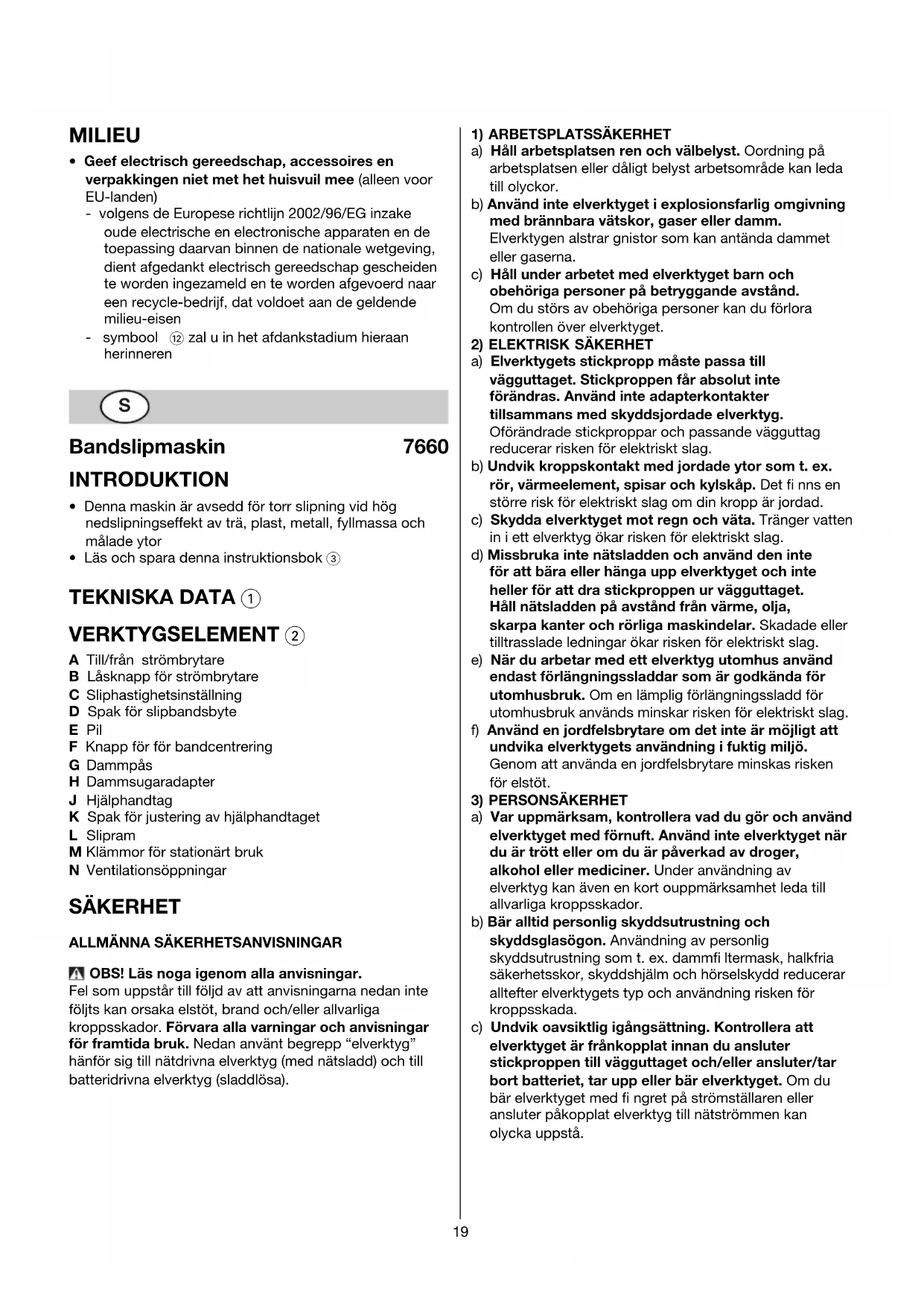

BRUKSANVISNING 7660 MA SKIL

• Denna maskin är avsedd för torr slipning vid hög nedslipningseffekt av trä, plast, metall, fyllmassa och målade ytor

• Läs och spara denna instruktionsbok 3 TEKNISKA DATA 1 VERKTYGSELEMENT 2 A Till/från strömbrytare B Låsknapp för strömbrytare C Sliphastighetsinställning D Spak för slipbandsbyte E Pil F Knapp för för bandcentrering G Dammpås H Dammsugaradapter J Hjälphandtag K Spak för justering av hjälphandtaget L Slipram M Klämmor för stationärt bruk N Ventilationsöppningar SÄKERHET

ALLMÄNNA SÄKERHETSANVISNINGAR

OBS! Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp “elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det fi nns en större risk för elektriskt slag om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elektriskt slag. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elektriskt slag. f) Använd en jordfelsbrytare om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfi ltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fi ngret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.20 d) Ta bort alla inställningsverktyg och skruvnycklar innen du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lätttare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g) Vid elverktyg med dammutsugnings- och - uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING

AV ELVERKTYG a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget återanvänds. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enlig dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.

a) Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

SÄKERHETSANVISNINGAR FÖR SLIPMASKINER

• Undvik skador genom att ta bort skruvar, spikar eller andra föremål ur arbetsstycket; ta dem bort innan du startar ett arbete

• Håll alltid sladden på säkert avstånd från rörliga maskindelar; för sladden bakåt bort från maskinen

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med skruvtvingar eller i ett skruvstäd är mera stabilt än om det hålls fast för hand)

• När du ställer ifrån dig maskinen måste motorn vara frånslagen och de rörliga delarna ska ha stannat fullständigt

• Använd helt utrullade och säkra förlängningssladdar med kapacitet på 16 A

• I händelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen och dra ur stickkontakten

• SKIL kan endast garantera att maskinen fungerar felfritt om rätt tillbehör används som du kan köpa hos närmaste SKIL-återförsäljare

• Den här maskinen ska inte användas av personer under 16 år

• Ljudnivån vid arbete kan överskrida 85 dB(A); använd hörselskydd

• Håll det elektriska verktyget i de isolerade handtagen/ytorna eftersom bandet kan komma i kontakt med elsladden (om en strömförande sladd skadas kan metalldelar i verktyget också bli strömförande vilket kan ge användaren en elektrisk stöt)

• Skadas eller kapas nätsladden under arbetet, rör inte vid sladden utan dra genast ut stickkontakten

• Använd ej maskinen om sladden är trasig; låt den byta ut av en kvalifi cerad person

• Kontrollera alltid att den tillförda strömtypen stämmer med spänningen som anges på maskinens märkplåt (maskiner med beteckningen 230V eller 240V kan även anslutas till 220V)

• Denna maskin är inte lämplig till vattenslipning

• Asbesthaltigt material får inte bearbetas (asbest anses vara cancerframkallande)

• Viss typ av damm, exempelvis färg som innehåller bly, vissa träsorter, mineraler och metaller kan vara hälsovådliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/sjukdom hos personer i närheten); använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning finns

• Vissa typer av damm är klassifi cerade så som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser för träbehandling; använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning finns

• Följ de nationella krav, som fi nns angående damm, för de material du skall arbete med

• Vid slipning av metall bildas gnistor; använd inte dammpåsen/dammsugare och håll andra personer och antändbart material på avstånd från arbetsområdet

• Berör inte roterande slipband

• Förslitna, rivna eller kraftigt igensatta slipband får ej användas

• Använd skyddshandskar, skyddsglasögon, åtsittande kläder och hårnät (för långt här)

• Dra alltid ur stickkontakten från väggurtaget innan du gör någon justering eller byter tillbehör21 ANVÄNDNING

• Till/från strömbrytare - starta/stäng av maskinen genom att trycka in/släppa på avtryckaren A 2 ! innan slipytan sätts till arbetsstycket skall maskinen ha startats ! maskinen skall tas bort från arbetsstycket innan den stängs av

• Låsning av strömbrytare för kontinuerlig drift - tryck in avtryckaren A 2 - tryck in knappen B 2 med tummen - släpp avtryckaren - koppla ur låsningen genom att trycka in avtryckaren A 2 en gång till och sedan släppa den igen

• Hastighetskontroll 4 För maximalt resultat vid slipning av olika material - med hjulet C kan du bestämma sliphastigheten - anpassa hastigheten efter kornstorlek - innan du startar ett arbete, försök att hitta bästa hastigheten och korn genom att testa på ett överblivet material

• Slipbandbyte 5 ! drag ur stickkontakten - lyft spaken D - tag bort slipbandet - sätt i det nya bandet med pilen, som fi nns på innersidan av bandet, pekande i samma riktning som pilen E på maskinen - tryck tillbaka spaken ! byt slipbanden i tid ! knäck aldrig slipbanden Om bandet lossnar från maskinen (oftast på grund av låg bandkvalitet) gör du följande: - starta maskinen - vrid knappen F 2 tills slipbandet sitter i linje med utsidan av maskinen - använd ett nytt band om bandet lossnar igen

• Dammuppsugning 6 - monter dammpåsen G enligt bilden (2 positioner) - töm dammpåsen regelbundet för att få bäst dammuppsugning - vid användning av maskinen med dammsugare, monter dammsugartillbehör H enligt bilden (3 positioner) ! använd inte dammpåsen/dammsugare för slipning av metall

• Hjälphandtag 7 Använd spaken K för att justera hjälphandtaget J (2 positioner)

• Montering av slipram 8 - montera slipramen L för planslipning av ytor, utan repor och spår, och se till att den sitter stadigt ! slipram L blir varm under användningen; vidrör den inte förrän den har svalnat ! ta ut slipramen L innan du lägger maskinen till förvaring

• Fattning och styrning av maskinen 9 - styr maskinen parallellt mot arbetsytan ! under arbetet, håll alltid verktyget i det grå greppet ! lägg inte för mycket tryck på maskinen; låt slipytan göra arbetet åt dig - luta ej maskinen för att unvika oönskade slipmärken - håll ventilationsöppningarna N 2 ej övertäckta ANVÄNDNINGSTIPS

• Vid slipning av naturträ som ej ska efterbehandlas, ska maskinen föras längs med ådringen i virket

• Vid slipning av alla andra ytor skall maskinen röras i ovala rörelser över slipmaterialet

• För stationärt bruk, montera maskinen på arbetsbänk med 2 klämmor M ! monter dammpåsen G enligt bilden ! monter dammsugartillbehör H enligt bilden

• Använd aldrig samma slipband för trä och metall

• Vibrationsnivå Vibrationsemissionsvärdet som står på baksidan av den här instruktionsboken har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån ! skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt

• Håll alltid din maskin och sladden ren (speciellt ventilationsöppningarna N 2) - avlägsna med en pensel slipdamm som sätter sig på maskinen ! drag ur stickkontakten innan rengöring

• Om dammsugningen inte längre fungerar korrekt kan man öppna höljet P såsom visas på bilden och ta bort evt. ihopsamlat damm ! ! drag ur stickkontakten innan rengöring

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg - sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner fi nns på www.skileurope.com) MILJÖ

• Elektriska verktyg, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder)22 - enligt direktivet 2002/96/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning - symbolen @ kommer att påminna om detta när det är tid att kassera

Technisch dossier bij: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL. CE KONFORMITETSFÖRKLARING Vi intygar och ansvarar för, att denna produkt överensstämmer med följande norm och dokument: EN 60 745, EN 55 014, enl. bestämmelser och riktlinjema 2006/95/EG, 2004/108/EG, 98/37/EG (till 28.12.2009), 2006/42/EG (from 29.12.2009). LJUD/VIBRATION Ljudtrycksnivån som uppmätts enligt EN 60 745 är på denna maskin 88 dB(A) och ljudeffektnivån 99 dB(A) (standard deviation: 3 dB), och vibration 4,8 m/s
