GEBRUIKSAANWIJZING 7660 MA SKIL

ORIGINELE GEBRUIKSAANWIJZING. . . . 15

• Deze machine is bestemd voor het droog schuren met

een groot afnamevermogen van hout, kunststof, metaal,

plamuur en gelakte oppervlakken

• Lees en bewaar deze gebruiksaanwijzing 3

TECHNISCHE SPECIFICATIES 1

A Aan/uit schakelaar

B Knop voor vergrendelen van aan/uit schakelaar

C Schuursnelheid-instelwieltje

D Hendel voor verwisselen van schuurband

F Knop voor bijstellen van bandcentrering

H Stofzuigeraansluitstuk

K Hendel voor verstellen van extra handgreep

M Klemmen voor stationair gebruik

N Ventilatie-openingen16

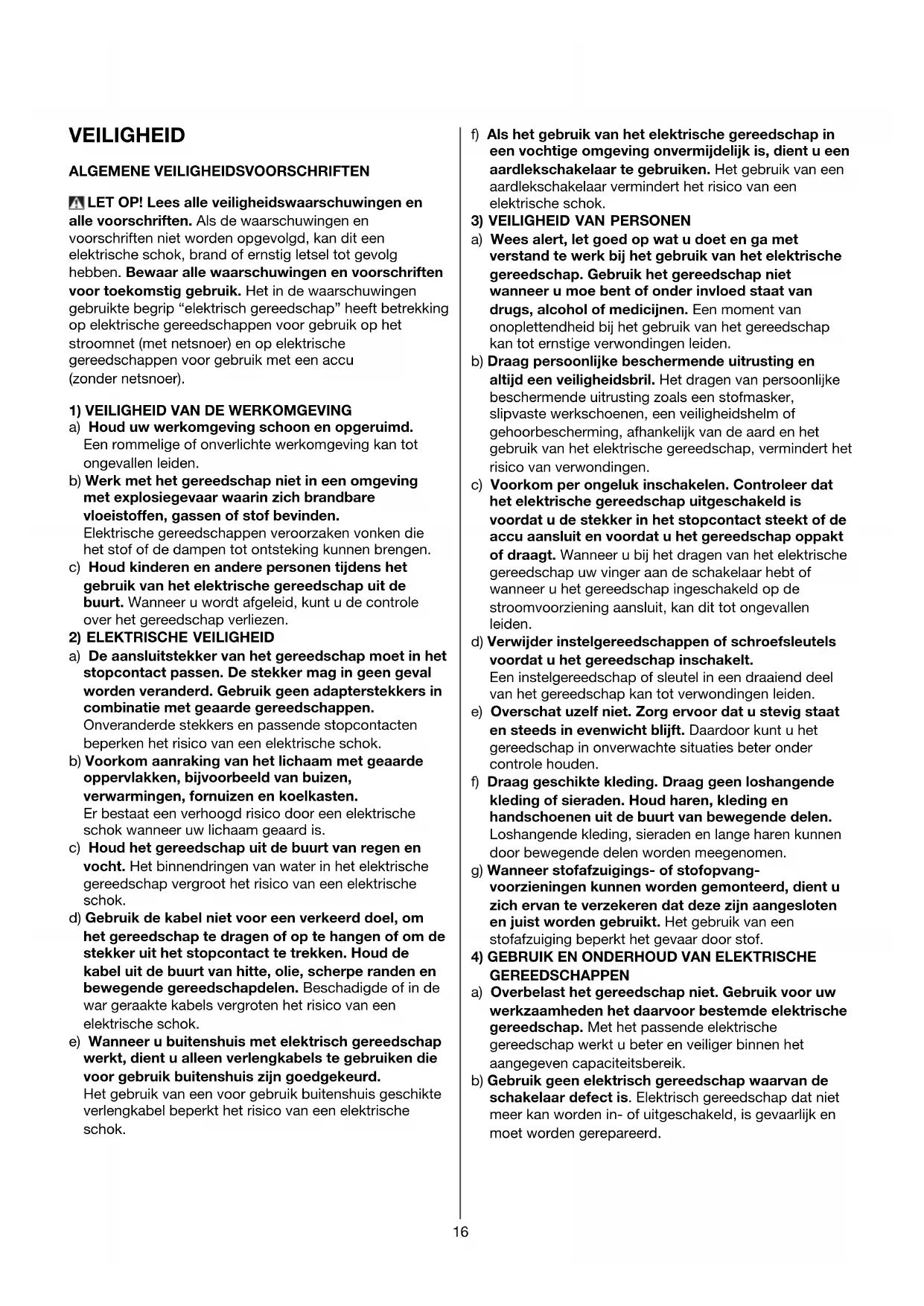

VEILIGHEID ALGEMENE VEILIGHEIDSVOORSCHRIFTEN LET OP! Lees alle veiligheidswaarschuwingen en

alle voorschriften. Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit een

elektrische schok, brand of ernstig letsel tot gevolg

hebben. Bewaar alle waarschuwingen en voorschriften

voor toekomstig gebruik. Het in de waarschuwingen

gebruikte begrip “elektrisch gereedschap” heeft betrekking

op elektrische gereedschappen voor gebruik op het

stroomnet (met netsnoer) en op elektrische

gereedschappen voor gebruik met een accu

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd.

Een rommelige of onverlichte werkomgeving kan tot

b) Werk met het gereedschap niet in een omgeving

met explosiegevaar waarin zich brandbare

vloeistoffen, gassen of stof bevinden.

Elektrische gereedschappen veroorzaken vonken die

het stof of de dampen tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tijdens het

gebruik van het elektrische gereedschap uit de

buurt. Wanneer u wordt afgeleid, kunt u de controle

over het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID

a) De aansluitstekker van het gereedschap moet in het

stopcontact passen. De stekker mag in geen geval

worden veranderd. Gebruik geen adapterstekkers in

combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten

beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde

oppervlakken, bijvoorbeeld van buizen,

verwarmingen, fornuizen en koelkasten.

Er bestaat een verhoogd risico door een elektrische

schok wanneer uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van regen en

vocht. Het binnendringen van water in het elektrische

gereedschap vergroot het risico van een elektrische

d) Gebruik de kabel niet voor een verkeerd doel, om

het gereedschap te dragen of op te hangen of om de

stekker uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe randen en

bewegende gereedschapdelen. Beschadigde of in de

war geraakte kabels vergroten het risico van een

e) Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die

voor gebruik buitenshuis zijn goedgekeurd.

Het gebruik van een voor gebruik buitenshuis geschikte

verlengkabel beperkt het risico van een elektrische

f) Als het gebruik van het elektrische gereedschap in

een vochtige omgeving onvermijdelijk is, dient u een

aardlekschakelaar te gebruiken. Het gebruik van een

aardlekschakelaar vermindert het risico van een

3) VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en ga met

verstand te werk bij het gebruik van het elektrische

gereedschap. Gebruik het gereedschap niet

wanneer u moe bent of onder invloed staat van

drugs, alcohol of medicijnen. Een moment van

onoplettendheid bij het gebruik van het gereedschap

kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting en

altijd een veiligheidsbril. Het dragen van persoonlijke

beschermende uitrusting zoals een stofmasker,

slipvaste werkschoenen, een veiligheidshelm of

gehoorbescherming, afhankelijk van de aard en het

gebruik van het elektrische gereedschap, vermindert het

risico van verwondingen.

c) Voorkom per ongeluk inschakelen. Controleer dat

het elektrische gereedschap uitgeschakeld is

voordat u de stekker in het stopcontact steekt of de

accu aansluit en voordat u het gereedschap oppakt

of draagt. Wanneer u bij het dragen van het elektrische

gereedschap uw vinger aan de schakelaar hebt of

wanneer u het gereedschap ingeschakeld op de

stroomvoorziening aansluit, kan dit tot ongevallen

d) Verwijder instelgereedschappen of schroefsleutels

voordat u het gereedschap inschakelt.

Een instelgereedschap of sleutel in een draaiend deel

van het gereedschap kan tot verwondingen leiden.

e) Overschat uzelf niet. Zorg ervoor dat u stevig staat

en steeds in evenwicht blijft. Daardoor kunt u het

gereedschap in onverwachte situaties beter onder

f) Draag geschikte kleding. Draag geen loshangende

kleding of sieraden. Houd haren, kleding en

handschoenen uit de buurt van bewegende delen.

Loshangende kleding, sieraden en lange haren kunnen

door bewegende delen worden meegenomen.

g) Wanneer stofafzuigings- of stofopvang-

voorzieningen kunnen worden gemonteerd, dient u

zich ervan te verzekeren dat deze zijn aangesloten

en juist worden gebruikt. Het gebruik van een

stofafzuiging beperkt het gevaar door stof.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN

a) Overbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische

gereedschap. Met het passende elektrische

gereedschap werkt u beter en veiliger binnen het

aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en

moet worden gerepareerd.17

c) Trek de stekker uit het stopcontact of neem de accu

uit het elektrische gereedschap voordat u het

gereedschap instelt, toebehoren wisselt of het

gereedschap weglegt. Deze voorzorgsmaatregel

voorkomt onbedoeld starten van het gereedschap.

d) Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap

niet gebruiken door personen die er niet mee

vertrouwd zijn en deze aanwijzingen niet hebben

gelezen. Elektrische gereedschappen zijn gevaarlijk

wanneer deze door onervaren personen worden

e) Verzorg het gereedschap zorgvuldig. Controleer of

bewegende delen van het gereedschap correct

functioneren en niet vastklemmen en of onderdelen

zodanig gebroken of beschadigd zijn dat de werking

van het gereedschap nadelig wordt beïnvloed.

Laat beschadigde delen repareren voordat u het

gereedschap gebruikt. Veel ongevallen hebben hun

oorzaak in slecht onderhouden elektrische

f) Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende

inzetgereedschappen met scherpe snijkanten klemmen

minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrische gereedschappen, toebehoren,

inzetgereedschappen en dergelijke volgens deze

aanwijzingen. Let daarbij op de

arbeidsomstandigheden en de uit te voeren

werkzaamheden. Het gebruik van elektrische

gereedschappen voor andere dan de voorziene

toepassingen kan tot gevaarlijke situaties leiden.

a) Laat het gereedschap alleen repareren door

gekwalificeerd en vakkundig personeel en alleen

met originele vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereedschap in

VEILIGHEIDSVOORSCHRIFTEN VOOR SCHUURMACHINES

• Voorkom schade, die kan onstaan door schroeven,

spijkers en andere voorwerpen in uw werkstuk;

verwijder deze, voordat u aan een karwei begint

• Houd het snoer altijd verwijderd van de bewegende

delen van uw machine; richt het snoer naar achteren,

• Zet het werkstuk vast (een werkstuk, dat is vastgezet

met klemmen of in een bankschroef, zit steviger vast

dan wanneer het met de hand wordt vastgehouden)

• Als u de machine wegzet moet de motor uitgeschakeld

zijn en de bewegende delen tot stilstand zijn gekomen

• Gebruik volledig uitgerolde en veilige verlengsnoeren

met een capaciteit van 16 Ampère

• In geval van electrische of mechanische storing, de

machine onmiddellijk uitschakelen en de stekker uit het

• SKIL kan alleen een correcte werking van de machine

garanderen, indien de juiste accessoires worden

gebruikt, die verkrijgbaar zijn bij de vakhandel

• Deze machine mag niet worden gebruikt door personen

• Tijdens het werken kan het geluidsniveau 85 dB(A)

overschrijden; draag oorbeschermers

• Houd het elektrische gereedschap vast aan de

geïsoleerde greepvlakken omdat de band contact

kan maken met het snoer (het doorslijpen van een

onder spanning staande leiding zet ook de metalen

delen van het elektrische gereedschap onder spanning

waardoor de gebruiker een schok kan krijgen)

• Raak het snoer niet aan, als dit tijdens de

werkzaamheden wordt beschadigd of doorgesneden,

maar trek onmiddellijk de stekker uit het stopcontact

• Gebruik de machine niet, wanneer het snoer

beschadigd is; laat dit door een erkende vakman

• Controleer of het voltage, dat vermeld staat op het

typeplaatje van de machine, overeenkomt met de

netspanning (met 230V of 240V aangeduide machines

kunnen ook op 220V aangesloten worden)

• Deze machine is niet geschikt voor schuren met water

• Bewerk geen asbesthoudend materiaal (asbest geldt

als kankerverwekkend)

• Stof van materiaal zoals loodhoudende verf, sommige

houtsoorten, mineralen en metaal kunnen schadelijk zijn

(contact met of inademing van de stof kan allergische

reacties en/of ademhalingsziekten bij gebruiker of

omstanders veroorzaken); draag een stofmasker en

werk met een stofopvang-voorziening als die kan

• Bepaalde soorten stof zijn geclassifi ceerd als

kankerverwekkend (zoals stof van eiken en beuken),

met name in combinatie met toevoegingsmiddelen voor

houtverzorging; draag een stofmasker en werk met

een stofopvang-voorziening als die kan worden

• Neem voor de door u te bewerken materialen de

nationale voorschriften aangaande stofopvang in acht

• Bij het schuren van metaal ontstaan vonken; gebruik de

stofzak/stofzuiger niet en houd andere personen en

brandbaar materiaal van het werkgebied weg

• Kom niet in aanraking met de draaiende schuurband

• Gebruik versleten, gescheurde of ernstig beschadigde

schuurbanden niet meer

• Draag beschermende handschoenen, veiligheidsbril,

nauw sluitende kleding en haarbescherming (bij lange

• Trek altijd de stekker uit het stopcontact voordat u

een instelling verandert of een accessoire verwisselt

• Aan/uit schakelaar

- zet uw machine aan/uit door schakelaar A 2 in te

drukken/los te laten

! voordat het schuuroppervlak in aanraking komt

met het werkstuk, moet u de machine aanzetten18

! voordat u de machine uitschakelt, dient u deze

van het werkstuk op te lichten

• Vastzetten van schakelaar voor continu gebruik

- druk trekker A 2 in

- druk op knop B 2 met uw duim

- ontgrendel schakelaar door trekker A 2 nog eens in

te drukken en dan los te laten

• Toerentalregeling 4

Voor optimale schuurresultaten op verschillende

- met wieltje C kan de gewenste schuursnelheid

- stel de snelheid in op de te gebruiken korrelgrootte

- zoek, voordat u aan een karwei begint, de optimale

snelheid/korrel-combinatie door uitproberen op rest-

• Verwisselen van schuurbanden 5

! trek de stekker uit het stopcontact

- verwijder schuurband

- breng nieuwe schuurband aan met pijlen aan

binnenkant van band in dezelfde richting wijzend als

- druk hendel weer op zijn plaats

! schuurband tijdig verwisselen

! schuurband nooit vouwen

Als schuurband van machine af loopt (meestal

veroorzaakt door slechte kwaliteit van band)

- zet de machine aan

- draai knop F 2 zodanig, dat schuurband parallel

loopt met platte zijkant van machine

- gebruik een nieuwe band, als de band van de

machine af blijft lopen

- stofzak G zoals afgebeeld bevestigen (2 standen)

- ledig de stofzak regelmatig voor optimale

- bij gebruik van de machine met stofzuiger

stofzuigeraansluitstuk H zoals afgebeeld bevestigen

! gebruik de stofzak/stofzuiger niet bij het schuren

Gebruik hendel K voor het instellen van extra

handgreep J (2 standen)

• Bevestigen van schuurraam 8

- monteer schuurraam L voor het egaliseren van

oppervlakken zonder krassen of groeven, en zorg dat

! schuurraam L wordt heet tijdens gebruik; raak het

niet aan voordat het is afgekoeld

! verwijder schuurraam L voordat u de machine

• Vasthouden en leiden van de machine 9

- geleid uw machine parallel aan het werkoppervlak

! houd de machine tijdens het werk altijd vast bij

het(de) grijs-gekleurde greepvlak(ken)

! oefen niet te veel druk uit op de machine; laat het

schuuroppervlak het werk voor u doen

- zet uw machine niet schuin op het werkstuk ter

voorkoming van ongewenste schuursporen

- houd ventilatie-openingen N 2 onbedekt

• Bij kale houten oppervlakken geeft een rechtlijnige

beweging met de nerf van het hout mee het beste

• Bij alle andere oppervlakken de machine in ovale

bewegingen over het materiaal bewegen

• Voor stationair gebruik de machine op een werkbank

monteren door middel van 2 klemmen M

! stofzak G zoals afgebeeld bevestigen

! stofzuigeraansluitstuk H zoals afgebeeld

• Gebruik nooit dezelfde schuurband voor hout en metaal

Het trillingsemissieniveau, dat achterin deze

gebruiksaanwijzing wordt vermeld, is gemeten in

overeenstemming met een gestandaardiseerde test

volgens EN 60745; deze mag worden gebruikt om twee

machines met elkaar te vergelijken en als voorlopige

beoordeling van de blootstelling aan trilling bij gebruik

van de machine voor de vermelde toepassingen

- gebruik van de machine voor andere toepassingen,

of met andere of slecht onderhouden accessoires,

kan het blootstellingsniveau aanzienlijk verhogen

- wanneer de machine is uitgeschakeld of wanneer

deze loopt maar geen werk verricht, kan dit het

blootstellingsniveau aanzienlijk reduceren

! bescherm uzelf tegen de gevolgen van trilling

door de machine en de accessoires te

onderhouden, uw handen warm te houden en uw

werkwijze te organiseren

• Houd machine en snoer altijd schoon (met name de

ventilatie-openingen N 2)

- veeg achtergebleven schuurstof met een kwast weg

! trek de stekker uit het stopcontact vóór het

• Wanneer de stofafzuiging niet meer juist werkt, kunt u

behuizingsonderdeel P openen zoals aangegeven, en

eventueel opgehoopt schuurstof verwijderen !

! trek de stekker uit het stopcontact vóór het

• Mocht het elektrische gereedschap ondanks

zorgvuldige fabricage- en testmethoden toch defect

raken, dient de reparatie te worden uitgevoerd door een

erkende klantenservice voor SKIL elektrische

- stuur de machine ongedemonteerd, samen met het

aankoopbewijs, naar het verkoopadres of het

dichtstbijzijnde SKIL service-station (de adressen

evenals de onderdelentekening van de machine vindt

u op www.skileurope.com)19

verpakkingen niet met het huisvuil mee (alleen voor

- volgens de Europese richtlijn 2002/96/EG inzake

oude electrische en electronische apparaten en de

toepassing daarvan binnen de nationale wetgeving,

dient afgedankt electrisch gereedschap gescheiden

te worden ingezameld en te worden afgevoerd naar

een recycle-bedrijf, dat voldoet aan de geldende

- symbool @ zal u in het afdankstadium hieraan

- noņemiet slīplenti

CE CONFORMITEITSVERKLARING Wij verklaren, dat dit product voldoet aan de volgende normen of normatieve documenten:

EN 60 745, EN 55 014, overeenkomstig de bepalingen van de richtlijnen 2006/95/EG, 2004/108/EG, 98/37/EG (tot 28-12-2009),

2006/42/EG (vanaf 29-12-2009).

GELUID/VIBRATIE Gemeten volgens EN 60 745 bedraagt het geluidsdrukniveau van deze machine 88 dB(A) en het

geluidsvermogen-niveau 99 dB(A) (standaard deviatie: 3 dB), en de vibratie 4,8 m/s
