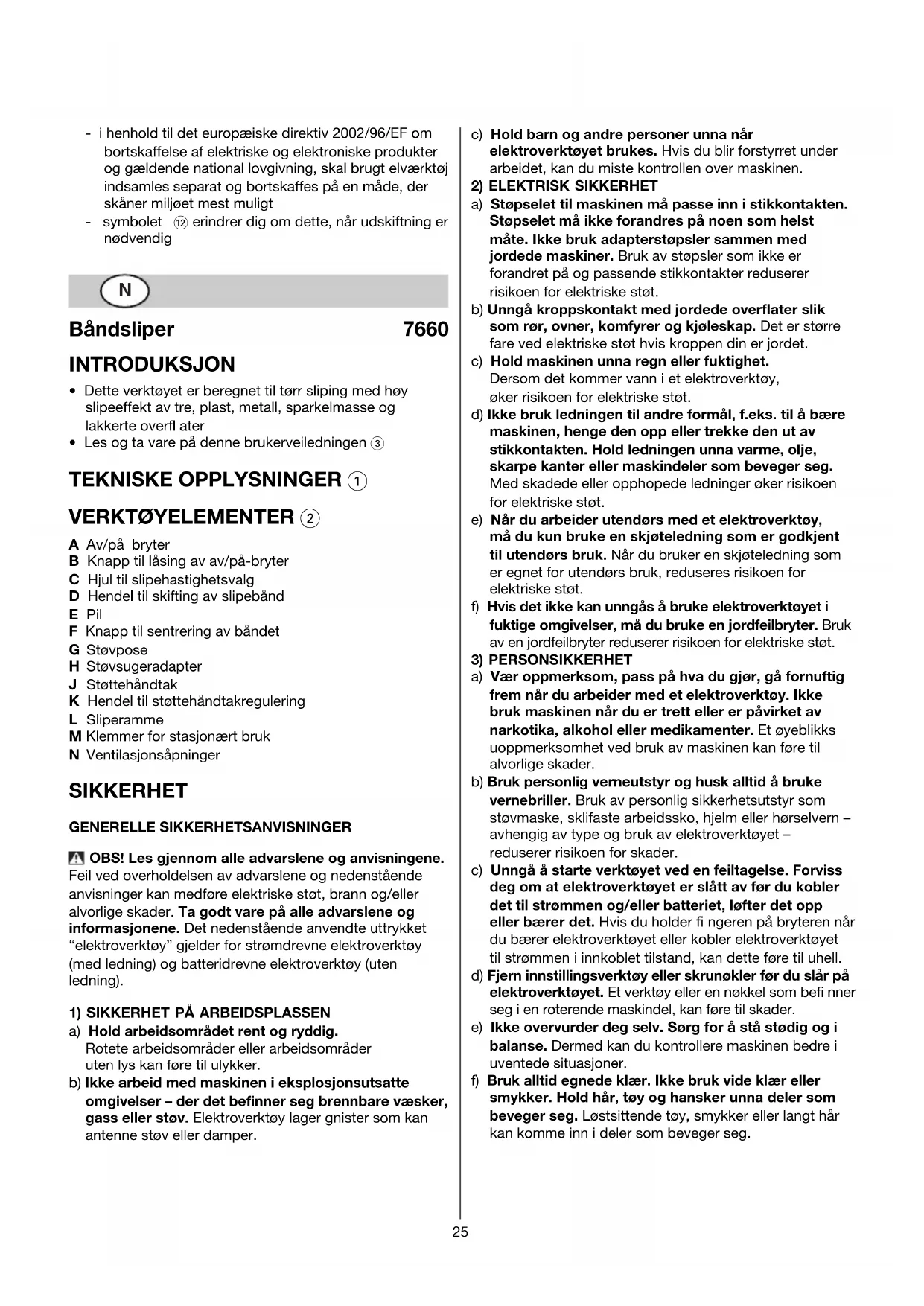

BRUKSANVISNING 7660 MA SKIL

• Dette verktøyet er beregnet til tørr sliping med høy slipeeffekt av tre, plast, metall, sparkelmasse og lakkerte overfl ater

• Les og ta vare på denne brukerveiledningen 3 TEKNISKE OPPLYSNINGER 1 VERKTØYELEMENTER 2 A Av/på bryter B Knapp til låsing av av/på-bryter C Hjul til slipehastighetsvalg D Hendel til skifting av slipebånd E Pil F Knapp til sentrering av båndet G Støvpose H Støvsugeradapter J Støttehåndtak K Hendel til støttehåndtakregulering L Sliperamme M Klemmer for stasjonært bruk N Ventilasjonsåpninger SIKKERHET GENERELLE SIKKERHETSANVISNINGER OBS! Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket “elektroverktøy” gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

a) Støpselet til maskinen må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold maskinen unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. d) Ikke bruk ledningen til andre formål, f.eks. til å bære maskinen, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk maskinen når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av maskinen kan føre til alvorlige skader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fi ngeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befi nner seg i en roterende maskindel, kan føre til skader. e) Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere maskinen bedre i uventede situasjoner. f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.26 g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

4) AKTSOM HÅNDTERING OG BRUK AV

ELEKTROVERKTØY a) Ikke overbelast maskinen. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av maskinen. d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av maskinen. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på maskinens funksjon. La skadede deler repareres før maskinen brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

a) Maskinen din skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes maskinens sikkerhet.

• Hold alltid kabelen borte fra bevegelige deler på verktøyet; før kabelen bakover bort fra verktøyet

• Sett fast arbeidsstykket (et arbeidsstykke som er sikret med klemmer, sitter sikrere enn om det holdes fast for hånd)

• Når du setter bort verktøyet må bryteren slåes av, bevegelige deler må være helt stoppet

• SKIL kan kun garantere et feilfritt verktøy dersom riktig tilbehør brukes, som leveres fra SKIL-forhandleren på stedet

• Verktøyet må ikke brukes av personer under 16 år

• Støynivået under arbeid kan overskride 85 dB(A); bruk hørselvern

• Sjekk alltid at tilført spenningen er den samme som oppgitt på verktøyets merkeplate (verktøy som er betegnet med 230V eller 240V kan også tilkoples 220V)

• Dette verktøyet passer ikke for vannslipning

• Ikke bearbeid asbestholdig material (asbest kan fremkalle kreft)

• Støv fra materialer som blyholdig maling, visse tresorter, mineraler og metall kan være skadelig (kontakt med eller inhalering av støv kan gi allergiske reaksjoner og/ eller sykdommer i åndedrettsorganene for brukeren eller personer i nærheten); bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig

• Visse typer støv er klassifi sert som kreftfremkallende (som f.eks. støv fra eik og bøk), spesielt sammen med tilsetningsstoffer for trebehandling; bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig

• Følg de nasjonale krav, når det gjelder støv for de materialer du ønsker å arbeide med

• Ved sliping av metall vil det gnistre; bruk ikke støvposen/støvsuger og hold andre personer og brennbart materiale unna arbeidsområdet

• Ikke berør pussebåndet når det er igang

• Slitte, revnede eller svært belastede pussebånd må ikke brukes videre

• Av/på bryter - slå på/av verktøyet ved å trekke inn/frigjøre bryter A 2 ! før slipeflate kommer i kontakt med arbeidsstykket, bør du slå på verktøyet ! før verktøyet slås av, løft det bort fra arbeidsstykket

• Låsning av bryteren for permanent drift - trykk inn bryteren A 2 - trykk inn knappen B 2 med tommelen - løsne bryteren - løsne låsen ved å trykke inn bryter A 2 og frigjøre den

• Hastighetsregulering 4 For optimalt sliperesultat på forskjellige materialer - slipinghastigheten kan varieres med hjulet C - juster hastigheten etter korningen på pusseskiven27 - før man starter jobben, anbefales det å prøve seg fram til optimal hastighet og korning på et prøveunderlag

• Bytting av pussebånd 5 ! trekk ut støpslet av stikkontakten - løft hendel D - ta bort pussebåndet - sett i nytt papir med pilen på innersiden pekende i samme retning som pilen E på verktøyet - dytt hendel på plass ! bytt pussebåndet i tide ! brett aldri pussebåndet Hvis pussebåndet kommer av verktøyet (vanligvis p.g.s. dårlig beltekvalitet), bør du - slå på verktøyet - vri knappen F 2 til pussebåndet løper i kant med den fl ate siden av verktøyet - bruke nytt belte hvis det fremdeles kommer av

• Støvoppsuging 6 - monter støvposen G som vist på tegningen (2 posisjoner) - tøm støvposen regelmessig for optimalt støvavsug - ved bruk av verktøy med støvsugeren, montér støvsugeradapter H som vist på tegningen (3 posisjoner) ! bruk ikke støvposen/støvsugeren ved sliping av metall

• Støttehåndtak 7 Bruk hendel K til justering av støttehåndtaket J (2 posisjoner)

• Montering av sliperamme 8 - monter sliperamme L for utjevning av overfl ater uten riper eller spor, og sørg for at den sitter på plass ! sliperamme L blir meget varm mens den er i bruk; må ikke røres før den er avkjølt ! fjern sliperamme L før du legger verktøyet til oppbevaring

• Grep og styring av verktøyet 9 - før verktøyet parallelt med arbeidsoverfl aten ! under arbeid, hold verktøyet alltid i grått(gråe) grepsområde(r) ! ikke øv for mye press på verktøyet; la slipeflaten gjøre jobben for deg - unngå å føre verktøyet på skrå, da dette vil føre til riper - hold ventilasjonsåpningen N 2 utildekket BRUKER TIPS

• Ved pussing av tre overfl ater som skal lakkeres før verktøyet rett frem og tilbake med veden

• For all annen pussing av overfl ate før verktøyet i ovale bevegelser over materialet

• For stasjonært bruk, monter verktøyet på arbeidsbenken ved hjelp av 2 klemmer M ! monter støvposen G som vist på tegningen ! monter støvsugeradapter H som vist

• Berbeid aldri tre og metall med samme pussebånd

• Vibrasjonsnivå Det avgitte vibrasjonsnivået som er angitt bak i denne bruksanvisningen er blitt målt i samsvar med en standardisert test som er angitt i EN 60745; den kan brukes til å sammenligne et verktøy med et annet, og som et foreløpig overslag over eksponering for vibrasjoner ved bruk av verktøyet til de oppgavene som er nevnt - bruk av verktøyet til andre oppgaver, eller med annet eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig økning av eksponeringsnivået - tidsrommene når verktøyet er avslått eller når det går men ikke arbeider, kan gi en vesentlig reduksjon av eksponeringsnivået ! beskytt deg selv mot virkningene av vibrasjoner ved å vedlikeholde verktøyet og utstyret, holde hendene varme og organisere arbeidsmåten din VEDLIKEHOLD / SERVICE

• Hold alltid verktøyet og kabelen ren (spesielt ventilasjonshullene N 2) - fjern slipestøv med en pensel ! dra ut støpselet før rengjøring

• Hvis støvavsuget ikke fungerer som det skal, kan du åpne huset P som vist slik at du kan fjerne eventuelt slipestøv ! ! dra ut støpselet før rengjøring

• Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for SKIL-elektroverktøy - send verktøyet i montert tilstand sammen med kjøpebevis til forhandleren eller nærmeste SKIL servicesenter (adresser liksom service diagram av verktøyet fi nner du på www.skileurope.com) MILJØ

• Kast aldri elektroverktøy, tilbehør og emballasje i husholdningsavfallet (kun for EU-land) - i henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg - symbolet @ er påtrykt som en påminnelse når utskiftning er nødvendig FIN Nauhahiomakone 7660 ESITTELY

Teknisk dossier hos: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL. CE SAMSVARSERKLÆRING Vi erklærer at det er under vårt ansvar at dette produkt er i samsvar med følgende standarder eller standard- dokumenter: EN 60 745, EN 55 014, i samsvar med reguleringer 2006/95/EF, 2004/108/EF, 98/37/EF (frem til 28.12.2009), 2006/42/EF (fra 29.12.2009). STØY/VIBRASJON Målt ifølge EN 60 745 er lydtrykknivået av dette verktøyet 88 dB(A) og lydstyrkenivået 99 dB(A) (standard deviasjon: 3 dB), og vibrasjonsnivået 4,8 m/s

(hånd-arm metode; usikkerhet K = 1,5 m/s
