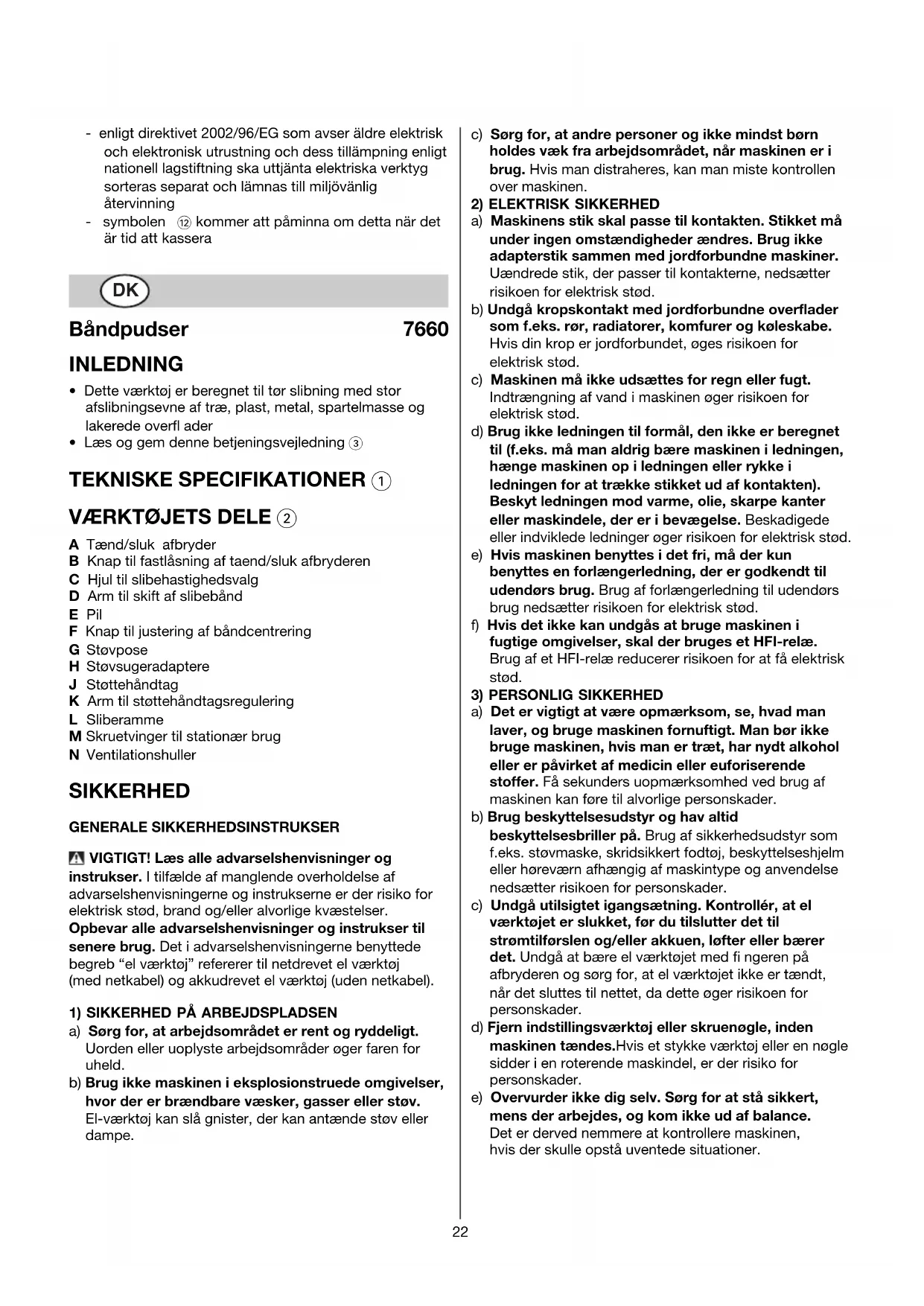

BRUGSANVISNING 7660 MA SKIL

• Dette værktøj er beregnet til tør slibning med stor

afslibningsevne af træ, plast, metal, spartelmasse og

• Læs og gem denne betjeningsvejledning 3

TEKNISKE SPECIFIKATIONER 1

A Tænd/sluk afbryder

B Knap til fastlåsning af taend/sluk afbryderen

C Hjul til slibehastighedsvalg

D Arm til skift af slibebånd

F Knap til justering af båndcentrering

N Ventilationshuller

SIKKERHED GENERALE SIKKERHEDSINSTRUKSER VIGTIGT! Læs alle advarselshenvisninger og

instrukser. I tilfælde af manglende overholdelse af

advarselshenvisningerne og instrukserne er der risiko for

elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle advarselshenvisninger og instrukser til

senere brug. Det i advarselshenvisningerne benyttede

begreb “el værktøj” refererer til netdrevet el værktøj

(med netkabel) og akkudrevet el værktøj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sørg for, at arbejdsområdet er rent og ryddeligt.

Uorden eller uoplyste arbejdsområder øger faren for

b) Brug ikke maskinen i eksplosionstruede omgivelser,

hvor der er brændbare væsker, gasser eller støv.

El-værktøj kan slå gnister, der kan antænde støv eller

c) Sørg for, at andre personer og ikke mindst børn

holdes væk fra arbejdsområdet, når maskinen er i

brug. Hvis man distraheres, kan man miste kontrollen

under ingen omstændigheder ændres. Brug ikke

adapterstik sammen med jordforbundne maskiner.

Uændrede stik, der passer til kontakterne, nedsætter

risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overflader

som f.eks. rør, radiatorer, komfurer og køleskabe.

Hvis din krop er jordforbundet, øges risikoen for

c) Maskinen må ikke udsættes for regn eller fugt.

Indtrængning af vand i maskinen øger risikoen for

d) Brug ikke ledningen til formål, den ikke er beregnet

til (f.eks. må man aldrig bære maskinen i ledningen,

hænge maskinen op i ledningen eller rykke i

ledningen for at trække stikket ud af kontakten).

Beskyt ledningen mod varme, olie, skarpe kanter

eller maskindele, der er i bevægelse. Beskadigede

eller indviklede ledninger øger risikoen for elektrisk stød.

e) Hvis maskinen benyttes i det fri, må der kun

benyttes en forlængerledning, der er godkendt til

udendørs brug. Brug af forlængerledning til udendørs

brug nedsætter risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge maskinen i

fugtige omgivelser, skal der bruges et HFI-relæ.

Brug af et HFI-relæ reducerer risikoen for at få elektrisk

3) PERSONLIG SIKKERHED

a) Det er vigtigt at være opmærksom, se, hvad man

laver, og bruge maskinen fornuftigt. Man bør ikke

bruge maskinen, hvis man er træt, har nydt alkohol

eller er påvirket af medicin eller euforiserende

stoffer. Få sekunders uopmærksomhed ved brug af

maskinen kan føre til alvorlige personskader.

b) Brug beskyttelsesudstyr og hav altid

beskyttelsesbriller på. Brug af sikkerhedsudstyr som

f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm

eller høreværn afhængig af maskintype og anvendelse

nedsætter risikoen for personskader.

c) Undgå utilsigtet igangsætning. Kontrollér, at el

værktøjet er slukket, før du tilslutter det til

strømtilførslen og/eller akkuen, løfter eller bærer

det. Undgå at bære el værktøjet med fi ngeren på

afbryderen og sørg for, at el værktøjet ikke er tændt,

når det sluttes til nettet, da dette øger risikoen for

d) Fjern indstillingsværktøj eller skruenøgle, inden

maskinen tændes.Hvis et stykke værktøj eller en nøgle

sidder i en roterende maskindel, er der risiko for

e) Overvurder ikke dig selv. Sørg for at stå sikkert,

mens der arbejdes, og kom ikke ud af balance.

Det er derved nemmere at kontrollere maskinen,

hvis der skulle opstå uventede situationer.23

f) Brug egnet arbejdstøj. Undgå løse

beklædningsgenstande eller smykker. Hold hår,

tøj og handsker væk fra dele, der bevæger sig.

Dele, der er i bevægelse, kan gribe fat i løstsiddende

tøj, smykker eller langt hår.

g) Hvis støvudsugnings- og opsamlingsudstyr kan

monteres, er det vigtigt, at dette tilsluttes og

benyttes korrekt. Brug af en støvopsugning nedsætter

risikoen for personskader som følge af støv.

4) OMHYGGELIG OMGANG MED OG BRUG AF EL-VÆRKTØJ

a) Undgå overbelastning af maskinen. Brug altid en

maskine, der er beregnet til det stykke arbejde, der

skal udføres. Med den rigtige maskine arbejder man

bedst og mest sikkert inden for det angivne

b) Brug ikke en maskine, hvis afbryder er defekt.

En maskine, der ikke kan startes og stoppes,

er farlig og skal repareres.

c) Træk stikket ud af stikkontakten og/eller fjern

akkuen, inden maskinen indstilles, der skiftes

tilbehørsdele, eller maskinen lægges fra.

Disse sikkerhedsforanstaltninger forhindrer

utilsigtet start af maskinen.

d) Opbevar ubenyttet el-værktøj uden for børns

rækkevidde. Lad aldrig personer, der ikke er

fortrolige med maskinen eller ikke har gennemlæst

disse instrukser, benytte maskinen. El-værktøj er

farligt, hvis det benyttes af ukyndige personer.

e) Maskinen bør vedligeholdes omhyggeligt.

Kontroller, om bevægelige dele fungerer korrekt og

ikke sidder fast, og om delene er brækket eller

beskadiget, således at maskinens funktion påvirkes.

Få beskadigede dele repareret, inden maskinen

tages i brug. Mange uheld skyldes dårligt vedligeholdte

f) Sørg for, at skæreværktøjer er skarpe og rene.

Omhyggeligt vedligeholdte skæreværktøjer med skarpe

skærekanter sætter sig ikke så hurtigt fast og er

g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht.

disse instrukser. Tag hensyn til arbejdsforholdene

og det arbejde, der skal udføres. I tilfælde af

anvendelse af værktøjet til formål, som ligger uden for

det fastsatte anvendelsesområde, kan der opstå farlige

SIKKERHEDSINSTRUKSER FOR SLIBEMASKINER

• Undgå skader forårsaget af skruer, søm eller andre

materialer i arbejdsstykket; fjern disse før De begynder

• Hold altid ledningen væk fra værktøjets bevægelige

dele; før altid ledningen bagud, væk fra værktøjet

• Fastgør emnet (det er sikrere at holde emner i en

fastgøringsanordning eller skruestik end med hånden)

• Efter endt arbejde skal afbryderen afbrydes og alle

bevægelige dele være stoppet før værktøjet sættes til

• Anvend helt udrullede og sikre forlængerledninger med

en kapacitet på 16 A

• I tilfælde af elektrisk eller mekanisk fejlfunktion skal

afbryderen straks afbrydes og stikket tages ud af

• SKIL kan kun sikre en korrekt funktion af værktøjet,

hvis der benyttes den rigtige tilbehør, som kan fås hos

• Dette værktøj må ikke bruges af personer under 16 år

• Under arbejde med værktøjet kan lydniveauet overstige

85 dB(A); brug høreværn

• Hold elværktøjet i de isolerede greb, fordi båndet

kan berøre sin egen ledning (hvis der slibes i et

“levende” kabel, kan det gøre udsatte metaldele på

elværktøjet “levende” og kan give operatøren elektrisk

• Hvis kablet beskadiges eller skæres over under

arbejdet, ikke berør kablet, og straks træk ud stikket

• Brug ikke værktøjet, hvis kablet er beskadiget; få det

skiftet ud af en anerkendt fagmand

• Kontrollér altid at forsyningsspændingen er den samme

som den spænding, der er anført på værktøjets

navneskilt (værktøj med betegnelsen 230V eller 240V

kan også tilsluttes til 220V)

• Denne værktøj er ikke egnet til vandslibning

• Bearbejd ikke asbestholdigt materiale (asbest er

• Støv fra materiale som f.eks. maling, der indeholder bly,

nogle træsorter, mineraler og metal kan være skadeligt

(kontakt med eller indånding af støvet kan forårsage

allergiske reaktioner og/eller sygdomme i luftvejene hos

den, der anvender værktøjet, eller hos omkringstående);

bær en støvmaske og arbejd med en

støvudsugningsanordning, hvor en sådan kan

• Visse slags støv er klassifi ceret som kræftfremkaldende

(som f.eks. støv fra eg og bøg) især i forbindelse med

tilsætningsstoffer til træbehandling; bær en støvmaske

og arbejd med en støvudsugningsanordning, hvor

en sådan kan sluttes til

• Følg de nationale krav, hvad angår støv, for de

materialer, du ønsker at arbejde med

• Ved slibning af metal, opstår gnister; brug ikke

støvpose/støvsuger og hold andre personer, såvel som

brandbare materialer væk fra arbejdsstedet

• Undgå berøring med det løbende slibebånd

• Slidte, revnede eller hårdt angrebne slibebånd må ikke

• Bær beskyttelseshandsker, beskyttelsesbriller,

tætsiddende tøj og hårbeskyttelse (for langt hår)

• Fjern altid først stikket fra kontakten, førend De

foretager nogle ændringer eller skifter tilbehør

• Tænd/sluk afbryder

- start/sluk værktøj ved at trække/slippe aftrækker A 224

! tænd for værktøjet før det berører arbejdsemnet

! før der slukkes for værktøjet, skal det løftes op fra

• Fastlåsning af afbryderen til vedvarende drift

- træk aftrækker A 2

- tryk knappen B 2 ind med tommelfi ngeren

- giv slip på aftrækkeren

- fastlåsningen udløses ved at trække på aftrækker A

2 igen og derefter slippe den

• Hastighedskontrol 4

For at få et godt sliberesultat i forskelligt materiale

- med hjulet C kan du indstille den ønskede hastighed

- indstil hastigheden efter det anvendte slibepapirs

- inden arbejdet på begyndes, fi ndes den optimale

hastighed og kornstørrelse ved at prøveslibe på

• Skift af slibebånd 5

! træk stikket ud af kontakten

- påsæt nyt bånd med pilen E trykt på indersiden af

! skift slibebånd i tide

! knæk ikke slibebånd

I tilfælde af at slibebåndet løber af værktøjet (skyldes

hovedsagelig dårlig kvalitet af slibebånd), gøres

- drej knap F 2 indtil båndet kører parallelt med

værktøjets fl ade side

- brug et nyt slibebånd, hvis båndet stadig løber af

- tøm støvposen med regelmæssige mellemrum for

optimal støvopsugning

- når værktøjet benyttes med støvsuger, montér

støvsugeradapter H som vist på tegningen

! brug ikke støvpose/støvsuger når metal slibes

Brug arm K til justering af støttehåndtaget J

• Påsætning af sliberamme 8

skrammer eller fordybninger, og sørg for at den

! sliberamme L bliver meget varm under brug, rør

ikke ved den før den er kølet af

! fjern sliberammen L før du opbevarer værktøjet

• Håndtering og styring af værktøjet 9

- hold altid værktøjet parallelt med emnets overfl ade

! under arbejde, hold altid om værktøjet på de grå

markerede grebsområde(r)

! pres ikke for hårdt på værktøjet; lad slibefladen

gøre arbejdet for dig

- rejs ikke dit værktøj lodret, hvis slibemærker i emnet

- hold ventilationshullerne N 2 utildækkede

• Ved slibning af ubehandlet træ, anbefales at slibe langs

• Ved slibning af alle andre fl ader bør værktøjet bevæges i

ovale bevægelser over materialet

• Til stationær brug skal værktøjet monteres på en

arbejdsbænk ved hjælp af 2 skruetvinger M

! montér støvpos G som vist på tegningen

! montér støvsugeradapter H som angivet

• Brug aldrig det samme slibebånd til slibning af metal og

Det vibrationsniveau, der er anført bag på denne

betjeningsvejledning er målt i henhold til den

standardiserede test som anført i EN 60745; den kan

benyttes til at sammenligne to stykker værktøj og som

en foreløbig bedømmelse af udsættelsen for vibrationer,

når værktøjet anvendes til de nævnte formål

- anvendes værktøjet til andre formål eller med andet

eller dårligt vedligeholdt tilbehør, kan dette øge

udsættelsesniveauet betydeligt

- de tidsrum, hvor værktøjet er slukket, eller hvor det

kører uden reelt at udføre noget arbejde, kan

reducere udsættelsesniveauet betydeligt

! beskyt dig selv imod virkningerne af vibrationer

ved at vedligeholde værktøjet og dets tilbehør,

ved at holde dine hænder varme og ved at

organisere dine arbejdsmønstre

VEDLIGEHOLDELSE / SERVICE

• Hold værktøjet og ledningen ren (især

ventilationshullerne N 2)

- fjern fasthængende slibestøv med en pensel

! træk stikket ud før rensning

• Hvis støvsuget ikke længere fungerer ordentligt, kan du

åbne huset P som vist og fjerne potentielt ophobet

! træk stikket ud før rensning

• Skulle el værktøjet trods omhyggelig fabrikation og

kontrol holde op med at fungere, skal reparationen

udføres af et autoriseret serviceværksted for SKIL-

- send den uskilte værktøjet sammen med et

købsbevis til forhandleren eller nærmeste SKIL

serviceværksted (adresser og reservedelstegning af

værktøjet fi ndes på www.skileurope.com)

• Elværktøj, tilbehør og emballage må ikke

bortskaffes som almindeligt affald (kun for EU-lande)25

- i henhold til det europæiske direktiv 2002/96/EF om

bortskaffelse af elektriske og elektroniske produkter

og gældende national lovgivning, skal brugt elværktøj

indsamles separat og bortskaffes på en måde, der

skåner miljøet mest muligt

- symbolet @ erindrer dig om dette, når udskiftning er

a) Hold arbeidsområdet rent og ryddig.

vedlikeholdte elektroverktøy er årsaken til mange uhell.

ledningen (hvis en strømførende ledning kuttes, kan

kabelen ikke berøres, men støpselet straks trekkes ut

• Bruk ikke verktøyet dersom kabel er skadet; få den

skiftet ud af en anerkendt fagmand

• Sjekk alltid at tilført spenningen er den samme som

oppgitt på verktøyets merkeplate (verktøy som er

betegnet med 230V eller 240V kan også tilkoples 220V)

• Ikke berør pussebåndet når det er igang

på sagen eller skifter tilbehør

- ta bort pussebåndet

må ikke røres før den er avkjølt

• Hvis støvavsuget ikke fungerer som det skal, kan du

utskiftning er nødvendig

STØJ/VIBRATION Måles efter EN 60 745 er lydtrykniveau af dette værktøj 88 dB(A) og lydeffektniveau 99 dB(A) (standard deviation:
