MANUALE UTENTE 7660 MA SKIL

• Questo utensile serve per la smerigliatura a secco del

legno, della plastica, di metallo, del riempimento e delle

superfi ci verniciate, con elevato asportazione del

• Leggete e conservate questo manuale di istruzione 338

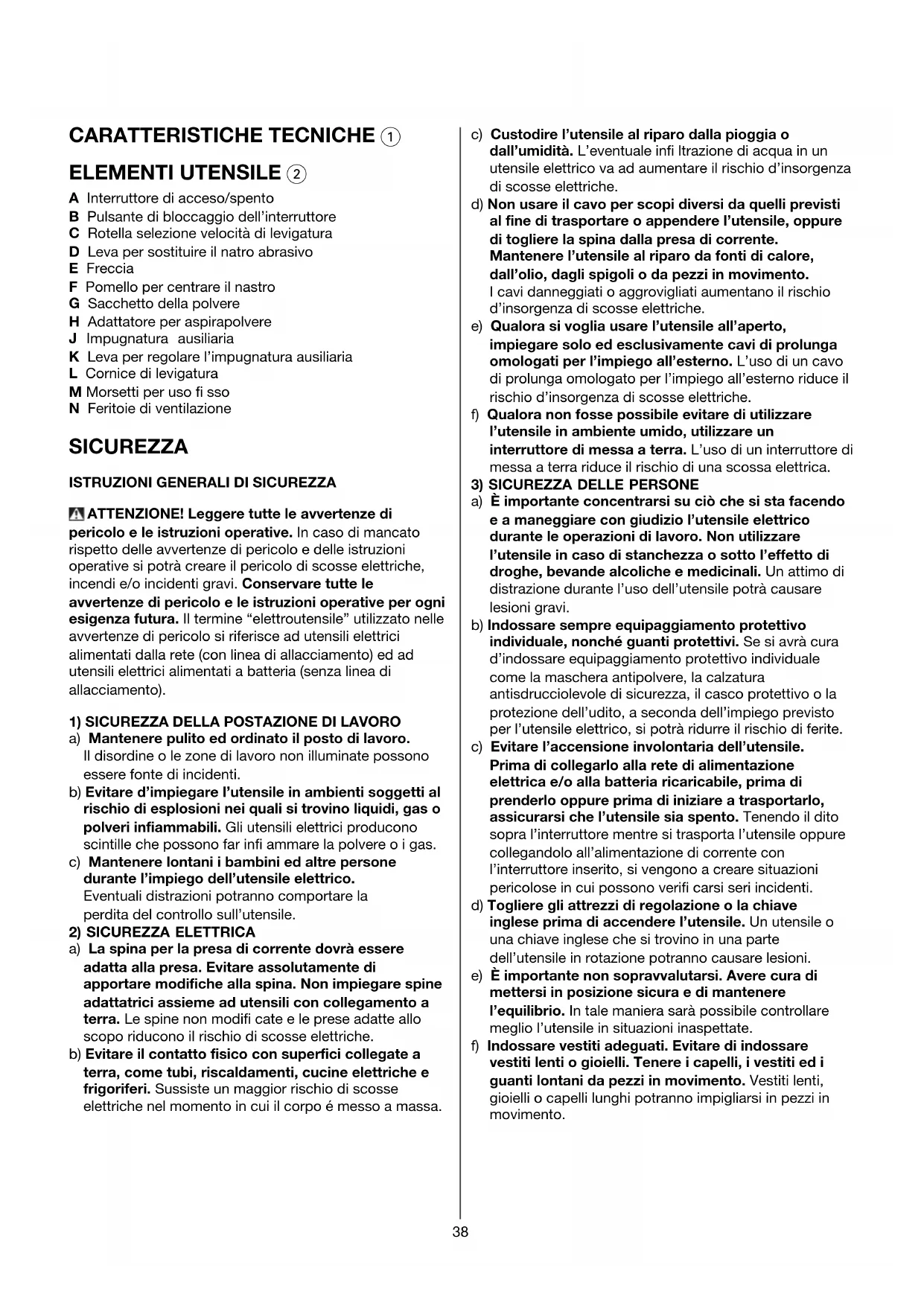

CARATTERISTICHE TECNICHE 1

A Interruttore di acceso/spento

B Pulsante di bloccaggio dell’interruttore

C Rotella selezione velocità di levigatura

D Leva per sostituire il natro abrasivo

F Pomello per centrare il nastro

G Sacchetto della polvere

H Adattatore per aspirapolvere

J Impugnatura ausiliaria

K Leva per regolare l’impugnatura ausiliaria

L Cornice di levigatura

M Morsetti per uso fi sso

N Feritoie di ventilazione

SICUREZZA ISTRUZIONI GENERALI DI SICUREZZA ATTENZIONE! Leggere tutte le avvertenze di

pericolo e le istruzioni operative. In caso di mancato

rispetto delle avvertenze di pericolo e delle istruzioni

operative si potrà creare il pericolo di scosse elettriche,

incendi e/o incidenti gravi. Conservare tutte le

avvertenze di pericolo e le istruzioni operative per ogni

esigenza futura. Il termine “elettroutensile” utilizzato nelle

avvertenze di pericolo si riferisce ad utensili elettrici

alimentati dalla rete (con linea di allacciamento) ed ad

utensili elettrici alimentati a batteria (senza linea di

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro.

Il disordine o le zone di lavoro non illuminate possono

essere fonte di incidenti.

b) Evitare d’impiegare l’utensile in ambienti soggetti al

rischio di esplosioni nei quali si trovino liquidi, gas o

polveri infiammabili. Gli utensili elettrici producono

scintille che possono far infi ammare la polvere o i gas.

c) Mantenere lontani i bambini ed altre persone

durante l’impiego dell’utensile elettrico.

Eventuali distrazioni potranno comportare la

perdita del controllo sull’utensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere

adatta alla presa. Evitare assolutamente di

apportare modifiche alla spina. Non impiegare spine

adattatrici assieme ad utensili con collegamento a

terra. Le spine non modifi cate e le prese adatte allo

scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a

terra, come tubi, riscaldamenti, cucine elettriche e

frigoriferi. Sussiste un maggior rischio di scosse

elettriche nel momento in cui il corpo é messo a massa.

c) Custodire l’utensile al riparo dalla pioggia o

dall’umidità. L’eventuale infi ltrazione di acqua in un

utensile elettrico va ad aumentare il rischio d’insorgenza

di scosse elettriche.

d) Non usare il cavo per scopi diversi da quelli previsti

al fine di trasportare o appendere l’utensile, oppure

di togliere la spina dalla presa di corrente.

Mantenere l’utensile al riparo da fonti di calore,

dall’olio, dagli spigoli o da pezzi in movimento.

I cavi danneggiati o aggrovigliati aumentano il rischio

d’insorgenza di scosse elettriche.

e) Qualora si voglia usare l’utensile all’aperto,

impiegare solo ed esclusivamente cavi di prolunga

omologati per l’impiego all’esterno. L’uso di un cavo

di prolunga omologato per l’impiego all’esterno riduce il

rischio d’insorgenza di scosse elettriche.

f) Qualora non fosse possibile evitare di utilizzare

l’utensile in ambiente umido, utilizzare un

interruttore di messa a terra. L’uso di un interruttore di

messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo

e a maneggiare con giudizio l’utensile elettrico

durante le operazioni di lavoro. Non utilizzare

l’utensile in caso di stanchezza o sotto l’effetto di

droghe, bevande alcoliche e medicinali. Un attimo di

distrazione durante l’uso dell’utensile potrà causare

b) Indossare sempre equipaggiamento protettivo

individuale, nonché guanti protettivi. Se si avrà cura

d’indossare equipaggiamento protettivo individuale

come la maschera antipolvere, la calzatura

antisdrucciolevole di sicurezza, il casco protettivo o la

protezione dell’udito, a seconda dell’impiego previsto

per l’utensile elettrico, si potrà ridurre il rischio di ferite.

c) Evitare l’accensione involontaria dell’utensile.

Prima di collegarlo alla rete di alimentazione

elettrica e/o alla batteria ricaricabile, prima di

prenderlo oppure prima di iniziare a trasportarlo,

assicurarsi che l’utensile sia spento. Tenendo il dito

sopra l’interruttore mentre si trasporta l’utensile oppure

collegandolo all’alimentazione di corrente con

l’interruttore inserito, si vengono a creare situazioni

pericolose in cui possono verifi carsi seri incidenti.

d) Togliere gli attrezzi di regolazione o la chiave

inglese prima di accendere l’utensile. Un utensile o

una chiave inglese che si trovino in una parte

dell’utensile in rotazione potranno causare lesioni.

e) È importante non sopravvalutarsi. Avere cura di

mettersi in posizione sicura e di mantenere

l’equilibrio. In tale maniera sarà possibile controllare

meglio l’utensile in situazioni inaspettate.

f) Indossare vestiti adeguati. Evitare di indossare

vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i

guanti lontani da pezzi in movimento. Vestiti lenti,

gioielli o capelli lunghi potranno impigliarsi in pezzi in

g) Se sussiste la possibilità di montare dispositivi di

aspirazione o di captazione della polvere,

assicurarsi che gli stessi siano stati installati

correttamente e vengano utilizzati senza errori.

L’utilizzo di un’aspirazione polvere può ridurre lo

svilupparsi di situazioni pericolose dovute alla polvere.

4) MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI ELETTRICI

a) Non sovraccaricare l’utensile. Impiegare l’utensile

elettrico adatto per sbrigare il lavoro. Utilizzando

l’utensile elettrico adatto si potrà lavorare meglio e con

maggior sicurezza nell’ambito della gamma di potenza

b) Non utilizzare utensili elettrici con interruttori

difettosi. Un utensile elettrico che non si può più

accendere o spegnere è pericoloso e dovrà essere

c) Prima di procedere ad operazioni di regolazione

sull’utensile, prima di sostituire parti accessorie

oppure prima di posare l’utensile al termine di un

lavoro, estrarre sempre la spina dalla presa della

corrente e/o estrarre la batteria ricaricabile.

Tale precauzione eviterà che l’utensile possa essere

messo in funzione inavvertitamente.

d) Custodire gli utensili elettrici non utilizzati al di fuori

della portata dei bambini. Non fare usare l’utensile a

persone che non sono abituate ad usarlo o che non

abbiano letto le presenti istruzioni. Gli utensili elettrici

sono pericolosi se utilizzati da persone inesperte.

e) Effettuare accuratamente la manutenzione

dell’utensile. Verificare che le parti mobili

dell’utensile funzionino perfettamente e non

s’inceppino, che non ci siano pezzi rotti o

danneggiati al punto tale da limitare la funzione

dell’utensile stesso. Far riparare le parti danneggiate

prima d’impiegare l’utensile. Numerosi incidenti

vengono causati da utensili elettrici la cui manutenzione

è stata effettuata poco accuratamente.

f) Mantenere affilati e puliti gli utensili da taglio.

Gli utensili da taglio curati con particolare attenzione e

con taglienti affi lati s’inceppano meno frequentemente e

sono più facili da condurre.

g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in

conformità con le presenti istruzioni. Osservare le

condizioni di lavoro ed il lavoro da eseguirsi durante

l’impiego. L’impiego di utensili elettrici per usi diversi

da quelli consentiti potrà dar luogo a situazioni di

a) Fare riparare l’utensile solo ed esclusivamente da

personale specializzato e solo impiegando pezzi di

ricambio originali. In tale maniera potrà essere

salvaguardata la sicurezza dell’utensile.

ISTRUZIONI DI SICUREZZA PER LEVIGATRICI

• Evitate possibili danneggiamenti da viti e chiodi

sporgenti; rimuoverli prima di iniziare la lavorazione

• Mantenere sempre il cavo distante dalle parti in

movimento dell’utensile; spingere il cavo verso la parte

posteriore, distante dall’utensile

• Fissare il pezzo da lavorare (un pezzo in lavorazione

rimane bloccato in posizione con maggiore sicurezza se

fi ssato con appositi dispositivi di serraggio o con una

morsa e non tenendolo con la mano)

• Quando riponete l’utensile accertatevi che non ci siano

parti in movimento e che il motore sia spento

• Usare cavi di prolunga completamente srotolati e sicure

con una capacità di 16 Amp

• Nel caso di cattivo funzionamento elettrico o

meccanico, spegnete subito l’utensile e staccate la

• La SKIL garantisce un perfetto funzionamento

dell’utensile soltanto se vengono utilizzati accessori

corretti che si possono ottenere presso il vostro

• Questo utensile non dev’essere utilizzato da persone di

età inferiore ai 16 anni

• Durante le operazioni di lavoro il livello di rumorosità

può superare 85 dB(A); utilizzare le cuffi e di protezione

• Tenere l’utensile elettrico dalle superfici di serraggio

isolate perché il nastro potrebbe entrare a contatto

con il proprio cavo (il taglio di un fi lo “sotto tensione”

trasferisce tensione alle parti metalliche esposte

dell’utensile elettrico e potrebbe provocare una scossa

elettrica all’operatore)

• Se durante un’operazione di lavoro viene danneggiato

oppure troncato il cavo, non toccare il cavo ma estrarre

immediatamente la spina dalla presa

• Non usare l’utensile quando il cavo è danneggiato; farlo

sostituire da personale qualifi cato

• Controllare che la tensione dell’alimentazione sia la

stessa di quella indicata sulla targhetta dell’utensile

(gli utensili con l’indicazione di 230V o 240V possono

essere collegati anche alla rete di 220V)

• Questo utensile non può lavorare con acqua

• Non lavorare mai materiali contenenti amianto

(l’amianto è ritenuto materiale cancerogeno)

• Le polveri di materiali come vernici contenenti piombo,

alcune specie di legno, minerali e metallo possono

essere nocive (il contatto con queste polveri o la loro

inalazione possono causare reazioni allergiche e/o

disturbi respiratori all’operatore o ad altre persone

presenti sul posto); indossare una maschera

protettiva per la polvere e utilizzare un dispositivo

per l’estrazione della polvere se è presente una

presa di collegamento

• Alcuni tipi di polvere sono classifi cati come cancerogeni

(quali le polveri di quercia e faggio) specialmente se

associate ad additivi per il trattamento del legno;

indossare una maschera protettiva per la polvere e

utilizzare un dispositivo per l’estrazione della

polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l’estrazione

della polvere per i materiali in lavorazione40

• Nella levigatura del metallo vengono generate scintille;

non usare il sacchetto di raccolta/l’aspirapolvere e

allontanare altre persone e materiali infi ammabili

• Evitare di toccare il nastro mentre questo si trova in

• Non continuare ad usare nastri usurati, stagliati oppure

già troppo carichi di materiale levigato

• Portare guanti protettivi, occhiali di protezione, abiti

adatti ed aderenti al corpo e una protezione per i capelli

(in caso di capelli lunghi)

• Staccate sempre la spina dell’utensile prima di

effettuare regolazioni o cambiare gli accessori

• Interruttore di acceso/spento

- per accendere/spegnere il vostro utensile

schiacciare/rilasciare l’interruttore A 2

! prima che la superficie levigante raggiunga il

pezzo in lavorazione, l’utensile deve essere

! prima di spegnere l’utensile, dovreste sollevarlo

dal pezzo di lavorazione

• Blocco dell’interruttore per il funzionamento continuo

- schiacciare l’interruttore A 2

- premere il pulsante B 2 con il pollice

- rilasciare l’interruttore

- per sbloccarlo schiacciare nuovamente l’interruttore

A 2 e poi rilasciarlo

• Controllo della velocità 4

Per un risultato ottimale della levigatura su qualsiasi

- regolando la rotella C potrete scegliere la velocità di

smerigliatura desiderata

- regolare la velocità in base alla grana del disco

- prima di iniziare la lavorazione selezionare la giusta

velocità facendo una prova su un materiale di scarto

• Cambio dei nastri abrasivi 5

! estrarre la spina dalla presa

- asportate il nastro abrasivo

- inserite il nuovo nastro, le frecce stampate al suo

interno corrispondenti alla direzione della freccia E

! cambiare i nastri abrasivi per tempo

! mai piegare i nastri abrasivi

In caso il nastro salta (per lo più a causa dalla qualità

inferiore del nastro), dovete

- accendete l’utensile

- girare il pomello F 2 fi nchè il nastro abrasivo scorra

in linea con la parte piana dell’utensile

- usate un nuovo nastro, se questo continua a slittare

• Aspirazione della polvere 6

- montare il sacchetto della polvere G come illustrato

- svuotare regolarmente il sacchetto della polvere per

ottimale raccolta della polvere

- quando si usa l’utensile con l’aspiratore della polvere,

montare l’adattatore per aspirapolvere H come

illustrato (3 posizioni)

! non usare il sacchetto della polvere/

l’aspirapolvere durante al smerigliatura del

• Impugnatura ausiliaria 7

Utilizzare la leva K per regolare l’impugnatura

ausiliaria J (2 posizioni)

• Montaggio della cornice di levigatura 8

- montare la cornice di levigatura L per pareggiare le

superfi ci senza graffi o scanalature, ed assicurarsi

che sia in posizione con sicurezza

! la cornice di levigatura L diventa calda durante

l’uso; non toccatela prima che si sia raffreddata

! rimuovere la cornice di levigatura L prima di

• Tenuta e guida dell’utensile 9

- tenere l’utensile parallelo alla superfi cie di lavoro

! durante la lavorazione, impugna l’utensile sempre

in corrispondenza della(e) area(e) grigia(e)

! non applicare troppa pressione all’utensile;

lasciare che sia la superficie levigante a lavorare

- non inclinare l’utensile per evitare segni di levigatura

- tenere scoperte le feritoie di ventilazione N 2

• Per levigare superfi ci rugose in legno, dare all’utensile

movimenti diritti lungo le venature del legno

• Per levigare ogni altra superfi cie, muovere ovalmente

l’utensile sul materiale

• Per uso fi sso, montate l’utensile sul banco di lavoro per

mezzo di 2 morsetti M

! montare il sacchetto della polvere G come

! montare l’adattatore per aspirapolvere H come

• Mai eseguire lavorazioni con lo stesso nastro abrasivo

su legno e su metallo

• Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicato sul retro di

questo manuale di istruzioni è stato misurato in

conformità a un test standardizzato stabilito dalla norma

EN 60745; questo valore può essere utilizzato per

mettere a confronto un l’utensile con un altro o come

valutazione preliminare di esposizione alla vibrazione

quando si impiega l’utensile per le applicazioni

- se si utilizza l’utensile per applicazioni diverse,

oppure con accessori differenti o in scarse

condizioni, il livello di esposizione potrebbe

aumentare notevolmente41

- i momenti in cui l’utensile è spento oppure è in

funzione ma non viene effettivamente utilizzato per il

lavoro, possono contribuire a ridurre il livello di

! proteggersi dagli effetti della vibrazione

effettuando la manutenzione dell’utensile e dei

relativi accessori, mantenendo le mani calde e

organizzando i metodi di lavoro

MANUTENZIONE / ASSISTENZA

• Tenete sempre puliti utensile e cavo (soprattutto le

feritoie di ventilazione N 2)

- asportare con un pennello la polvere da levigatura

che sia rimasta attaccata

! prima di pulire estrarre la spina dalla presa

• Se l’aspirazione non funziona più correttamente, è

possibile aprire l’alloggiamento P come illustrato e

rimuovere l’eventuale polvere da levigatura

! prima di pulire estrarre la spina dalla presa

• Se nonostante gli accurati procedimenti di produzione e

di controllo l’utensile dovesse guastarsi, la riparazione

va fatta effettuare da un punto di assistenza autorizzato

per gli elettroutensili SKIL

- inviare l’utensile non smontato assieme alle prove di

acquisto al rivenditore oppure al più vicino posto di

assistenza SKIL (l’indirizzo ed il disegno delle parti di

ricambio dell’utensile sono riportati su

TUTELA DELL’AMBIENTE

• Non gettare l’utensile elettrico, gli accessori e

l’imballaggio tra i rifiuti domestici (solo per paesi UE)

- secondo la Direttiva Europea 2002/96/CE sui rifi uti di

utensili elettrici ed elettronici e la sua attuazione in

conformità alle norme nazionali, glil utensili elettrici

esausti devono essere raccolti separatamente, al fi ne

di essere reimpiegati in modo eco-compatibile

- il simbolo @ vi ricorderà questo fatto quando dovrete

Processo técnico em: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

P CE DICHIARAZIONE DI CONFORMITÀ Dichiaramo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è

conforme alle seguenti normative e ai relativi documenti: EN 60 745, EN 55 014 in base alle prescrizioni delle direttive 2006/95/EG,

2004/108/EG, 98/37/EG (fino al 28.12.2009), 2006/42/EG (a partire dal 29.12.2009).

RUMOROSITÀ/VIBRAZIONE Misurato in conformità al EN 60 745 il livello di pressione acustica di questo utensile è 88 dB(A) ed il livello

di potenza acustica 99 dB(A) (deviazione standard: 3 dB), e la vibrazione 4,8 m/s

(metodo mano-braccio; incertezza K = 1,5 m/s

Fascicolo tecnico presso: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

incertitudine K = 1,5 m/s
