MANUAL DE USUARIO 7660 MA SKIL

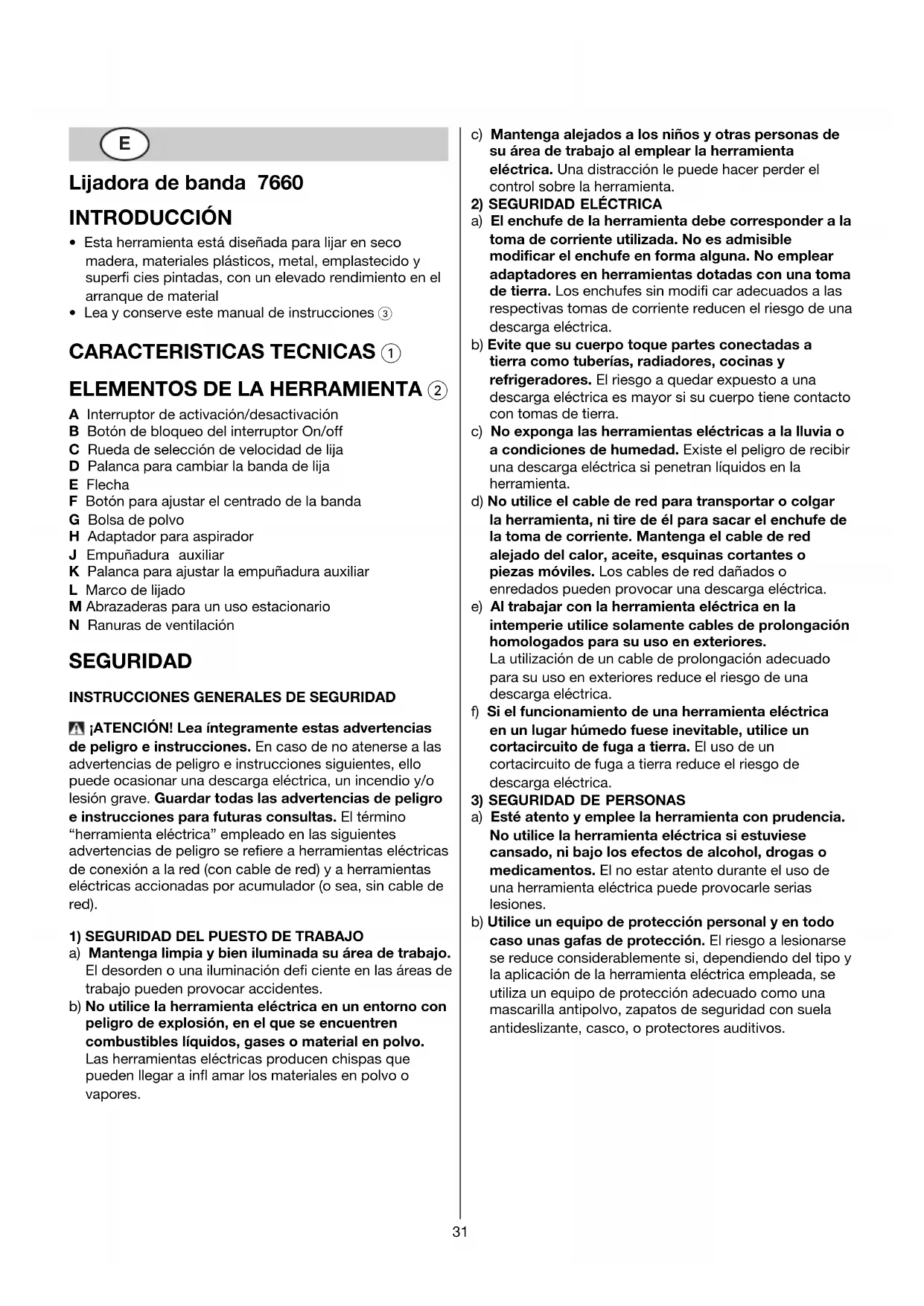

Lijadora de banda 7660 INTRODUCCIÓN

• Esta herramienta está diseñada para lijar en seco madera, materiales plásticos, metal, emplastecido y superfi cies pintadas, con un elevado rendimiento en el arranque de material

• Lea y conserve este manual de instrucciones 3 CARACTERISTICAS TECNICAS 1

ELEMENTOS DE LA HERRAMIENTA 2

A Interruptor de activación/desactivación B Botón de bloqueo del interruptor On/off C Rueda de selección de velocidad de lija D Palanca para cambiar la banda de lija E Flecha F Botón para ajustar el centrado de la banda G Bolsa de polvo H Adaptador para aspirador J Empuñadura auxiliar K Palanca para ajustar la empuñadura auxiliar L Marco de lijado M Abrazaderas para un uso estacionario N Ranuras de ventilación SEGURIDAD

INSTRUCCIONES GENERALES DE SEGURIDAD

¡ATENCIÓN! Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. El término “herramienta eléctrica” empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

1) SEGURIDAD DEL PUESTO DE TRABAJO

a) Mantenga limpia y bien iluminada su área de trabajo. El desorden o una iluminación defi ciente en las áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a infl amar los materiales en polvo o vapores. c) Mantenga alejados a los niños y otras personas de su área de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta.

2) SEGURIDAD ELÉCTRICA

a) El enchufe de la herramienta debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas dotadas con una toma de tierra. Los enchufes sin modifi car adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una descarga eléctrica es mayor si su cuerpo tiene contacto con tomas de tierra. c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Existe el peligro de recibir una descarga eléctrica si penetran líquidos en la herramienta. d) No utilice el cable de red para transportar o colgar la herramienta, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e) Al trabajar con la herramienta eléctrica en la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Si el funcionamiento de una herramienta eléctrica en un lugar húmedo fuese inevitable, utilice un cortacircuito de fuga a tierra. El uso de un cortacircuito de fuga a tierra reduce el riesgo de descarga eléctrica.

3) SEGURIDAD DE PERSONAS

a) Esté atento y emplee la herramienta con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni bajo los efectos de alcohol, drogas o medicamentos. El no estar atento durante el uso de una herramienta eléctrica puede provocarle serias lesiones. b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.32 c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con la herramienta eléctrica conectada, ello puede dar lugar a un accidente. d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza rotativa puede producir lesiones graves al accionar la herramienta eléctrica. e) Sea precavido. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento. g) Siempre que sea posible utilizar equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.

4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS

ELÉCTRICAS a) No sobrecargue la herramienta. Use la herramienta prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y con mayor seguridad dentro del margen de potencia indicado. b) No utilice herramientas con un interruptor defectuoso. Las herramientas que no se puedan conectar o desconectar son peligrosas y deben repararse. c) Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta. d) Guarde las herramientas fuera del alcance de los niños y de las personas que no estén familiarizadas con su uso. Las herramientas utilizadas por personas inexpertas son peligrosas. e) Cuide sus herramientas con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta. Si la herramienta eléctrica estuviese defectuosa haga repararla antes de volver a utilizarla. Muchos de los accidentes se deben a herramientas con un mantenimiento defi ciente. f) Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor. g) Utilice herramientas eléctricas, accesorios, útiles, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.

INSTRUCCIONES DE SEGURIDAD PARA LIJADORAS

• Evite los daños que puedan causar los tornillos, clavos y otros objetos sobre la pieza de trabajo; retírelos antes de empezar a trabajar

• Mantenga siempre el cable lejos de las partes móviles de la herramienta; mantenga el cable detrás de usted, lejos de la herramienta

• Asegure la pieza de trabajo (una pieza de trabajo fi jada con unos dispositivos de sujeción o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano)

• Ponga atención al guardar su herramienta de que el motór está apagado y las partes móviles están parados

• Utilice cables de extensión seguros y completamente desenrollados con una capacidad de 16 amperios

• En el caso de que se produjera un mal funcionamiento eléctrico o mecánico, apague inmediatamente la herramienta y desconecte el enchufe

• SKIL únicamente puede garantizar un funcionamiento correcto de la herramienta, cuando se utilicen los accesorios adecuados que podrá obtener de su proveedor de SKIL

• Esta herramienta no debe utilizarse por personas menores de 16 años

• El nivel de ruido, con la herramienta trabajando, podrá sobrepasar 85 dB(A); usar protectores auditivos

• Sujete la herramienta por las superficies de agarre aisladas, ya que es posible que la banda haga contacto con su propio cable de alimentación (cortar un cable bajo tensión también puede conectar las partes metálicas expuestas de la herramienta y podría dar una sacudida eléctrica al operario)

• Si llega a dañarse o cortarse el cable eléctrico durante el trabajo, no tocar el cable, sino extraer inmediatamente el enchufe de la red

• No utilizar la herramienta cuando el cable esté dañado; hágalo cambiar por una persona califi cada

• Compruebe siempre que la tensión de alimentación es la misma que la indicada en la placa de características de la herramienta (las herramientas de 230V o 240V pueden conectarse también a 220V)

• Esta herramienta no es adecuada para lijar con agua

• No trabaje materiales que contengan amianto (el amianto es cancerígeno)33

• El polvo del material, como por ejemplo la pintura que contiene plomo, algunas especies de madera, minerales y metal podrían ser dañinos (el contacto o inhalación del polvo podría producir reacciones alérgicas y/o transtornos respiratorios al operador u otras personas cerca); utilice una máscara contra el polvo y trabaje con un dispositivo de extracción de polvo cuando lo conecte

• Ciertos tipos de polvo están catalogados como cancerígenos (por ejemplo el polvo de roble y de haya) especialmente junto con aditivos para el acondicionamiento de la madera; utilice una máscara y trabaje con un dispositivo de extracción de polvo cuando lo conecte

• Siga la normativa nacional en cuanto a extracción de polvo, en función de los materiales que vayan a ser utilizados

• Al lijar metal se generen chispas; no utilice la bolsa de polvo/el aspirador y mantenga otras personas y materiales combustibles alejados de la zona de trabajo

• Evitar el contacto con la banda de lijado en marcha

• No utilizar bandas de lijado desgastadas, desgarradas o excesivamente embazadas

• Llevar guantes protectores, gafas de protección, vestimenta ceñida al cuerpo y protección adecuada para pelo largo

• Desenchufar siempre la herramienta antes de realizar cualquier ajuste o cambiar algún accesorio USO

• Interruptor On/Off - ponga en marcha/pare su herramienta apretando/ soltando el gatillo A 2 ! antes de trabajar sobre una pieza, se debe poner en marcha su herramienta ! antes de desactivar la herramienta, debe retirarla de la pieza de trabajo

• Bloqueo del interruptor para conexión permanente - apriete el gatillo A 2 - apriete el botón B 2 con su dedo pulgar - suelte el gatillo - apaga la herramienta apretando el gatillo A 2 una vez más y luego soltandolo

• Control de velocidad 4 Para resultados optimos en diferentes materiales - con la rueda C se puede lograr la velocidade lijado deseada - ajustar la velocidad según el grano de lija - antes de empezar el trabajo, compruebe la velocidad y grano favorable con los materiales restante desperdiciados

• Cambio de las bandas de lijado 5 ! desenchufar la herramienta - levante la palanca D - desmonte la banda de lijado - introduzca una nueva banda, de modo que las fl echas estampadas en el lado interior de la banda apunten en la misma dirección que la fl echa E en la herramienta - baje la palanca ! cambiar a tiempo las bandas de lijado ! no doblar jamás las bandas de lijado En caso de que la banda se desprenda de la herramienta (causado casi siempre por bandas de calidad inferior), deberá - ponga en marcha la herramienta - gire el botón F 2 hasta que la banda de lijado entre con el lado bajo de la herramienta - utilice una banda nueva si se sigue desprendiendo

• Aspiración de polvo 6 - monte la bolsa de polvo G de la forma ilustrada (2 posiciones) - vacíe con regularidad la bolsa de polvo para una aspiración optimal del polvo - cuando use su herramienta con el aspirador, monte el adaptador para el aspirador H de la forma ilustrada (3 posiciones) ! no utilice la bolsa de polvo/el aspirador al lijar metal

• Empuñadura auxiliar 7 Utilice la palanca K para ajustar la empuñadura auxiliar J (2 posiciones)

• Montaje del marco de lijado 8 - monte el marco de lijado L para igualar superfi cies sin arañazos ni surcos, y asegúrese de que esté bien sujeto ! el marco de lijado L se calienta durante su uso; no lo toque hasta que se haya enfriado ! retire el marco de lijado L antes de guardar la herramienta

• Sujección y manejo de la herramienta 9 - guie su herramienta paralele a la superfi cie de trabajo ! durante el trabajo, sujete siempre la herramienta por la(s) zona(s) de empuñadura de color gris ! no ejerza demasiada presión en la herramienta; deje que la dimensión de la base haga su trabajo - no incline su herramienta para evitar marcas de lijado no deseadas - mantenga las ranuras de ventilación N 2 descubiertas

CONSEJOS DE APLICACIÓN

• Para los superfi cies de madera no pintadas es un movimiento rectilíneo en dirección de la nervadura da un mayor rendimiento

• Para lijar otro tipo de superfi cies mueva la herramienta sobre el material con movimientos ovales

• Para un uso estacionario, coloque la herramienta en un banco de trabajo con 2 abrazaderas M ! monte la bolsa de polvo G de la forma ilustrada ! monte el adaptador para el aspirador H de la forma ilustrada

• No tratar jamás madera y metal con la misma banda de lija34

• Nivel de vibración El nivel de emisión de vibraciones indicado en la parte posterior de este manual de instrucciones ha sido medido según una prueba estándar proporcionada en EN 60745; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas - al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento defi ciente, podría aumentar de forma notable el nivel de exposición - en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante ! protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo MANTENIMIENTO / SERVICIO

• Mantenga limpio el cable eléctrico y la herramienta (sobre todo las ranuras de ventilación N 2) - eliminar el polvo adherido con un pincel ! desenchufar la herramienta antes de limpiar

• En caso de que la aspiración de polvo no funcione correctamente, puede abrir la parte de la carcasa P como se ilustra y eliminar los posibles restos de polvo adherido ! ! desenchufar la herramienta antes de limpiar

• Si a pesar de los esmerados procesos de fabricación y control, la herramienta llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas SKIL - envíe la herramienta sin desmontar junto con una prueba de su compra a su distribuidor o a la estación de servicio más cercana de SKIL (los nombres así como el despiece de piezas de la herramienta fi guran en www.skileurope.com) AMBIENTE

• No deseche las herramientas eléctricas, los accesorios y embalajes junto con los residuos domésticos (sólo para países de la Unión Europea) - de conformidad con la Directiva Europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fi n se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas - símbolo @ llamará su atención en caso de necesidad de tirarlas

4) SVĚDOMITÉ ZACHÁZENÍ A POUŽÍVÁNÍ

Tekninen tiedosto kohdasta: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL. CE DECLARACION DE CONFORMIDAD Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 60 745, EN 55 014, de acuerdo con las regulaciones 2006/95/CE, 2004/108/CE, 98/37/CE (hasta el 28.12.2009), 2006/42/CE (a partir del 29.12.2009). RUIDOS/VIBRACIONES Medido según EN 60 745 el nivel de la presión acústica de esta herramienta se eleva a 88 dB(A) y el nivel de la potencia acústica 99 dB(A) (desviación estándar: 3 dB), y la vibración a 4,8 m/s
