ПОСІБНИК КОРИСТУВАЧА 7660 MA SKIL

ОРИГІНАЛЬНА ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ . . . . . . . . . . . . . . . . . . .

3) ЛИЧНАЯ БЕЗОПАСНОСТЬ

Стрічковий шліфувальний 7660

• Цей інструмент призначений для сухого шліфування дерева, забарвлених поверхонь, пластиків і фарбованих поверхонь

• Прочитайте і збережіть цю Інстpукцію з експлуатації 3 ТЕХНІЧНІ ДАНІ 1 ЕЛЕМЕНТИ ІНСТРУМЕНТА 2 A Вимикач живлення B Ручка блокування вимикача C Регулятор обертів шліфування D Важіль для заміни шліфувальної стрічки E Стрілка F Ручка для регулювання центрування стрічки G Мішок H Aдаптер пилососy J Додаткова ручка K Важіль для регулювання додаткова ручки L Шліфувальна рамка M Затискачі для роботи у нерухомому положенні N Вентиляційні отвори

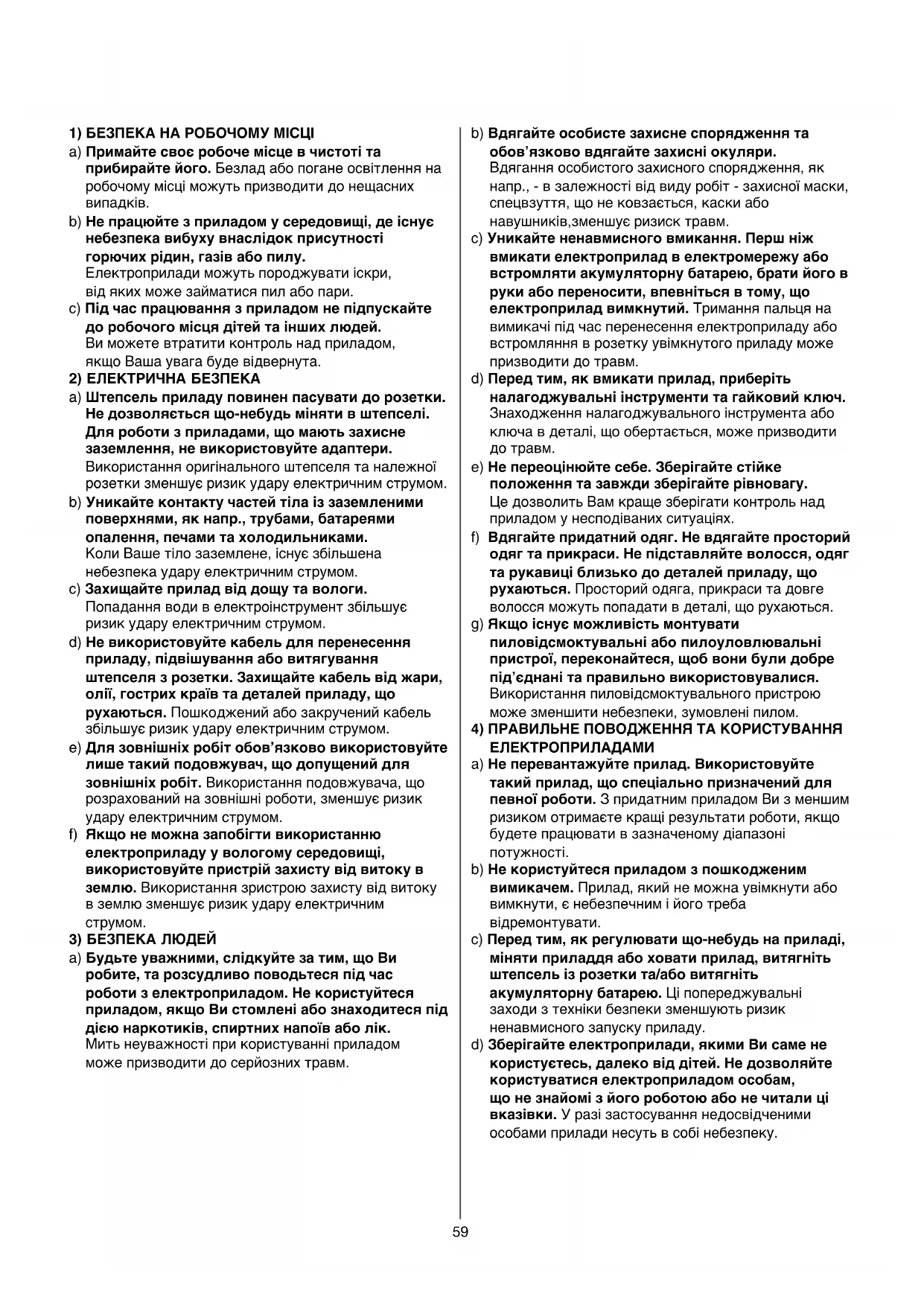

ЗАГАЛЬНІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ УВАГА! Прочитайте всі попередження і вказівки. Недодержання попереджень і вказівок може призводити до удару електричним струмом, пожежі та/ або серйозних травм. Добре зберігайте на майбутнє ці попередження і вказівки. Під поняттям “електроприлад” в цих попередженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).59

1) БЕЗПЕКА НА РОБОЧОМУ МІСЦІ

a) Примайте своє робоче місце в чистоті та прибирайте його. Безлад або погане освітлення на робочому місці можуть призводити до нещасних

b) Не працюйте з приладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари. c) Під час працювання з приладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.

2) ЕЛЕКТРИЧНА БЕЗПЕКА

a) Штепсель приладу повинен пасувати до розетки. Не дозволяється що-небудь міняти в штепселі. Для роботи з приладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик удару електричним струмом. b) Уникайте контакту частей тіла із заземленими поверхнями, як напр., трубами, батареями опалення, печами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека удару електричним струмом. c) Захищайте прилад від дощу та вологи. Попадання води в електроінструмент збільшує ризик удару електричним струмом. d) Не використовуйте кабель для перенесення приладу, підвішування або витягування штепселя з розетки. Захищайте кабель від жари, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик удару електричним струмом. e) Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що допущений для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик удару електричним струмом. f) Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисту від витоку в землю. Використання зристрою захисту від витоку в землю зменшує ризик удару електричним

a) Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся приладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або лік. Мить неуважності при користуванні приладом може призводити до серйозних травм. b) Вдягайте особисте захисне спорядження та обов’язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., - в залежності від виду робіт - захисної маски, спецвзуття, що не ковзається, каски або навушників,зменшує ризиск травм. c) Уникайте ненавмисного вмикання. Перш ніж вмикати електроприлад в електромережу або встромляти акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або встромляння в розетку увімкнутого приладу може призводити до травм. d) Перед тим, як вмикати прилад, приберіть налагоджувальні інструменти та гайковий ключ. Знаходження налагоджувального інструмента або ключа в деталі, що обертається, може призводити

e) Не переоцінюйте себе. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над приладом у несподіваних ситуаціях. f) Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці близько до деталей приладу, що рухаються. Просторий одяга, прикраси та довге волосся можуть попадати в деталі, що рухаються. g) Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлювальні пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.

4) ПРАВИЛЬНЕ ПОВОДЖЕННЯ ТА КОРИСТУВАННЯ

ЕЛЕКТРОПРИЛАДАМИ a) Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для певної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. b) Не користуйтеся приладом з пошкодженим вимикачем. Прилад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати. c) Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик ненавмисного запуску приладу. d) Зберігайте електроприлади, якими Ви саме не користуєтесь, далеко від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку.60 e) Старанно доглядайте за приладом. Перевірте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були поламаними або настільки пошкодженими, щоб це могло вплинути на функціонування приладу. Пошкоджені деталі треба відремонтувати в авторизованій майстерні, перш ніж ними можна знову користуватися. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами. f) Тримайте різальні інструменти добре нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та їх легше вести. g) Використовуйте електроприлади, приладдя до них, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призводити до небезпечних ситуацій.

a) Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час. ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ДЛЯ ШЛІФУВАЛЬНОЇ

• Не допускайте пошкоджень, які можуть нанести шурупи, цвяхи і інші елементи вашому виробу; видаліть їх перед початком роботи

• Не дозволяйте шнуру живлення стикатися з рухомими частинами інструменту; завжди викладайте шнур за задньою частиною інструменту

• Зафіксуйте оброблювану деталь (оброблювана деталь, зафіксована за допомогою затискних пристроїв або лещат, закріплюється краще, ніж

• Коли ви закінчили роботу з інструментом, вимкніть мотор і переконайтеся, що всі рухомі частини повністю зупинилися

• Використовуйте повністю розгорнений шнур подовжувача, який може витримувати навантаження в 16 Ампер

• У разі електричної або механічної несправності, негайно відключите інструмент і вимкніть з розетки

• SKIL гарантує надійну роботу інструмента тільки при використанні відповідного приладдя, які можна отримати у Вашого дилера фірми SKIL

• Цей інструмент не можна використовувати особам віком до 16 років

• Рівень шуму при роботі може перевищувати 85 дБ(а); використовуйте навушники

• Тримайте електричний інструмент за ізольовані рукоятки, тому що стрічка може може зачепити власний шнур живлення (перерізання дроту під напругою призведе до проходження електричного струму через металеві деталі інструменту та до ураження оператора струмом)

• Якщо шнур пошкоджений або прорізаний при роботі, не доторкайтеся до нього і негайно витягніть його з

• Ніколи не використовуйте інструмент з пошкодженим шнуром; його повинен замінити кваліфікований фахівець

• Перед роботою перевірте відповідність струму в мережі із струмом, позначені на інструменті (інструменти, розраховані на 230В або 240В, також можуть підключатися до мережі 220В)

• Цей інструмент не підходить для мокрої шліфовки

• Не обробляйте матеріали, що містять асбест (асбест вважається канцерогенним)

• Пил від таких матеріалів, як свинцовоутримуюча фарба, деякі породи дерева, мінерали й метал, може бути шкідливим (контакт із таким пилом або його вдихання може стати причиною виникнення в оператора або осіб, що перебувають поруч, алергійних реакцій і/або респіраторних захворювань); надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента

• Деякі види пилу класифікуються як канцерогенні (наприклад, дубовий або буковий пил), особливо в сполученні з добавками для кондиціювання деревини; надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента

• Слідуйте інструціям по роботі з матеріалами, продуцюючими пил

• При обробці металу можуть з’являтися іскри; не використайте мішок/пилосос і видаліть займисті матеріали з робочої зони

• Не торкайтеся рухомої шліфувальної стрічки

• Не використовуйте зношені, порвані або засмічені шліфувальні стрічки

• Надягайте захисні рукавички, окуляри безпеки, щільно облягаючий одяг і захисну шапочку (для довгого волосся)

• Перед регулюванням або заміною приладдя обов’язково вийміть вилку із сітьової розетки ВИКОРИСТАННЯ

- інструмент вмикається/вимикається натисканням/ відпусканням гачка A 2 ! перш ніж прикласти робочу поверхню до виробу потрібно включити інструмент ! перш ніж вимкнути інструмент, його треба відвести від оброблюваного виробу

• Блокування вимикача для тривалої роботи - потягнути за гачок A 261 - натиснути на ручку B 2 великим пальцем - відпустити гачок - розблокувати вимикач, знову потягнувши за гачок A 2 і відпустивши його

• Регулятор швидкості 4 Для оптимального результату шліфування різних

- за допомогою регулятор C можна встановити потрібну швидкість шліфування - відрегулювати швидкість відповідно до розміру використовуваного наждачного паперу - перед початком роботи визначте оптимальну швидкість і потрібний наждачний папір шляхом випробування на непотрібному матеріалі

• Заміна шліфувальної стрічки 5 ! вийняти вилку з розетки - підняти важіль D - зняти шліфувальну стрічку - вставити нову стрічку таким чином, щоб стрічки, нанесені з внутрішнього боку, вказували у тому самому напрямку, що й стрічка E на інструменті - опустити важіль ! завжди вчасно замінюйте шліфувальну

! ніколи не складайте шліфувальні стрічки У випадку, якщо стрічка зійде з інструмента (найчастіше пояснюється поганою якістю стрічки),

- увімкніть інструмент - повертайте ручку F 2, поки шліфувальна стрічка рухається паралельно до плоского боку інструмента - якщо стрічка й надалі сходить з інструмента, встановити нову стрічку

• Пиловловлювання 6 - встановіть мішок G так, як показано на малюнку (2 положень) - регулярно спорожняйте мішок для оптимального засмоктування пилу - коли працюєте інструментом з пилевсмоктувачем, встановіть адаптер для пилевсмоктувача H так, як показано на малюнку (3 положень) ! не використовуйте мішок/пилосос при шліфуванні металу

• Додаткова ручка 7 Важеля K виконуйте для регулювання додаткова ручки J (2 положень)

• Установка шліфувальної рамки 8 - встановіть шліфувальна рамка L для вирівнювання поверхонь без подряпин та жолобків, та переконайтеся в тому, що вона надійно встановлена ! під час роботи шліфувальна рамка розігріваеться; не доторкайтесь до неї поки вона не охолоне ! видаліть шліфувальна рамка L перед зберіганням інструмента

• Утримування і робота інструментом 9 - направляйте інструмент паралельно робочій

! під час роботи, завжди тримайте інструмент за частини захвату сірого кольору ! не прикладайте до інструменту дуже великий

- не нахиляйте інструмент, щоб уникати небажаних

- тримайте вентиляційні отвори N 2 незакритими ПОРАДИ ПО ВИКОРИСТАНЮ

• Для шліфування необроблених дерев’яних поверхонь проводьте інструментом рівними рухами вздовж волокон

• Для шліфування усіх інших поверхонь проводьте інструментом овальними рухами по матеріалу

• Для роботи у нерухомому положенні встановіть інструмент на верстат за допомогою 2 затискачі M ! встановіть мішок G так, як показано на

! встановіть адаптер для пилевсмоктувача H так, як показано на малюнку

• Ніколи не використовуйте одну і ту саму шліфувальну стрічку для дерева та металу

• Рівень вібрації Рівень вібрації, зазначений в кінці даного посібника з експлуатації, було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 60745; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей - при використанні інструмента в інших цілях або з іншими/несправними допоміжними пристосуваннями рівень впливу вібрації може значно підвищуватися - у періоди, коли інструмент вимикнений або функціонує без фактичного виконання роботи, рівень впливу вібрації може значно знижуватися ! захищайте себе від впливу вібрації, підтримуючи інструмент і його допоміжні пристосування в справному стані, підтримуючи руки в теплі, а також правильно огранизовуючи свій робочий процес ДОГЛЯД / СЕРВІС

• Завжди тримайте інструмент та його шнур в чистоті (особливо вентиляційні отвори N 2) - видаліть налиплий пил щіткою ! перед чисткою інструменту необхідно роз’єднати штепсельний роз’їм

• Якщо всмоктування пилу не відбувається належним чином, відкрийте корпус P, як показано на рисунку, та видаліть пил, що міг накопичитись ! ! перед чисткою інструменту необхідно роз’єднати штепсельний роз’їм62

• Якщо незважаючи на ретельну технологію виготовлення і перевірки інструмент все-таки вийде з ладу, його ремонт дозволяється виконувати лише в авторизованій сервісній майстерні для електроприладів SKIL - надішліть нерозібраний інструмент разом з доказом купівлі до Вашого дилера або до найближчого центру обслуговування SKIL (адреси, а також діаграма обслуговування пристрою, подаються на сайті www.skileurope.com) ОХОРОНА НАВКОЛИШНЬОЇ СЕРЕДИ

• Hе викидайте електроінструмент, принадлежності та упаковку разом зі звичайним сміттям (тільки для країн ЄС) - відповідно до європейської директиви 2002/96/ЄС щодо утилізації старих електричних та електронних приладів, в залежності з місцевим законодавством, електроінструмент, який перебував в експлуатації повинен бути утилізований окремо, безпечним для навколишнього середовища шляхом - малюнок @ нагадає вам про це

2) БЕЗОПАСНОСТ ПРИ РАБОТА С ЕЛЕКТРИЧЕСКИ

CE ВІДПОВІДНІСТЬ Ми заявляємо, що відповідність даного продукту наступним стандартам і регулюючим документам повністю нашою відповідальністю: EN 60 745, EN 55 014, відповідно до положень директив 2006/95/EG, 2004/108/EG, 98/37/EG до 28.12.2009 p.), 2006/42/EG (після 29.12.2009 p.). ШУМ/ВІБРАЦІЯ Зміряний відповідно до EN 60 745 рівень тиску звуку даного інструменту 88 дБ(А) i потужність звуку 99 дБ(А) (стандартне відхилення: 3 дБ), i вібрація 4,8 м/с

Технічні документи в: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
