SEASHELL BLACK/F/80 - PRF0098393 - Virtuves nosūcējs ELICA - Bezmaksas lietošanas instrukcija

Zīmols	ELICA
Modelis	SEASHELL BLACK/F/80
Produkta veids	Dekoratīvā virtuves tvaika nosūcēja ar piestiprināšanu pie griestiem
Platums	80 cm (aptuveni)
Lietošanas versija	Filtrējošs ar gaisa recirkulāciju (tauku un oglekļa filtri)
Vadība	Bezvadu tālvadība ar skārienpogām un indikatora LED
Apgaismojums	Izkliedētā apgaismojuma lampa un plīts virsmas lampa (regulējama intensitāte)
Sūkšanas ātrumi	3 ātrumi (zems, vidējs, augsts) + programmējama aizkavēta izslēgšana
Automātiskais sensors	Jā (automātiska sūkšanas pārvaldība dažiem modeļiem)
Minimālais attālums no plīts virsmas	60 cm (elektriskā) / 70 cm (gāzes vai kombinētā)
Barošana	Tiešs pieslēgums ķēdei ar normētu slēdzi (skatīt iekšējo etiķeti)
Tauku filtru materiāls	Metālisks, mazgājams trauku mazgājamā mašīnā (īss cikls, zema temperatūra)
Oglekļa filtrs	Mazgājams ar ūdeni vai trauku mazgājamā mašīnā (65 °C), jāžāvē cepeškrāsnī (100 °C, 10 min); nomaiņa ik pēc 3 gadiem
Tvaika nosūcēja apkope	Ikmēneša tīrīšana iekšpusē/ārpusē ar mitru drānu un neitrālu mazgāšanas līdzekli (bez spirta)
Lampu nomaiņa	Tikai tehniskā servisa veikta
Drošība	Atvienot pirms apkopes; neizmantot bez režģa; izvairīties no atklātas liesmas
Svars	Smags aparāts, uzstādīšanai nepieciešami vismaz divi cilvēki
Lietošana	Tikai mājas lietošanai
Standarti	Drošība (EN/CEI 60335-1, -2-31), veiktspēja (EN/CEI 61591), EMC (EN 55014-1, -2)
Otrreizējā pārstrāde	Atbilst WEEE (Direktīva 2002/96/EK); nemest kopā ar sadzīves atkritumiem

Bieži uzdotie jautājumi - SEASHELL BLACK/F/80 - PRF0098393 ELICA

Kāds ir minimālais attālums starp tvaika nosūcēju un plīts virsmu?

Elektriskajai plītij minimālais attālums ir 60 cm; gāzes vai kombinētajai plītij tas ir 70 cm. Ja plīts instrukcijā norādīts lielāks attālums, ievērojiet to.

Kā tīrīt metāla tauku filtrus?

Metāla tauku filtri jātīra vienu reizi mēnesī ar neagresīvu mazgāšanas līdzekli, ar rokām vai trauku mazgājamā mašīnā īsā ciklā zemā temperatūrā. Mazgāšana trauku mazgājamā mašīnā var izraisīt krāsas maiņu, bet neietekmē to efektivitāti.

Kā uzturēt oglekļa filtru (recirkulācijas versija)?

Oglekļa filtrs jātīra ik divus mēnešus ar karstu ūdeni vai trauku mazgājamā mašīnā 65 °C (pilns cikls bez traukiem). Pēc mazgāšanas noņemiet lieko ūdeni un žāvējiet cepeškrāsnī 100 °C 10 minūtes. Nomainiet to ik pēc 3 gadiem vai ja tas ir bojāts.

Ko darīt, ja tālvadības pults nedarbojas?

Vispirms pārbaudiet, vai tvaika nosūcējs ir ieslēgts. Ja tālvadības pults nereaģē, nomainiet izlādējušās baterijas pret 3 AAA 1,5 V baterijām, ievērojot polaritāti. Ja problēma turpinās, sazinieties ar tehnisko servisu.

Kā programmēt aizkavēto izslēgšanu?

Nospiediet pogu T5 (IESLĒGTS/IZSLĒGTS aizkavēta izslēgšana). Ilgums ir atkarīgs no izvēlētā ātruma: 20 minūtes 1. ātrumā, 15 minūtes 2. ātrumā, 10 minūtes 3. ātrumā.

Vai tvaika nosūcēju var lietot bez oglekļa filtra?

Nē. Filtrējošajā versijā tvaika nosūcējam JĀBŪT aprīkotam ar oglekļa filtru, lai attīrītu gaisu. Bez šī filtra smakas netiks aizturētas un ierīce var tikt bojāta.

Kā atiestatīt filtru piesātinājuma signālu?

Izslēgtā tvaika nosūcējā nospiediet pogu T7 (piesātinājuma signāla atiestatīšana). Tas aptur vizuālo vai skaņas indikatoru, kas norāda, ka filtri jātīra vai jāmaina.

Vai elektroinstalācijai nepieciešams speciālists?

Jā, elektriskā un mehāniskā uzstādīšana jāveic kvalificētam personālam. Obligāti jāpieslēdz tvaika nosūcējs ķēdei ar normētu slēdzi, lai nodrošinātu pilnīgu atvienošanu gadījumā, ja nepieciešams.

Vai es varu lietot tvaika nosūcēju bez aizsargrežģa?

Nē, nekad neizmantojiet tvaika nosūcēju bez pareizi uzstādīta režģa. Režģis pasargā no kustīgām daļām un elektriskajiem riskiem.

Kā samazināt ietekmi uz vidi lietošanas laikā?

Izmantojiet tvaika nosūcēju minimālā ātrumā gatavošanas laikā un ļaujiet tam darboties vēl dažas minūtes pēc tam. Augstos ātrumus izmantojiet tikai spēcīgu dūmu gadījumā. Regulāri tīriet vai nomainiet filtrus, lai saglabātu efektivitāti un samazinātu patēriņu.

LIETOŠANAS INSTRUKCIJA SEASHELL BLACK/F/80 - PRF0098393 ELICA

T2. Tastā ON/OFF sī reglare intensitate luminā difuzā

Stingri sekot instrukcijam, kas atrodas šajā rokasgrāmata. Netiek uznemta jebkāda atbildiba par iespejam grūtībām, kaitējumiem vai uugnsgrekiem, kas var notikt iericei šīs rokasgrāmatas instrukciju neieverosanas gadījumā. Gaisa nosucëjs tika izveidots, lai iesūktu ediena gatavošanas dumus un tvaikus un ir domats tikai izmantošanai mājas apstaklos.

Gaisa nosucejam var but estetieskie defekti, nekā ts ir uzradits šis gramatijas attelos, bet jebkura gadijumā, lietoşanas, tehniskās akopes un instalacijas instrukcijas paliek tadas pañas.

I Ir svarigi saglabat so rokasgramatu, lai varetu ar to konsulteties jebkura bridi. Pardoisanas, nodoanas vai pbarauksanas gadijumā, parrliecinaties, ka paliek kopar produktu.
! Uzmanigi izlasit instrukcijas: ir svariga informacija par installesanu, lietoansun drosibu.
! Neveikt elektriskas vai mehāniskas izmainas uz produkta vai izlades caurulēm.
! Pirms sakt ierices instalaciju, parbaudit, ka neviena sastavdala nav bojata. Preteja gadijumā, sazināties ar pärdevēju un neveikt instalaciju.

! Drošibas bridinajumi

Uzmanibul! Nepieslegt ierici pie elektriska tikla, lidz ko ierikosana nav pilinigi pajeigta.

Pirms jebkuras tirišanas vai tehniskas apkalpošanas operacijas, atslegt gaisa nosucēju no elektrskā tikla, iznemot kontaktdaksu vai atsledzot majokla kopejo sleždi.

lerice nav domāta, lāi to izmantotu bērni vai cilveki ar nepietiekamām fiziskām, sensorialām vai mentalām spejām, vai ar nepietiekošām zināsanam un pieredzi, iznemot gadījumus, kad tos pieskata vai icerics izmantošanu apmáca cilveks, kurī ratabildgs par vinu drośibu.

Berniem ir jabut pieskattiem, laitie nespeltos ar ierici.

Nekad neizmantot gaisa nosucēju, ja režgis nav pareizi erikots!

Gaisa nosucejs nekad netiek izmantots, kā atbalsta konstrukcija, ja nu tikai tsir skaidr noradltts.

Telpā ir jābūt pietiekamai ventilacijai, kad gaisa nosücejs tiek vienlaicigizmantots ar citām icerēm, kuras darbojas ar gāzi vāi citām degvielām.

lesuktam gaisam nav jabut vérstam caurulé, kura tiek izmantota gazes vai citu degieliu iericu dūmù izváándezanai.

Ir stingri aizliegs pagatavot edienus "flambē" veidā zem gaisa nosüceja.

Atlkatas uguns izmantošana ir kaitga filtrem un var provocēt ugunsgrekus, tādēn to Ḫs jebkūrā gadījumā ir jāizvairas.

Cepśana ir jāveic to uzraugot, lai izvairītos no pärkursūsās ellas degśanas.

Pieejamas dalas var ieverojiami sasildties, kad tiek izmantotas kopa ar iericem ediana gatavoisanai.

Kas attiecas uz tehniskiem un drošibas noteikumiem, lai izvaditu dūmus, tad ir nepiecesams stingri pietureties pie vietjo kompetento autorāsu noteikumiem.

Gaisa nosucejs ir biezi jatir, gan no arpuses, gan no iekspuses (VISMAZ VIENU REIZI MENESJI,jebkura

gadijumamemot vara to, kas ir skaidri rakstits sis rokasgramatas tehniskas apkalosanas instrukcjjas).

Gaisa nosucja tiriisanas, filtru nomainisanas un tiriisanas normu neieverosana provoce ugunsgrka risku.

Neizmantot vai neatat gaisa nosuceju bez pareizi erikotam spuldzem iespejama elektriska triecena riska del.

Tiek noraidta jebkura atbildiba par iespejamiem kaitejumiem, neertibam vai ugunsgrekiem, kurus provocea ierie, gadijumakad netika ieverotas sis rokasgramatas instrukcjjas.

Sierice atbilst Eiropas Direktivai 2002/96/EC, Waste Electrical And Electronic Equipment (WEEE). Parliecinoties, vai sis produits tek izmests arā pareizā veidā, izmantotajs vecicina izvairisanos no negativajām sekām apkārtējai videi un veselbai.

Simbols uz produkta vai uz pievienotas dokumetacijas nozime, ka ar so produktu nav jarikojas, kā majas atkritumam, bet ras ir janogadā uz tam domatu savaksanas punktu, kur atkartoti izlieto elektriskās un elektroniskās ierices. Tas ir jazmet, respektjot vieteos likumus, kas attiecas uz atkritumu aizvaksanu. Pec papidus informacijas par produkta izmantoanu, apstradi un atkartotu izliotoanu, ir jagriezas vietëja iestade , kas nodarbojas ar attieigo jautjumu, atkritumu atkartotas izliotoanas servisu, vai uz veikalu, kur produits tika iegadats.

lericeirizstradata,parbauditaunrazota atbilstoši sadam prasibam.

Drošiha: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
Veiktspeja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinatu ietekmi uz vidi. lesledziet nosüčēju ar minimāo Črumu, kad sākat gatavošanu un atstājiet to ieslęgtu Ārūmī minutes pěc tam, kad gatavošana ir pabeigta. Palielinet Ārūmū tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojet palielino Ārūmū (-us) tikār ċrkātējos gadijumos. Nomainiet ogles filtr (-s), ja nepieçësams, lai uzturetū labu smaku samazināsanas efektiviti. Notriet tauku filtr (-s), ja nepieçësams, lai uzturetū labu tauku filtra efektiviti. Izmantojet vēdīnāsanas sistēmas maksimälo diamétr, kas noradīts šajā rokasgrāmata, lai uzlabotu efektiviti un samazinātu troksni.
UZMANIBU! Gadjumā, ja netiek instalētas skrūvés vai fiksācijas ierices, kā to paredz šīs instrukcjjas, tas var izraïst elektriskās dabas riskus.

Izmantošana

Gaisa nosucejs tika izveidots, lai to butu iespejams izmantot ar filtru ieksejas cirkuleesan versija.

Ediana pagatavosanas dumi un tvaiki tiek iesukti gaisa nosucējā, filtrīt un attiri iziet caur oglu filtru/filtriem, ar kuru/kuriem gaisa nosucējam IR JABUT aprikotam.

lerikosana

Instalešanu, gan elektrisko, gan mehanisko, ir jäveic specializetam personalam.

Minimalam attalumam starp plits virsmu, kur tiek novietoti tilpumi un viszemakas gaisa nosuceja dalas nav jabut mazakam par 60cm elektriskas plits gadijuma un 70cm gazes un kombinetas virtuves gadijuma.

Gadijumā, ja ierɪkošanas instrukcjjas gazes iericei tiek precizës lielåks attalums, ir nepiecesams to ieverot.

Elektriska pieslęgsana

Elektriska tikla spiregumam ir jaatbilst tam spiregumam, kas ir uzradits uz ipasibu etiketes, kas atrodas gaisa nosuceja iekspuse.

lerice ir domata tiešai pievienošanai pie padeves tikla, tadelj, izmantot normala atbilstošu bipolaro sleždi, kas nodrošina tikla pilinigu atslęgšanos parliku sprieguma III kategorijas nosacijumos, atbilstoši instalacijas noteikumiem.

UZMANIBU! Detalai B (fiksešanas skava pie grieztiem - Att. 1), ir vads (dzelenti-zalš), kuram ir jabut pievienotam pie majokla elektribas sistemas iezemëjuma. Attëls 4

Uzmanib! Savienosanas vada nomainisana ir jaeic autorizetam tehniskas apkalposanas servisam.

lerikosana

Sim gaisa nosucea veidam ir jabut piefiksetam pie griestiem.

Loti smaga iekarta: Gaisa nosuceja parvietoanu un ierikoanu ir javeic vismaz diviem vai vairakiem cilvekiem.

Gaisa nošucejs iraprkots ar fiksësanas korkiem, kas ir piemēroti senu/griestu lielakai dalaj. Jebkura gadijumā, ir nepieciësams griezties pie kvalificeta tehnika, lai pärliecinātos par materialu derīgumu senu/griestu veidam. Sienai/griestiem ir jäbūt pietiekosi biezai/iem, lai noturetu gaisa nosucêja svaru.

Darbošanās

Izmantot augstaku atrumu ipasas virtuves dumu koncentracijas gadjum. lesakam ieslegt iesuksanu 5 minutes pirms ediana gatavoisanas saksanas un neslegt to aravel 15 minutes pec ediana gatavoisanas pabeigstanas.

Piezime: ja gaisa nosuccejs nedarbojas, pbaraudit, ka gaisa nosucceja tausts ON/OFF ir pozicijA ON.

Nospiediet, laï eslēgtu vai izslēgtu pfīts virmas apgaismojumu.

T5. Poga ON/OFF (IESLÉGT/IZSLÉGT) nosucêja aizkavétai izslegsanai.

LED lampiña L2 uz nosucêja mirgo ar tadas pañas KRAS gaismu kā LED lampiña L1.

Nospiediet, la iestatitut nosuceja aizkavetu izslegsanu atkariba no pašreiz aktīva nosukšanas Ātruma (judas):

1. ātrums (zema nosūkṣana): 20 minutes
2. atrums (videja nosuksana): 15 minutes
3. atrums (augsta nosuksana): 10 minutes

T6. Slédzis ON/OFF (IESLÉGT/IZSLÉGT).

Nospiediet ilgak, lai aktivizetu/deaktivizetu rezimu ar sensoru, kas nodrosina nosuksanas vadibu automatiski.

Piezime. Sensors ir pieejams tikai noteiktos modelos.

T7. Filtru piesatinajuma indicatorator atiestafisanas poga.

Ar izslegtu nosuceju nospiediet T7; LED lampiŋa L1 apstajas, noradot piesatinajumu.

Pults tehniska apkope

Pults tirišana:

Notirit puli ar mikstu draniu un neitralu mazgasanas lidzekli bez abrazivam vielam.

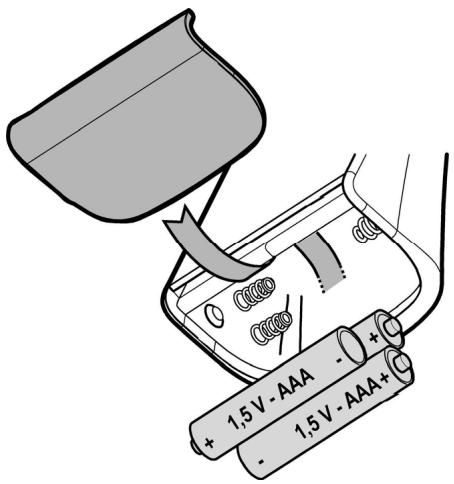

Baterijas nomainisana:

Atveriet bateriju nodalijumu.
- Nomainiet izladejusas baterijas ar 3 jaunam, 1,5 V AAA tipa baterijam.

levietojt jaunas baterijas, ieverojiet polaritati, kas noradita bateriju nodalijumā!
Aizvert baterijas nodalu ciet.

Tehniskā apkalposana

Pirms jebkura veida tehniskas apkalosanas darba, atslegt gaisa nosucetu no elektribas.

Tirišana

Gaisa nosucejs ir biezi jatra (vismaz tikpat biezi, cik biezi tiek veiktatauku filtru tehniska apkalposana) gan no arpuses, gan no iekspuses. Tiriisanai ir jazmanto mitrs audums, kurir samitrats ar neitraliem skidriem mazganas lidzekjem.

Neizmantot jebkuru abrazivus saturosu produktu.

NEIZMANTOT ALKOHOLU!

Uzmanibu:lerics trisanas un filtrunomainisanas normu neieverosana var vest pie ugunsgreka riskiem. Tatair i etecams pietureties pie ieteiktam instrukcjjam.

Tiek noraidita jebukra atbildiba par iespējamiem dzineja boajumiem, ugunsgrekiem, kas tika provoceti neatbistosas tehniskās apkalposanas vai augstak mineto bridinajumu neieverosanas d].

Prettauuku filtrs

Attels 13

Notur tauku dalijas, kasiek veidotas no ediena pagatavošanas.

Prettauku filtram ir jabut tritam katru menei, ar neagresiviem lidzekjemi, manuali vai tauku mazgajama ma sinā, pie zemas temperatūras un izmantojot iso ciklu. Ja tas tiek mazgats tauku mazgajama ma sinā, prettauku filtra meta lal detalas var klut nespodras, bet jebkurā gadijumā to spejas nenainas

Aktivo oglu filtrs (Tikai Versijai ar Filtru)

Attels 13

Notur nepatikamas smarzas, kuras veidojas no ediena gatavošanas.

Oglu fitlrs var but mazgats katru oto meneisi karsta eden un piemeroitos mazgasanas lidzeklos vai trauku mazgajama maisna pie a 65^ (trauku mazgajamas masinas gadjuma, veikt pilnu mazgasanas ciklu bez traukiem taja).

Nonemt parlieku edeni nebojajot filtu, pec k a novietot krasnuz 10 minutem pie 100^ , lai to pilnibiza zavetu.

Nomainit matrasiti katru 3 gadu un katru reizi, kad audums ir bojats.

Spuldžu nomainišana

Nomainišanai griezties uz tehniskās apkalpošanas servisu.
