NAUDOJIMO INSTRUKCIJA BD 5055 W Classic Kärcher

• dB(A) 84,1 84,1 BD 50/55 W Classic Bp BD 50/55 C Classic Bp Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. Reiser178 Lietuviškai Turinys Bendrosios nuorodos Prieš pradėdami naudotis prietaisu, per- skaitykite šią originalią naudojimo ins- trukciją ir pridedamus saugos nurodymus. Laikykitės jų. Išsaugokite abi knygeles vėlesniam naudojimui arba ki- tam prietaiso savininkui. Veikimas Ši šveitimo-siurbimo mašina skirta lygiems paviršiams valyti drėgnuoju būdu. Prietaisą galima pritaikyti konkrečioms valymo užduo- tims reguliuojant vandens ir valymo priemonių kiekį. Va- lymo priemonės dozuojamos atitinkamą jų kiekį įpilant į baką. Dėl pakankamo darbinio pločio ir švaraus bei nešvaraus vandens bakų talpos (žr. skyrių Techniniai duomenys) šis prietaisas veiksmingai valo ir ilgai veikia. „BD 50/55 W Classic Bp“ yra su varikliu. „BD 50/55 C Classic Bp“ yra be variklio. Pastaba Priklausomai nuo valymo užduoties, prietaise galima sumontuoti įvairių priedų. Prašykite mūsų katalogo arba apsilankykite mūsų interneto svetainėje www.kaer- cher.com. Tinkamas naudojimas Šis prietaisas skirtas naudoti komerciniais ir pramonės tikslais, pvz., viešbučiuose, mokyklose, ligoninėse, ga- myklose, parduotuvėse, biuruose ir nuomos versle. Šį prietaisą naudokite tik pagal šioje naudojimo instrukcijo- je pateiktus duomenis. ● Prietaisą galima naudoti tik drėgmei ir šveitimui at- sparioms lygioms grindims valyti. ● Prietaisas netinka įšalusioms grindims valyti (pvz., šaldymo patalpose). ● Prietaisas nėra skirtas naudoti potencialiai sprogioje aplinkoje. ● Prietaisą leidžiama naudoti ant paviršių, kurių nuoly- dis neviršija didžiausio leistino nuolydžio (žr. skyrių Techniniai duomenys). Aplinkos apsauga Pakuotės medžiagos gali būti perdirbamos. Pa- kuotės atliekas sutvarkykite tausodami aplinką. Elektros ir elektroniniuose prietaisuose būna ver- tingų perdirbamų medžiagų ir dažnai tokių dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti įrenginį šios dalys būtinos. Šiuo simboliu pažymėtus įrenginius draudžiama šalinti su buitinėmis atliekomis. Pastabos dėl sudėtinių medžiagų (REACH) Naujausią informaciją apie sudėtines medžiagas rasite: www.kaercher.com/REACH Priedai ir atsarginės dalys Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių. Informaciją apie priedus ir atsargines dalis rasite svetai- nėje www.kaercher.com. Tiekimo apimtis Išpakavę patikrinkite, ar yra visos įrenginio detalės. Jei trūksta priedų arba yra transportavimo pažeidimų, pra- neškite apie tai pardavėjui. Saugos nurodymai Prieš pradėdami naudoti prietaisą, atidžiai perskaitykite šią naudojimo instrukciją ir kartu pridėtą informacinę brošiūrą „Saugos nurodymai dėl šepetinių valymo ir purškimo ekstrakcijos prietaisų“, Nr. 5.956-251.0, ir jo- mis vadovaukitės. Prietaisą leidžiama naudoti ant riboto nuolydžio paviršių (žr. skyrių Techniniai duomenys). 몇 ĮSPĖJIMAS Prietaiso parvirtimas Sužalojimų pavojus Prietaiso nenaudokite ant pasvirusių paviršių. Prietaisą galima naudoti tik uždarius gaubtą ir visus dangčius. Saugos įtaisai 몇 ATSARGIAI Trūkstami arba pakeisti saugos įtaisai Apsauginiai įtaisai garantuoja jūsų saugą. Apsauginius įtaisus modifikuoti ar apeiti draudžiama. Apsauginis jungiklis Atleidus apsauginį jungiklį prietaisas išsijungia. Raktinis jungiklis Jei raktinis jungiklis išimtas, prietaisas apsaugotas nuo neleistino naudojimo. Įspėjamųjų nurodymų simboliai Tvarkydami baterijas laikykitės šių įspėjamųjų nurody- mų: Bendrosios nuorodos p. 178

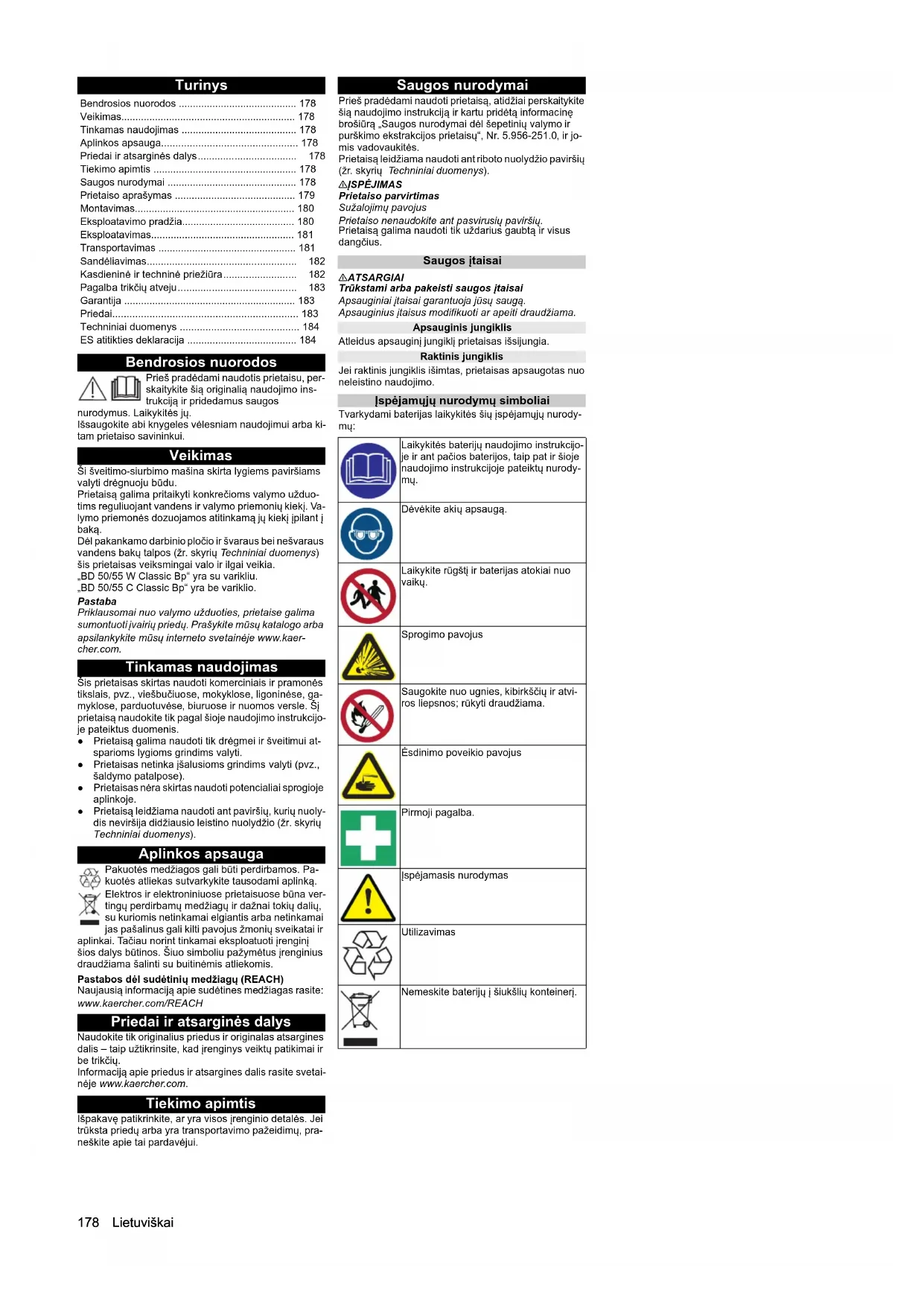

• Veikimas p. 178
• Tinkamas naudojimas p. 178
• Aplinkos apsauga p. 178
• Priedai ir atsarginės dalys p. 178
• Tiekimo apimtis p. 178
• Saugos nurodymai p. 178

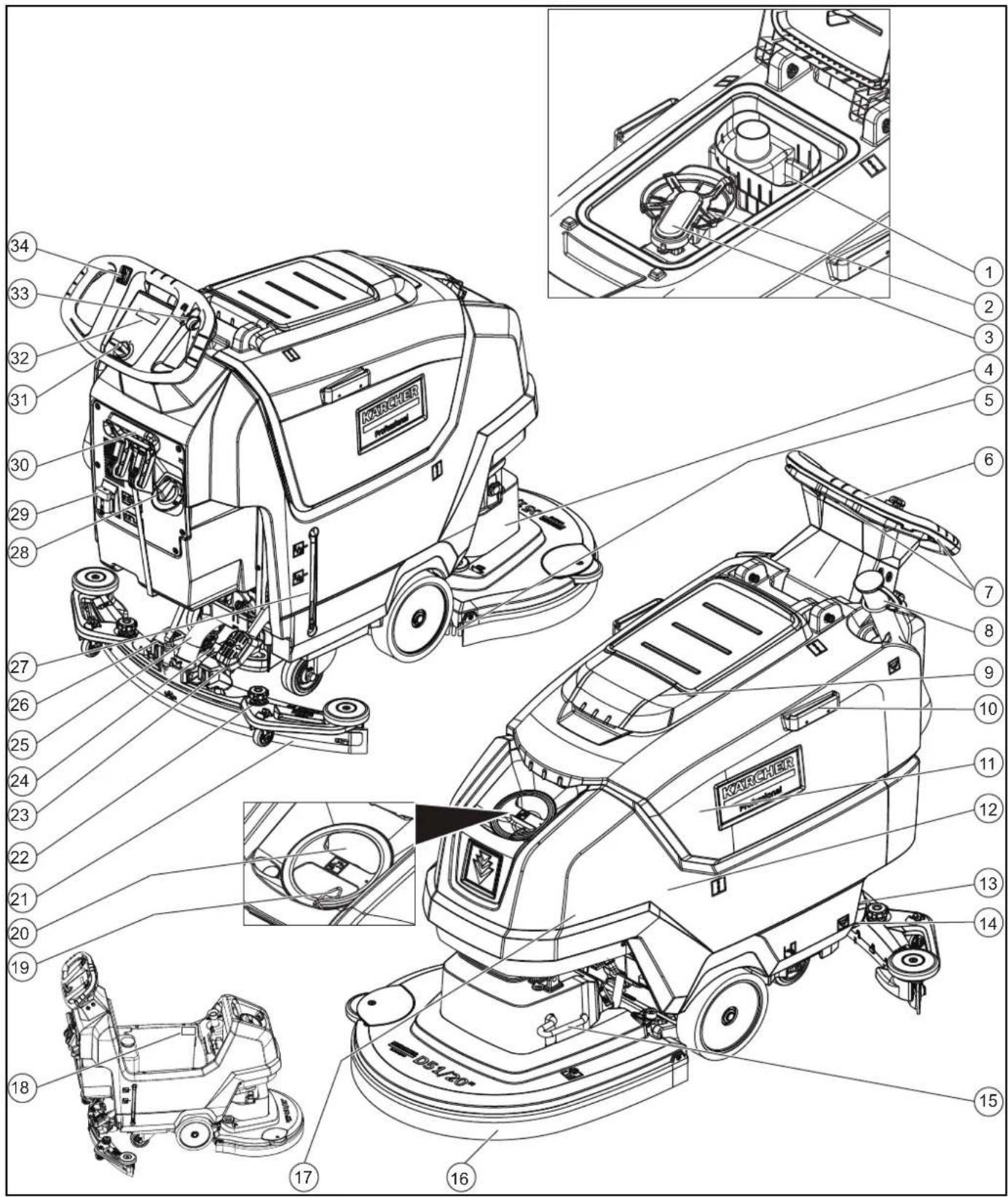

• Prietaiso aprašymas p. 179
• Montavimas p. 180
• Eksploatavimo pradžia p. 180
• Eksploatavimas p. 181
• Transportavimas p. 181
• Sandėliavimas p. 182
• Kasdieninė ir techninė priežiūra p. 182
• Pagalba trikčių atveju p. 183
• Garantija p. 183
• Priedai p. 183
• Techniniai duomenys p. 184
• ES atitikties deklaracija Laikykitės baterijų naudojimo instrukcijo- je ir ant pačios baterijos, taip pat ir šioje naudojimo instrukcijoje pateiktų nurody- mų. Dėvėkite akių apsaugą. Laikykite rūgštį ir baterijas atokiai nuo vaikų. Sprogimo pavojus Saugokite nuo ugnies, kibirkščių ir atvi- ros liepsnos; rūkyti draudžiama. Ėsdinimo poveikio pavojus Pirmoji pagalba. Įspėjamasis nurodymas Utilizavimas Nemeskite baterijų į šiukšlių konteinerį.Lietuviškai 179 Prietaiso aprašymas Prietaiso apžvalga 1 Stambių nešvarumų tinklelis 2 Pūkelių filtravimo sietelis 3 Plūdė 4 Šepečio galvutė 5 Diskinis šepetys6 Rankena7 Apsauginis jungiklis8 Nešvaraus vandens išleidimo žarna su dozavimo įtaisu 9 Nešvaraus vandens bako dangtis10 „Home Base“ atraminis kreipiklis11 Nešvaraus vandens bakas12 **Baterija13 Švaraus vandens filtras14 Švaraus vandens bako išleidimas15 Šepečio atblokavimo pedalas 16 Apsaugos nuo aptaškymo įtaisas 17 Švaraus vandens bakas 18 Identifikacinė plokštelė 19 Žarnos fiksatorius20 Švaraus vandens bako pylimo piltuvas21 Siurbimo sija22 Siurbimo sijos fiksatorius 23 Šepečio galvutės pedalas 24 Siurbimo sijos polinkio reguliavimas25 Siurbimo žarna26 Ekscentrinė svirtis p. 184

15180 Lietuviškai Siurbimo sijai pritvirtinti27 Švaraus vandens pripildymo lygio indikatorius 28 Vandens kiekio reguliavimo rankenėlė 29 Baterijos kištukas30 Siurbimo sijos svirtis31 Raktinis jungiklis32 Ekranas33 Darbo spartos reguliatorius(tik „BD 50/55 W Classic Bp“)34 Važiavimo krypties jungiklis(tik „BD 50/55 W Classic Bp“) ** Į tiekimo rinkinį neįtraukiama Spalvinis ženklinimas ● Valymo proceso arba kasdienės techninės priežiū- ros valdymo elementai yra geltoni. ● Techninės priežiūros ir aptarnavimo elementai yr

šviesiai pil ki. Simboliai ant prietaiso

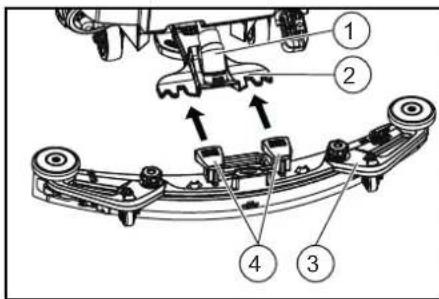

• pasirenkamoji įranga Montavimas Siurbimo sijos montavimas

1. Abu fiksatorius palenkite aukštyn.1 Siurbimo žarna2 Siurbimo sijos pakaba3 Siurbimo sija4 Fiksatorius

2. Siurbimo siją įstatykite į siurbimo sijos laikiklį.

3. Abu fiksatorius palenkite žemyn.

Baterijos Rekomenduojami akumuliatorių blokai BD 50/55 Mažai techninės priežiūros reikalaujančios baterijos (skystosios baterijos) PAVOJUSVandens pildymas esant išsikrovusiai baterijai Ėsdinimo pavojus dėl rūgšties nutekėjimo, drabužių su- naikinimas Tvarkydami baterijų rūgštis nešiokite apsauginius aki- nius. Atkreipkite dėmesį į taisyklių reikalavimus. Jei rūgšties purslų patektų ant odos ar drabužių, nedels- dami juos praskalaukite dideliu vandens kiekiu.DĖMESIOVandens su priedais naudojimasSugedusios baterijos, garantijos praradimas Baterijoms pildyti naudokite tik distiliuotą arba gėlintą vandenį (EN 50272-T3). Nenaudokite jokių pašalinių priedų (vadinamųjų gerini- mo priemonių), nes kitaip negalios garantija.1. Iki įkrovimo proceso pabaigos likus vienai valandai įpilkite distiliuoto vandens. Atsižvelkite į tinkamą elektrolito lygį, kuris nurodytas baterijos etiketėje. Įkrovimo proceso pabaigoje iš visų elementų turi iš- siskirti dujos. Baterijos, kurioms nereikalinga techninė priežiūra (AGM ir gelinės baterijos)DĖMESIOAtidarius AGM ir gelines baterijas kyla pažeidimo pavojus! AGM ir gelinėms baterijoms nereikalinga techninė prie- žiūra ir jų korpusas yra uždaras. Papildomai pripilti dis- tiliuoto vandens arba baterijų rūgšties nėra numatyta galimybė ir nebūtina. Jeigu baterijos korpusas būtų ati- daromas arba gręžiamas, AGM arba gelinė baterija bū- tų pažeidžiama ir ją tektų pakeisti. Baterijos korpuso neatidarykite ir jo negręžkite.Viršslėgio vožtuvo neuždenkite ir jo nekeiskite.

1. AGM ir gelines baterijas įkraukite tik nurodytais įkro-

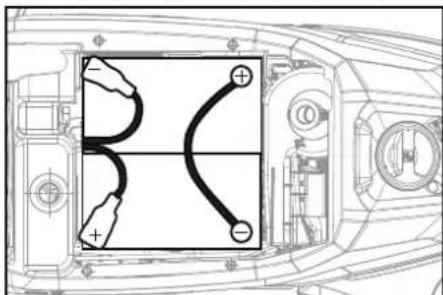

vikliais, žr. skyrių: Baterijos įkrovimas. Baterijų montavimas ir prijungimas몇 ATSARGIAIBaterijų išmontavimas ir sumontavimasNestabili mašinos padėtisBaterijas išmontuodami ir sumontuodami atkreipkite dė- mesį, kad mašina tvirtai stovėtų. DĖMESIOPoliškumo sukeitimas Elektroninės valdymo įrangos sugadinimas Prijungdami bateriją atkreipkite dėmesį į tinkamą poliš- kumą.DĖMESIOVisiškas išsikrovimasPažeidimo pavojus Prieš prietaisą pradėdami naudoti įkraukite baterijas.

1. Išleiskite nešvarų vandenį.

2. Nešvaraus vandens baką paverskite aukštyn.

3. Baterijas įdėkite į prietaisą taip, kaip nurodyta.

115 Ah, 2.815-091.080 Ah, 2.815-090.0105 Ah, 2.815-100.076 Ah, 2.815-099.01 Tarpo riboklis4. Prijunkite polius prie prijungimo laidų iš akumuliato-riaus montavimo komplekto.

5. Prijunkite jungiamąjį kabelį prie laisvų baterijos

6. Prietaiso pusės baterijos kištuką prijunkite prie bate-

rijos pusės baterijos kištuko.7. Nešvaraus vandens baką nulenkite žemyn.Baterijos išmontavimas몇 ATSARGIAIBaterijų išmontavimas ir sumontavimasNestabili mašinos padėtisBaterijas išmontuodami ir sumontuodami atkreipkite dė- mesį, kad mašina tvirtai stovėtų.

1. Raktinį jungiklį pasukite į padėtį „0“ ir ištraukite rak-

tą.2. Ištraukite baterijos kištuką.

3. Išleiskite nešvarų vandenį.

4. Nešvaraus vandens baką paverskite aukštyn.

5. Prietaiso pusėje atjunkite kabelį nuo neigiamo bate-

rijos gnybto.6. Atjunkite likusius kabelius nuo baterijų.7. Išimkite bateriją.8. Panaudotas baterijas šalinkite laikydamiesi galio- jančių taisyklių. Eksploatavimo pradžia Baterijos įkrovimas PAVOJUSNetinkamas įkroviklio naudojimasElektros smūgis Atkreipkite dėmesį į prietaiso gamyklinėje lentelėje nu- rodytą tinklo įtampą ir saugiklį. Įkroviklį naudokite tik sausoje patalpoje, kuri būtų pa- kankamai vėdinama.DĖMESIO Pavojingų dujų kaupimasis po baku per įkrovimo procesąSprogimo pavojus Prieš įkraudami mažai priežiūros reikalaujančias bateri- jas nešvaraus vandens baką paverskite aukštyn.DĖMESIONetinkamo įkroviklio naudojimasPažeidimo pavojus Įkroviklio neprijunkite prie prietaiso pusės baterijos kiš- tuko. Naudokite tik tokį įkroviklį, kuris tinka įmontuotos bateri- jos tipui. Perskaitykite įkroviklio gamintojo naudojimo instrukciją ir atkreipkite ypatingą dėmesį į saugos nurodymus. Vidutinis įkrovimo laikas yra apytikriai 10-15 val. Įkraunamą prietaisą naudoti draudžiama. Pastaba Prietaisas turi apsaugą nuo visiško išsikrovimo, t. y. pa- siekus mažiausią leistiną tapos lygį išjungiamas šepe- čio variklis ir turbina.

1. Prietaisą nuvarykite tiesiai prie įkroviklio stengda-

miesi išvengti įkalnių.

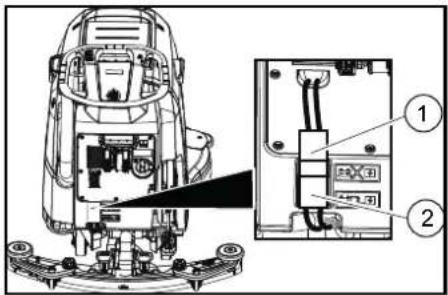

2. Ištraukite prietaiso pusės baterijos kištuką.

Švaraus vandens bako išleidimo angaNešvaraus vandens bako išleidimo angaŠvaraus vandens bako užpildymo lygis (25%) Vieta, kur reikia įstatyti įkroviklio kištuką Tvirtinimo taškas*Šluotos laikiklisDĖMESIOKlaidingas lizdasPažeidimo pavojusĮkroviklio kištuko čia kišti NEGALIMA Šepečio galvutės pakėlimo / nuleidimo pe- dalasŠepečio atblokavimo pedalas

Aprašymas Užsakymo Nr. 115 Ah, techninė priežiūra nereikalinga2.815-091.0 80 Ah, techninė priežiūra nereikalinga2.815-090.0 76 Ah, techninė priežiūra nereikalinga2.815-099.0 105 Ah, techninė priežiūra nereikalinga2.815-100.0Akumuliato-riaus blokasTalpa Įkroviklis2.815-091.0 115 Ah 6.654-329.02.815-090.0 80 Ah 6.654-329.02.815-099.0 76 Ah 6.654-329.02.815-100.0 105 Ah 6.654-329.0 1Lietuviškai 181 1 Prietaiso pusės baterijos kištukas 2 Baterijos pusės baterijos kištukas

3. Baterijos pusės baterijos kištuką prijunkite prie įkro-

4. Įkroviklio tinklo kištuką įkiškite į lizdą.

5. Įkrovimą atlikite laikydamiesi įkroviklio naudojimo

6. Prietaiso pusės baterijos kištuką prijunkite prie bate-

rijos pusės baterijos kištuko. Eksploatavimas DĖMESIOPavojinga situacija eksploatuojantSužalojimų pavojus Kilus pavojui atleiskite apsauginį jungiklį. Naudojamų medžiagų pripylimas Švaraus vandens pripylimas1. Atidarykite švaraus vandens bako dangtelį.2. Švaraus vandens (ne karštesnio nei 50 °C) pripilkite iki pylimo piltuvo apatinės briaunos.PastabaPilant švaraus vandens žarną galima užfiksuoti žarnos fiksatoriumi.3. Uždarykite švaraus vandens bako dangtelį. Nurodymai dėl valymo priemonių 몇 ĮSPĖJIMASNetinkamos valymo priemonėsPavojus sveikatai, prietaiso pažeidimasNaudokite tik rekomenduojamas valymo priemones. Jei naudojamos kitos valymo priemonės, operatorius prisii- ma didesnę riziką, susijusią su eksploatavimo saugumu ir nelaimingų atsitikimų pavojumi. Naudokite tik tokias valymo priemones, kuriose nėra tir-piklių, druskos ir vandenilio fluorido. Laikykitės ant valymo priemonių pateiktų saugos nuoro- dų.Pastaba Nenaudokite itin putojančių valymo priemonių. Rekomenduojamos valymo priemonėsValymo priemonė

1. Į švaraus vandens baką įpilkite valymo priemonės.

PastabaŠvaraus vandens bako pylimo piltuvo dangtelį galima naudoti tinkamam valymo priemonės kiekiui matuoti. Jo vidinėje dalyje yra skalė. Vandens kiekio nustatymas

1. Vandens kiekį nustatykite reguliavimo rankenėle,

pagal grindų dangos užteršimo laipsnį. Pastaba Pirmą kartą pabandykite valyti su nedideliu vandens kiekiu. Po to vandens kiekį palaipsniui didinkite, kol pa- sieksite pageidaujamą valymo rezultatą. Pastaba Kai švaraus vandens bakas yra tuščias, šepečio galvutė veikia toliau be skysčio tiekimo.Siurbimo sijos nustatymasPolinkio nustatymasPolinkį reikia nustatyti taip, kad siurbimo sijos siurbimo plokštelės būtų tolygiai prispaustos prie grindų visu il- giu.

1. Padėkite prietaisą ant paviršiaus be nuolydžio.

2. Raktinį jungiklį nustatykite į padėtį „ĮJUNGTA“. Pri-

dėkite siurbimo siją.

3. Prietaisą šiek tiek pavarykite pirmyn.

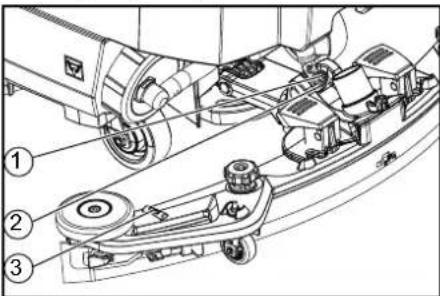

4. Nuskaitykite gulsčiuką.1 Varžtas2 Veržlė3 Gulsčiukas5. Atsukite veržlę.

6. Varžtą nustatykite taip, kad gulsčiuko rodmuo būtų

tarp dviejų brūkšnelių.

7. Priveržkite veržlę.

8. Norėdami patikrinti naują prietaiso nustatymą vėl

pavarykite prietaisą truputį į priekį. Jei reikia, pakar- tokite nustatymo procesą.

9. Raktinį jungiklį nustatykite į padėtį „IŠUNGTA“.

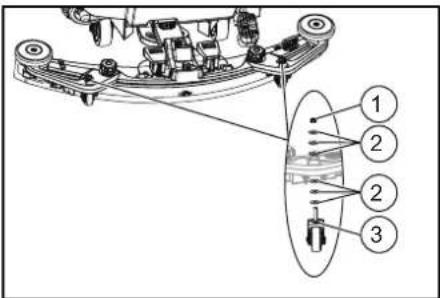

Aukščio nustatymas Reguliuojant aukštį keičiasi su grindimis besiliečiančių siurbimo plokštelių išlinkis.Pastaba Pagrindinis nustatymas: 3 poveržlės aukščiau, 3 po- veržlės žemiau siurbimo sijos. Nelygios grindys: 5 poveržlės aukščiau, 1 poveržlė žemiau siurbimo sijos. Labai lygios grindys: 1 poveržlė aukščiau, 5 poveržlės žemiau siurbimo sijos.1. Atsukite veržles.1 Veržlė2 Poveržlė

3 Tarpo reguliavimo ritinėlis su laikikliu

2. Tarp siurbimo sijos ir reguliavimo ritinėlio uždėkite

norimą skaičių poveržlių.

3. Likusias poveržles įstatykite virš tarpo reguliavimo ritinėlio.4. Veržlę prisukite ir tvirtai priveržkite.

5. Pakartokite procesą su antru reguliavimo ritinėliu.

Pastaba Abu reguliavimo ritinėlius nustatykite į tą patį aukštį. ValymasPrietaiso įjungimas

1. Raktinį jungiklį pasukite į padėtį „1“.

Ekrane iš eilės rodoma:● „Kärcher“ ● Baterijos įkrovimo lygis ir eksploatacinių valandų skaičius ● Laikas iki kitos aptarnavimo tarnybos apžiūros ● Programinės įrangos versija, valdymo dalis ● Baterijos įkrovos būsena ir eksploatacinių valandų skaičius („BD 50/55 C Classic Bp“) Baterijos įkrovos būsena ir greitis („BD 50/55 W Classic Bp“)VažiavimasPastaba Judėjimo kryptį galima pakeisti valant. Taip kelis kartus pavažiavus pirmyn ir atgal galima intensyviai valyti pa- sirinktą vietą.

1. Važiavimo krypties jungiklį nustatykite į padėtį „pir-

myn“.ValymasPastaba Norint pagerinti siurbimo rezultatą, galima reguliuoti si- urbimo sijos polinkį ir aukštį (žr. skyrių Siurbimo sijos nustatymas).PastabaJei nešvaraus vandens bakas pilnas, plūdė uždaro siur- bimo angą ir siurbimo turbina veikia padidintu sūkių skaičiumi. Tokiu atveju pakelkite siurbimo siją ir važiuo- kite ištuštinti nešvaraus vandens bako.

1. Pasukite darbinio greičio reguliatorių ties norima

verte.Ekrane nustatymo metu rodomas greitis. Rodoma didžiausio greičio procentais.2. Nustatykite vandens kiekį reguliavimo vožtuvu.3. Siurbimo sijos svirtį paspauskite žemyn.Siurbimo sija nuleidžiama.Siurbimas įjungiamas.

4. Šepečio galvutės pedalą paspauskite žemyn, atblo-

kuokite ir paleiskite aukštyn.

5. Apsauginį jungiklį patraukite link stūmimo rankenos.

Šepečio galvutė pradeda veikti ir prietaisas juda nu- statytu greičiu.Darbo užbaigimasValymo užbaigimas

1. Apsauginį jungiklį atleiskite.

2. Šepečio galvutės pedalą paspauskite žemyn ir už-

blokuokite.3. Dar šiek tiek pavažiuokite.Nusiurbiamas likęs vanduo.4. Pakelkite siurbimo siją. Siurbimas dar tęsiamas 10 sekundžių.

5. Raktinį jungiklį pasukite į padėtį „0“.

6. Prireikus įkraukite bateriją.

Nešvaraus vandens išleidimas몇 ĮSPĖJIMASNetinkamas nuotekų šalinimasAplinkos teršimas Laikykitės vietinių nuotekų tvarkymo taisyklių.

1. Išleidimo žarną išimkite iš laikiklio ir nuleiskite į tin-

kamą įrenginį vandeniui surinkti.

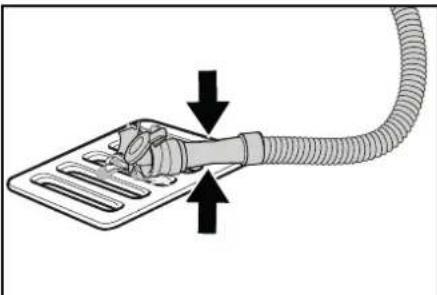

2. Dozavimo įtaisą suspauskite arba užlenkite.

3. Atidarykite dozavimo įtaiso dangtelį.

4. Išleiskite nešvarų vandenį. Vandens kiekį reguliuoki-

te spausdami arba lenkdami.5. Nešvaraus vandens baką praskalaukite švariu van-deniu.Greitas švaraus vandens išleidimas1. Atsukite švaraus bako išleidimo angos dangtelį.2. Leiskite švariam vandeniui ištekėti.3. Uždėkite ir priveržkite švaraus bako išleidimo angos dangtelį.Pastaba Priveržę įsitikinkite, kad žarnos jungtis švaraus vandens bako dangtelyje yra žemiausiame taške. Transportavimas PAVOJUSVažiavimas nuolydžiuSužalojimo pavojusPrietaisą sava eiga pakraukite ir iškraukite tik jei nuoly- dis neviršija didžiausios vertės (žr. skyrių Techniniai duomenys).Važiuokite lėtai.몇 ATSARGIAINesilaikant svorio nuorodos Sužalojimų ir materialinės žalos pavojus Naudojimas Valymo priemo-nė Visų vandeniui atsparių grindų valy- mas einamosios priežiūros metuRM 746RM 756RM 780 Blizgių paviršių (pvz., granito) valy- mas einamosios priežiūros metuRM 755 es Pramoninių grindų pagrindinis ir ei- namosios priežiūros valymasRM 69 ASFPorceliano plytelių pagrindinis ir ei-namosios priežiūros valymasRM 753 Plytelių sanitarinėse zonose valy- mas einamosios priežiūros metuRM 751 Sanitarinių zonų valymas ir dezinfe- kavimasRM 732 Visų šarmams atsparių grindų (pvz., PVC) apnašų sluoksnio pašalinimasRM 752 Linoleumo grindų dangos apnašų sluoksnio pašalinimasRM 754

3182 Lietuviškai Gabendami atsižvelkite į įrenginio svorį. Kraukite įrenginį tik padedant kitam asmeniui arba nau- dojantis eigos mechanizmu.

1. Šepečio galvutės pedalą paspauskite žemyn ir už-

blokuokite.2. Pakelkite siurbimo siją.

3. Raktinį jungiklį pasukite į padėtį „1“.

4. Važiavimo kryptį pasirinkite važiavimo krypties jun-gikliu.

5. Apsauginį jungiklį patraukite link stūmimo rankenos.

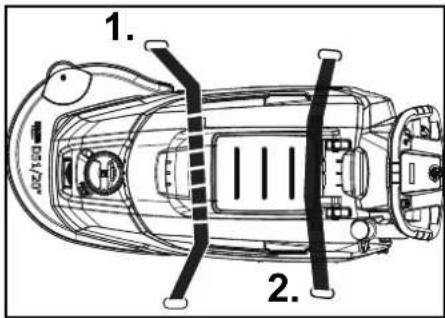

6. Transportuojant įrenginį transporto priemonėse, už-

fiksuokite jį naudodami tvirtinimo akis ir laikydamiesi galiojančių gairių, kad neslystų ir neapvirstų. Sandėliavimas 몇 ATSARGIAINesilaikant svorio nuorodos Sužalojimų ir materialinės žalos pavojus Laikydami atsižvelkite į prietaiso svorį. DĖMESIOŠaltisPrietaiso sugadinimas užšalus vandeniui Iš prietaiso išleiskite visą vandenį. Laikykite prietaisą nuo šalčio apsaugotoje vietoje. ● Prietaisą galima laikyti tik patalpose. ● Prieš ilgos trukmės sandėliavimą visiškai įkraukite baterijas. ● Sandėliuodami baterijas iki galio įkraukite ne rečiau kaip kartą per mėnesį. Kasdieninė ir techninė priežiūra PAVOJUSAtsitiktinis įrenginio paleidimasSužalojimo pavojus, elektros smūgis Prieš visus darbus su prietaisu raktinį jungiklį nustatyki- te į padėtį „0“ ir ištraukite raktą. Ištraukite įkroviklio tinklo kištuką. Išleiskite ir pašalinkite nešvarų ir švarų vandenį. Saugos patikra / techninės priežiūros sutartis Su pardavėju galite susitarti dėl reguliarios saugos pati- kros arba sudaryti techninės priežiūros sutartį. Pasikon- sultuokite šiuo klausimu. Techninės priežiūros intervalai Po kiekvieno naudojimoDĖMESIONetinkamas valymasPažeidimo pavojus.Ant prietaiso nepurkškite vandens. Nenaudokite agresyvių valiklių. Išsamus atskirų techninės priežiūros darbų aprašymas pateiktas skyriuje Techninės priežiūros darbai. Išleiskite nešvarų vandenį. Nešvaraus vandens baką praskalaukite švariu van- deniu. Prietaiso išorę nuvalykite drėgna, švelniu muilo tir- palu sudrėkinta šluoste. Patikrinkite ir, jei reikia, išvalykite pūkelių filt ravimo siet elį. Išvalykite stambių nešvarumų tinklelį. Nuvalykite siurbimo plokšteles, patikrinkite, ar nesu- sidėvėję, ir prireikus sureguliuokite aukštį arba pa- keiskite. Patikrinkite, ar diskiniai šepečiai nesusidėvėję, ir, jei reikia, pakeiskite. Įkraukite bateriją. Jeigu baterijos įkrova mažesnė kaip 50 proc., ba- teriją įkraukite nepertraukiamai ir iki galo. Je igu baterijos įkrova didesnė kaip 50 proc., ba- teriją įkraukite tik jei per kitą naudojimą prireiks iki galo įkrautos baterijos.Kartą per savaitę Dažnai naudojant, bateriją bent kartą per savaitę reikia nepertraukiamai ir iki galo įkrauti.Kas mėnesį Išsamus atskirų techninės priežiūros darbų aprašymas pateiktas skyriuje Techninės priežiūros darbai.

1. Ištuštinkite švaraus vandens talpyklą ir išskalaukite

nuosėdas.2. Išvalykite švaraus vandens filtrą.

3. Išvalykite plūdę ir pūkelių filtravimo sietelį.

4. Patikrinkite, ar nesioksiduoja baterijų gnybtai ir, jei

reikia, nuvalykite šepečiu. Patikrinkite, ar tvirtai lai- kosi sujungimo laidas.5. Nuvalykite sandariklius tarp nešvaraus vandens ba- ko ir dangtelio, patikrinkite, ar jie sandarūs, prireikus pakeiskite.

6. Jei baterijos yra prižiūrimos, patikrinkite elektrolito

7. Jeigu prietaisas ilgesnį laiką nebus naudojamas, jis

laikomas tik su iki galo įkrautomis baterijomis. Bate- riją bent kartą per mėnesį reikia iki galo įkrauti. Kas metus Privalomą patikrą paveskite atlikti klientų tarnybai. Techninės priežiūros darbai Siurbimo plokštelių apsukimas arba pakeitimas Jei siurbimo plokštelės nusidėvėjo, jas reikia apsukti ar- ba pakeisti.1. Nuimkite siurbimo siją.

2. Išsukite žvaigždinę rankenėlę.

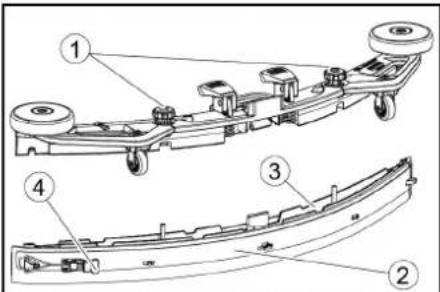

1 Žvaigždės formos rankenėlė 2 Suveržimo juosta 3 Siurbimo sijos vidinė dalis 4 Užraktas

3. Ištraukite siurbimo sijos vidinę dalį.

4. Atidarykite užraktą.5. Pašalinkite suveržimo juostą.6. Ištraukite siurbimo plokšteles iš vidinės dalies.

1 Galinė siurbimo plokštelė 2 Priekinė atraminė plokštelė 3 Siurbimo sijos vidinė dalis 4 Suveržimo juosta7. Paspauskite pasuktas arba naujas siurbimo plokšte- les ant siurbimo sijos vidinės dalies mazgelių.

8. Pritvirtinkite suveržimo juostą.

9. Siurbimo sijos vidinę dalį įstumkite į viršutinę dalį.

10. Prisukite ir tvirtai priveržkite žvaigždinę rankenėlę.

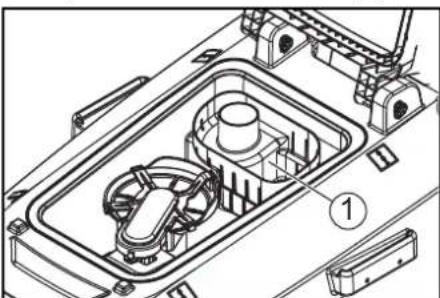

Stambių nešvarumų tinklelio valymas

1. Atidarykite nešvaraus vandens bako dangtelį.

1 Stambių nešvarumų tinklelis

2. Stambių nešvarumų tinklelį patraukite aukštyn.

3. Stambių nešvarumų tinklelį išskalaukite tekančiu

4. Stambių nešvarumų tinklelį įstatykite į nešvaraus

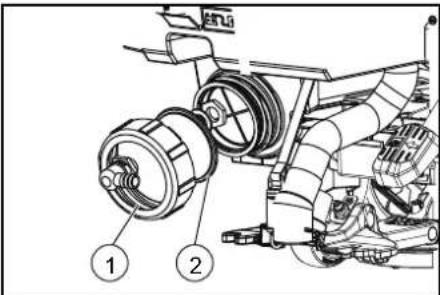

vandens baką.Švaraus vandens filtro valymas

1. Išleiskite švarų vandenį (žr. skyrių Greitas švaraus

vandens išleidimas).2. Atsukite švaraus vandens bako dangtelį.1 Švaraus vandens bako dangtelis2 Švaraus vandens filtras3. Nuimkite švaraus vandens filtrą ir praskalaukite van-deniu.

4. Švaraus vandens filtrą įstatykite.

5. Užsukite švaraus vandens bako dangtelį.

Nuoroda: priveržę įsitikinkite, kad žarnos jungtis švaraus vandens bako dangtelyje yra žemiausiame taške.Plūdės ir filtro tinklelio valymas1. Atidarykite nešvaraus vandens bako dangtelį.1 Fiksavimo kablys2 Plūdė 3 Pūkelių filtravimo sietelis 4 Plūdės korpusas

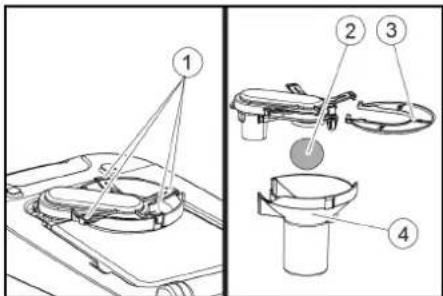

2. Atlaisvinkite fiksavimo kablius.

3. Plūdės korpusą nutraukite į apačią.

4. Plūdę išimkite iš plūdės korpuso ir nuvalykite.

5. Nuimkite ir išvalykite pūkelių filtrą.

6. Visas dalis surinkite atvirkštine tvarka.Diskinio šepečio keitimasPastaba

Pakeiskite diskinius šepečius, kai šerių ilgis pasiekė 10 mm.

1. Pakelkite šepečio galvutę.

2. Šepečio atblokavimo pedalą paspauskite žemyn.

3. Diskinį šepetį ištraukite šone, po šepečio galvute.

4. Naują diskų šepetį laikykite po valymo galvute,

stumkite aukštyn ir užfiksuokite.

1 2Lietuviškai 183 Pagalba trikčių atveju PAVOJUS Atsitiktinis įrenginio paleidimas Sužalojimo pavojus, elektros smūgis Prieš visus darbus su prietaisu raktinį jungiklį nustatyki- te į padėtį „0“ ir ištraukite raktą. Ištraukite įkroviklio tinklo kištuką. Išleiskite ir pašalinkite nešvarų ir švarų vandenį. Kilus triktims, kurių nepavyksta pašalinti vadovau- jantis šia lentele, kreipkitės į klientų tarnybą. 몇 ĮSPĖJIMAS Būkite atidūs, kai artėjate prie aklinų kampų, krūmynų

džių arba tų objektų, kurie jums apriboja apžvelgia- mumą. Garantija Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu- statytos garantijos sąlygos. Galimus įrenginio gedimus garantijos galiojimo laikotarpiu pašalinsime nemoka- mai, jei tokių gedimų priežastis buvo netinkamos me- džiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią kli- entų aptarnavimo tarnybą pateikdami pirkimą patvirti- nantį kasos kvitą. (Adresą rasite kitoje pusėje) Priedai Triktis Šalinimas Prietaiso nepavyksta paleisti 1. Raktinį jungiklį pasukite į padėtį „1“.

2. Paspauskite apsauginį jungiklį.

3. Įkiškite baterijos kištuką.

4. Patikrinkite ir, jei reikia, įkraukite bateriją.

5. Patikrinkite, ar prijungti baterijos gnybtai.

Nepakankamas vandens kiekis 1. Patikrinkite švaraus vandens bako užpildymo lygį ir, jei reikia, papildykite.

2. Vandens kiekio reguliavimo rankenėle padidinkite vandens kiekį.

3. Išvalykite švaraus vandens filtrą.

4. Patikrinkite, ar neužsikimšę žarnos ir, jei reikia, išvalykite.

Per mažas siurbimo našumas 1. Išjunkite prietaisą ir išleiskite nešvarų vandenį. 2. Nuvalykite sandariklius tarp nešvaraus vandens bako ir dangtelio, patikrinkite, ar jie sandarūs. Prireikus pakeiskite.

3. Patikrinkite, ar siurbimo žarna tinkamai prijungta prie nešvaraus vandens bako.

4. Patikrinkite, ar neužsiteršęs pūkelių filtravimo sietelis. Prireikus išvalykite.

5. Nuvalykite ant siurbimo sijos sumontuotas siurbimo plokšteles, prireikus apsukite arba pakeiskite.

6. Patikrinkite, ar uždarytas nešvaraus vandens išleidimo žarnos dangtelis.

7. Patikrinkite siurbimo sijos nustatymą ir, jei reikia, pakoreguokite.

8. Patikrinkite, ar neužsikimšusi siurbimo žarna ir, jei reikia, išvalykite.

9. Patikrinkite, ar siurbimo žarna sandari ir, jei reikia, pakeiskite.

Nepakankamas valymo rezultatas 1. Sumažinkite greitį.

2. Patikrinkite, ar šepečiai nesusidėvėję, ir, jei reikia, pakeiskite.

3. Patikrinkite, ar naudojate tinkamo tipo šepečius ir valymo priemonę.

Siurbimo turbina veikia didesniu sū- kių skaičiumi

Išleiskite nešvarų vandenį.

2. Išvalykite plūdę.

3. Patikrinkite ir, jei reikia, išvalykite pūkelių filtravimo sietelį.

4. Patikrinkite, ar neužsikimšusi siurbimo žarna ir, jei reikia, išvalykite.

5. Patikrinkite, ar neužsikimšusi siurbimo sija ir, jei reikia, užsikišimą pašalinkite.

Šepetys nesisuka 1. Patikrinkite, ar šepečio neblokuoja pašalinės medžiagos, ir, jei reikia, jas pašalinkite. Valymo metu prietaisas vibruoja 1. Naudokite minkštesnį šepetį. Aprašymas Dalies Nr. Aprašymas Diskinis šepetys, sukomplektuotas, raudonas D51 9.753-021.0 Bendram valymui, visiems paviršiams. Diskinis šepetys (labai minkštas) 4.905-028.0 Jautrioms grindims valyti ir poliruoti. Diskinis šepetys (minkštas) 4.905-027.0 Pagamintas iš natūralaus pluošto, valymui ir poliravimui. Diskinis šepetys (vidutiniškai minkštas) 4.905-026.0 Bendram valymui, visiems paviršiams. Diskinis šepetys (kietas) 4.905-029.0 Sukietėjusiam purvui ir giliajam valymui. Tik nejautriems paviršiams. Varantysis diskas, 479 mm 4.762-534.0 Valymui su padais. Su sparčiojo keitimo mova ir centriniu fiksatoriumi. Padas, 500 mm, (minkštas) 6.371-146.0 Su natūraliais šeriais, poliravimui. Efektyviai pašalina nusitrynusias vietas. Padas, 508 mm, (minkštas) 6.369-468.0 Smulkių grūdelių, tinka grindims poliruoti. Padas, 508 mm (vidutiniškai minkštas) 6.369-079.0 Visų rūšių grindims valyti. Padas, 508 mm (vidutiniškai kietas) 6.369-078.0 Sukietėjusiam purvui pašalinti ir giliajam valymui. Padas, 508 mm (kietas) 6.369-077.0 Smarkiai užterštoms grindims valyti ir giliajam valymui. Deimantinis padas, 508 mm (šiurkštus) 6.371-260.0 Pirminiam valymui / restauravimui. Pašalina mažus įbrėžimus, švariam, iš dalies blizgiam paviršiui. Paviršiams paruošti prieš naudojant geltoną padą. Kaip kristalizacinis padas bazinei kristalizacijai. Deimantinis padas, 508 mm (vidutinis) 6.371-261.0 Pirminiam valymui / restauravimui. Pašalina smulkius įbrėžimus homogeniškam ir blizgiam paviršiui. Paviršiams paruošti prieš naudojant žalią deimantinį padą. Kaip kristalizacinis padas veidrodinio blizgesio kristalizacijai. Deimantinis padas, 508 mm (smulkus) 6.371-240.0 Skirtas nesunkiai poliruoti laminato grindis, mozaikinius ir natūralaus akmens paviršius. Valyti eina- mosios priežiūros metu po balto ir geltono padų naudojimo. Mikropluošto padas, 508 mm 6.371-271.0 Puiki valymo jėga. Efektyviai valo ir keraminio granito plyteles. Melamino padas, 508 mm 6.371-025.0 Melamino pado rinkinys efektyviam mikroakytų paviršių valymui. Siurbimo sija, 850 mm 4.778-008.0 Parabolinė siurbimo sija, siurbimo plokštelės iš dilimui atsparaus, raudono „Linatex“, su atraminiais ritinėliais. Siurbimo plokštelės, 33 colių, raudonos 4.400-011.0 Iš „Linatex“, atsparios dilimui. Siurbimo plokštelės, 33 colių, skaidrios 4.400-005.0 Iš PU, atsparios alyvai.184 Lietuviškai Techniniai duomenys Pasiliekame teisę daryti techninius pakeitimus. ES atitikties deklaracija Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsau- gos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo ga- lios. Produktas: Grindų valytuvas Tipas: 1.127-xxx Atitinkamos ES direktyvos 2006/42/EB (+2009/127/EB) 2014/30/ES 2014/53/ES (TCU) Taikomi darnieji standartai EN 60335-1 EN 60335-2-72 EN 60335-2-29 EN 62233: 2008 EN 55012: 2007 + A1: 2009 EN 61000-6-2: 2005 TCU EN 300 328 V2.1.1 EN 300 330 V2.1.1 EN 300 440 V2.1.1 EN 301 511 V12.5.1 EN 62368-1:2014+A11:2017 Taikomi nacionaliniai standartai

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus. Dokumentacijos tvarkytojas: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Vinendenas, Vokietija Tel.: [phone] Faks.: [phone] Vinendenas, 2019-01-25 BD 50/55 W Classic Bp BD 50/55 C Classic Bp Įrenginio galios duomenys Vardinė įtampa V24 24 Baterijos talpa Ah (5 h) 80 / 115 80 / 115 Vidutinis galingumas W 880 750 Variklio galia W 130 - Siurbimo turbinos galia W 250 250 Šepečio varomojo mechanizmo galia W 500 500 Teorinis našumas m

/h 2550 2040 Švaraus vandens bako talpa l 55 55 Nešvaraus vandens bako talpa l 55 55 Didž. vandens temperatūra °C 50 50 Didž. vandens slėgis bar 0,06 0,06 Didž. darbo srities pakilimas % 2 2 Siurbimas Siurbimo našumas, oro kiekis l/s 24 24 Siurbimo našumas, vakuumas kPa (mbar) 9,5 (95) 9,5 (95) Valymo šepečiai Darbinis plotis mm 510 510 Šepečio skersmuo mm 510 510 Šepečio sūkių skaičius 1/min

Šepečio prispaudimo slėgis kg ≥ 27 ≥ 27 Matmenys ir svoriai Leistinas bendras svoris kg

Tuščio įrenginio masė (transportavimo masė)kg115110 Baterijų skyriaus matmenys mm 330 x 355 x 290 330 x 355 x 290 Nustatyta vertė pagal EN 60335-2-72 Bendra vibracijos vertė m/s
