Produkto tipas	Savaeigė pramoninė plovimo mašina
Markė	Kärcher
Modelis	B 260 RI Bp
Matmenys (Ilgis × Plotis × Aukštis)	1925 × 1040 × 1565 mm (be stogo) / 2560 × 1340 × 2200 mm (Combo su stogu)
Svoris paruoštas darbui (su baterijomis ir pilnais rezervuarais)	1641-1845 kg priklausomai nuo versijos
Rezervuaro talpa švarus vanduo / nešvarus vanduo	260 L / 260 L
Baterija	36 V, 630 Ah, įkrovimo laikas 10 h
Darbinis plotis	1000 mm (R100), 1200 mm (R120) arba 1000 mm (D100)
Maksimalus važiavimo greitis	10 km/h pirmyn, 6 km/h atgal
Maksimalus nuolydis darbo metu	15 % (RI versijos) / 10 % (RI Combo versijos)
Valymo programos	Transportavimas, Eko, Automatinis plovimas, Šveitimas, Siurbimas, Poliravimas
Siurbimo galia	Dėmesys 14 kPa (140 mbar), oro srautas 28 L/s × 2
Traukos variklio galia	2200 W
Siurbimo variklio galia	2 × 840 W
Šepečio variklio galia	2 × 1100 W
Saugos įtaisai	Saugos jungiklis, sėdynės jungiklis, terminė apsauga, stovėjimo stabdys
Triukšmo lygis	L_pA 73 dB(A), L_WA 94 dB(A)
Apsaugos klasė	IPX3

Dažnai užduodami klausimai - B 260 RI Bp Kärcher

Kaip įkrauti B 260 RI Bp bateriją?

Norėdami įkrauti bateriją, pastatykite prietaisą tinkamoje patalpoje (minimalus tūris pagal bateriją). Pakelkite sėdynę aukštyn, atjunkite baterijos kištuką ir prijunkite prie įkroviklio. Įjunkite įkroviklį į 230 V (16 A) lizdą. Įkrovimo laikas yra apie 10-12 valandų. Nenaudokite prietaiso įkrovimo metu. Po įkrovimo atjunkite įkrovimo kabelį ir vėl prijunkite bateriją.

Kokia vandens rezervuarų talpa?

Prietaisas turi du rezervuarus: 260 litrų švaraus vandens rezervuaras ir 260 litrų nešvaraus vandens rezervuaras. Nešvaraus vandens rezervuare yra plūdė ir stambiųjų priemaišų krepšelis.

Kokį ploviklį naudoti?

Naudokite tik Kärcher rekomenduojamus ploviklius, be tirpiklių, be druskos rūgšties ar fluorido rūgšties. Venkite stipriai putojančių produktų. Įprasti plovikliai yra RM 756, RM 746, RM 69 ir kt. Maksimali dozė yra 3% per pasirenkamą DOSE įrenginį.

Kaip išpilti nešvaraus vandens rezervuarą?

Ištraukite nešvaraus vandens išpylimo žarną iš laikiklio, nuleiskite galą virš surinkimo talpos ir atidarykite žarnos dangtelį. Kad vanduo lengviau tekėtų, atidarykite uždarymo vožtuvą rezervuaro gale. Naudokite purškimo pistoletą rezervuarui išplauti per programą „Rezervuaro plovimas“.

Kaip pakeisti šepečius?

Diskiniams šepečiams (D100): Atidarykite šoninį dangtį, paspauskite laikiklį žemyn, išimkite susidėvėjusį diską ir uždėkite naują, užfiksuodami jį. Riedmenų šepečiams (R100/R120): Atidarykite šoninį dangtį, nuimkite apsauginį vožtuvą, ištraukite susidėvėjusį riedmenį ir įdėkite naują, įsitikindami, kad jis tinkamai sulygiuotas su velenu. Patikrinkite geltonų šerių nusidėvėjimą.

Kaip sureguliuoti siurbimo antgalį?

Pastatykite mašiną ant lygaus paviršiaus, pasirinkite programą „Siurbimas“ ir šiek tiek pajudėkite pirmyn, kad nuleistumėte siurbimo strypą. Naudokite gulsčiuką polinkiui reguliuoti: atlaisvinkite M12 veržlę ir sukite varžtą, kol gulsčiukas bus tarp dviejų žymų. Priveržkite veržlę. Siurbimo lūpa turi tolygiai remtis į grindis.

Ką daryti, jei ekrane rodomas gedimas?

Jei pasirodo skaitmeninis kodas, nustatykite programuotoją į '0', palaukite, kol ekranas užges, tada grįžkite į ankstesnę programą. Jei gedimas išlieka, vadovaukitės trikčių šalinimo lentelės instrukcijomis (pvz., išsikrovusi baterija, pilnas nešvaraus vandens rezervuaras ir kt.). Jei nėra jokio ekrano pranešimo, patikrinkite saugiklius, baterijos jungtis ir filtrus. Jei reikia, kreipkitės į techninės priežiūros tarnybą.

Kaip prižiūrėti prietaisą?

Po kiekvieno naudojimo išpilkite nešvarų vandenį, išvalykite pūkų filtrą, patikrinkite siurbimo lūpas ir šepečius. Kiekvieną savaitę visiškai įkraukite bateriją. Kartą per mėnesį patikrinkite polių oksidaciją ir išvalykite sandariklius. Kartą per metus techninės priežiūros tarnyba turi atlikti patikrinimą. Mašinoje yra priežiūros skaitikliai.

Kokie yra didžiausi leistini nuolydžiai?

Darbo metu didžiausias nuolydis važiavimo kryptimi yra 15% RI versijoms ir 10% RI Combo versijoms. Skersine kryptimi nuolydis neturi viršyti 15%. Transportavimo metu didžiausias nuolydis yra 25% trumpame atstume (maks. 10 m). Niekada nenaudokite ant didesnių nuolydžių.

Kaip naudoti išmanųjį raktą?

Mašina naudoja trijų tipų išmaniuosius raktus: pilką (prižiūrėtojas), geltoną (operatorius) ir baltą (fiksuoti nustatymai). Įdėkite raktą į valdymo pultą. Geltonas raktas leidžia keisti programų parametrus (greitį, slėgį, srautą). Pilkas raktas suteikia prieigą prie išplėstinių nustatymų (skaitikliai, raktų valdymas, kalbos). Baltas raktas užrakina iš anksto nustatytus nustatymus.

NAUDOJIMO INSTRUKCIJA B 260 RI Bp Kärcher

Bendrosios nuorodos 148

Veikimas.... 148

Numatomasis naudojimas.... 148

Aplinkos apsauga.... 149

Garantija 149

Priedai ir atsarginės dalys 149

Tiekimo apimtis 149

Saugos nurodymai 149

Mašinos aprašymas 149

Montavimas.... 150

Eksploatavimas 151

Darbo užbaigimas 152

Pilkas išmanusis raktas.... 153

Geltonas išmanusis raktas 153

Baltos spalvos išmanusis raktas 154

Gabenimas.... 154

Sandéliavimas.... 154

Einamasis remontas ir techninė priežiūra ...... 154

Trikčių šalinimas.... 155

Techniniai duomenys 157

ES atitikties deklaracija 158

Bendrosios nuorodos

Prieš pradėdami naudotis prietaisu, perskaitykite šią originalią naudojimo instrukciją ir pridedamus saugos

nurodymus. Laikykitės jų.

Išsaugokite abi knygeles vélesniam naudojimui arba ki-

tam prietaiso savininkui.

Veikimas

Šis valymo / siurbimo jrenginys skirtas lygioms grindims valyti drėgnuoju būdu arba poliruoti.

Naudojant Combo variantą prieš valymą palaidi nešvarumai surenkami šlavimo įtaisu.

Pasirinkus vandens, valiklio kiekį, prispaudimo slėgį ir važiavimo greitį mašiną galima pritaikyti konkrečioms valymo užduotims.

Ilgalaikiam efektyviam valymui užtikrinti reikia

1000 mm, 1200 mm pločio darbo vietą ir 260 l talpos talpyklų švariam bei nešvariam vandeniui.

Mašina turi traukos pavarą, traukos variklj maitina traukos elektros akumuliatorius. Elektros akumuliatorius galima jkrauti jkrovikliu, prijungtu prie 230 V kištukinio lizdo.

Elektros akumuliatorius ir jkroviklis jau pateikiami kartu su pakuotės variantais.

Pastaba

Priklausomai nuo valymo užduoties, prietaise galima sumontuoti įvairių priedų. Prašykite mūsų katalogo arba apsilankykite mūsų interneto svetainėje www.kaercher.com.

Numatomasis naudojimas

Ši mašina tinka naudoti komerciniais ir pramoniniais tikslais, pvz., logistikos patalpose, gamyklose, pramosės įmonėse, automobilių stovėjimo aikštelėse, mugėse ir mažmeninėje prekyboje. Šią mašina naudokite tik pagal šioje naudojimo instrukcijoje pateiktus duomenis.

- Mašiną galima naudoti tik drėgmei ir poliravimui at-sparioms lygioms grindims valyti.

- Mašina skirta grindims patalpose arba dengtiems paviršiams valyti. Kitais atvejais reikia patikrinti, ar galima naudoti kitokius šepečius arba šlavimo įtai-są.

- Darbinės temperatūros diapazonas yra nuo +5 °C iki +40 °C.

- Mašina netinka jšalusioms grindims valyti (pvz., šaldymo patalpose).

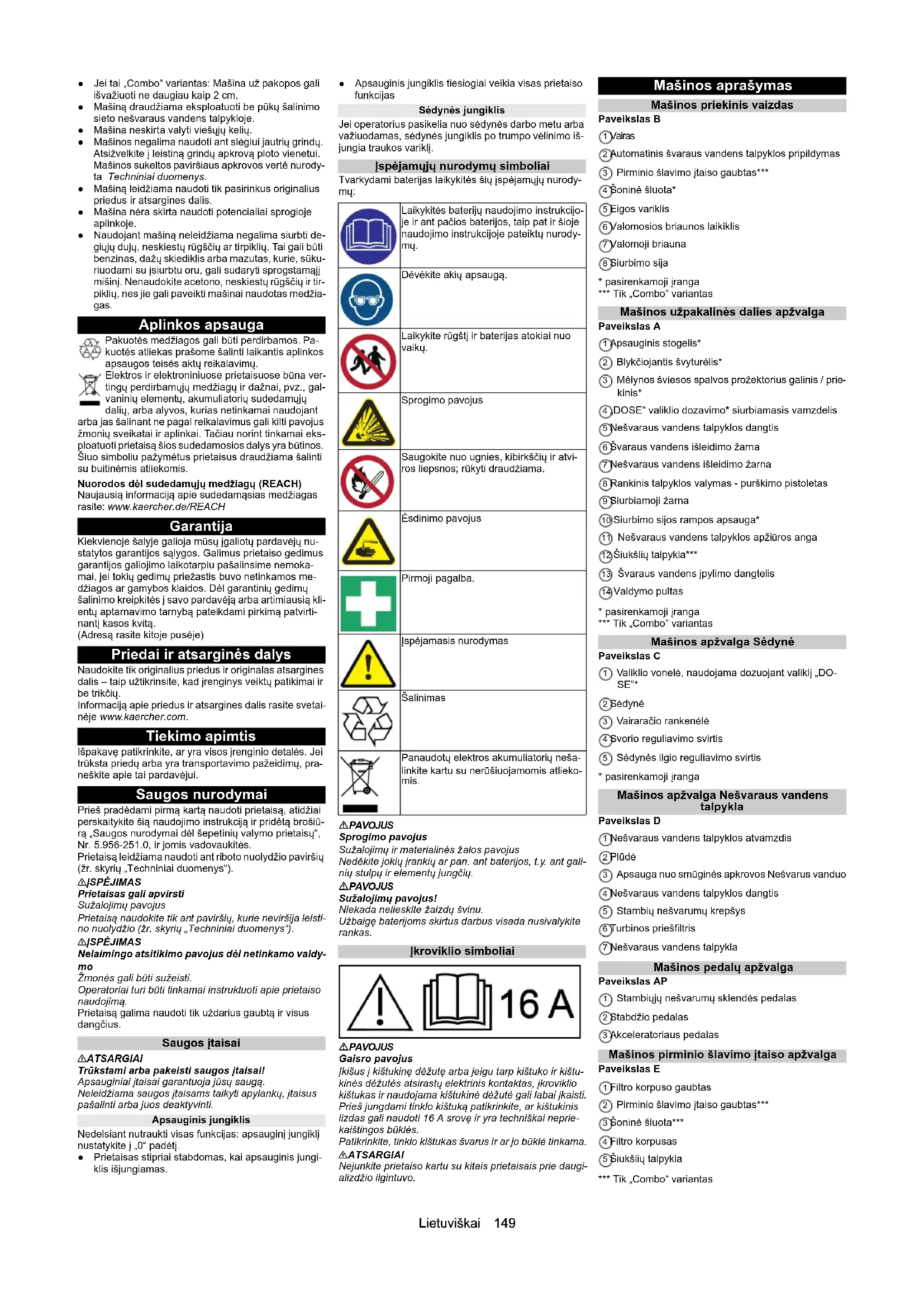

• Jei tai „Combo“ variantas: Mašina už pakopos gali išvažiuoti ne daugiau kaip 2 cm.
• Mašiną draudžiama eksploatuoti be pūkų šalinimo sieto nešvaraus vandens talpykloje.
  • Mašina neskirta valyti viešuju kelių.
• Mašinos negalima naudoti ant slėgiui jautrių grindų. Atsižvelkite į leistiną grindų apkrova ploto vienetui. Mašinos sukeltos paviršiaus apkrovos vertė nurodyta Techniniai duomenys.
• Mašiną leidžiama naudoti tik pasirinkus originalius priedus ir atsargines dalis.
• Mašina néra skirta naudoti potencialiai sprogioje aplinkoje.
• Naudojant mašiną neleidżiama negalima siurbti degiųjų dujų, neskiestų rūgščių ar tirpiklių. Tai gali būti benzinas, dažų skiediklis arba mazutas, kurie, sūkuriuodami su įsiurbtu oru, gali sudaryti sprogstamajį mišinį. Nenaudokite acetono, neskiestų rūgščių ir tirpiklių, nes jie gali paveikti mašinai naudotas medžiagas.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas prašome šalinti laikantis aplinkos apsaugos teisės aktų reikalavimų.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamųjų medžiagų ir dažnai, pvz., galvaninių elementų, akumuliatorių sudedamųjų

dalių, arba alyvos, kurias netinkamai naudojant arba jas šalinant ne pagal reikalavimus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eks- ploatuoti prietaisą šios sudedamosios dalys yra būtinos. Šiuo simboliu pažymėtus prietaisus draudžiama šalinti su buitinėmis atliekomis.

Nuorodos dėl sudedamųjų medžiagų (REACH)

Naujausią informaciją apie sudedamąsias medżiagas rasite: www.kaercher.de/REACH

Garantija

Kiekvienoje šalyje galioja mūsų igaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos klaidos. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Tiekimo apimtis

Išpakavę patikrinkite, ar yra visos įrenginio detalės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Saugos nurodymai

Prieš pradėdami pirmą kartą naudoti prietaisą, atidžiai perskaitykite šią naudojimo instrukciją ir pridėtą brošiūrą „Saugos nurodymai dėl šepetinių valymo prietaisų“, Nr. 5.956-251.0, ir jomis vadovaukitės.

Prietaisą leidžiama naudoti ant riboto nuolydžio paviršių (Žr. skyrių „Techniniai duomenys“).

ΔJSPÉJIMAS

Prietaisas gali apvirsti

Sužalojimų pavojus

Prietaisą naudokite tik ant paviršių, kurie neviršija leisti- no nuolydžio (žr. skyrių „Techniniai duomenys“).

ΔISPÉJIMAS

Nelaimingo atsitikimo pavojus dėl netinkamo valdymo

Žmonės gali būti sužeisti.

Operatoriai turi būti tinkamai instruktuoti apie prietaiso naudojima.

Prietaisą galima naudoti tik użdarius gaubtą ir visus dangčius.

Saugos įtaisai

ATSARGIAI

Trükstami arba pakeisti saugos jtaisail!

Apsauginiai įtaisai garantuoja jūsų saugą.

Neleidžiama saugos įtaisams taikyti apylankų, įtaisus pašalinti arba juos deaktyvinti.

Apsauginis jungiklis

Nedelsiant nutraukti visas funkcijas: apsauginj jungiklj nustatykite i „0“ padėtį.

- Prietaisas stipriai stabdomas, kai apsauginis jungiklis išjungiamas.

- Apsauginis jungiklis tiesiogiai veikia visas prietaiso funkcijas

Sédynés jungiklis

Jei operatorius pasikelia nuo sédynés darbo metu arba važiuodamas, sédynés jungiklis po trumpo vélinimo iš-jungia traukos variklj.

Ispėjamųjų nurodymų simboliai

Tvarkydami baterijas laikykitės šių įspėjamųjų nurody- mų:

Laikykitės baterijų naudojimo instrukcijoje ir ant pačios baterijos, taip pat ir šioje naudojimo instrukcijoje pateiktų nurody-mų.

Dévěkite akių apsaugą.

Laikykite rūgšti ir baterijas atokiai nuo vaikų.

Sprogimo pavojus

Saugokite nuo ugnies, kibirkščių ir atviros liepsnos; rūkyti draudžiama.

Ésdinimo pavojus

Pirmoji pagalba.

lspėjamasis nurodymas

Šalinimas

Panaudotų elektros akumuliatorių nešalinkite kartu su nerūšiuojamomis atliekomis.

⚠ PAVOJUS

Sprogimo pavojus

Sužalojimų ir materialinės žalos pavojus

Nedėkite jokių įrankių ar pan. ant baterijos, t.y. ant galinių stulpų ir elementų jungčių.

⚠ PAVOJUS

Sužalojimu pavojus!

Niekada nelieskite žaizdy švinu.

Užbaigę baterijoms skirtus darbus visada nusivalykite rankas.

Ikroviklio simboliai

⚠ PAVOJUS

Gaisro pavojus

Jkišus i kištukinę dėžutę arba jeigu tarp kištuko ir kištukinės dėžutės atsirastų elektrinis kontaktas, įkroviklio kištukas ir naudojama kištukinė dėžutė gali labai jkaisti. Prieš jungdami tinklo kištuką patikrinkite, ar kištukinis lizdas gali naudoti 16 A srovę ir yra techniškai nepriekaištingos būklės.

Patikrinkite, tinklo kištukas švarus ir ar jo būklė tinkama.

ATSARGIAI

Nejunkite prietaiso kartu su kitais prietaisais prie daugializdžio ilgintuvo.

Mašinos aprašymas

Mašinos priekinis vaizdas

Paveikslas B

① Vairas

② Automatinis švaraus vandens talpyklos pripildymas

③ Pirminio šlavimo įtaiso gaubtas***

④ Šoninė šluota*

⑤Eigos variklis

⑥ Valomosios briaunos laikiklis

⑦ Valomoji briauna

⑧ Siurbimo sija

* pasirenkamoji jranga

*** Tik „Combo“ variantas

Mašinos užpakalinės dalies apžvalga

Paveikslas A

① Apsauginis stogelis*

② Blykčiojantis švyturėlis*

③ Mélynos šviesos spalvos prožektorius galinis / prie- kinis*

④DOSE" valiklio dozavimo* siurbiamasis vamzdelis

⑤ Nešvaraus vandens talpyklos dangtis

⑥ Švaraus vandens išleidimo žama

⑦ Nešvaraus vandens išleidimo žarna

⑧Rankinis talpyklos valymas - purškimo pistoletas

⑨ Siurbiamoji žama

⑩ Siurbimo sijos rampos apsauga*

⑪ Nešvaraus vandens talpyklos apžiūros anga

⑫ Šiukšlių talpykla***

⑬ Švaraus vandens įpylimo dangtelis

⑭ Valdymo pultas

* pasirenkamoji jranga

*** Tik „Combo“ variantas

Mašinos apžvalga Sėdynė

Paveikslas C

① Valiklio vonelė, naudojama dozuojant valiklj „DO-SE“*

② Sédyné

③ Vairaračio rankenėlė

④ Svorio reguliavimo svirtis

⑤ Sédynès ilgio reguliavimo svirtis

* pasirenkamoji jranga

Mašinos apžvalga Nešvaraus vandens talpykla

Paveikslas D

① Nešvaraus vandens talpyklos atvamzdis

② Plūdè

③ Apsauga nuo smūginės apkrovos Nešvarus vanduo

④ Nešvaraus vandens talpyklos dangtis

⑤ Stambių nešvarumų krepšys

⑥ Turbinos priešfiltris

⑦ Nešvaraus vandens talpykla

Mašinos pedalų apžvalga

Paveikslas AP

① Stambiųjų nešvarumų sklendės pedalas

② Stabdžio pedalas

③ Akceleratoriaus pedalas

Mašinos pirminio šlavimo įtaiso apžvalga aveikslas E

① Filtro korpuso gaubtas

② Pirminio šlavimo įtaiso gaubtas***

③ Šoniné šluota***

④ Filtro korpusas

5 Šiukšlių talpykla

*** Tik „Combo“ variantas

Identifikaciné plokštelé

Paveikslas AJ

① Identifikaciné plokštelé

Valdymo pultas

Paveikslas F

① Programos jungiklis
②Ekranas
③ QR kodas i vaizdo jraša
④Informacijos mygtukas, skirtas meniu naršymui ekrane
⑤ Važiavimo krypties jungiklis
⑥ 2 pakopų garsinis signalas
⑦ Valiklio tirpalo JUNGIMAS/IŠJUNGIMAS
⑧ Šoninės šluotos / šoninio valymo įtaiso ĮJUNGIMAS / IŠJUNGIMAS (šoninės šluotos parinktis, jei tai „Combo“ variantas)
⑨ šmanusis raktas
⑩Didžiausias leidžiamasis nuolydis
⑪Apsauginis jungiklis

Programos jungiklis

Paveikslas G

①0

Mašina išjungta.

② Gabenimas

Važiuokite j naudojimo vietą.

③ Ekologinė programa

Grindis valykite šlapiuoju būdu (naudodami mažesnį vandens kiekį ir sumažintą šepečio sūkių dažnį) bei susiurbkite nešvarų vandenį (naudodami mažesnę siurbimo galią).

④ Valymas ir siurbimas

Grindis valykite šlapiuoju būdu ir susiurbkite nešva- ru vandenj.

⑤ Didesnė šepečio prispaudimo jęga

Grindis valykite šlapiuoju būdu (naudodami didesnę šepečio prispaudimo jėgą) ir susiurbkite nešvarų vandenį.

⑥ Valymas / Pirminis valymas nesiurbiant

Grindis valykite šlapiuoju būdu ir laukite, kol valiklio poveikis pasibaigia.

7 Siurbimas

Susiurbkite nešvarų valiklio tirpala.

⑧ Poliravimas

Poliruokite grindis pasirinkę didelį šepečio sūkių dažnį ir nenaudodami skysčio.

Mašinos simboliai

Švaraus vandens išleidimas

Nešvaraus vandens išleidimas

Šviežias vanduo

Automatinis švaraus vandens talpyklos pri- pildymas

Stambiuju nešvarumu krepšio pašalinimas

Tvirtinimo taškas

* pasirenkamoji jranga

Ekrano piktogramos

Akumuliatorius pilnas

Akumuliatorius išsikroves

ljungtas stabdys

Ijungtas parengiamojo šlavimo prietaisas

Vanduo iš

Aktyvintas ploviklis

Ploviklis pasibaigęs

Šviežias vanduo 100%

Šviežias vanduo 0%

Montavimas

Baterijos

Rekomenduojami elektros akumuliatoriai, jkrovikliai

	Užsakymo Nr.
Elektros akumuliatoriaus blokas	2.815-108.0
Ikroviklis 4.035-191.0
Tūris (m3)* 71,78
Oro srautas (m3/h)** 27,71

* Elektros akumuliatorių įkrovimo patalpos mažiausias tūris

** Mažiausias oro srautas tarp elektros akumuliatorių ikrovimo patalpos ir aplinkos

Elektros akumuliatorių ir įkroviklių galima įsigyti iš specializuotų pardavėjų.

Didžiausi elektros akumuliatoriaus matmenys

Ilgis	Plotis	Aukštis
842	627 mm	537 mm

Idėdami elektrolitinius akumuliatorius laikykitės šių reikalavimų:

• Privaloma atsižvelgti i didžiausius elektros akumuliatoriaus matmenis.
• Jkraunant elektrolitinius akumuliatorius sėdynė turi būti pakelta i viršų.
• Jkraunant elektrolitinius akumuliatorius bütina laikytis elektros akumuliatoriaus gamintojo nurodymų.

Elektros akumuliatorių montavimas ir prijungimas

Jei tai „Bp“ versija, tada elektros akumuliatorius jau jimontuotas. Jei negavote „Bp“ varianto, elektros akumuliatoriai buvo papildomai sumontuoti nacionalinėje jimonėje arba pas patikimą pardavėją. Tai gali būti dėl prieinamumo, laiko, kainos, importo, paslaugų, transporto ar panašių jums naudingų priežasčių.

DÈMESIO

Valdymo elektronikos pažeidimo pavojus!

Pakeitus baterijos jungčių poliškumą galima sugadinti valdymo elektroniką.

Prijungdami bateriją atkreipkite dėmesį i tinkamą poliškuma.

1. Nustatykite vairo padėtį i kraštine priekinę padėtį.
2. Sédynę palenkite i priekj.
3. Pašalinkite sédynės ribotuvo varžtą.
4. Išimkite sėdynės kontaktinio jungiklio kištuką ir įstumkite jį atgal pro angą.

Paveikslas AO

① Sédynès kontaktinio jungiklio kištukas

1. Atrakinkite sėdynę ir patraukite ją j viršų.
2. Išimkite sėdynės kontaktinio jungiklio kištuką iš laiki-klio.
3. Atkabinkite sédynės konsolės atramą ir uždarykite sédynės konsolę.
4. Atsukite sédynés konsolés vyrius.
5. Padėkite sėdynės konsolę i kojoms skirtą erdve.

6. Naudojant versiją „Dose“: Išmontuokite valiklio talpyklos déklą.

7. Naudojant versija „Fleet“: Išmontuokite kabelius.

8. Pakelkite elektros akumuliatoriaus gaubtą.

9. Išmontuokite dešinėje pusėje esančią švaraus van-dens talpykla.

10. Nuimkite elektros akumuliatoriaus dėžės šoninį skydelį dešinėje.

11. Pakeiskite elektros akumuliatorius. Elektros akumuliatoriaus jungtys priekyje važiavimo kryptimi.

12. Prijunkite pateiktą jungiamajį kabelį prie laisvų elektros akumuliatoriaus gnybtų (+) ir (−). Laidą tieskite taip, kad jo negalėty prispausti sėdynė.

13. Naudojant versija „Fleet“: Sumontuokite kabelius.

14. Sumontuokite elektros akumuliatoriaus dėžės šonini skydelį dešinėje.

15. Dešinėje pusėje sumontuokite švaraus vandens talpykla.

16. Uždėkite elektros akumuliatoriaus gaubtą.

17. Jkiškite elektros akumuliatoriaus kištuką.

18. Uždėkite sėdynės konsolę.

19. Prisukite sédynès konsolès vyrius.

20. Atidarykite sédynés laikiklj ir užkabinkite sédynés atrama.

21. Sédynès kontaktinio jungiklio kištuką jstatykite i laikiklj.

22. Istatykite sėdynę.

23. Jkiškite sédynés kontaktinio jungiklio kištuką.

24. Isukite sédynės ribotuvo varžtą.

25. Sédynę nulenkite żemyn.

26. Sureguliuokite vairą.

ΔJSPÉJIMAS

Jeigu baterijos visiškai išsikrautų, kiltų gaisro ir sprogimo pavojus!

Netinkamai ikraunant visiškai išsikrovusias baterijas ga- li kilti qaisras.

Neeksploatuokite prietaiso, jeigu baterija yra išsikrovusi.

Prieš paleisdami sistemą jsitikinkite, ar baterija ikrauta.

Baterijos ikrovimas

Pastaba

Mašinoje numalyta apsauga nuo visiško išsikrovimo, t. y. jeigu talpos ligis sumažėja iki mažiausios vertės, tada mašina įmanoma tik važiuoti. Ekrane pateikiamas rodmuo „ir „Baterija išsikrovusi - prasome jkrauti“. Naudojant kitus (pvz., kito gamintojo) elektros akumuliatorius, „Kärcher” klientų aptarnavimo tarnyba turi iš naujo nustatyti atitinkamą apsaugą nuo visiško išsikrovimo.

⚠ PAVOJUS

Elektros smūgio kellamas pavojus gyvybel!

Netinkamai naudojant jkroviklj kyla elektros smūgio pa- vojus

Atkreipkite dėmesį mašinos identifikacinėje plokštelėje nurodytą tinklo įtampą ir saugiklj.

Ikroviklj naudokite tik sausoje patalpoje, kuri būtų pa-kankamai vēdinama.

Ikraunant elektros akumuliatorių kyla sprogimo pa- vojus!

Ikraunant elektros akumuliatorių susidaro degiosios du- jos

Elektros akumuliatorius ikraukite tik tinkamoje patalpoje. Patalpos tūris turi būti ne mažesnis už būtinajī atsižvelgiant i elektros akumuliatoriaus tipą ir privalo būti užtikrinama mažlausia oro srauto cirkuliacija (žr. „Rekomenduojami elektros akumuliatoriai“).

Elektrolitinius akumuliatorius ikraukite tik pasuke sedy- ne j viršu.

Pastaba

Vidutinė apytikrė jkrovimo trukmė – yra 10-12 valandų valandų.

Rekomenduojami jkrovikliai (pritaikyti atitinkamai naudojamiems elektros akumuliatoriams) valdomi elektroniniu būdu ir jkrovimo procesą baigia automatiškai.

Ikraunant mašinos naudoti neleidžiama.

1. Mašina nuvažiuokite tiesiai prie jkroviklio stengdamiesi išvengti nuolydžių.

2. Sėdynę paverskite aukštyn.

3. Ištraukite elektros akumuliatoriaus kištuką ir prijunkite jį prie įkrovimo laido.

4. Prijunkite jkroviklj prie elektros tinklo ir ji jjunkite.

Užbaigus jkrovimo procesą

1. Išjunkite mašiną ir atjunkite nuo tinklo.

2. Atjunkite elektros akumuliatoriaus laidą nuo ikrovi-mo kabelio ir prijunkite ji prie mašinos.

Pastaba

Ikrovimo laidą elektros akumuliatoriaus skyriuje nutieskite taip, kad jo nebūty jmanoma prispausti.

Mažai techninės priežiūros reikalaujančios baterijos (skystosios baterijos)

△PAVOJUS

Vandens pildymas esant išsikrovusiaí baterijai

Ésdinimo pavojus dél rūgšties nutekėjimo, drabužių su- naikinimas

Naudodami baterijos rūgšti dévékite apsauginius aki- nius, apsauginę aprangą ir mūvěkite apsaugine pirštī- nes.

Atkreipkite démesi j taisykliu reikalavimus.

Jei rūgšties purslų patektų ant odos ar drabužių, nedels- dami juos praskalaukite dideliu vandens kiekiu.

DÈMESIO

Vandens su priedais naudojimas

Sugedusios baterijos, garantijos praradimas

Baterijoms pildyti naudokite tik distiliuotą arba gėlintą vandenį (EN 50272-T3).

Nenaudokite jokių pašalinių priedų (vadinamųjų gerini- mo priemonių), nes kitaip negalios garantija.

1. Iki jkrovimo proceso pabaigos likus vienai valandai jpilkite distiliuto vandens. Atsižvelkite į tinkamą elektrolito lygį, kuris nurodytas baterijos etiketėje. Jkrovimo proceso pabaigoje iš visų elementų turi išsiskirti duios.

2. Pašalinkite išsiliejusj vandenj. Norėdami tai padaryti, atlikite veiksmus, kaip aprašyta skyriaus „Priežiūra ir techninė priežiūra“ skirsnyje „Baterijų valymas“.

Elektros akumuliatoriaus büklës rodytuvas

Elektros akumuliatoriaus jkrovos büklés rodmuo pateikiamas valdymo pulto ekrane.

- Juostos ilgis atitinka elektros akumuliatoriaus jkrovos būkle.

Išpakavimas

Pastaba

Norédami tuoj pat išjungti visas mašinos funkcijas, sau-gos jungiklj nustatykite j padėtį „0“.

1. Pašalinkite pakuotės plėvele.

2. Pašalinkite suveržimo juostą.

3. Nuo padėklo nusukite privažiavimo lentas ir medinius tašus.

Paveikslas H

① Medinis tašas

②Nuvažiavimo lenta

③Trinkelé

1. Priešais padėkla padėkite medinius tašus.

2. Uždėkite nuvažiavimo lentas ant medinių tašų.

3. Priveržkite nuvažiavimo lentas.

4. Stumkite pakuotėje pateiktas trinkas po rampa, kad būtų užtikrinama atrama.

5. Medienos trinkas pašalinkite iš po ratų. Paveikslas I

① Medinis tašas

②Nuvažiavimo lenta

③Trinkelé

1. Mašiną nustumkite nuo padėklo.

Mašinos nustūmimas nuo padėklo

Pastaba

Siurbimo sija montuokite tik po iškrovimo.

1. Naudodami svirti atleiskite stovėjimo stabdį (žr. skyrių Mašinos stūmimas).

2. Kilus pavojui vienas asmuo turi sèdèti ant sèdynès ir spausti stabdžių pedalą, jeigu stumiant kiltų pavojus.

3. Stumkite mašiną nuo padėklo žemyn, kad ji važiuotų rampa.

4. Itvirtinkite stovėjimo stabdį svirtimi.

Važiavimas nuo padėklo

Norint nuvažiuoti nuo padėklo reikia įdėti ir įkrauti elektros akumuliatorius.

Pastaba

Siurbimo sija montuokite tik po iškrovimo.

1. I valdymo pultą istatykite išmanuji raktą.

2. Ijunkite mašiną naudodami lengvojo valdymo jungi- kli.

3. Programos pasirinkimo jungiklj nustatykite i „Gabenimo" padėtį.

4. Važiavimo krypties jungiklj nustatykite i padėti „pirmyn".

5. Nuspauskite akceleratoriaus pedala.

6. Mašiną iš lėto nuvažiuokite nuo padėklo.

7. Išjunkite mašiną naudodami lengvojo valdymo jungiklj.

Šepečių montavimas BD variantas

Prieš naudojant reikia sumontuoti diskinius šepečius (žr. skyrių Techninės priežiūros darbai).

BR variantas

Šepečiai sumontuoti .

Siurbimo sijos montavimas

1. Abu fiksatorius palenkite aukštyn. Paveikslas M

① Siurbimo žarna

② Siurbimo sijos pakaba

③ Spaudžiamoji svirtelė

4 Siurbimo sija

⑤ Siurbiamoji briauna su įtempimo juosta

1. Siurbimo siją jstatykite i siurbimo sijos laikiklj.
2. Abu fiksatorius palenkite žemyn.

Eksploatavimas

⚠ PAVOJUS

Krintantys daiktai

Sužeidimo pavojus

Prietaiso be nuo krentančių daiktų apsaugančio stogelio nenaudokite tokiose zonose, kuriose numatytina tikimybė, kad i aptarnaujanti personalą gali palaikyti krintantys daiktai.

DÉMESIO

Pavojinga situacija eksploatuojant

Sužalojimo pavojus

Jeigu kiltų pavojus, nustatykite apsauginį jungikli į „0“ padėti.

Prietaiso jjungimas

1. Atsisėskite j vairuotojui skirtą sėdynę.

2. Jstatykite išmanuji rakta

3. Apsauginj jungiklj nustatykite i „1" padëtj.

4. Pasukite programos jungiklj i norimą funkcija.

5. Jei ekrane pasirodo vienas iš žemiau pateiktų rodmenų, nuimkite koją nuo akceleratoriaus pedalo, nustatykite apsauginį jungikli j „0“ padėtį ir atlikite būtinus techninės priežiūros darbus.

Ekranas Darbas
Siurbimo sijos techninė priežiūra	Nuvalykite siurbimo siją.
Šepečio galvutės techninė priežiūra	Patikrinkite šepečių susidėvėjimą ir juos išvalykite.
Siurbimo briaunos techninė priežiūra	Patikrinkite siurbiamųjų briaunelių nusidėvėjimą ir nustatymą.
Turbinos sietelio techninė priežiūra	Išvalykite turbinos sietą.
Švaraus vandens filtro techninė priežiūra Filtras	Išvalykite švaraus vandens filtrą.

1. Paspauskite informacijos mygtuka.

2. Atstatykite atitinkamos techninės priežiūros skaitiklį (žr. „Pilkos spalvos išmanusis raktas / atstatyti techninės priežiūros skaitiklį“).

Pastaba

Jei skaitiklis neatstatytas, kiekvieną kartą jungiant prietaisą pasirodo techninės priežiūros rodmuo.

Stovėjimo stabdžio tikrinimas

⚠ PAVOJUS

Sugedusio stovėjimo stabdžio keliamas pavojus gyvybei!

Jei tinkamai neveikia stovėjimo stabdys, mašina gali nevaldomai riedėti.

Prieš kiekvieną naudojimą patikrinkite stovėjimo stab-džio funkciją ant lygaus paviršiaus.

1. ljunkite mašiną.

2. Važiavimo krypties jungiklj nustatykite i padėtį „pirmyn“.

3. Programos pasirinkimo jungiklj nustatykite i „Gabe-nimo“ padėtį.

4. Šiek tiek spustelėkite akceleratoriaus pedalą. Stabdžio blokavimas turi būti panaikinamas girdimai. Mašina turi pradėti šiek tiek riedėti lygiu paviršiumi.

5. Atleiskite akceleratoriaus pedala.

Stabdys turi būti girdimai blokuojamas.

Jei stovėjimo stabdys neužsiblokuoja, sustabdykite mašiną, apsaugokite ją nuo nekontroliuojamo riedėjimo ir kreipkitės j klientų aptarnavimo tarnybą.

Kojinio stabdžio tikrinimas

⚠ PAVOJUS

Sugedusio kojinio stabdžio kellamas nelaimingo at- sitikimo pavojus!

Jei kojinis stabdys veikia netinkamai, mašina gali neval- domai riedėti.

Prieš kiekvieną naudojimą patikrinkite stovėjimo stab-džio veikimą ant lygaus paviršiaus.

1. Ijunkite mašiną.

2. Važiavimo krypties jungiklj nustatykite i padėtį „pirmyn”.

3. Programos pasirinkimo jungiklj nustatykite i „Gabenimo" padetj.

4. Paspauskite akceleratoriaus pedala.

5. Važiuodami nuimkite koja nuo akceleratoriaus pedalo ir stabdykite kojiniu stabdžiu.

Mašina turi pastebimai sulėtėti.

Jei taip néra, nutraukite mašinos eksploatavimą ir susisiekite su klientų aptarnavimo tarnyba.

Važiavimas

⚠ PAVOJUS

Neužtikrinamas stabdymas

Nelaimingo atsitikimo pavojus

Prieš imdamiesi eksploatuoti mašiną, privalote patikrinti stovėjimo stabdžio veikimą. Jei stovėjimo stabdys ne- veikia, mašiną draudžiama eksploatuoti.

⚠ PAVOJUS

Eksploatuojant stabdymas néra užtikrinamas

Jeigu eksploatuojant stabdymas jau néra užtikrinamas, imkitės šių veiksmų:

Jeigu atleidus akceleratoriaus pedalą mašina nesustoją rampoje, kurios nuolydis yra didesnis nei 2 proc., saugos sumetimais apsauginj perjungiklju turite nustatyti i „0° padėtį tik tada, jei prięś pradėdami eksploatuoti mašina patikrinote, ar stovėjimo stabdys mechaniniu atžvilgiu veikia pagal reikalavimus.

Kai mašina nustos judėjusi, išjunkite mašiną ir susisie-kite su klientų aptarnavimo tarnyba.

Vykdykite stabdžių techninės priežiūros nurodymus.

△PAVOJUS

Neatsargus važiavimas

Apvirtimo pavojus

Važiuokite tik važiavimo krypties nuolydžiais, kurių nuolydis neviršija 15 proc. (RI variantas) ir 10 proc. (RI

„Combo“ variantas). Skersai važiuojami nuolydžiai neviršija 15 proc.

Nedarykite posūkio įkalnéje arba nuokalnéje.

Važiuokite lėtai kreivėmis ir šlapiais paviršiais.

Sia mašina važiuokite tik ant tvirto pagrindo.

Varianto „Combo“ ištraukiamasis šlavimo įtaisas Padidinta nelaimingu atsitikimų rizika

Ypač atsargūs būkite važiuodami atbuline eiga

Vairuodami atsižvelkite i tai, ar šlavimo įtaisas yra išlin- des.

Pastaba

Važiavimo krypti galima pakeisti važiuojant. Daug kartų važiuojant pirmyn ir atgal galima poliruoti ir ypač nusidė-vėjusias vietas.

1. Atsiséskite.

2. Ikiškite išmanuji raktą.

3. Nustatykite programos pasirinkimo jungikli i padėti „Gabenimas”.

4. Važiavimo kryptj nustatykite važiavimo krypties jungikliu, esančiu valdymo pulte.

5. Važiavimo greitį pasirinkite nuspausdami akceleratoriaus pedala.

6. Atleiskite akceleratoriaus pedala.

Mašina sustoja.

Jeigu nustatoma perkrova, važiavimo variklis išjungiamas. Ekrane pateikiamas trikties pranešimas. Jeigu valdiklis perkaista, atitinkamas agregatas yra išjungiamas.

1. Palikite mašiną ataušti ne trumpiau kaip 15 minučiu

2. Programos jungiklj nustatykite i padėtį „0“, trumpai palaukite ir nustatykite norimą programą.

Vairuotojo sédynès nustatymas

Paveikslas J

① 3 pakopų svorio reguliavimas 60-120 kg

② Atlošo posvyrio reguliavimas 3° i priekj ir 13° atgal

③ Sédynés ilgio reguliavimas

1. Paspauskite sédynés reguliavimo svirtj.

2. Sėdynę nustumkite i norimą padėtį.

3. Atleiskite sédynès reguliavimo svirtj.

Vairo reguliavimas

1. Atsukite sparnuotąsias verżles, skirtas vairo ratui reguliuoti.

2. Nustatykite vairą.

3. Prisukite sparnuotasias veržles.

Pūku šalinimo sieto tikrinimas

DÉMESIO

Isiurbimo turbinų pažeidimai!

Jeigu būtų eksploatuojama be pūkų šalinimo sieto, gali būti pažeista siurbimo turbina.

Neeksploatuokite mašinos be pūkų šalinimo sieto.

1. Prieš pradėdami eksploatuoti mašiną patikrinkite pūku šalinimo siela:

• Ar jis yra?

- Ar jo būklė atitinka naudojimo reikalavimus?

- Ar jis sumontuotas tinkamai?

Paveikslas AL

① Pūkų šalinimo sietas

1. Pakeiskite pažeistą pūkų šalinimo sietą.

Mašinos stūmimas

1. Atleiskite stovėjimo stabdį patraukdami svirtį.

Pastaba

Svirtis turi būti traukiama nuosekliai.

⚠ PAVOJUS

Riedančios mašinos keliamas sužeidimo pavojus! Stovéjimo stabdį galima atleisti tik pasilenkus ir būnant pavojingoje zonoje.

Naudokite kokj nors daiktą, kad svirtį laikytumėte nuolat ištrauktą, o atleidę stovėjimo stabdį iš karto pasitraukite iš pavojingos zonos.

Paveikslas AK

① Stovėjimo stabdžio svirtis

1. Pastumkite mašina.

2. Vél užtraukite stovéjimo stabdį atleisdami svirtį.

Švaraus vandens pripylimas Švaraus vandens pripylimas

1. Atidarykite švaraus vandens talpyklos dangtj.

2. Švaraus vandens žarną pritvirtinkite spaustuku.

3. Švaraus vandens (ne karštesnio nei 60 °C) 5 cm pri-pilkite iki pylimo piltuvo apatinės briaunos.

Pastaba

Prieš naudodami pirmą kartą visiškai pripildykite švaraus vandens talpyklą, kad iš vandens linijų sisemos būtų išleistas oras.

1. Uždarykite švaraus vandens talpyklos dangtį.

Švaraus vandens talpyklos automatinis pripildymas (pasirinktis)

Pastaba

Rekomenduojame naudoti žarną su „Aquastop” jungtimi mašinos pusėje. Taip sumažinamas vandens purslų ištiškimas užbaigus pildyti.

1. Vandens žarną sujunkite su pripildymo automatine sistema.

2. Atidarykite vandens jleidimo angą (ne daugiau kaip 60 °C, ne daugiau kaip 10 bar).

3. Stebėkite pripildymą, automatinė pildymo sistema nutraukia vandens tiekimą, kai švaraus vandens talpykla yra pilna.

4. Uždarykite vandens jleidimo anga

5. Nuimkite vandens žarną.

Supilkite valymo priemonę Nurodymai dėl valiklių

ΔJSPÉJIMAS

Netinkamos valymo priemonės

Pavojus sveikatai, prietaiso pažeidimas

Naudokite tik rekomenduojamas valymo priemones. Jei naudojamos kitos valymo priemonės, operatorius prisii-ma didesnę riziką, susijusią su eksploatavimo saugumu ir nelaimingų atsitikimų pavojumi.

Naudokite tik tokias valymo priemones, kuriose néra tir-pikliu, druskos ir vandenilio fluorido.

Laikykitės ant valymo priemonių pateiktų saugos nuorodu.

Pastaba

Nenaudokite itin putojančių valymo priemonių. Rekomenduojamos valymo priemonės

Naudojimas Valiklis
Visų vandeniui atsparių paviršių kas-dienis valymas	CA 50 C RM 756
Kasdienis valymas su priežiūros komponentais	RM 746 RM 780
Pramoninių dangų kasdienis ir pa-grindinis valymas	RM 69
Blizgių dangų kasdienis valymas	RM 755
Akmens masės plytelių kasdienis ir pagrindinis valymas	RM 753
Rūgštims atsparių dangų kasdienis ir pagrindinis valymas	RM 751
Valymas ir dezinfekavimas RM 732
Visų šarmams atsparių grindų dan-gų kasdienis valymas	RM 752
Šarmams jautrių grindų dangų kas-dienis valymas ir sluoksnių šalini-mas	RM 754

Valiklio įpylimas į švaraus vandens talpyklą

Pastaba

Pirmiausia j valiklio talpyklą jpilkite vandens, tada j talpyklą jpilkite reikiamą valiklio dozę. Jei valiklis būtų supilamas pirmas, gali susidaryti didelis putų kiekis.

DÉMESIO

Užsikimšimo pavojus

Pilant valiklio i švaraus vandens talpykla valiklis gali iš-džiūti ir sutrikdyti dozavimo įtaiso funkciją. Jpyle valiklio i švaraus vandens talpykla praplaukite ma-šiną švariu vandeniu: Pasirinkite valymo naudojant vandenį programą, nustatykite didžiausią vandens kiekį, nustatykite „0“ valiklio dozę.

Valiklio jpylimas dozavimo jtaisu (pasirinktis)

Valiklio j švarų vandenį įpilama per valymo galvutę, naudojant dozavimo įtaisą.

Pastaba

Naudojant dozavimo įtaisą galima pridėti ne daugiau kaip 3 proc. valiklio. Jeigu dozė didesné, tada valiklio reikia įpilti i švaraus vandens talpykla.

DÉMESIO

Užsikimšimo pavojus

Pilant valiklio i švaraus vandens talpyklą valiklis gali iš-džiūti ir sutrikdyti dozavimo įtaiso funkcija.

Ipyle valiklio i švaraus vandens talpyklą praplaukite mašiną švariu vandeniu: Pasirinkite valymo naudojant van-denį programą, nustatykite didžiausią vandens kiekį, nustatykite „0“ valiklio dozę.

1. Valiklio talpyklą jdėkite j valiklio dėklą už sėdynės.

2. Nusukite talpyklos dangtelj.

3. Dozatoriaus valiklio jsiurbiamajj vamzdelj jstatykite j talpykla.

Pastaba

- Mašinos ekrane pateikiamas švaraus vandens lygio rodmuo. Jeigu švaraus vandens talpykla ištuštėja, tada valiklio dozavimas nutraukiamas. Valymo galvutė ir toliau veikia be skysčio tiekimo.

- Ištuštėjus valiklio talpyklai dozavimas nutraukiamas. Ekrane pateikiamas nuorodos simbolis. J valymo galvutę tiekiamas tik šviežias vanduo.

Nustatykite parametrus (geltonos spalvos išmanusis raktas)

Mašinoje yra iš anksto nustatyti įvairių valymo programų parametrai.

Atsižvelgiant į geltonos spalvos išmaniojo rakto patvirtinimą atskirus parametrus galima pakeisti.

Parametru pakeitimas galioja tik tol, kol programu jungi- kliu pasirenkama kita valymo programa.

Jei parametrai turi būti keičiami visam laikui, nustatymui reikia naudoti pilkos spalvos išmanuji raktą. Nustatymas aprašytas skyriuje „Pilkos spalvos išmanusis raktas“.

Pastaba

Tik naudojant R valymo galvą: Beveik visi parametrų nustatymo tekstai ekrane yra suprantami be papildomo paaiškinimo. Jei reikia išsamesnės informacijos apie parametrus, kreipkitės į klientų aptarnavimo tarnybą.

- „Fine Clean“: Mažas šepečio sūkių dažnis, skirtas pašalinti pilkas apnašas nuo akmens masės dirbi-nių.

- „Whisper Clean“: Einamasis valymas skleidžiant mažesnj triukšmą ir pasirinkus vidutinį šepečio sūkių dažnj.

- „Power Clean“: Didelis šepečio sūkių dažnis, tinkan-tis poliruoti, kristalizuoti ir šluoti.

1. Programos jungikliu nustatykite norimą valymo programą.

2. Paspauskite informacijos mygtuką.

3. Sukite informacijos mygtuką tol, kol bus atvertas norimas parametras.

4. Paspauskite informacijos mygtuką. Nustatytos vertės rodmuo mirksi.

5. Norimą vertę nustatykite sukdami informacijos mygtuka.

6. Pakeistą nustatymą patvirtinkite spausdami informacijos mygtuką arba palaukite, kol nustatyta vertė bus automatiškai pradėta taikyti po 10 sekundžių.

Siurbimo sijos nustatymas

Siurbimo siją reikia sureguliuoti tik ypatingais atvejais. Gamyklinis nustatymas tinka daugumai programų.

Siurbimo sijos polinkio nustatymas

Polinkj reikia nustatyti taip, kad siurbimo sijos siurbia-mosios briaunos būtų tolygiai prispaustos prie grindų visu ilgiu.

1. Pastatykite mašiną ant pavirśiaus be nuolydžio.

2. Pasirinkite programą „Išsiurbimas”.

3. Mašiną šiek tiek pavarykite pirmyn. Siurbimo sija nuleidžiama.

4. Nuskaitykite gulsčiuką.

Paveikslas N

① Varžtas

② Veržlé

③Gulsčiukas

1. Atsukite M 12 veržlę, šešiakampiu raktu laikydami šešiabriaunj varžtą M 10.

2. Varžtą nustatykite taip, kad gulsčiuko rodmuo būtų tarp dviejų brūkšnelių.

3. Priveržkite M 12 veržlę, šešiakampiu raktu laikyda-mi šešiabriaunj varžtą M 10.

4. Norėdami patikrinti naujaji nustatymą, siurbimo režimu veikiančią mašiną su nuleista siurbimo sija truputį pastumkite į priekį ir stebėkite gulsčiuką. Jei reikia, pakartokite nustatymo procesą.

Šlavimas (tik Combo variantas)

Prieš valydamas grindis šlavimo įtaisas surenka palaidus nešvarumus.

⚠ISPÉJIMAS

Judančios dalys

Sužalojimo pavojus

Atkreipkite démesj, kad išjungus šoninė šluota ir filtro valymas dar kurj laiką veikia toliau.

DÉMESIO

Jeigu mašina naudojama drėgnajam siurbimui, tada ji naudojamas ne pagal paskirti

Šlavimo jtaiso sugadinimo rizika.

Nešluokite pakavimo juostu, laidu ar pan.

Važiuokite tik per ne didesnes kaip 2 cm pakopas.

Šluokite tik sausus paviršius, kad dulkių filtras neužsi-kimšty ir nebūty užterštas.

1. Ijunkite jungiklj „Slavimas“. Jungiamas šlavimo jtaisas.

Nešvarumu stambiuju dalelių sklendė

Norint sušluoti stambius objektus (ne didesnius nei 6 cm aukščio) nešvarumu stambiųjų dalelių sklendę galima pakelti.

△PAVOJUS

Šiukšlių keliamas sužeidimo pavojus!

Atidarius stambiujų nešvarumų sklendę šiukšlės gali būti sviedžiamos.

Nešvarumu stambiųjų dalelių sklendę pakelkite tik tada, kai šalia nėra žmoniu.

Pastaba

Pakélus stambiųjų nešvarumų sklendę, pablogėja šlavimo efektas ir dulkių siurbimas. Stambiųjų nešvarumų sklendę pakelkite tik prireikus.

1. Paspauskite pedalą, kad pakeltumėte stambiųjų nešvarumu sklendę.

Šlavimo pabaiga

1. Nustatykite „Šlavimas“ jungiklj i „0“.

Šlavimo įtaisas išjungiamas. Baigus šlavimo operaciją dulkių filtras valomas maždaug 15 sekundžių.

Šoninis valymo įtaisas (parinktis)

Šoninis valymo įtaisas palengvina darbą arti krašto. Paveikslas AS

① Šoninio valymo įtaiso ištraukimas / įtraukimas

② Šoninio valymo įtaiso įjungimas / išjungimas

1. Paspauskite jungikli „ljungti / išjungti šonini valymo itaisa“.

Jlungiamas ir išjungiamas šoninis valymo įtaisas

1. Paspauskite jungiklj "İtraukti / ištraukti šoninį valymo įtaisą".

1. Programos pasirinkimo jungiklj nustatykite i padėti „Važiavimas“.

2. Dar šiek tiek pavažiuokite.

Susiurbiamas likęs vanduo.

1. Programos pasirinkimo jungiklj pasukite i padėtį „0”.

2. Ištraukite išmanuji raktą.

3. Prireikus ikraukite elektros akumuliatorių.

Nešvaraus vandens talpyklos ištuštinimas

ΔJSPÉJIMAS

Netinkamas nuotekų šalinimas

Aplinkos tersimas

Laikykitės vietinių nuotekų tvarkymo taisyklių.

Pastaba

Kai nešvaraus vandens talpykla pripildoma, siurbimo turbina išsijungia ir ekrane rodoma „Nešvaraus vandens talpykla pilna“.

1. Nešvaraus vandens išleidimo žarną išimkite iš laiki-klio.

2. Suspauskite žarnos galą ir nuleiskite virš šalinimo prietaiso.

Paveikslas P

1. Nešvarų vandenį išleiskite atidarę išleidimo žarnos dangtį.

1. Išleidimo žarna išimkite iš laikiklio.

2. Nustatykite programos pasirinkimo jungikli i padėti „Gabenimas”.

3. Ekrane pasirinkite „Talpyklos skalavimas“. a Nuspauskite informacijos mygtuka.
   b Pasirinkite meniu „Talpyklos skalavimas“.

4. Atidarykite uždaromaji vožtuvą nešvaraus vandens talpyklos gale.
5. Nešvaraus vandens talpyklą praskalaukite purški-mo antgaliu.
6. Purškimo antgalj prikabinkite prie laikiklio.
   Uždarykite išleidimo žarnos dangti.
7. Nešvaraus vandens žamą jsprauskite j mašinos laikikli.
8. Uždarykite uždaromaji vožtuvą nešvaraus vandens talpyklos gale.
9. Ekrane pasirinkite „Talpyklos skalavimas”.

Šiukšlių talpyklos ištuštinimas

Pastaba

Šiukšlių talpykla galima išimti tik iš vairuotojo pusės ir tik su R valymo galvutėmis.

1. Ištraukite plokštele.

2. Atlenkite valomosios briaunos laikiklj.

3. Išimkite šiukšlių talpyklą.

Paveikslas Al

1 Plokštelé

② Valomosios briaunos laikiklis

③ Šiukšlių talpykla

1. Ištuštinkite šiukšlių talpykla.

2. Idėkite šiukšlių talpykla.

Pastaba

Šiukšlių talpykla turi užsifiksuoti.

1. Valomosios briaunos pasukimo laikiklis.

Švaraus vandens išleidimas

DÈMESIO

Valiklio tirpalas švaraus vandens talpykloje

Švaraus vandens talpyklos, vožtuvų ir sandariklių pažeidimai

Niekada nepalikite valiklio tirpalo švaraus vandens talpykloje pasibaigus darbui.

1. Švaraus vandens išleidimo žarną išimkite iš laikiklio ir nuleiskite j tinkamą prietaisą vandeniu surinkti.

2. Išleiskite valymo tirpalą.

3. Uždarykite švaraus vandens talpyklos dangtį.

4. Išplaukite švaraus vandens talpyklą švariu vandeniu (ne aukštesnės kaip 60 °C temperatūros).

Mašinos išjungimas

1. Programos jungiklj nustatykite i padetj „IŠJUNGTA”.
2. Ištraukite išmanuji raktą.
3. Užtikrinkite, kad mašina nenuriedėtų.
4. Prireikus jkraukite elektros akumuliatorių.

Pilkas išmanusis raktas

Pilkas išmanusis raktas suteikia priežiūros darbuoto- jams daugiau teisių ir nustatymo galimybių.

1. Istatykite išmanuji raktą.

2. Pasukdami informacijos mygtuką, pasirinkite norimą funkcija.

Gabenimas

1. Nustatykite programos pasirinkimo jungiklj i padėtį „Gabenimas“.

2. Paspauskite informacijos mygtuka.

Naudojant meniu „Gabenimas“ galima pasirinkti šias nuostatas:

• Iš naujo nustatykite techninės priežiūros skaitiklj
• Iš naujo nustatyti dienų skaitiklj
  • Raktų valdymas
• Šepečio formos pasirinkimas
  • Veikimo trukmė po išjungimo
  • Pagrindinè nuostata
• Kalbos nustatymas
  • Jungiklio meniu
  • Važiavimo greitis
  • Gamyklinis nustatymas
  • Rankinis talpyklos purškimo pistoleto jungimas

Techninės priežiūros skaitiklio atstatymas

Jeigu ekrane rodomi techninės priežiūros darbai buvo atlikti, galiausiai būtina iš naujo nustatyti atitinkamą techninės priežiūros skaitiklj.

1. Sukite informacijos mygtuką tol, kol ekrane pasirodys „Techninės priežiūros darbų skaitiklis“.

2. Paspauskite informacijos mygtuką.

Rodoms skaitiklio rodmenys.

1. Sukite informacijos mygtuką, kol bus atvertas pašalintinas skaitiklis.

2. Paspauskite informacijos mygtuka.

3. Pasirinkite „Taip“ pasukdami informacijos mygtuka.

4. Paspauskite informacijos mygtuk a. Skaitiklis bus pašalintas.

Pastaba

Priežiūros skaitikli iš naujo nustatyti gali tik klientų aptarnavimo tarnyba.

Priežiūros skaitiklis rodo laiką iki kitos priežiūros, kurią turi atlikti klientų aptarnavimo tarnyba.

Skaitiklio nustatymas i pradinę padėtį

1. Sukite informacijos mygtuką, kol ekrane bus pateiktas „Skaitiklis“.
   Šiame meniu rodomos visų eksploatavimo valandų ir dienų skaitiklis.

Dienų skaitiklio pašalinimas:

1. Paspauskite informacijos mygtuką.

Rodomas meniu „Pašalinti skaitiklj“.

1. Sukite informacijos mygtuką, kol bus paryškintas „Dienų skaitiklis“.

2. Paspauskite informacijos mygtuką.

Raktų valdymas

Meniu punkte „Rakto meniu“ kiekvienam naudojamam geltonos spalvos išmaniajam raktui suteikiamos prieigos teisės, o šiam išmaniajam raktui nustatoma ekrano kalba.

1. įkiškite pilkos spalvos išmanuji raktą.
2. Sukite informacijos mygtuką tol, kol ekrane bus atvertas meniu punktas „Rakto meniu“.
3. Paspauskite informacijos mygtuką.
4. Ištraukite pilkos spalvos išmanuji raktą ir jkiškite programavimui reikalingą geltonos spalvos išmanuji raktą.
5. Pasukite informacijos mygtuką norėdami pasirinkti meniu punktą.
6. Paspauskite informacijos mygtuką.
7. Pasukdami informacijos mygtuka, pasirinkite meniu punkto nustatymą.
8. Nustatymą patvirtinkite paspausdami meniu punktą.
9. Pasirinkite kitą meniu punktą, kurį norite pakeisti, pasukdami informacijos mygtuką.
10. Atlikus visus nustatymus, pasukdami informacijos mygtuka atverkite meniu „Irašyti?“.
11. Paspauskite informacijos mygtuką. Patvirtinimai yra įrašomi. Pateikiamas rodmuo „Tęsti klavišų meniu“.
    • Taip: Kito išmaniojo rakto programavimas
    • Nr.: Rakto meniu užvěrimas
12. Paspauskite informacijos mygtuka.

Šepečio formos pasirinkimas

Ši funkcija reikalinga keičiant valymo galvutę.

1. Sukite informacijos mygtuką tol, kol ekrane bus atvertas meniu punktas „Šepečio galvutė”.

2. Paspauskite informacijos mygtuką.

3. Sukite informacijos mygtuką tol, kol bus pažymėtas norimos formos šepetys.

4. Paspauskite informacijos mygtuką.

5. Norėdami pakeisti valymo galvutės kėlimo pavarą sukite informacijos mygtuką:

• „iki“: Kélimas

• „Off" (išjungta)": Sustabdymas

1. Sukite informacijos mygtuką tol, kol bus atvertas meniu punktas „IŠJUNGTI”.

2. Paspauskite informacijos mygtuką. Meniu užveriamas.

Valdiklis atlieka paleidimą iš naujo.

Veikimo trukmė po Išjungimo

1. Sukite informacijos mygtuką tol, kol ekrane bus atvertas meniu punktas „Veikimo trukmė po išjungimo“.

2. Paspauskite informacijos mygtuką.

3. Sukite informacijos mygtuką tol, kol bus pažymėta norima funkcija.

4. Paspauskite informacijos mygtuka.

5. Sukite informacijos mygtuką tol, kol ekrane bus pateiktas norimas veikimo trukmės po išjungimo rodmuo.

6. Paspauskite informacijos mygtuką.

Pagrindinè nuostata

1. Sukite informacijos mygtuką tol, kol ekrane bus atvertas meniu elementas „Pagrindinė nuostata“.

2. Paspauskite informacijos mygtuką.

3. Sukite informacijos mygtuką tol, kol bus pażymėtas norimas priedas.

4. Norėdami patvirtinti komanda ĮJUNGTI / IŠJUNGTI, paspauskite informacini mygtuką.

5. Paspauskite informacinį mygtuką, kad meniu būtu užvertas.

6. Išjunkite ir vėl junkite mašiną, kad nuostatos būtų taikomos.

Kalbos nustatymas

1. Sukite informacijos mygtuką tol, kol ekrane bus atvertas meniu punktas „Kalba“.

2. Paspauskite informacijos mygtuką.

3. Sukite informacijos mygtuką tol, kol bus pažym éta reikiama kalba.

4. Paspauskite informacijos mygtuką.

Jungiklio meniu

Naudojant „Jungiklio meniu“ jungiamos ir išjungiamos šios funkcijos:

• Valiklio dozavimas*
  • Blykčiojantis švyturėlis / prožektorius*

• Šoninės šluotos purškimo antgalis*
  • Purškimas ir siurbimas
  • Darbinis žibintas
  • Talpyklos išplovimas
  „Jungiklio meniu“ pasiekiamas nustačius visas programos pasirinkimo jungiklio padėtis, išskyrus „OFF“.

• Paspauskite informacijos mygtuka. Rodoma „Jungiklio meniu“.

• Paspauskite informacijos mygtuką.

Rodomas prieinamų mašinos funkciju sąrašas

1. Sukite informacinį mygtuką, kol bus pažymėta nori- ma funkcija.

2. Paspauskite informacini mygtuką, jei norite pakeisti perjungimo būseną.

3. Sukite informacijos mygtuką tol, kol ekrane pasirodys „Užverti meniu?”.

4. Paspauskite informacijos mygtuką.

* pasirenkamoji jranga

Didžiausio važiavimo greičio nustatymas

1. Sukite informacijos mygtuką, kol ekrane bus atvertas meniu punktas „Važiavimo greitis“.
2. Paspauskite informacijos mygtuką.
3. Sukite informacijos mygtuką tol, kol bus pažymėtas norimo važiavimo greičio rodmuo.
4. Paspauskite informacijos mygtuką.

Gamyklinis nustatymas

Atkuriamos visų parametru gamyklinės nuostatos (iš-skyrus važiavimo greitį gabenant).

1. Sukite informacijos mygtuką tol, kol bus atvertas meniu elementas „Gamyklinis nustatymas”.

2. Paspauskite informacijos mygtuką.

3. Sukite informacijos mygtuką tol, kol bus paryškintas „Taip“.

4. Paspauskite informacijos mygtuką.

Valymo programų parametru nustatymas

Visi valymo programų parametrai išsaugomi tol, kol pa- sirenkamas kitas nustatymas.

1. Programos jungikliu nustatykite norimą valymo programą.

2. Paspauskite informacijos mygtuką. Rodomas pirmas nustatomas parametras.

3. Paspauskite informacijos mygtuką. Nustatytos vertės rodmuo mirksi.

4. Norimą vertę nustatykite sukdami informacijos mygtuka.

5. Pakeistą nustatymą patvirtinkite spausdami informacijos mygtuką arba palaukite, kol nustatyta vertė bus automatiškai pradėta taikyti po 10 sekundžių.

6. Pasukite informacijos mygtuką norėdami pasirinkti kitą parametra.

7. Pakeitę visus norimus parametrus, sukite informacijos mygluką tol, kol bus atvertas meniu elementas „Użverti meniu?”.

8. Paspauskite informacijos mygtuką. Meniu užveriamas.

Pagrindinè nuostata

Eksploatuojant atlikti atskirų valymo programų parametrų pakeitimai po prielaiso išjungimo panaikinami ir gražinamos pradinės nuostatos.

1. Sukite informacijos mygtuką tol, kol ekrane bus atvertas meniu punktas „Pagrindinė nuostata“.

2. Paspauskite informacijos mygtuka.

3. Sukite informacijos mygtuką tol, kol bus pažymėta norima valymo programa.

4. Paspauskite informacijos mygtuką.

5. Sukite informacijos mygtuką tol, kol bus pažymėtas norimas parametras.

6. Paspauskite informacijos mygtuką. Nustatytos vertės rodmuo mirksi.

7. Norimą vertę nustatykite sukdami informacijos myg-tuka.

8. Paspauskite informacijos mygtuką.

Geltonas išmanusis raktas

Geltonas Šmanusis raktas suteikia prieigą prie funkci- jų, kurių reikia valymo užduotims atlikti.

Prietaise yra iš anksto nustatyti įvairių valymo programų parametrai. Atsižvelgiant į geltono išmaniojo rakto autorizaciją, atskirus parametrus galima pakeisti.

Ekrane rodomi parametru nustatymo tekstai iš esmės yra savaime suprantami.

Parametras „FACT“ (galimas tik su valymo galvute R):

• „Fine Clean“: mažas šepečio sukimosi greitis, skirtas pašalinti pilkas apnašas nuo akmens masės dirbinių.
  „Whisper Clean“: vidutinis šepečio sukimosi greitis valymas einamosios priežiūros metu su mažesniu triukšmo lygiu.

- „Power Clean“: didelis šepečio sukimosi greitis, tinkantis poliruoti, kristalizuoti ir šluoti.

Leidimų valdymas

• Bendroji prieiga naudojant išmanuji rakta

• Darbinis greitis

- Šepečio sūkių skaičius

- Siurbimas

- Prispaudimo jèga

• Vandens kiekis

• Ploviklio dozavimas

• RAB / mélyna démé

• Purškimas ir siurbimas

• Talpyklos skalavimas

1. Mygtuku „Info“ pasirinkite „Key menu“.

2. Patvirtinkite „access“ (prieiga) paspausdami mygtuka info.

3. Apibrėžkite kitas prieigas, jas suaktyvinkite ir patvirtinkite mygtuku Info.

4. Paspauskite mygtuką "Save?", kad patvirtintumėte ir išsaugotumėte atliktus nustatymus.

Baltos spalvos išmanusis raktas

Ikišus baltą išmanuji raktą, panaikinamas mašinos blo-kavimas ir ją galima naudoti taikant iš anksto nustatytus parametrus.

Balti išmanieji raktai taikomi taip, kad kiekvienai valymo užduočiai būtų galima sukurti išmanųjį raktą su pritaikytais parametrais.

Operatoriui neleidžiama keisti sukonfigūruotų parametrų ir jie nepriklauso nuo programos pasirinkimo jungikliu parinktos valymo programos (funkcijos „0“,

„Gabenimas“, ir „Siurbimas“ nekinta).

Naudojant pilkaji išmanuji raktą, baltajam išmaniajam raktui galima nustatyti šiuos parametrus:

• Važiavimo greitis

• Darbinis greitis

- Šepečio sūkių skaičius (tik naudojant R valymo galvutę)

- Prispaudimo jęga

• Vandens kiekis

- Valiklio dozavimas

- Siurbimas

• Darbinis žibintas

• Blykčiojantis švyturėlis

- Valiklio dozatoriaus IJUNGIMAS/IŠJUNGIMAS

- Parengiamojo šlavimo prietaisas

• Siurbimo sijos vandens vožtuvas

- Kalba

Kito išmaniojo rakto programavimas

1. Jkiškite pilkos spalvos išmanuji raktą.

2. Sukite informacijos mygtuką tol kol ekrane bus at-vertas meniu elementas „Rakto meniu“.

3. Paspauskite informacijos mygtuką.

4. Ištraukite pilkos spalvos išmanuji raktą ir jkiškite programavimui reikalingą geltonos spalvos išmanuji raktą.

5. Pasukite informacijos mygtuką norėdami pasirinkti meniu elementą.

6. Paspauskite informacijos mygtuka.

7. Pasukdami informacijos mygtuką, pasirinkite meniu elemento nustatymą.

8. Nustatymą patvirtinkite paspausdami meniu elementą.

9. Pasirinkite kitą meniu elementą, kurį norite pakeisti, pasukdami informacijos mygtuką.

10. Sukite informacijos mygtuką tol, kol bus atvertas meniu elementas „Irašyti?“.

11. Paspauskite informacijos mygtuką. Nustatymai įrašomi.

12. Sukite informacijos mygtuką tol, kol bus atvertas meniu elementas „Užverti meniu?“.

13. Paspauskite informacijos mygtuką.

Valdymas baltu išmaniuoju raktu

1. Jkiškite pilkos spalvos išmanuji raktą.

- Funkcijos „OFF“, „Važiavimas“ ir „Siurbimas“ veikia be pakitimų.

- Pasirinkus visas kitas programų pasirinkimo jungiklio padėtis taikomi ballajame išmaniajame rakte užprogramuoti parametrai. Nejmanoma pasirinkti daugiau pasirinkti skirtingų valymo programų.

Gabenimas

⚠PAVOJUS

Važiavimas nuolydžiu

Sužalojimo pavoju

Eksploatuodami mašiną šlaituose pakraukite ir iškraukite tik tuo atveju, jeigu nuolydis neviršija didžiausios vertės (žr. skyrių „Techniniai duomenys“).

Norėdami sumažinti greitį visada nuspauskite stabdžių pedalą.

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Transportuodami atsižvelkite i jrenginio svorj.

1. Sumontavus D valymo galvutę išimkite diskinius šepečius iš šepečio galvutės.

2. Kai mašiną gabenate transporto priemone, ją įtvirtinkite pagal galiojančių direktyvų nuostatas, kad jis neslystų ir neapvirstų.

Sandéliavimas

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Laikydami atsižvelkite i prietaiso svorj.

DÈMESIO

Šaltis

Prietaiso sugadinimas užšalus vandeniuui

Iš prietaiso išleiskite visą vandenj.

Laikykite prietaisą nuo šalčio apsaugotoje vietoje.

Renkantis stovėjimo vietą reikia atsižvelgti j bendra

prietaiso svorj, kad nepakenktu jo stabilumui.

- Prietaisą galima laikyti tik patalpose.

- Prieš ilgos trukmės sandėliavimą visiškai įkraukite baterijas.

- Sandėliuodami baterijas iki galo įkraukite ne rečiau kaip kartą per mėnesį.

Einamasis remontas ir techninė priežiūra

⚠ PAVOJUS

Mašinos keliamas sužeidimo pavojus!

Mašinos netyčinio jjungimo keliamas pavojus.

Pasukite programos jungiklj i padėtį „0“

Prieš imdamiesi bet kurių mašinos priežiūros darbų iš-traukite išmanuji raktą.

Ištraukite jkroviklio tinklo kištuką.

Ištraukite elektros akumuliatorius kištuką.

ΔJSPĖJIMAS

Judančių elementų keliamas sužeidimo pavojus!

Išjungus siurbimo turbina, šoninė šluota ir filtro valymas dar kurį laiką veikia toliau.

Neatlikite jokių su mašina susijusių darbų, kol komponentai nenustos sukęsi.

- Išleiskite ir pašalinkite nešvarų vandenį ir švarų van- denį.

Techninės priežiūros intervalai

Po kiekvieno naudojimo

DÈMESIO

Pažeidimo pavojus!

Prietaiso pažeidimo pavojus netinkamai ji valant.

Nepurkškite prietaiso vandeniu ir nenaudokite ésdinan-čiu valikliu.

Iššamus atskirų techninės priežiūros darbų aprašymas pateiktas skyriuje Techninės priežiūros darbai.

- Išleiskite nešvarų vandenj.

- Patikrinkite pūkų šalinimo sietą ir, jeigu būtina, jį išvalykite.

- Ištraukite, ištuštinkite ir išvalykite šiukšlių talpykla.

- Tik R valymo galvutei: Nešvarumu stambiujų dalelių talpyklą išimkite ir ištuštinkite.

- Mašinos išorę nuvalykite drėgna, švelniu muilo tir-palu sudrėkinta šluoste.

- Nuvalykite siurbiamąsias briaunas, patikrinkite, ar jos nenusidėvėjusios ir, jeigu būtina, pakeiskite.

- Nuvalykite valomąsias briaunas, patikrinkite, ar jos néra nusidėvėjusios ir, jeigu būtina, pakeiskite.

- Nuvalykite šepečius, patikrinkite, ar jie nenusidėvė-je, jei reikia, pakeiskite.

Pastaba

Jeigu geltoni indikatoriaus šereliai yra tokio pat ilgio kaip ir kiti šereliai, šepečio ritinėliai yra susidėvėje.

- Ikraukite elektros akumuliatorių.

- Jeigu elektros akumuliatoriaus ikrova mažesnė kaip 50 proc., elektros akumuliatorių ikraukite nepertraukiamai ir iki galo.

- Jeigu elektros akumuliatoriaus ikrova didesnė kaip 50 proc., elektros akumuliatorių ikraukite tik jei per kitą naudojimą prireiks iki galo ikrauto elektros akumuliatoriaus.

- Jeigu nešvarumai įsisenėję, išvalykite nešvaraus vandens talpyklą.

Be to, jei tai „Combo“ variantas:

- Patikrinkite, ar šoninė šluota nėra nusidėvėjusi, joje nėra svetimkūnių arba apsivyniojusių juostų.

- Ištraukite stambiųjų nešvarumų krepšį, ištuštinkite jį ir išvalykite.

Kartą per savaitę

- Dažnai naudojant, baterią bent kartą per savaitę reikia nepertraukiamai ir iki galo jkrauti.

Kas mènesj

- Jeigu mašina laikinai nustatyta i neveikos padėtį (sandėliavimas): Atlikite vienodinamąjį elektros akumuliatoriaus įkrovimą.

- Patikrinkite, ar nesioksiduoja elektros akumuliatorių gnybtai ir, jei reikia, nuvalykite šepečiu. Patikrinkite, ar patikimai įtvirtintas sujungimo laidas.

- Nuvalykite sandariklius tarp nešvaraus vandens talpyklos ir dangčio, patikrinkite, ar jie sandarūs, pri-reikus pakeiskite.

- Jeigu turi būti atliekama elektros akumuliatorių techninė priežiūra, patikrinkite elektrolito tankj.

- Jeigu mašina ilgesnį laiką nebus naudojama, ji sandėliuojama tik su iki galo jkrautais elektros akumuliatoriais. Elektros akumuliatorių bent kartą per mėnesį reikia iki galo jkrauti.

Be to, jei tai „Combo“ variantas:

- Patikrinkite, ar Boudeno lyneliai ir kitos judamosios dalys slankioja nestrigdamos.

- Patikrinkite šlavimo įtaiso sandarinamųjų juostų nu- statymą ir nusidėvėjimą.

Kas ketvirti

Tik „Combo“ variantui:

1. Patikrinkite šlavimo įtaiso pavaros diržų įtempimą, nusidėvėjimą ir varančiųjų diržų funkciją (trapecinis diržas ir apvalusis diržas).

Kas metus

- Privalomą patikrą paveskite atlikti klientų tarnybai.

Saugos patikra / techninės priežiūros sutartis

Su pardavéju galite susitarti dél reguliarios saugos patikros arba sudaryti techninės priežiūros sutartį. Pasikonsultuokite šiuo klausimu.

Techninės priežiūros darbai

valykite nešvaraus vandens talpyklą

1. Informacijos mygtuku ekrane nustatykite programą Talpyklos skalavimas.

2. Atidarykite nešvaraus vandens talpyklos valymo an-gos dangtelj.

3. Nešvaraus vandens talpyklą praskalaukite švariu vandeniu.

4. Išvalykite valymo angos kraštą.

5. Vél uždarykite nešvaraus vandens talpyklos valymo angos dangtelj.

Pastaba

Valyti galima naudojant ir kitus vandens šaltinius.

Siurbiamuju briaunu apsukimas arba pakeitimas

Jeigu siurbiamosios briaunos nusidėvėjo, jas reikia ap- sukti arba pakeisti.

Pastaba

Siurbiamąsias briaunas galima sukti 3 kartus, kol nusi-dévės visi 4 kraštai.

1. Atidarykite ekscentrinę svirtį (2×).

2. Nuimkite siurbimo sija.

Paveikslas V

① Valomoji briauna

② Suveržimo juosta

③ Ekscentrinė svirtis (2×)

④Užspaudžiamasis fiksatorius

1. Atidarykite užspaudžiamajj fiksatorių.

2. Nuimkite suveržimo juostą.

3. Nuimkite valomają briauńą.

4. Prispauskite pasuktas arba naujas siurbiamąsias briaunas ant siurbimo sijos vidinės dalies.

Paveikslas W

① Suveržimo juosta

② Valomoji briauna

1. Pritvirtinkite suveržimo juostą.

2. Idėkite siurbimo sija

3. Uždarykite ekscentrines svirtis (2×).

Šepečių velenų keitimas

1. Ištraukite plokštele.

Paveikslas Z

① Plokštelé

1. Atidarykite valomosios briaunos šonines dureles.

① Valomosios briaunos šoninės durelės

1. Geltonos spalvos spragtuką palenkite aukštyn. Paveikslas AA

① Spragtukas

② Apsauginé sklendé

1. Atlenkite apsauginę sklendę.

2. Nuimkite šepečio atraminę plokštelę.

3. Išimkite šepečio veleną.

4. Idėkite naują šepečio veleną. Pastaba Patikrinkite, kad jdedant šepečio veleną jis būty uždėtas ant šepečio tunelyje esančio PIN kodo.

Paveikslas AB

①PIN

1. Uždékite šepečio atraminę plokštelę.
2. Uždarykite apsauginę sklandę.
3. Spragluką pasukile žemyn kablio link.
4. Uždarykite valomosios briaunos šonines dureles. Pakartokite procesą priešingoje pusėje.

Valomosios briaunos keitimas

Paveikslas AG

①Plokštelė

② Valomosios briaunos šoninės durelės

1. Ištraukite plokštelę.
2. Atidarykite valomosios briaunos šonines dureles.
3. Išsukite varžtus (6×). Pavelkslas AH
4. Pakeiskite valomają briauną.
5. Vél jsukite varžtus (6×).
6. Vél užspauskite valomosios briaunos laikiklj.

Diskinių šepečių keitimas

1. Patraukite šoninių durelių plokštelę. Paveikslas AF

① Apkaba

1. Atidarykite valomosios briaunos šonines dureles.
2. Nuspauskite apkabą žemyn.
3. Diskinį šepetį ištraukite šone, po valymo galvute.
4. Naują diskinį šepetį laikykite po valymo galvute, spauskite aukštyn ir užfiksukite.
5. Vėl uždarykite valomosios briaunos šonines dureles.

Papildoma šoninio valymo įtaiso B260 techninė prležiūra Šepečio valymas

1. Sukite šepelį pagal laikrodžio rodyklę, kol spyruoklinis šepečio laikiklis bus nusuktas į priekį.
2. Išmontuokite šepečio laikiklio spyruoklę. Pavelkslas AQ

① Šepečio laikiklio spyruoklė Šepetys iškrenta iš laikiklio

1. Patikrinkite, ar ant šepečio nėra pašalinių daiktų (pvz., paketo juostos ar plėvelės).
2. Sepečius plaukite tekančiu vandeniu.
3. Atitraukite šepečio laikiklj ir jo spyruoklę vieną na kito ir jstatykite šepetį.

Šepečio nusidėvėjimo tikrinimas

Šepetys yra nusidėvėjės, jeigu šerelių ilgis atitinka geltono indikatoriaus šerelių ilgį. 1. Pakeiskite šepetį (žr. Šepečio keitimas).

Šepečio keitimas

1. Sukite šepeti pagal laikrodžio rodyklę, kol spyruoklinis šepečio laikiklis bus nusuktas i priekj.
2. Išmontuokite šepečio laikiklio spyruoklę. Pavelkslas AQ

① Šepečio laikiklio spyruoklé Šepetys iškrenta iš laikiklio

1. Jstatykite naują šepetį.
2. Atitraukite šepečio laikiklj ir jo spyruoklę vieną nuo kito ir jstatykite šepetį.

Valomosios briaunos keitimas

1. Atsukite varžta M6 × 12 (6×). Paveikslas AR

① Sraigtas M6 × 12

②Tvirtinimo plokšte

1. Nuimkite tvirtinimo plokšte ir valomają briauną.
2. Uždėkite naują valomają briauną ant tvirtinimo plokštės.
3. Pritvirtinkite laikančiają plokšte varžtu M6 × 12 (6×).

Papildomi „Combo“ varianto techninės priežiūros darbai

△PAVOJUS

Suspaudimo ir kirpimo pavojus! Diržinių pavary keliamas gniuždymo ir kirpimo pavojus. Prieš vėl pradedant naudoti mašiną po techninės prie- žiūros darbų būtina uždaryti ir užrakinti šlavimo įtaiso dangtį.

Pavaros diržo tikrinimas

1. Pirminio šlavimo jtaiso dangtį atlenkite į priekį. Paveikslas K

2. Atsukite 4 varžtus nuo apsauginio gaubto.

3. Nuimkite apsauginj gaubta.
4. Patikrinkite, ar nenusidėvėjęs ir tinkamai prigludęs siurbimo turbinos diržas. Pavelkslas L ① Pirminio šlavimo įtaiso siurbimo turbinos diržas ② Diržinė šlavimo velenų pavara (po metaline danga)
5. Patikrinkite, ar nenusidėvėjęs ir tinkamai prigludęs šlavimo velenų pavaros diržas.

Patikrinkite šlavimo įtaiso sandarinamąsias plokšteles

1. Pastatykite mašiną ant lygaus pavirśiaus.
2. Programos pasirinkimo jungikli nustatykite i padėtį „0”.
3. Mašiną, kad ji nenuriedėtų, įtvirtinkite nuo riedėjimo apsaugančia trinka.
4. Iš abiejų pusių išimkite šiukšlių talpyklą. Priekinė sandarinamoji juosta
5. Atsukite veržlę (5×). Paveikslas R
6. Išlyginkite sandarinimo juosta taip, kad ji būtų užlenkta taikant 35-40 mm užlaidą. Paveikslas T

①Veržlé

1. Užveržkite veržles (5×). Galinė sandarinamoji juosta Galinės sandarinimo juostos atstumas iki grindų supro- jektuotas taip, kad ji būtų užlenkiama 5-10 mm atstumu galo link.

Paveikslas S

1. Nusidėvėjusią sandarinimo juostelę pakeiskite.

2. Išmontuokile šlavimo velenus (žr. skyrių Šlavimo veleno keitimas).

3. Atsukite veržles (7×). Paveikslas R

① Veržlé

1. Idékite naują sandarinimo juostelę.
2. Užveržkite verzles (7×). Šoninės sandarinamosios juostos
3. Atsukite tvirtinimo verzles. Paveikslas U
4. Sureguliuokite atstumą tarp grindų jdėdami 1-2 mm storio jdėklą.
5. Išlyginkite sandarinimo juostelę.
6. Prisukite verzles.
7. Sumontuokite šlavimo velena.

Dulkių filtro keitimas

Paveikslas AC

①Dulkių filtro korpuso dangtis ②Varžtas ③Jungė

1. Pasukdami j vidų atlaisvinkite šlavimo įtaiso gaubto fiksatorių.
2. Pasukite šlavimo įtaiso gaubtą j viršų.
3. Nuimkite filtro korpuso dangtį.
4. Išsukite varžtą (2×).
5. Pasukite junge prieš laikrodžio rodyklę ir išimkite dulkių filtro guolį.
6. Išimkite dulkių filtrą.
7. Jđekite naują dulkių filtrą taip, kad priekinės angos būtų nukreiptos į griebtuvaą.
8. Jstatykite dulkių filtro guolį, pasukite pagal laikrodžio rodyklę ir priveržkite.
9. Užděkite dangtelį ir užfiksuokite.
10. Uždarykite šlavimo įtaiso gaubtą.
11. Atsukdami užfiksuokite gaubtą.

Šoninės šluotos keitimas

1. Išsukite varžtus (3×). Paveikslas AE

①Varžtai

1. Nuimkite šoninę šluotą.
2. Užmaukite naują šoninę šluotą.
3. Jsukite ir užveržkite 3 varžtus.

Šlavimo veleno keitimas

Paveikslas X

① Metalinis gaubtas ② Varžtas ③ Šiukšlių talpykla

1. Ištraukite šiukšlių talpykla.
2. Išsukite varžta.
3. Metalinį gaubtą pakelkite į viršų ir nuimkite. Paveikslas Y

①Boudeno kabelis

②Pasukamosios svirties guolio varžtas

③ Gaubtas

④ Svyruojančioji svirtis

⑤ Gaubto varztai

1. Atjunkite Boudeno kabeli.
2. Išukite pasukamosios svirties guolio varžta.
3. Nuimkite pasukamaja svirti.
4. Atsukite abu gaubto varžtus ir nuimkite gaubta.
5. Ištraukite šlavimo veleną.
6. Istatykite naują šlavimo veleną.
7. Šlavimo įtaisą surinkite atvirkštine seka.
8. Sureguliuokite Boudeno lyną.

Apsauga nuo šalčio

Jeigu kyla užšalimo pavojus: 1. Ištuštinkite švaraus ir nešvaraus vandens talpyklas. 2. Pastatykite mašiną nuo šalčio apsaugotoje patalpoje.

Trikčių šalinimas

△PAVOJUS

Netyčinio mašinos paleidimo keliamas sužeidimo pavojus!

Netyčia jungus mašiną su ja dirbantys asmenys galī būti suželżiami. Prieš atlikdami bet kokius mašinos priežiūros darbus ištraukite išmanujį raktą. Prieš atlikdami bet kokius darbus ištraukite ikroviklio kištuką iš kištukinės dėžutės. Prieš imdamiesi bet kokiių darbyų atjunkite elektros akumuliatoriaus kištuka.

ΔJSPÉJIMAS

Judančių elementų keliamas sužeidimo pavojus! Išjungus siurbimo turbina, šoninė šluota ir filtro valymas dar kurį laiką veikia toliau. Neatlikite jokių su mašina susijusių darbų, kol komponentai nenustos sukeși.

1. Išleiskite nešvarų vandenį.
2. Išleiskite likusį švaraus vandens kiekį.

Pastaba

Jei trikties nepavyksta pašalinti pagal šiuos nurodymus, informuokite klientų aptarnavimo tarnybą.

Saugiklio keitimas

Operatoriui leidžiama keisti tik toliau nurodytu verčiu automobilinius plokščius saugiklius:

- 5A- Valdymo ir avarinis maitinimas - 20 A - vienam eigos / priedų modulio maitinimui - 50A - 3 pakėlimo ir valymo modulis (Combo variantas)

DÉMESIO

Valdymo bloko pažeidimas!

Netinkamai pakeitus saugiklius, gali būti pažeistas valdymo blokas. Sugedusius polių saugiklius leidžiama keisti tik klientų aptarnavimo tarnybai. Jeigu polių saugikliai defektiniai, klientų aptarnavimo tarnyba turi patikrinti darbo sąlygas ir visą valdymo sistemą. Valdymo blokas yra po valdymo skydeliu. Norėdami pa siekti saugiklius, nuimkite kairėje kojų erdvės pusėje esantį gaubtą.

Pastaba

Saugiklių priskyrimą rasite vidinėje gaubto pusėje. Paveikslas AD

① Gaubtas

1. Išsukite varžta (3×).
2. Nuimkite gaubta.
3. Pakeiskite saugiklj.
4. Uždėkite gaubta.

Ekrane pateikiami trikčių rodmenys

Jeigu ekrane pateikiami trikčių rodmenys, imkitės šių veiksmų:

- Trikties rodmuo pateikiamas kaip skaitinis kodas Jeigu pateikiamas trikties rodmuo – skaitinis kodas – pirmiausiai panaikinkite triktj (mašiną nustatykite i pradinę büseną): a Programos pasirinkimo jungiklj nustatykite i padėtį „0”. b Palaukite, kol ekranas bus išjungtas. c Programos jungikiu pasirinkite norimą programą Tik tada, jeigu triktis nustatoma pakartotinai, nustatyta seka taikykite atitinkamas taisomąsias priemones. Šiuo atveju programos pasirinkimo jungiklis turi būti nustatytas į „0” padėtį ir ištrauk- tas išmanusis raktas. d Jeigu trikties pašalinti nepavyksta, susisiekite su klientų aptarnavimo tarnyba nurodydami klaidos pranešimą.

- Trikčių rodmuo pateikiamas kaip tekstas a Vykdykite ekrane pateikiamas nurodymus.

b Tri k t j patvirtinkite nuspausdami informacijos pya Pastaba

tuka.

Trikčių pranešimai, kurie nėra išvardyti šioje lentelėje, nurodo triktis, kurių operatorius negali ištaisyti. Šiuo atveju skambinkite klientų aptarnavimo tarnybai.

Sédynés jungiklis atidarytas!	1. Atleiskite akceleratoriaus pedalą.2. Sureguliukite vairuotojo sédynę atsižvelgdami j reikiamą kūno svorj.3. Trumpam pasišalinkite iš vairuotojo sédynės, kad valdiklis galėtų patikrinti sédynės kontaktinio jungiklio veikimą.4. Vairuotojo sédynę veikite visa apkrova.
Atleiskite akceleratoriaus pedalą!	1. Atleiskite akceleratoriaus pedalą.
Nepasirinkta nei priekinė / nei atbulinė eiga!	1. Informuokite klientų aptarnavimo skyrių.
Baterija išsikrovusi!	1. įkraukite bateriją.
Baterijos įtampa neatitinka reikalavi-mų!	1. Informuokite klientų aptarnavimo tarnybą
Švaraus vandens talpykla yra ištuštė-jus!	1. Pripildykite švaraus vandens talpyklą.
Šepečio slėgis nėra užtikrinamas!	1. Patikrinkite, ar šepečiai nėra nusidėvėję, ir, jeigu būtina, pakeiskite.2. Patikrinkite, ar valymo galvutė veikia: nuleiskite, pakelkite.
Nešvaraus vandens talpykla pilna!	1. Ištuštinkite vartoto vandens talpyklą.
Stabdžiai sugedę!	1. Mašina daugiau nevažiuokite.2. Informuokite klientų aptarnavimo tarnybą
Variklis įkaista! Aušinimo tarpsnis	1. Apsauginį jungiklj nustatykite į „0“ padėtį.2. Palaukite ne trumpiau kaip 15 minučių, kol mašina atauš.3. Jeigu ši triktis nustatoma pakartotinai, kreipkitės į klientų aptarnavimo tarnybą
Garsinio signalo įtaisas sugedęs!	1. Informuokite klientų aptarnavimo tarnybą.
CPU galvutė pernelyg įkaitusi! Aušini-mo tarpsnis	1. Apsauginį jungiklj nustatykite į „0“ padėtį.2. Palaukite ne trumpiau kaip 5 minutes, kol valdiklis atauš.3. Jeigu paviršius šiurkštus, tada gerokai sumažinkite šepečio slėgį.4. Jeigu ši triktis nustatoma pakartotinai, kreipkitės į klientų aptarnavimo tarnybą.
Šepečio pavara perkrauta!	1. Sumažinkite šepečio prisilietimo spaudimą.2. Patikrinkite, ar šepečių neblokuoja svetimkūniai (pvz., paketo juostos, medienos gabalėliai).
Nepasirinkta nei priekinė / nei atbulinė eiga!	1. Išjunkite prietaisą.2. Keletą kartų paspauskite priekinės / atbulinės eigos jungiklj pimyn ir atgal.3. Ijunkite prietaisą.4. Jei klaida nėra pašalinimą, kreipkitės į klientų aptarnavimo tarnybą.

Triktys be rodmenų ekrane

Mašinos nepavyksta jjungti	1. Ikiškite elektros akumuliatoriaus kištuką.2. Apsauginį jungiklj pasukite į padėtį „ 1”.3. Ikiškite išmanuji raktą.4. Patikrinkite saugiklj F1, jei reikia, pakeiskite jį, žr. skyrių Saugiklio keitimas.5. Patikrinkite ir, jei reikia, įkraukite elektros akumuliatorius.
Nepakankamas vandens kiekis	1. Patikrinkite švaraus vandens lygį, jei reikia, visiškai pripildykite talpyklą, kad oras būtų išstumtas.2. Patikrinkite, ar neužsikimšę žarnos ir, jei reikia, išvalykite.3. Išimkite ir išvalykite švaraus vandens filtrą.4. Atidarykite švaraus vandens rutulinį čiaupą.
Per mažas siurbimo našumas	1. Uždarykite nešvaraus vandens išleidimo žarnos dangtį.2. Nuvalykite sandariklius tarp nešvaraus vandens talpyklos ir dangtelio, patikrinkite, ar jie sandarūs, jeigu būtina, pakeiskite.3. Išvalykite turbinos filtrą.4. Nuvalykite ant siurbimo sijos sumontuotas siurbiamąsias briaunas ir, jeigu būtina, pakeiskite.5. Patikrinkite, ar neužsikimšusi siurbimo žarna ir, jei reikia, išvalykite.6. Patikrinkite, ar siurbimo žarna sandari ir, jei reikia, pakeiskite.7. Patikrinkite siurbimo sijos nustatymą.
Nepakankamas valymo rezultatas	1. Nustatykite valymo užduočiai atlikti tinkamą valymo programą.2. Valymui užduočiai naudokite tinkamus šepečus.3. Valymui užduočiai naudokite tinkamą valymo priemonę.4. Sumažinkite greitį.5. Nustatykite prispaudimo jėgą.6. Nustatykite valymo grandiklius.7. Patikrinkite, ar šepečiai nesusidėvėję, ir, jei reikia, pakeiskite.8. Patikrinkite vandens ištekėjimą
Šepečiai nesisuka	1. Sumažinkite prispaudimo jėgą.2. Patikrinkite, ar šepečio neblokuoja svetimkūniai, ir, jei reikia, juos pašalinkite.
Pasirenkamasis blykčiojantis švyturė-lis ir (arba) darbinis žibintas nešviečia	1. Patikrinkite saugiklj F3, jei reikia, pakeiskite jį, žr. skyrių Saugiklio keitimas.
Klaida K1/109	1. Išjunkite prietaisą.2. Palaukite minutę.3. Vėl jjunkite prietaisą.

Papildomos triktys, jei tai „Combo“ variantas

Mašina netinkamai šluoja	1. Patikrinkite, ar nesusidėvėję šlavimo velenai ir šoninė šluota, jeigu reikia, pakeiskite.2. Jei šlavimo velenas nesisuka, patikrinkite pavaros diržą, jei reikia, išvalykite jį.3. Patikrinkite, ar veikia nešvarumų stambiųjų dalelių sklendė.4. Patikrinkite, ar nenusidėvėjusios sandarinimo juostelės, jei reikia, sureguliuokite arba pakeiskite.
Šlavimo įtaisas sukuria dulkių debesį	1. Ištušlinkite šiukšlių talpyklią.2. Patikrinkite siurbimo turbinos šlavimo įtaiso pavaros diržą.3. Patikrinkite siurbimo ventiliatoriaus sandarinimo įvorę.4. Patikrinkite dulkių filtrą, jei reikia, išvalykite arba pakeiskite.5. Patikrinkite filtro déžės sandarikliį.6. Patikrinkite, ar nenusidėvėjo sandarinimo juostelė, jei reikia, ją sureguliuokite arba pakeiskite.
Šluojant kraštų zonoje valoma netinkamai	1. Patikrinkite šoninės šluotos aukščio nustatymą, jei reikia, pakoreguokite.2. Pakeiskite šoninę šluotą.

Techniniai duomenys

					B 260 RI(R100)	B 260 RICombo (R100)	B 260 RI(R 120)	B 260 RICombo (R 120)	B 260 RI(D100)	B 260 RICombo (D100)
Bendroji dalis
V	a	ž	i	a	v	i	m	o	g	r
V	a	ž	i	a	v	i	m	o	g	r
A	t	b	u	l	i	n	i	o	v	a
Leidžiamasis stabdymo atstumas kelias važiuojant ly-glu paviršlumi, kai didžiausias važlavimo greitis yra 10km/val.
Eksplotavimo trukmė priklausuo nuo šepečio galvutės, h 5 4,5 5 4,5 5 4,5šepečio spaudimo ir pagrindo šturkštumo
Teorinis našumas			m^2/h	10000	10000	12000	12000	10000	10000
Teorinis ploto valymo našumas naudojant šoninį valy-mo įtaisą			m^2/h	11200	---	---	---	11200	---
Teorinis ploto valymo našumas naudojant dvi šonines šluotas			m^2/h	11500	11500	13400	13400	11500	11500
Praktinis ploto našumas su šepečio galvute			m^2/h	7000 7000 8400 8400		7000 7000
Švaraus ir nešvaraus vandens talpyklos türis			l	260	260	260	260	260	260
Stambių nešvarumų talpyklos talpa			l	26	26	32	32	---	---
Valymo priemonės talpykla (pasirinktinai)			l	10	10	10	10	10	10
Valiklio dozavimo intervalas (nuo - iki)			%	0-3	0-3	0-3	0-3	0-3	0-3
Mažiausias vandens dozavimo kiekis			l/min	0,9	0,9	0,9	0,9	0,9	0,9
Didžiausias vandens dozavimo kiekis			l/min	9	9	9	9	9	9
Didžiausias paviršiaus slėgis (jskaitant vairuotoją, van-denį)			N/mm^2	1,33 1,33	1,33 1,33		1,33 1,33
Irenginio galios duomenys
Vardinė įtampa			V	36	36	36	36	36	36
Baterijos talpa			Ah	630	630	630	630	630	630
Vidutinis galingumas			W	7500	8900	7500	8900	7500	8900
Variklio galia			W	2200	2200	2200	2200	2200	2200
Siurbimo variklio galia			W	2x840	2x840	2x840	2x840	2x840	2x840
Šepečio variklio galia			W	2x 1100	2x 1100	2x 1100	2x 1100	2x 1100	2x 1100
Jkrovimo trukmė, kai elektros akumuliatorius buvo išsi-krovęs				1	0	1	0	1	0	1
Šlavimo veleno pavaros galia			W	---	600	---	600	---	600
Šoninės šluotos našumas (pasirinktinai)			W	110	110	110	110	110	110
Siurbimo turbinos šlavimo įtaisas			W	---	600	---	600	---	600
Siurbimas
Siurbimo našumas, oro kiekis			l/s	28 x 2	28 x 2	28 x 2	28 x 2	28 x 2	28 x 2
Siurbimo našumas, vakuumas			kPa (mbar)	14 (140)	14 (140)	14 (140)	14 (140)	14 (140)	14 (140)
Dulkių filto plotas			m^2	---	4 ---	4 ---	4
Vakuuminė turbina / siurbimo sija			kPa (mbar)	22/11 (220/110)	22/11 (220/110)	22/11 (220/110)	22/11 (220/110)	22/11 (220/110)	22/11 (220/110)
Valymo šepečiai
Šepečio skersmuo			mm	160	160	160	160	510	510
Šepečio ilgis			mm	914	914	1118	1118	---	---
Šepečio sūkių skaičius			l/min	1250	1250	1250	1250	140	140
Šoninio šveitimo įtaiso šepečio sukimosi greitis			l/min	140	---	---	---	140	---
Šoninio šveitimo įtaiso šepečio skersmuo			mm	300	---	---	---	300	---
Šlavimo ritinėlio skersmuo			mm	---	285	---	285	---	285
Šlavimo ritinio plotis			mm	---	710	---	710	---	710
Cilindrinio šepečio sūkių skaičius			l/min	---	610	---	610	---	610
Šoninės šluotos skersmuo			mm	450	450	450	450	450	450
Matmenys
Ilgis			mm	1925 2560 1925 2560		1925 2560
Plotis (be siurbimo sijos)			mm	1040	1040	1040	1040	1040	1040
Plotis (be siurbimo sijos)			mm	1140	1140	1340	1340	1140	1140
Aukštis			mm	1565	1565	1565	1565	1565	1565
Aukštis (su apsauginiu stogeliu, blykčiojančiu švyturė-liu)			mm	2200 2200 2200		2200 2200 2200
Darbinis plotis su šoniniu valymo įtaisu			mm	1120	1120	1120	1120	1120	1120
Darbinis plotis su šonine šluota			mm	1150	1180	1340	1340	1150	1180
Mažiausios konstrukcijos (180°) posūkio spindulys			mm	2120	2950	2120	2950	2120	2950
Elektros akumuliatoriaus skyriaus dydis (1×P×A)			mm	840 x 625 x 520	840 x 625 x 520	840 x 625 x 520	840 x 625 x 520	840 x 625 x 520	840 x 625 x 520
Priekinio rato plotis			mm	132	132	132	132	132	132
Priekinis ratas, skersmuo (išorinis)			mm	300	300	300	300	300	300
Galinio rato plotis			mm	108	108	108	108	108	108
Galinis ratas, skersmuo (išorinis)			mm	375	375	375	375	375	375
Svoris
Leistinas bendras svoris			kg	1840	2020	1840	2020	1840	2020
Gabenimo svoris (su 630 Ah elektros akumuliatoriumi, kg 75 kg vairuotojas, vidutinis svoris). Šepečio galvutė				1460 1944 1460 1944		1460 1944

		B 260 RI(R100)	B 260 RICombo (R100)	B 260 RI(R 120)	B 260 RICombo (R 120)	B 260 RI(D100)	B 260 RICombo (D100)
Svoris, paruošta darbui (su elektros akumuliatoriais ir pilnu baku)	kg 1641 1845	1641 1845	1641 1845
Šepečio prispaudimo slėgis	kg	150	150	150	150	130	130
Šepečio prispaudimo slėgis	cm2	210 210 168	168 42 42
Apkrova ploto vienetui (su vairuotoju ir pilnu švaraus vandens baku)
Paviršių veikianti šlavimo įtaiso rato apkrova	N/cm2	--- --- --- --- ---
Priekinio rato apkrova ploto vienetui N/cm	2	207 207 207 207 207 207
Galinio rato apkrova ploto vienetui N/cm	2	60 60 60 60 60 60
Įkroviklis, išorinis, gamyklinis
Kabelio ilgis mm 3000 3000 3000 3000 3000 3000
Įtampa	V	230			230
Dažnių diapazonas	Hz	50/60	50/60	50/60	50/60	50/60	50/60
Matmenys	mm	420 x 260 x 115	420 x 260 x 115	420 x 260 x 115	420 x 260 x 115	420 x 260 x 115	420 x 260 x 115
Svoris	kg 10 10 10 10 10 10
Apsaugos klasė		IP 21	IP 21	IP 21	IP 21	IP 21	IP 21
Kištuko rūšis		Schuko	Schuko	Schuko	Schuko	Schuko	Schuko
Įkrovimo srovė	A	65	65	65	65	65	65
Aplinkos sąlygos
Didžiausia aplinkos temperatūra	°C	40	40	40	40	40	40
Mažiausia aplinkos temperatūra	°C	5	5	5	5	5	5
Didžiausia vandens temperatūra	°C	60	60	60	60	60	60
Nuolydis
Didžiausias nuolydis (gabenant)	%	15 10 15 10 15 10
Didžiausias nuolydis (valymas režimu)	%	15 10 15 10 15 10
Didžiausias trumpalaikis nuolydis (ne daugiau kaip 10 m)	%	25	25	25	25	25	25
Nustatyta vertė pagal EN 60335-2-72
Bendroji vibracijos vertė	m/s2	0,41	0,41	0,41	0,41	0,41	0,41
Strypo bendroji vibracijos vertė	m/s2	0,4	0,4	0,4	0,4	0,4	0,4
Bendroji sėdynės paviršiaus vibracijos vertė	m/s2	0,1	0,1	0,1	0,1	0,1	0,1
Rankos vibracijos vertė, neapibrėžtis K	m/s2	0,2	0,2	0,2	0,2	0,2	0,2
Sėdynės vibracijos vertė, neapibrėžtis K	m/s2	0,1	0,1	0,1	0,1	0,1	0,1
Triukšmo lygis	dB(A)	73 73 73 73 73 73
Neapibrėžtis KpA	dB(A)	3	3	3	3	3	3
Garso galios lygis LWA + Neapibrėžtis KWA	dB(A)	94	94	94	94	94	94
Apsaugos klasė		IPX3	IPX3	IPX3	IPX3	IPX3	IPX3
Šoninis valymo įtaisas
Galia	W	260 260 260 260 260 260
Prispaudimo jėga	kg	9,7	9,7	9,7	9,7	9,7	9,7
Prispaudimo jėga	N/mm2	0,00239	0,00239	0,00239	0,00239	0,00239	0,00239

Pasiliekame teisę daryti techninius pakeitimus.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato bréžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu jrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.

Produktas: Grindų valymo mašina su sėdyne vairuotojui Tipas: 1.480-xxx / 2.480-xxx

Atitinkamos ES direktyvos

2006/42/EB (+2009/127/EB)

2014/30/ES

2014/53/ES (TCU)

Taikomi darnieji standartai

EN 60335-1

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

TCU

EN 300 328 V2.2.2

EN 300 330 V2.1.1

EN 300 440 V2.1.1

EN 301 511 V12.5.1

Taikomi nacionaliniai standartai

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Vinendenas, 2021 m. kovo 1 d.

Spis treści

Kontrola filtra na žmolky

POZOR
