Prekės ženklas	STIHL
Modelis	RM 4 RV
Produkto tipas	Benzininė vejapjovė su vaikščiojančiu valdymu
Variklis	Kohler HD675, 149 cm³, 2,2 kW (3,0 AG) esant 2800 aps./min
Degalai	Bešvinis benzinas, bakas 1,4 L
Pjovimo plotis	53 cm
Pjovimo aukštis	5 padėtys: 30, 40, 50, 60, 70 mm (centrinis reguliavimas)
Pavaros tipas	Savaime važiuojanti su Vario transmisija (kintamas greitis)
Mulčiavimo funkcija	Taip (smulkinimas ir smulki dispersija)
Svoris	36 kg
Garso slėgio lygis	79 dB(A) (LpA)
Garso galios lygis	91,2 dB(A) (LwA), garantuotas 93 dB(A)
Vibracijos ant vairo	3,20 m/s²
Saugumas	Pjovimo valdymo lankas (variklio sustabdymas per 3 s), pavaros lankas, apsauga nuo išsvaidymo
Priežiūra	Valymas po kiekvieno naudojimo, peilio patikra, alyvos keitimas, oro filtro keitimas, peilio galandimas
Garantija	Žiūrėkite STIHL prekiautoją

Dažnai užduodami klausimai - RM 4 RV STIHL

Kokia degalų bako talpa?

Degalų bakas turi maksimalią 1,4 litro talpą. Naudokite šviežią bešvinį benziną.

Kaip sureguliuoti pjovimo aukštį?

Išjunkite variklį ir palaukite, kol peilis nustos suktis. Stumkite reguliavimo svirtį į išorę, nustatykite norimą padėtį (nuo 1 iki 5 atitinka 30–70 mm) ir leiskite jai užsifiksuoti.

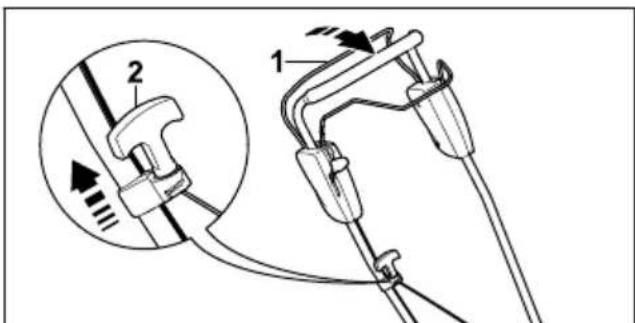

Kaip užvesti variklį?

Padėkite vejapjovę ant lygaus paviršiaus. Kaire ranka laikykite pjovimo valdymo lanką prie vairo. Lėtai traukite užvedimo rankeną, kol pajusite pasipriešinimą, tada greitai traukite.

Ką daryti, jei vejapjovė stipriai vibruoja?

Išjunkite variklį, nuimkite žvakės laidą ir patikrinkite peilį. Jei peilis pažeistas arba neteisingai sumontuotas, pakeiskite jį arba tinkamai sumontuokite.

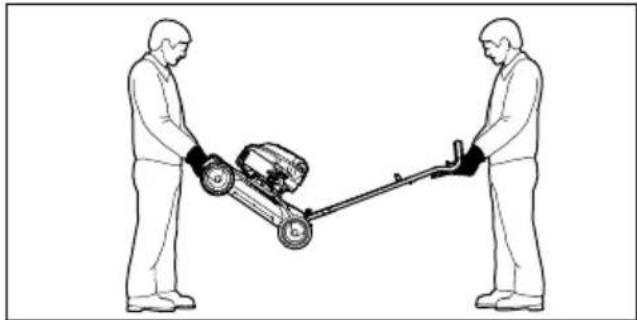

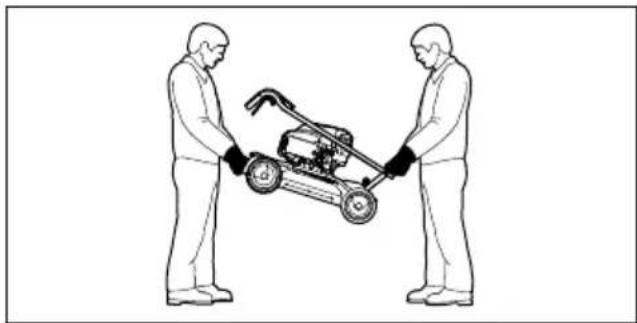

Kaip saugiai transportuoti vejapjovę?

Išjunkite variklį, palaukite, kol peilis sustos, ir nuimkite žvakės laidą. Stumti lėtai. Norėdami nešti, naudokite priekinę ir galinę rankenas, du žmonės su pirštinėmis.

Koks yra pjovimo plotis?

Pjovimo plotis yra 53 cm.

Kaip valyti vejapjovę?

Išjunkite variklį ir leiskite atvėsti. Nuimkite žvakės laidą. Valykite drėgna šluoste ir šepetėliu ventiliacijos angoms. Peiliui, pakreipkite vejapjovę ir valykite mediniu gabalėliu arba šepetėliu.

Kokį variklio tepalą naudoti?

Žiūrėkite Kohler HD675 variklio naudojimo instrukciją. Paprastai naudokite kokybišką 4 taktų variklio tepalą, kurio klampa pritaikyta klimato sąlygoms.

Ar galiu naudoti vejapjovę per lietų?

Ne, draudžiama pjauti per lietų dėl paslydimo ir sužeidimo rizikos. Naudokite tik esant sausam orui ir geram matomumui.

Kur rasti atsargines dalis?

Kreipkitės į specializuotą STIHL prekiautoją. Naudokite originalias STIHL dalis, kad užtikrintumėte saugumą ir patikimumą.

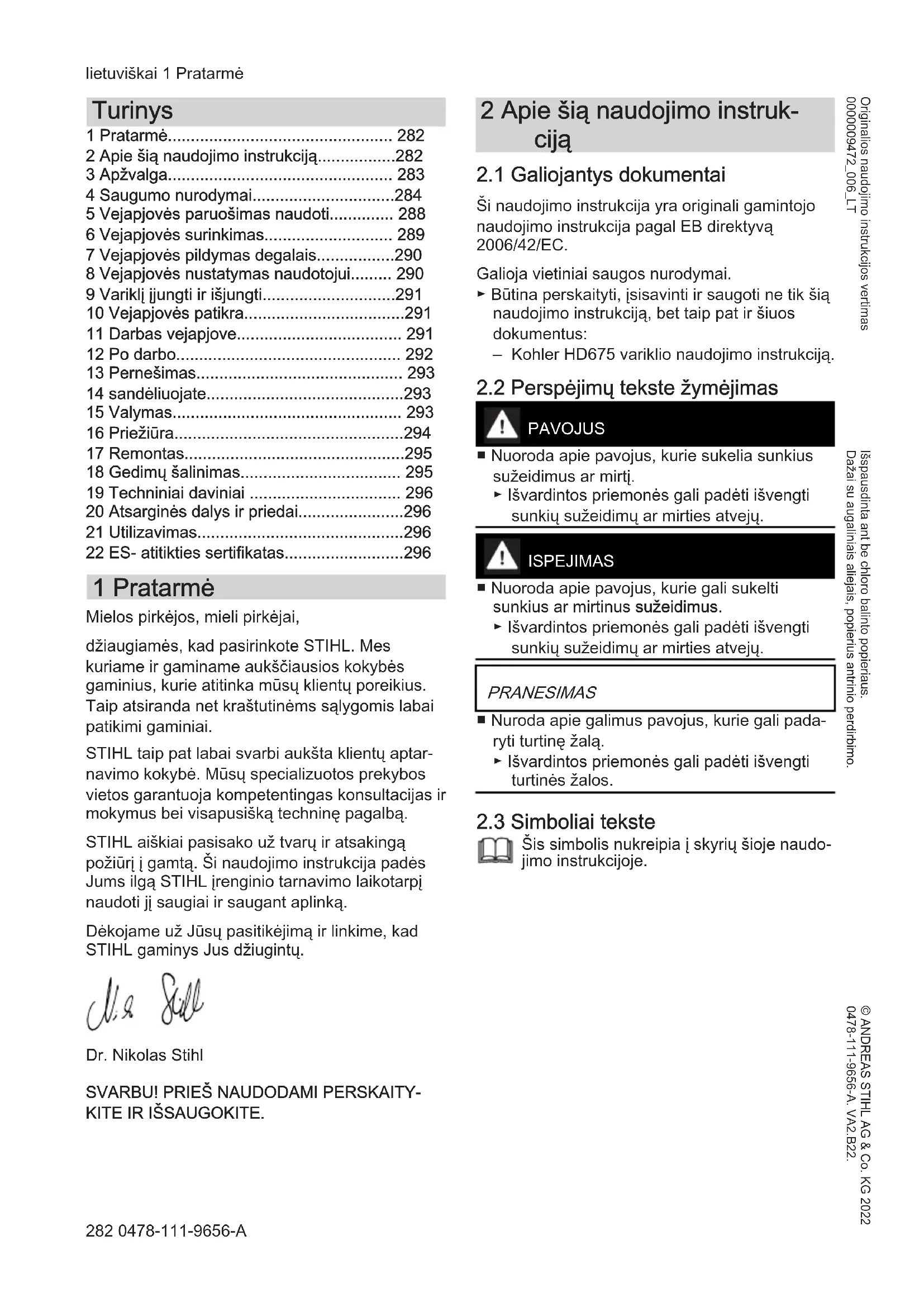

NAUDOJIMO INSTRUKCIJA RM 4 RV STIHL

1 Pratarmè.... 282
2 Apie šią naudojimo instrukciją....282
3 Apžvalga.... 283
4 Saugumo nurodymai....284
5 Vejapjovės paruošimas naudoti.... 288
6 Vejapjovès surinkimas.... 289
7 Vejapjovès pildymas degalais....290
8 Vejapjovès nustatymas naudotojui...... 290
9 Variklj jungti ir išjungti....291
10 Vejapjovès patikra....291
11 Darbas vejapjove.... 291
12 Po darbo.... 292
13 Pernešimas.... 293
14 sandèliuojate....293
15 Valymas.... 293
16 Priežiūra....294
17 Remontas....295
18 Gedimų šalinimas.... 295
19 Techniniai daviniai 296
20 Atsarginės dalys ir priedai....296
21 Utilizavimas....296
22 ES- atitikties sertifikatas....296

1 Pratarmè

Mielos pirkėjos, mieli pirkėjai,

džiaugiamės, kad pasirinkote STIHL. Mes kuriame ir gaminame aukščiausios kokybės gaminius, kurie atitinka mūsų klientų poreikius. Taip atsiranda net kraštutinėms sąlygomis labai patikimi gaminiai.

STIHL taip pat labai svarbi aukšta klientų aptarnavimo kokybė. Mūsų specializuotos prekybos vietos garantuoja kompetentingas konsultacijas ir mokymus bei visapusišką techninę pagalbą.

STIHL aiškiai pasisako už tvarų ir atsakingą požiūrį į gamtą. Ši naudojimo instrukcija padės Jums ilgą STIHL įrenginio tarnavimo laikotarpi naudoti jį saugiai ir saugant aplinką.

Dėkojame už Jūsų pasitikėjimą ir linkime, kad STIHL gaminys Jus džiugintų.

Dr. Nikolas Stihl

SVARBU! PRIEŠ NAUDODAMI PERSKAITY-KITE IR IŠSAUGOKITE.

2 Apie šią naudojimo instruk- cija

2.1 Galiojantys dokumentai

Ši naudojimo instrukcija yra originali gamintojo naudojimo instrukcija pagal EB direktyvą 2006/42/EC.

Galioja vietiniai saugos nurodymai.

▶ Būtina perskaityti, įsisavinti ir saugoti ne tik šią naudojimo instrukciją, bet taip pat ir šiuos dokumentus:
- Kohler HD675 variklio naudojimo instrukcija.

2.2 Perspėjimų tekste žymėjimas

PAVOJUS

■ Nuoroda apie pavojus, kurie sukelia sunkius sužeidimus ar mirtj.
▶ Išvardintos priemonės gali padėti išvengti sunkių sužeidimų ar mirties atvejų.

ISPEJIMAS

■ Nuoroda apie pavojus, kurie gali sukelti sunkius ar mirtinus sužeidimus.
▶ Išvardintos priemonės gali padėti išvengti sunkių sužeidimų ar mirties atvejų.

PRANESIMAS

■ Nuroda apie galimus pavojus, kurie gali padaryti turtinę żalą.
- Išvardintos priemonės gali padėti išvengti turtinės žalos.

2.3 Simboliai tekste

Šis simbolis nukreipia į skyrių šioje naudojimo instrukcijoje.

3 Apžvalga lietuviškai

3 Apžvalga

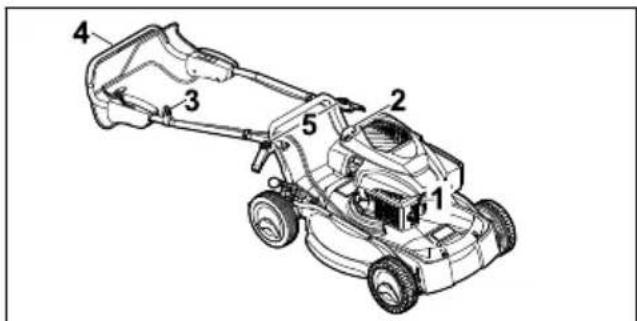

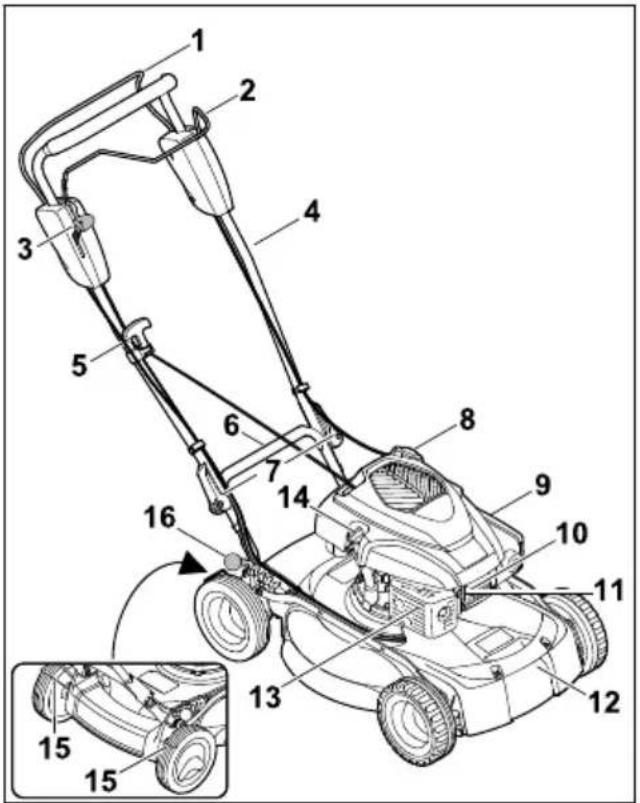

3.1 Vejapjové

1 Pjovimo režimo jjungimo rankena Pjovimo režimo jjungimo rankena skirta varik- liui paleisti ir išjungti.
2 Važiavimo pavaros jungimo rankena Važiavimo pavaros jungimo rankena skirta varikliui paleisti ir išjungti.

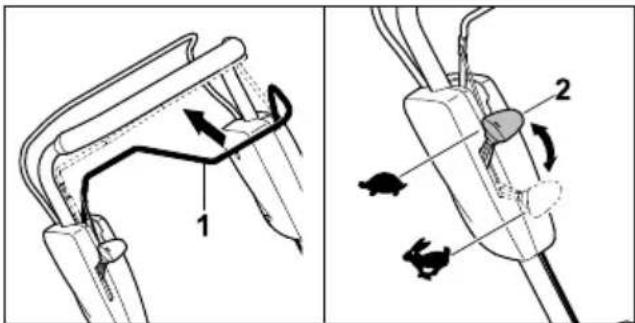

3 Svirtis Svirtis skirta važiavimo pavaros greičiui nus- tatyti.

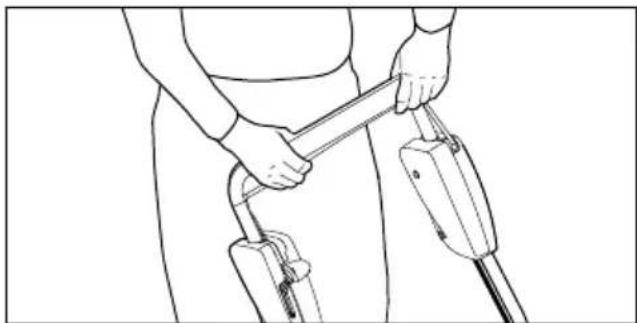

4 Valdymo rankena Valdymo rankena skirta vejapjovei laikyti, valdyti ir gabenti.
5 Paleidimo rankenėlė Paleidimo rankenėlė skirta varikliui paleisti.
6 Galinė gabenimo rankena Gabenimo rankena skirta vejapjovei gabenti.

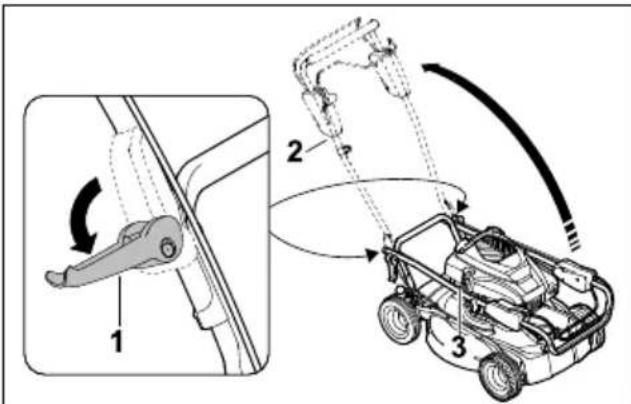

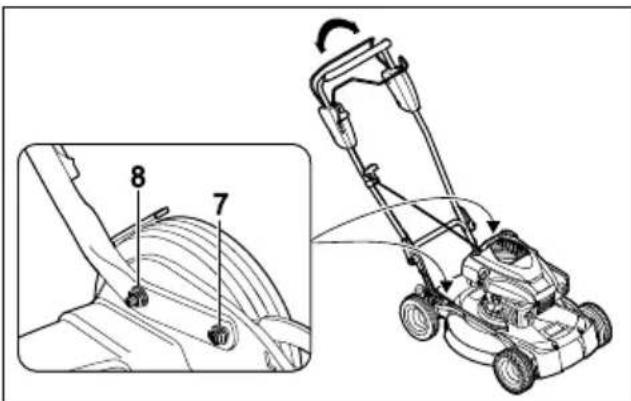

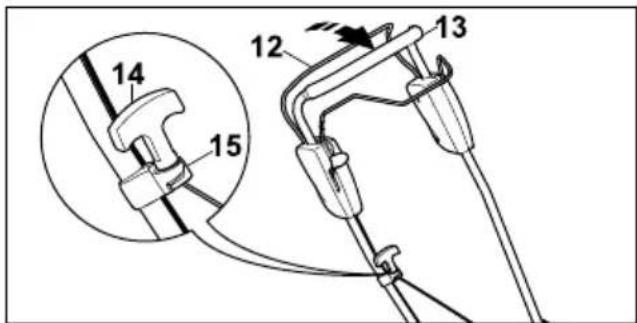

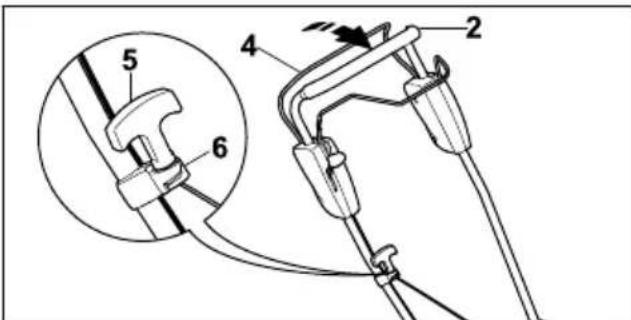

7 Greitojo įtempimo įtaisas Greitojo įtempimo įtaisai pritvirtina valdymo rankeną prie vejapjovės.
8 Kuro bakelio dangtelis Kuro bakelio dangteliu uždengiama benzino pildymo anga.
9 Filtro dangtelis Filtro dangteliu uždengiamas oro filtras.

10 Uždegimo žvakės antgalis Uždegimo žvakės antgaliu sujungiamas uždegimo laidas su uždegimo žvake.
11 Uždegimo žvakė Uždegimo žvakė uždega kuro ir oro mišinį variklyje.
12 Priekinė gabenimo rankena Gabenimo rankena skirta vejapjovei gabenti.
13 Triukšmo slopintuvas Triukšmo slopintuvas sumažina vejapjovės skleidžiamą triukšmą.

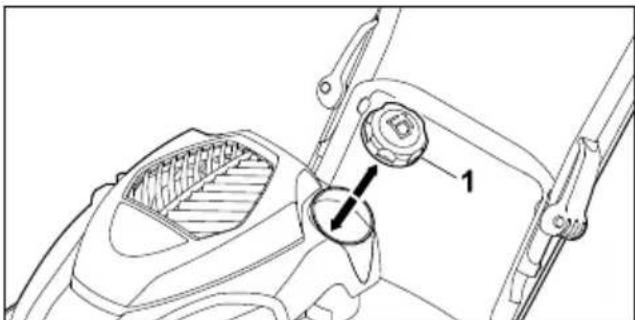

14 Variklio alyvos dangtelis Variklio alyvos dangteliu uždengiama variklio alyvos pildymo anga.
15 Ratų grandiklis Ratų grandiklis nuvalo galinius ratus.

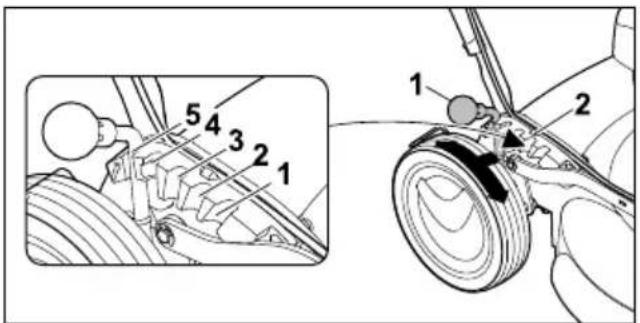

16 Svirtis Svirtis skirta pjovimo aukščiui nustatyti.

3.2 Simboliai

Simboliai ant vejapjovės ir jų paaiškinimai:

Šiuo simboliu nurodomas vejapjovės svoris.

LWA

Nurodytas garantuotas garso galios lygis (dB(A)) pagal direktyvą 2000/14/EC, kad būtų galima palyginti gaminių garso emisijas.

Šis simbolis žymi kuro bakelio dangtelj.

Šis simbolis žymi variklio alyvos bakelio dangtelj.

Paleiskite variklj.

Išjunkite variklj.

ljunkite važiavimo pavarą.

Šioje padėtyje vejapjovė važiuoja didžiausiu greičiu.

Šioje padėtyje vejapjovė važiuoja mažiausiu greičiu.

4 Saugumo nurodymai

4.1 [spèjamieji simboliai

Įspėjamųjų simbolių ant vejapjovės paaiškinimai

Laikykitės saugos nurodymų ir vykdy-kite juose nurodytus veiksmus.

Perskaitykite ir jsigilinkite i naudojimo instrukcija, jos neišmeskite.

Laikykitės saugos nurodymų dėl į orą išsviedžiamų daiktų ir vykdykite nurodytus veiksmus.

Nelieskite besisukančio peilio.

Jei jrenginys bus gabenamas, laikomas, atliekami jo techninės priežiūros arba taisymo darbai, ištraukite uždegimo žvakės antgalį.

Laikykitės saugaus atstumo.

4.2 Naudojimas pagal paskirti

Vejapjové STIHL RM 4.0 RV skirta žolei pjauti.

▲ ISPEJIMAS

■ Jei vejapjovė naudojama ne pagal paskirtį, gali būti sunkiai arba mirtinai sužeidžiami žmonės bei padaroma materialinės žalos.

- Naudokite vejapjovę taip, kaip nurodyta šioje naudojimo instrukcijoje ir variklio naudojimo instrukcijoje.

4.3 Naudotojui taikomi reikalavimai

▲ ISPEJIMAS

■ Neinstruktuoti naudotojai gali neatpažinti ir nejvertinti vejapjovės ar į orą svaidomų objektų keliamo pavjoaus. Naudotojas ar kiti asmenys gali būti sunkiai sužeisti ar žūti.

▶ Perskaitykite ir įsigilinkite į naudojimo instrukcija, jos neišmeskite.

• Jei vejapjovė perduodama kitam asmeniui, perduokite vejapjovės ir įrenginio naudojimo instrukciją.

• [sitikinkite, kad naudotojas atitinka toliau pateiktus reikalavimus.
  – Naudotojas pailsėjęs.

• Naudotojo fiziniai, jutiminiai ir psichiniai gebėjimai pakankami, kad galėtų valdyti vejapjovę ir atlikti ja darbus. Jei naudotojo fiziniai, jutiminiai arba psichiniai gebėjimai riboti, naudotojas juo dirbti gali tik prižiūrimas ar instruktuojamas už ji atsakingo asmens.

• Naudotojas sugeba atpažinti ir įvertinti vejapjovės keliamą pavojų.
  – Naudotojas supranta, kad yra atsakin-gas už incidentus ir žalą.
• Naudotojas pilnametis arba turi nacionalinius teisės aktus atitinkantį prižiūrint suteiktą profesinį pasirengimą.
• Naudotojas instruktuotas STIHL prekybos atstovo arba specialisto, prieš jam pradedant dirbti vejapjove pirmą kartą.
• Naudotojas nėra išgėręs alkoholio, vaistų arba vartojęs narkotikų.

▶ Iškilus neaiškumu: kreipkitės į STIHL prekybos atstovą.

4.4 Apranga ir jranga

ISPEJIMAS

- Dirbant įvairūs objektai gali būti dideliu greičiu išsviedžiami į orą. Naudotojas gali būti sužeidžiamas.

- Dévékite ilgas kelnes iš atsparios medžiagos.

■ Dirbant kyla triukšmas. Triukšmas gali pakenkti klausai.

► Naudokite klausos organų apsaugą.

- Dirbant gali sukilti dulkës. [kvëptos dulkës gali pakenkti sveikatai ir sukelti alergines reakcijas.

Kylant dulkėms reikia: dėvėti nuo dulkių apsaugančią kaukę.

■ Netinkama apranga gali įsipainioti į medžius, krūmus ir vejapjovę. Netinkamai apsirengęs naudotojas gali būti sunkiai sužeidžiamas.

▶ Vilkėkite priglundančius drabužius.
▶ Nedėvėkite šalių ir nusiimkite papuošalus.

■ Valydamas, gabendamas vejapjovę ar atlikdamas jos techninės priežiūros darbus, naudotojas gali paliesti peilį. Naudotojas gali būti sužeidžiamas.

- Mūvėkite darbines pirštines iš atsparios medžiagos.

■ Avėdamas netinkamą avalynę naudotojas gali paslysti. Naudotojas gali būti sužeidžiamas.

- Avėkite patvarią, uždarą avalynę, turinčią padus su protektoriais.

■ Galandant peilį gali kristi į šalis smulkios dalelės. Naudotojas gali būti sužeidžiamas.

▶ Naudokite gerai priglundančius apsauginius akinius. Tinkami apsauginiai akiniai yra

4 Saugumo nurodymai lietuviškai

patikrinti pagal EN 166 standartą arba nacionalinius teisės aktus ir prekyboje jie būna atitinkamai pažymėti.

- Mūvėkite darbines pirštines iš atsparios medžiagos.

4.5 Darbo zona ir aplinka

ISPEJIMAS

■ Pašaliniai asmenys, vaikai ir gyvūnai gali neat-pažinti ir nejvertinti vejapjovės ir į orą svaidomų objektų keliamo pavjoaus. Pašaliniai asmenys, vaikai ir gyvūnai gali būti sunkiai sužeisti, taip pat gali būti padaryta materialinė žala.

▶ Pašaliniai asmenys, vaikai, ir gyvū-nai negali būti arti darbo zonos.

▶ Reikia laikytis atstumo iki objektu.
▶ Nepalikite vejapjovės be priežiūros.
▶ Pasirūpinkite, kad vaikai negalėtu žaisti su vejapjove.

■ Kai jrenginys veikia, triukšmo slopintuvas skleidžia karštas išmetamąsias dujas. Dėl karštu išmetamųjų dujų gali užsidegti lengvai užsiliepsnojančios medžiagos ir sukelti gaisrą.

▶ Lengvai užsiliepsnojančias medžiagas laikykite atokiau nuo išmetamujų dujų srovės.

4.6 Saugi būklè

4.6.1 Vejapjové

Vejapjovė saugi eksploatuoti, jei atitinka toliau pateiktus reikalavimus:

– vejapjové nepažeista.
– Iš vejapjovės neteka benzinas.
– Degalų bako dangtelis uždarytas.
– Iš vejapjovės neteka variklio alyva.
– Variklio alyvos dangtelis uždarytas.
- Vejapjové švari.
– Veikia valdymo elementai, jie nepakite.
– Peilis tinkamai primontuotas.
- Primontuoti originalüs STIHL priedai, skirti atitinkamai vejapjovei.
– Priedai tinkamai primontuoti.
- Spyruokliniai mechanizmai nepažeisti ir tinkamai veikia.
- Atleidus pjovimo režimo jungimo rankeną užvedamas įrenginys.

ISPEJIMAS

■ Jei yra nesaugi eksploatuoti būklė, konstrukcinės dalys ir saugos įtaisai gali tinkamai nebeveikti ir tekėti degalai. Gali būti sunkiai sužeisti arba žūti asmenys.

- Dirbkite naudodami nepažeistą vejapjovę.

▶ Jei iš vejapjovės išteka benzinas, nedirbkite su vejapjove ir kreipkitės į STIHL prekybos atstovą.

▶ Uždarykite degalų bako dangtelį.

▶ Jei iš vejapjovės išteka variklio alyva, nedirbkite su vejapjove ir kreipkitės į STIHL prekybos atstovą.

▶ Uždarykite variklio alyvos dangtelj.

▶ Nešvarią vejapjovę nuvalykite.

▶ Nekeiskite vejapjovės ir jos apsaugos sistemu.

▶ Ypač griežtai draudžiama atlikti darbus prie vejapjovės, kurie pakeičia galią arba vidaus degimo variklio sūkių skaičių.

- Jei neveikia valdymo elementai, nedirbkite vejapjove.

▶ Spyruokliniai mechanizmai gali išleisti sukauptą energiją.

▶ Montuokite originalius STIHL priedus, skirtus atitinkamai vejapjovei.

- Primontuokite peilj taip, kaip nurodyta šioje naudojimo instrukcijoje.

- Primontuokite priedus taip, kaip nurodyta šioje naudojimo instrukcijoje arba priedų naudojimo instrukcijoje.

▶ Nekiškite jokių objektų į vejapjovės angas.

▶ Pakeiskite nusitrynusius arba pažeistus nurodomuosius užrašus.

▶ Iškilus neaiškumams, kreipkitės i STIHL prekybos atstovą.

4.6.2 Peilis

Peilis saugus eksploatuoti, jei atitinka toliau pateiktus reikalavimus.

– Peilis ir tvirtinamos dalys nepažeistos.
– Peilis nepakeitęs formos.
– Peilis tinkamai primontuotas.
– Peilis tinkamai išgaląstas.
– Peilis be nelygumu.
– Peilis tinkamai subalansuotas.

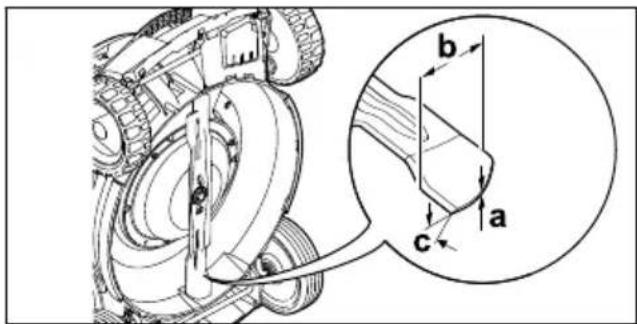

– Ne per mažas mažiausias peilio storis ir plotis, 19.2.
– Išlaikytas galandimo kampas, 19.2.

ISPEJIMAS

■ Jei peilis néra saugus eksploatuoti, gali atsilaisvinti ir būti nusviestos peilio dalys. Gali būti sunkiai sužeisti asmenys.

• Dirbkite su nepažeistu peiliu ir nepažeistomis tvirtinamomis dalimis.

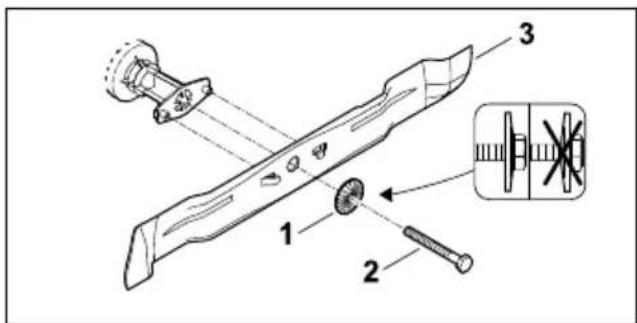

  ▶ Tinkamai jmontuokite peilj.
  ▶ Tinkamai pagaląskite peilj.
  ▶ Jei per mažas mažiausias peilio storis ar plotis, peilj pakeiskite.
  ▶ Paveskite subalansuoti peilj STIHL prekybos atstovui.

- Iškilus neaiškumu: kreipkitės i STIHL prekybos atstovą.

4.7 Degalai ir degalu pylimas

▲ ISPEJIMAS

- Vejapjovėje naudojami degalai – benzinas. Benzinas yra ypač degus. Jei benzinas patektų į atvirą liepsną arba ant įkaitusių daiktų, jis galėtų sukelti gaisrą arba sprogimą. Gali būti sunkiai sužeisti arba žūti asmenys, taip pat gali būti padaryta materialinė žala.

▶ Saugokite benziną nuo karščio ir ugnies.

▶ Neišliekite benzino.

- Benzinui išsiliejus: benziną valykite šluoste, o įrenginį paleiskite tik tuomet, kai visos vejapjovės dalys sausos;

▶ Nerūkykite.

▶ Degalu nepilkite arti ugnies.

▶ Prieš pildami degalus, sustabdykite variklj ir palaukite, kol jis atvės.

▶ Jei baką reikia ištuštinti: tai darykite lauke;

▶ [rengin] paleiskite bent 3 m atstumu nuo degalų pylimo vietos.

▶ Vejapjovės, kurios bake yra benzino, jokiu būdu nelaikykite pastato viduje.

■ lkvėpęs benzino garų asmuo gali apsinuodyti.

▶ Nejkvèpkite benzino garu.

▶ Degalus pilkite gerai vėdinamoje vietoje.

- Dirbant vejapjovė įšyla. Benzinas plečiasi ir degalų bake gali susidaryti per didelis slėgis. Atidarant degalų bako dangtelį benzinas gali ištrykšti. Trykštantis benzinas gali užsidegti. Naudotojas gali būti sunkiai sužeistas.

- Pirmiausia leiskite atvėsti vejapjovei ir tik tuomet atidarykite degalų bako dangtelį.

- Drabužiai, ant kurių pateko benzino, lengvai užsiliepsnoja. Gali būti sunkiai sužeisti arba žūti asmenys, taip pat gali būti padaryta materialinė žala.

- Jei ant drabužių pateko benzino: drabužius persivilkite.

■ Benzinas gali pakenkti aplinkai.

▶ Neišliekite degalu.

- Benziną utilizuokite laikydamiesi įstatymų ir neteršdami gamtos.

■ Jei benzino pateko ant odos arba i akis, jis gali diriginti tiek oda, tiek akis.

▶ Saugokitės, kad benzino nepatektų.

- Jam patekus ant odos, šias odos vietas plaukite dideliu kiekiu vandens ir muilu.

▶ Elektrolitui patekus i akis, bent 15 minučių skalaukite akis dideliu kiekiu vandens ir kreipkitės i gydytoją.

■ Vejapjovės degimo sistemoje atsiranda kibirkštys. Degioje ir sprogioje aplinkoje

kibirkštys gali patekti į atvirą vietą ir sukelti gaisrą ir sprogimą. Gali būti sunkiai sužeisti arba žūti asmenys, taip pat gali būti padaryta materialinė žala.

▶ Naudokite jrenginio naudojimo instrukcijoje aprašytas uždegimo žvakes.

▶ lsukite ir priveržkite uždegimo žvakę.

▶ Tvirtai užspauskite uždegimo žvakės ant-galį.

■ Jei į vejapjovę pripilta įrenginiui neskirto benzino, vejapjovė gali būti sugadinta.

▶ Naudokite šviežią, kokybišką, bešvinį benziną.

▶ Laikykitės įrenginio naudojimo instrukcijoje pateiktų nuorodu.

4.8 Dirbant

ISPEJIMAS

■ Jei naudotojas netinkamai paleidžia variklj, jis gali nebesuvaldyti vejapjovės. Naudotojas gali būti sunkiai sužeidžiamas.

▶ Paleiskite variklj taip, kaip nurodyta šioje naudojimo instrukcijoje.

■ Tam tikromis aplinkybėmis naudotojas nebegali dirbti susikoncentravęs. Naudotojas gali užkliūti, nugriūti ir sunkiai susižeisti.

- Dirbkite ramiai ir apdairiai.

▶ Pjaukite žolę tik esant geram matomumui. Nedirbkite su vejapjove esant prastam apšvietimui ir matomumui.

- Valdykite vejapjovę tik patys.

▶ Venkite kliūčių.

▶ Neapverskite vejapjovės.

- Dirbkite stovėdami ant žemės ir išlaikykite pusiausvyrą.

▶ Pasireiškus nuovargio požymiams, pasidarykite pertrauką.

▶ Pjaudami žolę nuokalnėse, pjaukite skersai šlaito.

▶ Nedirbkite ant didesnių nei 25° (46,6 %) nuokalnių.

▶ Naudokite vejapjovę itin atsargiai, kai dirbate šalia įkalnių, šlaitų, griovių, sąvartynų ir tvenkinių.

- Planuokite darbus taip, kad išvengtumėte didesnės apkrovos dėl ilgesnio eksploatavimo laiko.

■ Veikiant varikliui susidaro išmetamujų dujų. Įkvėpę išmetamujų dujų žmonės gali apsinuodyti.

▶ Nejkvėpkite išmetamųjų dujų.

▶ Vejapjove dirbkite gerai vėdinamoje vietoje.

▶ Jei pajutote pykinimą, pradėjo skaudėti galvą, sutriko regėjimas, klausa arba

4 Saugumo nurodymai lietuviškai

svaigsta galva, nutraukite darbą ir kreipkitės i gydytoją.

■ Jei veikiant varikliui naudotojas dėvi klausos organų apsaugą, jis gali ribotai suvokti ir įvertinti triukšmą.

- Dirbkite ramiai ir apdairiai.

■ Vejapjovėje įmontuotas variklio išjungimo įtai-sas.

▶ Paleidus pjovimo režimo jungimo rankeną, variklis ir peilis sustabdomi per 3 sekundes.

■ Naudotojas gali įsipjauti į besisukantį peilį. Naudotojas gali būti sunkiai sužeidžiamas.

▶ Ištraukite uždegimo žvakės antgalį.

▶ Nelieskite besisukančio peilio.

- Jei peilis užsiblokavo dėl i jį patekusio daikto, išjunkite variklj. Tik tada išimkite tą daiktą.

■ Jei dirbama nenaudojant važiavimo pavaros, galite netyčia ijungti važiavimo pavarą ir vejapjovė pradės judėti. Gali būti sunkiai sužeidžiami žmonės ir padaroma materialinės žalos.

- Valdykite važiavimo pavaros jungimo rankeną tik tada, kai reikia jjungti važiavimo pavarą.

■ Jei vejapjovė dirbant pasikeičia ir pradeda nejprastai veikti, vejapjovę gali būti nebesaugu eksploatuoti. Gali būti sunkiai sužeidžiami žmonės ir padaroma materialinės žalos.

▶ Nebedirbkite ir kreipkitės i STIHL prekybos atstovą.

■ Dirbant vejapjovė gali sukelti vibracijas.

▶ Mūvėkite darbines pirštines.

▶ Darykite pertraukas.

- Atsiradus kraujotakos sutrikimo požymių, kreipkitės i gydytoją.

■ Apžiūrėkite pjaunamą plotą ir atkreipkite dėmesį i kliūtis. Jei dirbant peilis kliudo pašalinį objektą, jis arba jo dalys gali būti dideliu greičiu išsviedžiami i orą. Gali būti sužeidžiami žmonės ir padaroma materialinės žalos.

▶ Pašalinkite iš darbo zonos pašalinius objektus, pvz., akmenis, vielas, žaislus ar kitus daiktus. Pažymėkite pasléptus objektus, kurių negalima pašalinti.

■ Atleidus pjovimo režimo jjungimo rankeną peilis dar kurį laiką sukasi. Gali būti sunkiai sužeidžiami žmonės.

▶ Palaukite, kol peilis nustos suktis.

■ Besisukančiam peiliui kliudžius kietą objektą gali kilti kibirkščiu. Degioje aplinkoje kibirkštys gali sukelti gaisrą. Gali būti sunkiai arba mirtinai sužeidžiami žmonės bei padaroma materialinės žalos.

▶ Nedirbkite degioje aplinkoje.

■ Nesaugiai ant nuokalnės pastatyta vejapjovė gali nuriedėti. Gali būti sužeidžiami žmonės ir padaroma materialinės žalos.

▶ Paleiskite vejapjovę iš rankų tik tuomet, kai ji stovi ant lygaus paviršiaus ir negali nuriedėti.

■ Prie valdymo rankenos pritvirtinus daiktų, vejapjovė gali apvirsti dėl papildomo svorio. Gali būti sužeidžiami žmonės ir padaroma materialinės žalos.

- Netvirtinkite prie valdymo rankenos jokių daiktų.

▲ PAVOJUS

■ Jei dirbama aplinkoje, kurioje yra elektros laidų, peilis gali kliudyti elektros laidus ir juos pažeisti. Naudotojas gali būti sunkiai arba mirtinai sužeidžiamas.

▶ Nedirbkite aplinkoje, kurioje yra elektros laidų.

■ Per perkūniją dirbanti naudotoją gali nutrenkti žaibas. Naudotojas gali būti sunkiai arba mirtinai sužeidžiamas.

▶ Esant perkūnijai, nedirbkite.

- Dirbdamas per lietų naudotojas gali paslysti. Naudotojas gali būti sunkiai arba mirtinai sužeidžiamas.

▶ Jei lyja, nedirbkite.

4.9 Gabenimas

▲ ISPEJIMAS

■ Gabenama vejapjovė gali apvirsti arba judėti. Gali būti sužeidžiami žmonės ir padaroma materialinės žalos.

▶ Išjunkite variklj.

▶ Palaukite, kol peilis nustos suktis.

▶ Ištraukite uždegimo žvakės antgalį.

- [tvirtinkite vejapjovę įtempiamaisiais diržais, dirželiais arba tinklu ant tinkamos krovimo platformos, kad neapvirstų ir negalėtų pajudėti.

lietuviškai 5 Vejapjovės paruošimas naudoti

■ Veikiant varikliui gali įkaisti triukšmo slopintuvas ir pats variklis. Gabendamas naudotojas gali nusideginti.

▶ Stumkite vejapjovę.

■ Vejapjovė sunki. Naudotojas, vienas nešdamas vejapjovę, gali susižeisti.

▶ Mūvėkite darbines pirštines.

▶ Vejapjovę turi nešti du asmenys.

■ Gabenant išbėgus benzino gali būti sutepami daiktai ir padaroma žalos.

▶ Stumkite vejapjovę.

▶ Gabenkite jrenginj be benzino.

4.10 Laikymas

ISPEJIMAS

■ Vaikai gali neatpažinti ir nejvertinti vejapjovės keliamo pavojaus. Vaikai gali sunkiai susižeisti.

▶ Išjunkite variklj.

- Vejapjovę laikykite vaikams nepasiekiamoje vietoje.

▶ Laikykite vejapjovę švarioje ir sausoje vie-toje.

Ant pagrindo su nuolydžiu laikoma vejapjovė gali nuriedėti. Gali būti sužeidžiami žmonės ir padaroma materialinės žalos.

▶ Vejapjovę laikykite tik ant lygaus pagrindo.

4.11 Valymas, techninė priežiūra ir remontas

▲ ISPEJIMAS

■ Jei valant, atliekant techninės priežiūros darbus arba remontuojant veikia įrenginys, gali būti sunkiai arba mirtinai sužaloti žmonės bei padaryta materialinės žalos.

▶ Išjunkite įrenginį.

▶ Palaukite, kol peilis nustos suktis.

▶ Ištraukite uždegimo žvakės antgalį.

■ Jei valant, atliekant techninės priežiūros arba remonto darbus veikia įrenginys, netyčia gali būti jungiama važiavimo pavara. Žmonėms kyla sunkių sužeidimų ir žalos turtui pavojus.

▶ Išjunkite įrenginį.

▶ Ištraukite uždegimo žvakės antgalį.

■ Veikiant jrenginiui gali jkaisti triukšmo slopintuvas ir pats jrenginys. Žmonės gali nusideginti.

- Palaukite, kol triukšmo slopintuvas ir jrenginys atvės.

Stiprūs plovikliai, valant naudojama vandens srovė arba smailūs daiktai gali pažeisti vejapjovę arba peilį. Netinkamai valant vejapjovę arba peilį, gali sutrikti konstrukcinių dalių ir saugos įtaisų veikimas. Kyla sunkių sveikatos pažeidimų pavojus.

- Valykite vejapjovę ir peilį taip, kaip nurodyta šioje naudojimo instrukcijoje, 📄5.2.

■ Atliekant techninę priežiūrą ar remontuojant vejapjovę arba peilį ne taip, kaip aprašyta naudojimo instrukcijoje, gali tinkamai nebeveikti jo konstrukcinės dalys ir saugos įtaisai. Kyla sunkių sveikatos pažeidimų ar net mirties pavojus.

▶ Pakeiskite susidėvėjusias arba pažeistas dalis.

- Valykite vejapjovę arba atlikite techninės priežiūros darbus, kaip nurodyta šioje naudojimo instrukcijoje.

- Atlikite peilio techninės priežiūros darbus, kaip nurodyta šioje naudojimo instrukcijoje.

■ Valydamas peilj, atlikdamas jo techninės priežiūros arba remonto darbus, naudotojas gali įsipjauti į aštrias briaunas. Naudotojas gali būti sužeidžiamas.

- Mūvėkite darbines pirštines iš atsparios medžiagos.

■ Galandamas peilis gali jkaisti. Naudotojas gali nusideginti.

▶ Palaukite, kol peilis atvès.

▶ Mūvėkite darbines pirštines iš atsparios medžiagos.

5 Vejapjovės paruošimas naudoti

5.1 Vejapjovės paruošimas naudoti

Kiekvieną kartą, prieš pradedant darbus, reikia atlikti tokius veiksmus:

▶ Nuimkite pakavimo medžiagą ir transportavimo apsaugas.

- [sitikinkite, kad šios dalys yra saugios būklės: - vejapjovė, 4.6.1; - peilis, 4.6.2.

- Atlenkite ir nustatykite valdymo rankeną, 8.1.

▶ Papildykite vejapjovę degalais, 17.1.

▶ Nustatykite pjovimo aukšti, 11.2.

▶ Patikrinkite valdymo elementus, 10.1.

6 Vejapjovės surinkimas lietuviškai

- Jei negalima atlikti šių veiksmų, nenaudokite vejapjovės ir kreipkitės į STIHL prekybos atstovą.

6 Vejapjovès surinkimas

6.1 Valdymo rankenos montavimas

▶ Išjunkite variklj.
▶ Ištraukite uždegimo žvakės antgalį.
▶ Pastatykite vejapjovę ant lygaus pavirśiaus.

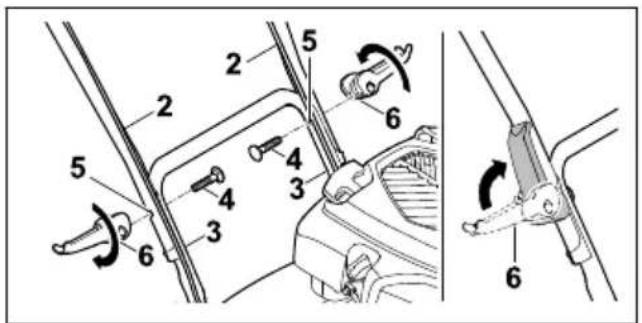

2 1

▶ Užmaukite apsaugines ivores (1) ilgaja puse i vidų ant valdymo rankenos viršutinės dalies (2).

- Laikykite valdymo rankenos viršutinę dalį (2) ant valdymo rankenos apatinės dalies (3) taip, kad sutaptų angos. - Prakiškite varžtus (4) pro angas (5) iš vidaus į išorę. - Greitojo įtempimo įtaisus (6) prisukite varžtais (4) ir atverskite į viršų taip, kad greitojo įtempimo įtaisai (6) būtų prigludę prie valdymo rankenos.

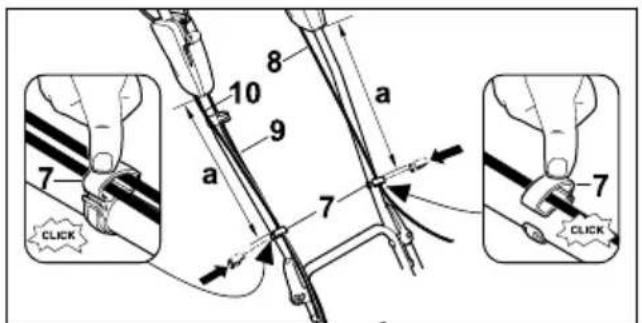

8 10 9 a 7 a 7 CLICK CLICK

▶ Uždėkite kabelių spaustukus (7) ant valdymo rankenos viršutinės dalies.
- Idėkite trosus (8+9+10) i kabelių spaustukus (7).

▶ Uždarykite kabelių spaustukus (7) ir užfiksuokite plokštelę.
- Variklio išjungimo trosą (8) su laido spaus-tuku (7) pritvirtinkite prie kairės valdymo ran-kenos viršutinės dalies atstumu a = 42 - 44 cm.
- Pritvirtinkite važiavimo pavaros trosą (9) ir kintamos pavaros trosą (10) su laido spaus-tuku (7) dešinėje prie valdymo rankenos viršu-tinės dalies, atstumu a = 42 - 44 cm.

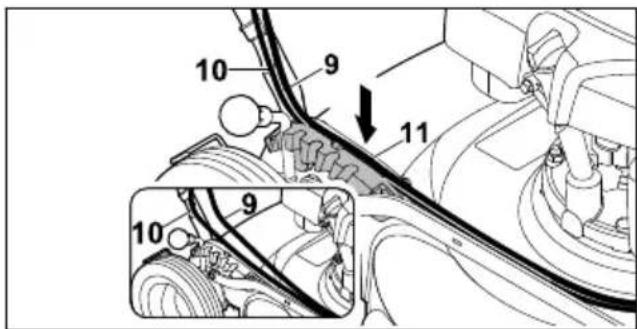

10 9 11 10 9

• lspauskite kintamos pavaros trosą (10) i fiksavimo segmento kreipiamają (11).
• lspauskite viršuje važiavimo pavaros trosą (9) i fiksavimo segmento kreipiamają (11).

12 13 14 15

▶ Spauskite pjovimo režimo ijungimo rankeną (12) link valdymo rankenos (13) ir laikykite nuspaudę.
▶ Lėtai traukite paleidimo rankenėlę (14) troso kreipiamosios (15) kryptimi.
▶ Užkabinkite paleidimo rankenėlę (14) už troso kreipiamosios (15).
- Atleiskite pjovimo režimo jjungimo rankeną (12).
▶ Vèl užmaukite uždegimo žvakės antgalį.

6.2 Variklinės alyvos pripylimas

Variklio alyva sutepa ir aušina variklj.

Variklio alyvos specifikacijos ir pripildymo kiekiai nurodyti jrenginio naudojimo instrukcijoje.

PRANESIMAS

■ Pristatomame jrenginyje variklio alyvos nėra. Vejapjovei gali pakenkti, jei jrenginys paleidžiamas be variklio alyvos arba kai jos per mažai.

- Kaskart prieš paleisdami jrenginį, patikrinkite variklio alyvos lygį ir prireikus jpilkite.

- Variklio alyvą pilkite taip, kaip nurodyta šioje naudojimo instrukcijoje.

7 Vejapjovès pildymas degalais

7.1 Vejapjovès pildymas kuru

PRANESIMAS

■ Jei į vejapjovę pripilama netinkamo kuro, vejapjovė gali būti sugadinama. ► vadovaukitės variklio naudojimo instrukcija.

- Išjunkite variklj. - Pastatykite vejapjovę ant lygaus paviršiaus. - Drėgna šluoste nuvalykite sritį aplink kuro bakelio dangtelį.

Kuro bako dangtelj (1) sukite kryptimi prieš laikrodžio rodyklę tol, kol jis nusiims.
▶ Nuimkite kuro bakelio dangtelj.
- Pilkite kurą pro tinkamą piltuvą taip, kad iki degalų bakelio krašto liktų neužpildyta bent 15 mm.
▶ Uždėkite kuro bakelio dangtelį ant kuro bakelio.
- Sukite kuro bakelio dangtelj pagal laikrodžio rodyklę ir priveržkite ranka. Kuro bakelis uždarytas.

8 Vejapjovès nustatymas naudotojui

8.1 Valdymo rankenos atlenkimas ir nustatymas

▶ Išjunkite variklj.
▶ Ištraukite uždegimo žvakės antgalį.
▶ Pastatykite vejapjovę ant lygaus paviršiaus.

• Atlaisvinkite greitojo įtempimo įtaisus (1) kai-reje ir dešinėje.
• Atsargiai atlenkdami valdymo rankeną (2) įsiti-kinkite, kad neprispaudėte trosų (3).
• Priveržkite greitojo įtempimo įtaisus (1) kairėje ir dešinėje.
  Valdymo rankena (2) yra pritvirtinta prie vejapjovès.

• Spauskite pjovimo režimo ijungimo rankeną (4) link valdymo rankenos (2) ir laikykite nuspaudę.
  ▶ Lėtai traukite paleidimo rankenėlę (5) troso kreipiamosios (6) kryptimi.
  ▶ Užkabinkite paleidimo rankenėlę (5) už troso kreipiamosios (6).
  ▶ Atleiskite pjovimo režimo jjungimo rankeną (4).
  ▶ Vél užmaukite uždegimo žvakės antgalį.

▶ Atlaisvinkite veržles (7+8).
- Judindami aukštyn ir žemyn, nustatykite valdymo rankeną i patogų valdymo aukštį ir laikykite.

9 Variklj jjungti ir išjungti lietuviškai

- Priveržkite veržles (7+8). Valdymo rankena yra pritvirtinta prie vejapjovės.

8.2 Valdymo rankenos sulenkimas

Valdymo rankeną galite atlenkti, kad sutaupytumėte vietos gabendami ir laikydami įrenginį.

▶ Išjunkite variklj.
▶ Ištraukite uždegimo žvakės antgalį.
▶ Pastatykite vejapjovę ant lygaus paviršiaus.
- Spauskite pjovimo režimo jungimo rankeną link valdymo rankenos ir laikykite nuspaudę.
- Atkabinkite paleidimo rankenėlę iš troso krei-piamosios ir lėtai traukite variklio kryptimi.
- Atleiskite pjovimo režimo jjungimo rankeną.
▶ Laikykite valdymo rankeną ir atlaisvinkite valdymo rankenos veržles.
▶ Palenkite valdymo rankeną i priekj.

9 Variklì jjungti ir išjungti

9.1 Variklio paleidimas

▶ Pastatykite vejapjovę ant lygaus pavirśiaus.

• Kaire ranka spauskite pjovimo režimo ijungimo rankeną (1) link valdymo rankenos ir laikykite nuspaudę.
• Dešine ranka lėtai traukite paleidimo rankenėlę (2), kol aiškiai pajusite pasipriešinimą.
  ▶ Greitai traukite paleidimo rankenėlę (2) ir atleiskite, kai paleisite variklj.
• Jei nepavyksta paleisti variklio, vadovaukitės variklio naudojimo instrukcija.

9.2 Variklio sustabdymas

▶ Pastatykite vejapjovę ant lygaus paviršiaus.
- Atleiskite pjovimo režimo jungimo rankeną. Variklis išsijungia.
▶ Pasitraukite iš naudotojo pozicijos.

10.1 Valdymo elementų patikra

Pjovimo režimo jungimo rankena ir važiavimo pavaros jungimo rankena

▶ Sustabdykite variklj.

• Traukite iki galo pjovimo režimo jungimo rankeną ir važiavimo pavaros jjungimo rankeną valdymo rankenos link ir vėl paleiskite.
• Jei pjovimo režimo jungimo rankena ir važia-vimo pavaros ijungimo rankena sunkiai juda arba negrižta i pradinę padėti: nenaudokite vejapjovės ir kreipkitės i STIHL prekybos atstova.
  Pjovimo režimo jungimo rankena arba važiavimo pavaros jungimo rankena sugedusi.

10.2 Peilio patikra

▶ Išjunkite variklj.
▶ Ištraukite uždegimo žvakės antgalį.
▶ Pakelkite vejapjovę, 15.1.

• storj a,

• plotj b,
  – galandimo kampa c.

• Jei per mažas mažiausias peilio storis ar plotis, pakeiskite peilj, 19.2.

• Jei neišlaikytas galandimo kampas, pagaląskite peilj, 19.2.
• Iškilus neaiškumams, kreipkitės į STIHL prekybos atstovą.

11 Darbas vejapjove

11.1 Vejapjovės laikymas ir valdymas

▶ Laikykite abiem rankomis valdymo rankeną, kad nykščiai ją apimtų.

11.2 Pjovimo aukščio nustatymas

Galima nustatyti 5 skirtingus pjovimo aukščius: - 30 mm - 1 padėtis

lietuviškai 12 Po darbo

• 40 mm - 2 padètis
• 50 mm - 3 padètis
• 60 mm - 4 padètis
• 70 mm - 5 padètis

Pjovimo aukščio nustatymas

▶ Išjunkite variklj.
Peilis turi nesisukti.
▶ Pastatykite vejapjovę ant lygaus paviršiaus.

• Spauskite svirti (1) i isore galinio rato link ir laikykite.
  ▶ Nustatykite svirti (1) i pageidaujamą padėti (2) ir užfiksuokite.

11.3 Važiavimo pavaros ijungimas ir išjungimas

11.3.1 Važiavimo pavaros jjungimas

PRANESIMAS

- Kad įrenginys nebūtų pažeistas, kintamos pavaros svirtį judinkite tik veikiant varikliui.

▶ Pastatykite vejapjovę ant lygaus paviršiaus.
▶ Paleiskite variklj.

- Traukite važiavimo pavaros ijungimo rankeną (1) iki galo valdymo rankenos link ir taip laikykite, kad nykštys apimtų valdymo rankeną. Vejapjovė pajuda.

Važiavimo greičio padidinimas:

- važiuojant kintamos pavaros svirti (2) pastum-kite pirmyn ➞ kryptimi.

Važiavimo greičio sumažinimas:

- važiuojant kintamos pavaros svirti (2) pastum-kite atgal <kryptimi.

11.3.2 Pavaros išjungimas

• Atleiskite važiavimo pavaros jungimo rankeną.
  ▶ Palaukite, kol vejapjové sustos.

11.4 Mulčiavimas

Mulčiavimo proceso metu oro srovė nupjautą žolę nupučia i peilių sritį. Čia žolė smulkiai supjaustoma ir vėl išpučiama ant nupjautos vejos. Nupjauta žolė lieka ant vejos, šiek tiek api-pūva ir tampa natūralia trąša. Veja bus graži ir tanki, jei ją dažnai mulčiuosite ir neleisite per-augti. Norint tai užtikrinti, reikia nupjauti trečdalį žolės aukščio.

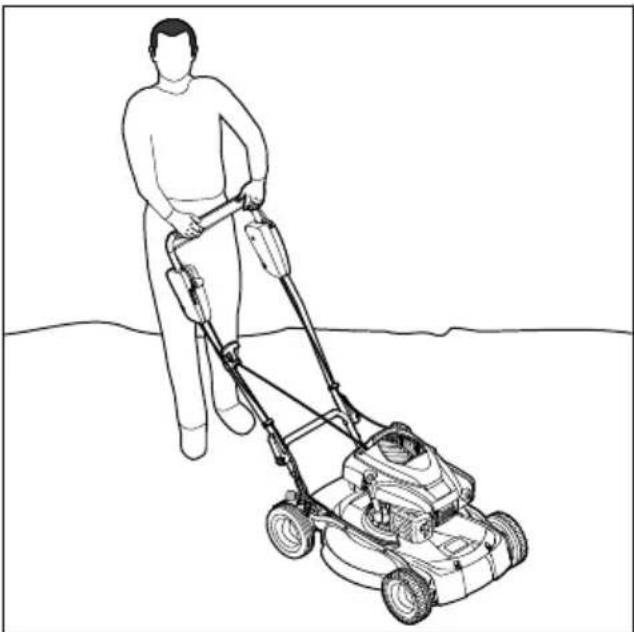

Gero mulčiavimo sąlygos

– Dažnumas: pavašari (pagrindiniu augimo periodu) – ne rečiau nei 2 kartus per savaitę, vasarą ir rudenį – ne rečiau nei 1 kartą per savaitę.
– Jei jmanoma, pjaukite sausą veją.
– Naudokite gerai išgaląstus pjovimo peilius.
- Pasirinkite nedidelj stūmimo greitj.
- Keiskite pjovimo kryptj ir atkreipkite dėmesi j viena kitą dengiančias pjovimo atkarpas.
– Itin aukšta žolę visada pjaukite palaipsniui.

• Jei dirbama ijungus važiavimo pavarą, stumkite vejapjovę i priekį kontroliuodami jos judėjimą.
• Jei dirbama išjungus važiavimo pavarą, Lėtai stumkite vejapjovę i priekį kontroliuodami jos judėjimą.

12 Po darbo

12.1 Baigus dirbti

▶ Sustabdykite variklj.
▶ Jei vejapjové šlapia, nusausinkite ją.
▶ Nuvalykite vejapjovę.

13 Pernešimas

13.1 Vejapjovès gabenimas

▶ Išjunkite variklj.

Peilis turi nesisukti.

▶ Ištraukite uždegimo žvakės antgalį.

Vejapjovės stūmimas

▶ Lėtai stumkite vejapjovę i priekį kontroliuodami jos judėjimą.

Vejapjovės nešimas

- Mūvėkite darbines pirštines iš atsparios medžiagos.

• Vienas žmogus turi laikyti vejapjovę priekyje abiem rankomis, o kitas – abiem rankomis už valdymo rankenos.
  ▶ Pakelkite ir neškite vejapjovę dviese.

▶ sulenkite valdymo rankeną;
- Vienas žmogus turi laikyti vejapjovę priekyje paėmęs abiem rankomis už gabenimo rankenos, o kitas – gale paėmęs abiem rankomis už gabenimo rankenos;
▶ pakelkite ir neškite vejapjovę dviese.

Vejapjovės gabenimas transporto priemonėje

- ltvirtinkite pastatytą vejapjovę taip, kad ji neapvirstu ir nejudėtu.

14 sandèliuojate

14.1 Vejapjovės laikymas

▶ Išjunkite variklj ir leiskite jam atvesti.

▶ Ištraukite uždegimo žvakės antgalį.
▶ Vejapjovę laikykite taip, kad atitiktų toliau pateiktus reikalavimus.

– Laikykite vejapjovę vaikams nepasiekiamoje vietoje.

– Vejapjové švari ir sausa.

- Vejapjové negali apvirsti.

Jei vejapjovė laikoma ilgiau nei 3 mėnesius:

▶ Ištuštinkite degalų bakelį.
▶ Paveskite STIHL prekybos atstovui išvalyti degalų baką.
- Variklio alyvą keiskite taip, kaip nurodyta šioje naudojimo instrukcijoje.
▶ Išsukite uždegimo žvakę.

ISPEJIMAS

■ Jei ištraukus uždegimo žvakės antgalį ištrau- kiama paleidimo rankenėlė, galimos kibirkštys. Degioje ir sprogioje aplinkoje kibirkštys gali sukelti gaisrą ir sprogimą. Gali būti sunkiai arba mirtinai sužaloti žmonės bei padaryta materialinės žalos.

▶ Uždegimo žvakės antgalį laikykite toliau nuo uždegimo žvakės angos.

• Kelis kartus paleidimo rankenėlę ištraukite ir atleiskite.
  ▶ lsukite ir priveržkite uždegimo žvakę.

15 Valymas

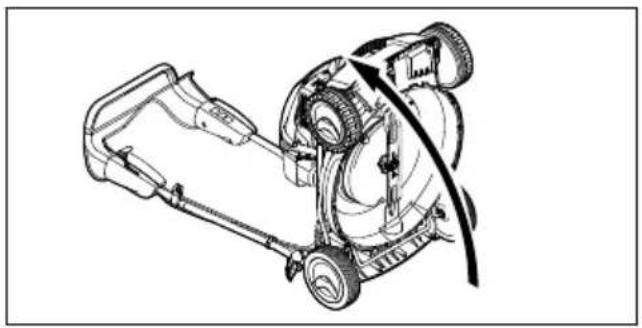

15.1 Vejapjovės pastatymas

▶ Ištuštinkite degalų bakelį. Variklis išsijungia.
▶ Pastatykite vejapjovę ant lygaus paviršiaus.
▶ Nustatykite pjovimo aukšti j 1 padėti, 📄1.2.

▶ Ištraukite uždegimo žvakės antgalį (1).
- Atkabinkite paleidimo rankenėlę (2) nuo troso kreipiamosios (3).
▶ Viena ranka laikykite valdymo rankeną (4) ir atidarykite greitojo įtempimo įtaisą (5).
▶ Atlenkite valdymo rankeną (4) atgal.

▶ Sustabdykite variklj.
▶ Palaukite, kol vejapjové atvès.
▶ ištraukite uždegimo žvakės antgalį;
- Valykite vejapjovę drėgna šluoste.
▶ Nuvalykite teptuku ventiliacijos angas.
▶ Pakelkite vejapjovę.
- Sritj aplink peilj ir patj peilj valykite medine lazdele, minkštu šepečiu arba drėgna šluoste.

16 Priežiūra

16.1 Techninės priežiūros intervalai

Techninės priežiūros intervalai priklauso nuo aplinkos ir darbo sąlygų. STIHL rekomenduoja laikytis toliau pateiktų techninės priežiūros intervalų.

Variklis

- Variklio techninę priežiūrą atlikite taip, kaip nurodyta šioje naudojimo instrukcijoje.

Vejapjové

- Kartą per metus paveskite vejapjovės patikros darbus atlikti STIHL prekybos atstovui.

16.2 Peilio išmontavimas ir įmontavi- mas

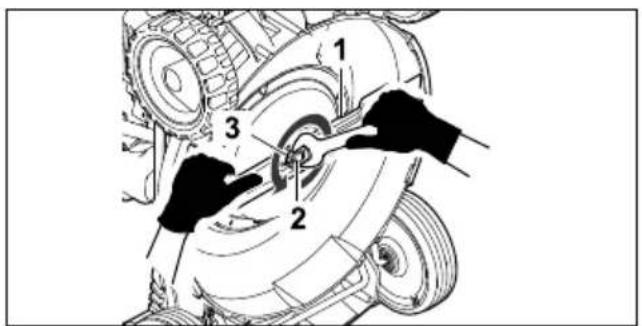

16.2.1 Peilio išmontavimas

▶ Išjunkite variklj.
▶ Ištraukite uždegimo žvakės antgalį.
▶ Pastatykite vejapjovę.

▶ Išsukite varžta (2) ir nuimkite kartu su poveržle (3).
▶ Nuimkite peilj (1).
▶ Išimkite varžta (2) ir poveržle (3). Sumontuodami peilj (1) naudokite nauja varžta ir poveržle.

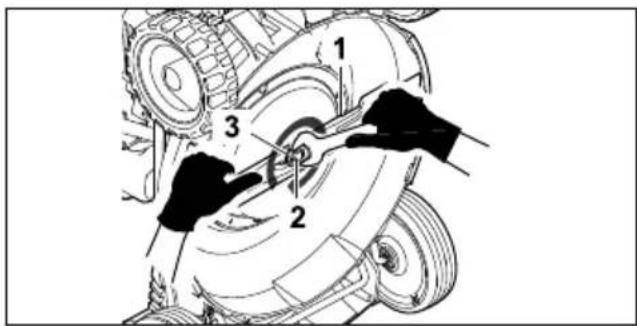

16.2.2 Peilio jmontavimas

▶ Išjunkite variklj.
▶ Ištraukite uždegimo žvakės antgalį.
▶ Pastatykite vejapjovę.

▶ Uždėkite naują poveržlę (1) ant naujo varžto (2).
▶ Užtepkite ant varžto (2) sriegio varžtu fiksavimo klijų „Loctite 243“.
▶ Uždėkite peilį (3), kad ant kontaktinio paviršiaus esančios iškyšos įsistatytų į peilio (3) įrantas.
▶ [sukite varžta (2) kartu su poveržle (1).

Reikia nemažai pasipraktikuoti norint tinkamai pagaląsti ir subalansuoti peilį.

STIHL rekomenduoja pavesti peilį pagaląsti ir subalansuoti STIHL prekybos atstovui.

ISPEJIMAS

■ Peilio pjovimo briaunos aštrios. Naudotojas gali įsipjauti.

▶ Mūvėkite darbines pirštines iš atsparios medžiagos.

▶ Sustabdykite variklj.
▶ ištraukite uždegimo žvakės antgalį;
▶ Pakelkite vejapjovę.
▶ Išmontuokite peilj.
▶ Pagaląskite peilį. Galąsdami išlaikykite tikslų galandimo kampa, peilį ataušinkite, 9.2. Galandamas peilis neturi pamėlynuoti.
▶ lmontuokite peilj.

- Iškilus neaiškumu: kreipkitės į STIHL prekybos atstovą.

17 Remontas

17.1 Vejapjovès remontas

Naudotojas pats negali remontuoti vejapjovės ir peilio.

• Jei vejapjovė pažeista, nenaudokite vejapjovės ar peilio ir kreipkitės i STIHL prekybos atstovą.
  ▶ Jei nurodomieji užrašai nebejskaitomi arba pažeisti, paveskite STIHL prekybos atstovui nurodomuosius užrašus pakeisti.

18 Gedimų šalinimas

18.1 Vejapjovės gedimų šalinimas

Gedimas Priežastis Ka daryti?
Irenginys nepasileidžia.	Pjovimo režimo jungimo ran-kena nepaspausta.
Tuščias degalu bakas. ▶lpilkite i vejapjovę degalu.
		Užsikišo degalu vamzdelis. ▶kreipkitės i STIHL prekybos atstovą.
		Kuras bake yra prastos koky-bės, užterštas arba pasenęs.
		Užterštas oro filtras. ▶kreipkitės i STIHL prekybos atstovą.
		Uždegimo žvakės antgalis nuimtas nuo uždegimo žvakės arba aukštosios įtampos laidas blogai pritvirtintas prie antgalio.
		Uždegimo žvakė aprūkusi, pažeista arba netinkamai nusta-tytas atstumas tarp elektrodų.
		Per didelis peilio pasipriešini-mas.
Irenginys sun-kiai pasileid-žia arba mažėja jo galia.	Užsikišo vejapjovės korpusas. Nuvalykite vejapjovę.
	Nustatytas per mažas pjovimo aukštis arba stūmimo greitis yra per didelis.
	I degalu baką ir karbiuratorių pateko vandens arba karbiura-torius užsikimšo.
	Užterštas degalu bakas. kreipkitės i STIHL prekybos atstovą.
	Užterštas oro filtras. kreipkitės i STIHL prekybos atstovą.
	Aprūkusi uždegimo žvakė. Išvalyti arba pakeisti uždegimo žvakę.
	Variklyje yra per mažai variklio alyvos.
	Nešvarios aušinimo briaunos. Nuvalykite vejapjovę.
Vejapjovė sti-priai įkaitęs.	Pažeistas peilis. peilį pakeiskite.
Peilis netinkamai primontuotas. [montuokite peilj.
Žolė nupjau-nama nešva-riai.	Atšipo arba susidėvėjo peilis. Pagaląskite arba pakeiskite peilj.

19 Techniniai daviniai

19.1 Vejapjové STIHL RM 4.0 RV

• Variklio tipas: „Kohler HD675“
  – Cilindro darbinis türis: 149 cm³
  – Galia: 2,2 kW (3,0 AG), kai 2800 min ^-1
  – Sūkių skaičius: 2800 sūk./min.
• Maksimali kuro bakelio talpa: 1400 cm ^3 (1,4 l)
• Svoris: 36 kg
  – Pjovimo plotis: 53 cm

19.2 Peilis

– Mažiausias storis a: 2,5 mm
– Mažiausias plotis b: 55 mm
- Galandimo kampas = 30°

19.3 Garso ir vibracijos vertės

Koeficientinis garso slègio lygio dydis – 2 dB(A). Koeficientinis garso galios lygio dydis – 2,2 dB(A). Koeficientinis vibracijos lygio dydis – 1,60 m/s².

• Garso slėgio lygis L _pA , išmatuotas pagal 2006/42/EC: 79 dB(A)
• Garso galios lygis L_wA išmatuotas pagal 2000/14/EC: 91,2 dB(A)
• Vibracijos vertė a_hv , išmatuota pagal EN 12096, valdymo rankena: 3,20 m/s ^2 .

Informacija apie Darbdavių direktyvos 2002/44/EC dėl vibracijos vykdymą pateikta adresu: www.stihl.com/vib.

19.4 REACH

REACH pažymi ES potvarkį dėl registravimo, vertinimo ir chemikalų leistinas normas.

Informacijas apie atitikimą REACH potvarkiui (ES) Nr. rasite www.stihl.com/reach.

20 Atsarginės dalys ir priedai

20.1 Atsarginės dalys ir priedai

STIHL Šie simboliai žymi originalias STIHL atsargines dalis ir originalius STIHL priedus.

STIHL rekomenduoja naudoti originalias STIHL atsargines dalis ir originalius STIHL priedus.

Nors nuolat stebi rinką, STIHL negali įvertinti kitų gamintojų atsarginių dalių ir priedų patikimumo, saugos bei tinkamumo, todėl tokius naudojant, STIHL negali už juos garantuoti.

STIHL originalių atsarginių dalių ir STIHL originalių priedų galima įsigyti iš STIHL specializuoto prekybos atstovo.

20.2 Svarbios atsarginės dalys

Imonė STIHL neprisiima jokios atsakomybės už žalą, padarytą kitiems asmenims ar jų turtui naudojant neleistinas konstrukcijas ar atsargines dalis.

– Peilis: 6383 702 0100
– Peilio varžtas: 9008 319 9075
– Poveržlé: 0000 702 6600

21 Utilizavimas

21.1 Vejapjovès utilizavimas

Informacijos apie atlieku šalinimą galite gauti iš vietos valdžios instituciju arba iš STIHL prekybos atstovo.

Netinkamai utilizuojant kyla pavojus pakenkti sveikatai ir aplinkai.

▶ Perduokite STIHL gaminius su pakuotėmis perdirbti surinkimo centrui, laikydamiesi vietinių taisyklių.
▶ Neutilizuokite kartu su buitinėmis atliekomis.

22 ES- atitikties sertifikatas

22.1 Vejapjové STIHL RM 4.0 RV

atsakingai pareiškia, kad
– konstrukcijos tipas: vejapjové
– gamintojo ženklas: STIHL
- tipas: RM 4.0 RV
- serijos numeris: 6383

atitinka atitinkamas direktyvų 2000/14/EC, 2006/42/EC, 2014/30/EU ir 2011/65/EU nuostatas ir sukonstruota bei pagaminta pagal šių,

22 ES- atitikties sertifikatas lietuviškai

gamybos dieną galiojančių standartų, versijas: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.

Dalyvaujančios notifikuotosios įstaigos pavadini-mas ir adresas:

Nustatant išmatuotą ir garantuojamą garso galios lygį buvo laikomasi direktyvos 2000/14/EC VIII priedo.

– Išmatuotas garso galios lygis: 91,2 dB(A)

– Garantuojamas garso galios lygis: 93 dB(A)

Techniniai dokumentai saugomi „STIHL Tirol GmbH“ produktų autorizavimo skyriuje.

Pagaminimo metai ir jrenginio numeris nurodyti ant vejapjovės.

2020-01-02, Langkampfen

„STIHL Tirol GmbH“

M. Thiu Gu

einantis pareigas

Matthias Fleischer, mokslinių tyrimų ir plėtros vadovas

finnennmann pm

einantis pareigas

Sven Zimmermann, kokybès vadovas
