| Značka | STIHL |
| Model | RM 4 RV |
| Typ produktu | Benzínová sekačka s pojezdem |
| Motor | Kohler HD675, 149 cm³, 2,2 kW (3,0 k) při 2800 ot/min |
| Palivo | Bezolovnatý benzín, nádrž 1,4 L |
| Šířka sečení | 53 cm |
| Výška sečení | 5 poloh: 30, 40, 50, 60, 70 mm (centrální nastavení) |
| Typ pohonu | Samohybný s variabilní převodovkou Vario (variabilní rychlost) |
| Mulčovací funkce | Ano (jemná mulč a rozptyl) |
| Hmotnost | 36 kg |
| Hladina hluku (tlak) | 79 dB(A) (LpA) |
| Hladina hluku (výkon) | 91,2 dB(A) (LwA), zaručeno 93 dB(A) |
| Vibrace na rukojeti | 3,20 m/s² |
| Bezpečnost | Oblouk ovládání sečení (zastavení motoru za 3 s), oblouk pojezdu, ochrana proti odletujícím předmětům |
| Údržba | Čištění po každém použití, kontrola nože, výměna oleje, výměna vzduchového filtru, ostření nože |
| Záruka | Viz prodejce STIHL |
Často kladené otázky - RM 4 RV STIHL
Dotazy uživatelů ohledně RM 4 RV STIHL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sekačka na trávu ve formátu PDF zdarma! Najděte svůj návod RM 4 RV - STIHL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. RM 4 RV značky STIHL.
NÁVOD K OBSLUZE RM 4 RV STIHL
163 - 180 Návod k použití
1 Úvod....163
2 Informace k tomuto návodu k použití..... 164
3 Přehled....164
4 Bezpečnostní pokyny....165
5 Příprava sekačky na trávu k použití..... 171
6 Smontování sekačky na trávu....171
7 Doplnění paliva do sekačky na trávu..... 172
8 Nastavení sekačky na trávu pro uživatele 172
9 Startování a vypínání motoru....173
10 Kontrola sekačky na trávu....173
11 Práce se sekačkou na trávu....174
12 Po skončení práce.... 175
13 Přeprava.... 175
14 Skladování.... 175
15 Čištění....176
16 Údržba.... 176
17 Oprava.... 177
18 Odstranění poruch.... 177
19 Technická data....178
20 Náhradní díly a příslušenství...... 179
21 Likvidace.... 179
22 Prohlášení o konformitě EU.... 179
23 Adresy....179
1 Úvod
Vážená zákaznice, vážený zákazníku,
těší nás, že jste se rozhodli pro firmu STIHL.
Vyvíjíme a vyrábíme naše výrobky ve špičkové kvalitě podle potřeb našich zákazníků. Tím vznikají výrobky s vysokým stupněm spolehlivosti i při extrémním namáhání.
česky 2 Informace k tomuto návodu k použití
STIHL je zárukou špičkové kvality také v servisních službách. Náš odborný prodej zajištuje kompetentní poradenství a instruktáž, jakož i obsáhlou technickou podporu.
STIHL se výslovně zasazuje za trvale udržitelné a zodpovědné zacházení s přírodou. Tento návod k použití Vám má být oporou při bezpečném a ekologickém používání Vašeho výrobku STIHL po dlouhý čas.
Děkujeme Vám za Vaši důvěru a přejeme mnoho spokojenosti s Vaším výrobkem STIHL.
N.a. Sill
Dr. Nikolas Stihl
DŮLEŽITÉ! PŘED POUŽITÍM SI NÁVOD PŘEČTĚTE A ULOŽTE JEJ PRO DALŠÍ POTŘEBU.
2 Informace k tomuto návodu k použití
2.1 Platné dokumenty
Tento návod k použití je originální návod k použití od výrobce ve smyslu směrnice EU 2006/42/EC.
Platí místní bezpečnostní předpisy.
Kromě tohoto návodu k použití si přečtěte následující dokumenty, ujistěte se, že jste jim porozuměli, a uschovejte si je:
– Návod k použití motoru Kohler HD675
2.2 Označení varovných odkazů v textu
NEBEZPEČÍ
■ Odkaz upozorňuje na nebezpečí, která vedou k těžkým úrazům či úmrtí.
▶ Uvedená opatření mohou zabránit těžkým úrazům či úmrtí.
VAROVÁNÍ
- Odkaz upozorňuje na nebezpečí, která mohou vést k těžkým úrazům či úmrtí.
▶ Uvedená opatření mohou zabránit těžkým úrazům či úmrtí.
UPOZORNĚNÍ
- Odkaz upozorňuje na nebezpečí, která mohou vést k věcným škodám.
▶ Uvedená opatření mohou zabránit věcným škodám.
2.3 Symboly v textu
Tento symbol odkazuje na kapitolu v tomto návodu k použití.

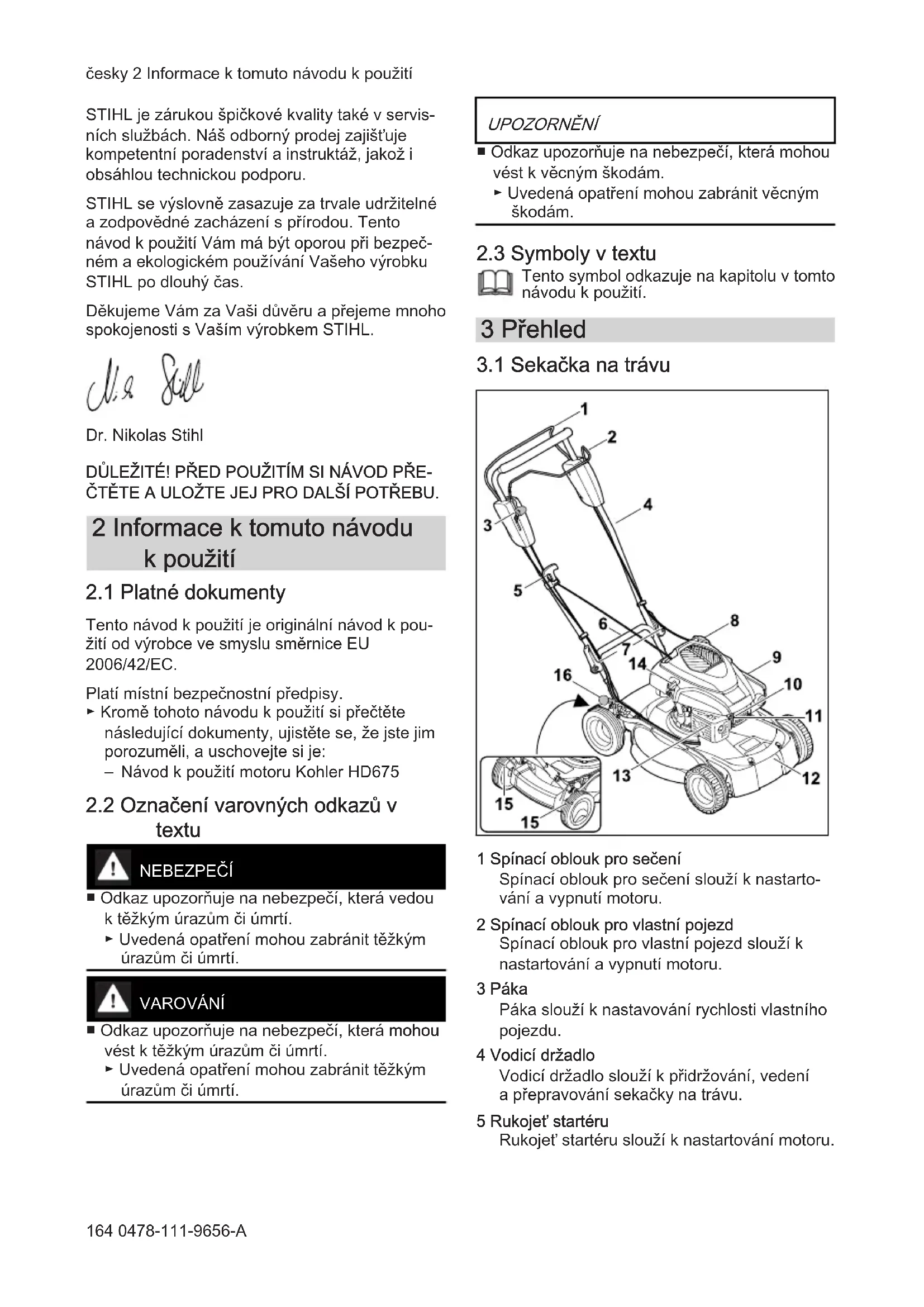

3 Přehled

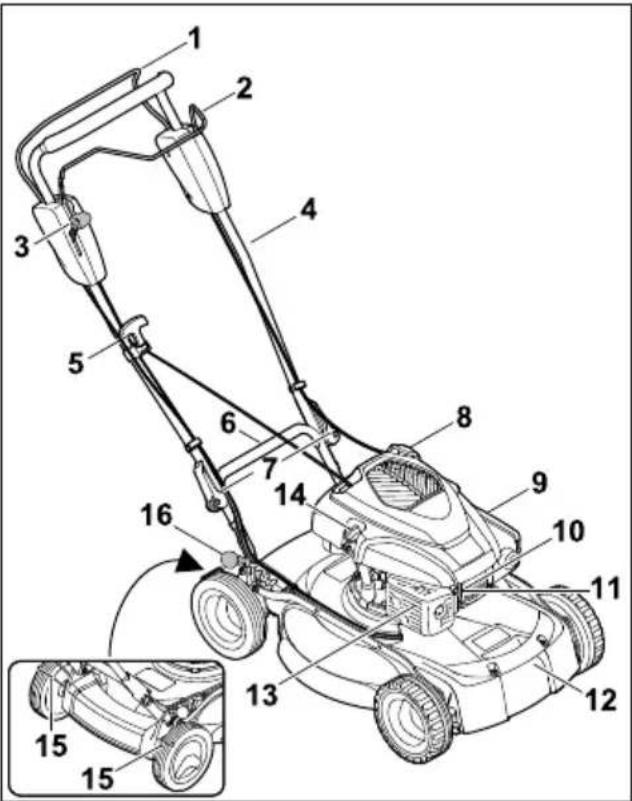

3.1 Sekačka na trávu
1 Spínací oblouk pro sečení Spínací oblouk pro sečení slouží k nastartování a vypnutí motoru.

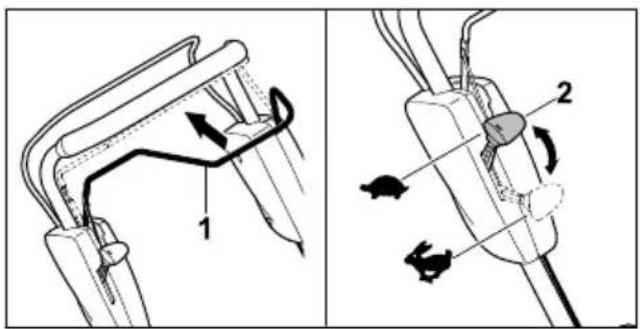

2 Spínací oblouk pro vlastní pojezd Spínací oblouk pro vlastní pojezd slouží k nastartování a vypnutí motoru.
3 Páka
Páka slouží k nastavování rychlosti vlastního pojezdu.

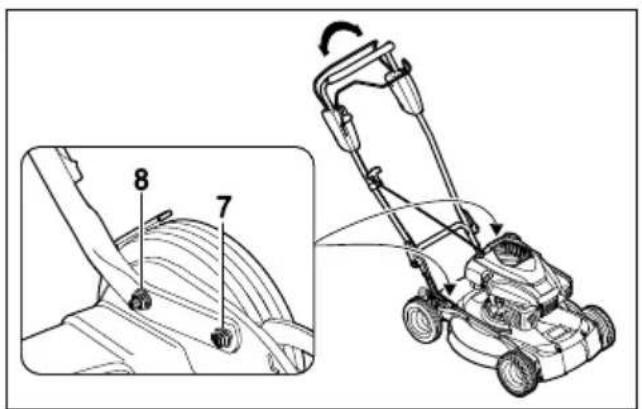

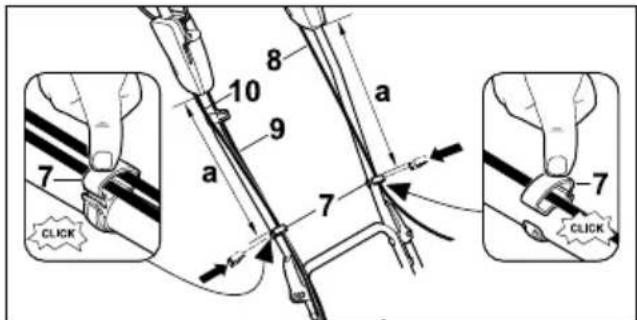

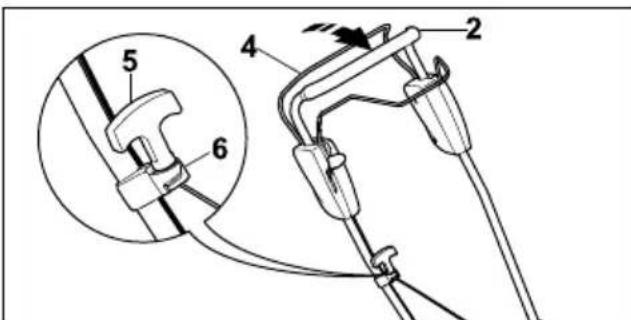

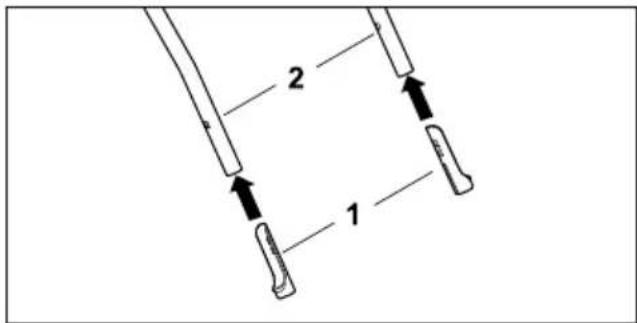

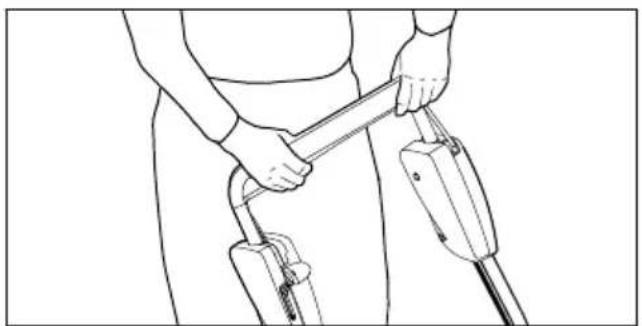

4 Vodicí držadlo
Vodicí držadlo slouží k přidržování, vedení a přepravování sekačky na trávu.
5 Rukojet' startéru
Rukojeť startéru slouží k nastartování motoru.
4 Bezpečnostní pokyny česky
6 Zadní transportní držadlo

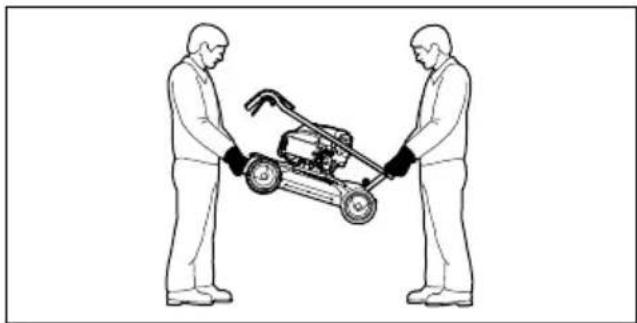

Transportní držadlo slouží k přepravě sekačky na trávu.

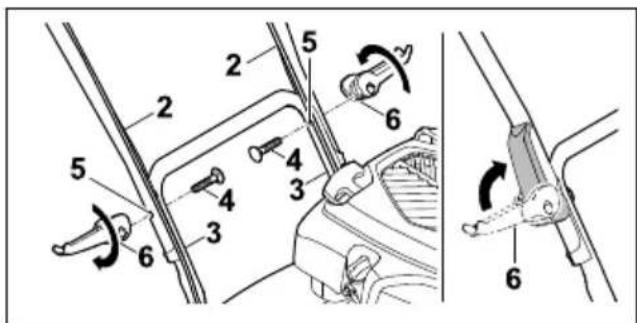

7 Rychloupínací páka
Rychloupínací páky zajišt'ují vodicí držadlo na sekačce na trávu.
8 Uzávěr palivové nádrže
Uzávěr palivové nádrže zakrývá otvor pro plnění benzínu.
9 Víko filtru
Víko filtru zakrývá vzduchový filtr.
10 Nástrčka zapalovací svíčky
Nástrčka zapalovací svíčky spojuje zapalovací kabel se zapalovací svíčkou.
11 Zapalovací svíčka
Zapalovací svíčka zapaluje směs paliva a vzduchu v motoru.

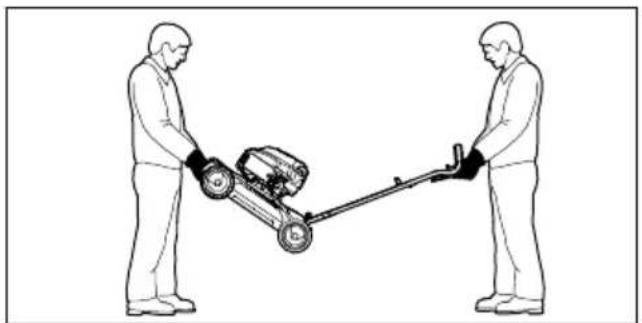

12 Přední transportní držadlo
Transportní držadlo slouží k přepravě sekačky na trávu.
13 Tlumič výfuku
Tlumič výfuku snižuje hlukové emise sekačky na trávu.

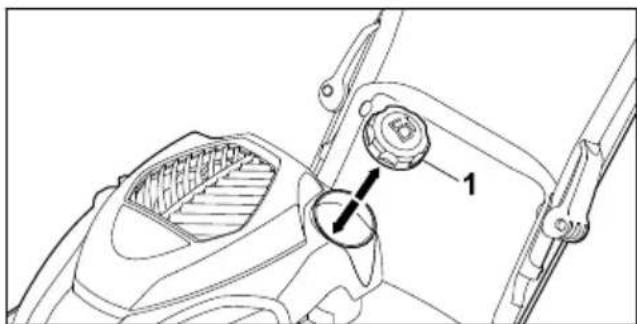

14 Uzávěr motorového oleje
Uzávěr motorového oleje zakrývá otvor pro plnění motorového oleje.
15 Stěrač kola
Stěrač kola slouží k čištění zadních kol.

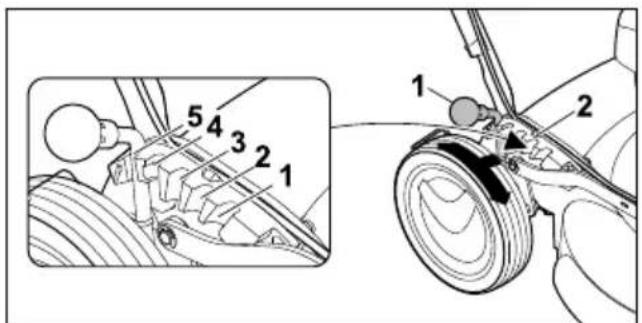

16 Páka
Páka slouží k nastavování výšky sečení
3.2 Symbol
Na sekačce na trávu mohou být umístěny sym- boly, které mají následující význam:
Tento symbol udává hmotnost sekačky na trávu.
LWA
Zaručená hladina akustického výkonu podle směrnice 2000/14/EC v dB(A) umožňující porovnávání emisí hluku u různých výrobků.
Tento symbol označuje uzávěr palivové nádrže.
Tento symbol označuje uzávěr nádrže na motorový olej.
Nastartujte motor.
Vypněte motor.
Zapněte vlastní pojezd.
Sekačka na trávu jezdí v této poloze maximální rychlostí.
Sekačka na trávu jezdí v této poloze minimální rychlostí.
4 Bezpečnostní pokyny
4.1 Varovné symboly
Varovné symboly, které jsou umístěny na sekačce na trávu, mají následující význam:
Dodržujte bezpečnostní pokyny a sou- visející opatření.
Přečtěte si návod k použití, ujistěte se, že jste mu porozuměli, a uschovejte si jej.
Řid'te se bezpečnostními pokyny týkajícími se vymršt'ovaných předmětů a dodržujte související opatření.
Nikdy se nedotýkejte otáčejícího se řezného nože.
Během přepravy, uskladnění, údržby nebo opravy vytahujte nástrčku zapalovací svíčky.
Dodržujte bezpečnostní odstup.
4.2 Předepsané použití
Sekačka na trávu STIHL RM 4.0 RV slouží k sečení trávy.
⚠️ VAROVÁNÍ
■ V případě, že se sekačka na trávu nepoužívá v souladu s určením, může dojít k těžkému nebo smrtelnému zranění osob a ke vzniku věcných škod.
▶ Sekačku na trávu používejte tak, jak je popsáno v tomto návodu k použití nebo v návodu k použití motoru.
4.3 Požadavky týkající se uživatele
▲ VAROVÁNÍ
■ Uživatelé, kteří neabsolvovali zaškolení, nedokážou rozpoznat nebo odhadnout nebezpečí spojená s používáním sekačky na trávu. Může tak dojít k těžkému nebo smrtelnému zranění uživatele nebo jiných osob.
▶ Přečtěte si návod k použití, ujistěte se, že jste mu porozuměli, a uscho-vejte si jej.
- Pokud dojde k předání sekačky na trávu jiné osobě: Předejte také návod k použití sekačky na trávu a motoru.
▶ Ujistěte se, že uživatel splňuje následující požadavky:
– Uživatel je odpočatý.
– Uživatel je tělesně, smyslově i mentálně schopný obsluhovat sekačku na trávu a pracovat s ní. Pokud má uživatel fyzické, smyslové nebo mentální omezení, může s nimi pracovat pouze pod dohledem nebo podle pokynů odpovědné osoby.
– Uživatel dokáže rozpoznat a posoudit nebezpečí spojená se sekačkou na trávu.
– Uživatel si je vědom toho, že je zodpovědný za nehody a škody.
– Uživatel je plnoletý nebo byl v souladu s vnitrostátními předpisy vyškolen pod profesním dohledem.
– Uživatel před zahájením používání sekačky na trávu absolvoval pracovní zaškolení u odborného prodejce výrobků STIHL nebo u osoby s náležitou odbornou způsobilostí.
– Uživatel není pod vlivem alkoholu, léků nebo drog.
▶ Pokud přetrvávají nejasnosti: Vyhledejte odborného prodejce výrobků STIHL.
4.4 Oděv a příslušenství
▲ VAROVÁNÍ
■ Během práce mohou být vysokou rychlostí vymršťovány do výšky různé předměty. Může dojít ke zranění uživatele.
- Používejte dlouhé kalhoty vyrobené z odolného materiálu.
■ Během práce dochází k hluku. Hluk může poškodit sluch.
▶ Používejte chrániče sluchu.
■ Při práci může docházet k rozvíření prachu. Vdechování prachu může škodit zdraví a vyvolávat alergické reakce.
- Pokud dochází k rozvíření prachu: Noste respirátor na ochranu proti prachu.
■ Nevhodný oděv se může zaplétat ve dřevinách a houští nebo zachytávat v sekačce na trávu. Uživatel, který nepoužívá vhodný oděv, může být těžce zraněn.
▶ Noste těsně přiléhající oděv.
▶ Před zahájením práce odložte šály a šperky.
■ Během provádění čištění, údržby nebo přepravy může uživatel přijít do styku s řezným nožem. Může dojít ke zranění uživatele.
- Používejte pracovní rukavice vyrobené z odolného materiálu.
■ Pokud uživatel nosí nevhodnou obuv, může uklouznout. Může dojít ke zranění uživatele.
▶ Noste pevnou, uzavřenou obuv s protisklu-zovou podrážkou.
■ Při ostření řezných nožů mohou odlétávat částice materiálu. Může dojít ke zranění uživatele.
Noste těsně přiléhající ochranné brýle. Vhodné ochranné brýle, které jsou přezkoušeny podle normy EN 166 nebo podle národních předpisů a opatřeny odpovídajícím označením, jsou dostupné v obchodní síti.
- Používejte pracovní rukavice vyrobené z odolného materiálu.
4.5 Pracovní oblast a okolí
▲ VAROVÁNÍ
- Nezúčastněné osoby, děti a zvířata nedokážou rozpoznat a posoudit nebezpečí, která jsou spojena se sekačkou na trávu a s vymršťovanými předměty. Může tak dojít k těžkému zranění nezúčastněných osob, dětí a zvířat a ke vzniku věcných škod.
- Zajistěte, aby se nezúčastněné osoby, děti ani zvířata nepřibližovaly k pracovní oblasti.
- Dodržujte dostatečnou vzdálenost od okolních předmětů.
▶ Sekačku na trávu nenechávejte bez dozoru. - Zajistěte, aby si děti nemohly se sekačkou na trávu hrát.
■ Jestliže motor běží, vycházejí z tlumiče výfuku horké plyny. Horké plyny mohou způsobit vznícení snadno zápalného materiálu a vznik požáru.
4 Bezpečnostní pokyny česky
- Proud výfukových plynů směrujte mimo snadno zápalný materiál.
4.6 Bezpečnosti odpovídající stav
4.6.1 Sekačka na trávu
Sekačka na trávu je ve stavu odpovídajícím bezpečnostním požadavkům, pokud jsou splněny následující podmínky:
– Sekačka na trávu je nepoškozená.
– Ze sekačky na trávu nevytéká benzín.
– Uzávěr palivové nádrže je uzavřený.
– Ze sekačky na trávu nevytéká motorový olej.
– Uzávěr motorového oleje je uzavřený.
– Sekačka na trávu je čistá.
– Ovládací prvky fungují a nejsou pozměněné.
– Řezný nůž je správně namontovaný.
– Namontováno je originální příslušenství STIHL, které je pro tuto sekačku na trávu určeno.
– Příslušenství je správně namontováno.
- Pružinově ovládané mechanismy jsou nepoškozené a funkční.
- Při uvolňování spínacího oblouku pro sečení se motor vypne.
▲ VAROVÁNÍ
■ Pokud se součásti nenachází ve stavu odpovídajícím bezpečnostním požadavkům, nelze již zajistit jejich bezpečnou funkci, bezpečnostní zařízení mohou být vyřazena z činnosti a může unikat palivo. Tento stav může způsobit těžké zranění nebo usmrcení osob.
- Pracujte pouze se zcela nepoškozenou sekačkou na trávu.
▶ Pokud ze sekačky na trávu vytéká benzín: se sekačkou na trávu nepracujte a vyhle-dejte odborného prodejce výrobku STIHL. - Uzavřete uzávěr palivové nádrže.
- Pokud ze sekačky na trávu vytéká motorový olej: se sekačkou na trávu nepracujte a vyhledejte odborného prodejce výrobků STIHL.
- Uzavřete uzávěr motorového oleje.
- Pokud je sekačka na trávu znečištěná: sekačku na trávu vyčistěte.
Se sekačkou na trávu a jejími bezpečnostními systémy nemanipulujte.
▶ Na sekačce na trávu neprovádějte takový zásah, který by změnil výkon nebo otáčky spalovacího motoru.
- Pokud nefungují ovládací prvky: se sekačkou na trávu nepracujte.
- Může dojít k uvolnění energie z pružinových mechanismů.
▶ Montujte originální příslušenství STIHL, které je pro tuto sekačku na trávu určeno.
- Rezný nůž montujte způsobem, který je popsán v tomto návodu k použití.
- Příslušenství montujte způsobem, který je popsán v tomto návodu k použití nebo v návodu k použití příslušenství.
- Nestrkejte do otvorů sekačky na trávu žádné předměty.
▶ Opotřebované nebo poškozené štítky s bezpečnostními upozorněními vždy vyměňte.
- Pokud přetrvávají nejasnosti: vyhledejte odborného prodejce výrobků STIHL.

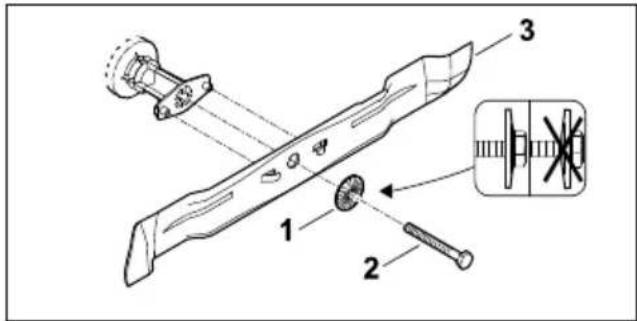

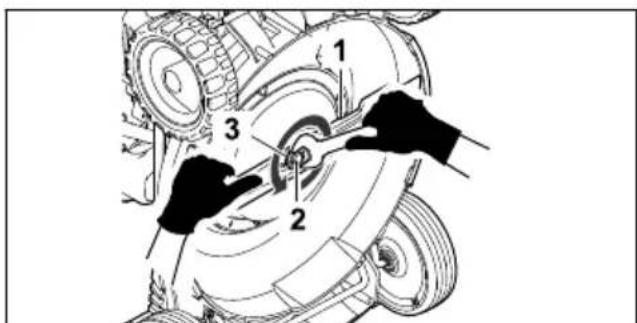

4.6.2 Řezný nůž
Řezný nůž je ve stavu odpovídajícím bezpečnostním požadavkům, pokud jsou splněny následující podmínky:
– Rezný nůž a montážní díly jsou nepoškozené.
– Řezný nůž není zdeformovaný.
– Řezný nůž je správně namontovaný.
– Řezný nůž je správně naostřený.
– Řezný nůž je zbaven otřepů.
– Řezný nůž je správně vyvážený.

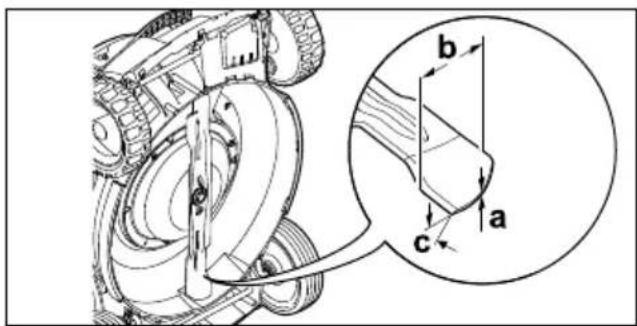

– Tloušťka a šířka řezného nože není menší, než je minimální hodnota, 19.2.
– Je dodržen úhel ostří, 19.2.
⚠️ VAROVÁNÍ
■ Pokud se součásti řezného nože nenacházejí ve stavu odpovídajícím bezpečnostním požadavkům, mohou se uvolnit a vymrštit. Tento stav může způsobit těžké zranění osob.
- Pracujte pouze s nepoškozeným řezným nožem a nepoškozenými montážními součástmi.
- Rezný nůž správně namontujte.
▶ Rezný nůž správně naostřete.
▶ V případě, že není zachována alespoň minimální šířka nebo minimální tloušt'ka: Řezný nůž vyměňte. - Vyvažování řezných nožů svěřujte odbornému prodejci výrobků STIHL.
▶ Pokud přetrvávají nejasnosti: Vyhledejte odborného prodejce výrobků STIHL.
4.7 Palivo a plnění nádrže
▲ VAROVÁNÍ
■ Tato sekačka na trávu používá jako palivo benzin. Benzin je vysoce hořlavý. Pokud se benzin dostane do styku s otevřeným ohněm nebo horkými předměty, může způsobit požár nebo explozi. Může tak dojít k těžkému nebo
smrtelnému zranění osob a ke vzniku věcných škod.
- Benzin chraňte před nadměrnou teplotou a ohněm.
▶ Zabraňte rozlití benzinu.
▶ Pokud dojde k rozlití benzinu: Benzin vytřete hadrem a motor zkoušejte nastartovat až v momentě, kdy jsou všechny části sekačky na trávu suché.
▶ Nekuřte.
▶ Palivo do nádrže nelijte v blízkosti ohně.
▶ Před naléváním paliva do nádrže vypněte motor a počkejte, až vychladne.
▶ Pokud je třeba nádrž na palivo vyprázdnit: Tuto činnost provádějte venku.
▶ Motor startujte minimálně 3 m od místa, kde jste nalévali palivo do nádrže. - Sekačku na trávu s benzinem v nádrži nikdy neuschovávejte v budově.
■ Vdechování benzinových výparů může být pro osoby jedovaté.
▶ Benzinové výpary nevdechujte.
- Palivo do nádrže nalévejte na dobře odvě-traném místě.
■ Během práce se sekačka na trávu zahřívá. Benzin se rozpíná a v palivové nádrži může vzniknout přetlak. Při otvírání uzávěru palivové nádrže může dojít k vystříknutí benzinu. Vystříknutý benzin se může vznítit. Uživatel může být těžce zraněn.
- Sekačku na trávu nechte nejdříve vychladnout, teprve potom otvírejte uzávěr palivové nádrže.
- Oděv, který se dostane do styku s benzinem, se může snadněji vznítit. Může tak dojít k těžkému nebo smrtelnému zranění osob a ke vzniku věcných škod.
- Pokud se oděv dostane do styku s benzinem: Oděv si převlékněte.
■ Benzin může představovat ohrožení pro životní prostředí.
▶ Zabraňte rozlití paliva.
- Benzin odevzdejte v souladu s předpisy k ekologické likvidaci.
■ V případě, že se benzin dostane do styku s pokožkou nebo očima, může dojít k podráždění pokožky nebo očí.
▶ Vyhýbejte se kontaktu s benzinem.
▶ V případě, že dojde k zasažení pokožky: Postižená místa pokožky umyjte vydatným množstvím vody a mýdlem.
▶ V případě, že dojde k zasažení očí: Zasažené oči vyplachujte nejméně po dobu 15 minut vydatným množstvím vody a vyhledejte lékaře.
■ Zapalování sekačky na trávu vytváří jiskry. Jiskry mohou vylétávat ven, a způsobit tak požár nebo výbuch v okolí, kde se nacházejí snadno vznítitelné nebo výbušné materiály či předměty. Může tak dojít k těžkému nebo smrtelnému zranění osob a ke vzniku věcných škod.
- Používejte zapalovací svíčky, které jsou uvedeny v návodu k použití motoru.
Zapalovací svíčku zašroubujte a dotáhněte.
▶ Nástrčku zapalovací svíčky pevně zamáčkněte.
■ Pokud je sekačka na trávu naplněna benzinem, který není vhodný pro motor, může dojít k jejímu poškození.
- Používejte čerstvý značkový bezolovnatý benzin.
▶ Dodržujte pokyny uvedené v návodu k použití motoru.
4.8 Práce
▲ VAROVÁNÍ
■ Pokud uživatel správně nenastartuje motor, může nad sekačkou na trávu ztratit kontrolu. Uživatel může být těžce zraněn.
▶ Nastartování motoru provádějte způsobem, který je popsán v tomto návodu k použití.
■ V určitých situacích uživatel nemůže pracovat s plným soustředěním. Uživatel může zakopnout, upadnout a těžce se zranit.
▶ Pracujte s klidem a rozvahou.
- Sekejte jen za dobré viditelnosti. Při nepříznivých světelných podmínkách a nedostatečné viditelnosti se sekačkou na trávu nepracujte.
- Sekačku na trávu smí obsluhovat pouze jedna osoba.
▶ Pozor na překážky.
▶ Sekačku na trávu nepřevracejte.
- Při práci stůjte pevně na zemi a udržujte rovnováhu.
▶ Pokud se objeví známky únavy, odpočiňte si.
▶ V případě sečení ve svahu: sekejte napříč ke spádu svahu.
▶ Nepracujte na svazích se sklonem nad 25° (46,6 %).
- Pracujete-li v blízkosti svahů, okrajů terénu, příkopů, skládek odpadu a náspů, použí-vejte sekačku na trávu mimořádně opatrně.
- Dobu práce plánujte vždy tak, abyste se vyhnuli vysokému zatížení po delší časové období.
■ Jestliže motor běží, vznikají výfukové plyny. Vdechování výfukových plynů může být pro osoby jedovaté.
4 Bezpečnostní pokyny česky
▶ Výfukové plyny nevdechujte.
Se sekačkou na trávu pracujte pouze na dobře odvětraném místě.
▶ Pokud se vyskytnou bolesti hlavy, nevolnost, poruchy vidění, poruchy sluchu nebo závratě: ukončete práci a vyhledejte lékaře.
■ Pokud uživatel nosí chrániče sluchu a motor běží, je schopen vnímat a vyhodnocovat zvuky pouze omezeně.
▶ Pracujte s klidem a rozvahou.
■ Sekačka na trávu je vybavena zařízením pro zastavení motoru.
- Při uvolnění spínacího oblouku pro sekání se motor a řezný nůž do 3 sekund zastaví.
■ Otáčející se řezný nůž může pořezat uživatele. Uživatel může být těžce zraněn.
- Stáhněte nástrčku zapalovací svíčky.
- Nikdy se nedotýkejte otáčejícího se řezného nože.
▶ V případě, že je rezný nůž blokován jakýmkoli předmětem: Vypněte motor. Teprve poté odstraňte překážku.
■ V prípadě práce bez vlastního pojezdu může dojít k neúmyslnému zapnutí vlastního pojezdu a k uvedení sekačky na trávu do pohybu. Může dojít k vážnému zranění osob a ke vzniku věcných škod.
- Spínací oblouk vlastního pojezdu uvádějte v činnost pouze tehdy, má-li být vlastní pojezd zapnut.
■ V případě, že se sekačka na trávu začne během práce chovat změněným nebo nezvyklým způsobem, může to znamenat, že se nenachází ve stavu odpovídajícím bezpečnostním požadavkům. Může dojít k vážnému zranění osob a ke vzniku věcných škod.
- Ukončete práci a vyhledejte odborného pro-dejce výrobků STIHL.
■ Sekačka na trávu může během práce způsobovat vznik vibrací.
▶ Používejte pracovní rukavice.
▶ Dělejte si pracovní přestávky.
▶ Pokud se objeví příznaky poruchy krevního oběhu: vyhledejte lékaře.
■ Sledujte sečenou plochu a dávejte pozor na překážky. Pokud během práce dojde k nárazu řezného nože na cizí předmět, může dojít k vymrštění tohoto předmětu nebo některých jeho částí vysokou rychlostí. Může tak dojít ke zranění osob a ke vzniku věcných škod.
▶ Odstraňte z oblasti práce cizí předměty jako kameny, klacky, dráty, hračky nebo jiné věci. Skryté předměty, které nelze odstranit, označte.
- Řezný nůž se otáčí ještě po určitou krátkou dobu od uvolnění spínacího oblouku pro sečení. Může dojít k vážnému zranění.
▶ Počkejte, dokud se řezný nůž nepřestane otáčet.
■ V případě, že otáčející se řezný nůž narazí na tvrdý předmět, mohou následkem tohoto nárazu vzniknout jiskry. Jiskry mohou způsobit požár v okolí, kde se nacházejí snadno vznítitelné materiály nebo předměty. Může tak dojít k těžkému nebo smrtelnému zranění osob a ke vzniku věcných škod.
▶ Nepracujte v prostředí, ve kterém se nacházejí snadno vznítitelné materiály.
■ Pokud je sekačka na trávu odstavena na nakloněných plochách, může se neplánovaně rozjet. Může tak dojít ke zranění osob a ke vzniku věcných škod.
- Sekačku na trávu nechávejte stát pouze na rovné ploše, odkud se nemůže sama rozjet.
■ Pokud jsou na vodicím držadle připevněné předměty, může se sekačka na trávu vlivem přidané zátěže převrátit. Může tak dojít ke zranění osob a ke vzniku věcných škod.
▶ Na vodicí držadlo neupevňujte žádné předměty.
⚠ NEBEZPEČÍ
■ V případě práce v okolí elektrických vedení, která jsou pod napětím, může řezný nůž přijít do styku s těmito vedeními a způsobit jejich poškození. Může dojít k vážnému zranění nebo usmrcení uživatele.
▶ Nepracujte v blízkosti elektrického vedení.
■ Při práci za bouřky může být uživatel zasažen bleskem. Může dojít k vážnému zranění nebo usmrcení uživatele.
▶ Při bouřce: Nepracujte.
■ Při práci za deště může uživatel uklouznout. Může dojít k vážnému zranění nebo usmrcení uživatele.
▶ Pokud prší: Nepracujte.
4.9 Přeprava
▲ VAROVÁNÍ
■ Během přepravy se sekačka na trávu může převrátit nebo uvést do pohybu. Může tak dojít ke zranění osob a ke vzniku věcných škod.
▶ Vypnutí motoru.
▶ Počkejte, dokud se řezný nůž neza- staví.
- Stáhněte nástrčku zapalovací svíčky.
- Sekačku na trávu zajistěte na vhodné úložné ploše pomocí upínacích popruhů, řemenů nebo sítě tak, aby se nemohla převrátit ani pohybovat.
■ Poté, co motor běžel, může být tlumič výfuku a motor horký. Uživatel se může při přepravě popálit.
▶ Sekačku na trávu posunujte.
■ Sekačka na trávu je těžká. Pokud uživatel přenáší sekačku na trávu sám, může při tom utrpět zranění.
- Používejte pracovní rukavice. - Sekačku na trávu je třeba přenášet ve dvou.
■ Během přepravy může dojít k úniku benzínu, což může způsobit znečištění a poškození.
▶ Sekačku na trávu posunujte.
▶ Stroj přepravujte bez benzinu.
4.10 Uložení
⚠️ VAROVÁNÍ
■ Děti nedokážou rozpoznat a posoudit nebezpečí, která jsou se sekačkou na trávu spojena. Může dojít k vážnému zranění dětí.
▶ Vypněte motor.
- Sekačku na trávu uchovávejte mimo dosah dětí.
- Sekačku na trávu uchovávejte v čistotě a suchu.
■ Pokud je sekačka na trávu na šikmém povrchu, může se neplánovaně rozjet. Může tak dojít ke zranění osob a ke vzniku věcných škod.
- Sekačku na trávu odstavujte jen na rovných plochách.
4.11 Čištění, údržba a opravy
⚠️ VAROVÁNÍ
■ Pokud během čištění, údržby nebo oprav běží motor, může dojít k těžkému zranění osob a ke vzniku věcných škod.
▶ Vypněte motor.
▶ Počkejte, dokud se řezný nůž neza- staví.
▶ Odpojte nástrčku zapalovací svíčky.
■ Pokud během provádění čištění, údržby nebo opravy běží motor, může se nechtěně zapnout vlastní pojezd. Může dojít k vážnému zranění osob a ke vzniku věcných škod.
▶ Vypněte motor.
▶ Odpojte nástrčku zapalovací svíčky.
■ Poté, co motor běžel, může být tlumič výfuku a motor horký. Může dojít k popálení osob.
- Čekejte, dokud tlumič výfuku a motor nevy-chladnou.
■ Použití agresivních čisticích prostředků a čištění proudem vody nebo pomocí ostrých předmětů může způsobit poškození sekačky na trávu nebo řezného nože. Pokud se čištění sekačky na trávu nebo řezného nože neprovádí správným způsobem, nelze již zajistit bezpečnou funkci součástí a bezpečnostní zařízení mohou být vyřazena z činnosti. Může dojít k vážnému zranění.
▶ Sekačku na trávu a řezný nůž čistěte způsobem, který je popsán v tomto návodu k použití, 15.2.
■ Pokud nejsou sekačka na trávu nebo řezný nůž udržovány nebo opravovány podle popisu v tomto návodu k použití, mohou součásti přestat správně fungovat a bezpečnostní zařízení mohou být nefunkční. Tento stav může způsobit těžké zranění nebo usmrcení osob.
- Opotřebované nebo poškozené díly vyměňte.
- Údržbu nebo opravy sekačky na trávu provádějte způsobem, který je popsán v tomto návodu k použití.
- Údržbu řezného nože provádějte způsobem, který je popsán v tomto návodu k použití.
■ Při čištění, údržbě nebo opravě řezného nože může uživatel přijít do styku s ostrými řeznými hranami. Může dojít ke zranění uživatele.
- Používejte pracovní rukavice z odolného materiálu.
■ Při ostření se řezný nůž může silně zahřát. Uživatel se může popálit.
▶ Počkejte, až řezný nůž vychladne.
- Používejte pracovní rukavice z odolného materiálu.
5 Příprava sekačky na trávu k použití česky
5 Příprava sekačky na trávu k použití
5.1 Příprava sekačky na trávu k použití
Před zahájením práce musí být provedeny následující kroky:
- Odstraňte obalový materiál a přepravní zajištění.
▶ Ujistěte se, že následující součásti jsou v bezpečném technickém stavu:
- Sekačka na trávu, 14.6.1.
- Rezný nůž, 14.6.2.
▶ Sekačku na trávu očistěte, 15.2.
Zkontrolujte rezný nůž, 10.2.
▶ Doplňte motorový olej, 6.2.
▶ Vyklopte a nastavte vodicí držadlo, 18.1.
▶ Doplňte do sekačky na trávu palivo, 17.1.
▶ Nastavte výšku sečení, 11.2.
▶ Zkontrolujte ovládací prvky, 10.1.
▶ Pokud tyto kroky nelze provést: Sekačku na trávu nepoužívejte a vyhledejte odborného prodejce výrobků STIHL.
6 Smontování sekačky na trávu
6.1 Montáž vodicího držadla
▶ Vypněte motor.
- Stáhněte nástrčku zapalovací svíčky.
- Sekačku na trávu postavte na rovnou plochu.
▶ Horní díl vodicího držadla (2) držte na spodním díle vodicího držadla (3) tak, aby lícovaly otvory.
- Šrouby (4) zasuňte zevnitř směrem ven skrz otvory (5).
- Zašroubujte rychloupínací páky (6) na šrouby (4) a sklopte je směrem nahoru, tak aby rychloupínací páky (6) těsně přiléhaly k vodi-címu držadlu.
▶ Lanka (8 + 9 +10) vložte do přichytek kabelu (7).
- Přichytky kabelu (7) zavřete a nechte zaklapnout výstupek.
▶ Lanko pro zastavení motoru (8) připevněte přichytkou kabelu (7) k levému hornímu dílu vodicího držadla ve vzdálenosti a = 42–44 cm.
▶ Lanko vlastního pojezdu (9) a lanko pohonu Vario (10) připevněte přichytkou kabelu (7) k pravému hornímu dílu vodicího držadla ve vzdálenosti a = 42–44 cm.


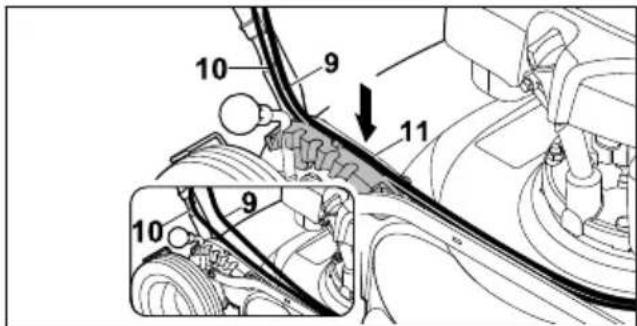

10 9 11 10 9▶ Lanko pohonu Vario (10) vložte do vedení (11) na aretačním segmentu.
▶ Lanko vlastního pojezdu (9) zamáčkněte do vedení (11) na aretačním segmentu nad ním.


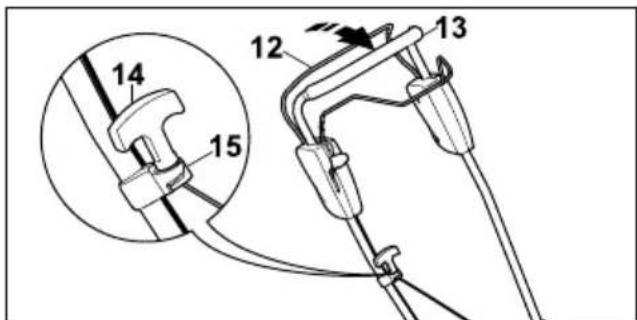

14 15 12 13česky 7 Doplnění paliva do sekačky na trávu
- Spínací oblouk pro sečení (12) přimáčkněte k vodicímu držadlu (13) a držte zmáčknutý.
▶ Rukojet' startéru (14) pomalu vytahujte ve směru vedení lanka (15).
▶ Rukojet' startéru (14) zavěste do vedení lanka (15).
▶ Uvolněte spínací oblouk pro sečení (12). - Znovu nasad'te nástrčku zapalovací svíčky.
6.2 Doplnění motorového oleje
Motorový olej promazává a chladí motor.
Specifikace motorového oleje a plnicí množství jsou uvedeny v návodu k použití motoru.
UPOZORNĚNÍ
■ Při dodání je sekačka bez náplně motorového oleje. Nastartování motoru bez motorového oleje nebo s příliš malým množstvím motorového oleje může sekačku na trávu poškodit.
- Pred každým startem zkontrolujte stav motorového oleje a v případě potřeby motorový olej doplňte.
▶ Motorový olej plňte podle návodu k použití příslušného motoru.
7 Doplnění paliva do sekačky na trávu
7.1 Doplnění paliva do sekačky na trávu
UPOZORNĚNÍ
■ Pokud není do sekačky na trávu doplněno správné palivo, může dojít k jejímu poškození.
- Postupujte podle pokynů návodu k použití motoru.
▶ Vypněte motor.
- Sekačku na trávu postavte na rovnou plochu.
- Oblast okolo uzávěru palivové nádrže očistěte vlhkým hadrem.
- Uzávěrem palivové nádrže (1) otáčejte tak dlouho proti směru hodinových ručiček, dokud ho nelze sundat.
▶ Sundejte uzávěr palivové nádrže.
- Pomocí vhodného trychtýře doplňte palivo, tak aby sahalo maximálně 15 mm pod okraj palivové nádrže.
- Nasadte uzávěr palivové nádrže na palivovou nádrž.
- Uzávěrem palivové nádrže otáčejte ve směru hodinových ručiček a pevně dotáhněte rukou. Palivová nádrž je zavřená.
8 Nastavení sekačky na trávu pro uživatele

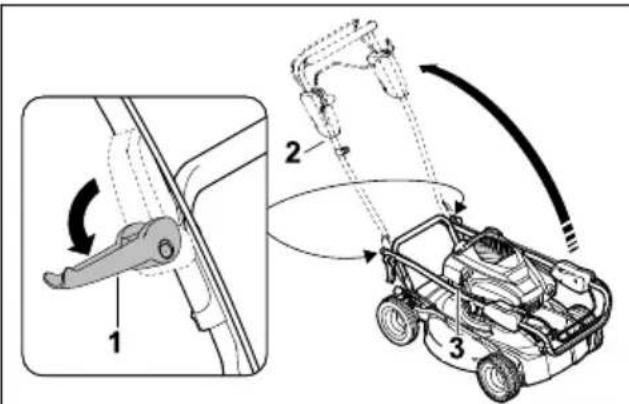

8.1 Vyklopení a nastavení vodicího držadla
▶ Vypněte motor.
▶ Stáhněte nástrčku zapalovací svíčky.
- Sekačku na trávu postavte na rovnou plochu.
- Rychloupínací páku (1) vlevo a vpravo uvolněte.
- Při vyklápění vodicího držadla (2) dbejte na to, aby se nepřiskřípla lanka (3).
- Rychloupínací páku (1) vlevo a vpravo utáhněte.
Vodicí držadlo (2) je pevně spojeno se sekačkou na trávu.
- Spínací oblouk pro sečení (4) přimáčkněte k vodicímu držadlu (2) a držte zmáčknutý.
▶ Rukojet' startéru (5) pomalu vytahujte ve směru vedení lanka (6).
▶ Rukojet' startéru (5) zavěste do vedení lanka (6).
▶ Uvolněte spínací oblouk pro sečení (4).
- Znovu nasad'te nástrčku zapalovací svíčky.
▶ Uvolněte matice (7 + 8).
- Pohybem vodicího držadla nahoru a dolů nastavte polohu pro ovládání a podržte.
- Dotáhněte matice (7 + 8).
Vodicí držadlo je pevně spojeno se sekačkou na trávu.
8.2 Složení vodicího držadla
Při přepravě nebo uskladnění lze vodicí držadlo kvůli úspoře místa složit.
▶ Vypněte motor.
▶ Stáhněte nástrčku zapalovací svíčky.
- Sekačku na trávu postavte na rovnou plochu.
- Spínací oblouk pro sečení přimáčkněte k vodicímu držadlu a držte ho zmáčknutý.
- Rukojet' startování vyhákněte z vedení lanka a ved'te pomalu zpět směrem k motoru.
▶ Uvolněte spínací oblouk pro sečení.
- Držte pevně vodicí držadlo a uvolněte matky šroubení vodicího držadla.
▶ Vodicí držadlo překlopte směrem dopředu.
9 Startování a vypínání motoru

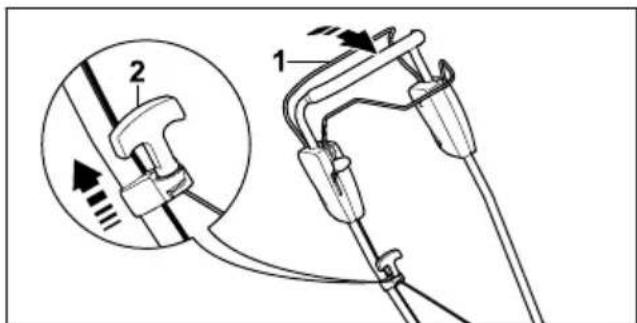

9.1 Nastartování motoru
- Sekačku na trávu postavte na rovnou plochu.
- Spínací oblouk pro sečení (1) přimáčkněte levou rukou k vodicímu držadlu a držte.
- Rukojeť startování (2) vytahujte pomalu pravou rukou až po citelný odpor.
▶ Rychle zatáhněte za rukojeť startéru (2) a ved’te ji zpět, dokud se motor nerozeběhne.
- Pokud motor nenaskočí: Postupujte podle pokynů návodu k použití motoru.
▶ Sekačku na trávu postavte na rovnou plochu.
▶ Uvolněte spínací oblouk pro sečení. Motor se vypne.
▶ Opust'te uživatelskou pozici.
9.2 Vypnutí motoru
10 Kontrola sekačky na trávu
10.1 Kontrola ovládacích prvků
Spínací oblouk pro sečení a spínací oblouk pro vlastní pojezd
▶ Vypněte motor.
- Přitáhněte spínací oblouk pro sečení a spínací oblouk pro vlastní pojezd až na doraz ve směru k vodicímu držadlu a opět pust'te.
V případě, že spínací oblouk pro sečení nebo spínací oblouk pro vlastní pojezd jdou těžko nebo se nevracejí účinkem pružiny do výchozí polohy: Sekačku na trávu nepoužívejte a vyhledejte odborného prodejce výrobků STIHL.
Spínací oblouk pro sečení nebo spínací oblouk pro vlastní pojezd je vadný.
10.2 Kontrola řezného nože
▶ Vypněte motor.
▶ Stáhněte nástrčku zapalovací svíčky.
▶ Odstavte sekačku na trávu, 15.1.
▶ Změřte následující:
- tloušt'ku a
- šířku b
- úhel ostří c
▶ V případě, že není zachována alespoň minimální šířka nebo minimální tloušt'ka: řezný nůž vyměňte, 19.2.
▶ V případě, že není dodržen úhel ostří: řezný nůž naostřete, 19.2.
- Pokud přetrvávají nejasnosti: vyhledejte odborného prodejce výrobků STIHL.
česky 11 Práce se sekačkou na trávu
11 Práce se sekačkou na trávu
11.1 Držení a vedení sekačky na trávu
▶ Vodicí držadlo je třeba pevně držet oběma rukama tak, že ho palce obepínají.
11.2 Nastavení výšky sečení
Lze nastavovat 5 výšek sečení:
- poloha 1 = 30 mm
- poloha 2 = 40 mm
- poloha 3 = 50 mm
- poloha 4 = 60 mm
- poloha 5 = 70 mm
Nastavení výšky sečení
▶ Vypněte motor.
Řezný nůž se nesmí otáčet.
- Sekačku na trávu postavte na rovnou plochu.
- Páku (1) stlačte směrem ven k zadnímu kolu a podržte.
▶ Páku (1) nastavte do požadované polohy (2) a nechte zaklapnout.
11.3 Zapnutí a vypnutí vlastního pojezdu
11.3.1 Zapnutí vlastního pojezdu
UPOZORNĚNÍ
- Abyste zabránili poškození stroje, manipulujte pákou pohonu Vario pouze tehdy, pokud motor běží.
▶ Sekačku na trávu postavte na rovnou plochu.
▶ Nastartujte motor.
- Přitáhněte spínací oblouk pro vlastní pojezd (1) až na doraz ve směru k vodicímu držadlu a podržte jej tak, aby palec ruky obemknul vodicí držadlo. Sekačka na trávu se rozjede.
Zvýšení rychlosti jízdy:
▶ Páku pohonu Vario (2) posuňte během jízdy dopředu ve směru 📋.
Snížení rychlosti jízdy:
▶ Páku pohonu Vario (2) posuňte během jízdy dozadu ve směru
11.3.2 Vypnutí vlastního pojezdu
▶ Uvolněte spínací oblouk pro vlastní pojezd.
▶ Počkejte, než sekačka na trávu zůstane stát.

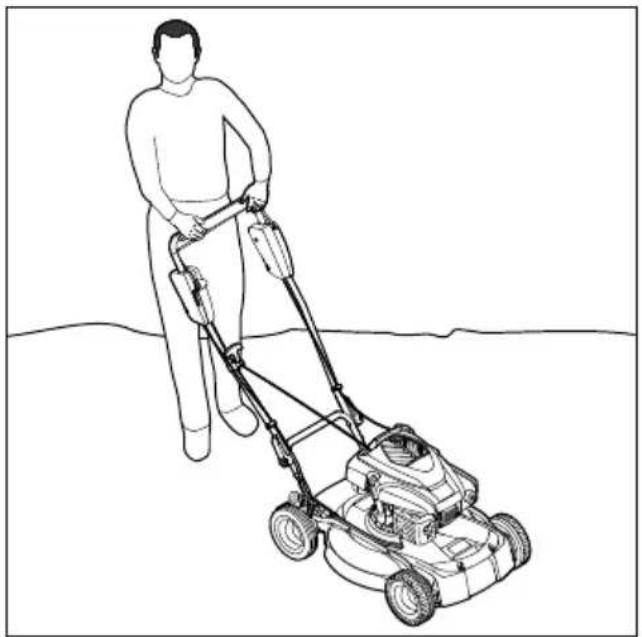

11.4 Mulčování
Při mulčování se rozvolněná tráva působením silného proudu vzduchu v prostoru rotujícího nože ještě několikrát rozseká a poté se foukáním vzduchu vrací zpět do travního drnu. Posečená hmota zůstává ležet na travní ploše, kde snadno zetleje a slouží jako přírodní hnojivo. Pěkného a hustého trávníku lze dosáhnout častým mulčováním, při kterém by se měla sekat jedna třetina výšky trávy.
Předpoklady dobrého výsledku mulčování:
- Četnost: Na jaře (hlavní období růstu) minimálně 2krát týdně, v létě a na podzim 1krát týdně.
– Sekejte pokud možno suchý trávník.
– Používejte správně naostřené řezné nože.
– Volte nízkou rychlost vlastního pojezdu.
– Měňte směr sečení a dbejte na to, aby se okraje posečených pruhů překrývaly.
– Velmi vysokou trávu sekejte vždy postupně.
▶ V případě, že se pracuje se zapnutým vlastním pojezdem: Pohybujte se se sekačkou na trávu dopředu a mějte ji pod kontrolou.
▶ V případě, že se pracuje s vypnutým vlastním pojezdem: Pohybujte se se sekačkou na trávu pomalu dopředu a mějte ji pod kontrolou.
12 Po skončení práce
12.1 Po ukončení práce
▶ Vypněte motor.
▶ V případě, že je sekačka na trávu mokrá: Nechte sekačku na trávu uschnout.
▶ Sekačku na trávu očistěte.
13 Přeprava
13.1 Přeprava sekačky na trávu
▶ Vypněte motor.
Řezný nůž se nesmí otáčet.
▶ Stáhněte nástrčku zapalovací svíčky.
Pohyb se sekačkou na trávu
▶ Pohybujte se se sekačkou na trávu pomalu dopředu a mějte ji pod kontrolou.
Přenášení sekačky na trávu
- Používejte pracovní rukavice vyrobené z odolného materiálu.
▶ V případě, že sekačku na trávu prénášíte s rozloženým vodicím držadlem:
- Sekačku na trávu je třeba prénášet tak, že ji oběma rukama pevně drží jedna osoba za transportní držadlo vpředu a druhá osoba oběma rukama za vodicí držadlo.
- Sekačku na trávu musí zvedat a prénášet dvě osoby.
▶ V případě, že sekačku na trávu prénášite se složeným vodicím držadlem:
▶ Složte vodicí držadlo.
- Sekačku na trávu je třeba prěnášet tak, že ji oběma rukama pevně drží jedna osoba za transportní držadlo vpředu a druhá osoba oběma rukama za transportní držadlo vzadu.
- Sekačku na trávu musí zvedat a prénášet dvě osoby.
Přeprava sekačky na trávu vozidlem
- Zajistěte stojící sekačku na trávu tak, aby se nemohla převrátit ani pohnout.
14 Skladování
14.1 Uskladnění sekačky na trávu
▶ Vypněte motor a nechte jej vychladnout.
▶ Stáhněte nástrčku zapalovací svíčky.
- Sekačku na trávu uskladněte tak, aby byly splněny následující podmínky:
– Sekačka na trávu je mimo dosah dětí.
– Sekačka na trávu je čistá a suchá.
– Sekačka na trávu se nemůže převrátit.
– Sekačka na trávu nemůže odjet z místa.
V případě, že sekačka na trávu zůstane uložena déle než 3 měsíce:
▶ Palivovou nádrž vyjezděte.
- nechte palivovou nádrž vyčistit odborným prodejcem STIHL;
▶ Vyměňte motorový olej, jak je uvedeno v návodu k použití příslušného motoru.
▶ Vyšroubujte zapalovací svíčku.
VAROVÁNÍ
■ Pokud je vytažená nástrčka zapalovací svíčky a dojde k vytažení rukojeti startéru, mohou ven odletovat jiskry. Jiskry mohou způsobit požár nebo výbuch v okolí, kde se nacházejí snadno vznítitelné nebo výbušné materiály či předměty. Může tak dojít k těžkému nebo smrtelnému zranění osob a ke vzniku věcných škod.
▶ Nástrčku zapalovací svíčky odložte mimo otvor zapalovací svíčky.
- Rukojet' startéru několikrát vytáhněte a vrat'te zpět.
- Zapalovací svíčku zašroubujte a dotáhněte.
15 Čištění
15.1 Postavení sekačky na trávu
▶ Palivovou nádrž vyjezděte.
Motor se zastaví.
- Sekačku na trávu postavte na rovnou plochu.
▶ Výšku sečení nastavte do polohy 1, ☐1.2.

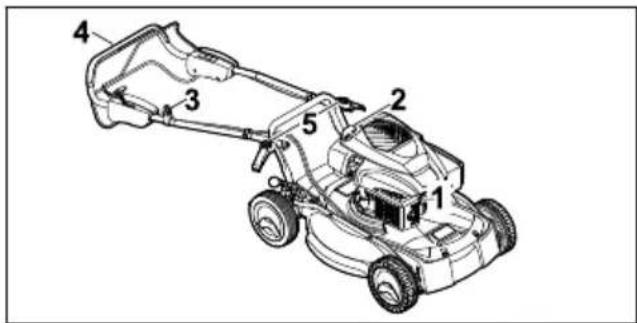

- Stáhněte nástrčku zapalovací svíčky (1).
▶ Rukojet' startéru (2) vyhákněte z vedení lanka (3).
▶ Pevně přidržte vodicí držadlo (4) a otevřete rychloupínací páky (5).
▶ Vodicí držadlo (4) položte směrem dozadu.

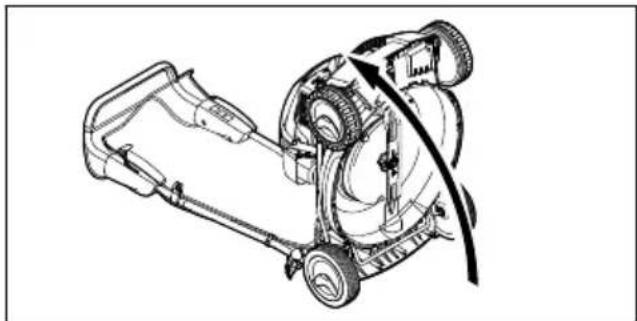

- Postavte sekačku na trávu naklopením dozadu.
15.2 Čištění sekačky na trávu
▶ Vypněte motor.
▶ Sekačku na trávu nechte vychladnout.
▶ Vytáhněte nástrčku zapalovací svíčky.
K čištění sekačky na trávu použijte vlhkou tkaninu.
▶ K vyčištění větracích otvorů použijte štětec.
▶ Sekačku na trávu postavte.
▶ Oblast okolo řezného nože i samotný řezný nůž očistěte pomocí dřevěné tyče, měkkého kartáče nebo vlhké tkaniny.
16 Údržba
16.1 Intervaly údržby
Intervaly údržby závisí na okolních podmínkách a pracovních podmínkách. Společnost STIHL doporučuje následující intervaly údržby:
Motor
- Údržbu motoru provádějte tak, jak je uvedeno v návodu k použití příslušného motoru.
Sekačka na trávu
- Sekačku na trávu nechte každý rok zkontrolovat u odborného prodejce výrobků STIHL.
16.2 Demontáž a montáž řezného nože
16.2.1 Demontáž řezného nože
▶ Vypněte motor.
▶ Stáhněte nástrčku zapalovací svíčky.
▶ Sekačku na trávu postavte.
- Řezný nůž (1) pevně držte.
- Vyšroubujte šroub (2) a vyjměte ho spolu s podložkou (3).
▶ Sundejte řezný nůž (1).
▶ Šroub (2) a podložku (3) vyhod'te.
Při montáži řezného nože (1) použijte nový šroub a novou podložku.
16.2.2 Montáž rezného nože
▶ Vypněte motor.
▶ Stáhněte nástrčku zapalovací svíčky.
▶ Sekačku na trávu postavte.
- Novou podložku (1) nasad'te na nový šroub (2).
- Na závit šroubu (2) naneste přípravek na zajištění závitů Loctite 243.
- Rezný nůž (3) nasadte tak, aby výstupky na dosedací ploše zapadly do vybrání v rezném noži (3).
- Zašroubujte šroub (2) společně s podložkou (1).
▶ Řezný nůž (3) pevně držte.
- Šroub (2) utáhněte momentem 65 Nm.
18 Odstranění poruch
18.1 Odstraňování poruch sekačky na trávu
| Porucha Příčina Opatření | |
| Motor nelze spustit. | Spínací oblouk pro sečení není stisknutý.► Motor nastartujte způsobem, který je popsán v tomto návodu k použití. |
| Palivová nádrž je prázdná. ► Do palivové nádrže sekačky na trávu dolijte palivo. | |
16.3 Ostření a vyvažování řezného nože
Správné ostření a vyvažování řezného nože vyžaduje značnou zručnost.
Společnost STIHL doporučuje, aby provádění postupů ostření a vyvažování řezného nože bylo svěřováno odbornému prodejci výrobků STIHL.
VAROVÁNÍ
■ Rezné hrany řezného nože jsou ostré. Uživatel se může pořezat.
- Při práci noste pracovní rukavice z odolného materiálu.
▶ Vypněte motor.
▶ Vytáhněte nástrčku zapalovací svíčky.
▶ Sekačku na trávu postavte.
▶ Vymontujte rezný nůž.
▶ Provedte naostření řezného nože. Při tomto postupu je nutno dodržet úhel ostří a provádět ochlazování řezného nože, 9.2.
Během ostření nesmí docházet k modrání materiálu řezného nože.
▶ Namontujte řezný nůž.
▶ Pokud přetrvávají nejasnosti: Vyhledejte odborného prodejce výrobků STIHL.
17 Oprava
17.1 Oprava sekačky na trávu
Uživatel nemůže provádět opravy sekačky na trávu a řezného nože vlastními silami.
▶ V případě, že dojde k poškození sekačky na trávu nebo nože: Sekačku na trávu nebo nůž nepoužívejte a vyhledejte odborného prodejce výrobků STIHL.
V případě, že jsou štítky s bezpečnostními upozorněními nečitelné nebo poškozené: Nechejte štítky s bezpečnostními upozorněními vyměnit odborným prodejcem výrobků STIHL.
| Porucha Příčina Opatření | |
| Motor nelze spustit. | Spínací oblouk pro sečení není stisknutý.► Motor nastartujte způsobem, který je popsán v tomto návodu k použití. |
| Palivová nádrž je prázdná. ► Do palivové nádrže sekačky na trávu dolijte palivo. | |
| Porucha Příčina Opatření | ||
| Nástrčka zapalovací svíčky je vytažena ze zapalovací svíčky nebo je v nástrčce špatně upevněn kabel zapalování. | ► Upevněte nástrčku zapalovací svíčky.► Zkontrolujte spojení mezi kabelem zapalování a nástrčkou. | |
| Zakarbonovaná nebo poškozená zapalovací svíčka či nesprávná vzdálenost elektrod. | ||
| Odpor proti pohybu řezného nože je příliš velký. | ||
| Obtížné spouštění nebo pokles výkonu spalo-vacího motoru. | Ucpaná žací skřín sekačky. Sekačku na trávu očistěte. | |
| Je nastavena příliš nízká výška sečení nebo je příliš velká rych-lost pojezdu při sečení. | Upravte výšku sečení nebo sekejte pomaleji. | |
| V palivové nádrži a v karburá-toru se nachází voda nebo je karburátor ucpaný. | Palivovou nádrž vyprázdněte, vyčistěte palivové pot-rubí a karburátor. | |
| Znečištěná palivová nádrž. Vyhledejte odborného prodejce výrobků STIHL. | ||
| Vzduchový filtr je znečištěný. Vyhledejte odborného prodejce výrobků STIHL. | ||
| Zakarbonovaná zapalovací sví-čka. | Zapalovací svíčku vyčistěte nebo vyměňte. | |
| Příliš málo motorového oleje v motoru. | Motorový olej doplňte nebo vyměňte tak, jak je pop-sáno v návodu k použití příslušného motoru. | |
| Zanesená chladicí žebra. Sekačku na trávu očistěte. | ||
| Sekačka na trávu silně vibruje. | Poškozený řezný nůž. Řezný nůž vyměňte. | |
| Řezný nůž není správně namontovaný. | Namontujte řezný nůž. | |
| Tráva není sečena čistě. | Řezný nůž je tupý nebo opotřebovaný. | Řezný nůž naostřete nebo vyměňte. |
19 Technická data
19.1 Sekačka na trávu STIHL RM 4.0 RV
– typ motoru: Kohler HD675
– zdvihový objem: 149 cm³
- výkon: 2,2 KW (3,0 HP) při 2800 ot./min
– otáčky: 2800 ot./min
- maximální obsah palivové nádrže: 1400 cm ^3 (1,4 l)
- hmotnost: 36 kg
– šířka záběru při sečení: 53 cm
19.2 Řezný nůž
– Minimální tloušt'ka a: 2,5 mm
– Minimální šířka b: 55 mm
– Úhel ostří = 30°
19.3 Hodnoty zvuku a vibrací
Hodnota K pro hladinu akustického tlaku činí 2 dB(A). Hodnota K pro hladinu akustického výkonu činí 2,2 dB(A). Hodnota K pro hodnoty vibrací činí 1,60 m/s².
– Hladina akustického tlaku L pA měřená podle 2006/42/EC: 79 dB(A)
– Hladina akustického výkonu L wA měřená podle 2000/14/EC: 91,2 dB(A)
– Hodnota vibrací a_hv měřená podle normy EN 12096, vodicí držadlo: 3,20 m/s ^2
Informace o plnění požadavků směrnice o vibracích při práci 2002/44/EC lze najít na www.stihl.com/vib.
20 Náhradní díly a příslušenství česky
19.4 REACH
REACH je názvem ustanovení EG o registraci, klasifikaci a povolení chemikálií.
Informace ohledně splnění ustanovení REACH se nacházejí pod www.stihl.com/reach.
20 Náhradní díly a příslušen- ství
20.1 Náhradní díly a příslušenství
STIHL
57.
Tyto symboly označují originální náhradní díly STIHL a originální příslušenství STIHL.
STIHL doporučuje používat originální náhradní díly STIHL a originální příslušenství STIHL.
Náhradní díly a příslušenství jiných výrobců nemohou být i přes pečlivý monitoring trhu firmou STIHL posouzeny ohledně jejich spolehlivosti, bezpečnosti a vhodnosti a STIHL také nemůže ručit za jejich použití.
Originální náhradní díly STIHL a originální příslušenství STIHL jsou k dostání u odborného prodejce výrobků STIHL.
20.2 Důležité náhradní díly
Firma STIHL v žádném případě neodpovídá za škody na zdraví nebo materiální škody, které byly způsobené použitím neschválených montážních nebo náhradních dílů.
– Řezný nůž: 6383 702 0100
– Šroub nože: 9008 319 9075
- Podložka: 0000 702 6600
21 Likvidace
21.1 Likvidace sekačky na trávu
Informace o likvidaci získáte na místním úřadě nebo u odborného prodejce produktů STIHL.
Nesprávná likvidace může poškodit zdraví a znečistit životní prostředí.
- Produkty STIHL včetně obalů likvidujte v souladu s místními předpisy na vhodném sběrném místě určeném k recyklaci.
▶ Nelikvidujte společně s domovním odpadem.
22 Prohlášení o konfor- mitě EU
22.1 Sekačka na trávu STIHL RM 4.0 RV
STIHL Tirol GmbH
prohlašuje na svoji výhradní odpovědnost, že
– výrobek: sekačka na trávu
– výrobní značka: STIHL
- typ: RM 4.0 RV
– sériové identifikační číslo: 6383
splňuje příslušná nařízení směrnic 2000/14/EC, 2006/42/EC, 2014/30/EU a 2011/65/EU a byla vyvinuta a vyrobena v souladu s následujícími normami platnými vždy k datu výroby:
EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
Název a adresa sídla zúčastněných subjektů: TÜV Rheinland LGA Products GmbH
Tillystraße 2
D-90431 Nürnberg, Německo
Při zjišťování měřené a zaručené hladiny akustického výkonu bylo postupováno podle přílohy VIII směrnice 2000/14/EC.
– Naměřená hladina akustického výkonu: 91,2 dB(A)
– Zaručená hladina akustického výkonu: 93 dB(A)
Technické dokumenty jsou uchovávány odborem schvalování výrobků společnosti
STIHL Tirol GmbH.
Rok výroby a číslo stroje jsou uvedeny na sekačce na trávu.
Matthias Fleischer, vedoucí odboru výzkumu a vývoje
v zastoupení
Sven Zimmermann, vedoucí kvality
23 Adresy
23.1 Hlavní sídlo firmy STIHL
23.2 Distribuční společnosti STIHL
NĚMECKO
- Vejapjové negali juděti.
