| Merke | STIHL |
| Modell | RM 4 RV |
| Produkttype | Bensindrevet gressklipper, gå-etter-type |
| Motor | Kohler HD675, 149 cm³, 2,2 kW (3,0 hk) ved 2800 o/min |
| Drivstoff | Blyfri bensin, tank 1,4 L |
| Klippebredde | 53 cm |
| Klippehøyde | 5 posisjoner: 30, 40, 50, 60, 70 mm (sentraljustering) |
| Drivtype | Selvgående med Vario-transmisjon (variabel hastighet) |
| Mulching-funksjon | Ja (kutting og fin spredning) |
| Vekt | 36 kg |
| Lydnivå (trykk) | 79 dB(A) (LpA) |
| Lydnivå (effekt) | 91,2 dB(A) (LwA), garantert 93 dB(A) |
| Vibrasjoner på styret | 3,20 m/s² |
| Sikkerhet | Klippebøyle (motorstopp på 3s), drivbøyle, beskyttelse mot utkast |
| Vedlikehold | Rengjøring etter hver bruk, kontroll av kniv, oljeskift, utskifting av luftfilter, slipping av kniv |
| Garanti | Se STIHL-forhandler |
Ofte stilte spørsmål - RM 4 RV STIHL
Brukerspørsmål om RM 4 RV STIHL
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Gressklipper i PDF-format gratis! Finn veiledningen din RM 4 RV - STIHL og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. RM 4 RV av merket STIHL.
BRUKSANVISNING RM 4 RV STIHL
▶ Undvik kontakt med bensin.
▶ Beakta uppgifterna i motorns bruksanvisning.
4.8 Arbeta
WARNING
▶ Byt ut slitna eller skadade delar.
6.2 Fylla på motorolja
19 Tekniske data....147
20 Reservedele og tilbehør......147
21 Bortskaffelse.... 147
22 EU-overensstemmelseserklæring......147
1 Forord
Kære kunde
4.7 Benzin og påfyldning
▲ ADVARSEL
▶ Sørg for ikke at indånde benzindampe.
- Sørg for at tanke op på steder med frisk luft.
▶ Pas på forhindringer.
4.11 Rengøring, vedligeholdelse og reparation
▲ ADVARSEL
■ Hvis motoren kører under rengøring, vedligeholdelse eller reparation, kan der ske alvorlig personskade og materielle skader. ▶ Stands motoren.

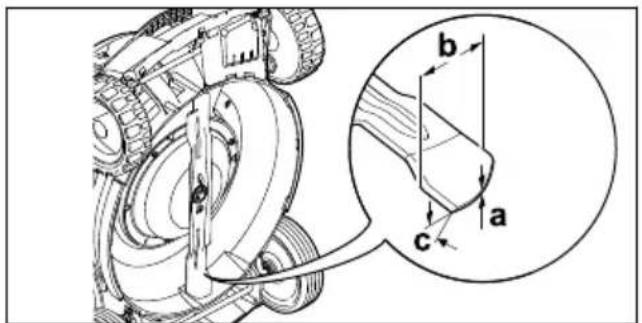

- Knivtykkelse a
- Bredde b
- Slibevinkel c
20 Reservedele og tilbehør
20.1 Reservedele og tilbehør
STIHL G.
Disse symboler kendetegner originale reservedele fra STIHL og originalt tilbehør fra STIHL.
STIHL anbefaler, at der anvendes originale reservedele fra STIHL og originalt tilbehør fra STIHL.
Originale reservedele fra STIHL og originalt tilbehør fra STIHL kan fås hos en STIHL-forhandler.
20.2 Vigtige reservedele
22 EU-overensstemmelseser- klæring
2 Informasjon om denne bruksanvisningen..... 148
3 Oversikt....149
4 Sikkerhetsforskrifter.... 150
5 Gjøre gressklipperen klar til bruk.... 155
6 Sette sammen gressklipperen.... 155
8 Stille inn gressklipperen for brukeren.....156
9 Starte og stoppe motoren.... 157
10 Kontrollere gressklipperen.... 157
11 Arbeide med gressklipperen.... 158
12 Etter arbeidet.... 159
13 Transport....159
14 Oppbevaring.... 159
15 Rengjøring.... 160
148 0478-111-9656-A
16 Vedlikeholde.... 160
17 Reparere.... 161
18 Utbedre feil....161
19 Tekniske data....162
20 Reservedeler og tilbehør......162
21 Kassering.... 163
22 EU-samsvarserklæring.... 163
1 Forord
Kjære kunde,
vi er glade for at du har valgt STIHL. Vi utvikler og fremstiller våre produkter i topp kvalitet i samsvar med behovene til våre kunder. Dermed skapes produkter med høy pålitelighet selv ved ekstrem belastning.
STIHL står også for topp kvalitet ved servicen. Vår faghandelen sikrer kompetent rådføring og opplæring, samt omfattende teknisk omsorg.
STIHL støtter uttrykkelig en bærekraftig og ansvarlig omgang med naturen. Denne bruksanvisningen hjelper deg med å gi ditt STIHL-produkt en lang levetid på trygt og miljøvennlig vis.
Vi takker for din tiltro og ønsker deg god fornøyelse med ditt STIHL-produkt.
N.a. 8610
Dr. Nikolas Stihl
VIKTIG! MÅ LESE F∅R BRUK OG OPPBEVA-RES.
2 Informasjon om denne bruksanvisningen
Lokale sikkerhetsforskrifter gjelder.
Det er viktig at du i tillegg til denne bruksanvisningen leser, forstår og tar vare på følgende dokumenter:
– Se bruksanvisningen Kohler-motor HD675
3 Oversikt norsk
2.2 Merking av advarslene i teksten
FARE
- De angitte tiltakene kan gjøre at alvorlige personskader eller død unngås.
ADVARSEL
- De angitte tiltakene kan gjøre at alvorlige personskader eller død unngås.
LES DETTE
- De angitte tiltakene kan gjøre at materielle skader unngås.
2.3 Symboler i teksten

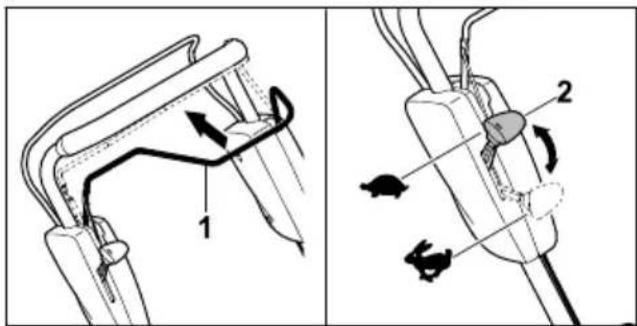

1 Koblingsbøyle for klipping
Koblingsbøylen for klipping brukes til å starte og slå av motoren.
2 Koblingsbøyle for fremdrift
Koblingsbøylen for fremdrift brukes til å starte og slå av motoren.
3 Hendel
Hendelen brukes til å stille inn hastigheten til fremdriften.
4 Styre
Styret brukes til å holde, føre og transportere gressklipperen.
5 Starthåndtak
Starthåndtaket brukes til å starte motoren med.
6 Transporthåndtak bak
Håndtaket brukes til å transportere gressklipperen.

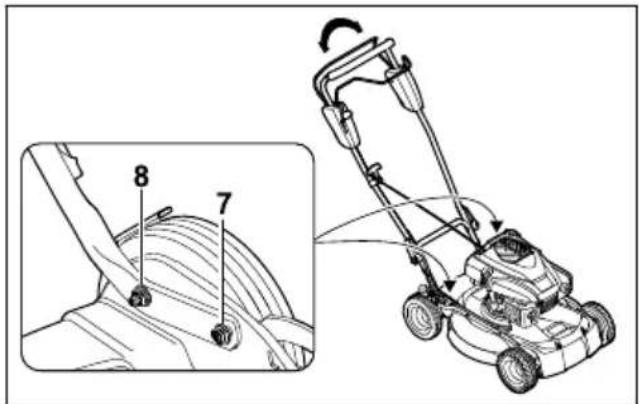

7 Hurtigstrammer
Hurtigstrammerne fester styret til gressklipperen.

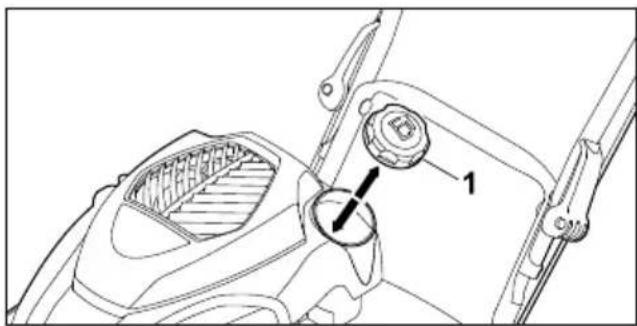

8 Tanklokk
Tanklokket lukker åpningen for påfylling av bensin.
9 Filterdeksel
Filterdekselet dekker luftfilteret.
10 Tennpluggstøpsel
Tennpluggstøpselet forbinder tenningsledningen med tennpluggen.
11 Tennplugg
Tennpluggen antenner blandingen av drivstoff og luft i motoren.
12 Transporthåndtak foran
Håndtaket brukes til å transportere gressklipperen.
13 Lyddemper
Lyddemperen reduserer gressklipperens støyutslipp.
14 Motorljelokk
Motoroljelokket lukker åpningen for påfylling av motorolje.
15 Hjulavstryker
Hjulavstrykeren brukes til å rengjøre bakhju- lene.

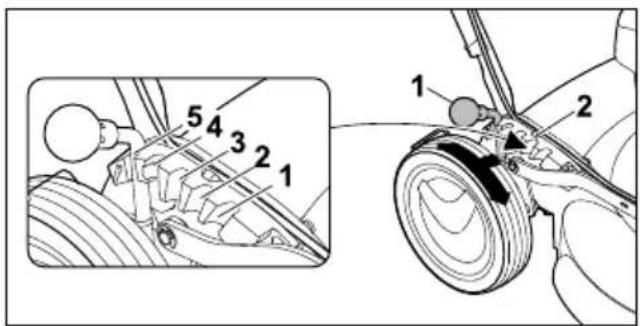

16 Hendel
Hendelen brukes til å stille inn klippehøyden.
3.2 Symboler
Symbolene kan være plassert på gressklipperen og betyr følgende:
Dette symbolet angir vekten av gress-klipperen.
LWA
Garantert lydeffektnivå iht. 2000/14/EC i dB(A) for å gjøre det mulig å sammenligne lydutslippene til ulike produkter.
Dette symbolet angir tanklokket.
Dette symbolet angir motoroljelokket.
Start motoren.
Slå av motoren.
I denne stillingen kjører gressklipperen med høyeste hastighet.
I denne stillingen kjører gressklipperen med laveste hastighet.
4 Sikkerhetsforskrifter
4.1 Advarselsymboler
Varselsymbolene på gressklipperen betyr fölgende:
Det er viktig at du leser, forstår og tar vare på bruksanvisningen.
Følg sikkerhetsanvisningene og forholdsreglene med hensyn til gjenstander som kan bli slynget opp.
Ta ut tennpluggstøpselet før transport, oppbevaring, vedlikehold eller reparasjon.
4.2 Forskriftsmessig bruk
Gressklipperen STIHL RM 4.0 RV er ment å skulle brukes til klipping av gress.
▲ ADVARSEL
■ Ved ikke-forskriftsmessig bruk av gressklipperen kan det oppstå alvorlige eller livstruende personskader i tillegg til materielle skader.
- Bruk gressklipperen slik det beskrives i denne bruksanvisningen og i bruksanvisningen for motoren.
4.3 Krav til brukeren
▲ ADVARSEL
■ Brukere uten opplæring vil ikke være i stand til å identifisere eller vurdere farer knyttet til gressklipperen. Brukeren eller andre personer kan få alvorlige eller livstruende skader.
Det er viktig at du leser, forstår og tar vare på bruksanvisningen.
Hvis gressklipperen skal overlates til noen annen: La bruksanvisningen for gressklipperen og motoren følge med.
▶ Forsikre deg om at brukeren innfrir følgende krav:
- Brukeren er uthvilt.
- Brukeren er fysisk, sensorisk og psykisk i stand til å betjene og arbeide med gressklipperen. Brukere med nedsatt fysisk, sensorisk eller psykisk funksjons-evne skal kun bruke maskinen under til-syn eller etter anvisning fra en ansvarlig person.
- Brukeren er i stand til å identifisere og vurdere farer knyttet til gressklipperen.
- Brukeren er bevisst på at han/hun selv er ansvarlig ved ulykker og skader.
- Brukeren er myndig eller får yrkesopplæring under tilsyn iht. nasjonale bestemmelser.
- Brukeren har fått opplæring fra en STIHL forhandler eller fagkyndig før han/hun tar i bruk gressklipperen for første gang.
- Brukeren er ikke påvirket av alkohol, legemidler eller narkotiske stoff.
▶ Hvis noe er uklart: Kontakt en STIHL forhandler.
4.4 Bekledning og utstyr
▲ ADVARSEL
■ Under arbeidet kan gjenstander bli slynget opp med høy hastighet. Det er fare for personskader.
■ Det genereres støy under arbeidet. Støyen kan skade hørselen.
▶ Bruk hørselsvern.
- Det kan bli virvlet opp støv under arbeidet. Støv som pustes inn, kan være helseskadelig og utløse allergiske reaksjoner.
- Hvis det virvles opp støv: Ha på deg støvmaske.
■ Uegnet bekledning kan hekte seg i trær, busker eller selve gressklipperen. Brukere som ikke benytter egnet bekledning, kan få alvorlige skader.
▶ Ha på deg tettsittende klær.
- Ikke ha på deg skjerf eller smykker.
■ Under rengjøring, vedlikehold eller transport kan brukeren komme i kontakt med kniven. Det er fare for personskader.
- Bruk arbeidshansker av motstandsdyktig materiale.
■ Uegnet skotøy kan gjøre at brukeren glir. Det er fare for personskader.
- Når kniven slipes, kan det bli slynget ut materialpartikler. Det er fare for personskader.
▶ Bruk tettsittende beskyttelsesbriller. Egnede beskyttelsesbriller er testet og merket iht. standarden EN 166 eller nasjonale forskrifter, og fås kjøpt i butikk.
- Bruk arbeidshansker av motstandsdyktig materiale.
■ Barn, dyr og personer som tilfeldigvis befinner seg i nærheten, vil ikke være oppmerksomme på eller kunne vurdere farene knyttet til gressklipperen og gjenstander som kan bli slynget opp. Barn, dyr og tilfeldige personer i nærheten kan få alvorlige skader, og det er risiko for materialskader.
▶ Pass på at ingen andre (verken personer eller dyr) oppholder seg i arbeidsområdet.
▶ Hold avstand til gjenstander.
- Ikke la gressklipperen stå uten tilsyn.
Gressklipperen er i sikker stand hvis følgende betingelser er oppfylt:
- Gressklipperen er i uskadet stand.
– Det kommer ikke bensin ut av gressklipperen. - Tanklokket er lukket.
- Det kommer ikke motorolje ut av gressklipperen.
- Motoroljelokket er lukket.
– Gressklipperen er ren. - Betjeningselementene fungerer og har ikke blitt endret på.
- Kniven er riktig montert.
- Det er montert originalt tilbehør fra STIHL på gressklipperen.
– Tilbehøret er riktig montert. - Fjærbelastede mekanismer er i uskadet og fungerende stand.
- Motoren stopper när koblingsbøylen for klipping slippes opp.
▲ ADVARSEL
■ I ikke-sikker stand kan ikke komponentene lenger fungere riktig, sikkerhetsanordningene settes ut av drift og det lekker drivstoff. Det kan oppstå alvorlige og potensielt livstruende personskader.
▶ Pass på at du kun arbeider med en uskadet gressklipper.
▶ Hvis det kommer bensin ut av gressklipperen: Ikke arbeid med gressklipperen. Kontakt en STIHL forhandler.
▶ Lukk tanklokket.
▶ Hvis det kommer motorolje ut av gressklipperen: Ikke arbeid med gressklipperen. Kontakt en STIHL forhandler.
▶ Lukk motoroljelokket.
▶ Hvis gressklipperen er skitten: Rengjør gressklipperen.
- Ikke forsøk å modifisere på gressklipperen og sikkerhetssystemene den er utstyrt med.
- Ikke forsøk å modifisere gressklipperen for å endre effekten eller turtallet til forbrenningsmotoren.
▶ Hvis betjeningselementene ikke fungerer: Ikke bruk gressklipperen.
- Fjærbelastede mekanismer kan avgi lagret energi.
- Monter originalt tilbehør fra STIHL på gressklipperen.
- Monter kniven slik det beskrives i denne bruksanvisningen.
- Monter tilbehør slik det beskrives i denne bruksanvisningen eller i bruksanvisningen for tilbehøret.
- Ikke stikk gjenstander inn i åpningene på gressklipperen.
- Skift ut slitte eller skadde varselskilt.
▶ Hvis noe er uklart: Kontakt en STIHL forhandler.

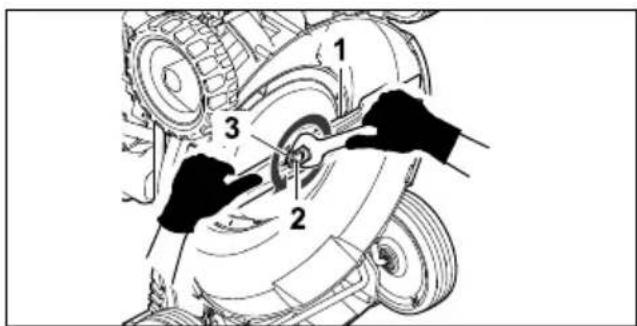

4.6.2 Kniv
Kniven er i sikker stand hvis følgende betingelser er oppfylt:
- Kniven og tilleggsdelene er i uskadet stand.
- Kniven er ikke deformert.
- Kniven er riktig montert.
- Kniven er riktig slipt.
- Kniven er uten grader.
- Kniven er riktig avbalansert.
- Kravene til minimum knivtykkelse og -bredde er innfridd, 19.2.
– Slipevinkelen er overholdt, 19.2.
▲ ADVARSEL
■ Hvis kniven ikke er i sikker stand, kan deler løsne og bli slynget ut. Det kan oppstå alvorlige personskader.
- Arbeid kun med en kniv og tilleggsdeler som er i uskadet stand.
▶ Monter kniven riktig.
▶ Slip kniven riktig.
▶ Hvis kravene til minimum tykkelse og bredde ikke er innfridd: Skift ut kniven.
- Få kniven avbalansert hos en STIHL forhandler.
▶ Hvis noe er uklart: Kontakt en STIHL forhandler.
4.7 Drivstoff og påfylling
▲ ADVARSEL
Denne gressklipperen går på bensin. Bensin er høyantennelig. Hvis bensin kommer i kontakt med åpen ild eller varme gjenstander, kan det føre til brann eller eksplosjon. Det kan oppstå alvorlige eller livstruende personskader i tillegg til materielle skader.
▶ Hold bensin unna varme og ild.
▶ Unngå å søle bensin.
▶ Hvis det søles bensin: Tørk bort bensinen med en klut, og vent med å starte motoren til alle deler av gressklipperen er tørre.
▶ Røyking forbudt.
- Ikke fyll på drivstoff nær åpen ild.
- Slå av motoren og la den avkjøles før du fyller drivstoff.
▶ Hvis tanken må tømmes: Gjør dette utendørs.
- Start motoren minst 3 meter unna der du fylte på tanken.
- Aldri oppbevar gressklipperen inne i en bygning mens det er bensin på tanken.
■ Innåndet bensindamp kan medføre forgiftning.
- Ikke pust inn bensindamp.
▶ Fyll på tanken på et sted med god ventilasjon.
■ Gressklipperen går varm under bruk. Bensinen utvider seg i drivstofftanken og det kan oppstå overtrykk. Det kan sprute ut bensin när tanklokket åpnes. Bensinen som spruter ut, kan antennes. Det er fare for alvorlige skader. ► Vent til gressklipperen er avkjølt før du åpner tanklokket.
- Klær det har kommet bensin på, vil lettere kunne antennes. Det kan oppstå alvorlige eller livstruende personskader i tillegg til materielle skader.
▶ Hvis du får bensin på klærne: Bytt klær.
■ Bensin kan skade miljøet.
▶ Unngå å søle drivstoff.
Kasser bensinen på en miljøvennlig måte i henhold til forskrift.
■ Hvis du får bensin på huden eller i øynene, kan dette føre til irritasjoner.
▶ Unngå kontakt med bensin.
▶ Hvis du har fått bensin på huden: Vask huden med rikelige mengder vann og såpe.
▶ Hvis du har fått bensin i øynene: Skyll med rikelige mengder rent vann i minst 15 minutter, og kontakt lege.
■ Tenningssystemet på gressklipperen avgir gnister. Slike gnister vil kunne forårsake brann og eksplosjoner i lettantennelige eller eksplosjonsfarlige omgivelser. Det kan oppstå alvorlige eller livstruende personskader i tillegg til materielle skader.
- Bruk tennpluggene slik det beskrives i bruksanvisningen for motoren.
- Skru inn og stram godt tennpluggen.
▶ Trykk tennpluggstøpselet godt inn.
■ Hvis det fylles på bensin som er uegnet for motoren, kan gressklipperen bli skadet.
▶ Bruk ny, blyfri bensin av god kvalitet.
▶ Følg spesifikasjonene i bruksanvisningen for motoren.
4.8 Arbeide
▲ ADVARSEL
■ Brukeren kan miste kontroll over gressklipperen hvis han/hun ikke starter motoren riktig. Det er fare for alvorlige skader.
- Start motoren slik det beskrives i denne bruksanvisningen.
■ Under enkelte forhold kan det være at brukeren ikke lenger klarer å jobbe konsentrert. Brukeren kan snuble, falle og få alvorlige skader.
▶ Arbeid rolig og konsentrert.
▶ Hvis du blir sliten: Ta en pause fra arbeidet.
▶ Vær spesielt forsiktig når du bruker gressklipperen i nærheten av skråninger, bakkekanter, grøfter, fyllinger og demninger.
- Planlegg arbeidstidene for å unngå høye belastninger over en lengre periode.
■ Det dannes eksosgass när motoren er i gang. Innåndet eksosgass kan medføre forgiftning.
▶ Unngå å puste inn eksosgass.
▶ Hvis du blir uvel/svimmel eller får synsforstyrrelser eller hørselsproblemer: Avslutt arbeidet og kontakt lege.
■ Hvis brukeren har på seg hørselsvern og motoren kjører, kan brukeren ha vanskeligere for å fange opp og vurdere lyder.
▶ Arbeid rolig og konsentrert.
■ Gressklipperen er utstyrt med en motorstop-pinnretning.
- Motoren og kniven stoppes innen 3 sekunder fra koblingsbøylen for klipping slippes opp.
■ Brukeren kan få kuttskader fra den roterende kniven. Det er fare for alvorlige skader.
▶ Trekk ut tennpluggstøpselet.
- Ved arbeid uten aktivert fremdrift kan fremdriften bli koblet inn utilsiktet og gressklipperen kan bli satt i bevegelse. Det er fare for alvorlige personskader og materielle skader.
- Bruk koblingsbøylen for fremdrift kun när fremdriften skal kobles inn.
■ Hvis gressklipperen begynner å fungere annerledes/unormalt under arbeidet, kan det tyde på at den ikke lenger er i sikker stand. Det er fare for alvorlige personskader og materielle skader.
- Avslutt arbeidet og kontakt en STIHL forhandler.
■ Gressklipperen kan genere vibrasjon under arbeidet.
▶ Bruk arbeidshansker.
▶ Legg inn pauser.
▶ Ved mistanke om en kretsløpsforstyrrelse: Kontakt lege.
■ Undersøk klippeområdet og se etter eventuelle hindringer. Hvis kniven støter på et fremmedlegeme under arbeidet, kan fremmedlegemet eller deler av det bli slynget opp med høy hastighet. Det kan oppstå personskader og materielle skader.
Fjern hindringer som for eksempel steiner, stokker, ståltråder, leker eller andre fremmedlegemer fra arbeidsområdet. Merk gjenstander som er skjult og ikke lar seg fjerne.
- Kniven fortsetter å rotere en liten stund etter at koblingsbøylen for klipping har blitt sluppet. Det kan oppstå alvorlige personskader.
▶ Vent til kniven ikke lenger roterer.
■ Hvis den roterende kniven støter på en hard gjenstand, kan det slå gnister. I lettantennelige omgivelser kan gnister føre til brann. Det kan oppstå alvorlige eller livstruende personskader i tillegg til materielle skader.
- Ikke arbeid i lettantennelige omgivelser.
■ Hvis du går fra gressklipperen i en skråning, kan den begynne å rulle av seg selv. Det kan oppstå personskader og materielle skader.
- Slipp opp gressklipperen først når den står på et flatt underlag og ikke kan begynne å rulle av seg selv.
■ Hvis det festes gjenstander på styret, kan den ekstra vekten føre til at gressklipperen velter. Det kan oppstå personskader og materielle skader.
- Ikke fest gjenstander på styret.
▲ FARE
■ Hvis det arbeides nær spenningsførende ledninger, kan kniven komme i kontakt med og skade disse ledningene. Brukeren kan få alvorlige eller livstruende skader.
- Unngå å arbeide nær spenningsførende ledninger.
■ Hvis det arbeides i tordenvær, kan brukeren bli truffet av lynet. Brukeren kan få alvorlige eller livstruende skader.
▶ Ved tordenvær: Ikke arbeid.
■ Ved arbeid i regn risikerer brukeren å gli. Brukeren kan få alvorlige eller livstruende skader.
▶ Hvis det regner: Ikke arbeid.
4.9 Transport
▲ ADVARSEL
■ Gressklipperen kan velte eller bevege seg under transport. Det er fare for personskader og materielle skader.
▶ Slå av motoren.
▶ Vent til kniven ikke lenger roterer.
▶ Trekk ut tennpluggstøpselet.
- Sikre gressklipperen med strammestropper, remmer eller nett på en egnet lasteflate, slik at den ikke kan velte eller settes i bevegelse.
- Etter kjøring av motoren, kan lyddemperen og motoren være svært varme. Brukeren risikerer å brenne seg ved transporten.
▶ Skyv gressklipperen.

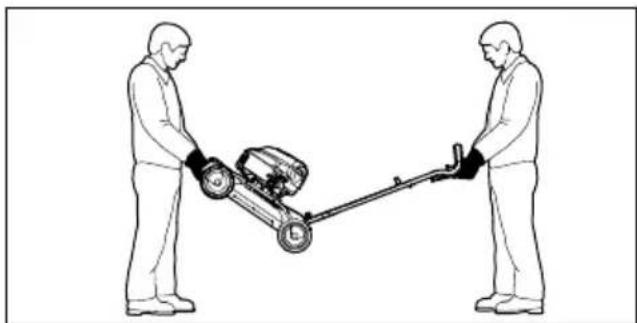

■ Gressklipperen er tung. Brukeren kan skade seg hvis han/hun forsøker å bære gressklipperen alene.
▶ Bruk arbeidshansker.
▶ Vær to om å bære gressklipperen.
■ Bensin kan lekke ut under transporten og forårsake forurensning og skade.
▶ Skyv gressklipperen.
▶ Transporter maskinen uten bensin.
4.10 Oppbevaring
▲ ADVARSEL
▶ Slå av motoren.
- Oppbevar gressklipperen utilgjengelig for barn.
- Oppbevar gressklipperen i ren og tørr stand.
■ Hvis du går fra gressklipperen i en skråning, kan den begynne å rulle av seg selv. Det er fare for personskader og materielle skader.
- Ikke gå fra gressklipperen uten at den står på et jevnt underlag.
4.11 Rengjøre, vedlikeholde og reparere
▲ ADVARSEL
■ Hvis motoren kjører under rengjøring, vedlikehold eller reparasjon, vil det være fare for alvorlige personskader og materielle skader.
▶ Slå av motoren.
▶ Vent til kniven ikke lenger roterer.
▶ Trekk ut tennpluggstøpselet.
■ Hvis motoren kjører under rengjøring, vedlikehold eller reparasjon, kan fremdriften bli koblet inn utilsiktet. Det er fare for alvorlige personskader og materielle skader.
▶ Slå av motoren.
▶ Trekk ut tennpluggstøpselet.
- Etter kjøring av motoren, kan lyddemperen og motoren være svært varme. Vær forsiktig så du ikke brenner deg på dem.
- Vent til lyddemperen og motoren er avkjølt.
■ Sterke rengjøringsmidler samt rengjøring med vannstråler eller spisse gjenstander kan føre til skader på gressklipperen eller kniven. Hvis gressklipperen eller kniven ikke blir riktig rengjort, kan ikke komponentene lenger fungere riktig, og sikkerhetsanordningene settes ut av drift. Det kan oppstå alvorlige personskader.
Rengjør gressklipperen og kniven slik det beskrives i denne bruksanvisningen, 15.2.
■ Hvis gressklipperen eller kniven ikke blir riktig vedlikeholdt eller reparert i tråd med denne bruksanvisningen, kan ikke komponentene lenger fungere riktig, og sikkerhetsanordningene settes ut av drift. Det er fare for alvorlige eller livstruende personskader.
5 Gjøre gressklipperen klar til bruk norsk
▶ Skift ut slitte eller skadede deler.
▶ Rengjør eller reparer gressklipperen slik det beskrives i denne bruksanvisningen.
▶ Vedlikehold kniven slik det beskrives i denne bruksanvisningen.
■ Brukeren risikerer å skjære seg på skarpe skjærekanter när kniven rengjøres, vedlikeholdes eller repareres. Det er fare for personskader.
- Bruk arbeidshansker av motstandsdyktig materiale.
- Kniven kan bli svært varm under sliping. Brukeren risikerer å brenne seg.
▶ Vent til kniven er avkjølt.
- Bruk arbeidshansker av motstandsdyktig materiale.
5 Gjøre gressklipperen klar til bruk
5.1 Gjøre gressklipperen klar til bruk
Utfør følgende trinn før hver bruk:
▶ Fjern emballasjen og transportsikringene.
- Kontroller at følgende komponenter er i sikker stand:
- Gressklipper, 14.6.1.
- Kniv, 4.6.2.
▶ Rengjør gressklipperen, 15.2.
▶ Kontroller kniven, 10.2.
▶ Fyll på motorolje, 6.2.
▶ Fell opp og still inn styret, 8.1.
▶ Fyll på drivstoff på gressklipperen, 07.1.
▶ Still inn klippehøyden, 1.2.
- Kontroller betjeningselementene, 10.1.
Hvis trinnene ikke kan gjennomføres: Ikke bruk gressklipperen. Kontakt en STIHL forhandler.
6 Sette sammen gressklippe- ren
6.1 Montere styret
▶ Slå av motoren.
▶ Trekk ut tennpluggstøpselet.
- Plasser gressklipperen på et jevnt underlag.


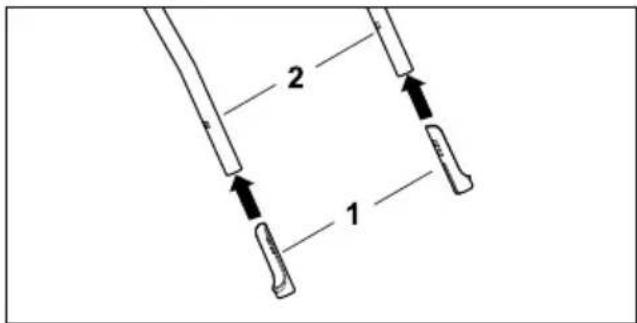

2 1▶ Fest beskyttelseshylsen (1) med langsiden vendt innover på styreoverdelen (2).
▶ Hold styreoverdelen (2) mot styreunderdelen (3) slik at hullene flukter.
- Stikk skruene (4) innenfra og ut gjennom hul- lene (5).
- Skru hurtigstrammerne (6) inn på skruene (4) og fell dem oppover slik at hurtigstrammerne (6) blir liggende tett mot styret.
▶ Legg vaierne (8 + 9 +10) i ledningsklipsene (7).
- Lukk ledningsklipsene (7) og la klaffen gå i inngrep.
▶ Fest motorstoppvaieren (8) med ledningsklipset (7) til venstre på styreoverdelen med avstand a = 42–44 cm.
- Fest fremdriftsvaieren (9) og vaieren for Vario-drift (10) ved hjelp av ledningsklipset (7) til høyre på styreoverdelen med avstand a = 42–44 cm.


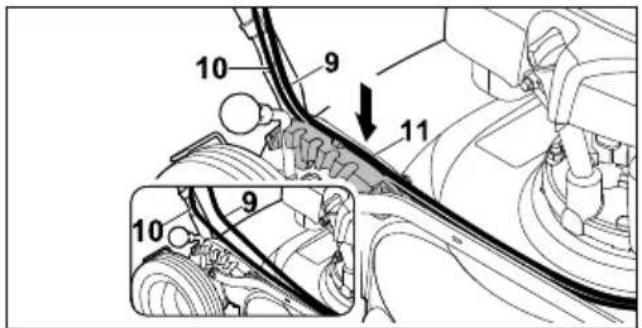

10 9 11 10 9▶ Legg vaieren for Vario-drift (10) i føringen (11) langs sperresegmentet.
- Trykk fremdriftsvaieren (9) over inn i føringen (11) langs sperresegmentet.

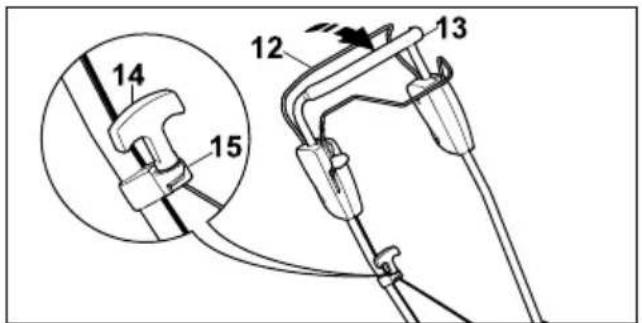

- Trykk koblingsbøylen for klipping (12) mot styret (13) og hold den der.
- Trekk starthåndtaket (14) sakte i retning snorføringen (15).
▶ Hekt starchändtaket (14) i snorføringen (15).
▶ Slipp opp koblingsbøylen for klipping (12). - Sett inn igjen tennpluggstøpselet.
6.2 Fylle på motorolje
Motoroljen smører og kjøler motoren.
Du finner spesifikasjoner for motoroljen og riktig påfyllingsmengde i bruksanvisningen for motoren.
LES DETTE
Det er ikke fylt på motorolje ved levering. Gressklipperen kan ta skade hvis motoren startes uten eller med for lite motorolje.
- Kontroller alltid motoroljenivået før du starter motoren, og fyll eventuelt på mer motorolje.
- Fyll på motorolje slik det beskrives i bruksanvisningen for motoren.
▶ Slå av motoren.
▶ Plasser gressklipperen på et jevnt underlag.
▶ Rengjør området rundt tanklokket med en fuktig klut.
▶ Vri tanklokket (1) mot urviseren inntil det kan tas av.
▶ Ta av tanklokket.
- Fyll på drivstoff gjennom en egnet trakt. Pass på at du ikke fyller på mer drivstoff enn at det er minst 15 mm klaring til kanten på drivstoff-tanken.
▶ Sett tanklokket på drivstofftanken.
▶ Vri tanklokket med urviseren og stram det godt for hånd.
8 Stille inn gressklipperen for brukeren

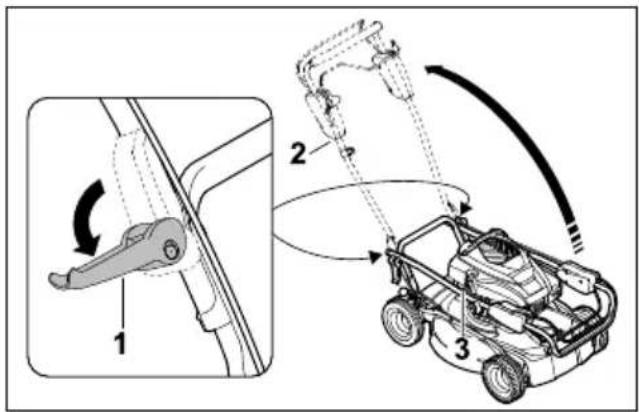

8.1 Felle opp og stille inn styret
▶ Slå av motoren.
▶ Trekk ut tennpluggstøpselet.
▶ Plasser gressklipperen på et jevnt underlag.
- Løs hurtigstrammerne (1) på venstre og høyre side.
▶ Fell opp styret (2), og pass på at vaierne (3) ikke kommer i klem. - Stram hurtigstrammerne (1) på venstre og høyre side.
Styret (2) er godt festet til gressklipperen.

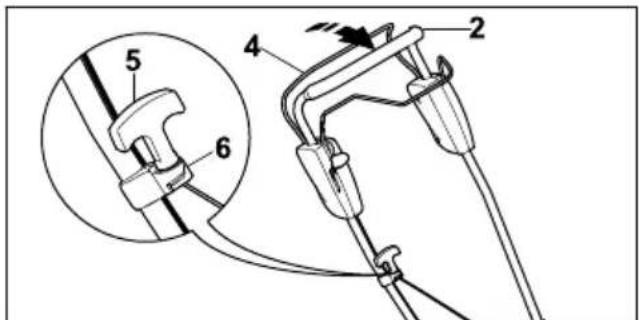

- Trykk koblingsbøylen for klipping (4) mot styret (2) og hold den der.
- Trekk starthåndtaket (5) sakte i retning snorføringen (6).
▶ Hekt starthåndtaket (5) i snorføringen (6).
▶ Slipp opp koblingsbøylen for klipping (4). - Sett inn igjen tennpluggstøpselet.
▶ Løs mutterne (7 + 8).
▶ Still inn styret ved å bevege det opp eller ned og hold det der.
- Stram mutterne (7 + 8).
Styret er godt festet til gressklipperen.
8.2 Felle sammen styret
Styret kan felles sammen for å spare plass ved transport eller oppbevaring.
▶ Slå av motoren.
▶ Trekk ut tennpluggstøpselet.
▶ Plasser gressklipperen på et jevnt underlag.
- Trykk koblingsbøylen for klipping mot styret og hold den der.
- Hekt starthåndtaket ut av snorføringen og la det gå sakte tilbake til motoren.
▶ Slipp opp koblingsbøylen for klipping.
- Hold i styret mens du løser mutterne i skruforbindelsene.
▶ Fell styret forover.
9 Starte og stoppe motoren

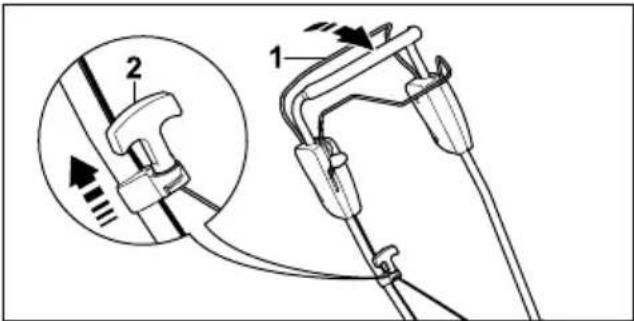

9.1 Starte motoren
▶ Plasser gressklipperen på et jevnt underlag.
- Trykk koblingsbøylen for klipping (1) mot styret med venstre hånd og hold den der.
- Trekk starchändtaket (2) sakte ut med høyre hånd inntil du merker motstand.
▶ Fortsett å trekke raskt ut starchåndtaket (2) og la det gå tilbake inntil motoren starter.
▶ Hvis motoren ikke starter: Se bruksanvisningen for motoren.
9.2 Slå av motoren
▶ Sett gressklipperen på et jevnt underlag.
- Slipp opp koblingsbøylen for klipping. Motoren stopper.
▶ Forlat brukerposisjonen.
10 Kontrollere gressklipperen
10.1 Kontrollere betjeningselementene
Koblingsbøyle for klipping og koblingsbøyle for fremdrift
▶ Slå av motoren.
- Trekk koblingsbøylen for klipping og koblingsbøylen for fremdrift helt mot styret og slipp dem.
norsk 11 Arbeide med gressklipperen
Hvis koblingsbøylen for klipping eller koblingsbøylen for fremdrift går tregt eller ikke spretter tilbake til utgangsposisjonen: Ikke bruk gressklipperen. Kontakt en STIHL forhandler. Koblingsbøylen for klipping eller koblingsbøylen for fremdrift er defekt.
10.2 Kontrollere kniven
▶ Slå av motoren.
▶ Trekk ut tennpluggstøpselet.

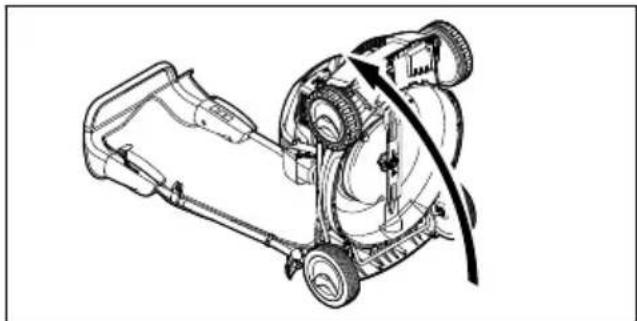

▶ Sett opp gressklipperen, 15.1.
Hvis kravene til minimum tykkelse og bredde ikke er innfridd: Bytt kniven, 19.2.
▶ Hvis slipevinkelen ikke er overholdt: Slip kniven, 9.2.
▶ Hvis noe er uklart: Kontakt en STIHL forhandler.
11 Arbeide med gressklippe- ren

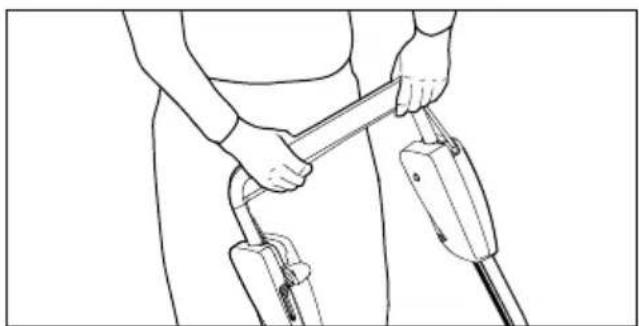

11.1 Holde og føre gressklipperen
- Hold styret med begge hender slik at du har tommelen rundt styret.
11.2 Stille inn klippehøyden
5 forskjellige klippehøyder kan stilles inn:
- 30 mm = posisjon 1
- 40 mm = posisjon 2
- 50 mm = posisjon 3
- 60 mm = posisjon 4
- 70 mm = posisjon 5
Stille inn klippehøyden
▶ Slå av motoren.
Kniven får ikke rotere.
▶ Plasser gressklipperen på et jevnt underlag.
- Skyv hendelen (1) utover mot bakhjulet og hold den der.
- Sett hendelen (1) i ønsket posisjon (2) og la den gå i inngrep.
11.3 Koble inn og ut fremdriften
11.3.1 Koble inn fremdriften
LES DETTE
- For å unngå skader på maskinen er det viktig at du kun betjener hendelen for Vario-drift mens motoren kjører.
- Plasser gressklipperen på et jevnt underlag.
▶ Start motoren.
- Trekk koblingsbøylen for fremdrift (1) helt mot styret. Hold bøylen slik at du har tommelen rundt styret. Gressklipperen setter seg i bevegelse.
∅ke kjørehastigheten:
▶ Skyv hendelen for Vario-drift (2) forover i retning ➕ under kjøring.
Redusere kjørehastigheten:
- Skyv hendelen for Vario-drift (2) bakover i retning øunder kjøring.
11.3.2 Koble ut fremdriften
▶ Slipp opp koblingsbøylen for fremdrift.
▶ Vent til gressklipperen blir stående.
12 Etter arbeidet norsk
11.4 Bioklipp
Ved bioklipp blir det klippede gresset kuttet flere ganger ved hjelp av en spesiell retning på lufts-trømmen i knivområdet. Deretter blåses det til-bake i gressroten (gressrotsonen). Gressavfallet blir igjen på plenen, der det brytes lett ned og fungerer som naturlig gjødsel. En jevn og fin plen får du ved å foreta hyppige bioklipp der en tredje-del av gresshøyden klippes tilbake.
12.1 Etter endt arbeid
▶ Slå av motoren.
▶ Hvis gressklipperen er våt: La gressklipperen tørke.
▶ Rengjør gressklipperen.
13 Transport
13.1 Transport av gressklipperen
▶ Slå av motoren.
Kniven får ikke rotere.
▶ Trekk ut tennpluggstøpselet.
Skyve gressklipperen
- Skyv gressklipperen sakte og kontrollert for-over.
Bære gressklipperen
▶ Bruk arbeidshansker i robust materiale.
▶ Hvis gressklipperen bæres med sammenfelt styre:
▶ Fell sammen styret.
- Én person holder i transporthåndtaket foran med begge hender, mens en annen person holder i transporthåndtaket bak med begge hender.
▶ Løft og bær gressklipperen sammen.
Transport av gressklipper i kjøretøy
▶ Gressklipperen må sikres i stående stilling slik at den ikke kan velte eller bevege seg.
14 Oppbevaring
14.1 Oppbevare gressklipperen
- Slå av motoren og la den kjøle seg ned.
▶ Trekk ut tennpluggstøpselet.
norsk 15 Rengjøring
- Oppbevar gressklipperen på en måte som innfrir følgende betingelser: - Gressklipperen er utilgjengelig for barn. - Gressklipperen er i ren og tørr stand. - Gressklipperen kan ikke velte. - Gressklipperen kan ikke rulle av seg selv. Hvis gressklipperen skal oppbevares i lenger enn 3 måneder:
▶ Kjør tom drivstofftanken.
- Få drivstofftanken rengjort hos en STIHL forhandler.
- Bytt motorolje slik det er angitt i bruksanvisningen for motoren.
▶ Skru ut tennpluggen.
ADVARSEL
■ Hvis starchåndtaket trekkes ut mens tennpluggstøpselet er fjernet, kan det slå gnister. I lettantennelige eller eksplosjonsfarlige omgivelser kan gnister føre til brann og eksplosjoner. Det kan oppstå alvorlige eller livstruende personskader i tillegg til materielle skader.
- Hold tennpluggstøpselet unna tennpluggåpningen.
- Aldri trekk ut starthåndtaket og la det gå tilbake flere ganger etter hverandre.
- Skru inn og stram godt tennpluggen.
15 Rengjøring

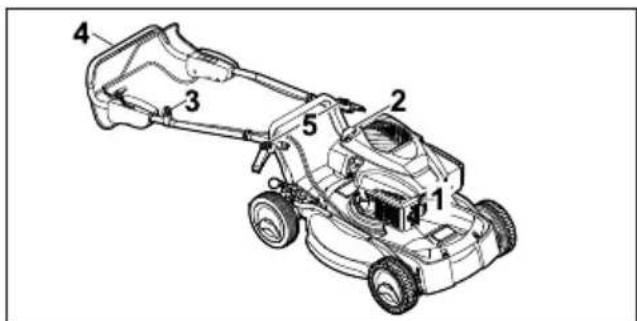

15.1 Sette opp gressklipperen
▶ Kjør tom drivstofftanken.
Motoren stopper.
- Plasser gressklipperen på et jevnt underlag.
▶ Still klippehøyden til posisjon 1, 1.2.
▶ Trekk ut tennpluggstøpselet (1).
▶ Hekt starthåndtaket (2) ut av snorføringen (3).
- Hold i styret (4) og åpne hurtigstrammerne (5).
▶ Legg styret (4) bakover.
- Sett gressklipperen på høykant.
15.2 Rengjøring av gressklipperen
▶ Slå av motoren.
- Avkjøl gressklipperen.
▶ Trekk ut tennpluggstøpselet.
▶ Rengjør gressklipperen med en fuktig klut.
▶ Rengjør ventilasjonssporene med en børste.
▶ Sett opp gressklipperen.
- Rengjør kniven og området rundt med en trepinne, myk børste eller fuktig klut.
16 Vedlikeholde
16.1 Vedlikeholdsintervaller
Vedlikeholdsintervallene avhenger av omgivelsesforholdene og arbeidsbetingelsene. STIHL anbefaler følgende vedlikeholdsintervaller:
Motor
▶ Vedlikehold motoren slik det er angitt i bruksanvisningen for motoren.
Gressklippere
- Få gressklipperen kontrollert årlig hos en STIHL forhandler.
16.2 Demontere og montere kniven

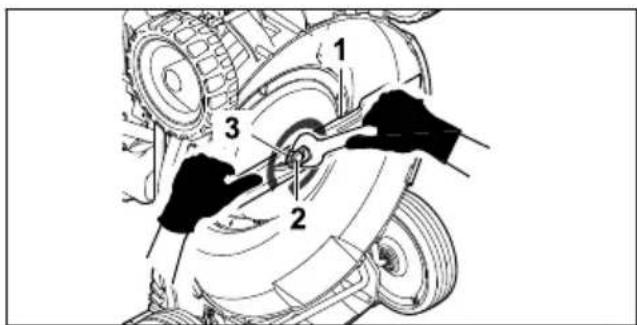

16.2.1 Demontere kniven
▶ Slå av motoren.
▶ Trekk ut tennpluggstøpselet.
▶ Sett opp gressklipperen.
▶ Hold i kniven (1).
- Skru ut skruen (2) og ta den av sammen med skiven (3).
▶ Ta av kniven (1).
17 Reparere norsk
Kast skruen (2) og skiven (3). Bruk en ny skrue og skive når du monterer kniven (1) igjen.

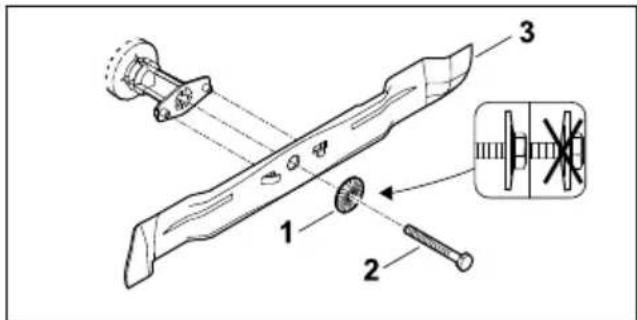

16.2.2 Montere kniven
▶ Slå av motoren.
▶ Trekk ut tennpluggstøpselet.
▶ Sett opp gressklipperen.
▶ Legg den nye skiven (1) på den nye skruen (2).
- Smør skruesikring Loctite 243 på skruegjengene (2).
- Sett på kniven (3) slik at forhøyningene på anleggsflaten griper inn i utsparingene på kniven (3).
- Skru inn skruen (2) sammen med skiven (1).
▶ Trekk til skruen (2) med 65 Nm.
16.3 Slipe og avbalansere kniven
Det skal mye øvelse til for å slipe og avbalansere kniven riktig.
■ Skjærekantene på kniven er skarpe. Brukeren risikerer å skjære seg.
▶ Bruk arbeidshansker i robust materiale.
▶ Slå av motoren.
▶ Trekk ut tennpluggstøpselet.
▶ Sett opp gressklipperen.
▶ Demonter kniven.
- Slip kniven. Pass på slipevinkelen og avkjøl kniven, 19.2.
Ikke la kniven bli blå under sliping.
▶ Monter kniven.
▶ Hvis noe er uklart: Kontakt en STIHL forhandler.
17 Reparere
17.1 Reparere gressklipperen
Brukeren skal ikke reparere gressklipperen og kniven selv.
▶ Hvis gressklipperen eller kniven er skadet: Ikke bruk gressklipperen eller kniven. Kontakt en STIHL forhandler.
▶ Hvis et varselskilt har blitt uleselig eller skadet: Få varselskiltet byttet ut hos en STIHL forhandler.
18 Utbedre feil
| Feil/problem Årsak Tiltak | ||
| Motoren kan ikke startes. | Koblingsbøylen for klipping er ikke trykt inn. | ► Start motoren slik det beskrives i denne bruksan-visningen. |
| Drivstofftanken er tom. ► Fyll på drivstoff på gressklipperen. | ||
| Kniven har for | stor motstand. ► Still inn større klippehøyde. ► Start motoren i lavere gress. | |
| Motoren er vanskelig å få start på, eller effekten avtar. | Gressklipperhuset er tilstoppet. Rengjør gressklipperen. | |
| Det er stilt inn for lav klippe-høyde eller fremdriftshastighe-ten er for høy. | Tilpass klippehøyden eller klipp saktere. | |
| Det har kommet vann i drivstoff-tanken og forgasseren eller for-gasseren er tilstoppet. | Tøm drivstofftanken og rengjør drivstoffrøret og for-gasseren. | |
| Drivstofftanken er skitten. Kontakt en STIHL forhandler. | ||
| Luftfilteret er skittent. Kontakt en STIHL forhandler. | ||
| Tennpluggen er rustet. Rengjør eller skift ut tennpluggen. | ||
| Motoroljenivået er for lavt. Bytt eller etterfyll motorolje slik det beskrives i bruk-sanvisningen for motoren. | ||
| Kjøleribbene er skitne. Rengjør gressklipperen. | ||
| Gressklippe-ren vibrerer kraftig. | Kniven er skadet. Skift ut kniven. | |
| Kniven er ikke riktig montert. Monter kniven. | ||
| Gresset klip-pes ikke jevnt. | Kniven er sløv eller slitt. Slip eller skift ut kniven. | |
19 Tekniske data
19.1 Gressklipper STIHL RM 4.0 RV
– Motortype: Kohler HD675
- Slagvolum: 149 cm ^3
- Effekt: 2,2 KW (3,0 PS) ved 2800 o/min
– Turtall: 2800 o/min
- Maksimalt innhold i drivstofftanken: 1400 cm ^3 (1,4 l)
- Vekt: 36 kg
- Klippebredde: 53 cm
19.2 Kniv
- Minste tykkelse a: 2,5 mm
– Minste bredde b: 55 mm - Slipevinkel = 30°
19.3 Lyd- og vibrasjonsverdier
K-verdien for lydtrykknivået er 2 dB(A). K-verdien for lydeffektnivået er 2,2 dB(A). K-verdien for vibrasjonsverdiene er 1,60 m/s ^2 .
- Målt lydtrykknivå L _pA iht. 2006/42/EC: 79 dB(A)
- Målt lydeffektnivå L _wA iht. 2000/14/EC: 91,2 dB(A)
- Vibrasjonsverdi a_hv iht. EN 12096, Styre: 3,20 m/s²
Du kan lese mer om hvordan arbeidsgiverforskrift 2002/44/EC Vibrasjon innfris på www.stihl.com/vib.
19.4 REACH
REACH betegner en EF-forordning for registrering, vurdering og godkjenning av kjemikalier.
Informasjon om oppfyllelse av REACH forordningen er angitt under www.stihl.com/reach.
20 Reservedeler og tilbehør
20.1 Reservedeler og tilbehør
STIHL anbefaler å bruke STIHL reservedeler og originalt STIHL tilbehør.
Reservedeler og tilbehør fra andre produsenter kan ikke vurderes av STIHL med hensyn til pålitelighet, sikkerhet og egnethet til tross for løpende markedsobservasjon og STIHL kan ikke garantere for deres bruk.
Originale STIHL reservedeler og originalt STIHL tilbehør fås kjøpt hos en STIHL fagforhandler.
21 Kassering česky
20.2 Viktige reservedeler
STIHL kan ikke holdes ansvarlig for person- og materialskader som skyldes bruk av ikke godkjente påbyggings- eller reservedeler.
- Kniv: 6383 702 0100
– Knivskrue: 9008 319 9075 - Skive: 0000 702 6600
21 Kassering
21.1 Kassere gressklipperen
Kontakt de ansvarlige lokale myndighetene eller en STIHL forhandler for mer informasjon om kassering.
Ikke-forskriftsmessig kassering kan medføre helse- og miljøskader.
▶ STIHL produkter og tilhørende emballasje skal leveres inn til resirkulering iht. lokale forskrifter.
- Ikke kast dette materiale sammen med vanlig husholdningsavfall.
22 EU-samsvarserklæring
22.1 Gressklipper STIHL RM 4.0 RV
STIHL Tirol GmbH
bekrefter som eneansvarlig at maskinen
- Modell: Gressklipper
- Merke: STIHL
- Type: RM 4.0 RV
– Serieidentifikasjon: 6383
oppfyller de relevante bestemmelsene i direktiv 2000/14/EC, 2006/42/EC, 2014/30/EU og
2011/65/EU og er utviklet og produsert i samsvar med de versjonene av følgende standarder som var gyldige på produksjonsdatoen:
EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
Navn og adresse til medvirkende oppnevnt instans:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
D-90431 Nürnberg
Den tekniske dokumentasjonen oppbevares hos avdelingen for produktgodkjenning hos STIHL Tirol GmbH.
Produksjonsår og maskinnummer er angitt på gressklipperen.
Langkampfen, 02.01.2020
STIHL Tirol GmbH
på vegne av
Matthias Fleischer, leder for forskning og utvikling
på vegne av
Sven Zimmermann, kvalitetsansvarlig
