| Marka | STIHL |
| Model | RM 4 RV |
| Typ produktu | Kosiarka spalinowa z napędem (prowadzona pieszo) |
| Silnik | Kohler HD675, 149 cm³, 2,2 kW (3,0 KM) przy 2800 obr./min |
| Paliwo | Benzyna bezołowiowa, zbiornik 1,4 L |
| Szerokość koszenia | 53 cm |
| Wysokość koszenia | 5 pozycji: 30, 40, 50, 60, 70 mm (centralna regulacja) |
| Rodzaj napędu | Samojezdna z przekładnią Vario (prędkość zmienna) |
| Funkcja mulczowania | Tak (rozdrabnianie i drobne rozpraszanie) |
| Waga | 36 kg |
| Poziom hałasu (ciśnienie) | 79 dB(A) (LpA) |
| Poziom hałasu (moc) | 91,2 dB(A) (LwA), gwarantowany 93 dB(A) |
| Drgania na kierownicy | 3,20 m/s² |
| Bezpieczeństwo | Drążek sterowania koszeniem (zatrzymanie silnika w 3s), drążek napędu, osłona przed wyrzutem |
| Konserwacja | Czyszczenie po każdym użyciu, kontrola ostrza, wymiana oleju, wymiana filtra powietrza, ostrzenie ostrza |
| Gwarancja | Skontaktuj się z dealerem STIHL |
Często zadawane pytania - RM 4 RV STIHL
Pytania użytkowników dotyczące RM 4 RV STIHL
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Kosiarka do trawy w formacie PDF za darmo! Znajdź swoją instrukcję RM 4 RV - STIHL i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. RM 4 RV marki STIHL.
INSTRUKCJA OBSŁUGI RM 4 RV STIHL
265 - 281 Instrukcja użytkowania
282 - 297 Eksploatavimo instrukcija
Inhaltsverzeichnis
1 Przedmowa.... 265
2 Informacje o instrukcji użytkowania...... 265
3 Przegład....266
4 Wskazówki dotyczące bezpieczeństwa pracy.... 267
5 Przygotowanie kosiarki do pracy...... 272
6 Składanie kosiarki.... 273
7 Tankowanie kosiarki.... 274
8 Ustawianie kosiarki dla użytkownika.....274
9 Uruchamianie i wyłączanie silnika...... 275
10 Sprawdzanie kosiarki.... 275
11 Koszenie trawy kosiarką.... 276
12 Po zakończeniu pracy....277
13 Transport....277
14 Przechowywanie.... 277
15 Czyszczenie....278
16 Konserwacja.... 278
17 Naprawa....279
18 Rozwiązywanie problemów......279
19 Dane techniczne.... 280
20 Części zamienne i akcesoria.... 281
21 Utylizacja....281
22 Deklaracja zgodności UE....281
1 Przedmowa
Szanowni Państwo,
dziękujemy za zakup produktu marki STIHL. STIHL projektuje i produkuje urządzenia o najwyższej jakości, które w pełni spełniają oczeki-wania klientów. Produkowane przez nas urządzenia wyróżniają się najwyższą niezawodnością nawet w najcięższych warunkach pracy.
Marka STIHL to również najwyższej klasy obsługa klienta. Nasi sprzedawcy oferują fachowe doradztwo, pomoc w doborze odpowiednich produktów oraz kompleksowe wsparcie techniczne.
Firma STIHL przywiązuje szczególną wagę do zrównoważonego rozwoju i ochrony środowiska. Celem niniejszej instrukcji obsługi jest zapewnienie bezpiecznej i przyjaznej dla środowiska eksploatacji produktu STIHL przez długi okres użytkowania.
Dziękujemy Państwu za zaufanie. Życzymy satysfakcji z użytkowania produktu marki STIHL.
N.a. 8610
Dr Nikolas Stihl
WAŻNE! PRZECZYTAĆ PRZED UŻYCIEM I ZACHOWAĆ.
2 Informacje o instrukcji użytkowania
2.1 Obowiązujące dokumenty
Niniejsza instrukcja obsługi jest oryginalną instrukcją obsługi Producenta według dyrektywy WE 2006/42/EC.
Obowiązują lokalne przepisy bezpieczeństwa.
- Oprócz tej instrukcji obsługi należy dokładnie zapoznać się z następującymi dokumentami i je przechowywać:
– Instrukcja obsługi silnika Kohler HD675
2.2 Ostrzeżenia w treści instrukcji
NIEBEZPIECZEŃSTWO
■ Ten piktogram oznacza bezpośrednie zagrożenie poważnym lub wręcz śmiertelnym wypadkiem.
- Oznaczone nim środki mogą zapobiec poważnemu lub śmiertelnemu wypadkowi.
OSTRZEŻENIE
■ Ten piktogram oznacza możliwe zagrożenie poważnym lub wręcz śmiertelnym wypadkiem.
- Oznaczone nim środki mogą zapobiec poważnemu lub śmiertelnemu wypadkowi.
WSKAZÓWKA
■ Ten piktogram oznacza potencjalne zagrożenie szkodami w mieniu.
- Oznaczone nim środki mogą zapobiec szkodom w mieniu.
2.3 Symbole w tekście
Ten symbol odsyła do rozdziału niniejszej instrukcji obsługi.
3 Przegład

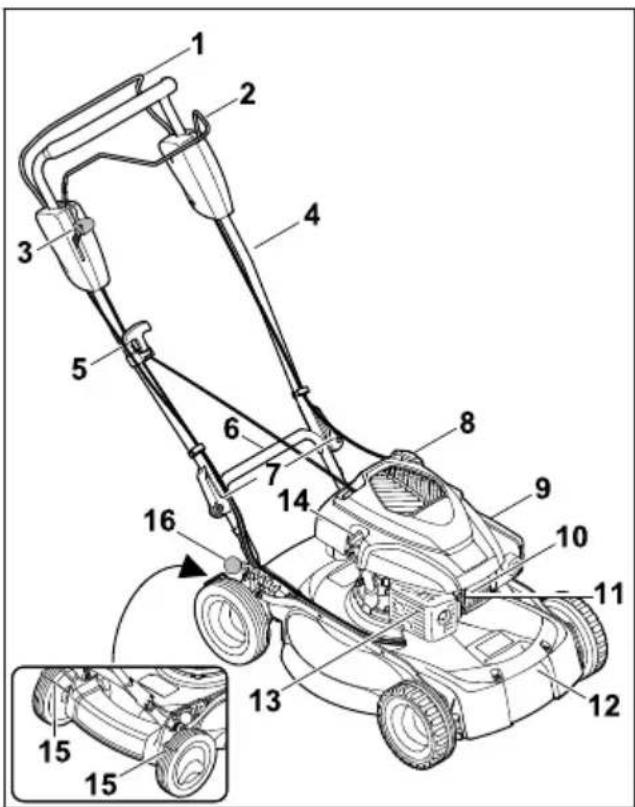

3.1 Kosiarka
Dźwignia koszenia służy do uruchamiania i wyłączania silnika.
2 Dźwignia napędu kół
Dźwignia napędu kół służy do uruchamiania i wyłączania silnika.

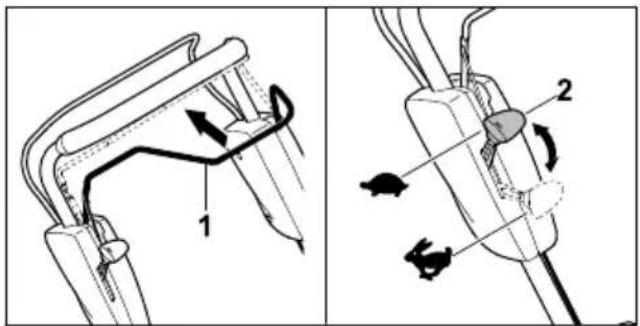

3 Dźwignia
Dźwignia służy do ustawienia prędkości napędu kół.

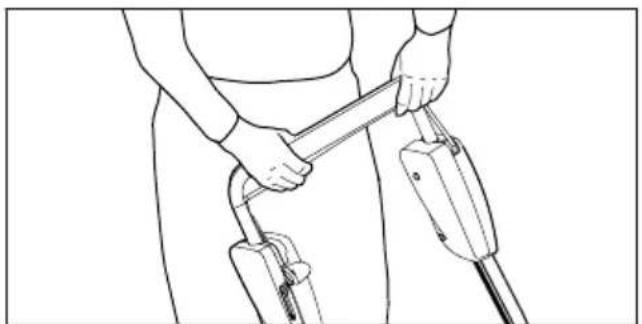

4 Uchwyt kierujący
Uchwyt kierujący służy do przytrzymywania, prowadzenia i transportu kosiarki.

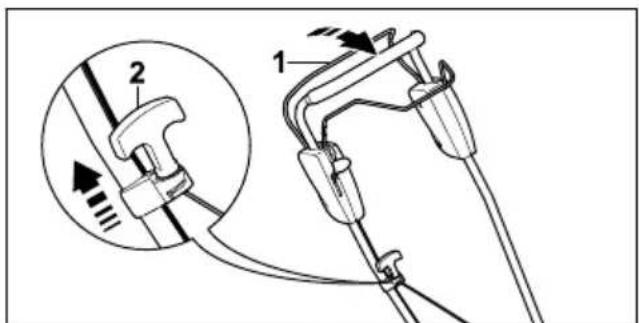

5 Uchwyt linki rozrusznika
Uchwyt linki rozrusznika służy do uruchamiania silnika.
6 Tylny uchwyt transportowy
Uchwyt transportowy służy do transportu kosiarki.

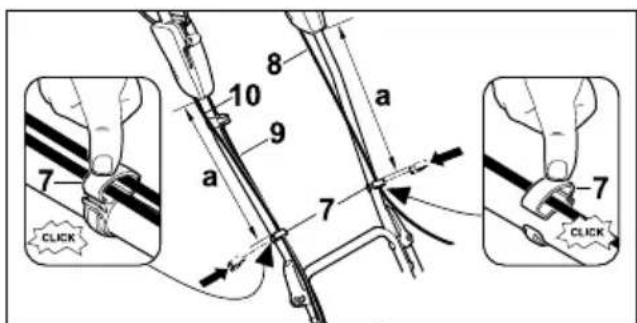

7 Zatrzaski
Zatrzaski mocują uchwyt kierujący do kosiarki.

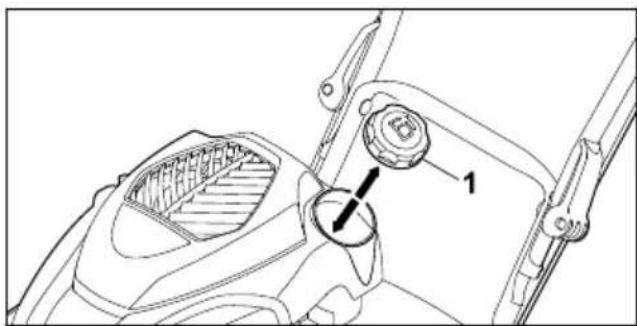

8 Korek zbiornika paliwa
Korek zbiornika paliwa zamyka otwór do wle- wania benzyny.
9 Pokrywa filtra
Pokrywa filtra przykrywa filtr powietrza.
10 Nasadka świecy zapłonowej
Nasadka świecy zapłonowej łączy przewód zapłonowy ze świecą zapłonową.
11 Świeca zapłonowa
Świeca zapłonowa zapala mieszankę pali- wowo-powietrzną w silniku.
12 Przedni uchwyt transportowy
Uchwyt transportowy służy do transportu kosiarki.
13 Tłumik
Tłumik zmniejsza poziom hałasu emitowanego przez kosiarkę.
14 Korek wlewu oleju silnikowego
Korek wlewu oleju silnikowego zamyka otwór służący do wlewania oleju silnikowego.
15 Skrobak koła
Skrobak koła służy do czyszczenia kół tylnych.

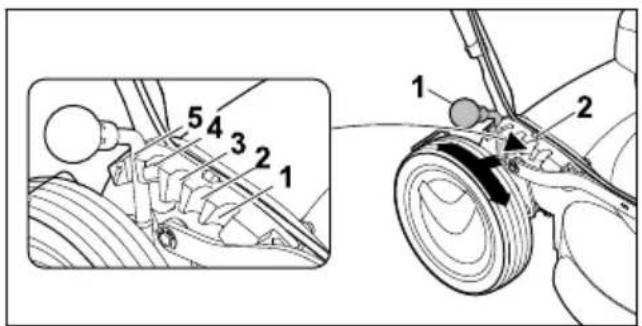

16 Dźwignia
Dźwignia służy do ustawiania wysokości koszenia.
3.2 Symbole
Na kosiarce mogą być umieszczone symbole; mają one następujące znaczenie:
Symbol ten informuje o ciężarze kosiarki.
LWA
Gwarantowany poziom mocy akustycznej według dyrektywy 2000/14/EC, w dB(A), aby umożliwiać porównanie emisji hałasu przez maszyny.
Symbol ten oznacza korek zbiornika paliwa.
Symbol ten oznacza korek zbiornika oleju silnikowego.
Uruchomić silnik.
Wyłączyć silnik.
Włączyć napęd kół.
W tej pozycji kosiarka jedzie z największą prędkością.
W tej pozycji kosiarka jedzie z najmniejszą prędkością.
4 Wskazówki dotyczące bez- pieczeństwa pracy
4.1 Symbole ostrzegawcze
Znaczenie symboli ostrzegawczych na kosiarce:
Zwrócić uwagę na wskazówki i środki dotyczące bezpieczeństwa.
Zapoznać się dokładnie z instrukcją obsługi i ją przechowywać.
Zwrócić uwagę na wskazówki bezpieczeństwa dotyczące przedmiotów wyrzucanych do góry i środki bezpieczeństwa.
Nie dotykać obracającego się noża.
Wyciągać nasadkę świecy zapłonowej podczas transportu, przechowywania, konserwacji lub naprawy.
Zachowywać bezpieczny odstęp.
4.2 Użytkowanie zgodne z przeznaczeniem
Kosiarka STIHL RM 4.0 RV służy do koszenia trawy.
OSTRZEŻENIE
■ Użytkowanie kosiarki niezgodnie z przeznaczeniem może spowodować poważne obrażenia ciała lub śmierć osób oraz szkody materialne.
- Kosiarkę należy użytkować w sposób opisany w tej instrukcji obsługi oraz w instrukcji obsługi silnika.
4.3 Wymagania dotyczące użytkownika
OSTRZEŻENIE
■ Użytkownicy, którzy nie zostali poinstruowani, nie są w stanie rozpoznać ani oszacować zagrożeń spowodowanych przez kosiarkę. Możliwość poważnego zranienia lub śmierci użytkownika albo innych osób.
- Zapoznać się dokładnie z instrukcją obsługi i ją przechowywać.
- Jeżeli kosiarka będzie przekazywana innej osobie, należy przekazać również instrukcje obsługi kosiarki i silnika.
▶ Użytkownik musi spełnić następujące wymagania:
– Użytkownik powinien być wypoczęty.
– Użytkownik powinien być zdolny pod względem fizycznym, sensorycznym oraz psychicznym do obsługi kosiarki i koszenia. Jeżeli użytkownik jest do tego zdolny w ograniczonym zakresie pod względem fizycznym, sensorycznym lub psychicznym, to może wykonywać pracę za pomocą maszyny tylko pod nadzorem odpowiedzialnej osoby lub po instruktażu przeprowadzonym przez tę osobę.
– Użytkownik powinien rozpoznać i oszacować zagrożenia spowodowane przez kosiarkę.
polski 4 Wskazówki dotyczące bezpieczeństwa pracy
– Użytkownik powinien być świadomy swojej odpowiedzialności za wypadki i szkody.
– Użytkownik powinien być pełnoletni lub odbywać naukę zawodu pod nadzorem zgodnie z krajowymi przepisami.
– Użytkownik powinien zostać poinstruowany przez Autoryzowanego Dealera STIHL lub odpowiedniego specjalistę przed pierwszym użyciem kosiarki.
– Użytkownik nie może być pod wpływem alkoholu, leków lub narkotyków.
▶ W razie wątpliwości odwiedzić Autoryzowanego Dealera STIHL.
4.4 Odzież robocza i sprzęt ochronny
⚠ OSTRZEŻENIE
■ Podczas pracy przedmioty mogą zostać odrzucone do góry z dużą prędkością. Użytkownik może zostać zraniony.
▶ Należy nosić długie spodnie z odpornego materiału.
■ Podczas pracy powstaje hałas. Może on uszkodzić słuch.
Zakładać nauszniki ochronne.
■ Podczas pracy może wzbić się pył. Wdychanie pyłu może spowodować pogorszenie zdrowia i reakcje alergiczne.
- Jeżeli wzbija się pył, zakładać maskę przeciwpytową.
■ Nieodpowiednia odzież robocza może zaczepić się o drewno, zarośla lub kosiarkę. Użytkownicy bez odpowiedniej odzieży roboczej mogą odnieść poważne obrażenia ciała.
- Zakładać dobrze przylegającą odzież roboczą.
▶ Zdjąć szaliki i ozdoby.
■ Podczas czyszczenia, konserwacji i transportu użytkownik może dotknąć noża. Użytkownik może zostać zraniony.
▶ Należy nosić rękawice ochronne z odpornego materiału.
■ Użytkownik noszący nieodpowiednie obuwie może się poślizgnąć. Użytkownik może zostać zraniony.
- Zakładać mocne, zamknięte i nieślizgające się obuwie.
■ Podczas ostrzenia noża mogą zostać odrzucone cząsteczki materiału. Użytkownik może zostać zraniony.
Zakładać dobrze przylegające okulary ochronne. Odpowiednie okulary ochronne są testowane zgodnie z normą EN 166 lub
przepisami krajowymi i z odpowiednim oznaczeniem są dostępne w handlu.
▶ Należy nosić rękawice ochronne z odpornego materiału.
4.5 Obszar roboczy i środowisko
⚠ OSTRZEŻENIE
- Osoby postronne, dzieci i zwierzęta mogą nie potrafić rozpoznać i ocenić zagrożeń spowodowanych przez kosiarkę i przedmioty odrzucane do góry. Możliwość odniesienia poważnych obrażeń ciała przez osoby postronne, dzieci i zwierzęta oraz wystąpienia szkód materialnych.
- Osoby postronne, dzieci i zwierzęta powinny przebywać w bezpiecznej odległości od obszaru roboczego.
- Zachować odległość od przedmiotów.
▶ Nie pozostawiać kosiarki bez nadzoru.
▶ Należy wyeliminować możliwość zabawiania się kosiarką przez dzieci.
■ Podczas pracy silnika wypływają gorące spaliny z tłumika. Gorące spaliny mogą doprowadzić do zapłonu materiałów łatwopalnych i spowodować pożary.
- Zachować odpowiednią odległość między strumieniem spalin a materiałami łatwopalnymi.
4.6 Bezpieczny stan
4.6.1 Kosiarka
Kosiarka zapewnia bezpieczeństwo, gdy spełnione są następujące warunki:
– Kosiarka nie jest uszkodzona.
– Z kosiarki nie wycieka benzyna.
– Korek zbiornika paliwa jest zakręcony.
– Z kosiarki nie wycieka olej silnikowy.
– Korek wlewu oleju silnikowego jest zakręcony.
– Kosiarka jest czysta.
– Elementy obsługi działają i nie zostały zmodyfikowane.
– Nóż jest prawidłowo zamontowany.
– Zamontowane są oryginalne akcesoria STIHL do tej kosiarki.
– Akcesoria zostały prawidłowo zamontowane.
- Mechanizmy sprężynowe są nieuszkodzone i działają.
– Po puszczeniu dźwigni koszenia silnik się zatrzymuje.
⚠ OSTRZEŻENIE
■ W stanie niezapewniającym bezpieczeństwa elementy konstrukcyjne mogą nie działać prawidłowo, urządzenia zabezpieczające mogą
4 Wskazówki dotyczące bezpieczeństwa pracy polski
zostać wyłączone i może wypływać paliwo. Osoby mogą zostać poważnie zranione lub ponieść śmierć.
- Wykonywać pracę przy pomocy nieuszkodzonej kosiarki.
- Jeżeli z kosiarki wycieka benzyna, nie korzystać z kosiarki i odwiedzić Autoryzowanego Dealera STIHL.
Zakręcić korek zbiornika paliwa. - Jeżeli z kosiarki wycieka olej silnikowy, nie korzystać z kosiarki i odwiedzić Autoryzowanego Dealera STIHL.
Zakręcić korek wlewu oleju silnikowego. - Jeżeli kosiarka jest zabrudzona, należy wyczyścić kosiarkę.
- Nie należy manipulować przy kosiarce i jej systemach bezpieczeństwa.
- Zabronione jest manipulowanie w kosiarce, które zmienia moc lub prędkość obrotową silnika spalinowego.
- Jeżeli nie działają elementy obsługi, nie kosić trawy kosiarką.
- Mechanizmy sprężynowe mogą oddać zmagazynowaną energię.
- Montować oryginalne akcesoria STIHL do tej kosiarki.
Zamontować nóż w sposób opisany w niniejszej instrukcji obsługi.
Zamontować akcesoria w sposób opisany w niniejszej instrukcji obsługi lub instrukcji obsługi akcesoriów. - Nie umieszczać przedmiotów w otworach kosiarki.
Wymieniać zużyte lub uszkodzone tabliczki informacyjne.
▶ W razie wątpliwości odwiedzić Autoryzowanego Dealera STIHL.
4.6.2 Nóż
Nóż jest w stanie zapewniającym bezpieczeństwo, gdy spełnione są następujące warunki:
– Nóż i elementy dołączone nie są uszkodzone.
– Nóż nie jest zdeformowany.
– Nóż jest prawidłowo zamontowany.
– Nóż jest prawidłowo naostrzony.
– Nóż nie ma zadziorów.
– Nóż jest prawidłowo wyważony.

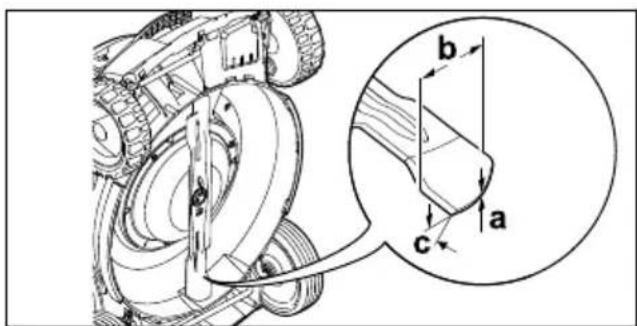

- Wartości grubości i szerokości noża nie są poniżej wartości minimalnych, 19.2.
– Zachowany jest kąt ostrzenia, 19.2.
⚠ OSTRZEŻENIE
- Części noża, które nie są w stanie zapewniającym bezpieczeństwo, mogą poluzować się i zostać odrzucone. Osoby mogą ulec poważnym zranieniom.
- Praca jest dozwolona, gdy nóż i elementy dołączone nie są uszkodzone.

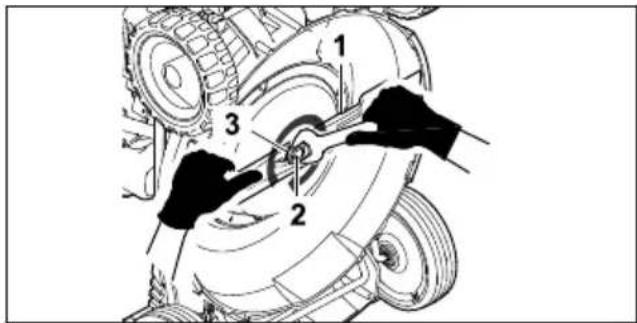

▶ Należy prawidłowo zamontować nóż.
▶ Prawidłowo ostrzyć nóż. - Jeżeli wartości grubości lub szerokości noża są poniżej wartości minimalnej, wymienić nóż.
- Zlecić wyważenie noża Autoryzowanemu Dealerowi STIHL.
▶ W razie wątpliwości odwiedzić Autoryzowanego Dealera STIHL.
4.7 Paliwo i tankowanie
⚠ OSTRZEŻENIE
■ Paliwem stosowanym w tej kosiarce jest benzyna. Benzyna jest łatwopalna. W przypadku zetknięcia się benzyny z otwartym ogniem lub gorącymi przedmiotami może ona spowodować pożar lub wybuch. Możliwość odniesienia poważnych ran przez osoby lub śmierci oraz wystąpienia szkód materialnych.
- Chronić benzynę przed wysoką temperaturą i ogniem.
▶ Nie rozlewać benzyny.
W razie rozlania benzyny należy wytrzeć benzynę szmatką i spróbować uruchomić silnik dopiero wtedy, gdy wszystkie części kosiarki będą suche.
▶ Nie palić.
▶ Nie wolno dolewać paliwa w pobliżu źródła ognia. - Przed tankowaniem paliwa wyłączyć i schłodzić silnik.
- Zbiornik paliwa należy opróżniać na otwar-tej przestrzeni.
- Silnik uruchamiać w odległości przynajmniej 3 m od miejsca tankowania paliwa.
▶ Wewnątrz budynku nie wolno przechowywać kosiarki z napełnionym zbiornikiem paliwa.
■ Wdychanie oparów benzyny może spowodować zatrucie osób.
▶ Nie wdychać oparów benzyny.
▶ Tankować należy w dobrze przewietrzanym miejscu.
■ Podczas pracy kosiarka się nagrzewa. Benzyna rozszerza się i w zbiorniku paliwa może wystąpić nadciśnienie. Podczas odkręcania korka zbiornika paliwa może wytrysnąć benzyna. Wytryskująca benzyna może ulec zapłonowi. Użytkownik może zostać poważnie zraniony.
Najpierw schłodzić kosiarkę, a następnie odkręcić korek zbiornika paliwa.
polski 4 Wskazówki dotyczące bezpieczeństwa pracy
- Odzież, która zetknęła się z benzyną, jest łatwopalna. Możliwość odniesienia poważnych ran przez osoby lub śmierci oraz wystąpienia szkód materialnych.
- W przypadku zetknięcia się odzieży z benzyną zmienić odzież.
■ Benzyna może zagrażać środowisku naturalnemu.
▶ Nie rozlewać paliwa.
- Benzynę należy utylizować zgodnie z przepisami i w sposób bezpieczny dla środowiska.
- Jeżeli benzyna zetknie się ze skórą lub dostanie się do oczu, może spowodować ich podrażnienie.
▶ Unikać styczności z benzyną.
▶ W przypadku zetknięcia się ze skórą przemyć odpowiednie fragmenty skóry dużą ilością wody z mydłem.
W przypadku przedostania się do oczu przepłukiwać je przynajmniej 15 minut dużą ilością wody i udać się do lekarza.
■ Układ zapłonowy kosiarki wytwarza iskry. Iskry mogą wydostać się na zewnątrz i być przyczyną pożarów lub eksplozji w łatwopalnym lub wybuchowym środowisku. Możliwość odniesienia poważnych ran przez osoby lub śmierci oraz wystąpienia szkód materialnych.
- Stosować świece zapłonowe opisane w instrukcji obsługi silnika.
▶ Wkręcić świecę zapłonową i mocno dokręcić.
- Mocno wcisnąć nasadkę świecy zapłonowej.
■ Kosiarka może ulec uszkodzeniu, jeżeli zostanie zatankowana benzyną nieodpowiednią dla silnika.
- Stosować świeżą, markową benzynę bezołowiową.
- Przestrzegać zaleceń zawartych w instrukcji obsługi silnika.
4.8 Praca
⚠ OSTRZEŻENIE
■ Użytkownik nieprawidłowo uruchamiający silnik może stracić kontrolę nad kosiarką. Użytkownik może zostać poważnie zraniony.
- Uruchamiać silnik w sposób opisany w niniejszej instrukcji obsługi.
■ W określonych sytuacjach użytkownik nie może skoncentrować się podczas pracy. Użytkownik może potknąć się, upaść i poważnie zranić.
- Pracę wykonywać spokojnie i w sposób przemyślany.
Kosić tylko przy dobrej widoczności. Przy słabym oświetleniu i złej widoczności nie kosić trawy kosiarką.
▶ Obsługiwać kosiarkę samodzielnie.
▶ Uważać na przeszkody.
▶ Nie przechylać kosiarki.
- Wykonywać pracę w pozycji stojącej i utrzy- mywać równowagę.
▶ W przypadku wystąpienia objawów zmęczenia skorzystać z przerwy w pracy.
▶ W razie koszenia na zboczu kosić prostopadle do zbocza.
▶ Nie wykonywać prac na zboczu o nachyleniu przekraczającym 25° (46,6%).
▶ Należy zachować szczególną ostrożność podczas korzystania z kosiarki w pobliżu zboczy, krawędzi terenu, dołów, wysypisk odpadów i grobli.
- Czas pracy zaplanować w taki sposób, aby unikać większych obciążeń przez dłuższy czas.
■ Podczas pracy silnika powstają spaliny. Wdychanie spalin może spowodować zatrucie osób.
▶ Nie wdychać spalin.
- Pracę z użyciem kosiarki wykonywać w dobrze przewietrzanym miejscu.
▶ W przypadku wystąpienia mdłości, bólu głowy, zaburzeń widzenia albo słuchu lub zawrotów głowy zakończyć pracę i udać się do lekarza.
■ Użytkownik korzystający z nauszników ochronnych podczas pracy silnika może mieć ograniczoną zdolność słyszenia i oceny dźwięków.
- Pracę wykonywać spokojnie i w sposób przemyślany.
■ Kosiarka jest wyposażona w hamulec silnika.
- Silnik i nóż zatrzymują się w ciągu 3 s od puszczenia dźwigni koszenia.
■ Obracający się nóż może skaleczyć użytkownika. Użytkownik może zostać poważnie zraniony.
▶ Zdjąć nasadkę świecy zapłonowej.
- Nie dotykać obracającego się noża. - W razie zablokowania się noża o przedmiot wyłączyć silnik. Dopiero wówczas usunąć przedmiot.
- Jeżeli praca odbywa się bez napędu kół, to może on włączyć się nieoczekiwanie; kosiarka ruszy. Możliwość poważnego zranienia osób oraz wystąpienia szkód materialnych.
4 Wskazówki dotyczące bezpieczeństwa pracy polski
Dźwignię napędu kół należy przyciągać tylko wtedy, gdy trzeba włączyć napęd kół.
- Jeżeli podczas pracy kosiarka zachowuje się w sposób zmieniony lub nienormalny, to może nie zapewniać bezpieczeństwa. Możliwość poważnego zranienia osób oraz wystąpienia szkód materialnych.
- Zakończyć pracę i odwiedzić Autoryzowanego Dealera STIHL.
■ Podczas pracy kosiarka może generować wibracje.
▶ Założyć rękawice ochronne.
▶ Robić przerwy w pracy.
▶ W przypadku wystąpienia objawów zakłócenia ukrwienia odwiedzić lekarza.
■ Sprawdzić powierzchnię przed koszeniem, zwracając uwagę na przeszkody. Jeżeli podczas pracy nóż natrafi na niepotrzebny przedmiot, to może nastąpić wyrzucenie tego przedmiotu (lub jego części) do góry z dużą prędkością. Możliwość zranienia osób oraz wystąpienia szkód materialnych.
- Usuwać z obszaru roboczego przedmioty takie jak: kamienie, kije, druty, zabawki lub inne niepotrzebne rzeczy. Oznakować ukryte przedmioty, których nie można usunąć.
■ Po puszczeniu dźwigni koszenia nóż obraca się nadal jeszcze przez krótki czas. Osoby mogą ulec poważnym zranieniom.
▶ Odczekać, aż nóż przestanie się obracać.
- Jeżeli obracający się nóż trafi na twardy przedmiot, to mogą powstać iskry. W łatwopalnym środowisku iskry mogą spowodować pożary. Możliwość odniesienia poważnych ran przez osoby lub śmierci oraz wystąpienia szkód materialnych.
- Nie pracować w łatwopalnym środowisku.
■ Kosiarka pozostawiona na pochyłej powierzchni może niespodziewanie się z niej stoczyć. Możliwość zranienia osób oraz wystąpienia szkód materialnych.
Kosiarkę można puszczać tylko wtedy, gdy stoi ona na płaskiej powierzchni, z której nie może się sama stoczyć.
- Przedmioty zamocowane do uchwytu kierującego zwiększają jego ciężar i mogą spowodować, że kosiarka się wywróci. Możliwość zranienia osób oraz wystąpienia szkód materialnych.
▶ Nie przymocowywać żadnych przedmiotów do uchwytu kierującego.
▲ NIEBEZPIECZEŃSTWO
■ Podczas pracy w pobliżu przewodów znajdujących się pod napięciem noż może się z nimi zetknąć i je uszkodzić. Użytkownik może odnieść poważne rany lub ponieść śmierć.
- Nie pracować w pobliżu przewodów znajdujących się pod napięciem.
■ W trakcie pracy podczas burzy użytkownik może zostać porażony piorunem. Użytkownik może odnieść poważne rany lub ponieść śmierć.
▶ Podczas burzy nie wykonywać pracy.
■ Jeżeli praca wykonywana jest podczas deszczu, użytkownik może się poślizgnąć. Użytkownik może odnieść poważne rany lub ponieść śmierć.
- Podczas deszczu nie wykonywać pracy.
4.9 Transport
⚠ OSTRZEŻENIE
■ Podczas transportu kosiarka może się przewrócić lub przemieścić. Możliwość zranienia osób oraz wystąpienia szkód materialnych.
▶ Wyłączyć silnik.
▶ Odczekać, aż nóż przestanie się obracać.
▶ Zdjąć nasadkę świecy zapłonowej.
Zabezpieczyć kosiarkę za pomocą pasów, pasków lub siatki na odpowiedniej powierzchni ładunkowej w taki sposób, aby nie mogła się przewrócić lub poruszyć.
■ Po uruchomieniu silnika tłumik i silnik mogą być gorące. Podczas transportu użytkownik może się oparzyć.
Przepychać kosiarkę.

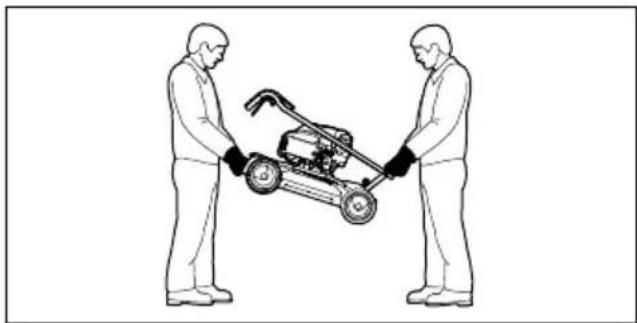

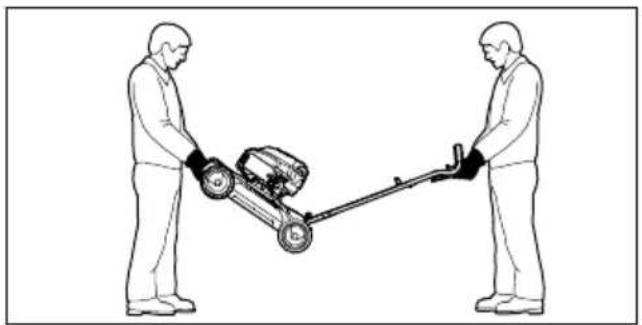

■ Kosiarka jest ciężka. Użytkownik niosący kosiarkę samodzielnie może ulec zranieniu.
▶ Założyć rękawice ochronne.
▶ Kosiarkę powinny przenosić dwie osoby.
■ Podczas transportu może dojść do wycieku benzyny, co może spowodować zabrudzenia i uszkodzenia.
Przepychać kosiarkę.
▶ Transportować urządzenie bez benzyny.
4.10 Przechowywanie
⚠ OSTRZEŻENIE
■ Dzieci mogą nie uświadamiać sobie zagrożeń spowodowanych przez kosiarkę i ich oceniać. Dzieci mogą ulec poważnym zranieniom.
▶ Wyłączyć silnik.
- Przechowywać kosiarkę w miejscach niedostępnych dla dzieci.
- Przechowywać kosiarkę w czystym i suchym miejscu.
■ Kosiarka przechowywana na pochyłej powierzchni może niespodziewanie się z niej stoczyć. Możliwość zranienia osób oraz wystąpienia szkód materialnych.
- Przechowywać kosiarkę tylko na płaskich powierzchniach.
4.11 Czyszczenie, konserwacja i naprawa
⚠ OSTRZEŻENIE
■ Jeżeli silnik pracuje podczas czyszczenia, konserwacji lub naprawy, to istnieje ryzyko poważnego zranienia osób oraz wystąpienia szkód materialnych.
▶ Wyłączyć silnik.
- Odczekać, aż nóż przestanie się obracać.
▶ Zdjąć nasadkę świecy zapłonowej.
- Jeżeli silnik pracuje podczas czyszczenia, konserwacji lub naprawy, to napęd kół może się nieoczekiwanie włączyć. Możliwość poważnego zranienia osób oraz wystąpienia szkód materialnych.
▶ Wyłączyć silnik.
Zdjąć nasadkę świecy zapłonowej.
■ Po uruchomieniu silnika tłumik i silnik mogą być gorące. Osoby mogą się oparzyć.
▶ Odczekać, aż tłumik i silnik się schłodzą.
■ Agresywne środki czyszczące, czyszczenie strumieniem wody lub ostrymi przedmiotami mogą uszkodzić kosiarkę lub nóż. Nieprawidłowe czyszczenie kosiarki lub noża może spowodować niewłaściwe działanie elementów i wyłączenie urządzeń zabezpieczających. Osoby mogą ulec poważnym zranieniom.
▶ Czyścić kosiarkę i nóż w sposób opisany w niniejszej instrukcji obsługi, 15.2.
■ Konserwacja lub naprawa kosiarki albo noża niezgodna z opisem w niniejszej instrukcji obsługi może spowodować niewłaściwe działanie elementów i wyłączenie urządzeń zabezpieczających. Osoby mogą zostać poważnie zranione lub ponieść śmierć.
Wymienić zużyte lub uszkodzone części.
Kosiarkę należy konserwować i naprawiać w sposób opisany w niniejszej instrukcji obsługi.
▶ Obsługę noża należy wykonywać w sposób opisany w niniejszej instrukcji obsługi.
■ Podczas czyszczenia, obsługi lub naprawy noża użytkownik może skaleczyć się o ostre krawędzie tnące. Użytkownik może zostać zraniony.
▶ Należy nosić rękawice ochronne z odpornego materiału.
■ Podczas ostrzenia nóż może się mocno nagrzać. Użytkownik może się oparzyć.
▶ Odczekać, aż nóż się schłodzi.
▶ Należy nosić rękawice ochronne z odpornego materiału.
5 Przygotowanie kosiarki do pracy
5.1 Przygotowanie kosiarki do pracy
Przed każdym rozpoczęciem pracy należy wykonać następujące czynności:
- Usunąć materiały opakowaniowe i zabezpieczenia transportowe.
- Sprawdzić, czy następujące elementy zapewniają bezpieczną pracę:
- kosiarka, 14.6.1;
- nóż, 4.6.2.
▶ Wyczyścić kosiarkę, 15.2.
▶ Sprawdzić nóż, 10.2.
▶ Włać olej silnikowy, 6.2.
▶ Odchylić i ustawić uchwyt kierujący, 18.1.
▶ Zatankować kosiarkę, 07.1.
▶ Ustawić wysokość koszenia, 1.2.
- Sprawdzić elementy obsługi, 10.1.
- Jeżeli nie można wykonać tych czynności, nie używać kosiarki i odwiedzić Autoryzowanego Dealera STIHL.
6 Składanie kosiarki
6.1 Zamontowanie uchwytu kierującego
▶ Wyłączyć silnik.
▶ Zdjąć nasadkę świecy zapłonowej.
- Ustawić kosiarkę na płaskiej powierzchni.


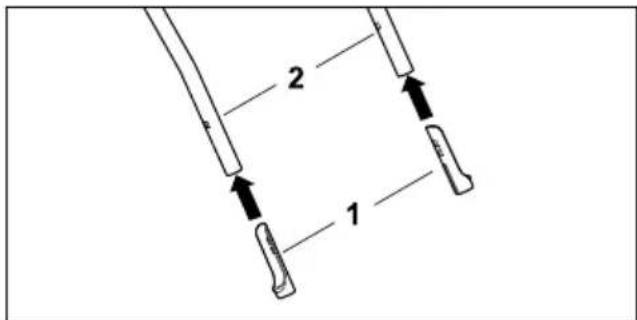

2 1- Założyć tulejki zabezpieczające (1) na górną część uchwytu kierującego (2) w taki sposób, aby ich długi fragment był skierowany do wnętrza.

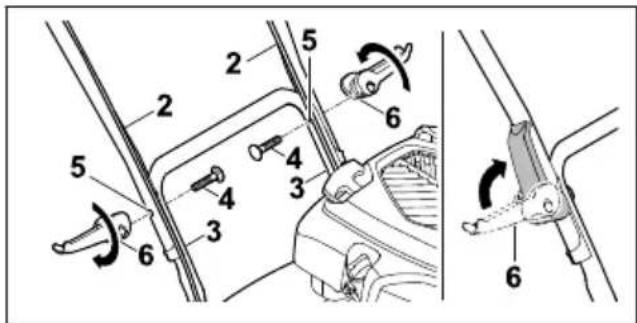

- Przytrzymać górną część uchwytu kierującego (2) przy dolnej części uchwytu kierującego (3) w taki sposób, aby otwory zostały ustawione w jednej linii.
Włożyć śruby (4) od środka na zewnątrz przez otwory (5).
Wkręcić zatrzaski (6) na śruby (4) i przechylić do góry w taki sposób, aby zatrzaski (6) dobrze przylegały do uchwytu kierującego.
▶ Włożyć cięgna (8 + 9 + 10) w uchwyty przewodów (7).
Zamknąć uchwyty przewodów (7) i zablokować zaczep.
Zamocować cięgno hamulca silnika (8) za pomocą uchwytu przewodu (7) po lewej stronie do górnej części uchwytu kierującego, zachowując odstęp a = 42-44 cm.
Zamocować cięgno napędu kół (9) i cięgno napędu Vario (10) za pomocą uchwytu przewodu (7) po prawej stronie na górnej części uchwytu kierującego, zachowując odstęp a = 42 - 44 cm.


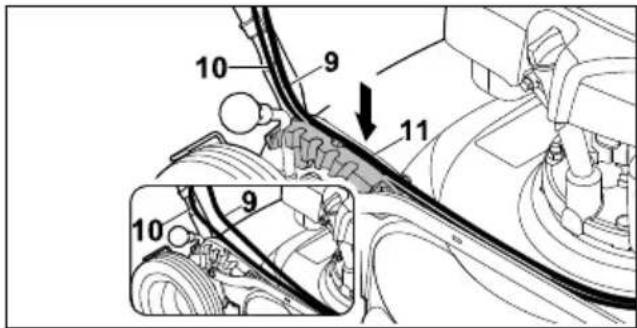

10 9 11 10 9▶ Włożyć cięgno napędu Vario (10) w prowadnicę (11) na segmencie ustalającym.
▶ Ponadto wcisnąć cięgno napędu kół (9) w prowadnicę (11) na segmencie ustalającym.

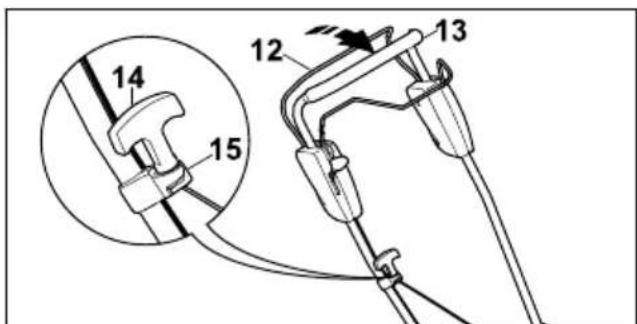

- Przyciągnąć dźwignię koszenia (12) do uchwytu kierującego (13) i przytrzymać.
- Powoli pociągnąć uchwyt linki rozrusznika (14) w kierunku zaczepu linki (15).
Zaczepić uchwyt linki rozrusznika (14) w zaczepie linki (15).
▶ Puścić dźwignię koszenia (12).
▶ Założyć nasadkę świecy zapłonowej.
6.2 Wlewanie oleju silnikowego
Olej silnikowy smaruje i chłodzi silnik.
Specyfikacja oleju silnikowego i ilość do napełnienia są podane w instrukcji obsługi silnika.
WSKAZÓWKA
■ Urządzenie jest dostarczane bez wlanego oleju silnikowego. Uruchamianie silnika bez oleju silnikowego lub ze zbyt małą jego ilością może spowodować uszkodzenie kosiarki.
- Przed każdym uruchomieniem silnika należy sprawdzić poziom oleju silnikowego i w razie potrzeby uzupełnić olej.
Wlewać olej silnikowy w sposób opisany w instrukcji obsługi silnika.
7 Tankowanie kosiarki
7.1 Tankowanie kosiarki
WSKAZÓWKA
■ Jeśli kosiarka nie zostanie zatankowana właściwym paliwem, to może ulec uszkodzeniu.
- Postępować zgodnie z instrukcją obsługi silnika.
▶ Wyłączyć silnik.
▶ Ustawić kosiarkę na płaskiej powierzchni.
▶ Oczyścić wilgotną szmatką obszar wokół korka zbiornika paliwa.
▶ Obracać korek zbiornika paliwa (1) przeciwnie do ruchu wskazówek zegara, aż będzie można zdjąć korek zbiornika paliwa.
▶ Zdjąć korek zbiornika paliwa.
Wlewać paliwo przy użyciu odpowiedniego lejka, pozostawiając wolną przestrzeń o wysokości przynajmniej 15 mm od krawędzi zbiornika paliwa.
- Umieścić korek zbiornika paliwa na zbiorniku paliwa.
▶ Obracać korek zbiornika paliwa zgodnie z ruchem wskazówek zegara i mocno dokręcić go ręką.
Zbiornik paliwa jest zamknięty.
8 Ustawianie kosiarki dla użytkownika
8.1 Rozkładanie i ustawianie uchwytu kierującego
▶ Wyłączyć silnik.
▶ Zdjąć nasadkę świecy zapłonowej.
▶ Ustawić kosiarkę na płaskiej powierzchni.

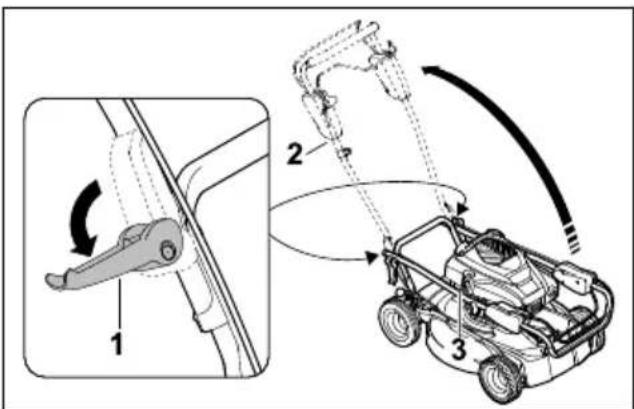

- Poluzować zatrzaski (1) po lewej i prawej stronie.
▶ Rozłożyć uchwyt kierujący (2), uważając, aby cięgna (3) nie zostały zakleszczone.
▶ Dokręcić zatrzaski (1) po lewej i prawej stronie.
Uchwyt kierujący (2) jest mocno połączony z kosiarką.

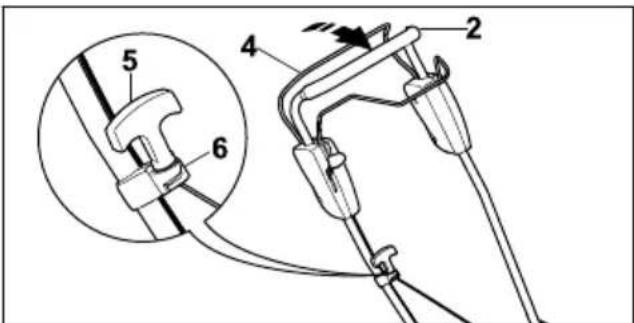

- Przyciągnąć dźwignię koszenia (4) do uchwytu kierującego (2) i przytrzymać.
- Powoli pociągnąć uchwyt linki rozrusznika (5) w kierunku zaczepu linki (6).
- Zaczepić uchwyt linki rozrusznika (5) w zaczepie linki (6).
▶ Puścić dźwignię koszenia (4).
▶ Założyć nasadkę świecy zapłonowej.

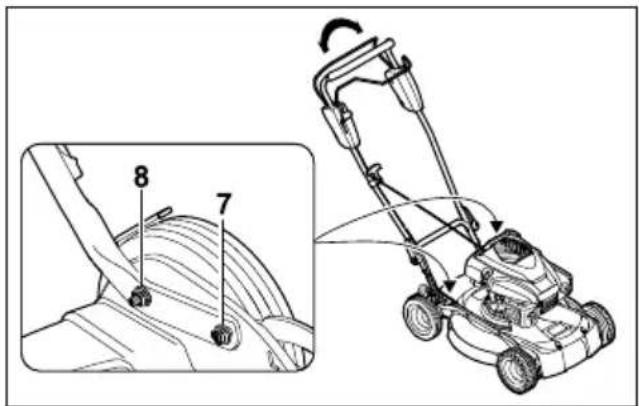

▶ Odkręcić nakrętki (7 + 8).
- Ustawić uchwyt kierujący, przesuwając go w góre i w dół; przytrzymać uchwyt.
▶ Dokręcić nakrętki (7 + 8).
Uchwyt kierujący jest mocno połączony z kosiarką.
8.2 Składanie uchwytu kierującego
Uchwyt kierujący można złożyć w celu łatwiej- szego transportu lub przechowywania urządze- nia.
▶ Wyłączyć silnik.
▶ Zdjąć nasadkę świecy zapłonowej.
▶ Ustawić kosiarkę na płaskiej powierzchni.
- Przyciągnąć dźwignię koszenia do uchwytu kierującego i przytrzymać.
▶ Wyjąć uchwyt linki rozrusznika z zaczepu linki i powoli odprowadzić w kierunku silnika.
▶ Puścić dźwignię koszenia.
- Przytrzymać uchwyt kierujący i poluzować nakrętki połączeń śrubowych uchwytu kierującego.
▶ Złożyć uchwyt kierujący do przodu.
9 Uruchamianie i wyłączanie silnika
9.1 Uruchamianie silnika
▶ Ustawić kosiarkę na płaskiej powierzchni.
- Przyciągnąć dźwignię koszenia (1) lewą ręką do uchwytu kierującego i przytrzymać.
Wyciągać powoli uchwyt linki rozrusznika (2) prawą ręką aż do wyczuwalnego oporu.
Uchwyt linki rozrusznika (2) należy szybko wyciągać i odprowadzać tak długo, aż silnik się uruchomi.
- Jeżeli silnik się nie uruchamia, postępować zgodnie z instrukcją obsługi silnika.
9.2 Wyłączanie silnika
▶ Ustawić kosiarkę na płaskiej powierzchni.
▶ Puścić dźwignię koszenia.
Silnik się zatrzymuje.
▶ Opuścić pozycję użytkownika.
10 Sprawdzanie kosiarki
10.1 Sprawdzanie elementów obsługi
Dźwignia koszenia i dźwignia napędu kół
▶ Wyłączyć silnik.
Przyciągnąć dźwignię koszenia i dźwignię napędu kół całkowicie w kierunku uchwytu kierującego i puścić.
Jeżeli dźwignia koszenia lub dźwignia napędu kół porusza się z trudem lub nie powraca pod wpływem sprężyny do pozycji wyjściowej, nie używać kosiarki i odwiedzić Autoryzowanego Dealera STIHL.
Dźwignia koszenia lub dźwignia napędu kół jest wadliwa.
10.2 Sprawdzanie noża
▶ Wyłączyć silnik.
▶ Zdjąć nasadkę świecy zapłonowej.
▶ Postawić kosiarkę w pozycji pionowej, 115.1.
▶ Zmierzyć następujące parametry:
- Grubość a
- Szerokość b
- Kąt ostrzenia c
- Jeżeli wartości grubości lub szerokości noża są poniżej wartości minimalnej, wymienić nóż, 19.2.
- Jeżeli nie jest zachowany kąt ostrzenia, naostrzyć nóż, 9.2.
▶ W razie wątpliwości odwiedzić Autoryzowanego Dealera STIHL.
11 Koszenie trawy kosiarką
11.1 Trzymanie i prowadzenie kosiarki
- Przytrzymywać mocno uchwyt kierujący obiema rękami tak, aby kciuki obejmowały uchwyt kierujący.
11.2 Ustawianie wysokości koszenia
Można ustawić 5 wysokości koszenia:
- 30 mm = pozycja 1
- 40 mm = pozycja 2
- 50 mm = pozycja 3
- 60 mm = pozycja 4
- 70 mm = pozycja 5
Ustawianie wysokości koszenia
▶ Wyłączyć silnik.
Nóż nie może się obracać.
▶ Ustawić kosiarkę na płaskiej powierzchni.
- Przestawić dźwignię (1) na zewnątrz w kierunku koła tylnego i przytrzymać.
- Ustawić dźwignię (1) w wybranej pozycji (2) i zablokować.
11.3 Włączanie i wyłączanie napędu kół
11.3.1 Włączanie napędu kół
WSKAZÓWKA
▶ Aby zapobiec uszkodzeniom urządzenia, przestawiać dźwignię napędu Vario tylko przy pracującym silniku.
▶ Ustawić kosiarkę na płaskiej powierzchni.
▶ Uruchomić silnik.
- Przyciągnąć dźwignię napędu kół (1) całkowicie w kierunku uchwytu kierującego i przytrzymać tak, aby kciuk objął uchwyt kierujący. Kosiarka rusza.
Zwiększanie prędkości jazdy:
Podczas jazdy do przodu przestawić dźwignię napędu Vario (2) do przodu w kierunku.
Zmniejszanie prędkości jazdy:
Podczas jazdy do przodu przestawić dźwignię napędu Vario (2) do tyłu w kierunku
11.3.2 Wyłączanie napędu kół
- Zwolnić dźwignię napędu kół.
▶ Odczekać, aż kosiarka się zatrzyma.

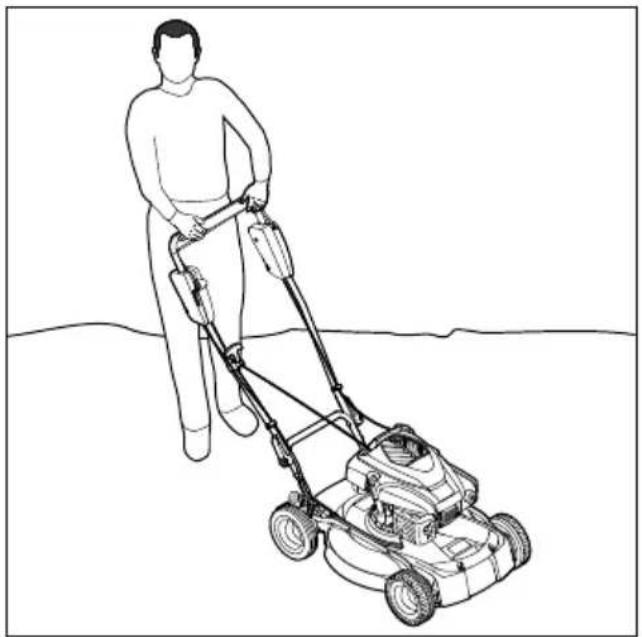

11.4 Mulczowanie
Podczas mulczowania ścięta trawa, pod wpływem specjalnie prowadzonego strumienia powietrza, jest wielokrotnie rozdrabniana przez nóż, a następnie wdmuchiwana w darń. Skoszona trawa pozostaje na powierzchni trawnika, gdzie łatwo się rozkłada i służy jako nawóz naturalny. Ładny, gęsty trawnik można uzyskać dzięki częstemu mulczowaniu; należy przy tym ścinać trawę na jednej trzeciej jej wysokości.
Warunki uzyskania dobrego efektu mulczowania:
– Częstotliwość: na wiosnę (główny okres wzrostów) przynajmniej 2 razy w tygodniu, a latem i jesienią przynajmniej raz w tygodniu.
– W miarę możliwości kosić suchą trawę.
– Używać dobrze naostrzonych noży.
– Ustawiać małą prędkość kosiarki.
– Zmieniać kierunek koszenia i zwracać uwagę na zachodzenie na siebie pasów koszenia.
– Bardzo wysoką trawę należy zawsze kosić stopniowo.
- Jeżeli praca odbywa się przy włączonym napędzie kół, jechać kosiarką w sposób kontrolowany do przodu.
- Jeżeli praca odbywa się przy wyłączonym napędzie kół, przepychać kosiarkę powoli do przodu w sposób kontrolowany.
12 Po zakończeniu pracy
12.1 Po zakończeniu pracy
▶ Wyłączyć silnik.
- Jeżeli kosiarka jest wilgotna, pozostawić kosiarkę do wyschnięcia.
▶ Należy wyczyścić kosiarkę.
13 Transport
13.1 Transport kosiarki
▶ Wyłączyć silnik.
Nóż nie może się obracać.
▶ Zdjąć nasadkę świecy zapłonowej.
Przepychanie kosiarki
- Przepychać kosiarkę powoli do przodu w sposób kontrolowany.
Przenoszenie kosiarki
- Należy nosić rękawice ochronne z odpornego materiału.
- Przenoszenie kosiarki z rozłożonym uchwytem kierującym:
- Jedna osoba powinna mocno trzymać kosiarkę obiema rękami za przedni uchwyt transportowy, a druga – obiema rękami za uchwyt kierujący.
- Kosiarkę powinny podnosić lub przenosić dwie osoby.
- Przenoszenie kosiarki ze złożonym uchwytem kierującym:
▶ Złożyć uchwyt kierujący.
- Jedna osoba powinna mocno trzymać kosiarkę obiema rękami za przedni uchwyt transportowy, a druga – obiema rękami za tylny uchwyt transportowy.
- Kosiarkę powinny podnosić lub przenosić dwie osoby.
Transport kosiarki w pojeździe
- Zabezpieczyć stojącą kosiarkę, aby nie mogła się przewrócić ani przemieścić.
14 Przechowywanie
14.1 Przechowywanie kosiarki
▶ Wyłączyć i schłodzić silnik spalinowy.
- Zdjąć nasadkę świecy zapłonowej.
- Przechowywać kosiarkę w taki sposób, aby spełnić następujące warunki:
– Kosiarka jest niedostępna dla dzieci.
– Kosiarka jest czysta i sucha.
– Kosiarka nie może się przewrócić.
– Kosiarka nie może się sama stoczyć.
Jeżeli kosiarka będzie przechowywana przez ponad 3 miesiące:
- Opróżnić zbiornik paliwa, pozostawiając pracujący silnik.
- Zlecić wyczyszczenie zbiornika paliwa auto-ryzowanemu serwisowi STIHL.
Wymienić olej silnikowy w sposób opisany w instrukcji obsługi silnika.
▶ Wykręcić świecę zapłonową.
OSTRZEŻENIE
Gdy przy zdjętej nasadce świecy zapłonowej zostanie pociągnięty uchwyt linki rozrusznika, iskry mogą wydostać się na zewnątrz. W łatwopalnym lub wybuchowym środowisku iskry mogą być przyczyną pożarów lub ekspłozji. Możliwość odniesienia poważnych ran przez osoby lub śmierci oraz wystąpienia szkód materialnych.
- Trzymać nasadkę świecy zapłonowej z dala od otworu świecy zapłonowej.
- Kilka razy wyciągać i odprowadzać uchwyt linki rozrusznika.
- Wkręcić świecę zapłonową i mocno dokręcić.
15 Czyszczenie

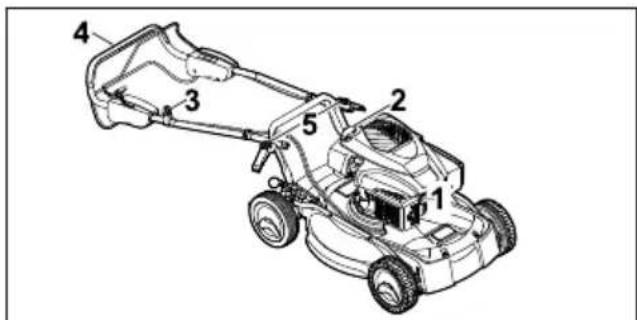

15.1 Ustawianie kosiarki w pozycji pionowej
- Opróżnić zbiornik paliwa, pozostawiając pracujący silnik.
Silnik się wyłącza. - Ustawić kosiarkę na płaskiej powierzchni.
▶ Ustawić wysokość koszenia w pozycji 1, 11.2.
▶ Zdjąć nasadkę świecy zapłonowej (1).
▶ Wyjąć uchwyt linki rozrusznika (2) z zaczepu linki (3).
- Przytrzymać uchwyt kierujący (4) i otworzyć zatrzaski (5).
▶ Położyć uchwyt kierujący (4) do tyłu.

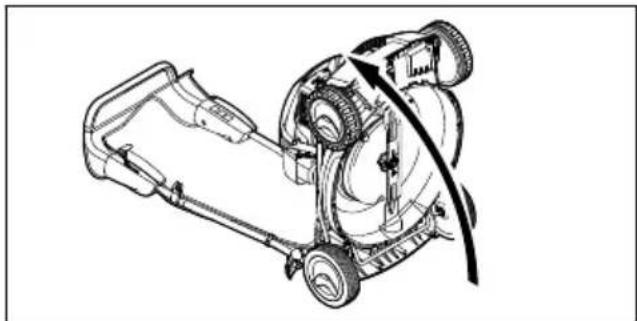

▶ Odchylić kosiarkę do tyłu.
15.2 Czyszczenie kosiarki
▶ Wyłączyć silnik.
▶ Pozostawić kosiarkę do ostygnięcia.
▶ Zdjąć nasadkę świecy zapłonowej.
▶ Czyścić kosiarkę wilgotną szmatką.
- Wyczyścić szczeliny wentylacyjne za pomocą pędzla.
▶ Postawić kosiarkę w pozycji pionowej.
▶ Obszar wokół noża i nóż wyczyścić patyczkiem, miękką szczotką lub wilgotną szmatką.
16 Konserwacja
16.1 Okresy międzyobsługowe
Okresy międzyobsługowe zależą od warunków środowiskowych i warunków pracy. Firma STIHL zaleca następujące okresy międzyobsługowe:
Silnik
- Wykonywać obsługę techniczną silnika w sposób opisany w instrukcji obsługi silnika.
Kosiarka
▶ Należy co roku zlecać sprawdzenie kosiarki przez serwis Autoryzowanego Dealera STIHL.
16.2 Wymontowanie i zamontowanie noża

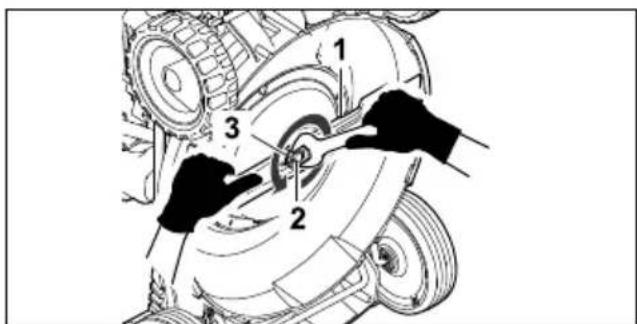

16.2.1 Wymontowanie noża
▶ Wyłączyć silnik.
▶ Zdjąć nasadkę świecy zapłonowej.
▶ Postawić kosiarkę w pozycji pionowej.
▶ Przytrzymać mocno nóż (1).
▶ Wykręcić śrubę (2) i wyjąć z podkładką (3).
17 Naprawa polski
▶ Zdjąć nóż (1).
- Przekazać do utylizacji śrubę (2) i podkładkę (3).
Podczas montażu noża (1) należy używać nowej śruby i podkładki.

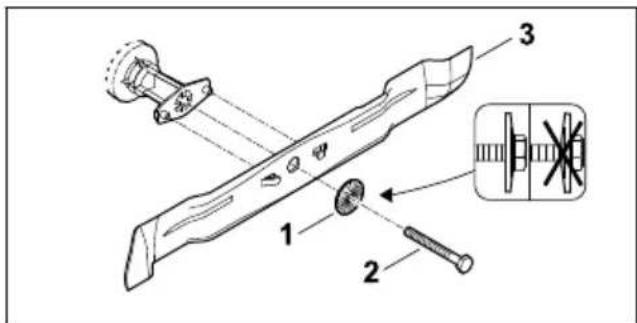

16.2.2 Zamontowanie noża
▶ Wyłączyć silnik.
▶ Zdjąć nasadkę świecy zapłonowej.
▶ Postawić kosiarkę w pozycji pionowej.
▶ Położyć nową podkładkę (1) na nową śrubę (2).
▶ Nałożyć preparat do zabezpieczania śrub Loc-tite 243 na gwint śruby (2).
- Przyłożyć nóż (3) w taki sposób, aby wypukłości na powierzchni przylegania weszły w wycięcia na nożu (3).
▶ Wkręcić śrubę (2) wraz z podkładką (1).
▶ Przytrzymać mocno nóż (3).
18 Rozwiązywanie problemów
18.1 Usuwanie usterek kosiarki
| Usterka Przyczyna Usunięcie usterki | |
| Nie można uruchomić silnika. | Dźwignia koszenia nie została przyciągnięta.► Uruchamiać silnik w sposób opisany w niniejszej instrukcji obsługi. |
| Zbiornik paliwa jest pusty. ► Zatankować kosiarkę. | |
▶ Dokręcić śrubę (2) momentem 65 Nm.
16.3 Ostrzenie i wyważanie noża
Prawidłowe ostrzenie i wyważanie noża wymaga dużej praktyki.
Firma STIHL zaleca, aby ostrzenie i wyważanie noża zlecać autoryzowanemu serwisowi STIHL.
OSTRZEŻENIE
■ Krawędzie tnące noża są ostre. Użytkownik może się skaleczyć.
▶ Należy nosić rękawice ochronne z odpornego materiału.
▶ Wyłączyć silnik.
▶ Zdjąć nasadkę świecy zapłonowej.
▶ Postawić kosiarkę w pozycji pionowej.
▶ Wymontować nóż.
▶ Naostrzyć nóż. Zachowywać przy tym kąt ostrzenia i chłodzić nóż, 19.2.
Podczas ostrzenia nóż nie może zabarwiać się na niebiesko.
Zamontować nóż.
▶ W razie wątpliwości odwiedzić Autoryzowanego Dealera STIHL.
17 Naprawa
17.1 Naprawa kosiarki
Użytkownik nie może samodzielnie naprawiać kosiarki i noża.
Jeżeli nastąpiło uszkodzenie kosiarki lub noża: Nie używać kosiarki lub noża i odwiedzić Autoryzowanego Dealera STIHL.
- Jeżeli tabliczki informacyjne są nieczytelne lub uszkodzone: Zlecić Autoryzowanemu Dealerowi STIHL wymianę tabliczek informacyjnych.
| Usterka Przyczyna Usunięcie usterki | ||
| wysokiego napięcia niewłaściwie zamocowany do nasadki. | ||
| Zakopcona lub uszkodzona świeca zapłonowa, niewłaściwy odstęp elektrod. | ► Oczyścić lub wymienić świece zapłonową.► Wyregulować odstęp elektrod. | |
| Opór noża jest zbyt duży. ► Ustawić większą wysokość koszenia.► Uruchamiać silnik w niższej trawie. | ||
| Silnik urucha-mia się z trud-nością lub jego moc się zmniejsza. | Niedrożna obudowa kosiarki. Należy wyczyścić kosiarkę. | |
| Zbyt nisko ustawiona wysokość koszenia lub zbyt duża prędkość posuwania się. | Dostosować wysokość koszenia lub zmniejszyć prędkość koszenia. | |
| W zbiorniku paliwa i gaźniku jest woda lub gaźnik jest nied-rożny. | Opróżnić zbiornik paliwa, oczyścić przewód pali-wowy i gaźnik. | |
| Zbiornik paliwa jest zabrudzony. | Odwiedzić Autoryzowanego Dealera STIHL. | |
| Zanieczyszczony filtr powietrza. | Odwiedzić Autoryzowanego Dealera STIHL. | |
| Zakopcona świeca zapłonowa. Oczyścić lub wymienić świece zapłonową. | ||
| Silnik mocno się nagrzewa. | Zbyt niski poziom oleju silniko-wego. | Wlewać olej silnikowy lub go wymieniać w sposób opisany w instrukcji obsługi silnika. |
| Zanieczyszczone żebra chłod-zące. | Należy wyczyścić kosiarkę. | |
| Kosiarka mocno wibruje. | Uszkodzony nóż. Wymienić nóż. | |
| Nóż nie jest prawidłowo zamon-towany. | Zamontować nóż. | |
| Trawa nie jest równomiernie koszona. | Stępiony lub zużyty nóż. Naostrzyć lub wymienić nóż. | |
19 Dane techniczne
19.1 Kosiarka STIHL RM 4.0 RV
– Typ silnika: Kohler HD675
- Pojemność skokowa: 149 cm ^3
- Moc: 2,2 KW (3,0 KM) przy 2800 obr/min
– Prędkość obrotowa: 2800 obr/min
- Maksymalna pojemność zbiornika paliwa: 1400 cm ^3 (1,4 l)
- Ciężar: 36 kg
– Szerokość koszenia: 53 cm
19.2 Nóž
– Minimalna grubość a: 2,5 mm
– Minimalna szerokość b: 55 mm
- Kat ostrzenia = 30°
19.3 Poziomy hałasu i poziomy wibracji
Niepewność pomiarowa K dla poziomu ciśnienia akustycznego wynosi 2 dB(A). Niepewność pomiarowa K dla poziomu mocy akustycznej wynosi 2,2 dB(A). Niepewność pomiarowa K dla poziomów wibracji wynosi 1,60 m/s².
– Poziom ciśnienia akustycznego L_pA zmierzony według dyrektywy 2006/42/EC: 79 dB(A)
- Poziom mocy akustycznej L_wA zmierzony według 2000/14/EC: 91,2 dB(A)
– Poziom wibracji a_hv zmierzony według EN 12096, uchwyt kierujący: 3,20 m/s²
Informacje na temat spełnienia wymagań dyrektywy 2002/44/EC, dotyczącej ochrony pracowników przed wibracjami, zamieszczono na stronie: www.stihl.com/vib.
19.4 REACH
Rozporządzenie REACH jest unijnym rozporządzeniem w sprawie rejestracji, oceny, udzielania zezwoleń i stosowanych ograniczeń w zakresie chemikaliów.
Informacje dotyczące zgodności z rozporządzeniem REACH znajdują się pod adresem: www.stihl.com/reach.
20 Części zamienne i akceso- ria
20.1 Części zamienne i akcesoria
STIHL Symbole te oznaczają oryginalne części zamienne i akcesoria marki STIHL.
Firma STIHL zaleca używanie oryginalnych części zamiennych i akcesoriów STIHL.
Mimo nieustannej obserwacji rynku firma STIHL nie jest w stanie ocenić niezawodności, bezpieczeństwa i przydatności części zamiennych i akcesoriów innych producentów i dlatego nie może ręczyć za ich używanie.
Oryginalne części zamienne i akcesoria STIHL można nabyć u dealerów STIHL.
20.2 Ważne części zamienne
Firma STIHL nie ponosi żadnej odpowiedzialności za szkody materialne i uszkodzenia ciała wynikające ze stosowania niedozwolonych akcesoriów lub części zamiennych.
- Nóż: 6383 702 0100
– Śruba noża: 9008 319 9075 - Podkładka: 0000 702 6600
21 Utylizacja
21.1 Utylizacja kosiarki
Informacje na temat utylizacji można uzyskać w lokalnych urzędach lub u Autoryzowanych Dealerów STIHL.
Niewłaściwa utylizacja może spowodować pogorszenie zdrowia i zanieczyszczenie środowiska.
▶ Produkty STIHL wraz z opakowaniem należy przekazać do odpowiedniego punktu zbiórki odpadów w celu poddania ich recyklingowi zgodnie z lokalnymi przepisami.
▶ Nie wolno utylizować z odpadami komunalnymi.
22 Deklaracja zgodności UE
22.1 Kosiarka STIHL RM 4.0 RV
oświadcza na własną odpowiedzialność, że
– Rodzaj: kosiarka
- Producent: STIHL
– Typ: RM 4.0 RV
– Nr identyfikacji serii: 6383
spełnia wymagania odnośnych przepisów dyrektyw 2000/14/EC, 2006/42/EC, 2014/30/EU oraz 2011/65/EU i została skonstruowana oraz wyprodukowana zgodnie z obowiązującymi w dniu produkcji wersjami następujących norm: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
Nazwa i adres jednostki certyfikującej:
W celu ustalenia zmierzonego i gwarantowanego poziomu mocy akustycznej postępowano zgodnie z dyrektywą 2000/14/EC, załącznik VIII.
– Zmierzony poziom mocy akustycznej: 91,2 dB(A)
– Gwarantowany poziom mocy akustycznej: 93 dB(A)
Dokumentacja techniczna jest przechowywana w dziale atestacji produktu firmy STIHL Tirol GmbH.
Rok produkcji i numer maszyny podano na kosiarce.
Langkampfen, 02.01.2020 r.
STIHL Tirol GmbH
Matthias Fleischer, kierownik Działu Badawczo-Rozwojowego
Sven Zimmermann, kierownik Działu Jakości
