MANUAL DE UTILIZADOR RM 4 RV STIHL

• Sven Zimmermann, a minőségbiztosítási részleg vezetője Índice 1 Prefácio p. 196
• 2 Informações relativas a este manual de instruções p. 197
• 3 Vista geral p. 197
• 4 Indicações de segurança p. 198
• 5 Colocar o cortador de relva operacional. 204 6 Armar o cortador de relva p. 204
• 7 Reabastecer o cortador de relva p. 205
• 8 Ajustar o cortador de relva ao utilizador. 206 9 Arrancar e parar o motor p. 206
• 10 Verificar o cortador de relva p. 207
• 11 Trabalhar com o cortador de relva p. 207
• 12 Após o trabalho p. 208
• 13 Transporte p. 209
• 14 Armazenamento p. 209
• 15 Limpeza p. 209
• 16 Fazer a manutenção p. 210
• 17 Reparar p. 211
• 18 Eliminação de avarias p. 211
• 19 Dados técnicos p. 212
• 20 Peças de reposição e acessórios p. 212
• 21 Eliminar p. 213

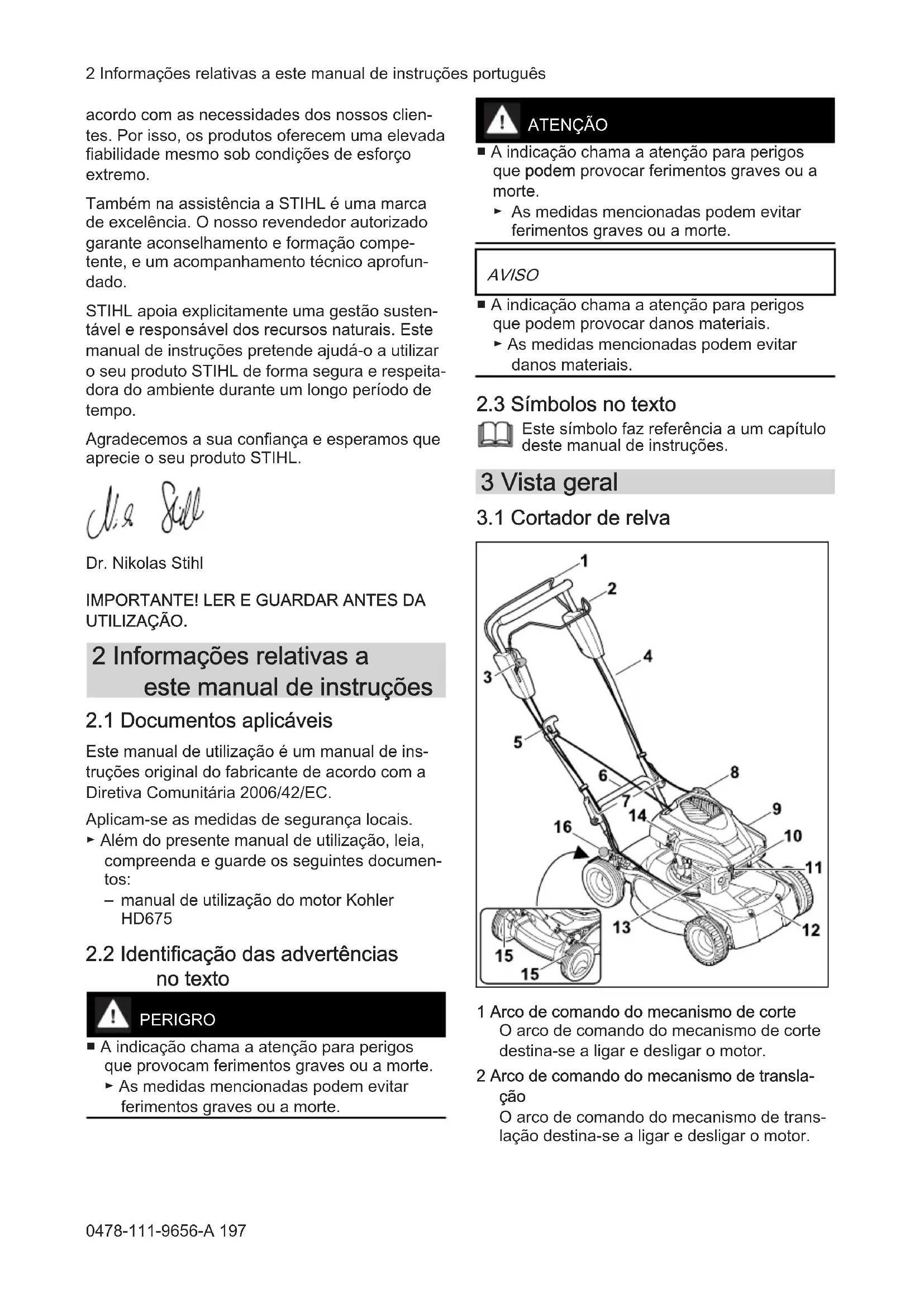

• 22 Declaração de conformidade CE 1 Prefácio Estimados clientes, ficamos muito satisfeitos pelo facto de ter esco‐ lhido a STIHL. Desenvolvemos e fabricamos os nossos produtos com a máxima qualidade e de português 21 Ártalmatlanítás 196 0478-111-9656-A © ANDREAS STIHL AG & Co. KG 2022 0478-111-9656-A. VA2.B22. Impresso em papel, branqueado sem cloro. As tintas de imprensa contêm óleos vegetais, o papel é reciclável. Tradução do manual de instruções original 0000009472_006_Pacordo com as necessidades dos nossos clien‐ tes. Por isso, os produtos oferecem uma elevada fiabilidade mesmo sob condições de esforço extremo. Também na assistência a STIHL é uma marca de excelência. O nosso revendedor autorizado garante aconselhamento e formação compe‐ tente, e um acompanhamento técnico aprofun‐ dado. STIHL apoia explicitamente uma gestão susten‐ tável e responsável dos recursos naturais. Este manual de instruções pretende ajudá-o a utilizar o seu produto STIHL de forma segura e respeita‐ dora do ambiente durante um longo período de tempo. Agradecemos a sua confiança e esperamos que aprecie o seu produto STIHL. Dr. Nikolas Stihl p. 213

IMPORTANTE! LER E GUARDAR ANTES DA

UTILIZAÇÃO. 2 Informações relativas a este manual de instruções

2.1 Documentos aplicáveis

Este manual de utilização é um manual de ins‐ truções original do fabricante de acordo com a Diretiva Comunitária 2006/42/EC. Aplicam-se as medidas de segurança locais. ► Além do presente manual de utilização, leia, compreenda e guarde os seguintes documen‐ tos:

manual de utilização do motor Kohler HD675

2.2 Identificação das advertências

no texto PERIGRO ■ A indicação chama a atenção para perigos que provocam ferimentos graves ou a morte. ► As medidas mencionadas podem evitar ferimentos graves ou a morte. ATENÇÃO ■ A indicação chama a atenção para perigos que podem provocar ferimentos graves ou a morte.

As medidas mencionadas podem evitar ferimentos graves ou a morte. AVISO ■ A indicação chama a atenção para perigos que podem provocar danos materiais. ► As medidas mencionadas podem evitar danos materiais.

2.3 Símbolos no texto

Este símbolo faz referência a um capítulo deste manual de instruções. 3 Vista geral

3.1 Cortador de relva

1 Arco de comando do mecanismo de corte O arco de comando do mecanismo de corte destina-se a ligar e desligar o motor. 2 Arco de comando do mecanismo de transla‐ ção O arco de comando do mecanismo de trans‐ lação destina-se a ligar e desligar o motor. 2 Informações relativas a este manual de instruções português 0478-111-9656-A 1973 Alavanca A alavanca destina-se a definir a velocidade do mecanismo de translação. 4 Guiador O guiador destina-se a segurar, conduzir e transportar o cortador de relva. 5 Cabo arrancador O cabo arrancador destina-se a ligar o motor. 6 Pega de transporte traseira A pega de transporte destina-se ao trans‐ porte do cortador de relva. 7 Tensor rápido Os tensores rápidos prendem o guiador ao cortador de relva. 8 Fecho do depósito de combustível O fecho do depósito de combustível fecha a abertura de abastecimento de gasolina. 9 Tampa do filtro A tampa do filtro cobre o filtro de ar. 10 Conector da vela de ignição O conector da vela de ignição liga o cabo de ignição à vela de ignição. 11 Vela de ignição A vela de ignição inflama a mistura combustí‐ vel/ar no motor. 12 Pega de transporte dianteira A pega de transporte destina-se ao trans‐ porte do cortador de relva. 13 Silenciador O silenciador reduz a emissão de ruído do cortador de relva. 14 Fecho do óleo do motor O fecho do óleo do motor fecha a abertura de abastecimento do óleo do motor. 15 Segmento de recolha da roda O segmento de recolha da roda serve para limpar as rodas traseiras. 16 Alavanca A alavanca destina-se a definir a altura de corte.

Os símbolos podem estar presentes no cortador de relva e têm o seguinte significado:

Nível de potência acústica garantido de acordo com a diretiva 2000/14/EC em dB(A) no sentido de tornar as emissões de ruído de diferentes produ‐ tos comparáveis. Este símbolo identifica o fecho do depósito de combustível. Este símbolo identifica o fecho do óleo do motor. Ligue o motor. Desligue o motor. Ligue o mecanismo de translação. Nesta posição, o cortador de relva desloca-se com a máxima velocidade. Nesta posição, o cortador de relva desloca-se com a mínima velocidade. 4 Indicações de segurança

4.1 Símbolos de aviso

Os símbolos de aviso presentes no cortador de relva têm o seguinte significado: Siga as instruções de segurança e as respetivas medidas. Leia, compreenda e guarde o manual de utilização. Siga as instruções de segurança refe‐ rentes à projeção de objetos e as res‐ petivas medidas. Não toque numa lâmina em rotação. Remova o conector da vela de ignição durante o transporte, o armazena‐ mento, a manutenção ou reparações. Respeite a distância de segurança.

4.2 Utilização recomendada

O cortador de relva STIHL RM 4.0 RV destina-se a cortar a relva. português 4 Indicações de segurança

198 0478-111-9656-AATENÇÃO

■ Caso o cortador de relva não seja utilizado conforme recomendado, as pessoas poderão sofrer ferimentos graves ou fatais e poderão ocorrer danos materiais.

Utilize o cortador de relva conforme descrito no presente manual de utilização e no manual de utilização do motor.

4.3 Requisitos ao nível do utiliza‐

dor ATENÇÃO ■ Os utilizadores que não tenham recebido for‐ mação podem não reconhecer ou avaliar devi‐ damente os perigos do cortador de relva. O utilizador ou terceiros podem sofrer ferimentos graves ou fatais. ► Leia, compreenda e guarde o manual de utilização. ► Caso o cortador de relva seja entregue a outra pessoa: faça-o acompanhar do manual de utilização do cortador de relva.

Certifique-se de que o utilizador cumpre os seguintes requisitos:

O utilizador está em plena posse das suas capacidades físicas, sensoriais e mentais para utilizar e trabalhar com o cortador de relva. Caso o utilizador apresente capacidades físicas, sensori‐ ais ou mentais limitadas para tal, o utili‐ zador só poderá trabalhar com o apare‐ lho sob supervisão ou de acordo com as indicações de uma pessoa respon‐ sável.

O utilizador é capaz de reconhecer e avaliar devidamente os perigos do cor‐ tador de relva.

O utilizador está ciente de que é o res‐ ponsável por eventuais acidentes e danos.

O utilizador é maior de idade ou o utili‐ zador é devidamente formado numa ati‐ vidade sob supervisão, de acordo com a regulamentação nacional.

O utilizador deverá ter recebido forma‐ ção ministrada por um distribuidor ofi‐ cial STIHL ou por um especialista antes de trabalhar com o cortador de relva pela primeira vez.

O utilizador não pode estar sob a influ‐ ência de álcool, medicamentos ou dro‐ gas.

Caso existam dúvidas: dirija-se a um distri‐ buidor oficial STIHL.

4.4 Vestuário e equipamento

ATENÇÃO ■ Durante o trabalho, podem ser projetados objetos a alta velocidade. O utilizador pode sofrer ferimentos.

Use calças compridas de material resis‐ tente. ■ Durante o trabalho, é produzido ruído. O ruído pode provocar problemas auditivos. ► Use uma proteção auditiva. ■ Durante o trabalho, podem ser projetadas poeiras. As poeiras inaladas podem ser noci‐ vas para a saúde e provocar reações alérgi‐ cas.

Caso sejam projetadas poeiras: use uma máscara de proteção contra pó. ■ O vestuário inadequado pode ficar preso na madeira, em silvados e no cortador de relva. Um utilizador sem vestuário adequado pode sofrer ferimentos graves.

Use vestuário justo. ► Retire cachecóis e objetos de adorno. ■ Durante a limpeza, manutenção ou transporte, o utilizador pode entrar em contacto com a lâmina. O utilizador pode sofrer ferimentos.

Use luvas de proteção de material resis‐ tente. ■ Caso o utilizador use calçado inadequado, poderá escorregar. O utilizador pode sofrer ferimentos.

Use calçado robusto e fechado com sola antiderrapante. ■ Ao afiar a lâmina, podem ser projetadas partí‐ culas de materiais. O utilizador pode sofrer ferimentos.

Use óculos de proteção justos. Os óculos de proteção adequados são verificados de acordo com a norma EN 166 ou com as disposições nacionais e estão disponíveis comercialmente com a correspondente identificação.

Use luvas de proteção de material resis‐ tente. 4 Indicações de segurança português 0478-111-9656-A 1994.5 Área de trabalho e ambiente envolvente ATENÇÃO

As pessoas que não estejam envolvidas na atividade, crianças e animais podem não reco‐ nhecer ou avaliar devidamente os perigos do cortador de relva e da projeção de objetos. As pessoas que não estejam envolvidas na ativi‐ dade, crianças e animais podem sofrer feri‐ mentos graves e podem ocorrer danos materi‐ ais. ► Mantenha as pessoas que não este‐ jam envolvidas na atividade, crian‐ ças e animais afastados da área de trabalho.

Mantenha distância relativamente aos obje‐ tos. ► Não deixe o cortador de relva sem vigilân‐ cia. ► Certifique-se de que as crianças não podem brincar com o cortador de relva. ■ Com o motor a trabalhar, saem gases de escape quentes do silenciador. Os gases de escape quentes podem incendiar materiais facilmente inflamáveis e provocar incêndios.

4.6 Estado de acordo com as exi‐

gências de segurança

4.6.1 Cortador de relva

O cortador de relva encontrar-se-á num estado seguro se estiverem reunidas as seguintes con‐ dições:

O cortador de relva não tem uma fuga de gasolina.

O cortador de relva não tem uma fuga de óleo do motor.

Os elementos de comando funcionam e estão inalterados.

A lâmina está corretamente montada.

Estão montados acessórios STIHL originais adequados para este cortador de relva.

Os acessórios estão corretamente montados.

Os mecanismos com mola estão intactos e funcionam.

Se soltar o arco de comando do mecanismo de corte, o motor será desligado. ATENÇÃO ■ Se os componentes não estiverem em condi‐ ções de funcionamento seguro, poderão dei‐ xar de funcionar corretamente, os dispositivos de segurança poderão ser desligados e poderá haver uma fuga de combustível. As pessoas podem sofrer ferimentos graves ou fatais.

Trabalhe com um cortador de relva intacto. ► Se houver uma fuga de combustível no cor‐ tador de relva: não trabalhe com o cortador de relva e dirija‑se a um distribuidor ofi‐ cial STIHL.

Feche o fecho do depósito de combustível. ► Se houver uma fuga de óleo do motor no cortador de relva: não trabalhe com o corta‐ dor de relva e dirija‑se a um distribuidor ofi‐ cial STIHL.

Feche o fecho do óleo do motor. ► Caso o cortador de relva esteja sujo: Limpe o cortador de relva. ► Não manipule o cortador de relva e os seus sistemas de segurança. ► Não efetue no cortador de relva quaisquer manipulações que alterem a potência ou a rotação do motor de combustão.

Se os elementos de comando não funcio‐ narem: não trabalhe com o cortador de relva.

Os mecanismos com mola podem libertar a energia armazenada. ► Monte acessórios STIHL originais adequa‐ dos para este cortador de relva. ► Monte a lâmina conforme descrito no pre‐ sente manual de utilização. ► Monte os acessórios conforme descrito no presente manual de utilização ou no manual de utilização dos acessórios.

Não insira objetos nas aberturas do corta‐ dor de relva. ► Substitua as placas informativas gastas ou danificadas. ► Caso existam dúvidas: dirija-se a um distri‐ buidor oficial STIHL.

A lâmina encontrar-se-á num estado seguro se estiverem reunidas as seguintes condições:

A lâmina e os aparelhos acopláveis estão intactos.

A lâmina não está deformada.

A lâmina está corretamente montada.

A lâmina está corretamente afiada.

A lâmina está isenta de rebarbas.

A lâmina está corretamente equilibrada. português 4 Indicações de segurança 200 0478-111-9656-A– A espessura mínima e a largura mínima da lâmina não foram atingidas, 19.2.

O ângulo de afiação é respeitado, 19.2. ATENÇÃO

Se não estiverem em condições de funciona‐ mento seguro, as peças da lâmina poderão soltar-se e ser projetadas. As pessoas podem ferir-se gravemente.

Trabalhe com uma lâmina e aparelhos aco‐ pláveis intactos. ► Monte corretamente a lâmina. ► Afie corretamente a lâmina. ► Caso a espessura mínima ou a largura mínima não sejam atingidas: substitua a lâmina.

Solicite o equilíbrio da lâmina a um distri‐ buidor oficial STIHL. ► Caso existam dúvidas: dirija-se a um distri‐ buidor oficial STIHL.

4.7 Combustível e abastecimento

ATENÇÃO ■ O combustível utilizado para este cortador de relva é gasolina. Gasolina é extremamente inflamável. Se a gasolina entrar em contacto com chamas abertas ou com objetos quentes, a gasolina pode provocar incêndios ou explo‐ sões. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos mate‐ riais. ► Proteja a gasolina do calor e do fogo. ► Não derrame gasolina. ► Caso tenha sido derramada gasolina: limpe a gasolina com um pano e apenas tente ligar o motor quando todas as peças do cortador de relva estiverem secas.

Não fume. ► Não reabasteça perto de chamas. ► Antes de abastecer, desligue o motor e deixe-o arrefecer. ► Caso pretenda esvaziar o depósito: deverá fazê-lo ao ar livre. ► Ligue o motor a uma distância de pelo menos 3 m do local do abastecimento. ► Nunca guarde o cortador de relva com gasolina no depósito dentro de um edifício. ■ Os vapores de gasolina inalados podem enve‐ nenar pessoas. ► Não inale vapores de gasolina. ► Reabasteça num local bem ventilado. ■ Durante o trabalho, o cortador de relva aquece. A gasolina expande-se e no depósito de combustível pode ser criada sobrepressão. Ao abrir o fecho do depósito de combustível pode ser projetada gasolina para fora. A gaso‐ lina projetada para fora pode inflamar-se. O utilizador pode sofrer ferimentos graves.

Deixe primeiro arrefecer o cortador de relva e abra depois o fecho do depósito de com‐ bustível.

O vestuário que entre em contacto com com‐ bustível é mais facilmente inflamável. As pes‐ soas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.

Caso o vestuário entre em contacto com gasolina: mude de vestuário. ■ A gasolina pode ser prejudicial para o ambi‐ ente. ► Não derrame combustível. ► Elimine a gasolina corretamente e de forma ecológica. ■ Caso a gasolina entre em contacto com a pele ou com os olhos, estes podem ficar irritados. ► Evite o contacto com a gasolina. ► Caso haja contacto com a pele: lave as zonas afetadas abundantemente com água e sabão.

Caso haja contacto com os olhos: lave os olhos abundantemente com água durante 15 minutos e procure um médico.

O sistema de ignição do cortador de relva gera faíscas. As faíscas podem sair para fora e provocar incêndios e explosões em ambien‐ tes facilmente inflamáveis ou explosivos. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.

Utilize as velas de ignição descritas no manual de utilização do motor. ► Enrosque e aperte bem as velas de igni‐ ção. ► Pressione bem o conector da vela de igni‐ ção. ■ Se o cortador de relva for abastecido com uma gasolina inadequada para a o motor, o cortador de relva pode ser danificado.

Utilizar gasolina de marca nova e sem chumbo. ► Observe as prescrições no manual de utili‐ zação do motor.

Se o utilizador não der corretamente arranque ao motor, poderá perder o controlo do corta‐ dor de relva. O utilizador pode sofrer ferimen‐ tos graves.

Dê arranque ao motor conforme descrito no presente manual de utilização. 4 Indicações de segurança português 0478-111-9656-A 201■ Em determinadas situações, o utilizador poderá não conseguir continuar a trabalhar com total concentração. O utilizador pode tro‐ peçar, cair e sofrer ferimentos graves.

Trabalhar calma e refletidamente. ► Corte a relva apenas com boa visibilidade. Caso as condições de luminosidade e de visibilidade sejam más, não trabalhe com o cortador de relva.

Utilize o cortador de relva isoladamente. ► Prestar atenção a obstáculos. ► Não incline o cortador de relva. ► Trabalhe com o aparelho pousado no solo e garanta o respetivo equilíbrio. ► Caso se verifiquem sinais de cansaço: faça uma pausa no trabalho. ► Ao cortar a relva numa encosta: corte a relva na transversal relativamente à encosta.

Não trabalhe em encostas com uma incli‐ nação superior a 25° (46,6%). ► Utilize o cortador de relva com especial cui‐ dado quando estiver a trabalhar nas proxi‐ midades de encostas, arestas de terrenos, valas, aterros e diques.

Programar o tempo de trabalho de modo a evitar cargas elevadas num período de tempo grande.

Com o motor a trabalhar são produzidos gases de escape. Os gases de escape inala‐ dos podem envenenar pessoas.

Não inale gases de escape. ► Trabalhe com o cortador de relva num local bem ventilado. ► Se sentir enjoos, dores de cabeça, proble‐ mas de visão, problemas de audição ou tonturas: dê o trabalho como terminado e consulte um médico.

Com uma proteção auditiva e o motor a traba‐ lhar, o utilizador perceciona e avalia os ruídos de forma limitada.

Trabalhar calma e refletidamente. ■ O cortador de relva está equipado com um dispositivo de paragem do motor. ► Se soltar o arco de comando do meca‐ nismo de corte, o motor e as lâminas param ao fim de 3 segundos.

A lâmina em rotação poderá cortar o utiliza‐ dor. O utilizador pode sofrer ferimentos gra‐ ves. ► Extraia o conector da vela de igni‐ ção. ► Não toque numa lâmina em rotação. ► Caso a lâmina esteja bloqueada por um objeto: Desligue o motor. Remova o objeto apenas depois deste processo.

Se trabalhar sem mecanismo de translação durante o trabalho, o mecanismo de transla‐ ção poderá ser ligado inadvertidamente e o cortador de relva poderá começar a deslocar- -se. As pessoas podem sofrer ferimentos gra‐ ves e podem ocorrer danos materiais.

Acione o arco de comando do mecanismo de translação apenas quando pretender ligar o mecanismo de translação.

Caso o cortador de relva se altere ou se com‐ porte de forma invulgar durante o trabalho, o cortador de relva poderá encontrar-se num estado inseguro. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.

Dê o trabalho como terminado e dirija-se a um distribuidor oficial STIHL. ■ Poderão ser percetíveis vibrações no cortador de relva durante o trabalho. ► Use luvas de proteção. ► Faça pausas de trabalho. ► Caso existam indícios de problemas de cir‐ culação: consulte um médico. ■ Inspecione as superfície a cortar e preste atenção aos obstáculos. Caso a lâmina se depare com um objeto estranho durante o tra‐ balho, esse mesmo objeto estranho ou partes do mesmo poderão ser projetados a elevada velocidade. As pessoas podem sofrer ferimen‐ tos e podem ocorrer danos materiais. ► Remova os objetos estranhos como pedras, paus, arames, brinquedos ou outros objetos estranhos da área de trabalho. Assinale objetos escon‐ didos que não podem ser removi‐ dos.

Se soltar o arco de comando do mecanismo de corte, a lâmina continuará a rodar durante um curto período de tempo. As pessoas podem ferir-se gravemente. ► Aguarde até que a lâmina deixe de rodar. ■ Caso a lâmina em rotação se depare com um objeto rígido, poderão gerar-se faíscas. As faíscas podem provocar incêndios em ambientes facilmente inflamáveis. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.

Não trabalhe em ambientes facilmente inflamáveis. português 4 Indicações de segurança 202 0478-111-9656-A■ Se o cortador de relva for desligado em super‐ fícies com declive, poderá deslocar-se inad‐ vertidamente. As pessoas podem sofrer feri‐ mentos e podem ocorrer danos materiais.

Apenas solte o cortador de relva se este estiver numa superfície plana e não puder deslocar-se por si mesmo.

Se forem fixados objetos ao guiador, o peso adicional pode fazer que o cortador de relva tombe. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.

Não fixe quaisquer objetos ao guiador. PERIGRO ■ Se trabalhar nas imediações de cabos condu‐ tores de tensão, a lâmina poderá entrar em contacto com os cabos condutores de tensão e estes poderão ser danificados. O utilizador pode sofrer ferimentos graves ou fatais.

Não trabalhe nas imediações de cabos condutores de tensão. ■ Se o utilizador trabalhar com trovoada, poderá ser atingido por um relâmpago. O utilizador pode sofrer ferimentos graves ou fatais.

Caso haja trovoada: não trabalhe. ■ Se trabalhar à chuva, poderá escorregar. O utilizador pode sofrer ferimentos graves ou fatais.

Se chover: não trabalhe.

O cortador de relva pode tombar ou mover-se durante o transporte. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.

Desligue o motor. ► Aguarde até que a lâmina deixe de rodar. ► Extraia o conector da vela de igni‐ ção. ► Prenda o cortador de relva com cintas de fixação, correias ou uma rede numa super‐ fície de carga adequada, de modo que não possa tombar nem mover-se.

Depois de o motor ter trabalhado, o silencia‐ dor e o motor podem estar quentes. O utiliza‐ dor pode queimar-se durante o transporte.

Use luvas de proteção. ► O cortador de relva deverá ser transportado por duas pessoas. ■ Durante o transporte pode ser vertida gasolina e causar sujidade e danos. ► Empurre o cortador de relva. ► Transporte o aparelho sem gasolina.

ATENÇÃO ■ As crianças podem não reconhecer ou avaliar devidamente os perigos do cortador de relva. As crianças podem ferir-se gravemente.

Desligue o motor. ► Guarde o cortador de relva fora do alcance das crianças. ► Guarde o cortador de relva limpo e seco. ■ Se o cortador de relva for guardado em super‐ fícies com declive, poderá deslocar-se inad‐ vertidamente. As pessoas podem sofrer feri‐ mentos e podem ocorrer danos materiais.

Guarde o cortador de relva apenas em superfícies planas.

4.11 Limpeza, manutenção e repa‐

Se o motor trabalhar durante a limpeza, a manutenção ou a reparação, as pessoas poderão sofrer ferimentos graves e poderão ocorrer danos materiais.

Desligue o motor. ► Aguarde até que a lâmina deixe de rodar. ► Extraia o conector da vela de igni‐ ção. ■ Se o motor trabalhar durante a limpeza, a manutenção ou a reparação, o mecanismo de translação poderá ligar‑se involuntariamente. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.

Desligue o motor. ► Extraia o conector da vela de igni‐ ção. 4 Indicações de segurança português 0478-111-9656-A 203■ Depois de o motor ter trabalhado, o silencia‐ dor e o motor podem estar quentes. As pes‐ soas podem queimar-se.

Aguarde até o silenciador e o motor terem arrefecido. ■ A utilização de produtos de limpeza agressi‐ vos e a limpeza com um jato de água ou obje‐ tos afiados poderão danificar o cortador de relva ou a lâmina. Caso o cortador de relva ou a lâmina não sejam corretamente limpos, os componentes poderão deixar de funcionar corretamente e os dispositivos de segurança poderão ser desligados. As pessoas podem ferir-se gravemente. ► Limpe o cortador de relva e a lâmina con‐ forme descrito no presente manual de utili‐ zação, 15.2.

Caso a manutenção ou a reparação do corta‐ dor de relva ou da lâmina não sejam efetua‐ das conforme descrito neste manual de utiliza‐ ção, os componentes poderão deixar de fun‐ cionar corretamente e os dispositivos de segu‐ rança poderão ser desligados. As pessoas podem sofrer ferimentos graves ou fatais.

Substitua as peças gastas ou danificadas. ► Efetue a manutenção e a reparação do cor‐ tador de relva conforme descrito neste manual de utilização.

Efetue a manutenção da lâmina conforme descrito no presente manual de utilização. ■ Durante a limpeza, manutenção ou reparação da lâmina, o utilizador poderá cortar-se nos gumes afiados. O utilizador pode sofrer feri‐ mentos.

Use luvas de proteção de material resis‐ tente. ■ A lâmina pode ficar quente ao ser afiada. O utilizador pode queimar-se. ► Aguarde que a lâmina arrefeça. ► Use luvas de proteção de material resis‐ tente. 5 Colocar o cortador de relva operacional

5.1 Colocar o cortador de relva

operacional Antes de iniciar todos os trabalhos, é necessário executar os seguintes passos: ► Retire os materiais da embalagem e as prote‐ ções de transporte. ► Garantir que os seguintes componentes se encontram num estado seguro:

Verificar a lâmina, 10.2.

Abrir e ajustar o guiador, 8.1.

Verificar os elementos de comando, 10.1. ► Caso não seja possível executar os passos: não utilize o cortador de relva e dirija‑se a um distribuidor oficial STIHL. 6 Armar o cortador de relva

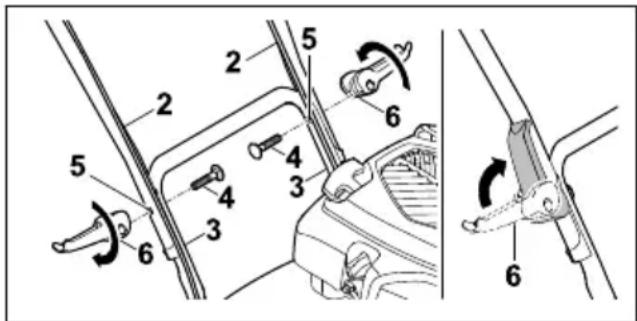

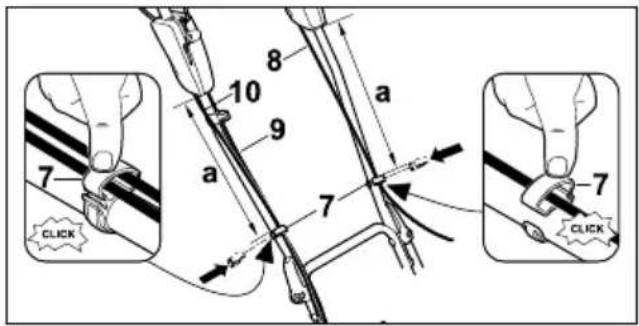

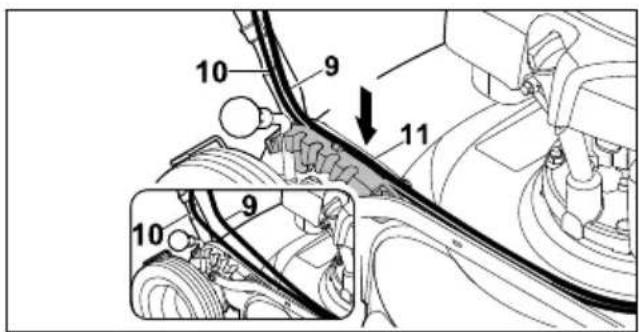

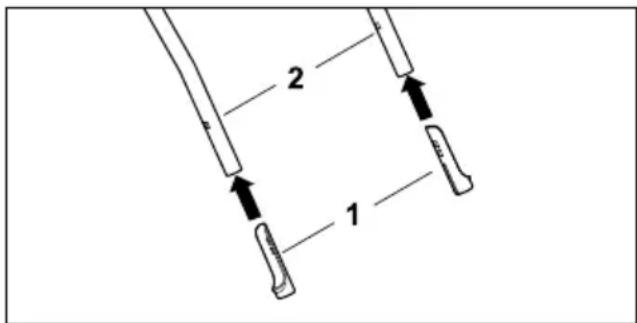

6.1 Montar o guiador

► Desligue o motor. ► Extraia o conector da vela de ignição. ► Coloque o cortador de relva numa superfície plana. ► Encaixe os casquilhos protetores (1) com o lado comprido para dentro na parte superior do guiador (2). ► Alinhe a parte superior do guiador (2) e a parte inferior do guiador (3) de modo a que os furos coincidam. ► Insira os parafusos (4), de dentro para fora, através dos furos (5). ► Enrosque os tensores rápidos (6) nos parafu‐ sos (4) e rebata-o para cima, de modo a que os tensores rápidos (6) fiquem bem encosta‐ dos ao guiador. português 5 Colocar o cortador de relva operacional 204 0478-111-9656-A► Pressione os grampos do cabo (7) na parte superior do guiador. ► Introduza os cabos tirantes (8 + 9 + 10) nos grampos do cabo (7). ► Feche os grampos do cabo (7) e deixe a tala engatar. ► Fixe o cabo tirante de paragem do motor (8) com o grampo do cabo (7) na parte superior do guiador a uma distância de a = 42 - 44 cm. ► Fixe o cabo tirante do mecanismo de transla‐ ção (9) e o cabo tirante do acionamento variá‐ vel (10) com o grampo do cabo (7) do lado direito da parte superior do guiador a uma dis‐ tância a = 42 - 44 cm. ► Introduza o cabo tirante do acionamento variá‐ vel (10) na guia (11) no segmento de engate. ► Pressione o cabo tirante do mecanismo de translação (9), passando por cima, na guia (11) no segmento de engate. ► Prima e mantenha premido o arco de comando do mecanismo de corte (12) ao gui‐ ador (13). ► Puxe o cabo arrancador (14) lentamente no sentido da guia do cabo (15). ► Engate o cabo arrancador (14) na guia do cabo (15). ► Solte o arco de comando da operação de corte (12). ► Encaixe novamente o conector da vela de ignição.

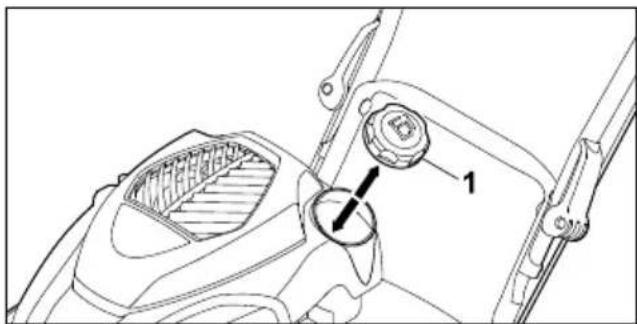

6.2 Reabastecer com óleo do

motor O óleo do motor lubrifica e arrefece o motor. A especificação do óleo do motor e o volume de enchimento estão indicados no manual de utili‐ zação do motor. AVISO ■ No estado de entrega não está abastecido óleo do motor. O ligar do motor sem ou com pouco óleo do motor pode danificar o cortador de relva.

Antes de cada processo de arranque, verifi‐ que o nível do óleo do motor e, se necessá‐ rio, reabasteça com óleo do motor. ► Reabasteça com óleo do motor conforme descrito no manual de utilização do motor. 7 Reabastecer o cortador de relva

7.1 Reabastecer o cortador de

relva AVISO ■ Se o cortador de relva não for abastecido com um combustível adequado, este pode ser danificado.

Observe o manual de utilização do motor. ► Desligue o motor. ► Coloque o cortador de relva numa superfície plana. ► Limpe a área em torno do fecho do depósito de combustível com um pano húmido. ► Rode o fecho do depósito de combustível (1) para a esquerda até poder ser removido. ► Remova o fecho do depósito de combustível. 7 Reabastecer o cortador de relva português 0478-111-9656-A 205► Utilize um funil adequado para encher com combustível de modo a que o nível fique, no mínimo, a 15 mm do rebordo do depósito de combustível. ► Coloque o fecho do depósito de combustível no depósito de combustível. ► Enrosque o fecho do depósito de combustível no sentido dos ponteiros do relógio e aperte à mão. O depósito de combustível está fechado. 8 Ajustar o cortador de relva ao utilizador

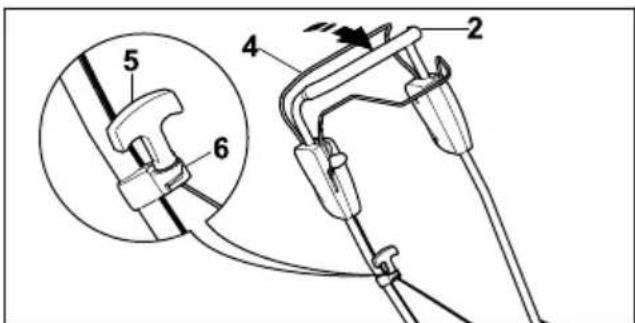

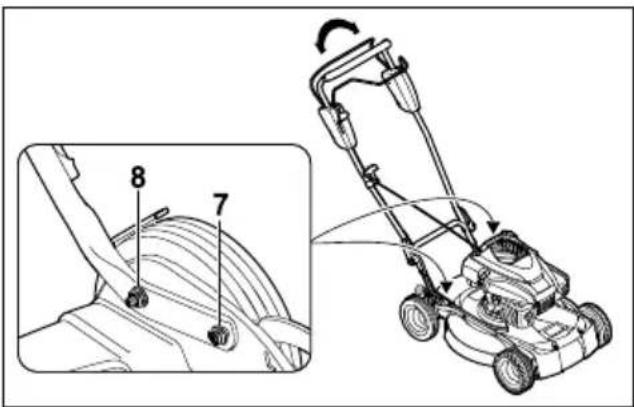

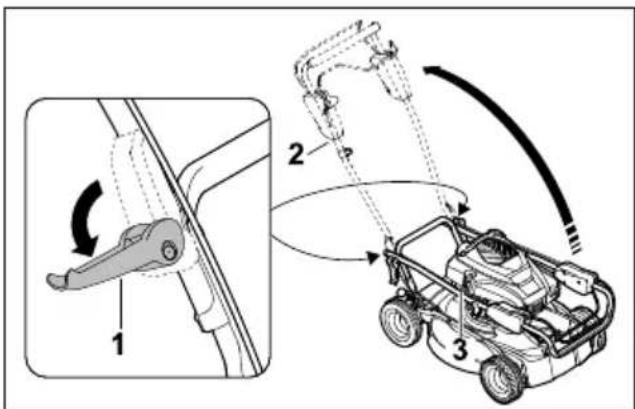

8.1 Abrir e ajustar o guiador

► Desligue o motor. ► Extraia o conector da vela de ignição. ► Coloque o cortador de relva numa superfície plana. ► Desaperte o tensor rápido (1) à esquerda e à direita. ► Abra o guiador (2) e certifique-se de que não entala os cabos tirantes (3). ► Aperte o tensor rápido (1) à esquerda e à direita. O guiador (2) está fixamente ligado ao corta‐ dor de relva. ► Prima e mantenha premido o arco de comando do mecanismo de corte (4) ao guia‐ dor (2). ► Puxe o cabo arrancador (5) lentamente no sentido da guia do cabo (6). ► Engate o cabo arrancador (5) na guia do cabo (6). ► Solte o arco de comando da operação de corte (4). ► Encaixe novamente o conector da vela de ignição. ► Desaperte as porcas (7 + 8). ► Ajuste o guiador movimentando-o para cima e para baixo e mantenha-o nessa posição. ► Aperte as porcas (7 + 8). O guiador está fixamente ligado ao cortador de relva.

8.2 Rebater o guiador

É possível rebater o guiador para transporte ou arrumação com economia de espaço. ► Desligue o motor. ► Extraia o conector da vela de ignição. ► Coloque o cortador de relva numa superfície plana. ► Prima e mantenha premido o arco de comando do mecanismo de corte ao guiador. ► Desengate o cabo arrancador da guia do cabo e passe-o lentamente de novo no sentido do motor. ► Solte o arco de comando da operação de corte. ► Segure o guiador e desaperte as porcas da união roscada do guiador. ► Rebata o guiador para a frente. 9 Arrancar e parar o motor

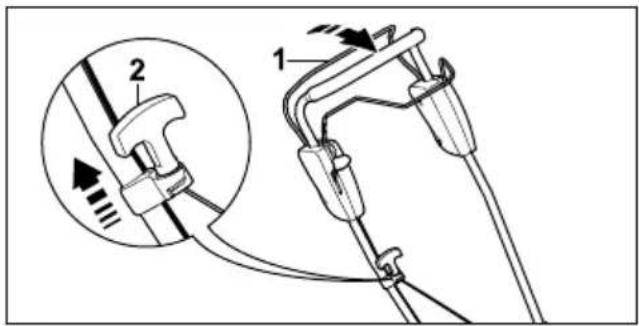

9.1 Dar arranque ao motor

► Coloque o cortador de relva numa superfície plana. português 8 Ajustar o cortador de relva ao utilizador 206 0478-111-9656-A► Prima e mantenha premido o arco de comando do mecanismo de corte (1) com a mão esquerda no sentido do guiador. ► Puxe lentamente o cabo arrancador (2) com a mão direita até sentir uma resistência. ► Puxe o cabo arrancador (2) rapidamente para fora e deixe-o enrolar até o motor estar a tra‐ balhar. ► Se o motor não arrancar: observe o manual de utilização do motor.

9.2 Desligar o motor

► Coloque o cortador de relva numa superfície plana. ► Solte o arco de comando do mecanismo de corte. O motor desliga-se. ► Saia da posição do utilizador. 10 Verificar o cortador de relva

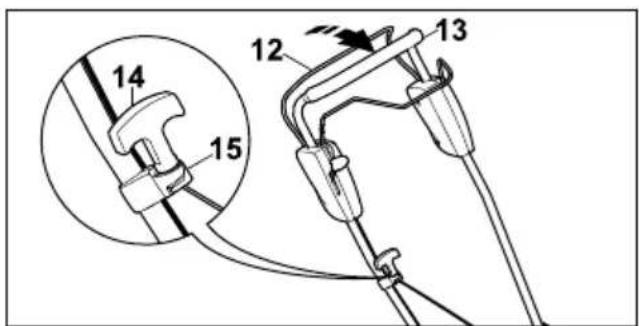

10.1 Verificar os elementos de

comando Arco de comando do mecanismo de corte e arco de comando do mecanismo de translação ► Desligue o motor. ► Puxe o arco de comando do mecanismo de corte e o arco de comando do mecanismo de translação por completo no sentido do guiador e solte-os novamente. ► Caso o arco de comando do mecanismo de corte ou o arco de comando do mecanismo de translação se moverem com dificuldade ou não regressarem de forma autónoma à posi‐ ção inicial: não utilize o cortador de relva e dirija‑se a um distribuidor oficial STIHL. O arco de comando do mecanismo de corte e o arco de comando do mecanismo de transla‐ ção está avariado.

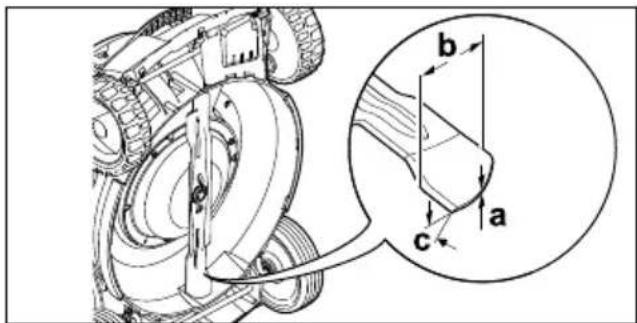

10.2 Verificar a lâmina

► Desligue o motor. ► Extraia o conector da vela de ignição. ► Coloque o cortador de relva com as rodas levantadas, 15.1. ► Meça o seguinte:

Ângulo de afiação c ► Caso a espessura mínima ou a largura mínima não sejam atingidas: Substituir as lâminas, 19.2. ► Caso o ângulo de afiação não seja respeitado: Afiar a lâmina, 19.2. ► Caso existam dúvidas: dirija-se a um distribui‐ dor oficial STIHL. 11 Trabalhar com o cortador de relva

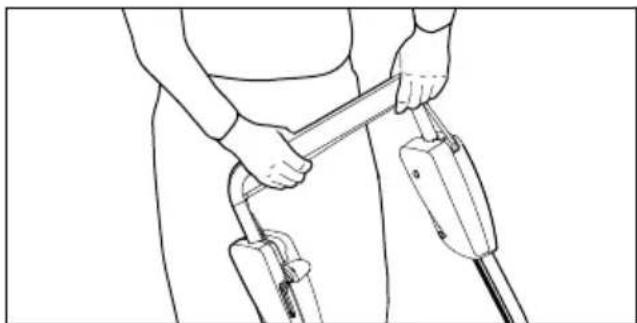

11.1 Segurar e conduzir o cortador

de relva ► Segure no guiador com ambas as mãos de modo que os polegares circundem o guiador.

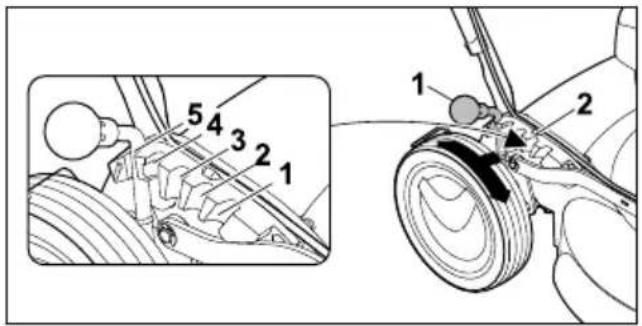

11.2 Ajustar a altura de corte

É possível regular 5 alturas de corte diferentes:

70 mm = posição 5 Ajustar a altura de corte ► Desligue o motor. A lâmina não pode rodar. ► Coloque o cortador de relva numa superfície plana. 10 Verificar o cortador de relva português 0478-111-9656-A 207► Empurre a alavanca (1) para fora no sentido da roda traseira e mantenha-a nessa posição. ► Coloque a alavanca (1) na posição dese‐ jada (2) e deixe-a engatar.

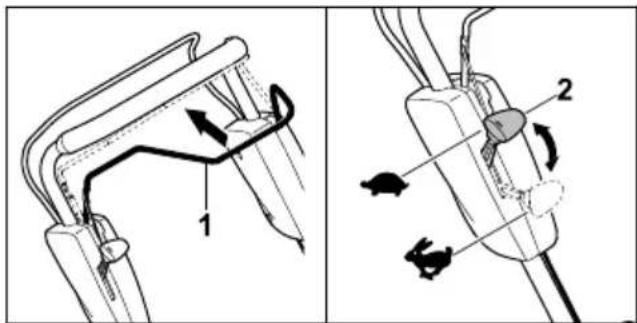

11.3.1 Ligar o mecanismo de translação

AVISO ► Para evitar danos no aparelho, acione a alavanca do acionamento variável apenas com o motor a trabalhar. ► Coloque o cortador de relva numa superfície plana. ► Ligue o motor. ► Puxe o arco de comando do mecanismo de translação (1) por completo na direção do gui‐ ador e segure nesse componente de modo a que o polegar circunde o guiador. O cortador de relva começa a deslocar-se. Aumentar a velocidade de marcha: ► Empurre a alavanca do acionamento variá‐ vel (2) para a frente durante a marcha, na direção

Reduzir a velocidade de marcha: ► Empurre a alavanca do acionamento variá‐ vel (2) para trás durante a marcha, na direção

11.3.2 Desligar o mecanismo de translação

► Solte o arco de comando do mecanismo de translação. ► Aguarde até que o cortador de relva fique imó‐ vel.

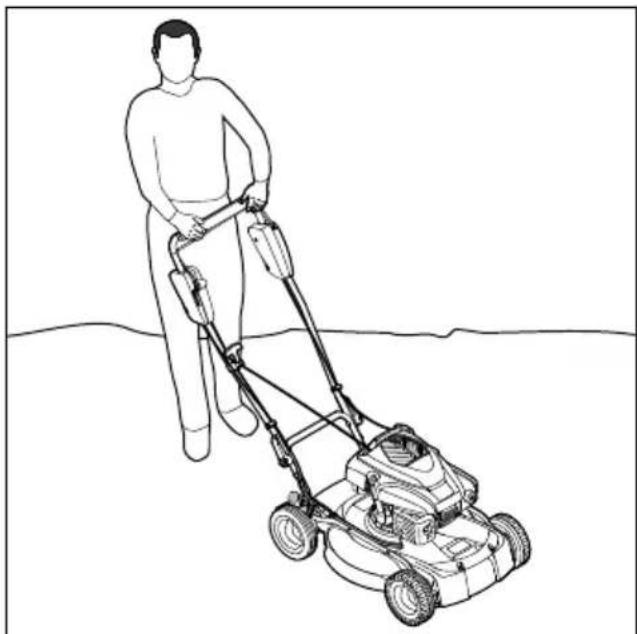

No mulching, a relva cortada é triturada várias vezes, graças à condução especial do fluxo de ar na zona da lâmina, sendo novamente soprada em direção à relva. O material a cortar perma‐ nece sobre o relvado, onde se decompõe facil‐ mente, servindo como adubo natural. Para obter uma relva bonita e espessa, é necessário fazer um mulching frequente. Durante este processo, o corte deve ser feito a um terço da altura da relva. Requisitos para um bom resultado de mulching:

Frequência: Na primavera (período de cresci‐ mento principal), pelo menos 2 vezes por semana. No verão e no outono 1 vez por semana.

Trabalhe de preferência com a relva seca.

Utilize lâminas de corte bem afiadas.

Selecione uma velocidade de avanço baixa.

Varie o sentido de corte e tenha em atenção a sobreposição das filas de corte.

Corte a relva muito alta sempre por etapas. ► Se estiver a trabalhar com o mecanismo de translação ligado: conduza o cortador de relva para a frente de forma controlada. ► Se estiver a trabalhar com o mecanismo de translação desligado: Empurre o cortador de relva para a frente de forma lenta e contro‐ lada. 12 Após o trabalho

12.1 Após o trabalho

► Desligue o motor. português 12 Após o trabalho 208 0478-111-9656-A► Caso o cortador de relva esteja molhado: deixe o cortador de relva secar. ► Limpe o cortador de relva. 13 Transporte

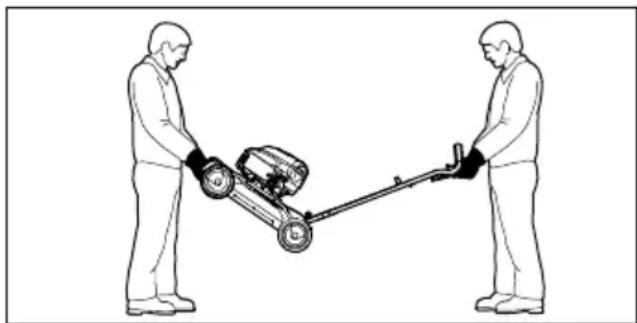

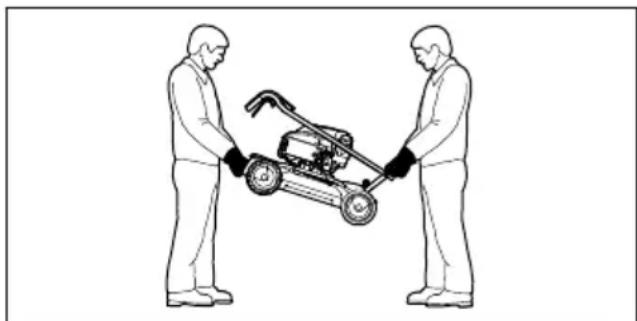

13.1 Transportar o cortador de relva

► Desligue o motor. A lâmina não pode rodar. ► Extraia o conector da vela de ignição. Empurrar o cortador de relva ► Empurre o cortador de relva para a frente de forma lenta e controlada. Transportar o cortador de relva à mão ► Use luvas de proteção de material resistente. ► Caso o cortador de relva seja transportado com o guiador aberto: ► Uma pessoa deverá segurar na parte dian‐ teira do cortador de relva com ambas as mãos na pega de transporte dianteira e uma segunda pessoa deverá segurar no guiador com ambas as mãos. ► O cortador de relva deverá ser levantado e transportado por duas pessoas. ► Caso o cortador de relva seja transportado com o guiador rebatido: ► Rebata o guiador. ► Uma pessoa deverá segurar na parte dian‐ teira do cortador de relva com ambas as mãos na pega de transporte dianteira e uma segunda pessoa deverá segurar na pega de transporte traseira com ambas as mãos. ► O cortador de relva deverá ser levantado e transportado por duas pessoas. Transportar o cortador de relva num veículo ► Fixe o cortador de relva na vertical de modo que não possa tombar nem mover-se. 14 Armazenamento

14.1 Guardar o cortador de relva

► Desligue o motor e deixe-o arrefecer. ► Extraia o conector da vela de ignição. ► Guarde o cortador de relva de modo a que estejam reunidas as seguintes condições:

O cortador de relva está fora do alcance das crianças.

O cortador de relva não pode tombar.

O cortador de relva não pode deslocar-se. Se o cortador de relva for guardado durante mais de 3 meses: ► Deixe trabalhar até esvaziar o depósito do combustível. ► Solicite a limpeza do depósito de combustí‐ vel junto de um distribuidor oficial STIHL. ► Mude o óleo do motor conforme indicado no manual de utilização do motor. ► Desaperte a vela de ignição. ATENÇÃO ■ Se o cabo arrancador for puxado para fora com o conector da vela de ignição removido, poderão sair faíscas. As faíscas podem provo‐ car incêndios e explosões em ambientes facil‐ mente inflamáveis ou explosivos. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.

Mantenha o conector da vela de igni‐ ção afastado da abertura da vela de ignição. ► Puxe o cabo arrancador várias vezes para fora e deixe-o enrolar. ► Enrosque e aperte bem a vela de ignição. 15 Limpeza

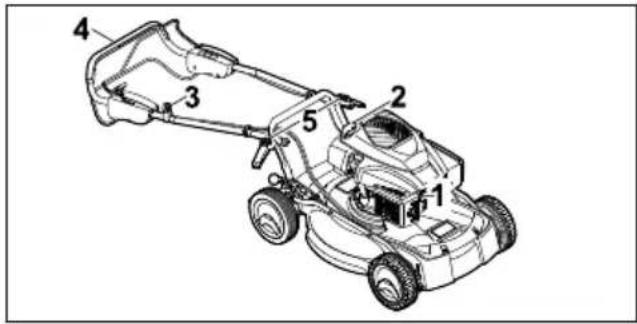

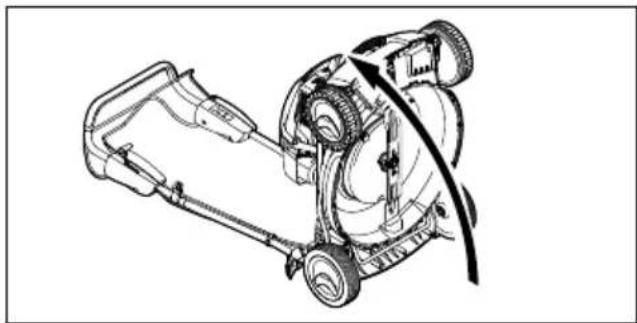

15.1 Colocar o cortador de relva

com as rodas levantadas ► Deixe trabalhar até esvaziar o depósito do combustível. O motor desliga-se. ► Coloque o cortador de relva numa superfície plana.

Ajuste a altura de corte na posição 1, 11.2. 13 Transporte português 0478-111-9656-A 209► Extraia o conector da vela de ignição (1). ► Desengate o cabo arrancador (2) da guia do cabo (3). ► Segure no guiador (4) e abra os tensores rápi‐ dos (5). ► Pouse o guiador (4) para trás. ► Coloque o cortador de relva com as rodas levantadas para trás.

15.2 Limpar o cortador de relva

► Desligue o motor. ► Deixe arrefecer o cortador de relva. ► Retire o conector da vela de ignição. ► Limpe o cortador de relva com um pano húmido. ► Limpe as ranhuras de ventilação com um pin‐ cel. ► Coloque o cortador de relva com as rodas levantadas. ► Limpe a área em torno da lâmina e a lâmina com uma tala de madeira, com uma escova macia ou com um pano húmido. 16 Fazer a manutenção

16.1 Intervalos de manutenção

Os intervalos de manutenção são definidos em função das condições do próprio ambiente e das condições de trabalho. A STIHL recomenda os seguintes intervalos de manutenção: Motor ► Efetue a manutenção do motor conforme indi‐ cado no manual de utilização do motor. Cortador de relva ► A verificação do cortador de relva deve ser feita uma vez por ano por um distribuidor ofi‐ cial STIHL.

► Desligue o motor. ► Extraia o conector da vela de ignição. ► Coloque o cortador de relva com as rodas levantadas. ► Segure na lâmina (1). ► Desenrosque o parafuso (2) e remova-o com a anilha (3). ► Remova a lâmina (1). ► Elimine o parafuso (2) e a anilha (3). Ao montar a lâmina (1), utilize um parafuso novo e uma anilha nova.

16.2.2 Montar a lâmina

► Desligue o motor. ► Extraia o conector da vela de ignição. ► Coloque o cortador de relva com as rodas levantadas. ► Coloque a nova anilha (1) no novo para‐ fuso (2). ► Aplique o fixador de parafusos Loctite 243 na rosca do parafuso (2). ► Coloque a lâmina (3) de modo que as eleva‐ ções da superfície de contacto engatem nos entalhes da lâmina (3). ► Enrosque o parafuso (2) juntamente com a anilha (1). português 16 Fazer a manutenção 210 0478-111-9656-A► Segure na lâmina (3). ► Aperte o parafuso (2) com 65 Nm.

16.3 Afiar e equilibrar a lâmina

É necessária muita prática para afiar e equilibrar corretamente a lâmina. A STIHL aconselha a que a lâmina seja afiada e equilibrada por um distribuidor oficial STIHL. ATENÇÃO ■ Os gumes da lâmina são afiados. O utilizador pode cortar-se. ► Use luvas de proteção de material resis‐ tente. ► Desligue o motor. ► Retire o conector da vela de ignição. ► Coloque o cortador de relva com as rodas levantadas. ► Desmonte a lâmina. ► Afie a lâmina. Respeite o ângulo de afiação e arrefeça a lâmina, 19.2. A lâmina não pode adquirir uma tonalidade azul ao ser afiada. ► Monte a lâmina. ► Caso existam dúvidas: dirija-se a um distribui‐ dor oficial STIHL. 17 Reparar

17.1 Reparar o cortador de relva

O utilizador não pode reparar o cortador de relva e a lâmina de forma autónoma. ► Caso o cortador de relva ou a lâmina estejam danificados: não utilize o cortador de relva nem a lâmina e dirija-se a um distribuidor ofi‐ cial STIHL. ► Caso as placas informativas estejam ilegíveis ou danificadas: solicite a substituição das pla‐ cas informativas junto de um distribuidor ofi‐ cial STIHL. 18 Eliminação de avarias

18.1 Resolver avarias do cortador de relva

Avaria Causa Solução Não é possí‐ vel ligar o motor. O arco de comando do meca‐ nismo de corte não está pre‐ mido. ► Dê arranque ao motor conforme descrito no pres‐ ente manual de utilização. O depósito do combustível está vazio. ► Reabasteça o cortador de relva. A conduta do combustível está obstruída. ► Dirija-se a um distribuidor oficial STIHL. O combustível no depósito é de má qualidade, está sujo ou já é velho. ► Utilizar gasolina sem chumbo de marca novo. O filtro de ar está sujo. ► Dirija-se a um distribuidor oficial STIHL. O conector da vela de ignição foi retirado da vela de ignição ou o cabo de ignição não está bem ligado ao conector. ► Encaixe o conector da vela de ignição. ► Verifique a ligação entre o cabo de ignição e o conector. A vela de ignição tem fuligem, está danificada ou existe uma distância incorreta dos elétro‐ dos. ► Limpe ou substitua a vela de ignição. ► Ajuste a distância dos elétrodos. A resistência na lâmina é dema‐ siado elevada. ► Defina uma altura de corte superior. ► Ligue o motor sobre relva mais curta. Dificuldades ao dar arran‐ que ao motor ou a potência O cárter do cortador de relva está entupido. Limpe o cortador de relva. 17 Reparar português 0478-111-9656-A 211Avaria Causa Solução do motor dimi‐ nui. A altura de corte está ajustada numa posição demasiado baixa ou a velocidade de avanço é demasiado elevada. Adapte a altura de corte ou corte a relva mais deva‐ gar. Há água no depósito de com‐ bustível e no carburador ou o carburador está entupido. Esvazie o depósito de combustível, limpe a conduta do combustível e o carburador. O depósito do combustível está sujo. Dirija-se a um distribuidor oficial STIHL. O filtro de ar está sujo. Dirija-se a um distribuidor oficial STIHL. A vela de ignição tem fuligem. Limpe ou substitua a vela de ignição. O motor fica muito quente. O nível do óleo do motor é demasiado reduzido. Reabasteça com óleo do motor ou mude-o, con‐ forme descrito no manual de utilização do motor. As alhetas de refrigeração estão sujas. Limpe o cortador de relva. O cortador de relva vibra fortemente. A lâmina está danificada. Substitua a lâmina. A lâmina não está corretamente montada. Monte a lâmina. A relva não é corretamente cortada. A lâmina está embotada ou gasta. Afie ou substitua a lâmina. 19 Dados técnicos

Potência: 2,2 kW (3,0 CV) às 2800 rpm

Ângulo de afiação = 30°

19.3 Valores de ruído e de vibração

O valor K referente ao nível de pressão acústica é de 2 dB(A). O valor K referente ao nível de potência acústica é de 2,2 dB(A). O valor K refe‐ rente aos valores de vibração é de 1,60 m/s².

Nível de pressão acústica L

Nível de potência acústica L

medido de acordo com a EN 12096, guiador: 3,20 m/s² É possível consultar informações sobre o cum‐ primento da diretiva 2002/44/EC relativa à infor‐ mação sobre os agentes físicos (vibrações) em www.stihl.com/vib .

REACH designa um decreto CE para registar, avaliar e autorizar produtos químicos. Informações para cumprir o decreto REACH podem ser consultadas no site www.stihl.com/ reach . 20 Peças de reposição e acessórios

20.1 Peças de reposição e acessó‐

rios Estes símbolos identificam peças de reposição originais da STIHL e acessó‐ rios originais da STIHL. A STIHL recomenda a utilização de peças de reposição originais da STIHL e acessórios origi‐ nais da STIHL. português 19 Dados técnicos 212 0478-111-9656-APeças de reposição e acessórios de outros fabri‐ cantes não podem ser avaliados pela STIHL quanto a fiabilidade, segurança e adequação apesar do constante acompanhamento omer‐ cado e a STIHL não se pode responsabilizar pela sua utilização. As peças de reposição originais da STIHL e os acessórios originais da STIHL estão disponíveis num revendedor especializado da STIHL.

20.2 Peças de reposição importan‐

tes A firma STIHL não se responsabiliza por quais‐ quer danos pessoais e materiais resultantes da utilização de componentes e peças de reposição não aprovadas.

Parafuso da lâmina: 9008 319 9075

É possível consultar informações sobre a elimi‐ nação junto da administração local ou num distri‐ buidor oficial STIHL. A eliminação inadequada pode ser nociva para a saúde e poluir o ambiente. ► Entregue os produtos STIHL, incluindo emba‐ lagens, num ponto de recolha adequado para reciclagem, em conformidade com os regula‐ mentos locais. ► Não elimine juntamente com o lixo doméstico. 22 Declaração de conformi‐ dade CE

Identificação de série: 6383 satisfaz as disposições aplicáveis das diretivas 2000/14/EC, 2006/42/EC, 2014/30/EU e 2011/65/EU e foi desenvolvido e produzido em conformidade com as versões válidas à data da produção das seguintes normas: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982. Nome e endereço da entidade nomeada envol‐ vida: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, Alemanha Para determinar o nível de potência acústica medido e garantido, foram respeitados os termos da diretiva 2000/14/EC, anexo VIII.

Nível de potência acústica medido: 91,2 dB(A)

Nível de potência acústica garantido: 93 dB(A) A documentação técnica está guardada junto da autorização do produto da STIHL Tirol GmbH. O ano de fabrico e o número de máquina encon‐ tram-se indicados no cortador de relva. Langkampfen, 02.01.2020 STIHL Tirol GmbH em representação de Matthias Fleischer, responsável pela área de Pesquisa e Desenvolvimento em representação de Sven Zimmermann, responsável pela área da Qualidade Inhoudsopgave
