HASZNÁLATI ÚTMUTATÓ RM 4 RV STIHL

• Előszó p. 180
• 2 Erre a használati útmutatóra vonatkozó információk p. 181
• 3 Áttekintés p. 181
• 4 Biztonsági tudnivalók p. 182
• 5 A fűnyíró gép működőképes állapotba hel‐ yezése p. 187
• 6 A fűnyíró gép összeszerelése p. 188
• 7 A fűnyíró gép tankolása 8 A fűnyíró gép beállítása a felhasználóhoz p. 189

• 9 A motor indítása és leállítása p. 190
• 10 A fűnyíró gép ellenőrzése p. 190
• 11 Munkavégzés a fűnyíró géppel p. 190
• 12 Munka után p. 192
• 13 Szállítás p. 192
• 14 Tárolás p. 192
• 15 Tisztítás p. 192
• 16 Karbantartás p. 193
• 17 Javítás p. 194
• 18 Hibaelhárítás p. 194
• 19 Műszaki adatok p. 195
• 20 Pótalkatrészek és tartozékok p. 195
• 21 Ártalmatlanítás p. 196
• 22 EK Megfelelőségi nyilatkozat 1 Előszó Tisztelt Vásárlónk! Örömünkre szolgál, hogy STIHL-termék mellett döntött. Termékeink fejlesztése és gyártása csúcsminőségben történik, ügyfeleink szükségle‐ teinek megfelelően. Így magas megbízhatóságú termékek jönnek létre, amelyek az extrém igény‐ bevétel próbáját is kiállják. A STIHL a szervizelés terén is csúcsminőséget nyújt Önnek. Márkaszervizeink szakértő tanács‐ adást és betanítást, valamint átfogó műszaki segítséget nyújtanak. A STIHL elkötelezett a környezettel szembeni fenntartható és felelősségteljes eljárások mellett. A jelen használati utasítás támogatást ad, hogy Ön biztonságos és környezetbarát módon hasz‐ nálhassa STIHL-termékét, annak hosszú élettar‐ tamán keresztül. Köszönjük bizalmát és sok örömet kívánunk a STIHL-termék használatához. Dr. Nikolas Stihl FONTOS! HASZNÁLAT ELŐTT OLVASSA EL, ÉS ŐRIZZE MEG. magyar 180 0478-111-9656-A © ANDREAS STIHL AG & Co. KG 2022 0478-111-9656-A. VA2.B22. Klórmentesen fehérített papírra nyomtatott. A nyomdafesték növényi olajokat tartalmaz, a papír újból felhasználható. Az eredeti használati útmutató fordítása 0000009472_006_H2 Erre a használati útmuta‐ tóra vonatkozó információk p. 196

2.1 Vonatkozó dokumentumok

Ez a használati utasítás a 2006/42/EC jelű EK- irányelv értelmében a gyártó által kiadott eredeti használati útmutatónak minősül. A helyi biztonsági előírások vannak érvényben. ► A jelen használati utasítás mellett olvassa el, értelmezze és őrizze meg a következő doku‐ mentumokat:

A Kohler HD675 motor használati utasítása

2.2 A figyelmeztetések jelölése a

szövegben VESZÉLY ■ Olyan veszélyekre utal, amelyek súlyos sérü‐ léseket vagy halált okozhatnak. ► A megnevezett intézkedésekkel súlyos sérülések vagy halál kerülhető el. FIGYELMEZTETÉS ■ Olyan veszélyekre utal, amelyek súlyos sérü‐ léseket vagy halált okozhatnak. ► A megnevezett intézkedésekkel súlyos sérülések vagy halál kerülhető el. TUDNIVALÓ ■ Olyan veszélyekre utal, amelyek anyagi káro‐ kat okozhatnak. ► A megnevezett intézkedésekkel anyagi károk kerülhetők el.

2.3 Szimbólumok a szövegben

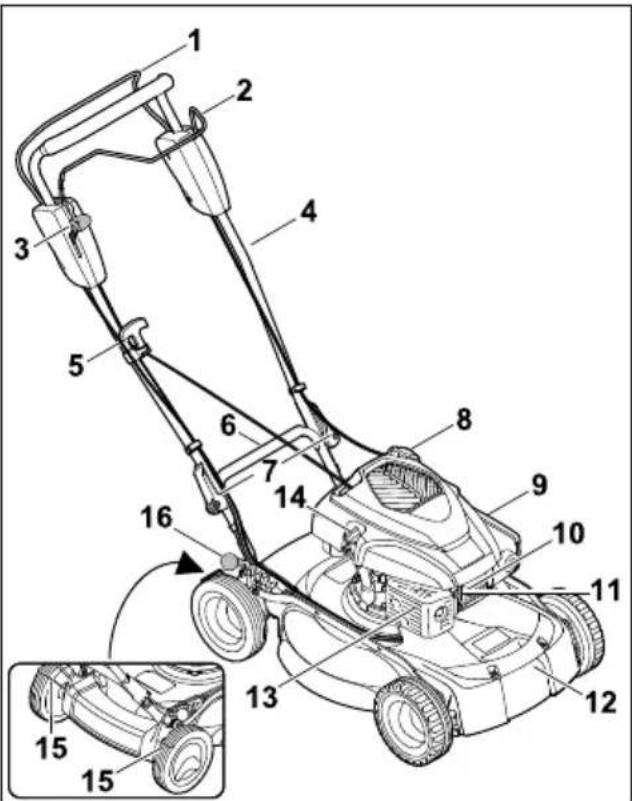

Ez a szimbólum e használati útmutató egyik fejezetére utal. 3 Áttekintés

1 A nyírás kapcsolókarja A nyírás kapcsolókarjával indítható be és állít‐ ható le a motor. 2 A kerékhajtás kapcsolókarja A kerékhajtás kapcsolókarjával indítható be és állítható le a motor. 3 Kar A karral a kerékhajtás sebességét lehet beál‐ lítani. 4 Tolókar A tolókarral lehet a fűnyíró gépet tartani, vezetni és szállítani. 5 Indítózsinór Az indítózsinórral lehet a motort beindítani. 6 Hátsó szállítófogantyú A szállítófogantyúval szállítható a fűnyíró gép. 7 Gyorsan állítható rögzítőkarok A gyorsan állítható rögzítőkarok rögzítik a fűnyíró gép tolókarját. 8 Az üzemanyagtartály zárósapkája Az üzemanyagtartály zárósapkája zárja le a benzin betöltésére szolgáló nyílást. 9 Szűrőfedél A szűrőfedél alatt található a légszűrő. 2 Erre a használati útmutatóra vonatkozó információk magyar 0478-111-9656-A 18110 Gyertyapipa A gyertyapipa köti össze a gyújtóvezetéket a gyújtógyertyával. 11 Gyújtógyertya A gyújtógyertya gyújtja be a motoron belül az üzemanyag-levegő keveréket. 12 Első szállítófogantyú A szállítófogantyúval szállítható a fűnyíró gép. 13 Hangtompító A hangtompító csökkenti a fűnyíró gép zajki‐ bocsátását. 14 A motorolajtartály zárósapkája A motorolajtartály zárósapkája zárja le a motorolaj betöltésére szolgáló nyílást. 15 Keréklehúzó A keréklehúzóval tisztíthatók a hátsó kerekek. 16 Kar A karral állítható be a vágási magasság.

A fűnyíró gépen szimbólumok lehetnek, amelyek a következőket jelentik:

Ez a szimbólum a fűnyíró gép tömegét adja meg.

Garantált zajteljesítményszint a 2000/14/EC irányelv szerint dB(A) egy‐ ségben, a termékek zajkibocsátásának összehasonlíthatóságához. Ez a szimbólum jelzi az üzemanyagtar‐ tály zárósapkáját. Ez a szimbólum jelzi a motorolajtartály zárósapkáját. Indítsa be a motort. Állítsa le a motort. A kerékhajtás bekapcsolása. Ebben az állásban a fűnyíró gép maxi‐ mális sebességgel működik. Ebben az állásban a fűnyíró gép a leg‐ alacsonyabb sebességgel működik. 4 Biztonsági tudnivalók

4.1 Figyelmeztető szimbólumok

A fűnyíró gép figyelmeztető szimbólumai a követ‐ kezőket jelentik: Tartsa be a biztonsági utasításokat és a kapcsolódó intézkedéseket. Olvassa el, értelmezze és őrizze meg a használati utasítást. Vegye figyelembe a felverődő tár‐ gyakra vonatkozó biztonsági előíráso‐ kat és a kapcsolódó intézkedéseket. Ne érintse meg a forgó kést. Húzza le a gyertyapipát szállítás, táro‐ lás, karbantartás vagy javítás előtt. Tartsa be a biztonsági távolságot.

4.2 Rendeltetésszerű használat

A STIHL RM 4.0 RV fűnyíró gépet fű nyírására terveztük. FIGYELMEZTETÉS

Súlyos vagy halálos személyi sérüléseket és anyagi kárt okozhat azzal, ha nem rendelte‐ tésszerűen használja a fűnyíró gépet.

A fűnyíró gépet a jelen használati utasítás‐ ban és a motor használati utasításában leír‐ tak szerint kell használni.

4.3 A felhasználóval szembeni

követelmények FIGYELMEZTETÉS

Az eligazításban nem részesült felhasználók nem ismerik és nem tudják felmérni a fűnyíró géppel járó veszélyeket. Az ilyen felhasználók, illetve más személyek súlyos, akár halálos sérüléseket szenvedhetnek. ► Olvassuk el, értelmezzük és őrizzük meg a használati utasítást. magyar 4 Biztonsági tudnivalók 182 0478-111-9656-A► Ha a fűnyíró gépet más személynek adjuk tovább: A fűnyíró gép és a motor használati utasítását is mellékelni kell.

Győződjünk meg arról, hogy a felhasználó eleget tesz a következő követelményeknek:

A felhasználó kipihent.

A felhasználó fizikailag, érzékszervileg és mentálisan képes működtetni, vala‐ mint használni a fűnyíró gépet. Ha a fel‐ használó fizikailag, érzékszervileg vagy mentálisan akadályoztatott, akkor csak felelős személy felügyelete vagy irány‐ ítása alatt dolgozhat a géppel.

A felhasználó ismeri és fel tudja mérni a fűnyíró géppel járó veszélyeket.

A felhasználó tisztában van azzal, hogy felelős a balesetekért és a károkozá‐ sért.

A felhasználó nagykorú, vagy az adott ország szabályozásai értelmében felü‐ gyelettel szakmai képzésben vesz részt.

A felhasználó egy STIHL szakszerviz vagy szakértő által oktatásban részesült a fűnyíró gép első használata előtt.

A felhasználó nincs alkohol, gyógyszer vagy kábítószer befolyása alatt. ► Bizonytalanság esetén: Keressük fel vala‐ melyik STIHL szakszervizt.

4.4 Ruházat és felszerelés

A gép működés közben nagy sebességgel repíthet fel tárgyakat. A felhasználó ennek következtében megsérülhet.

Viseljen hosszú, ellenálló anyagból készült nadrágot. ■ Munka közben zaj keletkezik. A zaj károsít‐ hatja a hallást. ► Viseljen hallásvédőt. ■ Munka közben a por felkavarodhat. A beléleg‐ zett por károsíthatja az egészséget és aller‐ giás reakciókat válthat ki.

Por felkavarása esetén: viseljen porvédő maszkot. ■ A nem megfelelő ruházat beakadhat a fába, bozótba és a fűnyíró gépbe. A nem megfelelő ruházatot viselő felhasználó súlyos sérülése‐ ket szenvedhet.

Viseljen szorosan testhez simuló ruházatot. ► Ne viseljen sálat és ékszert. ■ Tisztítás, karbantartás vagy szállítás során a felhasználó hozzáérhet a késhez. A felhasz‐ náló ennek következtében megsérülhet.

Viseljen ellenálló anyagból készült munka‐ kesztyűt. ■ Ha a felhasználó nem megfelelő lábbelit visel, megcsúszhat. A felhasználó ennek következ‐ tében megsérülhet.

Csúszásmentes talpú, erős, zárt lábbelit viseljen. ■ A kések élezése során az anyag részecskéi szétszóródhatnak. A felhasználó ennek követ‐ keztében megsérülhet.

Viseljen szorosan illeszkedő védőszemüve‐ get. A megfelelő védőszemüvegeket az EN 166 szabvány vagy az adott ország elő‐ írásai szerint tesztelték, ezek a megfelelő jelöléssel ellátva, kereskedelmi forgalom‐ ban kaphatók.

Viseljen ellenálló anyagból készült munka‐ kesztyűt.

4.5 A kezelő munkaterülete és a

környezet FIGYELMEZTETÉS ■ A kívülálló személyek, gyermekek és állatok nem ismerik, valamint nem tudják felmérni a fűnyíró géppel és a felverődő tárgyakkal járó veszélyeket. Ez súlyos, akár halálos sérülése‐ ket okozhat a kívülállóknál, a gyermekeknél és az állatoknál, valamint anyagi károkat idézhet elő. ► A kívülálló személyeket, gyermek‐ eket és állatokat távol kell tartani a munkaterülettől. ► Tartsunk kellő távolságot a tárgyaktól. ► Ne hagyjuk felügyelet nélkül a fűnyíró gépet. ► Győződjünk meg arról, hogy gyermekek nem játszhatnak a fűnyíró géppel. ■ A motor működése közben forró kipufogógá‐ zok áramlanak ki a hangtompítóból. A forró kipufogógázok meggyújthatják a gyúlékony anyagokat, és tüzet okozhatnak.

Ügyeljünk arra, hogy a kipufogógáz ne ára‐ moljon gyúlékony anyagokra.

4.6 Biztonságos állapot

A fűnyíró gép akkor van üzembiztos állapotban, ha teljesülnek az alábbi feltételek:

A fűnyíró gép sérülésmentes.

Nem folyik a benzin a fűnyíró gépből.

Az üzemanyagtartály zárósapkája zárva van.

Nem folyik a motorolaj a fűnyíró gépből.

A motorolajtartály zárósapkája zárva van.

A fűnyíró gép tiszta. 4 Biztonsági tudnivalók magyar 0478-111-9656-A 183– A kezelőelemek működnek, és azokat nem alakították át.

A kés előírás szerint van felszerelve.

Eredeti STIHL tartozékokat építettek a fűnyíró gépbe.

A tartozék előírás szerint van beszerelve.

A rugós mechanizmusok épek és működőké‐ pesek.

A nyírás kapcsolókarjának felengedésekor a motor leáll. FIGYELMEZTETÉS ■ Nem üzembiztos állapotban előfordulhat, hogy az alkatrészek nem működnek megfelelően, üzemen kívül kerülnek a biztonsági berende‐ zések és üzemanyag folyik ki a gépből. Ez súlyos, akár halálos személyi sérülésekkel jár‐ hat.

Sérülésmentes fűnyíró géppel dolgozzunk. ► Ha benzin folyik a fűnyíró gépből: Ne dol‐ gozzunk a fűnyíró géppel, és keressük fel valamelyik STIHL szakszervizt.

Zárjuk vissza az üzemanyagtartály záró‐ sapkáját. ► Ha motorolaj folyik a fűnyíró gépből: Ne dol‐ gozzunk a fűnyíró géppel, és keressük fel valamelyik STIHL szakszervizt.

Zárjuk vissza a motorolajtartály zárósapká‐ ját. ► Ha a fűnyíró gép szennyezett: Tisztítsuk meg a fűnyíró gépet. ► Ne alakítsuk át a fűnyíró gépet és a gép biztonsági rendszereit. ► Tilos a fűnyíró gépen a benzinmotor teljesít‐ ményének vagy fordulatszámának módosí‐ tására irányuló bármilyen beavatkozást végezni.

Ha nem működnek a kezelőelemek: Ne dol‐ gozzunk a fűnyíró géppel. ► A rugós mechanizmusokban tárolt energia felszabadulhat. ► Eredeti STIHL tartozékokat építsünk a fűnyíró gépbe. ► A kést a jelen használati utasításban leírtak szerint kell beszerelni. ► A tartozékokat a jelen használati utasítás‐ ban és a tartozék használati utasításában megadott módon kell felszerelni.

Ne helyezzünk tárgyakat a fűnyíró gép nyí‐ lásaiba. ► Az elhasználódott vagy sérült tájékoztató táblákat ki kell cserélni. ► Bizonytalanság esetén: Keressük fel vala‐ melyik STIHL szakszervizt.

A kés akkor van biztonságos állapotban, ha telje‐ sülnek az alábbi feltételek:

A kés és a kapcsolódó alkatrészek sérülés‐ mentesek.

A kés nincs eldeformálódva.

A kés előírás szerint van felszerelve.

A kés megfelelően meg van élezve.

A kés megfelelően ki van egyensúlyozva.

A kés vastagsága és szélessége az előírt minimális értéknél nem kisebb,

Az élezési szöget betartották,

FIGYELMEZTETÉS ■ Nem biztonságos állapotban a kés részei fella‐ zulhatnak és kirepülhetnek. Ez súlyos szemé‐ lyi sérülésekkel járhat.

Ép késsel és alkatrészekkel dolgozzunk. ► A kést előírás szerint szereljük be. ► A kést előírás szerint élezzük meg. ► Amennyiben a kés vastagsága vagy széles‐ sége kisebb az előírt minimális értékeknél: Cseréljük ki a kést.

A kést STIHL szakszervizzel egyensúlyoz‐ tassuk ki. ► Bizonytalanság esetén: Keressük fel vala‐ melyik STIHL szakszervizt.

4.7 Üzemanyag és tankolás

Ehhez a fűnyíró géphez üzemanyagként ben‐ zint kell használni. A benzin rendkívül gyúlé‐ kony. A benzin nyílt láng vagy forró tárgyak hatására belobbanhat vagy felrobbanhat. Ez súlyos, akár halálos személyi sérülésekhez, illetve anyagi károkhoz vezethet.

Óvjuk a benzint hőtől és nyílt lángtól. ► Ügyeljünk arra, hogy ne folyjon mellé a benzin. ► Ha a benzin melléfolyik: Itassuk fel a kiöm‐ lött benzint egy kendővel, és csak azután indítsuk be a motort, hogy a fűnyíró gép mindegyik része megszáradt.

Tilos a dohányzás! ► Tilos az üzemanyagot nyílt láng közelében betölteni. ► Az üzemanyag betöltése előtt állítsuk le, és hagyjuk lehűlni a motort. ► Ha le kell üríteni a tartályt: A műveletet a szabadban végezzük. ► A motort a tankolás helyszínétől legalább 3 méteres távolságban indítsuk be. magyar 4 Biztonsági tudnivalók 184 0478-111-9656-A► Soha ne legyen benzin a fűnyíró gép üzem‐ anyagtartályában, ha a gépet épületen belül tároljuk.

A benzingőzök belélegzése mérgezést okoz‐ hat. ► Ne lélegezzük be a benzingőzöket. ► A fűnyíró gépet jól szellőző helyen tankol‐ juk. ■ Üzem közben a fűnyíró gép felmelegszik. A benzin kitágul, és az üzemanyagtartályban túl‐ nyomás keletkezik. Ha az üzemanyagtartály zárósapkája nincs a helyén, a benzin kifröcs‐ csenhet. A kifröccsenő benzin meggyulladhat. A felhasználó ennek következtében súlyosan megsérülhet.

Mielőtt levennénk az üzemanyagtartály zárósapkáját, hagyjuk lehűlni a fűnyíró gépet.

A benzinnel átitatódott ruházat könnyen megy‐ gyulladhat. Ez súlyos, akár halálos személyi sérülésekhez, illetve anyagi károkhoz vezet‐ het.

Ha benzin kerül a ruházatra: Cseréljük le a ruházatot. ■ A benzin környezetkárosító lehet. ► Ügyeljünk arra, hogy ne folyjon mellé az üzemanyag. ► A benzint előírásszerűen kell ártalmatlaní‐ tani. ■ A benzin bőrre vagy szembe kerülve bőr-, illetve szemirritációt okozhat. ► Kerüljük az érintkezést a benzinnel. ► Ha a folyadék a bőrre kerül: Mossuk le bő vízzel és szappannal az érintett bőrfelületet. ► Ha a folyadék szembe kerül: Legalább 15 percen keresztül öblítsük a szemet bő víz‐ zel, és orvoshoz kell fordulni.

A fűnyíró gép gyújtóberendezése szikrákat kelt. A szikrák kijuthatnak a gyújtóberendezés‐ ből, és gyúlékony vagy robbanásveszélyes környezetben tüzet vagy robbanást idézhetnek elő. Ez súlyos, akár halálos személyi sérülé‐ sekhez, illetve anyagi károkhoz vezethet.

A motor használati utasításában megadott gyújtógyertyákat kell használni. ► Csavarjuk be és húzzuk meg a gyújtógyer‐ tyát. ► A gyertyapipát szorosan helyezzük vissza. ■ Károsíthatja a fűnyíró gépet, ha nem a motor‐ nak megfelelő benzint töltenek a gépbe. ► Friss, ólommentes, márkás üzemanyagot használjunk. ► Tartsuk be a motor használati utasításában szereplő előírásokat.

Ha a felhasználó nem megfelelően indítja be a motort, elveszítheti az uralmat a fűnyíró gép felett. A felhasználó ennek következtében súlyosan megsérülhet.

A motort a jelen használati utasításban leír‐ tak szerint kell beindítani. ■ A felhasználó bizonyos helyzetekben már nem tud a munkára összpontosítani. Ilyenkor meg‐ botolhat, eleshet és súlyosan megsérülhet.

Nyugodtan és megfontoltan dolgozzon. ► Csak jó látási viszonyok mellett nyírja a füvet. Ha rosszak a fény- és látási viszo‐ nyok, ne dolgozzon a fűnyíró géppel.

Egyedül irányítsa a fűnyíró gépet. ► Fordítson figyelmet az akadályokra. ► Ne billentse meg a fűnyíró gépet. ► A talajon állva dolgozzon, és ügyeljen az egyensúlyára. ► Ha fáradtság jeleit tapasztalja: iktasson be szünetet. ► Ha lejtőn nyír: a lejtőre merőlegesen halad‐ jon. ► Ne dolgozzon 25°-nál (46,6%) meredekebb emelkedőkön. ► Különös elővigyázattal használja a fűnyíró gépet, ha lejtők, peremek, mélyedések, hul‐ ladékhalmok vagy töltések közelében dol‐ gozik.

A munkaidőt úgy tervezze meg, hogy elke‐ rülhető legyen a hosszabb időtartamú nagy‐ fokú terhelés.

A motor működése közben kipufogógázok keletkeznek. A kipufogógázok belélegzése mérgezést okozhat.

Ne lélegezze be a kipufogógázokat. ► A fűnyíró géppel jól szellőző helyen dolgoz‐ zon. ► Rosszullét, fejfájás, látászavar, hallászavar vagy szédülés esetén: függessze fel a mun‐ kát, és forduljon orvoshoz.

Ha a kezelő a motor működése közben hallás‐ védő eszközt visel, korlátozottan érzékelheti és ítélheti meg a zajokat.

Nyugodtan és megfontoltan dolgozzon. ■ A fűnyíró gép motorleállító szerkezettel rendel‐ kezik. ► A nyírás kapcsolókarjának elengedésekor a motor és a kés 3 másodpercen belül leáll. ■ A forgó kés megvághatja a felhasználót. A fel‐ használó ennek következtében súlyosan meg‐ sérülhet. 4 Biztonsági tudnivalók magyar 0478-111-9656-A 185► Húzza le a gyertyapipát. ► Ne érintse meg a forgó kést. ► Ha a kés megakad valamiben: állítsa le a motort. Csak ezután távolítsa el a tárgyat.

Ha munkavégzés közben kerékhajtás nélkül dolgozik, a kerékhajtás véletlenül bekapcso‐ lódhat, és a fűnyíró gép ilyenkor mozgásba jön. Ez súlyos személyi sérüléseket és anyagi károkat okozhat.

A kerékhajtás kapcsolókarját csak akkor húzza meg, ha be kell kapcsolni a kerékhaj‐ tást.

Ha a fűnyíró gép munka közben szokatlanul vagy rendellenesen viselkedik, akkor előfor‐ dulhat, hogy nincs biztonságos állapotban. Ez súlyos személyi sérüléseket és anyagi károkat okozhat.

Ilyenkor függessze fel a munkát, és keresse fel valamelyik STIHL szakszervizt. ■ Munka közben a fűnyíró gép rezgéseket bocsáthat ki. ► Viseljen munkakesztyűt. ► Tartson szüneteket. ► Ha keringési zavar jelei lépnek fel: forduljon orvoshoz. ■ Tartsa szemmel a nyírási területet, és ügyeljen az akadályokra. Ha munka közben a kés ide‐ gen tárgyba ütközik, nagy sebességgel felve‐ rődhet a tárgy vagy annak részei. Ez személyi sérüléseket és anyagi károkat okozhat. ► Távolítsa el az idegen tárgyakat (pl. köveket, botokat, drótokat, játékokat) a munkaterületről. Jelölje meg azo‐ kat a nehezen észrevehető tárgya‐ kat, amelyek nem távolíthatók el.

A nyírás kapcsolókarjának visszaengedésekor a kés rövid ideig még tovább forog. Ez súlyos személyi sérülésekkel járhat. ► Várja meg, amíg a kés leáll. ■ Ha a forgó kés kemény tárgyba ütközik, szikra keletkezhet. Gyúlékony környezetben a szik‐ rák tüzet okozhatnak. Ez súlyos, akár halálos személyi sérülésekhez, illetve anyagi károk‐ hoz vezethet.

Ne dolgozzon gyúlékony környezetben. ■ Ha a fűnyíró gépet lejtős területen állítja le, onnan véletlenül legurulhat. Ez személyi sérü‐ léseket és anyagi károkat okozhat.

A fűnyíró gépet csak akkor engedje el, ha sík területen áll, és magától nem gurulhat el.

Ha a tolókarra tárgyakat rögzít, a fűnyíró gép a kiegészítő súly miatt felbillenhet. Ez személyi sérüléseket és anyagi károkat okozhat.

Ne rögzítsen tárgyakat a tolókarhoz. VESZÉLY ■ Ha a munkát feszültség alatt álló kábelek köz‐ elében végzi, a kés hozzáérhet a feszültség alatt álló kábelekhez, és károsíthatja azokat. Ez súlyos, akár halálos személyi sérüléseket okozhat.

Ne dolgozzon feszültség alatt álló kábelek környezetében. ■ Zivatarban munka közben villámcsapás érheti a felhasználót. Ez súlyos, akár halálos szemé‐ lyi sérüléseket okozhat.

Zivatar esetén: ne dolgozzon a géppel. ■ Az esőben való munkavégzés csúszásve‐ széllyel jár. Ez súlyos, akár halálos személyi sérüléseket okozhat.

Esőben: ne dolgozzon a géppel.

Szállítás közben a fűnyíró gép felborulhat vagy elmozdulhat. Ez személyi sérüléseket és anyagi károkat okozhat.

Állítsuk le a motort. ► Várjuk meg, amíg a kés leáll. ► Húzzuk le a gyertyapipát. ► A fűnyíró gépet úgy biztosítsuk hevederek‐ kel, szíjakkal vagy hálóval az arra alkalmas rakodófelületen, hogy az ne tudjon felbo‐ rulni és ne mozdulhasson el.

A motor működését követően a hangtompító és a motor forró lehet. Ez szállítás közben égési sérüléseket okozhat.

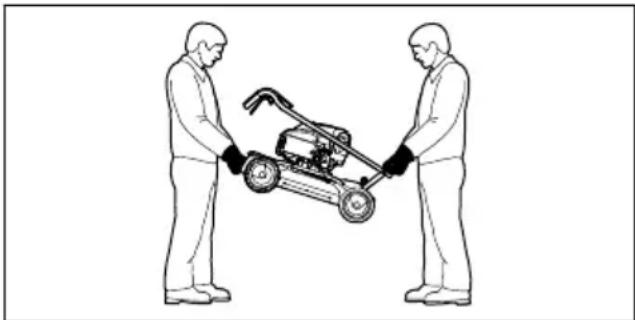

A fűnyíró gépet toljuk. ■ A fűnyíró gép nehéz. Ha a felhasználó egye‐ dül viszi a fűnyíró gépet, megsérülhet. ► Viseljünk munkavédelmi kesztyűt. ► A fűnyíró gépet két személynek kell vinnie. ■ A benzin szállítás közben szivároghat, szeny‐ nyezést és anyagi kárt okozva. ► A fűnyíró gépet toljuk. ► A gépet benzin nélküli szállítsuk. magyar 4 Biztonsági tudnivalók 186 0478-111-9656-A4.10 Tárolás FIGYELMEZTETÉS

A gyermekek nem ismerik és nem tudják fel‐ mérni a fűnyíró géppel járó veszélyeket, emiatt súlyos sérülések érhetik őket.

Állítsa le a motort. ► A fűnyíró gépet gyermekek számára elérhe‐ tetlen helyen tartsa. ► Tartsa tisztán és szárazon a fűnyíró gépet. ■ Ha a fűnyíró gépet lejtős területen tárolja, onnan véletlenül legurulhat. Ez személyi sérü‐ léseket és anyagi károkat okozhat.

A fűnyíró gépet kizárólag sík felületen tárolja.

4.11 Tisztítás, karbantartás és javí‐

tás FIGYELMEZTETÉS ■ Ha tisztítás, karbantartás vagy javítás közben jár a motor, súlyos személyi sérülések és anyagi károk következhetnek be.

Állítsa le a motort. ► Várja meg, amíg a kés leáll. ► Húzza le a gyertyapipát. ■ Ha tisztítás, karbantartás vagy javítás közben jár a motor, véletlenül bekapcsolhat a kerék‐ hajtás. Ez súlyos személyi sérüléseket és anyagi károkat okozhat.

Állítsa le a motort. ► Húzza le a gyertyapipát. ■ A motor működését követően a hangtompító és a motor forró lehet. Ez égési sérüléseket okozhat.

Várja meg, amíg a hangtompító és a motor lehűl. ■ Az erős tisztítószerekkel, vízsugárral vagy éles tárgyakkal való tisztítás megrongálhatja a fűnyíró gépet vagy a kést. Ha nem megfe‐ lelően tisztítja a fűnyíró gépet vagy a kést, elő‐ fordulhat, hogy működésképtelenek lesznek az alkatrészek, és üzemképtelenné válnak a biztonsági berendezések. Ez súlyos személyi sérülésekkel járhat. ► A fűnyíró gépet és a kést a jelen használati útmutatóban leírtak szerint kell tisztítani,

Ha nem a jelen használati útmutatóban leírtak szerint tartja karban vagy javíttatja a fűnyíró gépet vagy a kést, előfordulhat, hogy műkö‐ désképtelenek lesznek az alkatrészek, és üzemképtelenné válnak a biztonsági berende‐ zések. Ez súlyos, akár halálos személyi sérü‐ lésekkel járhat.

Cserélje ki az elhasználódott vagy sérült alkatrészeket. ► A fűnyíró gépet és a kést a jelen használati útmutatóban leírtak szerint kell tisztítani. ► A kést a jelen használati utasításban leírtak szerint kell karbantartani. ■ A kés tisztítása, karbantartása vagy javítása során a felhasználó megvághatja magát az éles vágóélekkel. A felhasználó ennek követ‐ keztében megsérülhet.

Viseljen ellenálló anyagból készült munka‐ kesztyűt. ■ Az élezés során a kés felforrósodhat. és a fel‐ használó megégetheti magát. ► Várja meg, amíg a kés lehűl. ► Viseljen ellenálló anyagból készült munka‐ kesztyűt. 5 A fűnyíró gép működőké‐ pes állapotba helyezése

5.1 A fűnyíró gép működőképes

állapotba helyezése A munka megkezdése előtt mindig végre kell haj‐ tani a következő lépéseket: ► Távolítsa el a csomagolóanyagot és a szállí‐ táshoz használt védőeszközöket a készülék‐ ről. ► Győződjön meg arról, hogy a következő alkat‐ részek biztonsági szempontból megfelelő álla‐ potban vannak:

a fűnyíró gép, 4.6.1.

Tisztítsuk meg a fűnyíró gépet 15.2.

Ellenőrizze a kést, 10.2.

Motorolaj betöltése, 6.2.

Hajtsa fel és állítsa be a tolókart, 8.1.

Töltsünk benzint a fűnyíró gépbe 7.1.

Állítsa be a vágási magasságot, 11.2.

Ellenőrizzük a kezelőelemeket 10.1. ► Amennyiben a fenti lépések nem hajthatók végre: Ne használja a fűnyíró gépet, és keresse fel valamelyik STIHL szakkereskedőt. 5 A fűnyíró gép működőképes állapotba helyezése magyar 0478-111-9656-A 1876 A fűnyíró gép összeszere‐ lése

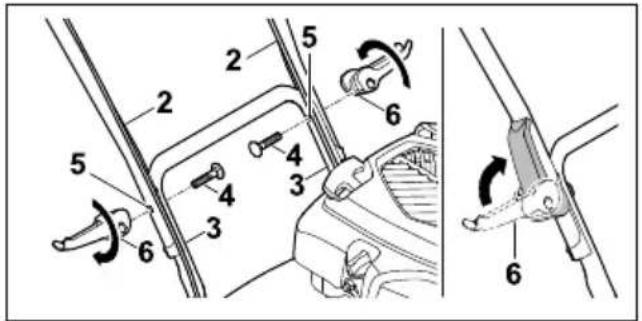

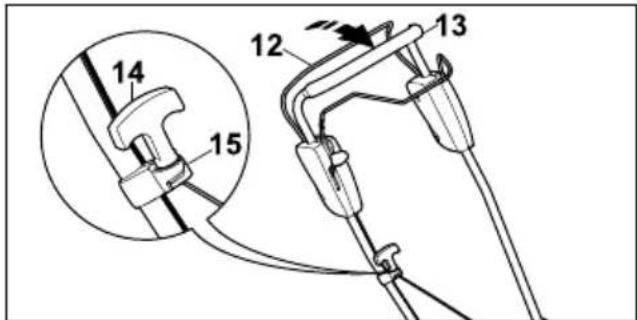

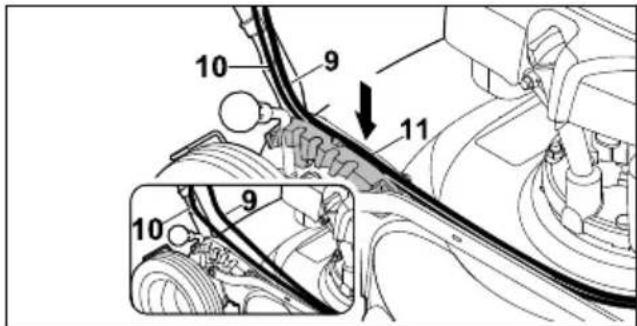

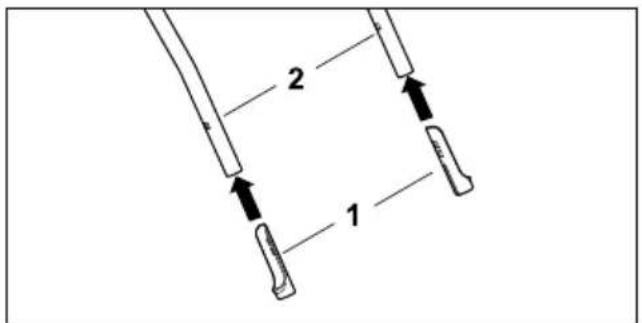

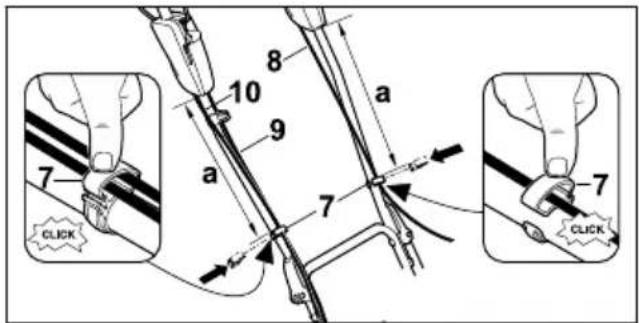

6.1 A tolókar felszerelése

► Állítsa le a motort. ► Húzza le a gyertyapipát. ► Állítsa a fűnyíró gépet sík felületre. ► Helyezze az (1) védőhüvelyeket a hosszú oldalukkal befelé a tolókar (2) felső részére. ► Tartsa a tolókar (2) felső részét a (3) alsó részéhez úgy, hogy a furatok egy vonalba essenek. ► Belülről kifelé tolja át a (4) csavarokat az (5) furatokon. ► Tekerje be a gyorsan állítható (6) rögzítőkaro‐ kat a (4) csavarokba, majd hajtsa fel őket úgy, hogy a gyorsan állítható (6) rögzítőkarok szo‐ rosan felfeküdjenek a tolókarra. ► Pattintsa fel a (7) kábelkapcsokat a tolókar felső részére. ► Illessze be a (8 + 9 + 10) huzalokat a (7) kábelkapcsokba. ► Zárja be a (7) kábelkapcsokat, és pattintsa helyére a nyelvet. ► Rögzítse a (8) motorleállító huzalt a (7) kábel‐ kapoccsal baloldalt a tolókar felső részéhez a = 42–44 cm távolságban. ► Rögzítse a (9) kerékhajtás huzalját és a (10) Vario-hajtás huzalját a (7) kábelkapoccsal job‐ boldalt a tolókar felső részéhez a = 42–44 cm távolságban. ► Nyomja a Vario-hajtás (10) huzalját a rögzítő‐ szegmensen lévő (11) vezetősínbe. ► Nyomja a kerékhajtás (9) huzalját fölötte a rögzítőszegmensen lévő (11) vezetősínbe. ► Húzza a nyírás (12) kapcsolókarját a (13) toló‐ karhoz, és tartsa ebben a helyzetben. ► Lassan húzza ki a (14) indítózsinórt a (15) huzalvezető irányába. ► Akassza be a (14) indítózsinórt a (15) huzalve‐ zetőbe. ► Engedje vissza a nyírás (12) kapcsolókarját. ► Helyezze vissza a gyertyapipát.

6.2 Motorolaj betöltése

A motorolaj keni és hűti a motort. A motorolaj specifikációjára és a betöltendő olaj‐ mennyiségre vonatkozó információk a motor használati utasításában találhatók. TUDNIVALÓ ■ Kiszállításkor nincs motorolaj a gépben. Káro‐ sodhat a fűnyíró gép, ha motorolaj nélkül vagy túl kevés motorolajjal indítják be.

Indítás előtt mindig ellenőrizzük a motorolaj szintjét, és szükség esetén töltsük után a motorolajat. magyar 6 A fűnyíró gép összeszerelése 188 0478-111-9656-A► A motorolajat a motor használati utasításában leírtak szerint töltsük be. 7 A fűnyíró gép tankolása

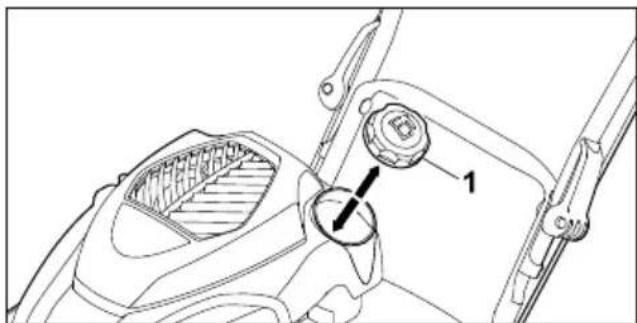

7.1 A fűnyíró gép tankolása

TUDNIVALÓ ■ Károsíthatja a fűnyíró gépet, ha nem megfe‐ lelő üzemanyagot töltenek bele. ► Tartsa be a motor használati utasítását. ► Állítsa le a motort. ► Állítsa a fűnyíró gépet sík felületre. ► Az üzemanyagtartály zárósapkájának környé‐ két tisztítsa meg nedves törlőronggyal. ► Forgassa el az üzemanyagtartály (1) zárósap‐ káját az óramutató járásával ellenkező irányba, amíg levehetővé nem válik. ► Vegye le az üzemanyagtartály zárósapkáját. ► Megfelelő tölcsérrel töltsön be annyi üzema‐ nyagot, hogy az üzemanyagtartály pereme alatt legalább 15 mm maradjon szabadon. ► Helyezze vissza az üzemanyagtartály záró‐ sapkáját. ► Forgassa el az üzemanyagtartály zárósapkáját az óramutató járásával megegyező irányba, és kézzel húzza meg. Az üzemanyagtartály lezárása ezzel megtör‐ tént. 8 A fűnyíró gép beállítása a felhasználóhoz

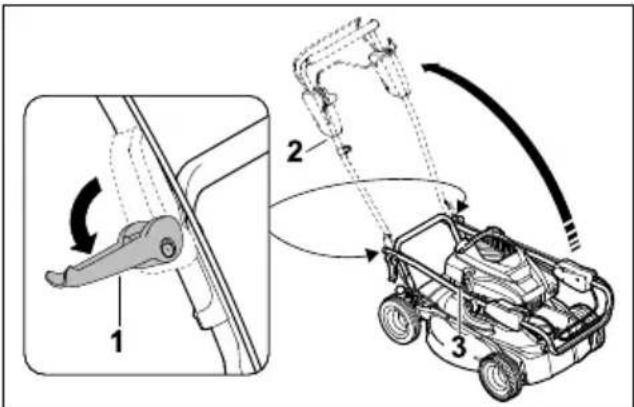

8.1 A tolókar felhajtása és beállí‐

tása ► Állítsa le a motort. ► Húzza le a gyertyapipát. ► Állítsa a fűnyíró gépet sík felületre. ► Lazítsa meg a gyorsan állítható (1) rögzítőka‐ rokat a bal és a jobb oldalon. ► Hajtsa fel a (2) tolókart, közben ügyeljen arra, hogy a (3) működtető huzalok ne csípődjenek be. ► Húzza meg a gyorsan állítható (1) rögzítőkaro‐ kat a bal és a jobb oldalon. A (2) tolókar szilárdan csatlakozik a fűnyíró géphez. ► Húzza a nyírás (4) kapcsolókarját a (2) toló‐ karhoz, és tartsa ebben a helyzetben. ► Lassan húzza ki az (5) indítózsinórt a (6) huzalvezető irányába. ► Akassza be az (5) indítózsinórt a (6) huzalve‐ zetőbe. ► Engedje vissza a nyírás (4) kapcsolókarját. ► Helyezze vissza a gyertyapipát. ► Lazítsa meg a (7 + 8) anyacsavarokat. ► Állítsa be a tolókart felfelé és lefelé mozgatás‐ sal, és tartsa ebben a helyzetben. 7 A fűnyíró gép tankolása magyar 0478-111-9656-A 189► Húzza meg a (7 + 8) anyacsavarokat. A tolókar szilárdan csatlakozik a fűnyíró gép‐ hez.

8.2 A tolókar lehajtása

A tolókar a helytakarékos szállítás és tárolás érdekében lehajtható. ► Állítsa le a motort. ► Húzza le a gyertyapipát. ► Állítsa a fűnyíró gépet sík felületre. ► Húzza a nyírás kapcsolókarját a tolókarhoz, és tartsa ebben a helyzetben. ► Akassza ki az indítózsinórt a huzalvezetőből, és lassan engedje vissza a motor irányába. ► Engedje vissza a nyírás kapcsolókarját. ► Tartsa meg a tolókart, és lazítsa meg a tolókar rögzítőcsavarjainak anyacsavarjait. ► Hajtsa előre a tolókart. 9 A motor indítása és leállí‐ tása

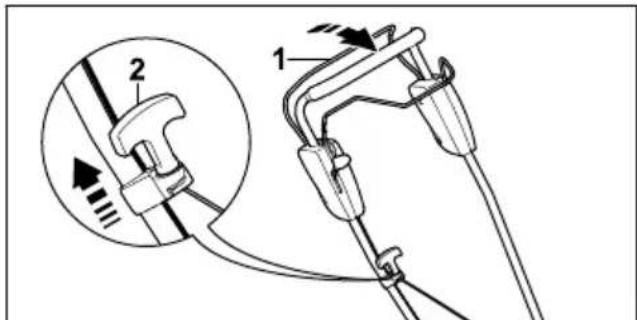

9.1 A motor beindítása

► Állítsa a fűnyíró gépet sík felületre. ► Bal kezével húzza a nyírás (1) kapcsolókarját a tolókarhoz, és tartsa ebben a helyzetben. ► A jobb kezével lassan húzza ki a (2) indítózsi‐ nórt, amíg ellenállást nem tapasztal. ► Gyorsan húzza ki és engedje vissza a (2) indí‐ tózsinórt, amíg a motor be nem indul. ► Ha nem indul be a motor: lásd a motor hasz‐ nálati utasítását.

9.2 A motor leállítása

► Állítsuk a fűnyíró gépet sík felületre. ► Engedjük vissza a nyírás kapcsolókarját. A motor ilyenkor leáll. ► A fűnyíró gép magára hagyható. 10 A fűnyíró gép ellenőrzése

10.1 A kezelőelemek ellenőrzése

A nyírás kapcsolókarja és a kerékhajtás kapcso‐ lókarja ► Állítsuk le a motort. ► Húzzuk a nyírás kapcsolókarját és a kerékhaj‐ tás kapcsolókarját teljesen a tolókar irányába, majd engedjük vissza. ► Ha a nyírás vagy a kerékhajtás kapcsolókarja nehezen mozdul, vagy nem tér vissza a kiin‐ dulási helyzetbe: Ne használjuk a fűnyíró gépet, és keressük fel valamelyik STIHL szak‐ szervizt. A nyírás vagy a kerékhajtás kapcsolókarja ilyenkor meghibásodott.

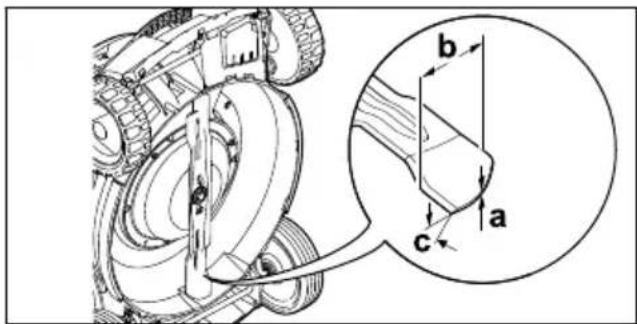

10.2 A kés ellenőrzése

► Állítsa le a motort. ► Húzza le a gyertyapipát.

Állítsa fel a fűnyíró gépet, 15.1. ► Mérje meg a következőket:

(c) élezési szög ► Amennyiben a kés vastagsága vagy széles‐ sége kisebb az előírt minimális értékeknél: cserélje ki a kést, 19.2. ► Ha az élezési szög nem felel meg az előírá‐ soknak: élezze meg a kést, 19.2. ► Kétség esetén: keresse fel valamelyik STIHL szakszervizt. 11 Munkavégzés a fűnyíró géppel

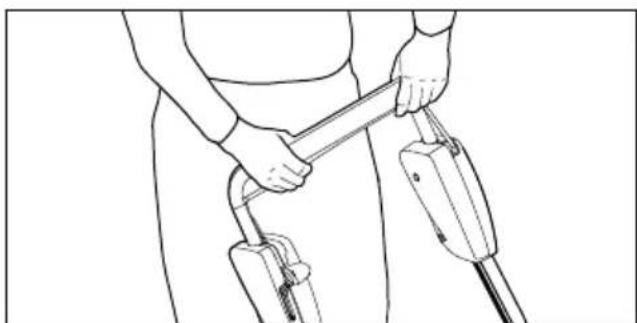

11.1 A fűnyíró gép tartása és veze‐

tése ► Fogja meg a tolókart mindkét kezével úgy, hogy a hüvelykujjával körülzárja azt. magyar 9 A motor indítása és leállítása 190 0478-111-9656-A11.2 A vágási magasság beállítása 5 vágási magasság állítható be:

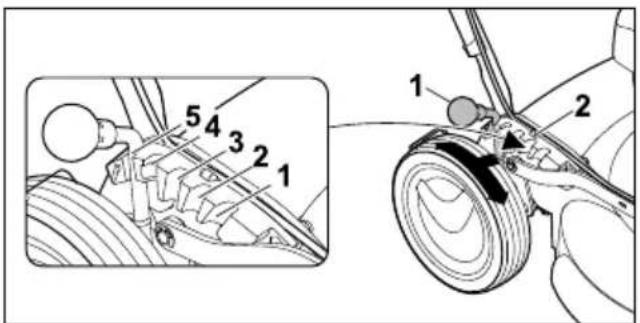

70 mm = 5. helyzet A vágási magasság beállítása ► Állítsa le a motort. Nem foroghat a kés. ► Állítsa a fűnyíró gépet sík felületre. ► Nyomja az (1) kart kifelé a hátsó kerékhez, és tartsa így. ► Állítsa az (1) kart a kívánt (2) helyzetbe, és pattintsa a helyére.

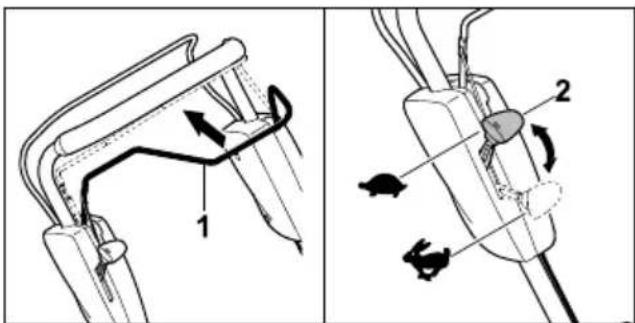

11.3 A kerékhajtás be- és kikapcso‐

11.3.1 A kerékhajtás bekapcsolása

TUDNIVALÓ ► A Vario-hajtás karját csak járó motor mellett működtesse, így elkerülheti a gép károso‐ dását. ► Állítsa a fűnyíró gépet sík felületre. ► Indítsa be a motort. ► Húzza a kerékhajtás (1) kapcsolókarját telje‐ sen a tolókar irányába, és tartsa ebben a hely‐ zetben úgy, hogy a hüvelykujjával körülzárja a tolókart. A fűnyíró gép elindul. A menetsebesség növelése: ► Menet közben tolja előre a (2) Vario-hajtás karját a irányába. A menetsebesség csökkentése: ► Menet közben tolja hátra a (2) Vario-hajtás karját a irányába.

11.3.2 A kerékhajtás kikapcsolása

► Engedjük vissza a kerékhajtás kapcsolókarját. ► Várjuk meg, amíg a fűnyíró gép megáll.

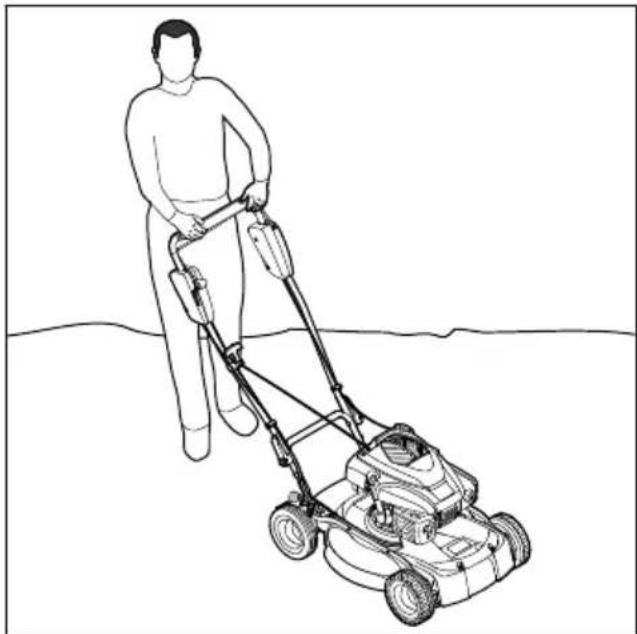

Mulcsozás során a levágott füvet a speciális terelésű légáramlat a késekhez irányítja, majd a többszörösen felaprított fűdarabkákat visszafújja a füves talajra. A lenyírt fű a füves területen marad, ahol könnyen elrothad, így természetes trágyázó anyagként szolgál. Gyakori mulcsozás‐ sal szép és tömött lesz a pázsitja, ennek során célszerű a fű magasságának egyharmadát levágni. A jó mulcsozási eredmény feltételei:

Gyakoriság: tavasszal (a fő növekedési idő‐ szakban) legalább hetente kétszer, nyáron és ősszel pedig hetente egyszer végezze.

Lehetőség szerint száraz füvet nyírjon.

Használjon alaposan megélezett vágókéseket.

Változtassa a nyírás irányát, és ügyeljen a nyí‐ rási sávok átfedésére.

A nagyon magas füvet mindig fokozatosan nyírja le. ► Ha bekapcsolt kerékhajtással dolgozik: a fűnyíró géppel kontrollált módon haladjon előre. 11 Munkavégzés a fűnyíró géppel magyar 0478-111-9656-A 191► Ha kikapcsolt kerékhajtással dolgozik: A fűnyíró gépet lassan és kontrollált módon tolja előrefelé. 12 Munka után

12.1 Munkavégzés után

► Állítsuk le a motort. ► Ha a fűnyíró gép nedves: Hagyjuk megszá‐ radni a fűnyíró gépet. ► Tisztítsuk meg a fűnyíró gépet. 13 Szállítás

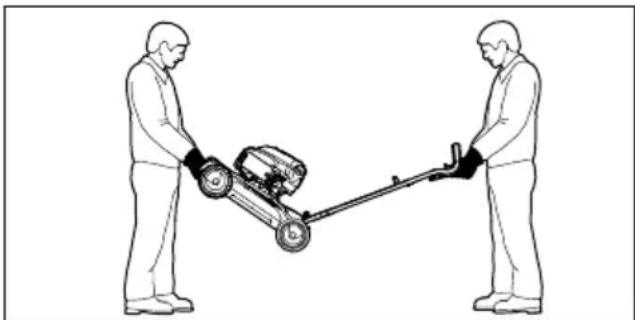

13.1 A fűnyíró gép szállítása

► Állítsa le a motort. Nem foroghat a kés. ► Húzza le a gyertyapipát. A fűnyíró gép tolása ► A fűnyíró gépet lassan és kontrollált módon tolja előrefelé. A fűnyíró gép hordozása ► Viseljen ellenálló anyagból készült munka‐ kesztyűt. ► Ha a fűnyíró gépet kihajtott tolókarral viszik: ► Az egyik személy két kézzel tartsa erősen a fűnyíró gépet az első szállítófogantyúnál, a másik személy pedig két kézzel a tolókar‐ nál tartsa erősen. ► A fűnyíró gépet két személy emelje meg és hordozza. ► Ha a fűnyíró gépet lehajtott tolókarral viszik: ► Hajtsa le a tolókart. ► Az egyik személy két kézzel tartsa erősen a fűnyíró gépet az első szállítófogantyúnál, a másik személy pedig két kézzel a hátsó szállítófogantyúnál tartsa erősen. ► A fűnyíró gépet két személy emelje meg és hordozza. A fűnyíró gép szállítása gépkocsival ► A fűnyíró gépet úgy biztosítsa álló helyzetben, hogy az ne tudjon felborulni és ne mozdulhas‐ son el. 14 Tárolás

14.1 A fűnyíró gép tárolása

► Állítsa le és hagyja lehűlni a motort. ► Húzza le a gyertyapipát. ► A fűnyíró gépet az alábbiakat betartva tárolja:

Tartsa a fűnyíró gépet gyermek számára elérhetetlen helyen.

A fűnyíró gép legyen tiszta és száraz.

A fűnyíró gép ne tudjon felborulni.

A fűnyíró gép ne tudjon elgurulni. Ha a fűnyíró gépet 3 hónapnál hosszabb ideig tárolják: ► Hagyja leürülni az üzemanyagtartályt. ► Tisztíttassa ki az üzemanyagtartályt vala‐ melyik STIHL szakszervizzel. ► Cserélje le a motorolajat a motor használati utasításában megadott típusúra. ► Tekerje ki a gyújtógyertyát. FIGYELMEZTETÉS ■ Lehúzott gyertyapipánál az indítózsinór kihú‐ zásakor szikrák kerülhetnek a szabadba. A szikrák gyúlékony vagy robbanásveszélyes környezetben tüzet vagy robbanást okozhat‐ nak. Ez súlyos, akár halálos személyi sérülé‐ sekhez, illetve anyagi károkhoz vezethet.

Tartsa távol a gyertyapipát a gyertya‐ nyílástól. ► Egymás után többször húzza ki és engedje vissza az indítózsinórt. ► Tekerje be és húzza meg a gyújtógyertyát. 15 Tisztítás

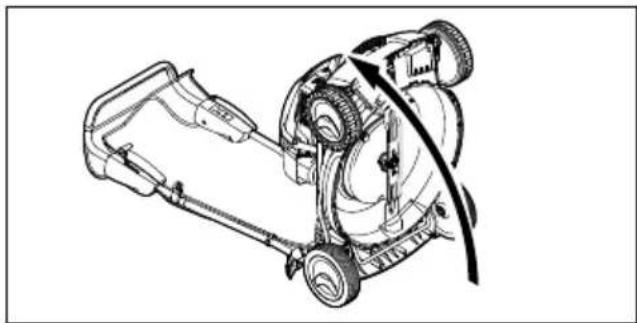

15.1 A fűnyíró gép felállítása

► Hagyja leürülni az üzemanyagtartályt. A motor ilyenkor leáll. ► Állítsa a fűnyíró gépet sík felületre. ► Állítsa a vágási magasságot az 1. helyzetbe,

magyar 12 Munka után 192 0478-111-9656-A► Húzza le az (1) gyertyapipát. ► Akassza ki a (2) indítózsinórt a (3) huzalveze‐ tőből. ► Tartsa meg a (4) tolókart, és nyissa fel a gyor‐ san állítható (5) rögzítőkarokat. ► Hajtsa hátra a (4) tolókart. ► Hátrafelé döntve állítsa fel a fűnyíró gépet.

15.2 A fűnyíró gép tisztítása

► Állítsuk le a motort. ► Hagyjuk lehűlni a fűnyíró gépet. ► Húzzuk le a gyertyapipát. ► Nedves törlőronggyal tisztítsuk meg a fűnyíró gépet. ► A szellőzőnyílásokat ecsettel tisztítsuk meg. ► Állítsuk fel a fűnyíró gépet. ► Tisztítsuk meg a kés környékét és a kést egy fadarabbal, puha kefével vagy nedves törlő‐ ronggyal. 16 Karbantartás

16.1 Karbantartási intervallumok

A karbantartási intervallumok a környezeti és munkafeltételektől függnek. A STIHL a követ‐ kező karbantartási intervallumokat javasolja: Motor ► A motorolajjal kapcsolatos karbantartásokat a motor használati utasításában megadottak szerint végezzük. Fűnyíró gép ► Évente ellenőriztessük a fűnyíró gépet vala‐ melyik STIHL szakszervizzel.

16.2 A fűnyíró kés felszerelése és

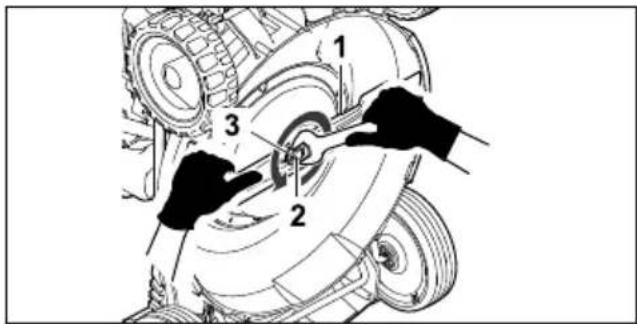

16.2.1 A kés leszerelése

► Állítsa le a motort. ► Húzza le a gyertyapipát. ► Állítsa fel a fűnyíró gépet. ► Tartsa erősen az (1) kést. ► Tekerje ki a (2) csavart, és vegye ki a (3) alá‐ téttel együtt. ► Vegye le az (1) kést. ► A (2) csavart és a (3) alátétet kezelje hulladék‐ ként. Az (1) kés felszerelésekor használjon új csa‐ vart és alátétet.

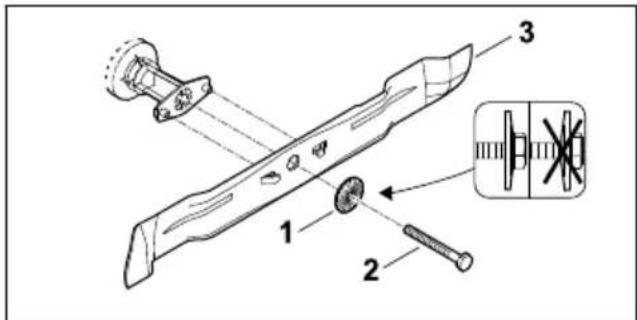

16.2.2 A kés felszerelése

► Állítsa le a motort. ► Húzza le a gyertyapipát. ► Állítsa fel a fűnyíró gépet. ► Helyezze fel az új (1) alátétet az új (2) csa‐ varra. ► Vigyen fel Loctite 243 csavarrögzítőt a (2) csa‐ var menetére. ► A (3) kést úgy helyezze fel, hogy a felfekvési felületen lévő kiemelkedések a (3) kés mélye‐ déseibe rögzüljenek. ► Tekerje be a (2) csavart az (1) alátéttel együtt. 16 Karbantartás magyar 0478-111-9656-A 193► Tartsa erősen a (3) kést. ► Húzza meg a (2) csavart 65 Nm nyomatékkal.

16.3 A kés élezése és kiegyensúlyo‐

zása A kés megfelelő élezéséhez és kiegyensúlyozá‐ sához sok gyakorlat szükséges. A STIHL azt javasolja, hogy a kést STIHL szak‐ szervizzel éleztessük és egyensúlyoztassuk ki. FIGYELMEZTETÉS ■ A kés vágóélei élesek. A felhasználó megvág‐ hatja magát. ► Viseljünk ellenálló anyagból készült munka‐ védelmi kesztyűt. ► Állítsuk le a motort. ► Húzzuk le a gyertyapipát. ► Állítsuk fel a fűnyíró gépet. ► Szereljük le a kést. ► Élezzük meg a kést. Ennek során tartsuk be az élezési szöget és hűtsük a kést 19.2. Az élezés során nem léphet fel kék elszínező‐ dés a késen. ► Szereljük fel a kést. ► Bizonytalanság esetén: Keressük fel valame‐ lyik STIHL szakszervizt. 17 Javítás

17.1 A fűnyíró gép javítása

A felhasználó nem tudja maga megjavítani a fűnyíró gépet és a kést. ► Ha a fűnyíró gép vagy a kés megsérült: ne használjuk a fűnyíró gépet vagy a kést, és keressük fel valamelyik STIHL szakszervizt. ► Amennyiben a tájékoztató táblák olvashatat‐ lanná váltak vagy megsérültek: cseréltessük ki a tájékoztató táblákat valamelyik STIHL szak‐ szervizzel. 18 Hibaelhárítás

18.1 A fűnyíró gép üzemzavarainak elhárítása

Üzemzavar Ok Megoldás A motor nem indítható be. Nem nyomtuk le a nyírás kapc‐ solókarját. ► A motort a jelen használati utasításban leírtak sze‐ rint kell beindítani. Kiürült az üzemanyagtartály. ► Töltsünk üzemanyagot a fűnyíró gépbe. Eltömődött az üzemanyag- vezeték. ► Keressük fel valamelyik STIHL szakszervizt. Nem megfelelő, szennyezett vagy régi üzemanyag van a tar‐ tályban. ► Használjunk friss, márkás, ólommentes benzint. Beszennyeződött a légszűrő. ► Keressük fel valamelyik STIHL szakszervizt. Le van húzva a gyertyapipa a gyújtógyertyáról vagy a gyújtó‐ kábel nem megfelelően van rög‐ zítve a pipához. ► Helyezzük vissza a gyertyapipát. ► Ellenőrizzük a gyertyapipa és a gyújtókábel csatla‐ kozását. Meghibásodott vagy bekormo‐ zódott a gyújtógyertya vagy nem megfelelő az elektródatá‐ volság. ► Tisztítsuk meg vagy cseréljük ki a gyújtógyertyát. ► Állítsuk be az elektródatávolságot. Túl nagy az ellenállás a késnél. ► Állítsunk be nagyobb vágási magasságot. ► Alacsonyabb fűben indítsuk be a motort. Nehézkes a motor beindí‐ tása, vagy lecsökkent a Eltömődött a fűnyíróház. Tisztítsuk meg a fűnyíró gépet. magyar 17 Javítás 194 0478-111-9656-AÜzemzavar Ok Megoldás motor teljesít‐ ménye. Túl alacsony a vágási magas‐ ság vagy túl nagy a haladási sebesség. Állítsuk magasabbra a vágási magasságot vagy tol‐ juk lassabban a fűnyíró gépet. Víz került az üzemanyagtartál‐ yba és a karburátorba vagy eltömődött a karburátor. Ürítsük ki az üzemanyagtartályt, tisztítsuk meg az üzemanyag-vezetéket és a karburátort. Beszennyeződött az üzema‐ nyagtartály. Keressük fel valamelyik STIHL szakszervizt. Beszennyeződött a légszűrő. Keressük fel valamelyik STIHL szakszervizt. Bekormozódott a gyújtógyertya. Tisztítsuk meg vagy cseréljük ki a gyújtógyertyát. Felforrósodik a motor. Túl alacsony a motorolaj szintje. Töltsük után vagy cseréljük le a motorolajat a motor használati utasításában leírtak szerint. Beszennyeződtek a hűtőbordák. Tisztítsuk meg a fűnyíró gépet. Erős rezgés lép fel a fűnyíró gépen. Megsérült a fűnyíró kés. Cseréljük ki a kést. Nem megfelelően szerelték fel a kést. Szereljük fel a kést. Nem szép a vágási kép. Tompa vagy kopott a kés. Élezzük meg vagy cseréljük ki a kést. 19 Műszaki adatok

19.1 STIHL RM 4.0 RV fűnyíró gép

Motortípus: Kohler HD675

Lökettérfogat: 149 cm³

Teljesítmény: 2,2 kW (3,0 LE) 2800 perc

Fordulatszám: 2800 1/min

Az üzemanyagtartály maximális űrtartalma: 1400 cm³ (1,4 l)

Munkaszélesség: 53 cm

(a) minimális vastagság: 2,5 mm

(b) minimális szélesség: 55 mm

19.3 Hang- és rezgésértékek

A hangnyomásszint K-értéke: 2 dB(A). A zajtelje‐ sítményszint K-értéke: 2,2 dB(A). A rezgésgyor‐ sulási értékek K-értéke: 1,60 m/s².

mért értéke a 2006/42/EC szabvány alapján: 79 dB(A)

zajteljesítményszint mért értéke a 2000/14/EC alapján: 91,2 dB(A)

rezgési érték az EN 12096 szab‐ vány alapján a tolókaron: 3,20 m/s² A munkahelyi rezgésekkel foglalkozó 2002/44/EC irányelvnek való megfelelőséggel kapcsolatos információk a www.stihl.com/vib webhelyen találhatók.

A REACH megnevezés az Európai Unió által meghatározott előírás a kémiai anyagok regiszt‐ rálásához, értékeléséhez és engedélyezéséhez. A REACH rendelet betartásához szükséges információkról a www.stihl.com/reach oldalon tájékozódhat. 20 Pótalkatrészek és tartozé‐ kok

20.1 Pótalkatrészek és tartozékok

Ezek a szimbólumok eredeti STIHL pótalkatrészeket és eredeti STIHL tar‐ tozékokat jelölnek. A STIHL eredeti STIHL pótalkatrészek és eredeti STIHL tartozékok használatát ajánlja. A STIHL a folyamatos piacfigyelés ellenére sem tudja megítélni más gyártók pótalkatrészeit és tartozékait megbízhatóság, biztonság és alkal‐ masság tekintetében, valamint a STIHL nem tud azok alkalmazásáért felelősséget vállalni. Eredeti STIHL pótalkatrészek és eredeti STIHL tartozékok STIHL márkakereskedésben kapha‐ tók. 19 Műszaki adatok magyar 0478-111-9656-A 19520.2 Fontos pótalkatrészek A nem engedélyezett kiegészítők és pótalkatré‐ szek használata miatt keletkezett anyagi károk‐ kal és személyi sérülésekkel kapcsolatban a STIHL cég minden felelősséget elhárít.

Késrögzítő csavar: 9008 319 9075

Alátét: 0000 702 6600 21 Ártalmatlanítás

21.1 A fűnyíró gép ártalmatlanítása

Az ártalmatlanításra vonatkozó információk a helyi szervektől vagy a STIHL szakkereskedőktől kaphatók. A nem megfelelő ártalmatlanítás egészségkáro‐ sodást és környezetszennyezést okozhat. ► A STIHL termékeket a csomagolással együtt a helyi előírásoknak megfelelően juttassuk meg‐ felelő gyűjtőhelyre újrahasznosítás céljából. ► Ne ártalmatlanítsuk ezeket a háztartási hulla‐ dékkal együtt. 22 EK Megfelelőségi nyilatko‐ zat

22.1 STIHL RM 4.0 RV fűnyíró gép

A STIHL Tirol GmbH Hans Peter Stihl-Straße 5. 6336 Langkampfen, Ausztria egyedüli felelősséggel kijelenti, hogy a következő adatokkal jellemzett gép:

Kialakítás: Fűnyíró gép

Sorozatazonosító: 6383 megfelel a 2000/14/EC, 2006/42/EC, 2014/30/EU és 2011/65/EU irányelvek vonatkozó rendelkezéseinek, továbbá a termék kifejlesztése és gyártása a következő szabványok gyártás időpontjában érvényes változatával összhang‐ ban történt: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982. A tanúsító szervezet neve és címe: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg A mért és garantált zajteljesítményszintek meg‐ határozása a 2000/14/EC irányelv VIII. mellékle‐ tének megfelelően történt.

Mért zajteljesítményszint: 91,2 dB(A)

Garantált zajteljesítményszint: 93 dB(A) A műszaki dokumentáció a STIHL Tirol GmbH termékengedélyeztetési részlegénél található. A gyártás éve és a gépszám a fűnyíró gép adat‐ tábláján szerepel. Langkampfen, 2020. 01. 02. A STIHL Tirol GmbH képv.: Matthias Fleischer, a kutatási és termékfejlesz‐ tési részleg vezetője
