| Varumärke | STIHL |
| Modell | RM 4 RV |
| Produkttyp | Bensindriven gräsklippare med gående förare |
| Motor | Kohler HD675, 149 cm³, 2,2 kW (3,0 hk) vid 2800 rpm |
| Bränsle | Blyfri bensin, tank 1,4 L |
| Klippbredd | 53 cm |
| Klipphöjd | 5 lägen: 30, 40, 50, 60, 70 mm (central justering) |
| Drivningstyp | Självgående med Vario-transmission (variabel hastighet) |
| Mulchfunktion | Ja (finkrossning och jämn spridning) |
| Vikt | 36 kg |
| Ljudnivå (tryck) | 79 dB(A) (LpA) |
| Ljudnivå (effekt) | 91,2 dB(A) (LwA), garanterad 93 dB(A) |
| Vibrationer i handtag | 3,20 m/s² |
| Säkerhet | Klippbygel (motorstopp på 3 sek), drivbygel, stänkskydd |
| Underhåll | Rengöring efter varje användning, kontroll av kniv, oljebyte, byte av luftfilter, knivslipning |
| Garanti | Kontakta STIHL-återförsäljare |
Vanliga frågor - RM 4 RV STIHL
Användarfrågor om RM 4 RV STIHL
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Gräsklippare i PDF-format gratis! Hitta din manual RM 4 RV - STIHL och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. RM 4 RV av märket STIHL.
BRUKSANVISNING RM 4 RV STIHL
Innehållsförteckning
1 Förord.... 85
2 Information bruksanvisningen.... 85
3 Översikt....85
4 Säkerhetsanvisningar.... 86
5 Göra gräsklippare klar att användas...... 91
6 Sätta ihop gräsklippare.... 91
7 Tanka gräsklippare.... 92
8 Ställa in gräsklippare för användaren...... 93
9 Starta och stäng av motorn....93
10 Kontrollera gräsklippare.... 94
11 Arbeta med gräsklipparen....94
12 Efter arbetet.... 95
13 Transport....95
14 Förvaring....96
15 Rengöring.... 96
16 Underhåll....97
17 Reparera.... 97
18 Felavhjälpning....98
19 Tekniska data....98
20 Reservdelar och tillbehör.... 99
1 Förord svenska
21 Kassering....99
22 EU-försäkran om överensstämmelse......99

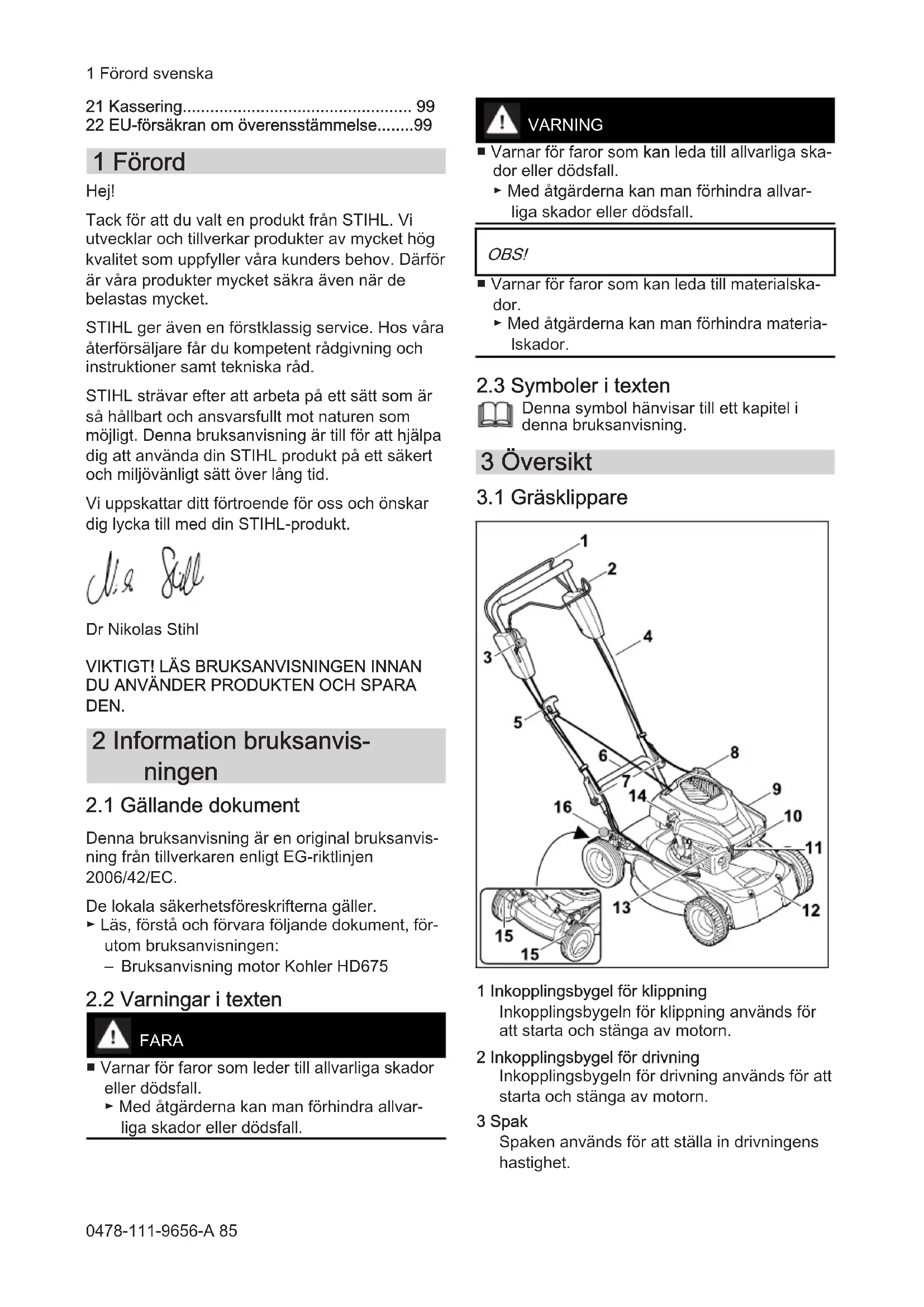

1 Förord
Hej!
Tack för att du valt en produkt från STIHL. Vi utvecklar och tillverkar produkter av mycket hög kvalitet som uppfyller våra kunders behov. Därför är våra produkter mycket säkra även när de belastas mycket.
STIHL ger även en förstklassig service. Hos våra återförsäljare får du kompetent rådgivning och instruktioner samt tekniska råd.
STIHL strävar efter att arbeta på ett sätt som är så hållbart och ansvarsfullt mot naturen som möjligt. Denna bruksanvisning är till för att hjälpa dig att använda din STIHL produkt på ett säkert och miljövänligt sätt över lång tid.
Vi uppskattar ditt förtroende för oss och önskar dig lycka till med din STIHL-produkt.
Dr Nikolas Stihl
VIKTIGT! LÄS BRUKSANVISNINGEN INNAN DU ANVÄNDER PRODUKTEN OCH SPARA DEN.
2 Information bruksanvisningen
2.1 Gällande dokument
Denna bruksanvisning är en original bruksanvisning från tillverkaren enligt EG-riktlinjen 2006/42/EC.
De lokala säkerhetsföreskrifterna gäller.
- Läs, förstå och förvara följande dokument, förutom bruksanvisningen:
- Bruksanvisning motor Kohler HD675
2.2 Varningar i texten
FARA
■ Varnar för faror som leder till allvarliga skador eller dödsfall.
Med åtgärderna kan man förhindra allvarliga skador eller dödsfall.
WARNING
■ Varnar för faror som kan leda till allvarliga skador eller dödsfall.
Med åtgärderna kan man förhindra allvarliga skador eller dödsfall.
OBS!
■ Varnar för faror som kan leda till materialskador.
Med åtgärderna kan man förhindra materia- lskador.
2.3 Symboler i texten
Denna symbol hänvisar till ett kapitel i denna bruksanvisning.
3 Översikt

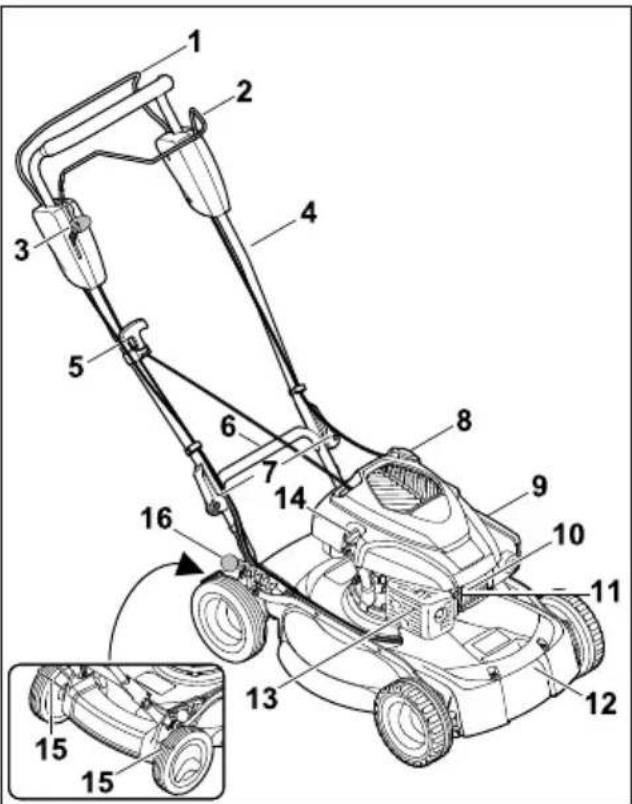

3.1 Gräsklippare
1 Inkopplingsbygel för klippning
Inkopplingsbygeln för klippning används för att starta och stänga av motorn.
2 Inkopplingsbygel för drivning
Inkopplingsbygeln för drivning används för att
starta och stänga av motorn.

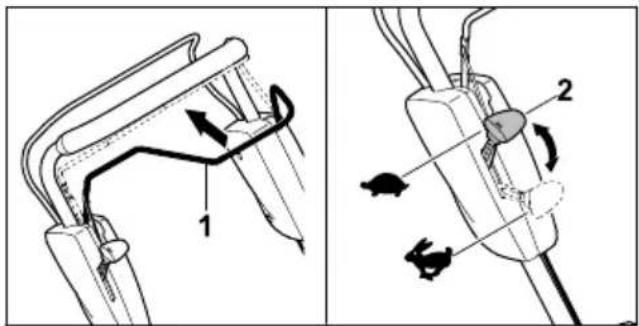

3 Spak
Spaken används för att ställa in drivningens hastighet.
svenska 4 Säkerhetsanvisningar

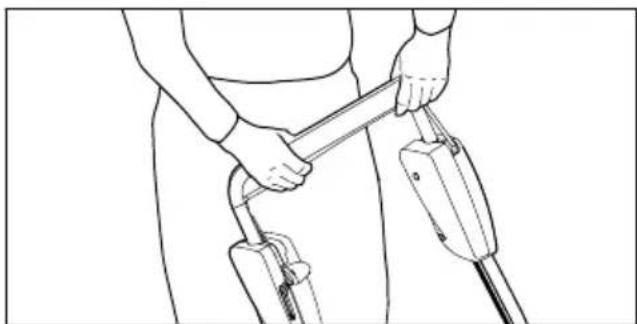

4 Styrhandtag
Styrhandtaget används för att hålla, styra och transportera gräsklipparen.

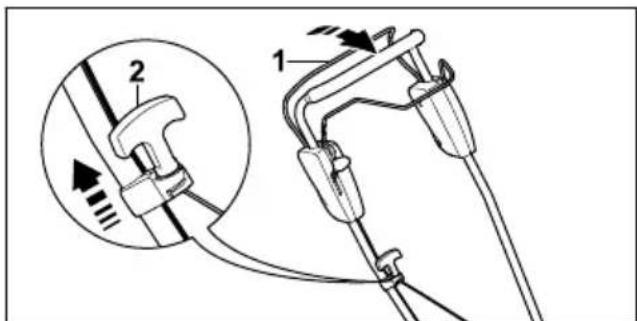

5 Startgrepp
Startgreppet används för att starta motorn.
6 Transporthandtag bak
Transporthandtaget används för att transportera gräsklipparen.

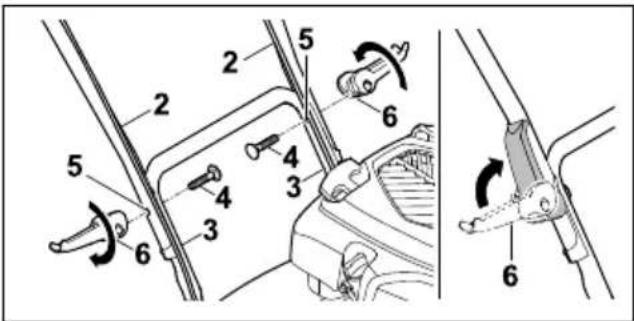

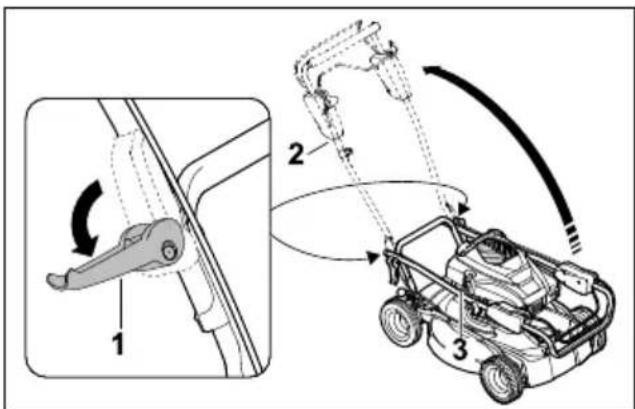

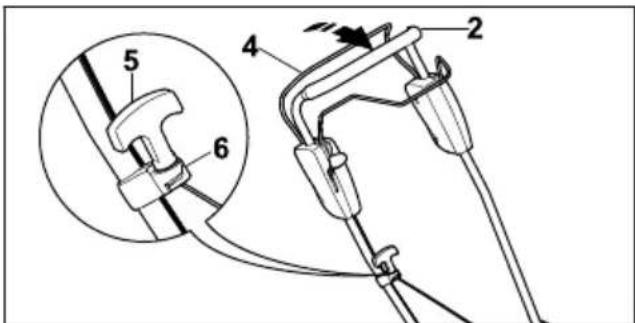

7 Snabblåsspakar
Snabblåsspakarna klämmer fast styrhandtaget på gräsklipparen.

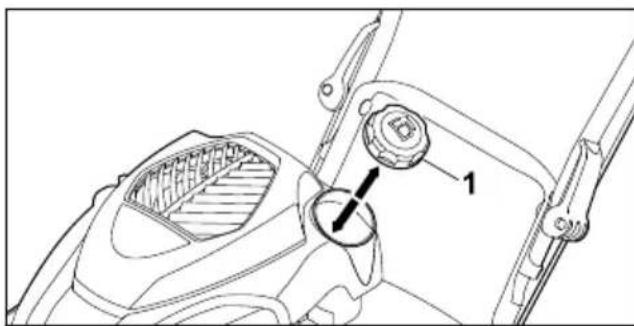

8 Bränsletanklock
Bränsletanklocket stänger öppningen för påfyllning av bensin.
9 Filterlock
Filterlocket täcker luftfiltret.
Tändstiftet antänder bränsle-luftblandningen i motorn.
12 Transporthandtag fram
Transporthandtaget används för att transportera gräsklipparen.
13 Ljuddämpare
Ljuddämparen minskar gräsklipparens buller.
14 Motoroljelock
Motoroljelocket stänger öppningen för påfyllning av motorolja.
15 Däckskrapa
Däckskrapan används för att rengöra bakhju- len.

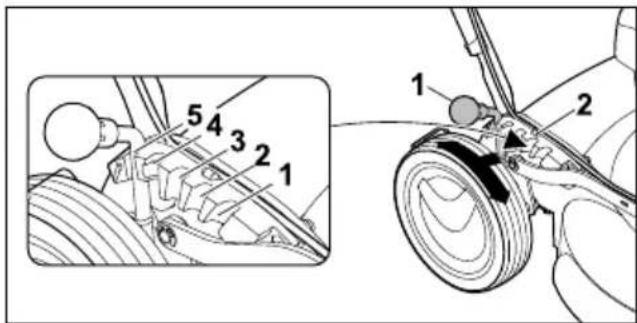

16 Spak
Spaken används för att ställa in klipphöjden.
3.2 Symboler
Symbolerna kan finnas på gräsklipparen och betyder följande:
Denna symbol anger gräsklipparens vikt.
LWA
Garanterad ljudnivå enligt riktlinjen 2000/14/EC i dB(A) för att kunna jämföra produkternas buller.
Denna symbol betecknar bränsletanklocket.
Denna symbol betecknar motorolje-locket.
Starta motorn.
Stäng av motorn.
Koppla in drivningen.
Gräsklipparen kör med högsta hastighet i detta läge.
Gräsklipparen kör med lägsta hastighet i detta läge.
Varningssymbolerna på gräsklipparen betyder följande:
Beakta säkerhetsanvisningarna och deras åtgärder.
Läs, förstå och förvara bruksanvisningen.
Beakta säkerhetsanvisningarna för föremål som slungas iväg och deras åtgärder.
Ta inte på den roterande kniven.
Dra bort tändstiftskontakten under transport, förvaring, underhåll eller reparation.
Håll säkerhetsavståndet.
4.2 Användning enligt föreskrifterna
Gräsklipparen STIHL RM 4.0 RV är avsedd för att klippa gräs.
▲ WARNING
- Om gräsklipparen inte används enligt föreskrifterna kan detta orsaka allvarliga personskador eller dödsfall och sakskador.
4 Säkerhetsanvisningar svenska
- Använd gräsklipparen enligt beskrivningen i denna bruksanvisning och i motorns bruksanvisning.
4.3 Krav på användaren
▲ WARNING
■ Användare utan introduktion kan inte känna igen och bedöma riskerna med gräsklipparen. Detta kan orsaka allvarliga personskador eller dödsfall.
- Läs, förstå och förvara bruksanvisningen.
- Om gräsklipparen lämnas ut till en annan person: skicka med gräsklipparens och motorns bruksanvisning.
- Se till att användaren uppfyller följande krav:
– Användaren är utvilad.
- Användaren har inte nedsatt fysisk, sensorisk eller mental förmåga att använda gräsklipparen. Om användaren har nedsatt fysisk, sensorisk eller mental förmåga får användaren endast använda den under uppsikt eller efter instruktioner av en ansvarig person.
- Användaren kan känna igen och bedöma riskerna med gräsklipparen.
- Användaren är medveten om att vederbörande är ansvarig för olyckor och skador.
- Användaren är myndig eller utbildas i ett yrke under uppsikt enligt nationella regler.
- Användaren har fått instruktioner av en STIHL servande fackhandel eller en sakkunnig person innan vederbörande använder gräsklipparen för första gången.
- Användaren är inte påverkad av alkohol, medicin eller droger.
- Om något är oklart: kontakta en STIHL servande fackhandel.
4.4 Klädsel och utrustning
▲ WARNING
■ Under arbetet kan föremål kastas upp med hög hastighet. Användaren kan skadas.
- Använd långbyxor av kraftigt material.
■ Det uppstår buller under arbetet. Buller kan skada hörseln.
▶ Använd hörselskydd.
■ Under arbetet kan damm virvla upp. Damm som andas in kan skada hälsan och orsaka allergiska reaktioner.
- Om damm virvlas upp: använd en dammskyddsmask.
- Olämplig klädsel kan fastna i trä, grenar och gräsklipparen. Användare utan lämplig klädsel kan skadas svårt.
- Använd åtsittande klädsel.
▶ Ta av schalar och smycken.
■ Under rengöring, underhåll och transport kan användaren komma i kontakt med kniven.
Användaren kan skadas.
- Använd arbetshandskar av kraftigt material.
■ Om användaren har olämpliga skor finns en halkrisk. Användaren kan skadas.
- Använd stadiga, stängda skor med räfflad sula.
- När kniven slipas kan partiklar slungas iväg. Användaren kan skadas.
- Använd åtsittande skyddsglasögon. Lämpliga skyddsglasögon har kontrollerats enligt normen EN 166 eller nationella föreskrifter, och finns att få med motsvarande märkning i handeln.
- Använd arbetshandskar av kraftigt material.
4.5 Arbetsområde och omgivning
▲ WARNING
- Obehöriga personer, barn och djur kan inte känna igen och bedöma riskerna med gräsklipparen och föremål som slungas iväg. Detta kan orsaka allvarliga personskador och sakskador.
- Håll obehöriga personer, barn och djur borta från arbetsområdet.
▶ Håll ett avständ till föremål.
- Lämna inte gräsklipparen utan tillsyn.
Se till att barn förhindras att leka med gräsklipparen.
- När motorn går kommer det ut avgaser ur ljuddämparen. Varma avgaser kan antända lättantändliga material och utlösa en brand.
- Håll bort avgasstrålen från eldfarliga material.
4.6 Säker användning
4.6.1 Gräsklippare
Gräsklipparen är i säkert bruksskick när följande villkor uppfylls:
- Gräsklipparen är oskadad.
- Det kommer inte ut bensin ur gräsklipparen.
- Bränsletankens lock är stängt.
svenska 4 Säkerhetsanvisningar
- Det kommer inte ut motorolja ur gräsklipparen.
- Motoroljelocket är stängt.
- Gräsklipparen är ren.
- Manöverreglagen fungerar och är oförändrade.
- Kniven har monterats rätt.
- STIHL originaltillbehör har monterats på denna gräsklippare.
– Tillbehöret har monterats rätt. - Fjäderbelastade mekanismer är oskadade och fungerar.
- Motorn stannar när inkopplingsbygeln för klippning släpps.
▲ WARNING
- Om maskinen inte är i säkert bruksskick fungerar komponenterna inte längre på rätt sätt, säkerhetsanordningarna är ur funktion och bränsle rinner ut. Detta kan orsaka allvarliga personskador eller dödsfall.
- Arbeta med en oskadad gräsklippare.
- Om det kommer ut bensin ur gräsklipparen: använd inte gräsklipparen och kontakta en STIHL servande fackhandel.
▶ Stäng bränsletankens lock. - Om det kommer ut motorolja ur gräsklipparen: använd inte gräsklipparen och kontakta en STIHL servande fackhandel.
▶ Stäng motoroljelocket. - Om gräsklipparen är smutsig: rengör gräsklipparen.
- Manipulera inte gräsklipparen och dess säkerhetssystem.
- Manipulering av gräsklipparen, som förändrar effekten eller förbränningsmotorns varvital, är absolut förbjuden.
- Om manöverreglagen inte fungerar: använd inte gräsklipparen.
- Fjäderbelastade mekanismer kan avge lagrad energi.
- Montera STIHL originaltillbehör på denna gräsklippare.
- Montera kniven enligt beskrivningen i denna bruksanvisning.
- Montera tillbehöret enligt beskrivningen i denna bruksanvisning eller i tillbehörets bruksanvisning.
- Stick inte in föremål i gräsklipparens öppningar.
- Byt ut utslitna eller skadade informationsskyltar.
- Om något är oklart: kontakta en STIHL servande fackhandel.

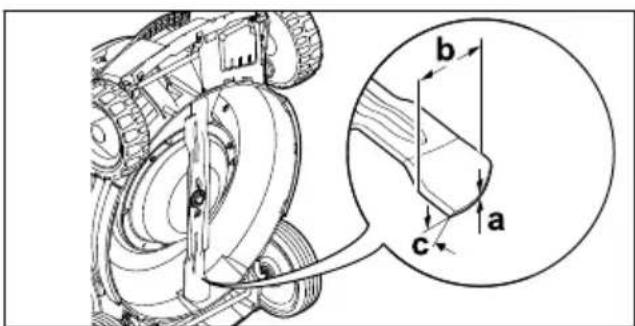

4.6.2 Kniv
Kniven är i säkert bruksskick när följande villkor uppfylls:
- Kniven och komponenterna är oskadade.
- Kniven är inte deformerad.
- Kniven har monterats rätt.
– Kniven har slipats rätt.
- Kniven är gradfri.
– Kniven har balanserats rätt.
- Knivens minsta bredd har inte underskridits, 19.2.
- Slipvinkeln är rätt, 19.2.
▲ WARNING
- Om kniven inte är i säkert bruksskick kan delar lossna och slungas iväg. Detta kan orsaka allvarliga personskador.
- Arbeta med en oskadad kniv och oskadade komponenter.
▶ Montera kniven rätt.
▶ Slipa kniven rätt. - Om den minsta tjockleken eller den minsta bredden har underskridits: byt ut kniven.
- Låt en STIHL servande fackhandel balansera kniven.
- Om något är oklart: kontakta en STIHL servande fackhandel.
4.7 Bränsle och tankning
WARNING
■ Bensin är bränslet som används för denna gräsklippare. Bensin är lättantändligt. Om bensin kommer i kontakt med öppen eld eller varma föremål kan bensin utlösa en brand eller explosion. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador.
- Skydda bensin mot värme och eld.
▶ Spill inte ut bensin.
- Om bensin har spillts ut: torka bort bensin med en trasa och försök först starta motorn när alla gräsklipparens delar är torra.
▶ Rökning förbjuden.
▶ Tanka inte i närheten av öppen eld.
- Stäng av motorn och låt den svalna före tankning.
- Om tanken måste tömmas: gör detta utomhus.
▶ Starta motorn minst 3 m från tankningsplatsen.
- Förvara aldrig gräsklipparen inomhus med bensin i tanken.
■ Bensinånga som andas in kan orsaka förgiftning.
▶ Andas inte in bensinånga.
▶ Tanka på en väl ventilerad plats.
4 Säkerhetsanvisningar svenska
■ Under arbetets gång blir gräsklipparen varm. Bensin utvidgas och kan orsaka ett övertryck i bränsletanken. Bensin kan spruta ut när bränsletanklocket öppnas. Bensin som sprutar ut kan antändas. Användaren kan skadas allvarligt.
- Låt först gräsklipparen svalna och öppna sedan bränsletanklocket.
- Kläder som kommer i kontakt med bensin kan vara lättantändliga. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador.
- Om kläder kommer i kontakt med bensin: byt kläder.
■ Bensin kan skada miljön.
▶ Spill inte ut bränsle.
- Sluthantera bensin enligt föreskrift och miljövänligt.
■ Bensin som kommer i kontakt med hud eller ögon kan orsaka irritation.
- Om den kommer i kontakt med huden: tvätta hudområdet omedelbart med rikliga mängder vatten och tvål.
- Om den kommer i kontakt med ögonen: spola ögonen med rikligt med vatten i minst 15 minuter och uppsök läkare.
- Gräsklipparens tändsystem alstrar gnistor. Gnistor kan komma ut och orsaka brand och explosion i en miljö med lättantändliga eller explosiva material. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador.
- Använd tändstift enligt beskrivningen i motorns bruksanvisning.
- Skruva fast och dra åt tändstiftet.
▶ Fäst tändstiftskontakten hårt.
■ Om gräsklipparen tankas med bensin som är olämplig för motorn kan gräsklipparen skadas.
- Använd färsk, blyfri bensin av känt märke.
- Om användaren inte startar motorn rätt kan användaren förlora kontrollen över gräsklipparen. Användaren kan skadas allvarligt.
- Starta motorn enligt beskrivningen i denna bruksanvisning.
■ Användaren kan inte längre arbeta koncentrerat i vissa situationer. Användaren kan snubbla, ramla och skadas allvarligt.
- Arbeta lugnt och med eftertanke.
- Klipp endast vid god sikt. Använd inte med gräsklipparen om ljuset och synförhållandena är dåliga.
- Bara en person får använda gräsklipparen.
▶ Se upp för hinder.
▶ Vält inte gräsklipparen.
Se alltid till att du står stadigt på marken och håller balansen när du arbetar.
- Om du känner att du blir trött: ta en paus.
- Om du klipper i en sluttning: klipp på tvären mot sluttningen.
- Klipp inte i sluttningar med en stigning på över 25° (46,6 %).
- Var särskilt uppmärksam när gräsklipparen används i närheten av sluttningar, stup, diken, deponier och vallar.
- Planera arbetstiden så att du undviker hög belastning under en längre tidsperiod.
■ Maskinen alstrar giftiga avgaser när motorn går. Avgaser som andas in kan orsaka förgiftning.
▶ Andas inte in avgaserna.
- Använd gräsklipparen på en väl ventilerad plats.
- Vid illamående, huvudvärk, synstörningar, hörselfel eller svindel: avsluta arbetet och uppsök en läkare.
■ Om användaren använder hörselskydd och motorn går kan användaren ev. höra och uppskatta ljud sämre.
- Arbeta lugnt och med eftertanke.
- Gräsklipparen är utrustad med en motorstoppanordning.
▶ Motorn och kniven stannar inom 3 sekunder när inkopplingsbygeln för klippning släpps.
■ Användaren kan skära sig på den roterande kniven. Användaren kan skadas allvarligt.
▶ Dra bort tändstiftskontakten.
▶ Ta inte på den roterande kniven.
- Om kniven blockeras av ett föremål: stäng av motorn. Först därefter får föremålet tas bort.
- Om du arbetar utan drivning kan drivningen kopplas in av misstag och gräsklipparen kör igång. Detta kan orsaka allvarliga personskador och sakskador.
- Aktivera inkopplingsbygeln för drivning endast när drivningen ska kopplas in.
- Om gräsklipparen förändras eller beter sig ovanligt under arbetet kan gräsklipparen vara i osäkert bruksskick. Detta kan orsaka allvarliga personskador och sakskador.
- Avsluta arbetet och kontakta en STIHL servande fackhandel.
■ Under arbetet kan vibration pga gräsklipparen uppstå.
▶ Använd arbetshandskar.
▶ Lägg in arbetspauser.
- Om du känner av cirkulationsrubbningar: kontakta en läkare.
■ Kontrollera ytan som ska klippas och se upp för hinder. Om kniven träffar ett främmande föremål under arbetet kan det eller delar av det slungas iväg med hög hastighet. Detta kan orsaka personskador och sakskador.
▶ Ta bort främmande föremål, t.ex. stenar, pinnar, ståltråd, leksaker eller annat från arbetsområdet. Markera dolda föremål som inte kan tas bort.
- När du släpper inkopplingsbygeln för klippning fortsätter kniven rotera en kort tid. Detta kan orsaka allvarliga personskador.
▶ Vänta tills kniven har slutat rotera.
- Om den roterande kniven träffar ett hårt föremål kan det uppstå gnistor. Gnistor kan orsaka brand i en miljö med lättantändliga material. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador.
- Arbeta inte i en miljö med lättantändliga material.
- Om gräsklipparen ställs på en sluttande yta kan den rulla iväg oavsiktligt. Detta kan orsaka personskador och sakskador.
- Släpp gräsklipparen endast när den står på en plan yta och inte kan rulla iväg av sig själv.
- Om föremål fästes på styrhandtaget kan gräsklipparen välta pga den extra vikten. Detta kan orsaka personskador och sakskador.
- Fäst inga föremål på styrhandtaget.
FARA
- Om arbetet sker i närheten av spänningsförande kablar kan kniven komma i kontakt med de spänningsförande kablarna och skada dem. Detta kan orsaka allvarliga personskador eller dödsfall.
- Arbeta inte i närheten av spänningsförande kablar.
- Om arbete sker under ett åskväder kan användaren träffas av ett blixtnedslag. Detta kan orsaka allvarliga personskador eller dödsfall.
- Vid åskväder: arbeta inte.
- Om användaren arbetar i regn finns en halkrisk. Detta kan orsaka allvarliga personskador eller dödsfall.
- Om det regnar: arbeta inte.
4.9 Transport
▲ WARNING
■ Under transporten kan gräsklipparen välta eller flytta på sig. Detta kan orsaka personskador och sakskador.
▶ Stäng av motorn.
▶ Vänta tills kniven har slutat rotera.
▶ Dra bort tändstiftskontakten.
- Säkra gräsklipparen med spännband, remmar eller ett nät på en lämplig lastyta så att den inte kan välta eller flytta på sig.
■ Efter att motorn har gått kan ljuddämparen och motorn vara varm. Användaren kan bränna sig vid transporten.
▶ Skjut gräsklipparen.
- Gräsklipparen är tung. Om användaren bär gräsklipparen själv kan vederbörande skadas.
▶ Använd arbetshandskar.

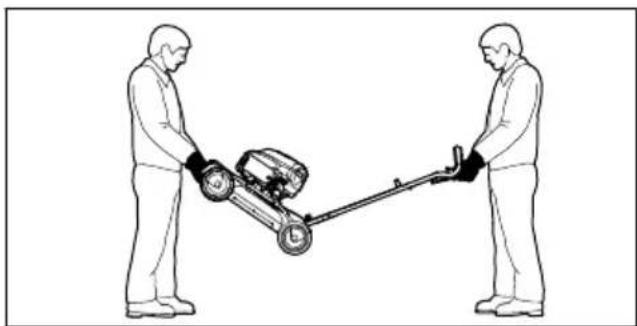

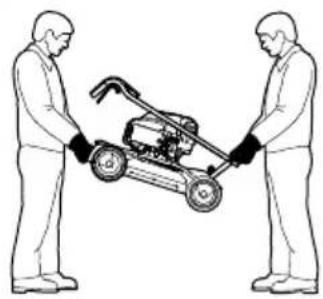

▶ Bär gräsklipparen med två man.
■ Under transporten kan det läcka ut bensin och detta kan leda till föroreningar och skador.
▶ Skjut gräsklipparen.
▶ Transportera maskinen utan bensin.
4.10 Förvaring
▲ WARNING
■ Barn kan inte känna igen och bedöma riskerna med en gräsklippare. Barn kan skadas allvarligt.
▶ Stäng av motorn.
- Förvara gräsklipparen utom räckhåll för barn.
- Förvara gräsklipparen på en ren och torr plats.
- Om gräsklipparen förvaras på en sluttande yta kan den rulla iväg av misstag. Detta kan orsaka personskador och sakskador.
- Förvara gräsklipparen endast på plana ytor.
4.11 Rengöring, underhåll och reparation
▲ WARNING
- Om motorn går under rengöring, underhåll eller reparation kan detta orsaka allvarliga personskador och sakskador.
▶ Stäng av motorn.
5 Göra gräsklippare klar att användas svenska
▶ Vänta tills kniven har slutat rotera.
▶ Dra bort tändstiftskontakten.
- Om motorn går under rengöring, underhåll eller reparation kan drivningen startas av misstag. Detta kan orsaka allvarliga personskador och sakskador.
▶ Stäng av motorn.
▶ Dra bort tändstiftskontakten.
■ Efter att motorn har gått kan ljuddämparen och motorn vara varm. Detta kan orsaka brännskador.
- Vänta tills ljuddämparen och motorn har svalnat.
- Ett kraftigt rengöringsmedel, rengöring med en vattenstråle eller vassa föremål kan skada gräsklipparen eller kniven. Om gräsklipparen eller kniven inte rengörs på rätt sätt fungerar komponenterna kanske inte längre och säkerhetsanordningarna sätts ur spel. Detta kan orsaka allvarliga personskador.
- Rengör gräsklipparen och kniven enligt beskrivningen i denna bruksanvisning, 15.2.
- Om gräsklipparen eller kniven inte repareras eller underhålls enligt beskrivningen i denna bruksanvisning fungerar komponenterna kanske inte längre och säkerhetsanordningarna sätts ur spel. Detta kan orsaka allvarliga personskador eller dödsfall.
- Utför underhåll eller reparation på gräsklip-paren enligt beskrivningen i denna bruksan-visning.
- Utför underhåll på kniven enligt beskrivningen i denna bruksanvisning.
■ Under rengöring, underhåll eller reparation av kniven kan användaren skära sig på de vassa eggarna. Användaren kan skadas.
- Använd arbetshandskar av kraftigt material.
■ Kniven kan bli varm under slipningen. Användaren kan bränna sig.
▶ Vänta tills kniven har svalnat.
- Använd arbetshandskar av kraftigt material.
5 Göra gräsklippare klar att användas
5.1 Göra gräsklippare klar att användas
Innan allt arbete påbörjas måste följande steg utföras:
- Ta bort förpackningsmaterialet och transportsäkringarna.
- Se till att följande komponenter är i säkert bruksskick:
- Gräsklippare, 14.6.1.
- Kniv, 04.6.2.
▶ Rengöra gräsklippare, 15.2.
▶ Kontrollera kniv, 10.2.
▶ Fylla på motorolja, 16.2.
▶ Fälla upp och ställa in styrhandtag, 18.1.
▶ Tanka gräsklippare, 07.1.
▶ Ställa in klipphöjd, 11.2.
- Kontrollera manöverreglage, 10.1.
- Om stegen inte kan utföras: använd inte gräsklipparen och kontakta en STIHL servande fackhandel.
6 Sätta ihop gräsklippare
▶ Stäng av motorn.
▶ Dra bort tändstiftskontakten.
▶ Ställ gräsklipparen på en plan yta.


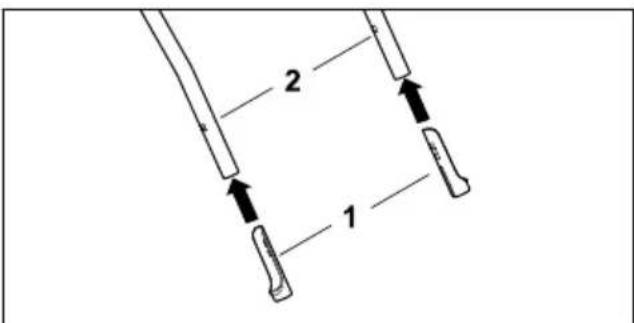

2 1- Fäst skyddshylsorna (1) med den långa sidan inåt på styrhandtagets överdel (2).
- Håll styrhandtagets överdel (2) mot styrhandtagets underdel (3) så att hålen stämmer överens.
svenska 7 Tanka gräsklippare
- Sätt in skruvarna (4) inifrån och ut genom hålen (5).
- Skruva fast snabblåsspakarna (6) med skruvarna (4) och fäll upp dem så att snabblåsspakarna (6) ligger an tätt mot styrhandtaget.


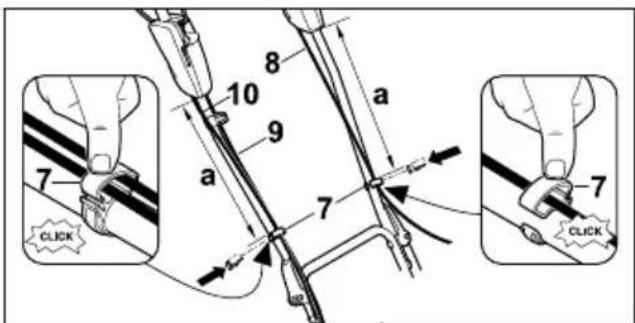

8 10 9 a 7 a 7 7 CLICK- Tryck fast kabelclipset (7) på styrhandtagets överdel.
▶ Lägg in wirarna (8 + 9 + 10) i kabelclipset (7). - Stäng kabelclipset (7) och låt fliken snäppa in.
- Fäst motorstoppets wire (8) med kabelclipset (7) med ett avständ på a = 42 - 44 cm till vänster på styrhandtagets överdel.
- Fäst drivningens wire (9) och Vario-drivningens wire (10) med kabelclipset (7) med ett avständ på a = 42 - 44 cm till höger på styrhandtagets överdel.


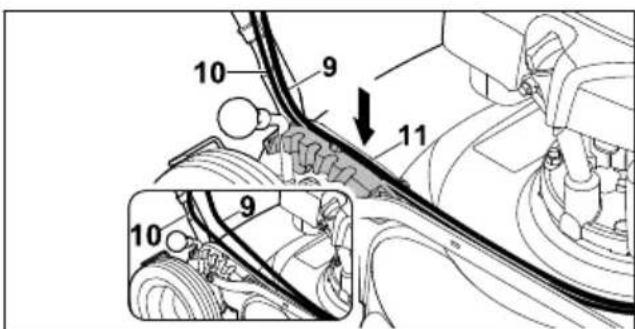

10 9 11 10 9- Lägg in Vario-drivningens wire (10) i styrningen (11) vid lässegmentet.
- Tryck in drivningens wire (9) över den i styrningen (11) vid lässegmentet.


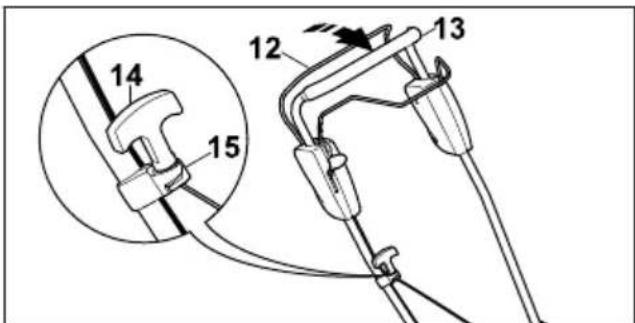

14 15 12 13- Tryck inkopplingsbygeln för klippning (12) mot styrhandtaget (13) och håll den så.
- Dra startgreppet (14) långsamt i riktning mot linstyrningen (15).
▶ Fäst startgreppet (14) i linstyrningen (15). - Släpp inkopplingsbygeln för klippning (12).
▶ Fäst tändstiftskontakten igen.
Motoroljan smörjer och kyler motorn.
Motoroljans specifikation och påfyllningsmängden finns i motorns bruksanvisning.
OBS!
- Ingen motorolja är ifylld vid leveransen. Startning av motorn utan eller med för lite motorolja kan skada gräsklipparen.
- Kontrollera motorns oljenivå innan varje startning och fyll på motorolja vid behov.
- Fyll på motorolja enligt beskrivningen i motorns bruksanvisning.
7 Tanka gräsklippare
7.1 Tanka gräsklippare
OBS!
- Om gräsklipparen inte tankas med rätt bränsle kan gräsklipparen skadas.
▶ Beakta motorns bruksanvisning.
▶ Stäng av motorn.
▶ Ställ gräsklipparen på en plan yta.
▶ Rengör området kring bränsletankens lock med en fuktig trasa.
▶ Vrid bränsletankens lock (1) moturs, tills bränsletankens lock kan tas bort.
▶ Ta bort bränsletankens lock.
- Fyll på bränsle med en lämplig tratt så att det är kvar minst 15 mm till kanten på bränsletanken.
- Placera bränsletankens lock på bränsletanken.
- Vrid bränsletankens lock medurs och dra åt den för hand.
Bränsletanken är stängd.
8 Ställa in gräsklippare för användaren svenska
8 Ställa in gräsklippare för användaren
8.1 Fälla upp och ställa in styr- handtag
▶ Stäng av motorn.
▶ Dra bort tändstiftskontakten.
▶ Ställ gräsklipparen på en plan yta.
- Lossa snabblåsspakarna (1) till vänster och höger.
▶ Fäll upp styrhandtaget (2) och se till att wirarna (3) inte kläms fast. - Dra åt snabblåsspakarna (1) till vänster och höger.
Styrhandtaget (2) är fast anslutet till gräsklip-paren.
- Tryck inkopplingsbygeln för klippning (4) mot styrhandtaget (2) och håll den så.
- Dra startgreppet (5) långsamt i riktning mot linstyrningen (6).
▶ Fäst startgreppet (5) i linstyrningen (6). - Släpp inkopplingsbygeln för klippning (4).
▶ Fäst tändstiftskontakten igen.

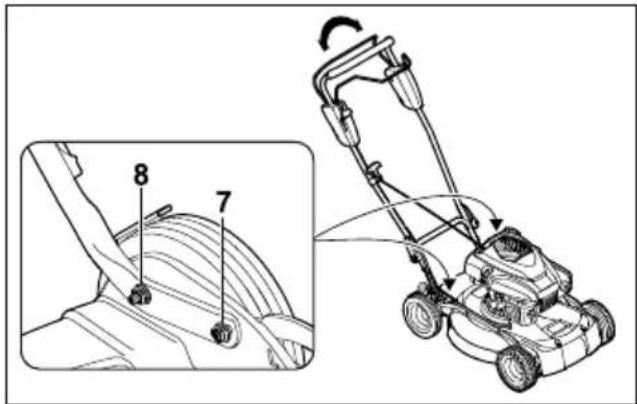

▶ Lossa muttrarna (7 + 8).
- Ställ in styrhandtaget genom att flytta det uppåt eller nedåt.
▶ Dra åt muttrarna (7 + 8).
Styrhandtaget är fast anslutet till gräsklipparen.
8.2 Fälla ned styrhandtag
Styrhandtaget kan fällas ned för platssparande transport och förvaring.
▶ Stäng av motorn.
▶ Dra bort tändstiftskontakten.
▶ Ställ gräsklipparen på en plan yta.
- Tryck inkopplingsbygeln för klippning mot styrhandtaget och håll den så.
- Lossa startgreppet ur linstyrningen och släpp tillbaka den längsamt mot motorn.
▶ Släpp inkopplingsbygeln för klippning.
- Håll fast styrhandtaget och lossa muttrarna för styrhandtagets förskruvningar.
▶ Fäll ned styrhandtaget framåt.
9 Starta och stäng av motorn
9.1 Starta motor
▶ Ställ gräsklipparen på en plan yta.
- Tryck inkopplingsbygeln för klippning (1) mot styrhandtaget med vänster hand och håll den så.
▶ Dra ut startgreppet (2) långsamt med höger hand tills du känner ett motständ. - Dra ut startgreppet (2) snabbt och låt det gå tillbaka tills motorn går.
svenska 10 Kontrollera gräsklippare
- Om motorn inte startar: beakta motorns bruks-anvisning.
9.2 Stänga av motor
▶ Ställ gräsklipparen på en plan yta.
- Släpp inkopplingsbygeln för klippning. Motorn stannar.
▶ Lämna arbetspositionen.
10 Kontrollera gräsklippare
10.1 Kontrollera manöverreglage
Inkopplingsbygel för klippning och inkopplingsbygel för drivning
▶ Stäng av motorn.
- Dra inkopplingsbygeln för klippning och inkopplingsbygeln för drivning helt mot styrhandtaget och släpp den igen.
- Om inkopplingsbygeln för klippning eller inkopplingsbygeln för drivning är trög eller inte fjädrar tillbaka till utgångsläget: använd inte gräsklipparen och kontakta en STIHL servande fackhandel.
Inkopplingsbygeln för klippning och inkopplingsbygeln för drivning är defekt.
10.2 Kontrollera kniv
▶ Stäng av motorn.
▶ Dra bort tändstiftskontakten.

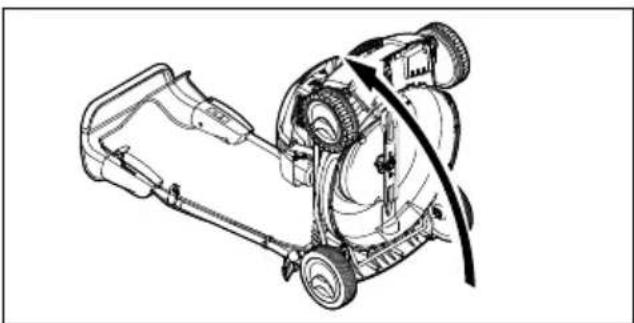

▶ Ställa upp gräsklippare, 15.1.
▶ Mät följande:
- Tjocklek a
- Bredd b
- Slipvinkel c
- Om den minsta tjockleken eller den minsta bredden har underskridits: Byta kniv, 19.2.
- Om slipvinkeln inte är rätt: Slipa kniv, 📄 19.2.
- Om något är oklart: kontakta en STIHL servande fackhandel.
11 Arbeta med gräsklipparen

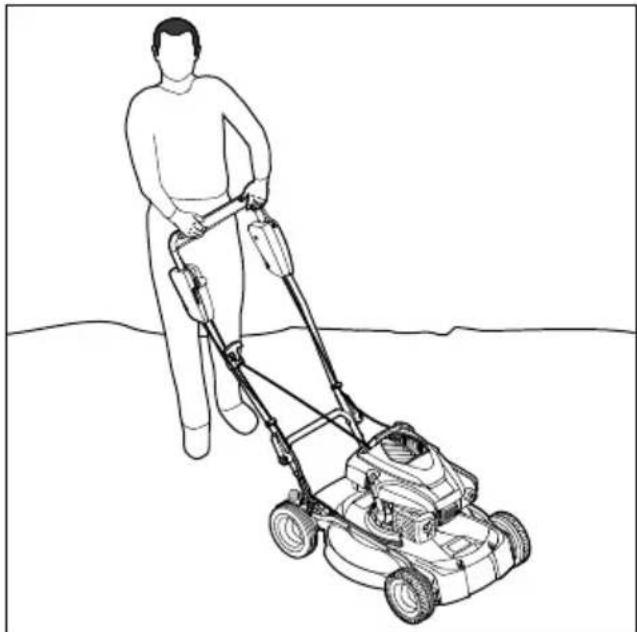

11.1 Hålla fast och styra gräsklippare
- Håll fast styrhandtaget med båda händerna så att tummarna när runt styrhandtaget.
11.2 Ställa in klipphöjd
5 klipphöjder kan ställas in:
- 30 mm = position 1
- 40 mm = position 2
- 50 mm = position 3
- 60 mm = position 4
- 70 mm = position 5
Ställa in klipphöjd
▶ Stäng av motorn. Kniven får inte rotera.
▶ Ställ gräsklipparen på en plan yta.
- Tryck spaken (1) utåt mot bakhjulet och håll den så.
- Ställ spaken (1) i önskat läge (2) och låt den snäppa in.
11.3 Koppla till och från drivning
11.3.1 Koppla in drivning
OBS!
- Flytta Vario-drivningens spak endast när motorn går för att undvika skador på maskinen.
▶ Ställ gräsklipparen på en plan yta.
▶ Starta motorn.
- Dra inkopplingsbygeln för drivning (1) helt mot styrhandtaget och håll den så att tummen när runt styrhandtaget. Gräsklipparen kör igång.
Öka körhastighet:
- Tryck Vario-drivningens spak (2) framåt i riktning mot 🔒.
Sänka körhastighet:
- Tryck Vario-drivningens spak (2) bakåt i riktning mot
11.3.2 Koppla från drivning
- Släpp inkopplingsbygeln för drivning.
▶ Vänta tills gräsklipparen stannar.
11.4 Bioklippning
Vid bioklippning skärs det avklippta gräset sönder flera gånger tack vare ett speciellt luftflöde i knivområdet och blåses sedan tillbaka till gräsmattebotten. Klippmaterialet lämnas kvar på grä-sytan, där det lätt förmultnar och återförs till kretsloppet som gödning. En vacker och tät gräsmatta får du genom att bioklippa ofta, en tredjedel av gräshöjden bör då klippas.
Förutsättningar för ett bra bioklippresultat:
- Hur ofta: på våren (huvudsaklig växtperiod) minst 2 gånger per vecka, på sommaren och på hösten minst 1 gång per vecka.
- Klipp torrt gräs om det är möjligt.
- Använd väl slipade knivar.
- Välj en låg hastighet.
- Variera klippriktningen och se till att klippspåren överlappar.
- Klipp alltid mycket högt gräs i flera steg.
- Om arbete med inkopplad drivning sker: kör gräsklipparen kontrollerat framåt.
- Om arbete med frånkopplad drivning sker: skjut gräsklipparen långsamt och kontrollerat framåt.
12 Efter arbetet
12.1 After arbetet
▶ Stäng av motorn.
- Om gräsklipparen är våt: låt gräsklipparen torka.
▶ Rengör gräsklipparen.
13 Transport
13.1 Transportera gräsklippare
▶ Stäng av motorn.
Kniven får inte rotera.
▶ Dra bort tändstiftskontakten.
Skjuta gräsklippare
- Skjut gräsklipparen långsamt och kontrollerat framåt.
Bära gräsklippare
- Använd arbetshandskar av kraftigt material.
- Om gräsklipparen bärs med uppfällt styrhandtag:
- En person ska hålla fast gräsklipparen i transporthandtaget fram med båda händerna och en person ska hålla fast i styrhandtaget med båda händerna.
- Lyft och bär gräsklipparen med två man.
- Om gräsklipparen bärs med nedfällt styrhandtag:
▶ Fäll ned styrhandtaget.
- En person ska hålla fast gräsklipparen i transporthandtaget fram med båda händerna och en person ska hålla fast i transporthandtaget bak med båda händerna.
- Lyft och bär gräsklipparen med två man.
Transportera gräsklipparen i ett fordon
- Säkra gräsklipparen upprättstäende så att den inte välter eller kan flytta på sig.
14 Förvaring
14.1 Förvara gräsklippare
- Stäng av motorn och låt den svalna.
▶ Dra bort tändstiftskontakten. -
Förvara gräsklipparen så att följande villkor uppfylls:
-
Gräsklipparen är utom räckhåll för barn.
- Gräsklipparen är ren och torr.
- Gräsklipparen kan inte välta.
- Gräsklipparen kan inte rulla iväg.
Om gräsklipparen förvaras i mer än 3 måna- der:
▶ Kör bränsletanken tom.
- Låt en STIHL servande fackhandel rengöra bränsletanken.
- Byt motorolja enligt uppgifterna i motorns bruksanvisning.
- Skruva loss tändstiftet.
WARNING
- Om startgreppet dras ut när tändstiftskontakten är lossad kan det komma ut gnistor. Gnistor kan orsaka brand och explosion i en miljö med lättantändliga eller explosiva material. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador.
- Håll bort tändstiftskontakten från tändstiftshålet.
- Dra ut startgreppet flera gånger och låt det gå tillbaka.
- Skruva fast och dra åt tändstiftet.
15 Rengöring

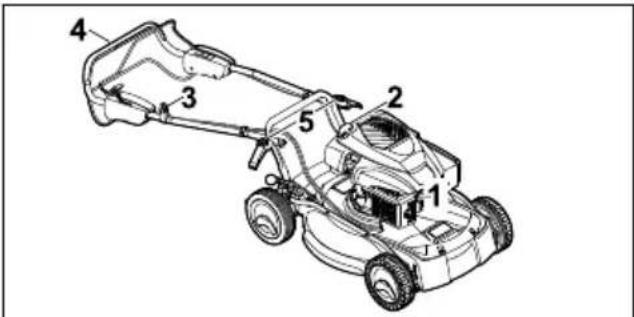

15.1 Ställa upp gräsklippare
▶ Kör bränsletanken tom.
Motorn stannar.
▶ Ställ gräsklipparen på en plan yta.
▶ Ställ in klipphöjden på läge 1, 1.2.
▶ Dra bort tändstiftskontakten (1).
▶ Lossa startgreppet (2) ur linstyrningen (3).
- Håll fast styrhandtaget (4) och öppna snabblässpakarna (5).
▶ Lägg undan styrhandtaget (4) bakåt.
15.2 Rengöra gräsklippare
▶ Stäng av motorn.
▶ Låt gräsklipparen svalna.
▶ Dra bort tändstiftskontakten.
▶ Rengör gräsklipparen med en fuktig trasa.
▶ Rengör ventilationsöppningarna med en pensel.
▶ Ställ upp gräsklipparen.
16 Underhåll svenska
- Rengör området runt kniven och kniven med en träpinne, en mjuk borste eller en fuktig trasa.
16 Underhåll
16.1 Underhållsintervaller
Underhållsintervallerna är beroende av omgivningsförhållandena och arbetsförhållandena. STIHL rekommenderar följande underhållsintervaller:
Motor
- Genomför underhåll av motorn enligt uppgifterna i motorns bruksanvisning.
Gräsklippare
- Låt en STIHL servande fackhandel kontrollera gräsklipparen varje år.
16.2 Demontera och montera kniv

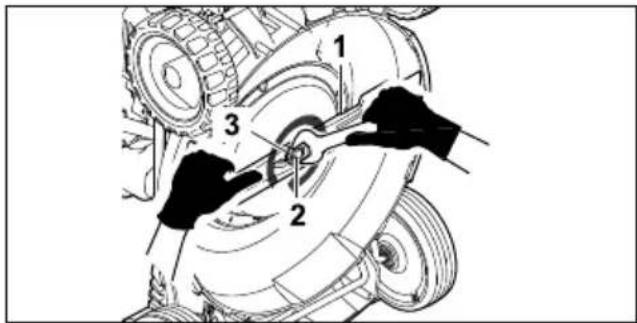

16.2.1 Demontera kniv
▶ Stäng av motorn.
▶ Dra bort tändstiftskontakten.
▶ Ställ upp gräsklipparen.
▶ Håll fast kniven (1).
- Skruva loss skruven (2) och ta bort den till-sammans med brickan (3).
▶ Ta bort kniven (1).
- Sluthantera skruven (2) och brickan (3). Använd en ny skruv och bricka för montering av kniven (1).

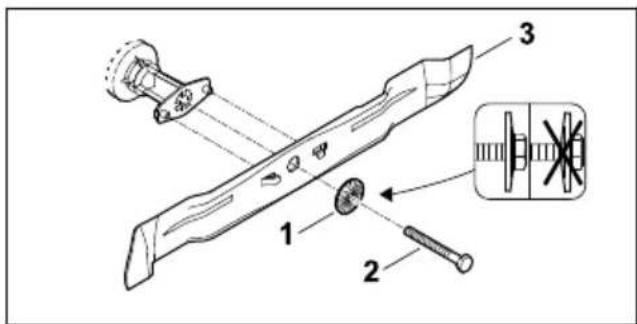

16.2.2 Montera kniv
▶ Stäng av motorn.
▶ Dra bort tändstiftskontakten.
▶ Ställ upp gräsklipparen.
- Placera den nya brickan (1) på den nya skruven (2).
- För på skruvsäkring Loctite 243 på gängorna på skruven (2).
- Placera kniven (3) så att upphöjningarna på anliggningsytan greppar i urtagen på kniven (3).
- Skruva fast skruven (2) tillsammans med brickan (1).
▶ Håll fast kniven (3).
▶ Dra åt skruven (2) med 65 Nm.
16.3 Slipa och balansera kniv
Det krävs mycket övning för att slipa och balansera kniven på rätt sätt.
STIHL rekommenderar att kniven slipas och balanseras av en STIHL servande fackhandel.
WARNING
■ Knivens eggar är vassa. Användaren kan skära sig.
- Använd arbetshandskar av kraftigt material.
▶ Stäng av motorn.
▶ Dra bort tändstiftskontakten.
▶ Ställ upp gräsklipparen.
▶ Demontera kniven.
- Slipa kniven. Beakta samtidigt slipvinkeln och kyl kniven, 19.2.
Kniven får inte bli blå under slipningen.
▶ Montera kniven.
- Om något är oklart: kontakta en STIHL servande fackhandel.
17 Reparera
17.1 Reparera gräsklippare
Användaren kan inte själv repararera gräsklipparen eller kniven.
- Om gräsklipparen eller kniven är skadad: använd inte gräsklipparen eller kniven och kontakta en STIHL servande fackhandel.
- Om informationsskyltarna är oläsliga eller skadade: låt en STIHL servande fackhandel byta ut informationsskyltarna.
18 Felavhjälpning
18.1 Åtgärda störningar på gräsklipparen
| Störning Orsak | Åtgärd | |
| Motorn går inte att starta. | Inkopplingsbygeln för klippning är inte aktiverad. | ► Starta motorn enligt beskrivningen i denna bruk-sanvisning. |
| Bränsletanke | är tom. ► Tanka gräsklipparen. | |
| Bränsleledningen är igensatt. ► Kontakta en STIHL servande fackhandel. | ||
| Det finns dåligt, smutsigt eller gammalt bränsle i tanken. | ► Använd alltid färskt bränsle (blyfri bensin) av känt märke. | |
| Luftfiltret är smutsigt. ► Kontakta en STIHL servande fackhandel. | ||
| Tändstiftskontakten har dragits bort från tändstiftet eller tändka-beln sitter dåligt på kontakten. | ► Fäst tändstiftskontakten.► Kontrollera anslutningen mellan tändkabeln och kontakten. | |
| Tändstiftet är sotigt, skadat eller elektrodavståndet är fel. | ► Rengör eller byt ut tändstiftet.► Ställ in elektrodavståndet. | |
| Motståndet på kniven är för stort. | ► Ställ in en högre klipphöjd.► Starta motorn i lägre gräs. | |
| Svårstartad motor eller motorns effekt för svag.Motorn blir mycket varm. | Gräsklipparkåpan är igensatt. Rengör gräsklipparen. | |
| Klipphöjden är för lågt inställd eller gånghastigheten är för hög. | Anpassa klipphöjden eller klipp långsammare. | |
| Vatten i bränsletanken och för-gasaren eller förgasaren är igensatt. | Töm bränsletanken, rengör bränsleledningen och förgasaren. | |
| Bränsletanken är smutsig. Kontakta en STIHL servande fackhandel. | ||
| Luftfiltret är smutsigt. Kontakta en STIHL servande fackhandel. | ||
| Tändstiftet är sotigt. Rengör eller byt ut tändstiftet. | ||
| Motoroljenivån är för låg. Fyll på eller byt motorolja enligt beskrivningen i motorns bruksanvisning. | ||
| Kylflänsarna är smutsiga. Rengör gräsklipparen. | ||
| Gräsklipparen vibrerar kraf-tigt. | Kniven är skadad. Byt ut kniven. | |
| Kniven har inte monterats rätt. Montera kniven. | ||
| Gräset klipps inte av rent. | Kniven är slö eller utsliten. Slipa eller byt ut kniven. | |
19 Tekniska data
19.1 Gräsklippare STIHL RM 4.0 RV
– Motortyp: Kohler HD675
– Cylindervolym: 149 cm ^3
– Effekt: 2,2 kW (3,0 hk) vid 2800 varv/min
- Varvtal: 2800 varv/min
- Bränsletankens maximala volym: 1400 cm ^3 (1,4 l)
- Vikt: 36 kg
- Klippbredd: 53 cm
19.2 Kniv
– Min. tjocklek a: 2,5 mm
- Min. bredd b: 55 mm
- Slipvinkeln = 30°
19.3 Buller och vibrationsvärden
K-värdet för ljudtrycksnivån är 2 dB(A). K-värdet för ljudnivån är 2,2 dB(A). K-värdet för vibrationsvärdena är 1,60 m/s ^2 .
- Uppmätt ljudtrycksnivå L _pA enligt 2006/42/EC: 79 dB(A)
20 Reservdelar och tillbehör suomi
- Uppmätt ljudnivå L _wA enligt 2000/14/EC: 91,2 dB(A)
- Uppmätt vibrationsvärde a_hv enligt EN 12096, styrhandtag: 3,20 m/s ^2
Information om uppfyllandet av arbetsgivarriktlinjen vibration 2002/44/EC anges på www.stihl.com/vib.
19.4 REACH
REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier.
Information om REACH-direktivet finns på www.stihl.com/reach.
20 Reservdelar och tillbehör
20.1 Reservdelar och tillbehör
STIHL
57.
De här symbolerna kännetecknar STIHL-originaldelar och STIHL-originaltillbehör.
STIHL rekommenderar att du använder original- delar och tillbehör från STIHL.
Reservdelar och tillbehör från andra tillverkare kan inte utvärderas av STIHL i fråga om tillförlitlighet, säkerhet och lämplighet trots pågående marknadsobservation och STIHL kan inte ansvara för användningen av dem.
Originaldelar och tillbehör från STIHL kan köpas hos en STIHL-återförsäljare.
20.2 Viktiga reservdelar
STIHL frånsäger sig allt ansvar för person- eller sakskador som har orsakats av användningen av ej godkända påbyggnadskomponenter eller reservdelar.
- Kniv: 6383 702 0100
– Knivskruv: 9008 319 9075 - Bricka: 0000 702 6600
21 Kassering
21.1 Sluthantera gräsklippare
Information om sluthantering finns att få hos lokala myndigheter eller hos en STIHL servande fackhandel.
En felaktig sluthantering kan skada hälsan och belasta miljön.
- Lämna in STIHL produkter inkl. förpackningen till en lämplig återvinningsstation enligt de lokala föreskrifterna.
- Kasta inte produkten i hushållsavfallet.
22 EU-försäkran om överens- stämmelse
22.1 Gräsklippare STIHL RM 4.0 RV
STIHL Tirol GmbH
förklarar på eget ansvar att
– Typ: gräsklippare
- Fabrikat: STIHL
- Typ: RM 4.0 RV
- Modellnummer: 6383
motsvarar de gällande bestämmelserna i riktlinjen 2000/14/EC, 2006/42/EC, 2014/30/EU och 2011/65/EU samt är utvecklad och tillverkad enligt följande normer, vars version var giltig vid respektive produktionsdatum: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
Deltagandes namn och adress:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
D-90431 Nürnberg
Bestämningen av den uppmätta och garanterade ljudnivån har utförts enligt riktlinjen 2000/14/EC, bilaga VIII.
– Uppmätt ljudnivå: 91,2 dB(A)
– Garanterad ljudnivå: 93 dB(A)
Tekniska underlag förvaras av produktgodkännandet på STIHL Tirol GmbH.
Tillverkningsår och maskinnummer finns på gräsklipparen.
Langkampfen, 02.01.2020
STIHL Tirol GmbH
M. Thicka stf.
Matthias Fleischer, områdeschef inom forskning och utveckling
Sven Zimmermann, områdeschef inom kvalitet
Sisällysluettelo
1 Alkusanat.... 100
suomi 1 Alkusanat
7 Fylle på drivstoff på gressklipperen...... 156
- Ha på deg en langbukse av motstandsdyk-tig materiale.
- Bruk kraftige, heldekkende sko med såler som har god gripeevne.
- Sørg for at du alltid står støtt på bakken när du arbeider.
▶ Hvis du klipper i en skråning: Klipp på tvers i skråningen.
- Ikke arbeid i skråninger som har en stigning på over 25° (46,6 %).
▶ Sørg for god ventilasjon när du arbeider med gressklipperen.
7 Fylle på drivstoff på gress- klipperen
7.1 Fylle på drivstoff på gressklip- peren
LES DETTE
■ Hvis det ikke fylles på riktig type drivstoff, kan gressklipperen bli skadet.
▶ Se bruksanvisningen for motoren.
18.1 Utbedre feil/problemer på gressklipperen
