RM 4 RV - Ruohonleikkuri STIHL - Ilmainen käyttöohje ja opas

Merkki	STIHL
Malli	RM 4 RV
Tuotetyyppi	Kävelty bensiinikäyttöinen ruohonleikkuri
Moottori	Kohler HD675, 149 cm³, 2,2 kW (3,0 hv) @ 2800 rpm
Polttoaine	Lyijytön bensiini, säiliö 1,4 L
Leikkuuleveys	53 cm
Leikkuukorkeus	5 asentoa: 30, 40, 50, 60, 70 mm (keskisäätö)
Käyttötyyppi	Itseliikkuva Vario-vaihteistolla (säädettävä nopeus)
Silppuustoiminto	Kyllä (hienonnus ja hienojakoinen levitys)
Paino	36 kg
Äänitaso (paine)	79 dB(A) (LpA)
Äänitehotaso	91,2 dB(A) (LwA), taattu 93 dB(A)
Ohjaustangon tärinä	3,20 m/s²
Turvallisuus	Leikkuun ohjauskaari (moottorin pysäytys 3s), käyttökaari, roiskeiden suojaus
Huolto	Puhdistus jokaisen käytön jälkeen, terän tarkistus, öljynvaihto, ilmansuodattimen vaihto, terän teroitus
Takuu	Katso STIHL-jälleenmyyjä

Usein kysytyt kysymykset - RM 4 RV STIHL

Mikä on polttoainesäiliön tilavuus?

Polttoainesäiliön enimmäistilavuus on 1,4 litraa. Käytä tuoretta lyijytöntä bensiiniä.

Kuinka leikkuukorkeus säädetään?

Pysäytä moottori ja odota, että terä lakkaa pyörimästä. Työnnä säätövipu ulospäin, aseta se haluttuun asentoon (1–5, jotka vastaavat 30–70 mm) ja anna sen lukkiutua paikalleen.

Kuinka moottori käynnistetään?

Aseta ruohonleikkuri tasaiselle alustalle. Pidä vasemmalla kädellä leikkuun ohjauskaarta ohjaustankoa vasten. Vedä käynnistysnarua hitaasti, kunnes tunnet vastuksen, ja vedä sitten nopeasti.

Mitä tehdä, jos ruohonleikkuri tärisee voimakkaasti?

Pysäytä moottori, irrota sytytystulpan hattu ja tarkista terä. Jos terä on vaurioitunut tai väärin asennettu, vaihda se tai asenna se uudelleen oikein.

Kuinka ruohonleikkuri kuljetetaan turvallisesti?

Pysäytä moottori, odota että terä pysähtyy ja irrota sytytystulpan hattu. Työnnettäessä tee se hitaasti. Kantamista varten käytä etu- ja takakahvoja kahden henkilön voimin käsineiden kanssa.

Mikä on leikkuuleveys?

Leikkuuleveys on 53 cm.

Kuinka ruohonleikkuri puhdistetaan?

Sammuta moottori ja anna jäähtyä. Irrota sytytystulpan hattu. Puhdista kostealla liinalla ja harjalla ilmarakoja varten. Terää varten kallista ruohonleikkuria ja puhdista puupalalla tai harjalla.

Millaista moottoriöljyä käytetään?

Katso Kohler HD675 -moottorin käyttöohjeita. Yleensä käytä laadukasta 4-tahtimoottoriöljyä, jonka viskositeetti on sääolosuhteisiin sopiva.

Voinko käyttää ruohonleikkuria sateessa?

Ei, sateessa leikkaaminen on kielletty liukastumis- ja loukkaantumisvaaran vuoksi. Käytä sitä vain kuivalla säällä ja hyvällä näkyvyydellä.

Mistä löydän varaosia?

Ota yhteyttä STIHL-erikoisjälleenmyyjään. Käytä alkuperäisiä STIHL-osia turvallisuuden ja luotettavuuden takaamiseksi.

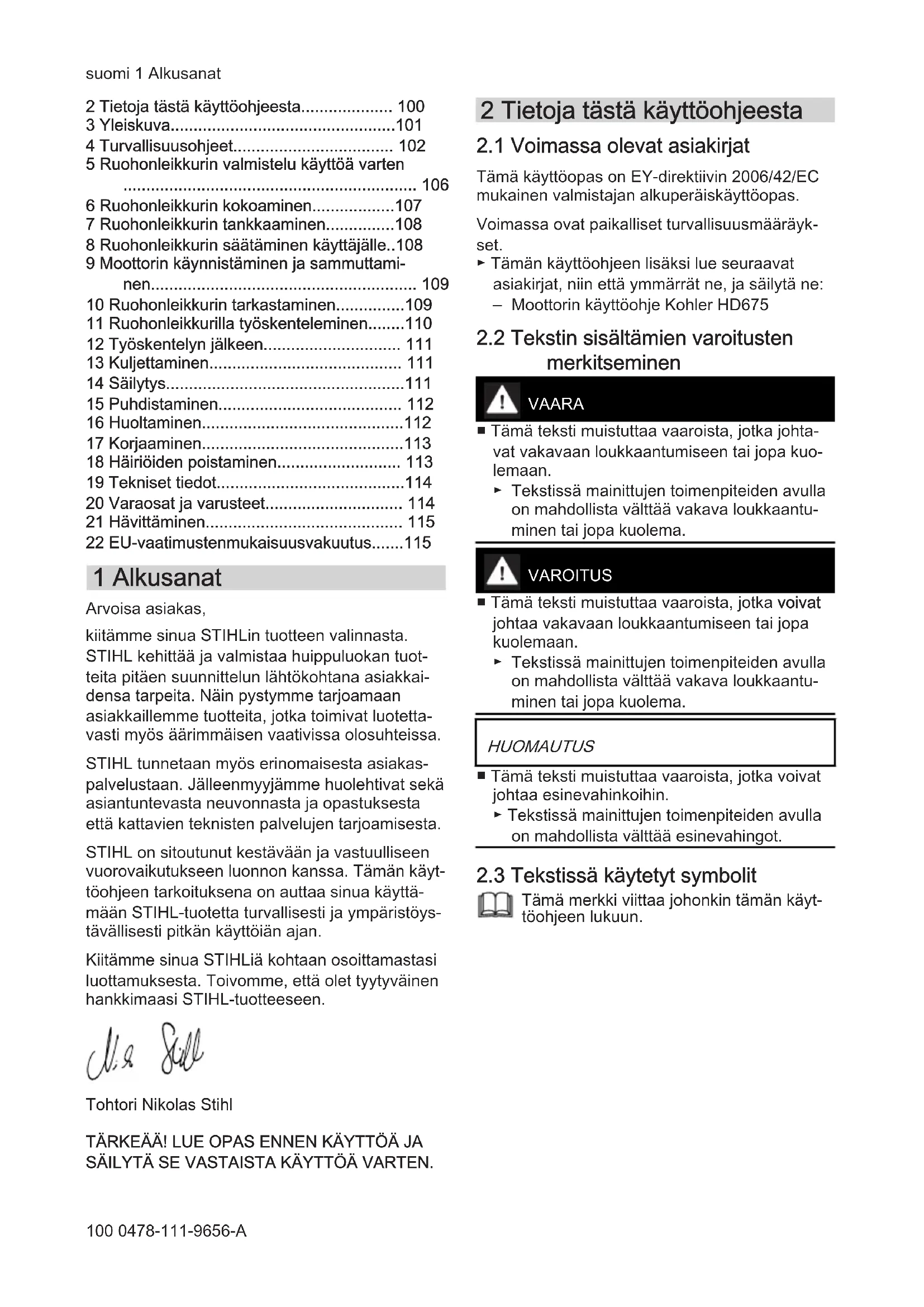

KÄYTTÖOHJE RM 4 RV STIHL

2 Tietoja tästä käyttöohjeesta.... 100
3 Yleiskuva....101
4 Turvallisuusohjeet.... 102
5 Ruohonleikkurin valmistelu käyttöä varten 106
6 Ruohonleikkurin kokoaminen....107
7 Ruohonleikkurin tankkaaminen....108
8 Ruohonleikkurin säätäminen käyttäjälle..108
9 Moottorin käynnistäminen ja sammuttami- nen....109
10 Ruohonleikkurin tarkastaminen....109
11 Ruohonleikkurilla työskenteleminen.....110
12 Työskentelyn jälkeen.... 111
13 Kuljettaminen.... 111
14 Säilytys....111
15 Puhdistaminen.... 112
16 Huoltaminen....112
17 Korjaaminen....113
18 Häiriöiden poistaminen.... 113
19 Tekniset tiedot....114
20 Varaosat ja varusteet.... 114
21 Hävittäminen.... 115
22 EU-vaatimustenmukaisuusvakuutus......115

1 Alkusanat

Arvoisa asiakas,

kiitämmesinua STIHLin tuotteen valinnasta. STIHL kehittää ja valmistaa huippuluokan tuotteita pitäen suunnittelun lähtökohtana asiakkaidensa tarpeita. Näin pystymme tarjoamaan asiakkaillemme tuotteita, jotka toimivat luotettavasti myös äärimmäisen vaativissa olosuhteissa.

STIHL tunnetaan myös erinomaisesta asiakas-palvelustaan. Jälleenmyyjämme huolehtivat sekä asiantuntevasta neuvonnasta ja opastuksesta että kattavien teknisten palvelujen tarjoamisesta.

STIHL on sitoutunut kestävään ja vastuulliseen vuorovaikutukseen luonnon kanssa. Tämän käyttöohjeen tarkoituksena on auttaa sinua käyttämään STIHL-tuotetta turvallisesti ja ympäristöystävällisesti pitkän käyttöiän ajan.

Kiitämme sinua STIHLiä kohtaan osoittamastasi luottamuksesta. Toivomme, että olet tyytyväinen hankkimaasi STIHL-tuotteeseen.

Tohtori Nikolas Stihl

TÄRKEÄÄ! LUE OPAS ENNEN KÄYTTÖÄ JA SÄILYTÄ SE VASTAISTA KÄYTTÖÄ VARTEN.

2 Tietoja tästä käyttöohjeesta

2.1 Voimassa olevat asiakirjat

Tämä käyttöopas on EY-direktiivin 2006/42/EC mukainen valmistajan alkuperäiskäyttöopas.

Voimassa ovat paikalliset turvallisuusmääräykset.

Tämän käyttöohjeen lisäksi lue seuraavat asiakirjat, niin että ymmärrät ne, ja säilytä ne:
- Moottorin käyttöohje Kohler HD675

2.2 Tekstin sisältämien varoitusten merkitseminen

VAARA

- Tämä teksti muistuttaa vaaroista, jotka johtavat vakavaan loukkaantumiseen tai jopa kuo- lemaan.

- Tekstissä mainittujen toimenpiteiden avulla on mahdollista välttää vakava loukkaantuminen tai jopa kuolema.

VAROITUS

■ Tämä teksti muistuttaa vaaroista, jotka voivat johtaa vakavaan loukkaantumiseen tai jopa kuolemaan.

- Tekstissä mainittujen toimenpiteiden avulla on mahdollista välttää vakava loukkaantuminen tai jopa kuolema.

HUOMAUTUS

■ Tämä teksti muistuttaa vaaroista, jotka voivat johtaa esinevahinkoihin.

- Tekstissä mainittujen toimenpiteiden avulla on mahdollista välttää esinevahingot.

2.3 Tekstissä käytetyt symbolit

Tämä merkki viittaa johonkin tämän käyttöohjeen lukuun.

3 Yleiskuva suomi

3 Yleiskuva

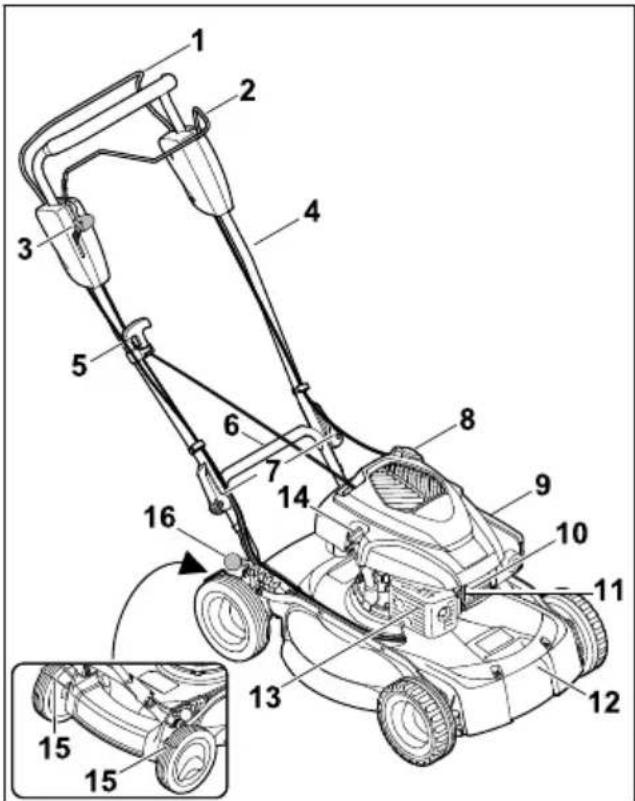

3.1 Ruohonleikkuri

1 Leikkuun kytkentäsanka

Leikkuun kytkentäsankaa käytetään moottorin käynnistämiseen ja sammuttamiseen.

2 Vedon kytkentäsanka

Vedon kytkentäsankaa käytetään moottorin käynnistämiseen ja sammuttamiseen.

3 Vipu

Vivulla säädetään ruohonleikkurin nopeutta.

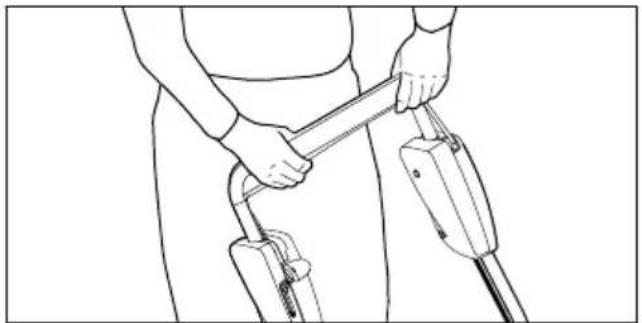

4 Työntöaisa

Työntöaisaa käytetään ruohonleikkurista kiinni pitämiseen, sen ohjaamiseen ja kuljetta-miseen.

5 Käynnistyskahva

Käynnistyskahvaa käytetään moottorin käynnistämiseen.

6 Takakuljetuskahva

Kuljetuskahvaa käytetään ruohonleikkurin kul- jettamiseen.

7 Pikakiristimet

Pikakiristimet kiristävät työntöaisan ruohon-leikkuriin.

8 Polttoainesäiliön tulppa

Polttoainesäiliön tulppa sulkee polttoainesäiliön täyttöaukon.

9 Suodatinkansi

Suodatinkansi peittää ilmansuodattimen.

10 Sytytystulpan pistoke

Sytytystulpan pistoke yhdistää sytytysjohdon ja -tulpan.

11 Sytytystulppa

Sytytystulppa sytyttää polttoaine-ilmaseoksen moottorissa.

12 Etukuljetuskahva

Kuljetuskahvaa käytetään ruohonleikkurin kul- jettamiseen.

13 Äänenvaimennin

Äänenvaimennin vähentää ruohonleikkurin melupäästöjä.

14 Moottoriöljytulppa

Moottoriöljytulppa sulkee moottoriöljyn täyttöaukon.

15 Pyöräkaavin

Pyöräkaavin puhdistaa takapyörät.

16 Vipu

Vivulla säädetään leikkuukorkeus

3.2 Symbolit

Ruohonleikkurissa voi olla symboleita, jotka tarkoittavat seuraavaa:

Ruohonleikkurin paino

LWA

Taattu äänentehotaso direktiivin 2000/14/EC mukaan, dB(A), tuotteiden melupäästöjen vertailemiseksi.

Tämä symboli osoittaa polttoainesäliön tulpan.

Tämä symboli osoittaa moottoriöljytul- pan.

Käynnistä moottori.

Pysäytä moottori.

Vedon kytkeminen päälle.

Ruohonleikkuri liikkuu maksiminopeudella.

Ruohonleikkuri liikkuu miniminopeudella.

4 Turvallisuusohjeet

4.1 Varoitussymbolit

Ruohonleikkurin varoitussymbolit tarkoittavat seuraavaa:

Noudata turvallisuusohjeita.

Perehdy käyttöohjeeseen, niin että ymmärrät sen, ja säilytä käyttöohje.

Noudata sinkoutuvia esineitä koskevia turvallisuusohjeita.

Älä kosketa pyörivää terää.

Vedä sytytystulpan pistoke kuljetuksen, säilytyksen, huollon ja korjausten ajaksi.

Pidä riittävä turvaväli.

4.2 Määräystenmukainen käyttö

Ruohonleikkuri STIHL RM 4.0 RV on tarkoitettu ruohon leikkaamiseen.

▲ VAROITUS

■ Jos ruohonleikkuria käytetään määräysten vastaisesti, henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja.

- Käytä ruohonleikkuria tämän käyttöohjeen ja moottorin käyttöohjeen mukaisesti.

4.3 Käyttäjää koskevat vaatimukset

▲ VAROITUS

- Ellei käyttäjä ole perehtynyt ruohonleikkurin käyttöön, hän ei osaa tunnistaa eivätkä arvioida sen turvallisuusriskejä. Käyttäjälle tai muille henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja.

▶ Perehdy käyttöohjeeseen, niin että ymmärrät sen, ja säilytä käyttöohje.

- Jos luovutat ruohonleikkurin toisen henkilön käyttöön: anna sen mukana myös ruohon-leikkurin ja moottorin käyttöohje.

- Varmista, että käyttäjä täyttää seuraavat vaatimukset:

- Käyttäjä on valpas. - Käyttäjä on fyysisesti, aistimellisesti ja henkisesti kykenevä käyttämään ruohonleikkuria ja työskentelemään sillä. Ellei käyttäjä ole fyysisesti, aisteiltaan tai henkisesti täysin kykenevä, hän saa työskennellä pystyleikkurilla vain vastuuhenkilön valvonnassa tai tämän antamien ohjeiden mukaan.

- Käyttäjä osaa tunnistaa ja arvioida ruohonleikkurin turvallisuusriskit.

- Käyttäjä on tietoinen, että hän on vastuussa tapaturmista ja vahingoista.

- Käyttäjä on täysi-ikäinen tai kansallisten määräysten mukaisessa valvotussa ammattikoulutuksessa.

- STILHin ammattiliike tai asiantunteva ammattilainen on perehdyttänyt käyttäjän, ennen kuin tämä työskentelee ruohonleikkurilla ensimmäistä kertaa.

- Käyttäjä ei ole alkoholin, lääkkeiden tai huumeiden vaikutuksen alainen.

- Jos jokin on epäselvää: Ota yhteyttä STIH-Lin ammattiliikkeeseen.

4.4 Vaatetus ja varusteet

▲ VAROITUS

■ Työskentelyn aikana esineitä voi sinkoutua ympäriinsä korkealla nopeudella. Käyttäjälle voi aiheutua vammoja.
- Käytä kestävästä materiaalista valmistettuja pitkiä housuja.
■ Työn yhteydessä esiintyy melua. Melu voi vahingoittaa kuuloa.
▶ Käytä kuulosuojaimia.
- Työskentelyn aikana ilmaan voi nousta pölyä. Pölyn hengittäminen voi altistaa terveysriskeille ja aiheuttaa allergisia reaktioita.
- Mikäli ilmaan nousee pölyä: Käytä hengityssuojainta.
■ Sopimattomat vaatteet saattavat tarttua kiinni puihin, risuihin ja ruohonleikkuriin. Ilman sopivaa vaatetusta käyttäjälle voi aiheutua vakavia vammoja.
- Käytä ihonmyötäisiä vaatteita.
▶ Riisu huivit ja korut.
■ Puhdistamisen, huollon ja kuljetuksen aikana käyttäjä voi joutua kosketuksiin terän kanssa. Käyttäjälle voi aiheutua vammoja.
- Käytä kestävästä materiaalista valmistettuja työkäsineitä.

4 Turvallisuusohjeet suomi

■ Jos käyttäjä käyttää sopimattomia jalkineita, hän voi liukastua. Käyttäjälle voi aiheutua vammoja.

- Käytä tukevia peittäviä jalkineita, joiden pohjissa on hyvät pito.

■ Terien teroittamisen aikana ympäristöön voi sinkoutua materiaalihiukkasia. Käyttäjälle voi aiheutua vammoja.

- Käytä tiiviisti istuvia suojalaseja. Sopivat suojalasit on tarkastettu normin EN 166 tai kansallisten määräysten mukaisesti, ja niitä on kaupoissa saatavana asianmukaisella merkinnällä varustettuina.

- Käytä kestävästä materiaalista valmistettuja työkäsineitä.

4.5 Työskentelyalue ja ympäristö

▲ VAROITUS

Sivulliset henkilöt, kuten lapset, ja eläimet eivät välttämättä osaa tunnistaa ja arvioida ruohonleikkurin ja sen sinkoamien esineiden aiheuttamia riskejä. Sivullisille henkilöille, kuten lapsille, ja eläimille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja.

- Pidä sivulliset henkilöt, kuten lapset, ja eläimet, etäällä työskentely-alueelta.

▶ Pysy etäällä esineistä.
- Älä jätä ruohonleikkuria ilman valvontaa.
- Varmista, etteivät lapset voi leikkiä ruohon-leikkurilla.

■ Moottorin käydessä äänenvaimentimesta virtaa kuumia pakokaasuja. Kuumat pakokaasut voivat sytyttää herkästi syttyviä materiaaleja ja aiheuttaa tulipalon.

- Pidä pakokaasuvirta kaukana syttyvistä materiaaleista.

4.6 Turvallinen toimintakunto

4.6.1 Ruohonleikkuri

Ruohonleikkuri on turvallinen, kun seuraavista seikoista on huolehdittu:

– Ruohonleikkuri ei ole vahingoittunut.

- Ruohonleikkurista ei valu bensiiniä.

- Polttoainesäiliön tulppa on kiinni.

- Ruohonleikkurista ei valu öljyä.

- Öljyn täyttötulppa on kiinni.

- Ruohonleikkuri on puhdas.

- Hallintalaitteet toimivat, eikä niihin ole tehty muutoksia.

– Terä on oikein asennettu.

- Ruohonleikkuriin on asennettu vain alkuperäisiä STIHLin lisävarusteita.

– Lisävaruste on oikein asennettu.
– Jousitetut mekanismit ovat ehjiä ja toimivat.
- Moottori sammuu, kun leikkuu kytkentäsanka vapautetaan.

▲ VAROITUS

- Elleivät rakenneosat ole turvallisia, ne eivät ehkä toimi asianmukaisesti, turvalaitteet eivät ole käytössä ja bensiiniä valuu ruohonleikkurista. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja.

• Työskentele vain vahingoittumattoman ruohonleikkurin kanssa.
• Mikäli ruohonleikkurista valuu bensiiniä: Älä käytä ruohonleikkuria ja ota yhteyttä STIH-Lin ammattiliikkeeseen.

▶ Sulje polttoainesäiliön tulppa.

Mikäli ruohonleikkurista valuu öljyä: Älä käytä ruohonleikkuria ja ota yhteyttä STIH-Lin ammattiliikkeeseen.

- Sulje moottoriöljyn täyttötulppa.

- Jos ruohonleikkuri on likainen: Puhdista ruohonleikkuri.

- Älä tee muutoksia ruohonleikkuriin tai sen turvajärjestelmiin.

▶ Laitteen suorituskykyä tai polttomoottorin kierroslukua koskevat muutokset ovat kiellettyjä.

- Jos hallintalaitteet eivät toimi: älä työskentele ruohonleikkurin kanssa.

- Jousitettuihin mekanismeihin voi varastoi-tua energiaa.

- Asenna ruohonleikkuriin vain alkuperäisiä STIHLin lisävarusteita.

- Asenna terät tämän käyttöohjeen mukaisesti.

- Asenna lisävarusteet tämän käyttöohjeen tai lisävarusteen käyttöohjeen mukaisesti.

- Älä työnnä esineitä ruohonleikkurin aukkoihin.

▶ Vaihda kuluneet tai vialliset ohjetarrat.

- Jos jokin on epäselvää: ota yhteyttä STIH-Lin ammattiliikkeeseen.

4.6.2 Terä

Terä on turvallinen, kun

• Terä ja lisäosat eivät ole vahingoittuneet.
  – Terä ei ole vääntynyt.
• Terä on oikein asennettu.
• Terä on oikein teroitettu.
  – Terässä ei ole jäystettä.
  – Terä on oikein tasapainotettu.
• Terän vähimmäispaksuus ja -leveys eivät ole alittuneet, 19.2.
• Terän kulma on oikea, 19.2.

▲ VAROITUS

■ Jos terä ei ole turvallinen, siitä voi irrota osia, jotka voivat sinkoutua ympäristöön. Henkilöille voi aiheutua vakavia vammoja.

• Työskentele vain, kun terä ja lisäosat ovat vahingoittumattomat.
  ▶ Asenna terä oikein.
  ▶ Teroita terä oikein.
• Jos terän vähimmäispaksuus tai -leveys on alittunut, vaihda terä.
• Tasapainotuta terä STIHLin ammattiliikkeessä.
• Jos jokin on epäselvää: Ota yhteyttä STIH-Lin ammattiliikkeeseen.

4.7 Polttoaine ja tankkaaminen

▲ VAROITUS

Tässä ruohonleikkurissa käytetty polttoaine on bensiini. Bensiini on erittäin herkästi syttyvää. Bensiini voi aiheuttaa tulipalon tai räjähdyksen tullessaan kosketukseen avotulen tai kuumien pintojen kanssa. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja.

• Suojaa bensiini kuumuudelta ja tulelta.
• Älä päästä bensiiniä läikkymään.
• Mikäli bensiiniä läikkyy: Pyyhi bensiini liinalla ja yritä käynnistää moottori vasta sitten, kun ruohonleikkurin kaikki osat ovat kuivia.

- Älä tupakoi.

- Älä tankkaa avotulen läheisyydessä.

- Pysäytä moottori ja anna sen jäähtyä ennen tankkausta.

- Jos polttoainesäiliö on tyhjennettävä: tee se ulkona.

- Käynnistä moottori vähintään 3 metrin päässä tankkauspaikasta.

- Älä säilytä ruohonleikkuria sisätiloissa, jos säiliössä on vielä bensiiniä.

■ Bensiinihöyryt voivat aiheuttaa myrkytyksen.

• Älä hengitä bensiinihöyryjä.
  ▶ Tankkaa hyvin tuuletetussa paikassa.

■ Ruohonleikkuri kuumenee käytön aikana. Bensiini laajenee ja polttoainesäiliöön voi syntyä ylipaine. Bensiiniä voi roiskua, kun polttoainesäiliön tulppa avataan. Roiskuva bensiini voi syttyä. Käyttäjä voi vammautua vakavasti.

- Anna ruohonleikkurin ensin jäähtyä ja avaa vasta sitten polttoainesäiliön tulppa.

■ Bensiinin kanssa kosketuksiin tulleet vaatteet syttyvät herkemmin. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja.

- Mikäli vaatteet tulevat kosketuksiin bensiinin kanssa: Vaihda vaatteet.

■ Bensiini voi vahingoittaa ympäristöä.

- Älä päästä bensiiniä läikkymään.

- Hävitä bensiini määräysten mukaan ja ympäristöystävällisesti.

■ Jos bensiiniä pääsee iholle tai silmiin, ne voivat ärsyyntyä.

▶ Vältä altistumista bensiinille.

- Jos iholle on päässyt bensiiniä: pese altistuneet ihoalueet runsaalla vedellä ja saippualla.

- Jos silmiin on päässyt bensiiniä: huuhtele silmiä vähintään 15 minuutin ajan runsaalla vedellä ja hakeudu lääkäriin.

■ Ruohonleikkurin sytytysjärjestelmä tuottaa kipinöitä. Kipinät voivat aiheuttaa syttyvässä tai räjähdysalttiissa ympäristössä tulipalon tai räjähdyksen. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja.

- Käytä moottorin käyttöohjeessa mainittuja sytytystulppia.

- Kierrä sytytystulppa paikalleen ja kiristä.

▶ Paina sytytystulpan pistoke kiinni.

■ Ruohonleikkuri voi vahingoittua, mikäli ruohon-leikkuriin tankataan väärää polttoainetta.

- Käytä tuoretta lyijytöntä matalaoktaanista bensiiniä.

▶ Noudata moottorin käyttöoppaan ohjeita.

4.8 Työskentely

▲ VAROITUS

■ Jos käyttäjä ei käynnistä moottoria oikein, käyttäjä voi menettää ruohonleikkurin hallinnan. Käyttäjä voi vammautua vakavasti.

- Käynnistä moottori tämän käyttöohjeen mukaisesti.

■ Tietyissä tilanteissa käyttäjä ei pysty työskentelemään keskittyneesti. Käyttäjä voi kompastua, kaatua tai loukkaantua vakavasti.

▶ Työskentele rauhallisesti.

▶ Leikkaa vain silloin, kun sinulla on hyvä näkyvyys. Jos valoa ei ole riittävästi tai näkyvyys on muuten huono, älä työskentele ruohonleikkurin kanssa.

▶ Käytä ruohonleikkuria yksin.

▶ Varo esteitä.

- Älä kallista ruohonleikkuria.

- Työskentele maassa seisoen ja tasapainosi säilyttäen.

- Jos ilmenee väsymisen merkkejä, on pidettävä tauko.

- Jos leikkaat ruohoa rinteessä, leikkaa rinnettä poikittaissuuntaan.

4 Turvallisuusohjeet suomi

• Älä aja tai leikkaa rinteissä, joiden kaltevuus on yli 25° (46,6 %).
• Käytä laitetta erityisen varovasti, kun olet rinteiden, maaston särmien, ojien tai lammikoiden läheisyydessä.
• Suunnittele työskentelyajat siten, ettet altistu voimakkaalle tärinälle pitkää aikaa kerrallaan.

■ Laite tuottaa myrkyllisiä pakokaasuja heti moottorin käynnistytyä. Pakokaasut voivat aiheuttaa myrkytyksen.

• Älä hengitä pakokaasuja.
• Työskentele vain hyvin tuuletetussa pai-kassa ruohonleikkurin kanssa.
  Mikäli tunnet pahoinvointia, päänsärkyä, näköhäiriöitä, kuulohäiriöitä tai huimausta: Lopeta työskentely ja hakeudu lääkäriin.

■ Jos käyttäjä käyttää kuulonsuojaimia ja moottori käy, käyttäjä ei kuule kaikkia ääniä.
▶ Työskentele rauhallisesti.

■ Ruohonleikkuri on varustettu moottorin pysäyttimellä.

▶ Moottori ja terä pysähtyvät 3 sekunnin sisällä, kun leikkuun kytkentäsanka irrotetaan.

■ Pyörivä terä voi viiltää käyttäjää. Käyttäjä voi vammautua vakavasti.

▶ Vedä sytytystulpan pistoke irti.

• Älä kosketa pyörivää terää.
• Jos terä pysähtyy esteeseen, Pysäytä moottori. Poista esine vasta tämän jälkeen.

■ Jos veto ei ole päällä työskentelyn aikana, se saatetaan kytkeä vahingossa päälle, jolloin ruohonleikkuri lähtee liikkeelle. Silloin voi syntä vakavia vammoja tai esinevahinkoja.

- Käytä vedon kytkentäsankaa vain vedon kytkemiseen päälle.

■ Jos ruohonleikkurin käytös muuttuu työskentelyn aikana tai leikkuri toimii epätavallisella tavalla, se ei ehkä ole käyttöturvallinen. Silloin voi syntyä vakavia vammoja tai esinevahinkoja.

- Lopeta työskentely ja ota yhteyttä STIHLin ammattiliikkeeseen.

■ Työskentelyn aikana ruohonleikkuri voi aiheuttaa tärinää.

▶ Käytä työkäsineitä.
▶ Pidä taukoja.
- Jos huomaat verenkiertohäiriöiden merkkejä, hakeudu lääkäriin.

■ Tarkasta leikkualueet ja huomioi esteet. Jos terään osuu työskentelyn aikana vierasesine,

esine tai sen osia voi sinkoutua ympäriinsä korkealla nopeudella. Silloin saattaa syntyä henkilö- tai esinevahinkoja.

▶ Poista vieraat esineet, kuten kivet, oksat, vaijerit, lelut ja muut vierasesineet työalueelta. Merkitse piilevät esteet, joita ei voi poistaa.

■ Kun leikkuun kytkentäsanka vapautetaan, terä pyörii vielä vähän aikaa sen jälkeen. Henkilöille voi aiheutua vakavia vammoja.

▶ Odota, kunnes terä pysähtyy.

■ Jos pyörivä terä osuu kovaan esineeseen, voi syntyä kipinöitä. Kipinät voivat aiheuttaa syttyvässä ympäristössä tulipalon. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja.

- Älä työskentele herkästi syttyvässä ympäristössä.

■ Jos ruohonleikkuri pysäköidään kaltevalle pinnalle, se voi lähteä liikkeelle. Silloin saattaa syntyä henkilö- tai esinevahinkoja.

- Päästä ruohonleikkurista irti ainoastaan silloin, kun se seisoo tasaisella alustalla eikä voi lähteä itsestään liikkeelle.

■ Työntöaisaan ripustetut esineet voivat aiheuttaa ruohonleikurin kaatumisen. Silloin saattaa syntyä henkilö- tai esinevahinkoja.

- Älä ripusta mitään työntöaisaan.

▲ VAARA

■ Jos työympäristössä on jännitteisiä johtoja, terä voi osua johtoihin ja vahingoittaa niitä. Käyttäjälle voi aiheutua vakavia tai hengenvaarallisia vammoja.

- Älä työskentele ympäristössä, jossa on jännitteisiä johtoja.

■ Ukonilmalla työskennellessä käyttäjään voi osua salama. Käyttäjälle voi aiheutua vakavia tai hengenvaarallisia vammoja.

- Älä työskentele ukonilmalla.

Käyttäjä voi liukastua sateessa. Käyttäjälle voi aiheutua vakavia tai hengenvaarallisia vammoja.

- Älä työskentele sateella.

4.9 Kuljettaminen

▲ VAROITUS

- Kuljetuksen aikana ruohonleikkuri voi kaatua tai muuten liikkua paikaltaan. Silloin saattaa syntyä henkilö- tai esinevahinkoja.

▶ Pysäytä moottori.

▶ Odota, kunnes terä pysähtyy.

▶ Vedä sytytystulpan pistoke irti.

- Varmista ruohonleikkuri kirstysvöillä, hihnoilla tai verkolla sopivalle alustalle siten, ettei se pääse kaatumaan eikä muuten liikkumaan.

Käynnin jälkeen äänenvaimennin ja moottori ovat kuumia. Käyttäjälle voi aiheutua palovammoja.
▶ Työnnä ruohonleikkuria.
■ Ruohonleikkuri on raskas. Jos käyttäjä kantaa ruohonleikkuria yksin, hän voi loukkaantua.
▶ Käytä työkäsineitä.

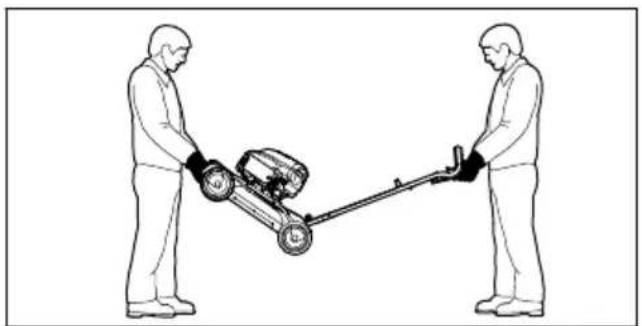

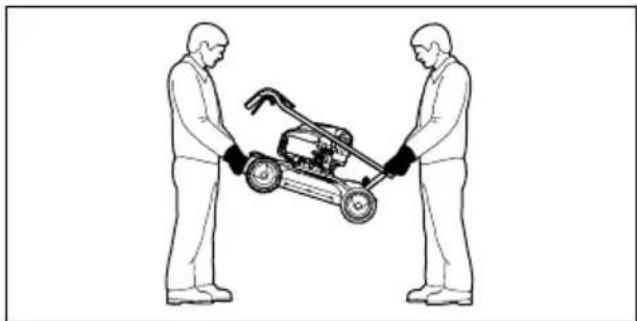

- Kanna ruohonleikkuria toisen henkilön kanssa.
■ Bensiiniä voi vuotaa kuljetuksen aikana aiheuttaen likaantumista ja vahinkoja.
▶ Työnnä ruohonleikkuria.
- Kuljeta laite ilman bensiiniä.

4.10 Säilyttäminen

▲ VAROITUS

Lapset eivät osaa tunnistaa eivätkä arvioida ruohonleikkurin turvallisuusriskejä. Lapsille voi aiheutua vakavia vammoja.
▶ Pysäytä moottori.
- Säilytä ruohonleikkuria lasten ulottumattomissa.
- Säilytä ruohonleikkuri puhtaana ja kuivana.
■ Jos ruohonleikkuria säilytetään kaltevalla pinnalla, se voi lähteä liikkeelle. Silloin saattaa syntyä henkilö- tai esinevahinkoja.
- Säilytä ruohonleikkuria tasaisella alustalla.

4.11 Puhdistus, huolto ja korjaaminen

▲ VAROITUS

■ Mikäli moottori käy puhdistuksen, huollon ja korjauksen aikana, seurauksena voi olla vakavia vammoja ja aineellisia vahinkoja.

▶ Pysäytä moottori.

▶ Odota, kunnes terä pysähtyy.

▶ Vedä sytytystulpan pistoke irti.

■ Mikäli moottori käynnistyy puhdistuksen, huollon ja korjauksen aikana, veto voi kytkeytyä tahattomasti. Silloin voi syntyä vakavia vammoja tai esinevahinkoja.

▶ Pysäytä moottori.

▶ Vedä sytytystulpan pistoke irti.

Käynnin jälkeen äänenvaimennin ja moottori ovat kuumia. Henkilöille voi aiheutua palovammoja.

- Odota, kunnes äänenvaimennin ja moottori ovat jäähtyneitä.

■ Voimakkaat puhdistusaineet, puhdistaminen vesisuihkulla ja terävät esineet voivat vaurioittaa ruohonleikkuria tai terää. Ellei ruohonleikkuria tai terää puhdisteta oikein, rakenneosat eivät ehkä toimi asianmukaisesti eivätkä turvalaitteet ehkä ole käytössä. Henkilöille voi aiheutua vakavia vammoja.

- Puhdista ruohonleikkuri ja terä tämän käyttöohjeen mukaisesti, 5.2.

■ Ellei ruohonleikkuria tai terää huolleta tai korjata käyttöohjeen mukaisesti, rakenneosat eivät ehkä toimi asianmukaisesti eivätkä turvalaitteet ehkä ole käytössä. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja.

▶ Vaihda kuluneet tai vialliset osat.
▶ Puhdista tai huolla ruohonleikkuri tämän käyttöohjeen mukaisesti.
▶ Huolla terät tämän käyttöohjeen mukaisesti.

■ Terän puhdistamisen, huollon ja korjauksen aikana terävä terä voi aiheuttaa viiltovammoja. Käyttäjälle voi aiheutua vammoja.

- Käytä kestävästä materiaalista valmistettuja työkäsineitä.

■ Terä voi kuumentua teroituksen aikana. Käyttäjälle voi aiheutua palovammoja.

▶ Odota, kunnes terä on jäähtynyt.
- Käytä kestävästä materiaalista valmistettuja työkäsineitä.

5 Ruohonleikkurin valmistelu käyttöä varten

5.1 Ruohonleikkurin valmisteleminen käyttöä varten

Aina ennen töiden aloittamista on suoritettava seuraavat vaiheet:

▶ Poista pakkausmateriaali ja kuljetusvarmistukset laitteesta.

• Varmista, että seuraavat rakenneosat ovat turvallisia:
• ruohonleikkuri, 4.6.1
• terä, 14.6.2.
  ▶ Puhdista ruohonleikkuri, 15.2.
  ▶ Tarkasta terä, 10.2.
  ▶ Täytä moottoriöljy, 6.2.
  Käännä työntöaisa auki ja säädä se, 18.1.
  ▶ Tankkaa ruohonleikkuri, 17.1.
  ▶ Säädä leikkuukorkeutta, 11.2.
  ▶ Tarkasta hallintalaitteet, 10.1.
• Jos vaiheita ei voi suorittaa: Älä käytä ruohonleikkuria. Ota yhteyttä STIHLin ammattiliikkee-seen.

6 Ruohonleikkurin kokoami- nen

6.1 Työntöaisan kiinnitys

▶ Pysäytä moottori.
▶ Vedä sytytystulpan pistoke irti.
▶ Aseta ruohonleikkuri tasaiselle alustalle.

2 1

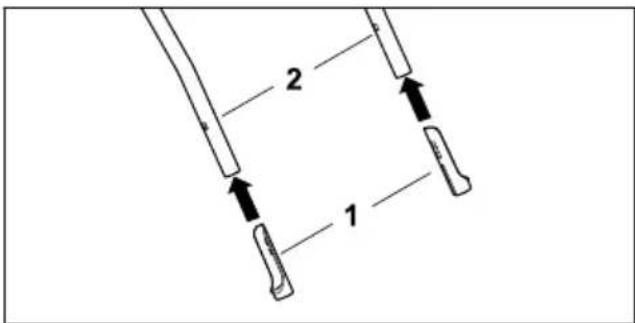

- Työnnä suojaholkit (1) pitkä sivu sisäänpäin työntöaisan yläosan (2) päälle.

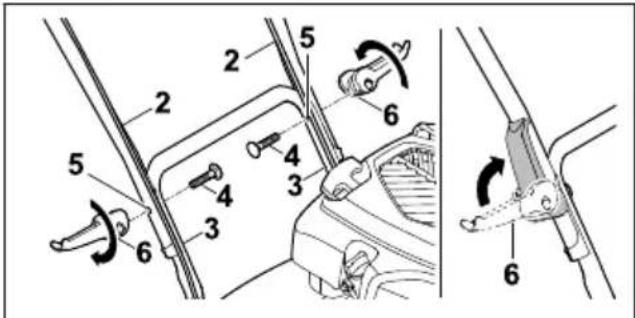

• Pidä työntöaisan yläosaa (2) työntöaisan alaosaa (3) vasten niin, että reiät ovat kohdakkain.
• Työnnä ruuvit (4) molemmilla puolilla sisältä ulospäin reikien (5) läpi.
• Kiristä pikakiristimet (6) ruuveille (4) ja käännä ne ylös niin, että pikakiristimet (6) ovat tiiviisti työntöaisaa vasten.

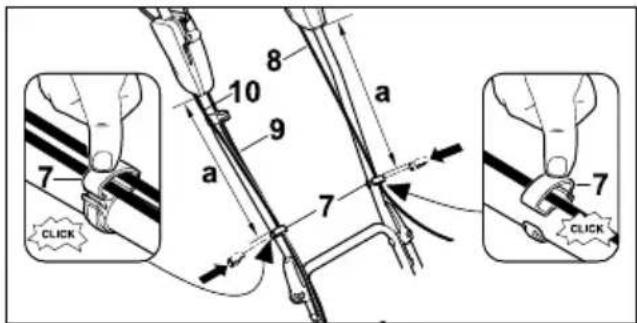

8 10 9 a 7 a 7 7 CLICK CLICK

▶ Paina johtopidikkeet (7) työntöaisan yläosaan.
▶ Aseta vaijerit (8 + 9+10) johtopidikkeisiin (7).
- Sulje johtopidikkeet (7) ja anna korvakkeen lukittua.
Kiinnitä moottorin pysäytysvaijeri (8) johtopi-dikkeellä (7) vasemmalle työntöaisan yläosaan niin, että etäisyys a = 42-44 cm.
Kiinnitä vedon kytkentävaijeri (9) ja Vario-voimansiirron vaijeri (10) johtopidikkeellä (7) oikealle työntöaisan yläosaan niin, että a = 42 - 44 cm välein.

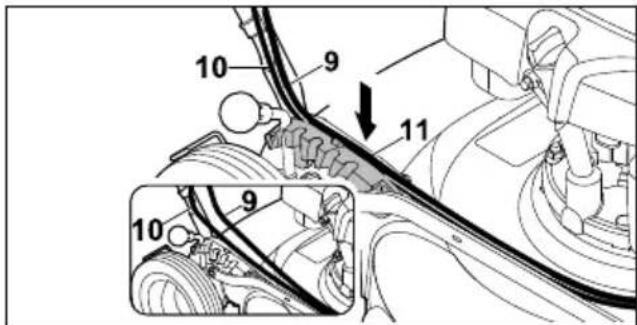

10 9 11 10 9

▶ Paina Vario-voimansiirron vaijeri (10) ohjai-meen (11) lukkosegmentissä.
▶ Paina vedon kytkentävaijeri (9) ohjaimeen (11) lukkosegmentissä.

14 15 12 13

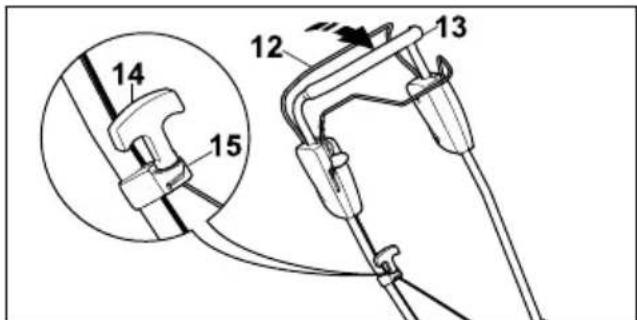

▶ Paina leikkuun kytkentäsanka (12) työntöaisaa (13) vasten ja pidä painettuna.
▶ Vedä käynnistyskahva (14) hitaasti narunoh- jaimen (15) suuntaan.
- Kiinnitä käynnistyskahva (14) narunohjaimeen (15).
▶ Päästä leikkuun kytkentäsanka (12) vapaaksi.
▶ Paina sytytystulpan pistoke kiinni.

6.2 Moottoriöljyn täyttö

Moottoriöljy voitelee ja jäähdyttää moottorin.

suomi 7 Ruohonleikkurin tankkaaminen

Moottoriöljyn erittelyt ja täyttömäärät löytyvät moottorin käyttöohjeista.

HUOMAUTUS

■ Toimitettaessa moottorissa ei ole moottoriöljyä. Moottorin käynnistäminen ilman öljyä tai liian vähällä öljymäärällä voi vahingoittaa ruohonleikkuria.

Tarkasta moottorin öljymäärä ennen käynnistystä ja lisää tarvittaessa moottoriöljyä.

- Lisää moottoriöljyä moottorin käyttöohjeen mukaan.

7 Ruohonleikkurin tankkaa- minen

7.1 Ruohonleikkurin tankkaaminen

HUOMAUTUS

■ Ruohonleikkuri voi vahingoittua, mikäli ruohonleikkuriin tankataan väärää polttoainetta.
▶ Noudata moottorin käyttöohjeita.
▶ Pysäytä moottori.
▶ Aseta ruohonleikkuri tasaiselle alustalle.
- Puhdista polttoainesäiliön tulpan ympäristö kostealla liinalla.

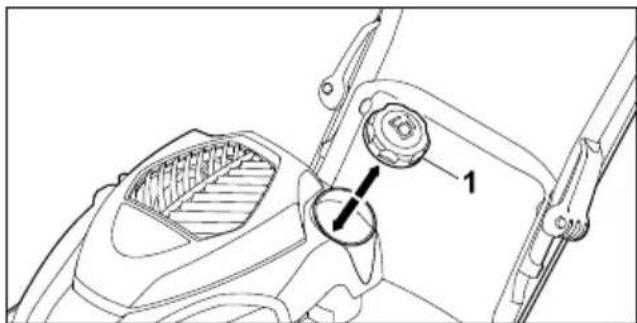

• Kierrä polttoainesäiliön tulppaa (1) vastapäivään niin kauan, kunnes tulpan voi irrottaa.
• Irrota polttoainesäiliön tulppa.
• Tankkaa polttoainetta sopivalla suppilolla niin, että polttoainetaso on vähintään 15 mm päässä polttoainesäiliön reunasta.
  ▶ Aseta polttoainesäilion tulppa paikalleen.
• Kierrä polttoainesäiliön tulppaa myötäpäivään ja kiristä käsin.

Polttoainesäiliö on kiinni.

8 Ruohonleikkurin säätämi- nen käyttäjälle

8.1 Työntöaisan auki taittaminen ja säätäminen

▶ Pysäytä moottori.

▶ Vedä sytytystulpan pistoke irti.
▶ Aseta ruohonleikkuri tasaiselle alustalle.

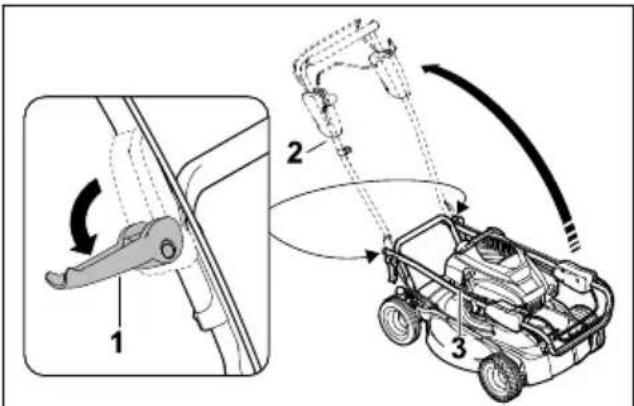

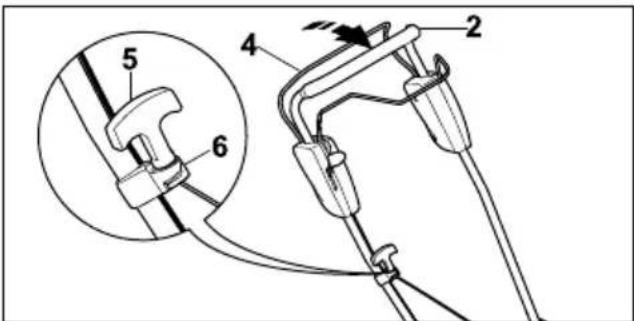

• Löysää pikakiristimet (1) vasemmalta ja oikealta.
  Käännä työntöaisa (2) ylös varoen, etteivät vaijerit (3) joudu puristuksiin.
• Kiristä pikakiristimet (1) vasemmalla ja oikealla.

Työntöaisa (2) on pitävästi kiinni ruohonleikkurissa.

▶ Paina leikkuun kytkentäsanka (4) työntöaisaa (2) vasten ja pidä painettuna.
▶ Vedä käynnistyskahva (5) hitaasti narunohjai-men (6) suuntaan.
- Kiinnitä käynnistyskahva (5) narunohjaimeen (6).
▶ Päästä leikkuun kytkentäsanka (4) vapaaksi.
▶ Paina sytytystulpan pistoke kiinni.

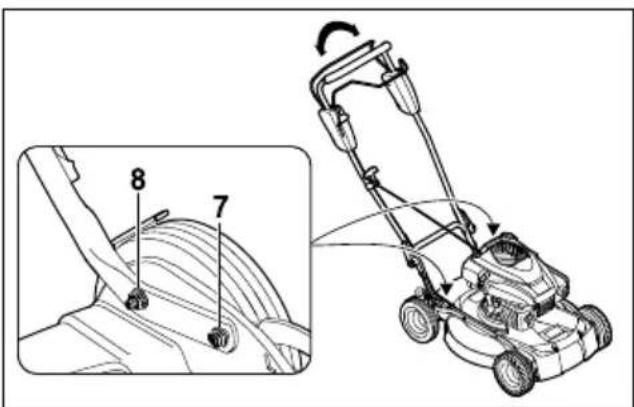

▶ Löysää mutterit (7+8).

• Säädä työntöaisa sopivalle käyttökorkeudelle nostamalla ja laskemalla sitä ja pidä sitä pai-kallaan.
  ▶ Kiristä mutterit (7+8).
  Työntöaisa on pitävästi kiinni ruohonleikkurissa.

8.2 Työntöaisan taittaminen

Työntöaisa voidaan taittaa kasaan tilaa säästävää kuljetusta ja säilytystä varten.

▶ Pysäytä moottori.
▶ Vedä sytytystulpan pistoke irti.
▶ Aseta ruohonleikkuri tasaiselle alustalle.
▶ Paina leikkuun kytkentäsanka työntöaisaa vasten ja pidä painettuna.
- Irrota käynnistyskahva vaijeriohjaimesta ja päästä hitaasti moottorin suuntaan.
▶ Päästä leikkuun kytkentäsanka vapaaksi.
- Pidä kiinni työntöaisasta ja löysää työntöaisan mutterit.
▶ Taita työntöaisa eteen.

9 Moottorin käynnistäminen ja sammuttaminen

9.1 Moottorin käynnistys

▶ Aseta ruohonleikkuri tasaiselle alustalle.

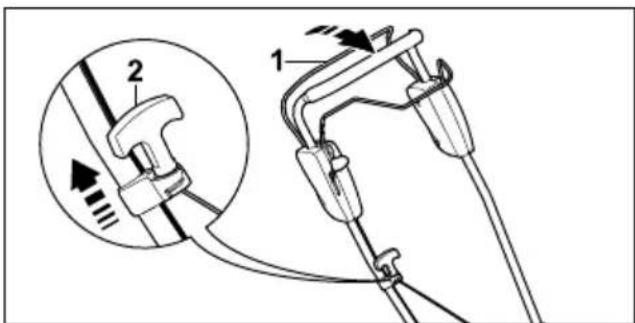

▶ Paina leikkuun kytkentäsanka (1) vasemmalla kädellä työntöaisaa vasten ja pidä painettuna.
▶ Vedä käynnistyskahva (2) oikealla kädellä hitaasti tuntuvaan vasteeseen saakka.
▶ Nykäise sitten käynnistyskahvasta (2) ja päästä se takaisin, kunnes moottori käynnis- tyy.
- Jos moottori ei käynnisty: Noudata moottorin käyttöohjeita.

9.2 Moottorin pysäytys

▶ Aseta ruohonleikkuri tasaiselle alustalle.
- Päästä leikkuun kytkentäsanka vapaaksi. Moottori sammuu.
▶ Poistu käyttäjän paikalta.

10 Ruohonleikkurin tarkastaminen

10.1 Hallintalaitteiden tarkastaminen

Leikkuun kytkentäsanka ja vedon kytkentäsanka

▶ Pysäytä moottori.

▶ Vedä leikkuun kytkentäsanka ja vedon kytkentäsanka kokonaan työntöaisaa vasten ja irrota ne.

- Jos leikkuun kytkentäsanka tai vedon kytkentäsanka on jäykkä tai se ei palaa lähtöasentoon: Älä käytä ruohonleikkuria. Ota yhteyttä STIHLin ammattiliikkeeseen.

Vedon kytkentäsanka tai leikkuun kytkentäsanka on viallinen.

10.2 Terän tarkastaminen

▶ Pysäytä moottori.
▶ Vedä sytytystulpan pistoke irti.
▶ Nosta ruohonleikkuri pystyyn, 15.1.

▶ Tarkasta seuraavat:

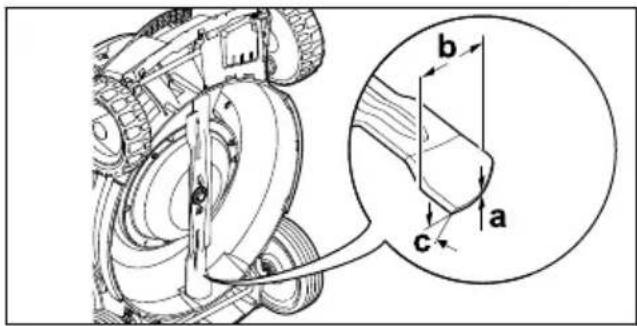

• Paksuus a
• Leveys b
• Teroituskulma c

- Jos terän vähimmäispaksuus tai -leveys on alittunut, vaihda terä, 19.2.

- Jos terän kulma ei ole oikea, teroita terä, 19.2.

- Jos jokin on epäselvää: Ota yhteyttä STIHLin ammattiliikkeeseen.

11 Ruohonleikkurilla työsken- teleminen

11.1 Ruohonleikkurista kiinni pitäminen ja sen ohjaaminen

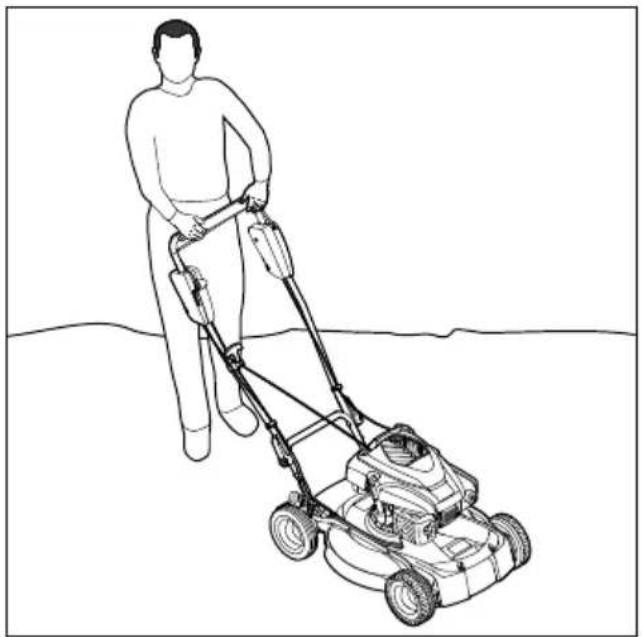

- Pidä työntöaisasta kiinni molemmin käsin siten, että peukalot ympäröivät työntöaisan.

11.2 Leikkuukorkeuden säätäminen

Säädettävissä on viisi eri leikkuukorkeutta:

• 30 mm = asento 1
• 40 mm = asento 2
• 50 mm = asento 3
• 60 mm = asento 4
• 70 mm = asento 5

Leikkuukorkeuden säätäminen

▶ Pysäytä moottori.
Terä ei saa pyöriä.
▶ Aseta ruohonleikkuri tasaiselle alustalle.

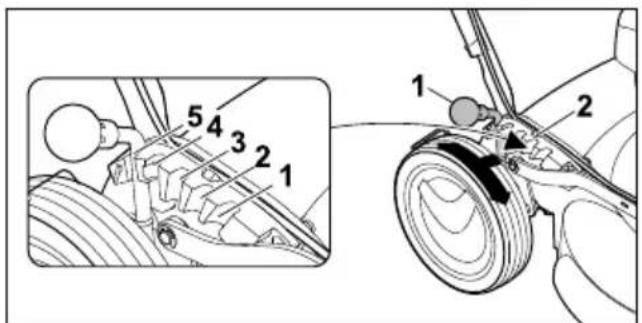

▶ Paina leikkuukorkeuden säätövipua (1) ulos takapyörään päin ja pidä siinä.
▶ Aseta vipu (1) haluttuun asentoon (2) ja anna vivun lukittua paikalleen.

11.3 Vedon kytkeminen päälle ja pois

11.3.1 Vedon kytkeminen päälle

HUOMAUTUS

• Siirrä Vario-voimansiirron vipua vain polttomoottorin käydessä laitteen vaurioitumisen välttämiseksi.
  ▶ Aseta ruohonleikkuri tasaiselle alustalle.

▶ Käynnistä moottori.

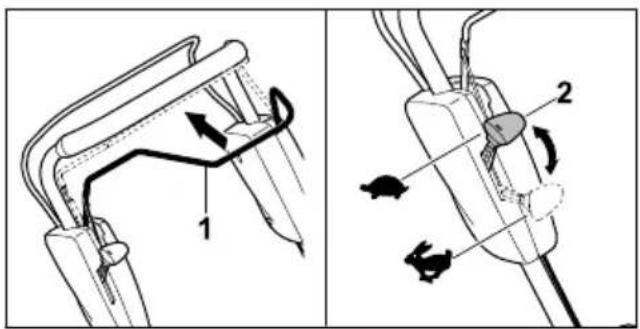

▶ Vedä vedon kytkentäsanka (1) kokonaan työntöaisaa vasten ja pidä kiinni siten, että peukalo ympäröi työntöaisan. Ruohonleikkuri lähtee liikkeelle.

Ajonopeuden lisääminen:

▶ Paina Vario-voimansiirron vipu (2) ajon aikana eteen asentoon ✉.

Ajonopeuden alentaminen:

▶ Paina Vario-voimansiirron vipu (2) ajon aikana taakse asentoon

11.3.2 Vedon kytkeminen pois päältä

▶ Päästä vedon kytkentäsanka vapaaksi.

▶ Odota, kunnes ruohonleikkuri pysähtyy.

11.4 Allesilppuava leikkuu

Allesilppuavan leikkuun aikana ilmavirta ohjaa katkaistun ruohon useita kertoja leikkuutilaan sil-puttavaksi ja puhaltaa sen sitten takaisin nurmikon pohjalle. Leikkuujäte jää nurmikolle, missä se lahoaa nopeasti toimien luonnollisena lannoitteena. Nurmikosta saadaan kaunis ja tuuhea usein toistuvalla allesilppuavalla leikkuulla, jolloin ruohon pituudesta leikataan yksi kolmasosa.

Näin saat hyvän leikkuujäljen allesilppuamalla:

• Tiheys: Leikkaa keväällä (pääkasvuaikana) vähintään kaksi kertaa viikossa, kesällä ja syksyllä kerran viikossa.
• Työskentele mieluiten ruohon ollessa kuivaa.
• Käytä hyvin teroitettuja leikkuuteriä.
• Valitse pieni etenemisnopeus.
• Vaihtele leikkuusuuntaa ja leikkaa kaistat limittäin.
  – Leikkaa hyvin pitkä ruoho aina vaiheittain.

• Jos työskentelet veto kytkettynä: Aja ruohon-leikkuria hallitusti eteenpäin.
• Jos työskentelet veto poiskytkettynä: Työnnä ruohonleikkuria hitaasti ja hallitusti eteenpäin.

12 Työskentelyn jälkeen

12.1 Työskentelyn jälkeen

▶ Pysäytä moottori.
- Jos ruohonleikkuri on märkä: Anna ruohonleikkurin kuivua.
▶ Puhdista ruohonleikkuri.

13 Kuljettaminen

13.1 Ruohonleikkurin kuljetus

▶ Pysäytä moottori.
Terä ei saa pyöriä.
▶ Vedä sytytystulpan pistoke irti.

Ruohonleikkurin työntäminen

- Työnnä ruohonleikkuria hitaasti ja hallitusti eteenpäin.

Ruohonleikkurin kantaminen

- Käytä kestävästä materiaalista valmistettuja työkäsineitä.

- Jos ruohonleikkuria kuljetetaan työntöaisa ulostaitettuna:

• Yhden henkilön on pidettävä molemmin käsin kiinni etupään kuljetuskahvasta ja toisen henkilön on pidettävä molemmin käsin kiinni työntöaisasta.
• Nosta ja kanna ruohonleikkuria toisen henkilön kanssa.

- Jos ruohonleikkuria kuljetetaan työntöaisa kokoontaitettuna:

▶ Taita työntöaisa kokoon.
- Yhden henkilön on pidettävä molemmin käsin kiinni etupään kuljetuskahvasta ja toisen henkilön on pidettävä molemmin käsin kiinni takapään kuljetuskahvasta.
▶ Nosta ja kanna ruohonleikkuria toisen henkilön kanssa.

Ruohonleikkurin kuljettaminen ajoneuvossa

▶ Varmista ruohonleikkuri siten, ettei se pääse kaatumaan eikä muuten liikkumaan.

14 Säilytys

14.1 Ruohonleikkurin säilyttäminen

▶ Pysäytä moottori ja anna sen jäähtyä.
▶ Vedä sytytystulpan pistoke irti.
▶ Noudata ruohonleikkurin säilyttämisessä seuraavia ohjeita:
- Ruohonleikkurin on oltava lasten ulottumattomissa.
– Ruohonleikkuri on puhdas ja kuiva.
- Ruohonleikkuri ei voi kaatua.
- Ruohonleikkuri ei voi lähteä liikkeelle.

Jos aiot varastoida ruohonleikkuria yli 3 kuukautta:

▶ Aja polttoainesäiliö tyhjäksi.
- Puhdistuta polttoainesäiliö STIHLin ammat- tiliikkeessä.
- Vaihda moottoriöljy moottorin käyttöohjeen mukaisesti.
▶ Kierrä sytytystulppa ulos.

VAROITUS

■ Jos käynnistyskahvasta vedetään sytytystulpan pistoke irrotettuna, siitä voi lentää kipinöitä. Kipinät voivat aiheuttaa syttyvässä tai räjähdysalttiissa ympäristössä tulipalon tai räjähdyksen. Henkilöille voi aiheutua vakavia tai hengenvaarallisia vammoja taikka saattaa syntyä esinevahinkoja.

• Pidä sytytystulpan pistoke syttymisvaaran takia etäällä sytytystulpan reiästä.
• Nykäise useita kertoja käynnistyskahvasta.
• Kierrä sytytystulppa paikalleen ja kiristä.

15 Puhdistaminen

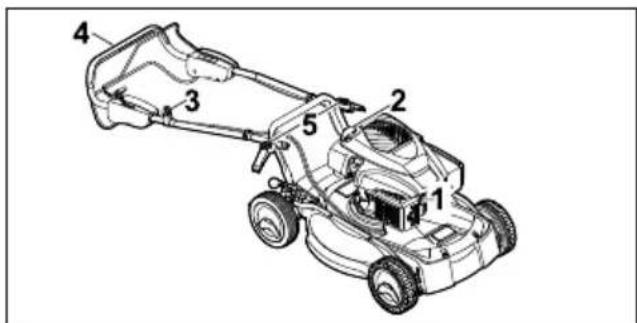

15.1 Ruohonleikkuri nostaminen pystyyn

▶ Aja polttoainesäiliö tyhjäksi.
Moottori sammuu.
▶ Aseta ruohonleikkuri tasaiselle alustalle.
▶ Aseta leikkuukorkeus korkeimpaan asentoon 1, 1.2.

▶ Vedä sytytystulpan pistoke (1) irti.
- Irrota käynnistyskahva (2) narunohjaimesta (3).
- Pidä kiinni työntöaisasta (4) ja avaa pikakiristimet (5).
▶ Laske työntöaisa (4) taakse.

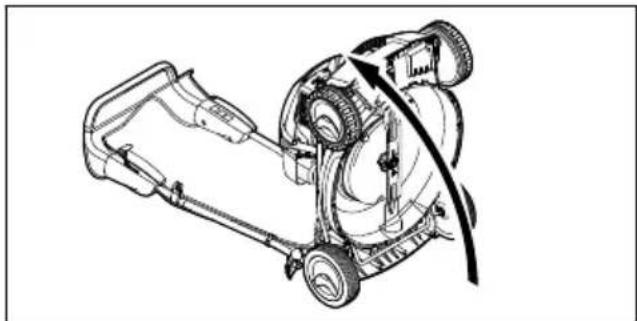

▶ Nosta ruohonleikkuri taaksepäin pystyyn.

15.2 Ruohonleikkurin puhdistaminen

▶ Pysäytä moottori.
▶ Anna ruohonleikkurin jäähtyä.
▶ Vedä sytytystulpan pistoke irti.
▶ Puhdista ruohonleikkuri kostealla liinalla.
▶ Puhdista ilmaraot sudilla.
▶ Nosta ruohonleikkuri pystyyn.
- Puhdista terä ja sen ympäristö puutikulla, pehmeällä harjalla tai kostealla liinalla.

16 Huoltaminen

16.1 Huoltovälit

Huoltovälit riippuvat ympäristö- ja työskentelyolo-suhteista. STIHL suosittelee seuraavia huoltovä-lejä:

Moottori

- Huolla moottori moottorin käyttöohjeen mukaisesti.

Ruohonleikkuri

- Huollata ruohonleikkuri vuosittain STIHLin ammattiliikkeessä.

16.2 Terän irrottaminen ja kiinnittä- minen

16.2.1 Terän irrottaminen

▶ Pysäytä moottori.
▶ Vedä sytytystulpan pistoke irti.
▶ Nosta ruohonleikkuri pystyyn.

▶ Pidä vastaan terästä (1).
- Kierrä ruuvi (2) auki ja poista se aluslevyn (3) kanssa.

17 Korjaaminen suomi

▶ Poista terä (1).
▶ Hävitä ruuvi (2) ja aluslevy (3).
Kiinnitä terä (1) uudella ruuvilla ja aluslevyllä.

16.2.2 Terän kiinnittäminen

▶ Pysäytä moottori.
▶ Vedä sytytystulpan pistoke irti.
▶ Nosta ruohonleikkuri pystyyn.

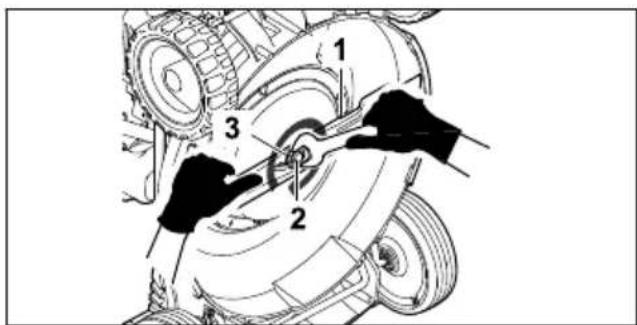

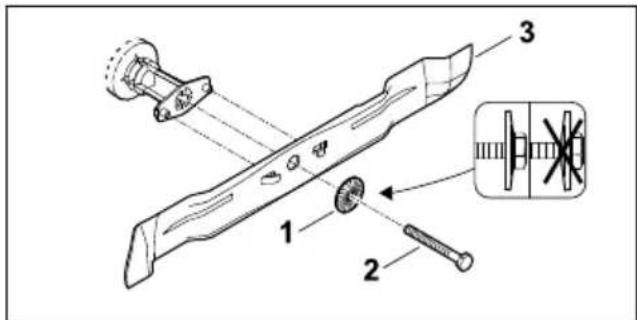

• Aseta uusi aluslevy (1) uuden ruuvin (2) päälle.
  ▶ Levitä Loctite 243 -ruuvilukitetta ruuvin (2) kierteseen.
  ▶ Aseta terä (3) siten, että vastinpinnan kohou-mat osuvat terän (3) aukkoihin.
• Kiinnitä ruuvi (2) yhdessä aluslevyn (1) kanssa.

- Pidä vastaan terästä (3).

- Kiristä ruuvi (2) 65 Nm:n tiukkuuteen.

16.3 Terän teroittaminen ja tasapai- nottaminen

Terän oikeanlainen teroittaminen ja tasapainottaminen vaatii harjaantumista.

STIHL suosittelee teroituttamaan ja tasapainottamaan terän STIHLin ammattiliikkeessä.

VAROITUS

■ Terän leikkuusärmät ovat terävät. Käyttäjälle voi aiheutua leikkuuvammoja.

- Käytä kestävästä materiaalista valmistettuja työkäsineitä.

▶ Pysäytä moottori.
▶ Vedä sytytystulpan pistoke irti.
▶ Nosta ruohonleikkuri pystyyn.
▶ Irrota terä.
▶ Teroita terä. Kiinnitä huomiota teroituskulmaan ja jäähdytä terää, 19.2.
Terä ei saa teroituksen aikana sinistyä.
▶ Kiinnitä terä.
- Jos jokin on epäselvää: Ota yhteyttä STIHLin ammattiliikkeeseen.

17 Korjaaminen

17.1 Ruohonleikkurin korjaaminen

Käyttäjä ei voi korjata ruohonleikkuria ja terää itse.

• Jos ruohonleikkuri tai terä on vahingoittunut, älä käytä niitä ja ota yhteyttä STIHLin ammatti- liikkeeseen.
• Jos ohjekilvet ovat kuluneet epäselviksi tai vahingoittuneet, anna STIHLin ammattiliikkeen vaihtaa ne.

18 Häiriöiden poistaminen

18.1 Ruohonleikkurin toimintahäiriöiden poistaminen

Häiriö Syy Korjaus
Moottoria ei voi käynnis-tää.	Leikkuun kytkentäsankaa ei ole painettu.► Käynnistä moottori tämän käyttöohjeen mukai-sesti.
Polttoainesäiliö on tyhjä. ► Tankkaa ruohonleikkuri.

Häiriö Syy Korjaus
Sytytystulppa	nokeentunut tai vaurioitunut; tulpan kärkiväli on virheellinen.	▸ Puhdista tai vaihda sytytystulppa.▸ Säädä sytytystulpan kärkiväli.
	Teriin kohdistuva vastus on liian suuri.	▸ Säädä leikkuukorkeus korkeammaksi.▸ Käynnistä ruohonleikkuri matalammassa ruohikossa.
Käynnistys on vaikeaa tai moottorin teho heikkenee.Moottori kuu-menee liikaa.	Ruohonleikkurin runko on tuk- keutunut.	Puhdista ruohonleikkuri.
	Leikkuukorkeus on liian matala tai etenemisnopeus on liian suuri.	Säädä leikkuukorkeus sopivaksi tai leikkaa hitaam-min.
	Polttoainesäiliössä ja kaasutti-messa on vettä tai kaasutin on tukossa.	Tyhjennä polttoainesäiliö ja puhdista polttoaineputki ja kaasutin.
	Polttoainesäiliö on likainen. Ota yhteyttä STIHLin ammattiliikkeeseen.
	Ilmansuodatin on likainen. Ota yhteyttä STIHLin ammattiliikkeeseen.
	Sytytystulppa on nokeentunut. Puhdista tai vaihda sytytystulppa.
	Moottorissa on liian vähän öljyä.	Lisää tai vaihda moottoriöljy moottorin käyttöohjeen mukaan.
	Jäähdytysrivat ovat likaiset. Puhdista ruohonleikkuri.
Ruohonleik-kuri tärisee voimakkaasti.	Terä on vaurioitunut. Vaihda terä.
	Terää ei ole asennettu oikein. Kiinnitä terä.
Leikkuujälki ei ole siisti.	Terä on tylsä tai kulunut. Teroita tai vaihda terä.

19 Tekniset tiedot

19.1 Ruohonleikkuri STIHL RM 4.0 RV

– Moottorityyppi: Kohler HD675
– Iskutilavuus: 149 cm ^3
– Teho: 2,2 kW (3,0 hv) 2800 1/min
– Kierrosluku: 2 800 1/min
- Polttoainesäiliön enimmäistilavuus: 1400 cm ^3 (1,4 l)
– Paino: 36 kg
– Leikkuuleveys: 53 cm

19.2 Terä

– Vähimmäispaksuus a: 2,5 mm
– Vähimmäisleveys b: 55 mm
- Teroituskulma = 30°

19.3 Melu- ja tärinäarvot

Äänenpainetason K-arvo on 2 dB(A). Äänente-hotason K-arvo on 2,2 dB(A). Tärinäarvojen K-arvo on 1,60 m/s².

- Äänenpainetaso L _pA mitattu 2006/42/EC mukaan: 79 dB(A)

• Äänentehotaso L _wA mitattu 2000/14/EC:n mukaan: 91,2 dB(A)
• Tärinäarvo a_hv mitattu EN 12096 mukaan, työntöaisa: 3,20 m/s²

Tietoja tärinää koskevan työnantajadirektiivin 2002/44/EC vaatimusten täyttämisestä on osoitteessa www.stihl.com/vib.

19.4 REACH-asetus

REACH-asetuksella tarkoitetaan EY:n kemikaalien rekisteröintiä, arviointia ja lupamenettelyjä koskevaa asetusta.

Lisätietoja REACH-asetuksen vaatimusten täyttämisestä on saatavissa osoitteesta www.stihl.com/reach.

20 Varaosat ja varusteet

20.1 Varaosat ja varusteet

Alkuperäiset STIHL-varaosat ja alkuperäiset STIHL-varusteet tunnistaa näistä merkeistä.

STIHL suosittelee käyttämään ainoastaan alkuperäisiä STIHL-varaosia ja alkuperäisiä STIHL-varusteita.

STIHL ei voi arvioida muiden valmistajien varaosia ja lisävarusteita luotettavuuden, turvallisuuden ja sopivuuden suhteen jatkuvasta markkinoiden tarkkailusta huolimatta, eikä STIHL ei voi taata niiden käyttöä.

Alkuperäisiä STIHL-varaosia ja alkuperäisiä STIHL-varusteita on saatavissa STIHL-erikoisliikkeestä.

20.2 Tärkeitä varaosia

STIHL ei vastaa sellaisista henkilö- tai esinevahingoista, jotka ovat syntyneet hyväksymättömien varaosien ja tarvikkeiden käytön seurauksena.

– Terä: 6383 702 0100
- Teräruuvi: 9008 319 9075
– Aluslevy: 0000 702 6600

21 Hävittäminen

21.1 Ruohonleikkurin hävittäminen

Tietoja hävittämisestä saa paikallisilta viranomaisilta tai STIHL-jälleenmyyjältä.

Virheellinen hävittäminen voi olla haitallista terveydelle ja saastuttaa ympäristöä.

Toimita STIHL-tuotteet ja pakkaukset sopivaan keräyspisteeseen kierrätystä varten pai-kallisten määräysten mukaisesti.
- Älä hävitä talousjätteen mukana.

22 EU-vaatimustenmukai-suusvakuutus

22.1 Ruohonleikkuri STIHL RM 4.0 RV

STIHL Tirol GmbH

vakuuttaa yksinomaisena vastuullisena, että kone

– Rakenne: Ruohonleikkuri
- Tuotemerkki: STIHL
- Tyyppi: RM 4.0 RV
– Sarjatunnus: 6383

täyttää direktiivien 2000/14/EC, 2006/42/EC, 2014/30/EU ja 2011/65/EU asianmukaiset säännökset, ja se on kehitetty ja valmistettu seuraa-

vien valmistuspäivänä voimassa olevien normiversioiden mukaan: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.

Tarkastuspaikan nimi ja osoite:

Mitatun ja taatun äänentehotason mittaamisessa on noudatettu direktiivin 2000/14/EC liitettä VIII.

- Mitattu äänentehotaso: 91,2 dB(A)

– Taattu äänentehotaso: 93 dB(A)

Teknisiä asiakirjoja säilytetään STIHL Tirol GmbH:n tuotehyväksynnän kanssa.

Valmistusvuosi ja sarjanumero on merkitty ruohonleikkuriin.

Langkampfen, 2.1.2020

STIHL Tirol GmbH

Matthias Fleischer, tutkimus- ja tuotekehitysjoh-taja

Sven Zimmermann, laatujohtaja

Indice

▶ Neizlaistiet degvielu.
