LIETOŠANAS INSTRUKCIJA RM 4 RV STIHL
1 Priekšvārds.... 249
4 Drošības norādījumi.... 251
5 Zāles plāvēja sagatavošana darbam..... 256
6 Zāles plāvēja montāža.... 256
7 Zāles plāvēja degvielas tvertnes uzpilde 257
8 Zāles plāvēja iestatīšana lietotājam..... 258
9 Motora iedarbināšana un apturēšana..... 259
10 Zāles plāvēja pārbaude....259
11 Darbs ar zāles plāvēju.... 259
12 Pēc darba....260
13 Transportēšana....260
14 Uzglabāšana.... 261
15 Tīrīšana.... 261
16 Apkope....262
17 Remonts....263
18 Traucējumu novēršana.... 263
19 Tehniskie dati....264
20 Rezerves daļas un piederumi.... 264
21 Utilizēšana.... 264
22 ES atbilstības deklarācija.... 264
1 Priekšvārds
Cienītais klient, cienījamā kliente!
Mēs priecājamies, ka esat izvēlējies STIHL. Mēs attīstām un ražojam savus augstākās kvalitātes izstrādājumus atbilstoši savu klientu prasībām.
Šādi rodas izstrādājumi, kas ir īpaši uzticami arī smagos apstāklos.
STIHL nodrošina ari augstako servisa kvalitāti.
Mūsu tirgotāji garantē profesionālas konsultāci-
latviešu 2 Informācija par šo lietošanas instrukciju
jas un apmācību, kā arī visaptverošu tehnisku apkalpošanu.
STIHL vienmēr ilgtspējīgu un atbildīgu rūpējas par dabu. Šī lietošanas instrukcija sniedz jums atbalstu, lai jūs ilgstoši, droši un videi draudzīgi varētu lietot savu STIHL Produkt ražojumu.
Mēs pateicamies par jūsu uzticību un vēlam jums izdošanos ar jūsu STIHL izstrādājumu.
Dr. Nikolas Stihl
SVARĪGI! PIRMS LIETOŠANAS IZLASIET UN SAGLABĀJIET.
2 Informācija par šo lietošanas instrukciju
2.1 Spēkā esošie dokumenti
Šī lietošanas pamācība ir ražotāja originālā lietošanas pamācība saskaņā ar EK Direktīvu 2006/42/EC.
Spēkā ir vietējie drošības noteikumi.
▶ Papildus šai lietošanas pamācībai izlasiet, izprotiet un saglabājiet tālāk norādītos dokumentus.
– Lietošanas pamācība: motors Kohler HD675
2.2 Brīdinājuma norāžu apzīmēšana tekstā
BĪSTAMI
■ Norāde sniedz informāciju par apdraudēju-mam, kas rada smagas traumas vai izraisa nāvi.
- Minētās darbības var novērst smagas traumas vai nāvi.
BRĪDINĀJUMS
■ Norāde sniedz informāciju par apdraudēju-mam, kas var izraisīt smagas traumas vai nāvi.
- Minētās darbības var novērst smagas traumas vai nāvi.
NORĀDĪJUMS
■ Norāde sniedz informāciju par apdraudēju-mam, kas var izraisīt mantiskos bojājumus.
- Minētās darbības var novērst mantiskos bojājumus.
2.3 Simboli tekstā
Šis simbols sniedz norādi uz nodaļu šajā lietošanas instrukcijā.

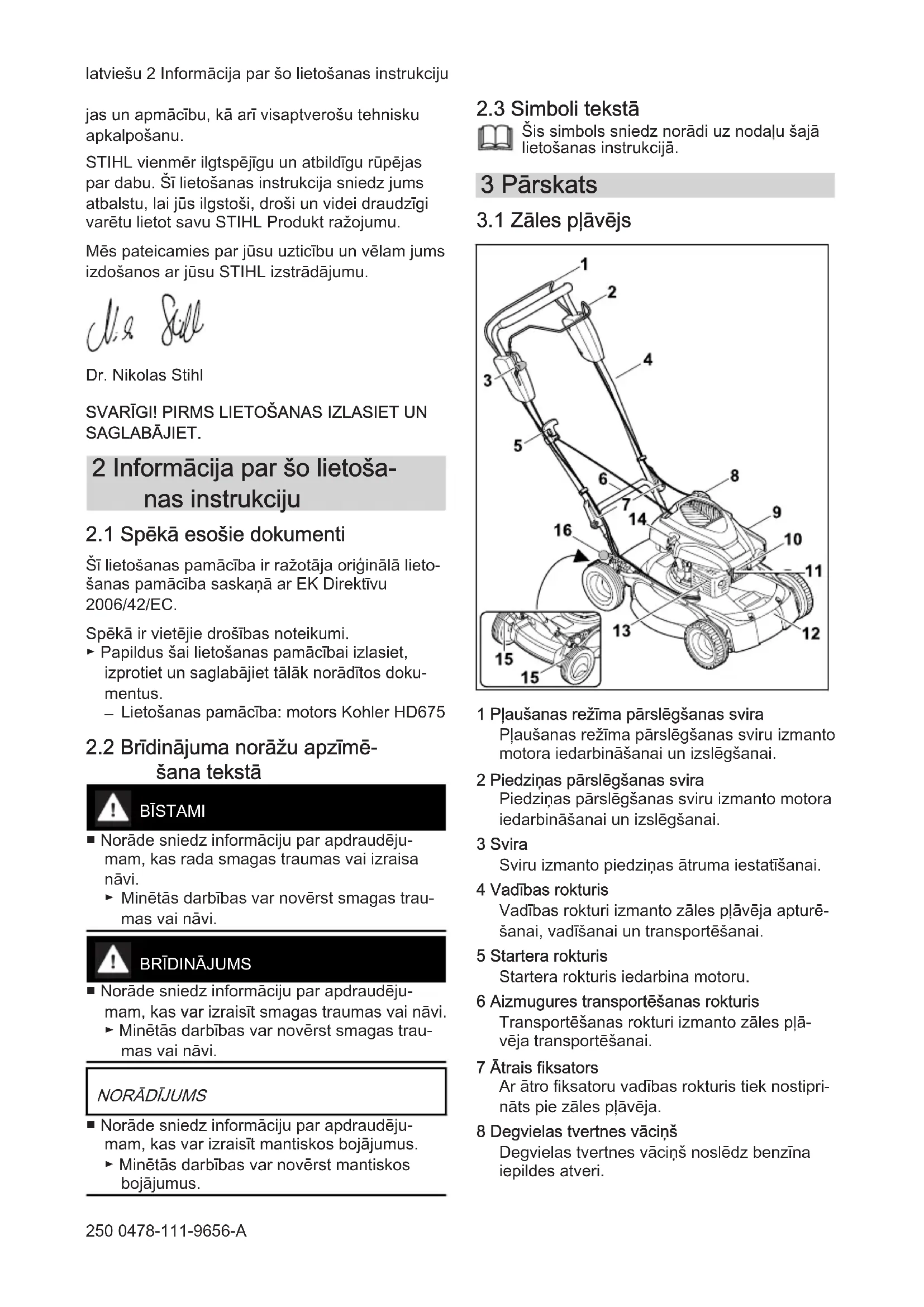

3 Pārskats
3.1 Zāles plāvējs

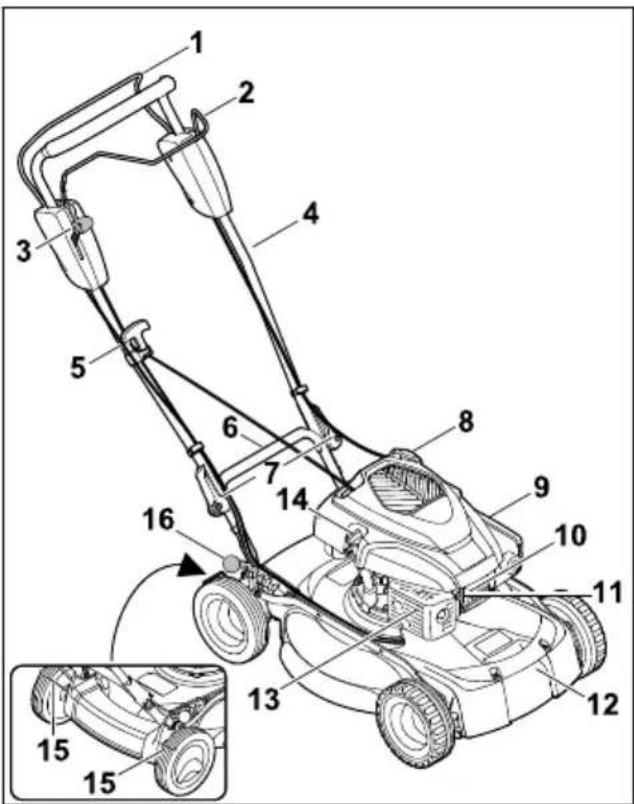

1 Pļaušanas režīma pārslēgšanas svira
Pļaušanas režīma pārslēgšanas sviru izmanto
motora iedarbināšanai un izslēgšanai.

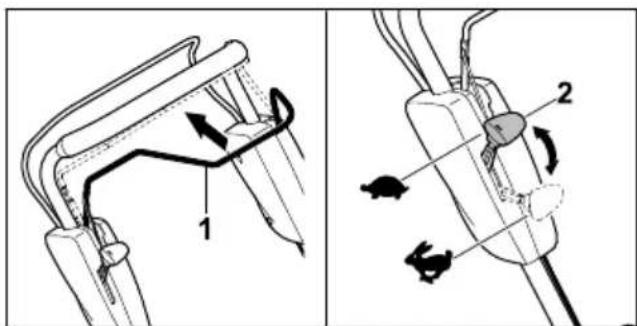

2 Piedziņas pārslēgšanas svira
Piedziņas pārslēgšanas sviru izmanto motora
iedarbināšanai un izslēgšanai.
3 Svira
Sviru izmanto piedziņas ātruma iestatīšanai.
4 Vadības rokturis
Vadības rokturi izmanto zāles plāvēja apturēšanai, vadīšanai un transportēšanai.
5 Startera rokturis
Startera rokturis iedarbina motoru.
6 Aizmugures transportēšanas rokturis
Transportēšanas rokturi izmanto zāles plā-
vēja transportēšanai.
7 Ātrais fiksators
Ar ātro fiksatoru vadības rokturis tiek nostiprināts pie zāles plāvēja.
8 Degvielas tvertnes vāciņš
Degvielas tvertnes vāciņš noslēdz benzīna iepildes atveri.
4 Drošības norādījumi latviešu
9 Filtra vāciņš
Filtra vāciņš nosedz gaisa filtru.
10 Aizdedzes atslēgas kontaktspraudnis
Aizdedzes atslēgas kontaktspraudnis savieno
aizdedzes līniju ar aizdedzes sveci.
11 Aizdedzes svece
Aizdedzes svece aizdedzina gaisa-degvielas
maisijumu motorā.
12 Priekšējais transportēšanas rokturis
Transportēšanas rokturi izmanto zāles plā-
vēja transportēšanai.
13 Trokšna slāpētājs
Trokšna slāpētājs samazina zāles plāvēja
trokšna emisiju.
14 Motorellas tvertnes vāciņš
Motorellas tvertnes vāciņš noslēdz motorellas iepildes atveri.
15 Riteņu tīrītājs
Riteņu tīrītāju izmanto aizmugures riteņu tīrīšanai.
16 Svira
Sviru izmanto plaušanas augstuma regulēša-nai.
3.2 Simboli
Simboliem uz zāles plāvējiem ir tālāk norādītā nozīme.
Šis simbols norāda zāles plāvēju svaru.
LWA
Garantētais trokšņu jaudas līmenis saskaņā ar Direktīvu 2000/14/EC izteikts dB(A), lai varētu salīdzināt produktu trokšņu emisiju.
Šis simbols apzīmē degvielas tvertnes vāciņu.
Šis simbols apzīmē motorellas tvertnes noslēgu.
ledarbiniet motoru.
Apturiet motoru.
leslēdziet piedziņu.
Šajā pozīcijā zāles plāvējs pārvietojas ar vislielāko ātrumu.
Šajā pozīcijā zāles plāvējs pārvietojas ar vismazāko ātrumu.
4 Drošības norādījumi
4.1 Brīdinājuma simboli
Brīdinājuma simboliem uz zāles plāvēja ir tālāk norādītā nozīme.
levērojiet drošības norādījumus un ar tiem saistītos pasākumus.
Izlasiet, izprotiet un saglabājiet lietošanas pamācību.
levērojiet drošības norādījumus par gaisā izsviestiem priekšmetiem un atbilstošos drošības pasākumus.
Neskarieties pie rotējoša naža.
Transportēšanas, glabāšanas, apkopes vai remonta laikā izņemiet aizdedzes atslēgas kontaktspraudni.
levērojiet drošu attālumu.
4.2 Paredzētais lietojums
Zāles plāvējs STIHL RM 4.0 RV ir paredzēts zāles plaušanai.
▲ BRĪDINĀJUMS
■ Ja zāles plāvēju izmanto neatbilstoši paredzē-tajam mērķim, var rasties smagi vai nāvējoši savainojumi un materiāli zaudējumi.
- Izmantojiet zāles plāvēju tā, kā aprakstīts šajā lietošanas pamācībā un motora lietošanas pamācībā.
4.3 Prasības lietotājam
▲ BRĪDINĀJUMS
■ Lietotāji, kas nav apmācīti, nevar atpazīt un novērtēt zāles plāvēja radīto apdraudējumu. Lietotājam vai citām personām var rasties smagi vai nāvējoši savainojumi.
- Izlasiet, izprotiet un saglabājiet lietošanas pamācību.
- Ja zāles plāvējs tiek nodots citai personali: nododiet līdzi zāles plāvēja un motora lietošanas pamācību.
▶ Gādājiet, lai lietotājs ievērotu tālāk minētās prasības.
– Lietotājs ir atpūties.
- Lietotājam ir pietiekamas fiziskās, maņu un garīgās spējas lietot zāles plāvēju un strādāt ar to. Ja lietotāja fiziskās, uztveres vai garīgās spējas ir ierobežotas, lietotājs drīkst strādāt tikai atbildīgās personas uzraudzībā vai saskaņā ar tās norādījumiem.
– Lietotājs var atpazīt un novērtēt zāles plāvēja radīto apdraudējumu.
- Lietotājs apzinās, ka atbild par negadījumiem un bojājumiem.
- Lietotājs ir pilngadīgs vai atbilstoši valsts noteikumiem tiek profesionāli apmācīts instruktora uzraudzībā.
- STIHL specializētais izplatītājs vai speciālists ir apmācījis lietotāju pirms zāles plāvēja ekspluatācijas.
– Lietotāja rīcību neietekmē alkohols, medikamenti vai narkotiskas vielas.
- Ja rodas neskaidrības: sazinieties ar STIHL specializēto izplatītāju.
4.4 Apgērbs un aprīkojums
▲ BRĪDINĀJUMS
- Darba laikā priekšmeti var tikt izmesti augšup ar lielu ātrumu. Lietotājs var gūt traumas.
▶ Valkājiet garas bikses, kas izgatavotas no izturīga materiāla.
■ Darba laikā rodas troksnis. Troksnis var kaitēt dzirdei.
▶ Lietojiet dzirdes aizsardzības līdzekļus.
- Darba laikā var tikt sacelti putekļi. leelpotās putekļu daļinas var būt kaitīgas veselībai un izraisīt alergiskas reakcijas.
- Ja tiek sacelti putekļi: Nēsājiet putekļu aiz-sargmasku.
■ Nepiemērots apgērbs var aizkerties aiz kokiem, zariem un zāles plāvēja. Lietotāji, kuriem nav piemērota apgērba, var gūt savainojumus.
▶ Nēsājiet piegułošu apgērbu.
▶ Nonemiet šalles un rotaslietas.
■ Tīrīšanas, apkopes vai transportēšanas laikā lietotājs var saskarties ar nazi. Lietotājs var gūt traumas.
- Valkājiet darba cimdus, kas izgatavoti no izturīga materiāla.
■ Ja lietotājam ir nepiemēroti apavi, pastāv paslīdēšanas risks. Lietotājs var gūt traumas.
▶ Nēsājiet stingrus, slēgtus apavus ar neslī-došām zolēm.
■ Naža asināšanas laikā var izmest materiāla daļiņas. Lietotājs var gūt traumas.
▶ Nēsājiet cieši pieguļošas aizsargbrilles. Tirdzniecībā ir pieejamas piemērotas aizsargbrilles, kas atbilst standartam EN 166 vai valsts noteikumiem un ir atbilstoši markētas.
- Valkājiet darba cimdus, kas izgatavoti no izturīga materiāla.
4.5 Darba zona un apkārtējā vide
▲ BRĪDINĀJUMS
■ Nepiederošas personas, bērni un dzīvnieki var nepazīt un nespēt pienācīgi novērtēt zāles plā- vēja un augšup izmesto priekšmetu radīto apdraudējumu. Nepiederošas personas, bērni un dzīvnieki var smagi savainoties vai zaudēt dzīvību, kā arī var rasties materiāli zaudējumi.
▶ Nelaujiet nepiederošām personām, bērniem un dzīvniekiem uzturēties darba zonā.
▶ levērojiet attālumu līdz priekšmetiem.
▶ Neatstājiet zāles plāvēju bez uzraudzības.
▶ Gādājiet, lai bērni nevarētu rotaļāties ar zāles pļāvēju.
■ Motora darbības laikā no trokšņa slāpētāja izplūst karstas izplūdes gāzes. Karstas izplūdes gāzes var aizdedzināt viegli uzliesmojošus priekšmetus un izraisīt ugunsgrēku.
▶ Raugiet, lai izplūdes gāzu plūsma būtu virzīta tālu no viegli degošiem materiāliem.
4.6 Drošs stāvoklis
4.6.1 Zāles plāvējs
Zāles plāvējs ir ekspluatācijai drošā stāvoklī, ja ir izpildīti tālāk minētie nosacījumi.
– Zāles plāvējs nav bojāts.
– No zāles plāvēja netek benzīns.
– Degvielas tvertnes vāciņš ir noslēgts.
– No zāles plāvēja netek motorella.
- Motorellas tvertnes vāciņš ir noslēgts.
– Zāles plāvējs ir tīrs.
– Vadības elementi darbojas, un tie nav pārveidoti.
– Nazis ir pareizi uzstādīts.
– Uzstādīti oriğinālie, šim zāles plāvējam pare-dzētie STIHL piederumi.
– Piederumi ir piestiprināti pareizi.
- Ar atsperi noslogotie mehānismi nav bojāti un darbojas.
- Atlaidiet plaušanas režima pārslēgsviru, motors apstājas.
▲ BRĪDINĀJUMS
■ Ja stāvoklis nav ekspluatācijai drošs, detaļas var nedarboties pareizi, drošības aprīkojums var nedarboties, un var izplūst degviela. Personas var gūt smagas vai nāvējošas traumas.
- Strādājiet tikai ar nebojātu zāles plāvēju. - Ja no zāles plāvēja tek benzīns: Nestrādājiet ar zāles plāvēju un sazinieties ar STIHL specializēto izplatītāju.
▶ Aizveriet degvielas tvertnes vāciņu.
▶ Ja no zāles plāvēja tek motorella: Nestrādājiet ar zāles plāvēju un sazinieties ar STIHL specializēto izplatītāju.
▶ Aizveriet motorellas tvertnes vāciņu.
▶ Ja zāles plāvējs ir netīrs: Notīriet zāles plāvēju.
▶ Neveiciet manipulācijas ar zāles plāvēju un tā drošības sistēmām.
▶ Īpaši ir aizliegtas jebkādas izmaiņas zāles plāvējā, kas palielina tās jaudu vai iekšdedzes motora apgriezienu skaitu.
▶ Ja vadības elementi nedarbojas: nestrādā-jiet ar zāles plāvēju.
▶ Ar atsperēm noslogoti mehānismi var atbrī-vot uzkrāto energiju.
- Šim zāles plāvējam uzstādiet tikai originālos STIHL piederumus.
▶ Uzstādiet nazi tā, kā aprakstīts šajā lietošanas pamācībā.
▶ Uzstādiet piederumus tā, kā aprakstīts šajā vai piederuma lietošanas pamācībā.
▶ Neievietojiet zāles plāvēja atverēs priekš-metus.
▶ Nomainiet nolietotas vai bojātas norādījumu plāksnītes.
▶ Ja rodas neskaidrības: sazinieties ar STIHL specializēto izplatītāju.
4.6.2 Nazis
Nazis ir ekspluatācijai drošā stāvoklī, ja ir izpildīti tālāk minētie nosacījumi.
– Nazis un tā sastāvdaļas nav bojātas.
— Nazis nav deformēts.
– Nazis ir pareizi uzstādīts.
– Nazis ir pareizi uzasināts.
- Nazim nav atskabargu.
- Nazis ir pareizi līdzsvarots.

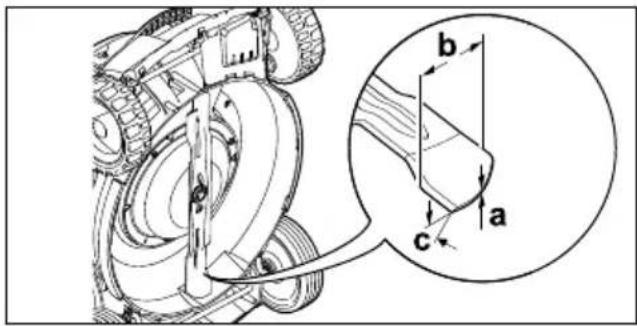

- Nav pārsniegtas naža minimālā biezuma un platuma vērtības, 19.2.
- Ir ievērots asināšanas leņķis, 192
⚠ BRĪDINĀJUMS
■ Ja nav nodrošināts ekspluatācijai drošs stāvoklis, naža daļas var atvienoties un tikt izsviestas. Personas var smagi savainoties.
▶ Strādājiet tikai tad, ja nazis un tā sastāvda- las nav bojātas.
▶ Pareizi ievietojiet nazi.
▶ Pareizi uzasiniet nazi.
▶ Ja naža biezums un platums ir mazāks par minimālo vērtību: nomainiet nazi.
▶ Lieciet STIHL specializētajam izplatītājam līdzsvarot nazi.
▶ Ja rodas neskaidrības: sazinieties ar STIHL specializēto izplatītāju.
4.7 Degviela un degvielas uzpildi- šana
▲ BRĪDINĀJUMS
- Šim zāles plāvējām paredzētā degviela ir benzīns. Benzīns ir ārkārtīgi ugunsnedrošs. Ja benzīns nonāk saskarē ar atklātu liesmu vai karstiem priekšmetiem, benzīns var izraisīt ugunsgrēkus vai eksplozijas. Var rasties smagi vai nāvējoši savainojumi un materiāli zaudējumi.
▶ Sargiet benzīnu no karstuma un uguns.
▶ Neizlaistiet benzīnu.
▶ Ja benzins ir izliets: saslaukiet benzīnu ar drānu un motoru mēginiet iedarbināt tikai pēc tam, kad visas zāles plāvēja daļas ir sausas.
▶ Nesmēkējiet.
▶ Neuzpildiet benzīnu atklātas liesmas tuvumā.
▶ Pirms degvielas uzpildišanas izslēdziet motoru un laujiet tam atdzist.
▶ Ja degvielas tvertni nepieciešams iztukšot: dariet to ārpus telpām.
▶ Iedarbiniet motoru vismaz 3 m attālumā no degvielas uzpildes vietas.
▶ Nekad neuzglabājiet zāles plāvēju telpās, ja tā degvielas tvertnē ir benzīns.
■ Ieelpojot benzīna tvaikus, cilvēki var saindēties.
▶ Neieelpojiet benzīna tvaikus.
▶ Degvielas uzpildi veiciet tikai vietā ar labu ventilāciju.
Darba laikā zāles plāvējs sakarst. Benzīns izplešas, un degvielas tvertnē vai veidoties pārspiediens. Atverot degvielas tvertnes vāciņu, benzīns var izšļakstīties. Izšļakstītais benzīns var aizdegties. Lietotājs var gūt smagus savainojumus.
- Vispirms laujiet zāles plāvējam atdzist, un tikai pēc tam atveriet degvielas tvertnes vāciņu.
latviešu 4 Drošības norādījumi
■ Apgērbs, kas nonācis saskarē ar benzīnu, var vieglāk aizdegties. Var rasties smagi vai nāvē-joši savainojumi un materiāli zaudējumi.
▶ Gadījumā ja apgērbs nonāk saskarē ar ben-zīnu: nomainiet apgērbu.
■ Benzīns var apdraudēt apkārtējo vidi.
▶ Utilizējiet benzīnu atbilstoši noteikumiem un videi nekaitīgā veidā.
■ Ja benzīns saskaras ar ādu vai iekļūst acīs, var rasties ādas vai acu kairinājums.
- Izvairieties no saskares ar benzīnu.
▶ Ja škidrums saskāries ar ādu: nomazgājiet attiecīgās vietas ar lielu ūdens daudzumu un ziepēm.
- Ja škidrums iekluvis acis: vismaz 15 minūtes skalojiet acis ar lielu ūdens daudzumu un griezieties pie ārsta.
■ Zāles plāvēja aizdedzes iekārta veido dzirksteles. Dzirksteles vai izklūt ārpusē un viegli uzliesmojošā vai sprādzienbīstamā vidē var izraisīt aizdegšanos un sprādzienus. Var rasties smagi vai nāvējoši savainojumi un materiāli zaudējumi.
- Izmantojiet aizdedzes sveces, kas aprakstī-tas motora lietošanas pamācībā.
- leskrūvējiet aizdedzes sveci un cieši pievelciet.
▶ Stingri uzspraudiet aizdedzes atslēgas kontaktspraudni.
■ Ja zāles plāvējs tiek uzpildīts ar benzīnu, kas motoram ir nepiemērots, ir iespējami zāles plāvēja bojājumi.
- Izmantojiet svaigu zīmola benzīnu, kas nesatur svinu.
▶ levērojiet norādījumus motora lietošanas pamācībā.
4.8 Darbs
▲ BRĪDINĀJUMS
■ Ja lietotājs neiedarbina motoru pareizi, lietotājs var zaudēt kontroli pār zāles plāvēju. Lietotājs var gūt smagus savainojumus.
▶ ledarbiniet motoru, kā aprakstīts šajā lietošanas pamācībā.
■ Noteiktās situācijās lietotājs vairs nevar koncentrēti strādāt. Lietotājs var paklupt, nokrist un gūt smagus savainojumus.
- Strādājiet mierīgi un uzmanīgi.
▶ Płaujiet tikai labas redzamības laikā.
Nestrādājiet ar zāles plāvēju, ja apgaismo- jums un redzamība ir slikta.
- Ar zāles plāvēju drīkst strādāt tikai viena persona.
▶ Uzmanieties no škēršliem.
▶ Nesagāziet zāles plāvēju.
- Darba laikā stāviet uz zemes un saglabājiet līdzsvaru.
- Ja rodas noguruma pazīmes: atpūtieties no darba.
▶ Ja tiek plauta nogāze: plaujiet škērsām.
▶ Nestrādājiet nogāzēs, kuru slīpums pārsniedz 25° (46,6 %).
- Zāles plāvēju izmantojiet ar īpašu piesardzību, strādājot nogāžu, pauguraina apvidus, grāvju, izgāztuvju un ūdenstilpņu tuvumā.
- Saplānojiet darbu tā, lai ilgstoši nebūtu jāstrādā smagā slodzē.
■ Kad motors darbojas, veidojas izplūdes gāzes. leelpojot izplūdes gāzes, cilvēki var saindēties.
▶ Neieelpojiet izplūdes gāzes.
- Ar zāles plāvēju strādājiet tikai vietā ar labu ventilāciju.
▶ Ja jūtat nelabumu, galvassāpes, redzes traucējumus, dzirdes traucējumus vai rei-boni: beidziet strādāt un sazinieties ar ārstu.
■ Ja lietotājam ir dzirdes aizsardzības ierīces un motors darbojas, lietotājs trokšņus var sadzirdēt un izvērtēt tikai ierobežotā apjomā.
▶ Strādājiet mierīgi un uzmanīgi.
■ Zāles plāvējs ir aprīkots ar motora apstādināšanas ierīci.
▶ Motors un nazis tiek apturēts 3 sekunžu laikā pēc plaušanas režīma sviras atlaišanas.
■ Rotējošais nazis var savainot lietotāju. Lietotājs var gūt smagus savainojumus.
- Izņemiet aizdedzes atslēgas kontaktspraudni.
▶ Neskarieties pie rotējoša naža.
▶ Ja kāds priekšmets blokē nazi: apturiet motoru. Tikai pēc tam izņemiet priekšmetu.
■ Ja strādājat bez piedziņas, to var nejauši ieslēgt, un zāles plāvējs var sākt kustēties. Personas var gūt smagus savainojumus, kā arī var tikt radīti materiāli zaudējumi.
- Spiediet piedziņas pārslēgšanas sviru tikai tad, ja jāieslēdz piedziņa.
■ Ja darba laikā novērojat izmaiņas zāles plāvēja darbībā vai neparastas darbības, iespējams, zāles plāvējs nav ekspluatācijai drošā stāvoklī. Personas var gūt smagus savainojumus, kā arī var tikt radīti materiāli zaudējumi.
▶ Pārtrauciet darbu un sazinieties ar STIHL specializēto izplatītāju.
■ Darba laikā zāles plāvējs var radīt vibrāciju.
4 Drošības norādījumi latviešu
▶ Valkājiet darba cimdus.
▶ levērojiet pārtraukumus.
- Ja novērojat asinsrites traucējumu simptomus: vērsieties pie ārsta.
■ Apskatiet plaujamo platību virsmu un ņemiet vērā šķēršļus. Ja darba laikā nazis saskaras ar svešķerneni, to vai tā daļas ar lielu ātrumu var izmest augšup. Personas var gūt savainojumus, kā arī var tikt radīti materiāli zaudējumi.
▶ Novāciet no darba zonas svešķer- menus, piemēram, akmenus, zarus, stieples, rotallietas. Atzīmējiet slēptus priekšmetus, ko nav iespējams novākt.
- Atlaižot plaušanas režima pārslēgšanas sviru, nazis īsu brīdi turpina griezties. Personas var gūt smagus savainojumus.
▶ Nogaidiet, līdz nazis pārstāj griezties.
■ Ja rotējošs nazis saskaras ar cietu priekšmetu, var rasties dzirksteles. Viegli uzliesmojošā vidē dzirksteles var izraisīt aizdegšanos. Var rasties smagi vai nāvējoši savainojumi un materiāli zaudējumi.
▶ Nestrādājiet viegli uzliesmojošā vidē.
■ Ja zāles plāvējs tiek novietots uz slīpām virsmām, tas var noripot lejā. Personas var gūt savainojumus, kā arī var tikt radīti materiāli zaudējumi.
- Atlaidiet zāles plāvēju tikai tad, kad tas stāv uz līdzenas virsmas un nevar pa to noripot.
■ Ja pie vadības roktura ir piestiprināti priekš-meti, papildu svara dēļ zāles pļāvējs var apgāzties. Personas var gūt savainojumus, kā arī var tikt radīti materiāli zaudējumi.
▶ Nekādā gadījumā nepiestipriniet priekšmetus pie vadības roktura.
⚠ BĪSTAMI
■ Ja strādājat vidē, kurā ir strāvu vadoši vadi, nazis var ar tiem saskarties un radīt bojāju-mus. Lietotājam var rasties smagi vai nāvējoši savainojumi.
▶ Nestrādājiet vidē, kurā ir strāvu vadoši vadi.
- Strādājot negaisa laikā, lietotājam var iespert zibens. Lietotājam var rasties smagi vai nāvē- joši savainojumi.
▶ Negaisa laikā: nestrādājiet.
■ Strādājot lietus laikā, lietotājs var paslīdēt. Lietotājam var rasties smagi vai nāvējoši savainojumi.
▶ Lietus laikā: nestrādājiet.
4.9 Transportēšana
▲ BRĪDINĀJUMS
■ Transportēšanas laikā zāles plāvējs var apgāzties vai izkustēties. Personas var gūt savainojumus, un var tikt nodarīti materiāli zaudējumi.
▶ Apturiet motoru.
▶ Nogaidiet, līdz nazis pārstāj griezties.
- Izņemiet aizdedzes atslēgas kontakt-spraudni.
▶ Nostipriniet zāles plāvēju ar savilcējsiks-nām, siksnām vai tīklu uz piemērotas plat-formas, lai tas nevarētu apgāzties un izku-stēties.
■ Pēc tam, kad motors ir darbojies, trokšna slāpētājs un motors var būt karsts. Lietotājs transportēšanas laikā var apdedzināties.
▶ Stumiet zāles plāvēju.

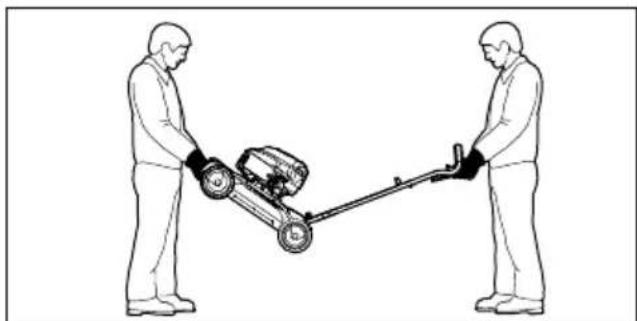

■ Zāles plāvējs ir smags. Ja zāles plāvēju nes viens lietotājs, viņš var savainoties.
▶ Nēsājiet darba cimdus.

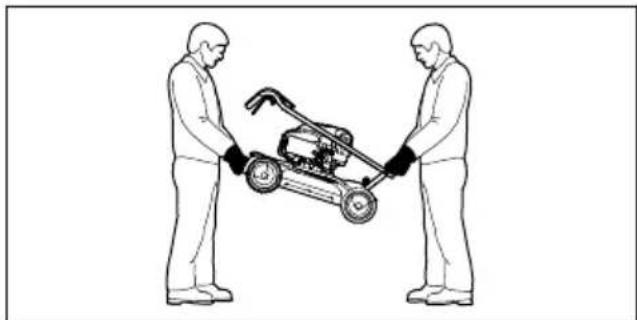

▶ Nesiet zāles plāvēju divatā.
■ Transportēšanas laikā benzīns var izplūst, radot piesārņojumu un bojājumus.
▶ Stumiet zāles plāvēju.
▶ Transportējiet ierīci bez benzīna.
4.10 Uzglabāšana
⚠ BRĪDINĀJUMS
■ Bērni nevar pamanīt un novērtēt zāles plāvēja radīto apdraudējumu. Bērni var gūt smagas traumas.
▶ Apturiet motoru.
▶ Glabājiet zāles plāvēju bērniem nepieejamā vietā.
▶ Glabājiet zāles plāvēju sausā un tīrā vietā.
- Apturiet motoru. - Glabājiet zāles plāvēju bērniem nepieejamā vietā. - Glabājiet zāles plāvēju sausā un tīrā vietā.
■ Ja zāles plāvējs tiek novietots glabāšanai uz slīpām virsmām, tas var noripot lejā. Personas var gūt nopietnas traumas un var tikt nodarīti materiāli zaudējumi.
- Novietojiet zāles plāvēju tikai uz līdzenām virsmām.
4.11 Tīrīšana, apkope un remonts
▲ BRĪDINĀJUMS
■ Ja tīrīšanas, apkopes vai remonta laikā ir ieslēgts motors, personas var iegūt nopietnus
latviešu 5 Zāles plāvēja sagatavošana darbam
vai nāvējošus savainojumus, kā arī var rasties materiāli zaudējumi.
▶ Apturiet motoru.
▶ Nogaidiet, līdz nazis pārstāj griezties.
- Izņemiet aizdedzes atslēgas kontakt-spraudni.
■ Ja tīrīšanas, apkopes vai remonta darbu laikā motors darbojas, piedziņa var nejauši var sākt darboties. Personas var gūt smagus savainojumus, un var tikt nodarīti materiālie zaudējumi.
▶ Apturiet motoru.
- Izņemiet aizdedzes atslēgas kontakt-spraudni.
■ Pēc tam, kad motors ir darbojies, trokšna slāpētājs un motors var būt karsts. Personas var apdedzināties.
▶ Nogaidiet, līdz trokšna slāpētājs un motors ir atdzisis.
■ Tīrot ar kodīgiem tīrīšanas līdzekļiem, ūdens strūklu vai smailiem priekšmetiem, var tikt bojāts zāles plāvējs vai nazis. Ja zāles plāvējs vai nazis netiek pareizi tīrīts, detaļas var nedarboties pareizi un drošības aprīkojums var nedarboties vispār. Personas var gūt smagus savainojumus.
- Tīriet zāles plāvēju un nazi tā, kā aprakstīts šajā lietošanas pamācībā, 15.2.
■ Ja zāles plāvējs vai nazis netiek apkopts vai remontēts kā norādīts šajā lietošanas pamācībā, tad detaļas var nedarboties pareizi un drošības aprīkojums var nedarboties vispār. Personas var gūt smagus vai nāvējošus savainojumus.
▶ Nomainiet nodilušas vai bojātās detaļas.
- Veiciet apkopes vai remonta darbus zāles plāvējam un nazim tā, kā aprakstīts šajā lietošanas pamācībā.
▶ Veiciet naža apkopi tā, kā aprakstīts šajā lietošanas pamācībā.
■ Veicot naža tīrīšanu, apkopi vai remontu, lietotājs var sagriezties ar asajām griezējmalām. Lietotājs var gūt savainojumus.
- Izmantojiet darba cimdus, kas izgatavoti no izturīga materiāla.
■ Asinot nazi, tas nedrīkst sakarst. Lietotājs var apdedzināties.
▶ Nogaidiet, līdz nazis ir atdzisis.
- Izmantojiet darba cimdus, kas izgatavoti no izturīga materiāla.
5 Zāles plāvēja sagatavo- šana darbam
5.1 Zāles plāvēja sagatavošana darbam
Pirms darba uzsākšanas jāveic tālāk norādītās darbības.
▶ Noņemiet iesaiņojuma materiālu un transportēšanas drošības līdzeklus.
▶ Pārliecinieties, ka šie komponenti ir darba kārtībā:
- zāles plāvējs, 14.6.1;
- nazis, 4.6.2;
▶ Notīriet zāles plāvēju, 15.2.
▶ Pārbaudiet nazi, 10.2.
▶ lepildiet motorellu, 6.2.
▶ Atlieciet un noregulējiet vadības rokturi, 18.1.
▶ Uzpildiet zāles plāvējam degvielu, 1.1.
▶ lestatiet plaušanas augstumu, 11.2.
▶ Pārbaudiet vadības elementus, 10.1.
- Ja darbības nevar veikt: nelietojiet zāles plāvēju un sazinieties ar STIHL specializēto izplatītāju.
6 Zāles plāvēja montāža
6.1 Vadības roktura uzstādīšana
▶ Apturiet motoru.
- Izņemiet aizdedzes atslēgas kontaktspraudni.
- Novietojiet zāles plāvēju uz līdzenas virsmas.


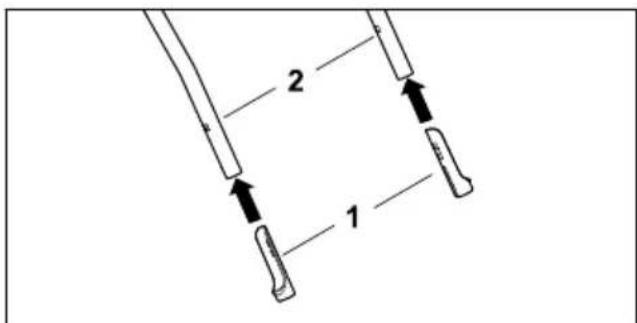

2 1- Uzlieciet aizsarguzmavas (1) ar garāko pusi uz iekšu uz vadības roktura augšējās daļas (2).
7 Zāles plāvēja degvielas tvertnes uzpilde latviešu

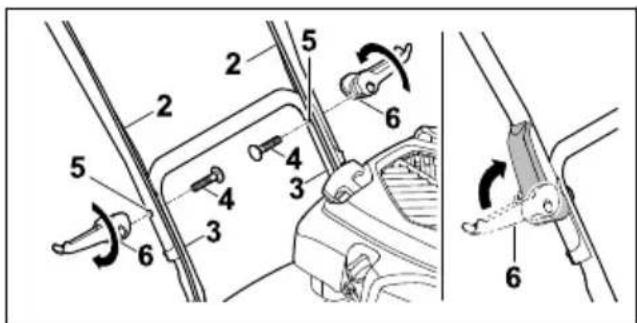

▶ Turiet vadības roktura augšējo daļu (2) aiz vadības roktura apakšējās daļas (3) tā, lai urbumi savietojas.
▶ lelieciet skrūves (4) no iekšpuses uz āru caur urbumiem (5).
- Ātro fiksatoru (6) uzskrūvējiet uz skrūvēm (4) un atlieciet uz augšu, lai ātrais fiksators (6) cieši pieklautos pie vadības roktura.


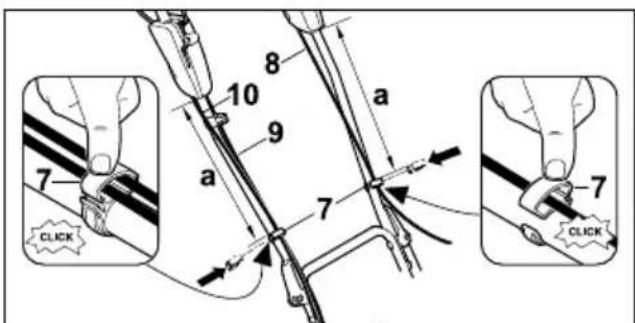

8 10 9 a 7 a 7 7 CLICK▶ Uzlieciet kabelu skavu (7) uz vadības roktura augšējās daļas.
▶ levietojiet troses (8 + 9 + 10) kabelu skavās (7).
- Aizveriet kabelu skavas (7) un mēlītei laujiet fiksēties.
▶ Motora apstādināšanas trosi (8) ar kabela skavu (7) piestipriniet vadības roktura augšē-jās daļas kreisajā pusē attālumā a = 42 - 44 cm.
Piedziņas trosi (9) un regulējamās piedziņas trosi (10) ar kabelu skavu (7) vadības roktura augšējās daļas labajā pusē ar attālumu a = 42–44 cm.


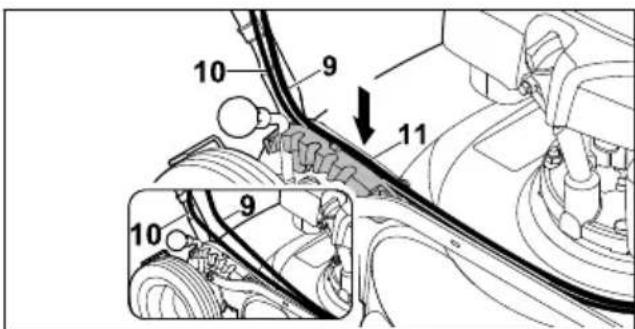

10 9 11 10 9▶ Ielieciet regulējamās piedziņas trosi (10) fiksatora segmenta vadotnē (11).
▶ Pēc tam piedziņas trosi (9) iespiediet fiksatora segmenta vadotnē (11).


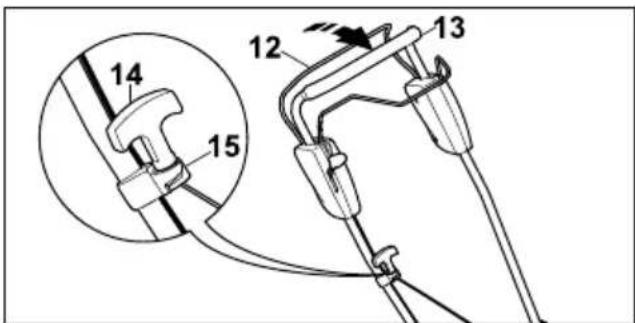

14 15 12 13▶ Nospiediet plaušanas režima sviru (12) pret vadības rokturi (13) un turiet to nospiestu.
▶ Lēnām laidiet startera rokturi (14) atpakal, trošu vadotnes virzienā (15).
▶ lelieciet startera rokturi (14) troses turē-tājā (15).
- Atlaidiet plaušanas režima (12) pārslēgšanas sviru.
- Pievienojiet atpakal aizdedzes atslēgas kontaktspraudni.
6.2 Motorellas iepildišana
Motorella ello un dzesē motoru.
Motorellas specifikācija un iepildes daudzums ir norādīts motora lietošanas pamācībā.
NORĀDĪJUMS
■ Piegādes stāvoklī motorella nav iepildīta. Ja, iedarbinot motoru, motorellas nav vai tās ir pārāk maz, ir iespējams sabojāt zāles plāvēju.
- Pirms katras iedarbināšanas reizes pārbaudiet motorellas uzpildes līmeni un nepieciešamības gadījumā papildiniet motorellu.
▶ lepildiet motorellu tā, kā aprakstīts motora lietošanas pamācībā.
7 Zāles plāvēja degvielas tvertnes uzpilde
7.1 Zāles plāvēja degvielas tvert- nes uzpilde
NORĀDĪJUMS
■ Ja zāles plāvēja frēze tiek uzpildīta ar nepareizu degvielu, iespējami zāles plāvēja bojājumi.
▶ Skatiet motora lietošanas pamācību.
▶ Apturiet motoru.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
▶ Ar mitru drānu notīriet vietu ap degvielas tvertnes vāciņu.
latviešu 8 Zāles plāvēja iestatīšana lietotājam

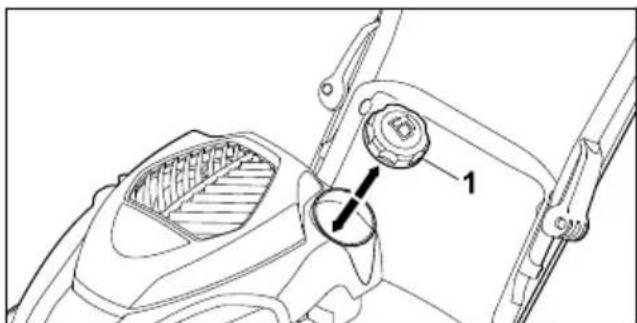

▶ Grieziet degvielas tvertnes vāciņu (1) pretēji pulksteņrādītāju kustības virzienam tik ilgi, līdz degvielas tvertnes vāciņu var noņemt.
▶ Nonemiet degvielas tvertnes vācīnu.
▶ lepildiet degvielu ar piemērotu piltuvi tā, lai vismaz 15 mm līdz degvielas tvertnes malai paliktu brīvi.
- Uzlieciet degvielas tvertnes vāciņu uz degvielas tvertnes.
▶ Grieziet degvielas tvertnes vāciņu pulksteņrādītāju kustības virzienā un ar roku cieši pievelciet.
Degvielas tvertne ir noslēgta.
8 Zāles plāvēja iestatīšana lietotājam
8.1 Vadības roktura atlocīšana un noregulēšana
▶ Apturiet motoru.
- Izņemiet aizdedzes atslēgas kontaktspraudni.
- Novietojiet zāles plāvēju uz līdzenas virsmas.

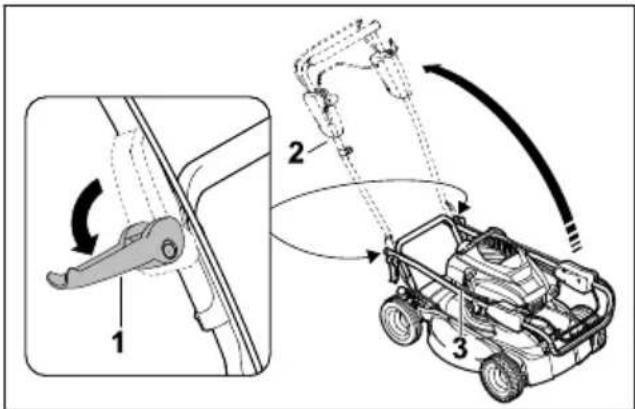

- Atskrūvējiet ātros fiksatorus (1) kreisajā un labajā pusē.
▶ Uzmanīgi atlokiet vadības rokturi (2), pievēršot uzmanību tam, lai neiespiestu troses (3). - Pievelciet ātros fiksatorus (1) kreisajā un labajā pusē. Vadības rokturis (2) ir cieši savienots ar zāles plāvēju.

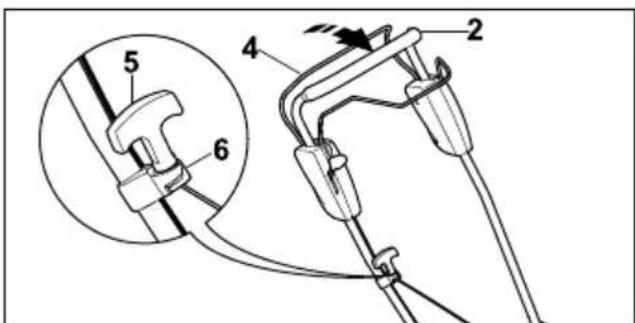

▶ Lēnām laidiet startera rokturi (5) atpakal trošu vadotnes virzienā (6).
▶ Ielieciet startera rokturi (5) troses turētājā (6).
- Atlaidiet plaušanas režima (4) pārslēgšanas sviru.
- Pievienojiet atpakal aizdedzes atslēgas kontaktspraudni.

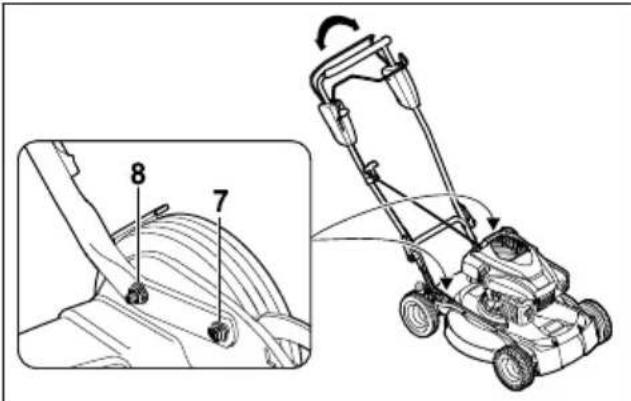

▶ Atskrūvējiet uzgriežņus (7 + 8).
Kustinot vadības rokturi uz augšu un uz leju, iestatiet to un turiet.
▶ Pievelciet uzgriežnus (7 + 8).
Vadības rokturis ir cieši savienots ar zāles plā-
vēju.
8.2 Vadības roktura saliekšana

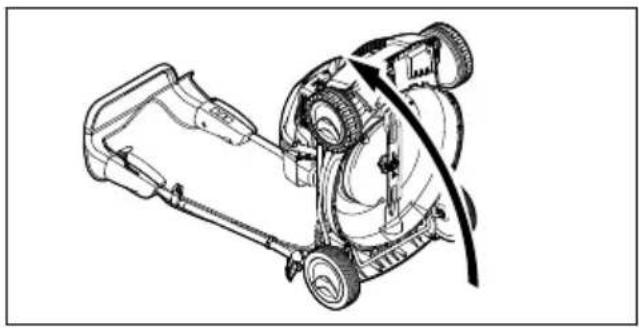

Vadības rokturi var saliekt, lai taupītu vietu ierīces transportēšanas un glabāšanas laikā.
▶ Apturiet motoru.
- Izņemiet aizdedzes atslēgas kontaktspraudni.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
▶ Nospiediet plaušanas režima pārslēgsviru pret vadības rokturi un turiet to nospiestu.
- Izņemiet startera rokturi no trošu iekares un lēnām laidiet to atpakal motora virzienā.
- Atlaidiet plaušanas režima pārslēgsviru.
▶ Stingri turiet vadības rokturi un atskrūvējiet vadības roktura uzgriežnus.
▶ Nolieciet vadības rokturi uz priekšu.
9 Motora iedarbināšana un apturēšana
9.1 Motora iedarbināšana
- Novietojiet zāles plāvēju uz līdzenas virsmas.

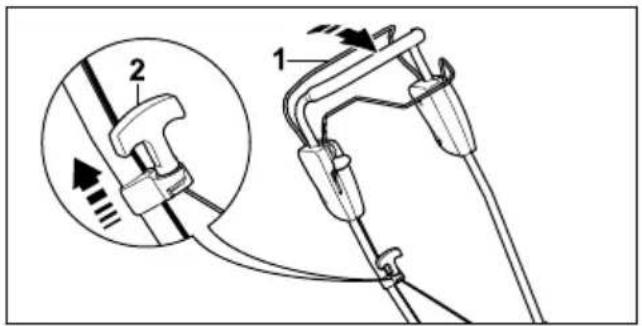

- Ar kreiso roku piespiediet plaušanas režima sviru (1) pie vadības sviras un turiet to pie-spiestu.
▶ Ar labo roku lēnām velciet startera rokturi (2) uz āru, līdz sajūtat ievērojamu pretestību. - Ātri velciet startera rokturi (2) uz āru un vadiet to atpakal tik daudz reižu, līdz motors sāk darboties.
- Ja motors nesāk darboties, veiciet tālāk norādītās darbības. Skatiet motora lietošanas pamācību.
9.2 Motora izslēgšana
- Novietojiet zāles plāvēju uz līdzenas virsmas.
- Atlaidiet plaušanas režima pārslēgsviru. Motors izslēdzas.
▶ Pametiet lietotāja pozīciju.
10 Zāles plāvēja pārbaude
10.1 Vadības elementu pārbaude
Pļaušanas režīma un piedziņas pārslēgšanas svira.
▶ Apstādiniet motoru.
- Pavelciet plaušanas režima un piedziņas pārslēgšanas sviru līdz galam vadības roktura virzienā un tad to atlaidiet.
- Ja plaušanas režima vai piedziņas pārslēgšanas svira darbojas ar grūtībām vai neatgriežas sākotnējā pozīcijā: neizmantojiet zāles plāvēju un sazinieties ar STIHL specializēto izplatītāju. Plaušanas režima vai piedziņas pārslēgšanas svira ir bojāta.
10.2 Naža pārbaude
▶ Apturiet motoru.
- Iznemiet aizdedzes atslēgas kontaktspraudni.
▶ Sagāziet zāles plāvēju, 15.1.
▶ lzmēriet:
- biezumu a;
- platumu b;
- asināšanas lenki c.
- Ja naža biezums un platums ir mazāks par minimālo vērtību: nomainiet nazi, 9.2.
▶ Ja nav ievērots asināšanas leņķis: uzasiniet nazi, 19.2.
- Ja rodas neskaidrības: sazinieties ar STIHL specializēto izplatītāju.
11 Darbs ar zāles plāvēju
11.1 Zāles plāvēja turēšana un vadī- šana

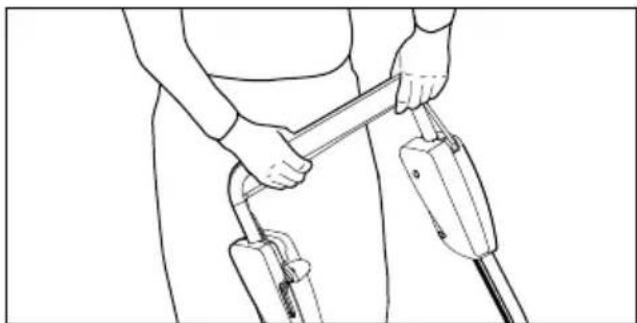

- Turiet vadības rokturi ar abām rokām, aptverot to ar īkškiem.
11.2 Płaušanas augstuma iestatī- šana
lespējams iestatīt 5 plaušanas augstumus.

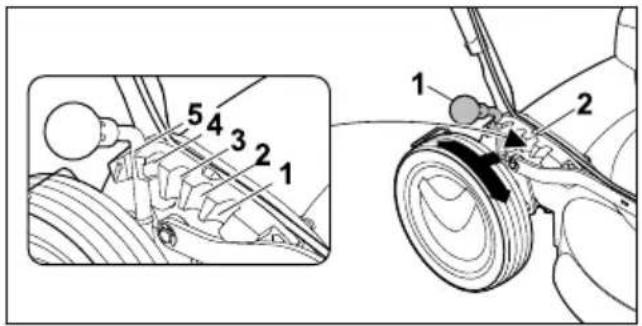

Plaušanas augstuma iestatīšana
▶ Apturiet motoru.
Nazis nedrīkst rotēt.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
- Spiediet sviru (1) uz ārpusi aizmugurējā riteņa virzienā un pieturiet.
- lestatiet sviru (1) vēlamajā pozīcijā (2) un fik-sējiet.
11.3 Piedziņas ieslēgšana un izslēgšana
11.3.1 Piedziņas ieslēgšana
NORĀDĪJUMS
▶ Lai novērstu ierīces bojājumus, pārbīdiet regulējamās piedziņas sviru tikai tad, kad motors darbojas.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
▶ ledarbiniet motoru.
- Velciet piedziņas pārslēgšanas sviru (1) vadības roktura virzienā līdz galam un turiet tā, lai ar īkšķi aptvertu vadības rokturi. Zāles plāvējs sāk kustību.
Braukšanas ātruma palielināšana:
braukšanas laikā pārvietojiet regulējamās pie-dziņas sviru (2) uz priekšu ➞ virzienā.
Braukšanas ātruma samazināšana:
braukšanas laikā pārvietojiet regulējamās pie-dziņas sviru (2) uz aizmuguri āvirzienā.
11.3.2 Piedziņas izslēgšana
- Atlaidiet piedziņas pārslēgšanas sviru.
▶ Uzgaidiet, līdz zāles plāvējs apstājas.

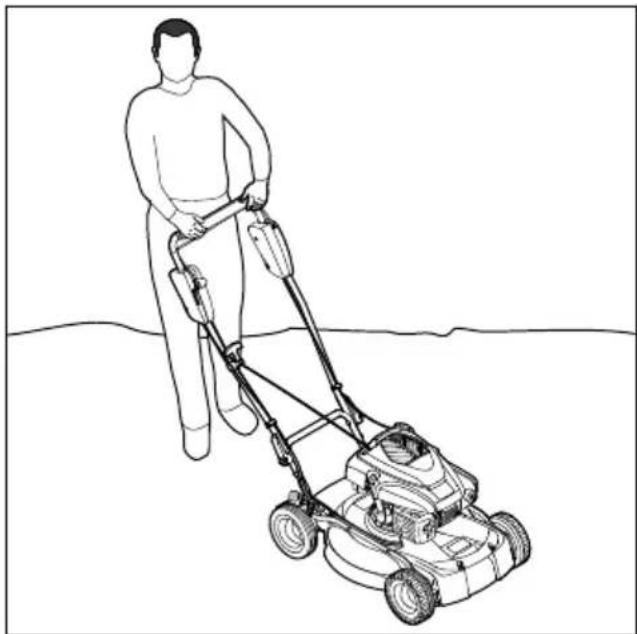

11.4 Smalcināšana
Veicot smalcināšanu, nopļautā zāle ar īpašu gaisa plūsmu tiek vairākkārt sagriezta naža zonā un tad iepūsta atpakal zāles velēnā. Nopļautā
zāle paliek uz mauriņa virsmas, kur tā ātri sadalās, klūstot par dabīgu mēslojumu. Skaistu un kuplu zālienu iegūst, bieži veicot smalcināšanu, turklāt jānopļauj trešdaļa no zāles augstuma.
Laba smalcināšanas rezultāta nosacījumi
- Biežums: pavasarī (aktīvākās augšanas periodā) – vismaz 2 reizes nedēļā; vasarā un rudenī – vismaz 1 reizi nedēļā.
- Ja iespējams, strādājiet sausā zālājā.
– Izmantojiet labi uzasinātus griešanas nažus.
– Izvēlieties mazu stumšanas ātrumu. - Mainiet plaušanas virzienu un raugieties, lai plaušanas joslas pärklatos.
- Loti garu zāli vienmēr plaujiet pakāpeniski.
- Ja strādājat ar ieslēgtu piedziņu: kontrolēti virziet zāles plāvēju uz priekšu.
▶ Ja strādājat ar izslēgtu piedziņu: lēni un kontrolēti stumiet zāles plāvēju uz priekšu.
12 Pēc darba
12.1 Pēc darba
▶ Apstādiniet motoru.
▶ Ja zāles plāvējs ir slapjš: laujiet zāles plāvējam nožūt.
▶ Notīriet zāles plāvēju.
13 Transportēšana
13.1 Zāles plāvēja transportēšana
▶ Apturiet motoru.
Nazis nedrīkst rotēt.
- Izņemiet aizdedzes atslēgas kontaktspraudni.
Zāles plāvēja stumšana
▶ Lēni un kontrolēti stumiet zāles pļāvēju uz priekšu.
14 Uzglabāšana latviešu
Zāles plāvēja nešana
- Valkājiet darba cimdus, kas izgatavoti no izturīga materiāla.
- Ja zāles plāvējs tiek transportēts ar atvāztu vadības rokturi, jārīkojas šādi.
▶ Vienai personali ar abām rokām jāsatver transportēšanas rokturis, bet otrai personali ar abām rokām jāsatver vadības rokturis.
▶ Celiet un nesiet zāles plāvēju divatā.
- Ja zāles plāvējs tiek transportēts ar savāztu vadības rokturi, jārīkojas šādi.
▶ Salociet vadības rokturi.
▶ Vienai personali ar abām rokām jāsatver transportēšanas rokturis no priekspuses, bet otrai personali ar abām rokām jāsatver transportēšanas rokturis no aizmugures.
▶ Celiet un nesiet zāles plāvēju divatā.
Zāles plāvēja transportēšana transportlīdzeklī
- Nostipriniet zāles plāvēju stāvus tā, lai tas nevarētu apgāzties un izkustēties.
14 Uzglabāšana
14.1 Zāles plāvēja uzglabāšana
- Apstādiniet motoru un laujiet tam atdzist.
-
Iznemiet aizdedzes atslēgas kontaktspraudni.
▶ Uzglabājot zāles plāvēju, izpildiet tālāk minētos nosacījumus. -
Zāles plāvējs ir novietots bērniem nepie-ejamā vietā.
- Zāles plāvējs ir tīrs un sauss.
– Zāles plāvējs nevar apgāzties. - Zāles plāvējs nevar aizripot.
Ja zāles plāvējs tiek uzglabāts ilgāk par 3 mēnešiem, veiciet tālāk norādītās darbības.
▶ Plaujiet, līdz beidzas degviela.
▶ Lüdziet STIHL specializētajam izplatītājam iztīrīt degvielas tvertni.
▶ Nomainiet motorellu tā, kā aprakstīts motora lietošanas pamācībā.
- Izskrūvējiet aizdedzes sveci.
BRĪDINĀJUMS
■ Ja ar noņemtu aizdedzes atslēgas spraudni tiek pavilkts startera rokturis, iespējama dzirksteļu veidošanās. Viegli uzliesmojošā vai sprādzienbīstamā vidē dzirksteles var izraisīt aizdegšanos un eksplozijas. Var rasties smagas vai nāvējošas traumas un materiāli zaudējumi.
- Turiet aizdedzes atslēgas kontakt-spraudni drošā attālumā no aizdedzes sveces.
▶ Vairākas reizes velciet startera rokturi uz āru un laidiet to atpakal.
- leskrūvējiet aizdedzes sveci un cieši pievelciet.
15 Tīrīšana
15.1 Zāles plāvēja sagāšana
▶ Płaujiet, līdz beidzas degviela. Motors izslēdzas.
- Novietojiet zāles plāvēju uz līdzenas virsmas.
▶ lestatiet plaušanas augstuma 1. poziciju, 11.2.

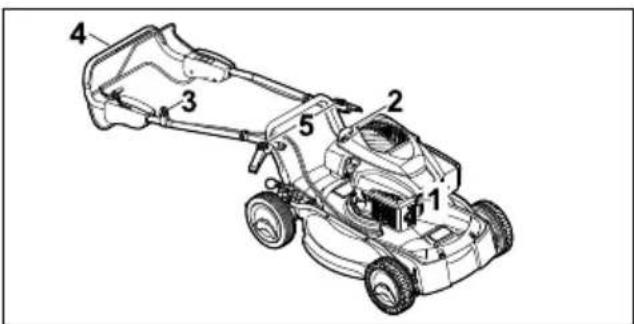

- Izņemiet aizdedzes atslēgas kontaktspraudni (1).
- Izlieciet startera rokturi (2) no troses turē-tājā (3).
▶ Stingri turiet vadības rokturi (4) un atveriet ātro fiksatoru (5).
▶ Vadības rokturi (4) atlieciet uz aizmuguri.
▶ Sagāziet zāles plāvēju uz aizmuguri.
15.2 Zāles plāvēja tīrīšana
▶ Apstādiniet motoru.
▶ Laujiet zāles plāvējam atdzist.
- Izņemiet aizdedzes atslēgas kontaktspraudni.
- Notīriet zāles plāvēju ar mitru drānu.
▶ Ar otu iztīriet ventilācijas atveres.
▶ Sagāziet zāles plāvēju.
- Ar koka nūju, mīkstu suku vai mitru drānu notī- riet nazi un naža apkārtni.
16 Apkope
16.1 Apkopes intervāli
Apkopes intervālu garums ir atkarīgs no apkārtē-jiem apstākliem un darba apstākliem. STIHL iesaka tālāk norādītos apkopes intervālus.
Motors
- Motora apkopi veiciet tā, kā aprakstīts motora lietošanas pamācībā.
▶ Lieciet STIHL specializētajam izplatītājam veikt zāles plāvēja apkopi.
Zāles plāvējs
16.2 Naža demontāža un montāža
16.2.1 Naža demontāža
▶ Apturiet motoru.
- Izņemiet aizdedzes atslēgas kontaktspraudni.
▶ Sagāziet zāles plāvēju.

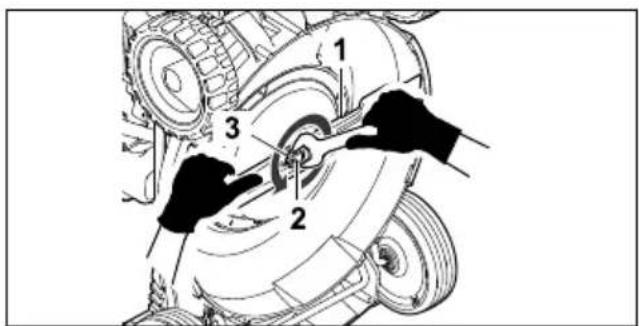

▶ Stingri turiet nazi (1).
- Izskrūvējiet skrūvi (2) un izņemiet kopā ar paplāksni (3).
▶ Nonemiet nazi (1).
- Likvidējiet skrūvi (2) un paplāksni (3). Naža (1) uzstādīšanai izmantojiet jaunu skrūvi un paplāksni.
16.2.2 Naža uzstādīšana
▶ Apturiet motoru.
- Izņemiet aizdedzes atslēgas kontaktspraudni.
▶ Sagāziet zāles plāvēju.

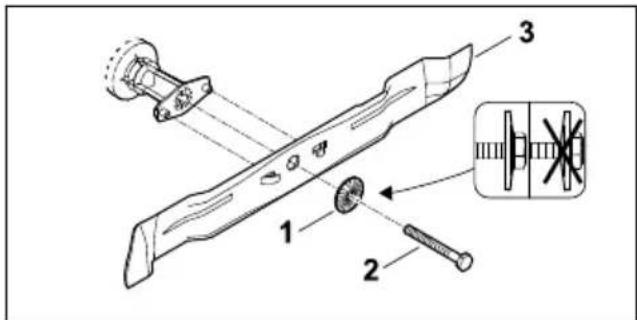

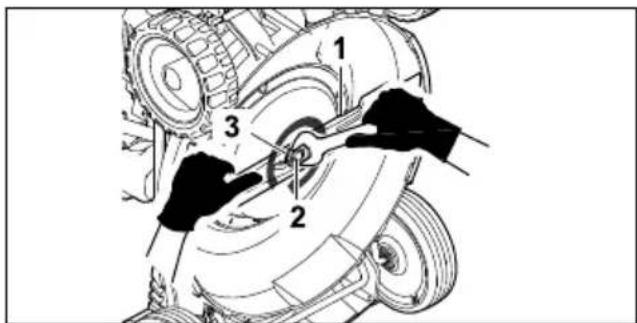

▶ Uzlieciet jauno paplāksni (1) uz jaunās skrūves (2).
▶ Uz skrūves (2) vītnes uzklājiet fiksācijas līdzekli Loctite 243.
▶ Uzlieciet nazi (3) tā, lai stiprinājuma virsmas izcilni piegultu naža (3) atverēm.
▶ leskrūvējiet skrūvi (2) kopā ar paplāksni (1).
16.3 Naža asināšana un līdzsvaro- šana
Lai pareizi uzasinātu un līdzsvarotu nazi, ir nepieciešams ilgi trenēties.
STIHL iesaka naža asināšanu un līdzsvarošanu uzticēt STIHL specializētajam tirgotājam.
BRĪDINĀJUMS
■ Naža griezējmalas ir asas. Lietotāji var sagriezties.
▶ Valkājiet izturīga materiāla darba cimdus.
▶ Apstādiniet motoru.
- Iznemiet aizdedzes atslēgas kontaktspraudni.
▶ Sagāziet zāles plāvēju.
▶ Demontējiet nazi.
17 Remonts latviešu
▶ Uzasiniet nazi. levērojiet asināšanas leņķi un dzesējiet nazi, 19.2.
Asināšanas laikā nazim nedrīkst rasties zila nokrāsa.
▶ Uzstādiet nazi.
- Ja rodas neskaidrības: sazinieties ar STIHL specializēto izplatītāju.
▶ Ja zāles pļāvējs vai nazis ir bojāts: neizmanto-jiet zāles pļāvēju vai nazi un sazinieties ar STIHL specializēto izplatītāju.
▶ Ja norādījumu plāksnītes nav salasāmas vai ir bojātas: lieciet STIHL specializētajam izplatītā-jam nomainīt norādījumu plāksnītes.
17 Remonts
17.1 Zāles plāvēja remontēšana
Lietotājs nevar veikts zāles plāvēja un naža remonta darbus pašrocīgi.
18 Traucējumu novēršana
18.1 Zāles plāvēja traucējumu novēršana
| Traucējums Cēlonis Risinājums | ||
| Motoru nav iespējams iedarbināt. | Pļaušanas režīma pārslēgšanas svira nav nospiesta. | ► ledarbiniet motoru tā, kā aprakstīts šajā lietošanas pamācībā. |
| Degvielas tver | rtne ir tukša. ► lepildiet degvielu zāles pļāvēja tvertnē. | |
| Degvielas padeves caurulvads aizsērējis. | ► Sazinieties ar STIHL specializēto izplatītāju. | |
| Tvertnē ir nekvalitatīva, netīra vai veca degviela. | ► Lietojiet svaigu zīmola degvielu – bezsvina ben-zīnu. | |
| Gaisa filtrs ir netīrs. ► Sazinieties ar STIHL specializēto izplatītāju. | ||
| Aizdedzes atslēgas kontakt-sraudnis ir atvienots no aiz-dedzes sveces, vai ari aizded- zes kabelis nav labi nostiprināts pie spraudņa. | ► Pievienojiet aizdedzes atslēgas kontaktspraudni.► Pārbaudiet savienojumu starp aizdedzes kabeli un kontaktspraudni. | |
| Nokvēpusi vai bojāta aizdedzes svece, nepareizs attālums starp elektrodiem. | ► Iztīriet vai nomainiet aizdedzes sveci.► Noregulējiet attālumu starp elektrodiem. | |
| Naža pretestība ir pārāk liela. ► lestatiet lielāku pļaušanas augstumu.► leslēdziet motoru zemā zālē. | ||
| Motoru ir grūti iedarbināt, vai ari motora jauda samazi-nās. | Zāle spļāvēja korpusā radies nosprostojums. | Notīriet zāles pļāvēju. |
| Nepietiekams pļaušanas augs-tums vai pārāk liels braukšanas ātrums. | Pielāgojiet pļaušanas augstumu vai pļaujiet lēnāk. | |
| Degvielas tvertnē un karbura-torā ir iekļuvis ūdens, vai ari karburators ir aizsērējis. | Iztukšojiet degvielas tvertni, iztīriet degvielas cauruļ-vadu un karburatoru. | |
| Degvielas tvertnē ir netīrumi. Sazinieties ar STIHL specializēto izplatītāju. | ||
| Gaisa filtrs ir netīrs. sazinieties ar STIHL specializēto izplatītāju. | ||
| Aizdedzes svece ir apkvēpusi. Izīriet vai nomainiet aizdedzes sveci. | ||
| Nepietiekams motorellas līme-nis. | lepildiet vai nomainiet motorellu tā, kā aprakstīts motora lietošanas pamācībā. | |
| Netīras dzesējošās ribas. Notīriet zāles pļāvēju. | ||
| Zāles plāvējs spēcīgi vibrē. | Nazis ir bojāts. Nomainiet nazi. | |
| Nazis nav uzstādīts pareizi. Uzstādiet nazi. | ||
| Zāle netiek plauta tīri. | Nazis ir neass vai nodilis. Uzasiniet vai nomainiet nazi. | |
19 Tehniskie dati
19.1 Zāles plāvējs STIHL RM 4.0 RV
- Motora tips: Kohler HD675
– Cilindra tilpums: 149 cm ^3 - Jauda: 2,2 kW (3,0 ZS) ar 2800 apgr./min.
– Apgriezienu skaits: 2800 apgr./min. - Degvielas tvertnes maksimālais tilpums: 1400 cm³ (1,4 l)
- Svars: 36 kg
– Plaušanas platums: 53 cm
19.2 Nazis
- Minimālais biezums a: 2,5 mm
- Minimālais platums b: 55 mm
- Asināšanas lenkis = 30°
19.3 Trokšna un vibrāciju vērtības
Trokšnu spiediena līmeņa K vērtība ir 2 dB(A). Trokšnu jaudas līmeņa K vērtība ir 2,2 dB(A). Vibrāciju līmeņa K vērtība ir 1,60 m/s².
- Atbilstoši Direktīvai 2006/42/EC izmērītais trokšņu spiediena līmenis LpA: 79 dB(A)
- Atbilstoši Direktīvai 2000/14/EC izmērītais trokšņu jaudas līmenis L WA : 91,2 dB(A)
- Atbilstoši standartam EN 12096 izmērītā vibrācijas vērtība anv pie vadības roktura: 3,20 m/s²
Informāciju par Direktīvas 2002/44/EC ievērošanu attiecībā uz vibrāciju skatiet vietnē www.stihl.com/vib.
19.4 REACH
Ar REACH apzīmē EK rīkojumu par ķimikāliju registrāciju, novērtējumu un sertifikāciju.
Informāciju par REACH rīkojuma izpildi skatiet vietnē www.stihl.com/reach.
20 Rezerves daļas un piede- rumi
20.1 Rezerves daļas un piederumi
STIHL Šie simboli apzīmē originālas STIHL G. rezerves daļas un originālos STIHL piederumus.
STIHL iesaka izmantot originālas STIHL rezerves daļas un originālos STIHL piederumus.
Neskatoties uz nepārtrauktu sekošanu aktivitātēm tirgū, STIHL nespēj novērtēt citu ražotāju rezerves daļas un piederumus, vai tie ir uzticami, droši un piemēroti lietošanai, un STIHL nespēj galvot par to lietošanu.
Originālās STIHL rezerves daļas un originālie STIHL piederumi ir pieejamas pie STIHL tirgotāja.
20.2 Svarīgas rezerves daļas
Uznēmums STIHL neuzņemas atbildību par personu vai priekšmetu bojājumiem, kas radušies lietojot neatļautas montāžas vai rezerves daļas. – Nazis: 6383 702 0100 – Naža stiprinājuma skrūve: 9008 319 9075 – Paplāksne: 0000 702 6600
21 Utilizēšana
21.1 Zāles plāvēja likvidēšana
Informācija par likvidēšanu ir pieejama vietējā pārvaldes iestādē vai pie STIHL specializētā izplatītāja.
Noteikumiem neatbilstoša likvidēšana var radīt kaitējumu veselībai un piesārņojumu apkārtējā vidē.
▶ Nosūtiet STIHL produktus kopā ar to iepakojumu uz piemērotu savākšanas punktu otrreizējai pārstrādei, ievērojot vietējos noteikumus.
▶ Nelikvidējiet to sadzīves atkritumos.
22 ES atbilstības deklarācija
22.1 Zāles plāvēji STIHL RM 4.0 RV
STIHL Tirol GmbH
uzņemoties pilnu atbildību, deklarē, ka
– konstrukcija: zāles plāvējs
- ražotāja zīmols: STIHL
- tips: RM 4.0 RV
- sērijas numurs: 6383
atbilst Direktīvu 2000/14/EC, 2006/42/EC, 2014/30/EU un 2011/65/EU attiecīgajām prasī-bām un ir izstrādāts un izgatavots atbilstoši tālāk minēto standartu redakcijām, kas bija spēkā ražošanas datumā: EN ISO 5395-1, EN ISO 5395-2, EN ISO 14982.
Pilnvarotās iestādes nosaukums un adrese: TÜV Rheinland LGA Products GmbH Tillystraße 2
D-90431 Nürnberg
Izmērītais un garantētais trokšņu jaudas līmenis tika noteikts, pamatojoties uz Direktīvas 2000/14/EC VIII pielikumu.
– Izmērītais trokšņu jaudas līmenis: 91,2 dB(A)
– Garantētais trokšņu jaudas līmenis: 93 dB(A)
Tehniskā dokumentācija tiek glabāta STIHL Tirol GmbH Produktu atļauju nodaļā.
Ražošanas gads un ierīces numurs ir norādīts uz zāles plāvēja.
Matthias Fleischer, Pētījumu un attīstības noda- las vadītājs
finnermann pm
Pilnvarotais
Sven Zimmermann, Kvalitātes nodalas vadītājs
