Sicherheitshinweise

Nelietojami elektroninstrumenti ir jautilize atseviški. Izmantojiet paredzetas savaksanas sistemas.

Bendrosios saugos nuorodos dirbantiems su elektriniais jrankiais

ISPEJIMAS

Perskaitykite visus su siuo elektriniu jrankiu pateikiamus saugos

ispéjimus, instrukcijas, perziurekite ilustracijas ir specifikacijas. Jei nepaisysite visu zemiau pateiktu instrukciju,

galite patirti elektros smugj, sukelti gaisra ir sunkiai susizaloti arba suzaloti kitus asmenis.

Ilsaugokite sias saugos nuorodas ir reikalavimus, kad ir atelyje galétuméte jais pasinaudoti.

Toliau pateiktame tekste vartojama savoka „Elektrinis jrankis" apibudina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumulatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi buti svari ir gerai apsviesta. Netvarkinga arba blogai apsviesta darbo vieta gali tapti nelaiminguyatsitikmu priezastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degiu skysciu, duju ar dulkiu. Elektrinaij jrankiai gali kibirkskiuoti, o nuo kibirkskiyu dulkesa susikaupe garai gali uzsidegi.
Dirbdami su elektriniu jrankiu neleiskite salia buti vailkams ir pašaliniams asmenims. Nukreipe démesj kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio jrankio maitinimo laido kistukas turi atitikti tinklo kistukinio lizdo tipa. Kistuko jokiu budu negalima modifikuoti. Nenaudokite kistuko adapteriu su izemintais elektrinias irankiais. Originalus kistukai, tiksliai tinkantys elektros tinklo kistukiniam lizdui,suma-na elektros smugio pavoj.
Saugokités, kad neprisiliestumete prie jzemintu pavirsiu, pvz., vamzdiu, sildytuvu, virykliu ar saldytuvu. Kai jusu kunas yra jzemuntas, padideja elektros smugiorizika.
Saugokite elektrinj irankj nuo lietaus ir dregmès. Jei j elektrinj irankj patenka vandens, padideja elektros smügio rizika.
Nenaudokite maitinimo laido ne pagal paskirti. Neneškite elektrino irankio paeme už laido,nekabinkite ant laido, netraukite už jo, jei norite iš kistukinio lizio istraukti kistuka. Laida patieskite taip, kad jo neveiktu karstis,jis neissiteptu alva ir jo nepažeistu astrios detales ar judancios prietaiso dalys. Pazeisti arba susipyne laidai gali tapti elektros smugio priežastimi.
Jeisuelektriniu jrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudoant lauko darbams pritaikytus ilginamuosius laidus,sumaeja elektros smugio pavojus.
Jei su elektriniu irankiu neisvengiamai reikia dirbti dregnoje aplinkoje, naudokite nuotekio sroves saugikli. Dirbant su nuotekio sroves saugikliu sumazeja elektros smugio pavojus.

Zmoniu sauga

Bukite atidus, sutekite demesi tai, ka darote, ir dirb-dami su elektriniu jrankiu vadovaukites sweiku protu. Nedirbkite su elektriniu jrankiu, jei esate pavarge arba vartojote narkotiku, alkoholio ar medikamentu. Akimirksnio neatidumas dirbant su elektriniu jrankiu gali tapti sunkiyu suzaolajmy priezastimi.

Visada dirbkite su asmens apsaugos priemonemis. Butilinai devekite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratoriuy ar apsaugine kauke, neslystancius batus, apsauginj salma, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamq elektrinj jrankj,sumaeja rizika susizeisti.
Saugokites, kad elektrinio jrankio nejungtumete atsitiktinai. Pries prijungdami elektrinj jranki prie elek-tros tinklo ir (arba) akumulatoriaus, pries pakeldami ar nesdami jsitikinkite, kadjis yra isjungtas. Jeigu ne-s-dami elektrinj jrankj pirsta laikysite ant jungiklio arba prietaisa jjungsite j elektros tinkla, kai jungiklis yra jjung-tas, gali jvykti nelaimingas atsitikimas.
Priesjungdami elektrinj irankj pašalinkite regulavimo jrankius arba verzlinius raktus. Besisukan- cioje prietaiso dalyje esantis jrankis ar raktas gali sužaloti.
Stenkites, kad kūnas visada butu normalioje padetye. Dirbdami stovékite saugiai ir visada išaikykite pusiausvyra. Tvirtai stovedami ir gerai išaikydami pusiausvyra galesite geriau kontroliuoti elektrinj rankj netikétose situacijose.
Devekite tinkama apranga. Nedevekite placiu drabu-ziu ir pupoosalu. Saugokite plaukus ir drabuzius nuo besisukanciu elektrinio jrankio daliu. Laisvus drabu-zius, papuoalus bei ilgus plaukus gali jtraukti besisukancios dalys.
Jei yra numatyta galimbye prijungti dulkiu nusiurbimo ar surinkimo jrenginius, visada jsitikinkite, ar jie yra prijungti ir ar tinkamai naudojam. Naudoant dulkiu nusiurbimo jrenginius sumajea kenksmingas dulkiu poyeikis.
Daznai naudodami jrankj ir gerai su juo susipaazine per nelyg neatsipalaiduokite ir nepradekite nepaisyti rankio saugos principu. Neatidus veiksmas gali sukelti sunkia trauma per sekundés dalj.

Rüpestinga elektriniu jrankiu prieziura ir naudojimas

Neperkraukite elektrinio irankio. Naudokite jusd darbui tinkama elektrinj irankj. Su tinkamu elektriniu jrankiu jus dirbsite geriau ir saugiau, jei nevirsysite nurodyto galingumo.
Nenaudokite elektrinio jrankio su sugedusiu jungikliu. Elektrinis jrankis, kurio nebegalima jjungti ar isjungti, yra pavojingas ir ji reikia remontuoti.
Pries reguliodami elektrini jranki, keisdami darbo jrankius ar pries valdami elektrini jranki, iš elektrstinklo lizdo istraukite kistuka ir (arba) isimkite akumuliatoriu, jeigujis isimamas. Si atsargumo priemone apsaugos jus nuo netiketo elektrinojrankiojsijungimo.
Nenaudiojama elektrinj jrankj sandeliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai jrankiai yra pavojingi, kai juos naudojanepatyre asmenys.
Priizurekite elektrinj irankjir priedus. Patikrinkite, ar besisukancios jrankio dalys tinkamai veikia ir niekur neststringa, ar nera suluzusu ar pazeistu daliu, kurios

trikdytu elektrinio irankio veikima. Pries vel naudojant elektrinj iranki, pazeistos irankio dalys turi buti sutaisytos.Daugelio nelaimingu atsitikmu priezastis yra blogai priizurimi elektriniaj rrankiai.

Pjovimo jrankiai turi buti astrus ir svarus. Rupestingai priizureti pjovimo jrankiai su astriomis pjaunamosiomis briaunomis maziau stringa, juos lengviau valdyti.
Elektrini jranki, papildoma jranga, darbo jrankius ir t. t. naudokite taip, kaip nurodyta sioje instrukcijoje, ir atsižvelkite j darbo salygas ir atliekama darba. Naudo-jant elektrinius jrankius ne pagal paskirtj, gali susidaryti pavojingos situacijos.
Rankenos ir suemimo pavirsiai turi buti sausi, svarus, ant ju neturi buti alvos ir tepalu. Del slidziy rankenu ir suemimo pavirsiuy negalesite saugiai ilaikytir suvaldyti jrankio netiketose situacijose.

Technine prieziura

Elektrinjranki turi remontuoti tik kvalifikuoti spezialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis jrankis isliks saugus naudoti.

Saugos nuorodos dirbantiems su iskertamosiomis skardos zirklemis

Jei atliekate darbus, kuriu metu darbo jrankis gali kliudyti pasleptus elektros laidus arba paties elektrinio jrankio maitinimo laida, elektrinj jranki laikykite uz izoliuotuy rankenu. Prisilitus prie liao, kuriuo teka elektros srove, metalinese prietaiso dalyse gali atsirasti jtampa ir trenkti elektros smugis.
Elektrinis jrankis nera skirtas naudoti stacionariai. Jo negalima, pvz., jverzti spaustuvuose arba jtvirtinti darbastalyje.
Dirbkite su apsauginemis pirstinemis ir atidzai stebekite, kur yra maitinimo laidas. Perkirptu skardy briaunos yra astrios, todel saugokites, kad j jas nesusizeistumeteir nepaeseistume maitinimo liao.

Gaminio ir savybiu aprasas

Perskaitykite visas sias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorody ir reikalavimgu gali trenkti elektrros smugis, kitti gaisras, galima smarkiai susizaloti ir suzaloti kitus asmenis.

Praśome atkreipti démesj paveiksléius priekinéje naudoji mo instrukcijos dalyje.

Naudojimas pagal paskirtj

Prietaias skirtas skardai kirpti nedeformuoant ruosinio; jis tinka tiesiems pjviams,ispjovoms ir mazo spindulio kreivems.

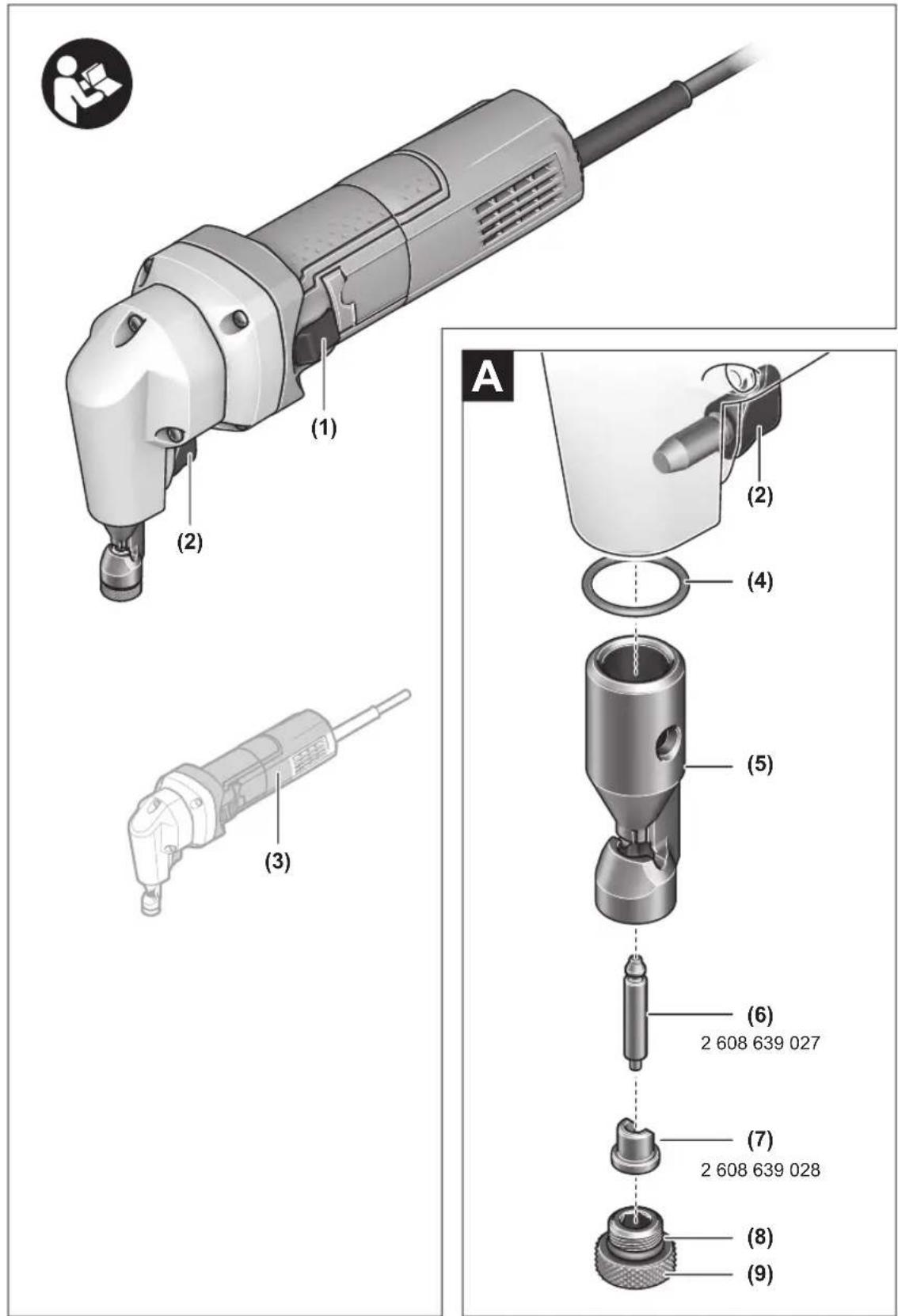

Pavaizduotti jrankio elementai

Pavaizduoty sudedamuju daiu numeroiai atitinka elektrinio jrankio schemos numerius.

118 | Lietuvijk.

(1) jungimo-ijsjungimo jungiklis
(2) Matricos laikiklio varztas
(3) Rankena (izoliuotas rankenos pavirsius)
(4) Ziedinis tarpiklis
(5) Matricos laikiklis
(6) Stampas
(7)Matricula
(8) Varzto briaunuota galvute guminis ziedelis
(9) Varžtas briaunuota galvute matricai

Techniniai duomenys

Iškertamosios skardos Žirk-lès		GNA 75-16
Gaminio numeris		3 601 E29 4..
Nominali naudojamoji galia W 750
Atiduodamoji galia W 400
Tušciosios eigos judesių skai-cius n0	min-1	2600
Judesių sk. esant apkrovai min	-1	2100
Maks. kerpamos skardos stɔrisA)	mm 1,6
Kirpimo takelio plotis mm 5
Mažiausias kreivës spindulys mm 40
SvorisB)	kg 1,8
Apsaugos klase		☐/II

A) plieninekardaiki 400 N/mm

B) Svoris be maitinimo laidir be kiistuko

Duomenys galjoia tik tada, kai nominaloji jtampa [U] 230 V, Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai salai gaminamas modelis, sie duomenys gali skirtis.

Vertes gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir apinkos salgyu. Daugiau informacjos rasite www.bosch-professional.com/wac.

Informaciapie triuksmir vibracija

Triuksmo emisijos vertes nustatyos pagal EN 62841-2-8.

Pagal A sklearn ismatuotas elektrinio jrankio triuksmo lygis tipiniu atveju siekia: garso slegio lygis 93 dB(A); garso galios lygis 101 dB(A). Paklaida K = 3 dB.

Dirbkite su klausos apsaugos priemonémis!

Vibracijos bendroji verta a_h (trju krypciy atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-8:

$$ a _ {1} = 6 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. $$

Sioje instrukcijoe pateiktas vibracijos lygis ir triuksmo emisi ja buvo ismatuoti pagal standartizuota matavimo metoda, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirtti vibracijos ir triuksmo emisijai i anksto jvertinti.

Nurodytas vibracijos lygis ir triuksmo emisijos verte atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Taciau jeigu elektrinis jrankis naudojamas kitokiai paskirciai, su kitokiais darbo jrankiais arba jeigujis nepakankamai techniskai priuzirimas, vibracijos lygis ir triuksmo emisijos verte gali ki

sti. Tokiu atveju vibracijos ir triuksmo emisija per visa darbo laikotarpj gali zymiai padideti.

Norint tiksliaj yvertinti vibracijos ir triuksmo emisija per tam tikra darbo laika, reikia atsizvelgti ir j laika, per kurj elektrinis jrankis buvo isjungtas arba, nors ir veike, bet nebuvo naudojas. Tai yvertinus, vibracijos ir triuksmo emisija per visa darbo laika zymiai sumazes.

Dirbanciajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektriniu ir darbo jrankiu technine prieziura, ranku sildyma, darbo eigos organizavima.

Naudojimas

Paruosimas naudoti

Atkreipkite demesi tinklo jtampa! Maitinimo saltinio jtampa turi sutapi su elektrinio jrankio firminexe lenteleje nurodytais duomenimis.

Jungimas ir isjungimas

Noredami elektrinj jrankj ijungti, jjungimo-ijungimo jungiklj (1) pastumkite j priekj, kad ant jungiklio matytsi I. Noredami uzfiksuoti jjungimo-ijungimo jungiklj (1), jungiklj prikyje dar karta paspaskite.

Noredami elektrinj jrankj ijsjungti, jjungimo-ismjungimo jungikli (1) atleiskite. Jei jjungimo-ismjungimo jungiklis uzfiksuotas, paspauskite jungikli uzmpakalineje puseje ir tada jj atleiskite.

Pjovimo krypties keitimas

Noredami pakeisti kirpimo kryptj, matricos laikiklj (5) galite nustatyti tris, kas 90^ kampu pasuktas, skirtingas padetis. Pjauti atgal (link korpuso) negalima.

Noredami pasukti matricos laikiklj (5), atsukite varztq (2) tiek, kad matricos laikiklj galetumete pasukti. Pasukite jj 90^ kampu elektrinio jrankio isilgines aies atzvilgiu desine arba j kaire.

Stebekite, kad varžtas (2) jsistatyj matricos laikiklyje (5) esancia kiauryme. Tada tvirtai priverzkite varztq.

Darbo patarimai

Pries atliekant bet kokius elektrinio jrankio reguliavimo ar prieziuros darbus reikia istraukti kistukaj is elektros tinklo lizdo.
Elektrinis jrankis nera skirtas naudoti stacionariai. Jo negalima, pvz., jverzti spaustuvuose arba jtvirtinti darbastalyje.
Dirbkite su apsauginemis pirstinemis ir atidzai stebekite, kur yra maitinimo laidas. Perkirptu skardy briaunos yra astrios, todel saugokites, kad j jas nesusizeistumeteir nepaazeistumete maitinimo liao.
Atsargial alkites su pjovimo drozlemis. Drozli virsunes yra astrios ir gali suzialoti.

Elektrinj prietaais visuomet pirmiausia jjunkite ir tik po to pri-glauskite prie apdorojamo ruosinio. Elektrinj jrankj visada laiky kite statmenai skardos pavirsiui ir je nevartyke.

Skarda kerpama, kai stampas juda zenym. Elektrinj jrankj tolygia ir nedidele pastuma stumkite pjovimo kryptimi. Per didele pastuma labai sutrumpina darbo jrankiu naudojimo laika, taip pat gali buti pakenkta elektriniam jrankui.

Elektrinis jrankis veikia ramiau, jei kerpantjis truputj pakelia
mas. Jei kerpant stampas jstrictgu, elektrinj prietaaisq isjunkite, stampapatepkite ir atlaisvinkite skarda. Nenaudokite
jegos, nes galite pazeisti stampa ir matrica.

Maksimalus kerpamos skardos storis

Maksimalus kerpamos skardos storis dmaki priklauso nuo kerpamos medziagos stiprio.

Su elektriniu prietaisu galima kirpti tokio storio skardas:

Medziaga maks. stipris		d_maks(mm)
	(N/mm2)
Plenas 400		1,6
	600	1,0
	800	0,7
Aliuminis 200		2,0

Stampo tepimas ir ausinimas

Kad stampa (6) eksploatavimo trukme buty ilgesne, reikia naudoti tinkama ausinimo ir tepimo priemone (pvz., kirpimo alvya).

Skardà iš virsaus palei numatytä kirpimo linija patepkite kirpimo alya.

Kirpimas pagal piešinj arba šablona

Kirpti tiesiai bus lengviau, jei elektrinj jrankj vesite pagal li-niuote.

Kontura galima ispauti stumiant jrankj pagal sablona.

Norint iskirpti vidinj kontura, pirmiausiai reikia
isgrezti 21 mm skersmens skyle.

Pries atliekant bet kokius elektrinio jrankio reguliavimo ar prieziuros darbus reikia istraukti kistuka is elektros tinklo lizdo.
Kad galétumete gerai ir saugia dirbti, pasirupinkite, kad elektrinis irankis ir ventilacinés angos butu svarus.

Jei reikia pakeisti maitinimo laida, del saugumo sumetimu tai turi buti atliekama Bosch jmoneje arba jgaliotose Bosch elektriniy jrankiu remonto dirbtuvese.

Kas 3 darbo valandas isvalykite ir patepkite alyva stampa (6) ir matrica (7).

Laiku pakeiskite susidévejusi stampár matricá, nes tik astrus jrankiai uztkrina gera kirpimo našumár tausoja elektrinj jrankj.

Stampa (6) ir matrica (7) galasti draudziama.

Matricos keitimas

Varzt briaunuota galvute (9) issukite iis matricos laikiklio (5). Isimkite matrica (7).

Jei reikia, iśvalykite matricos laikiklj (5). J matricos laikiklj jstatykite nauja, gerai alya patepta matrica (7). Atkreipkite démesj, kad tinkamai butu nukreipta plokšioji puse.

Vél jsukite varžtā briaunota galvute (9) su uždétu guminiu ziedu (8). Šesiabriaunu raktu užveržkite varžtā, spausdami jj prie guminio ziedelio (3-4 Nm).

Stampo keitimas

Atlaisvinkite varzta (2), o matricos laikiklj (5) visiskai istraukite is korpuso.

Stumkite Štampa (6) šonu išjtvaro ir isimkite jj, traukdami Žemyn.

Jjtyaro griovel jdekite nauja,gerai alya patepta stampa (6) ir nustatykite j viduri.

Matricos laikiklj (5) atsargial stumkite per stampa atgal j korpusa. Priklausomai nuo pageidaujamos pjovimo krypties, matricos laikiklj pasukite j viena i s triju galimu padeciu. Tada tvirtai priverzkite varzta (2).

Klientu aptarnavimo skyrius ir konsultavimo tarryba

Klientu aptarnavimo skyriije gausite atsakymus j klausimus, susijusius su jusu gaminio remontu, technine prieziura bei at sarginemis dalimis. Detalias brezinius ir informacios api es sargines dalis rasite interneto puslapye:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apié gaminius ir ju papildomajranga.

Ieškant informacijos ir užsakant atsargines dalis prasome būtinai nurodyti desimtzenklj gaminio numerj, esantj firminéje lenteleje.

Lietuva

Bosch jrankiu servisas

Informacijos tarryba: [phone]

Irankiy remontas: [phone]

Faksas: [phone]

El.pastas:[e-mail]

Kitus technines prieziuros skyriaus adresus rasite cia:

Elektrinis jrankis, papildoma jranga ir pakuote yra pagaminti is medziagy, tinkanciu antriniam perdirbimui, ir veliau privalo buti atitinkamai perdirbti.

Nemeskite elektrini j rankiu buitiniu atlieky konteinerius!

Tik ES šalims:

Nebetinkami naudoti elektrinaij jrankiai turi buti šalinami atskirai. Naudokités numatytomis surinkimo systomomis.

Netinkamai pašalintos elektrós ir elektronínes jrangos atliekos del galimy pavojingu medziag gali tureti Žalinga poveikj aplkaiirzmoniy sveikatai.
