| Typ výrobku | Vysekávačka (elektrické ruční nářadí) |
| Značka | Bosch |
| Model | GNA 7516 Professional |
| Jmenovitý příkon | 750 W |
| Výstupní výkon | 400 W |
| Frekvence řezu naprázdno | 2600 min⁻¹ |
| Frekvence řezu při zatížení | 2100 min⁻¹ |
| Max. tloušťka plechu (ocel 400 N/mm²) | 1,6 mm |
| Šířka řezu | 5 mm |
| Min. poloměr ohybu | 40 mm |
| Hmotnost (bez kabelu) | 1,8 kg |
| Třída ochrany | II (dvojitá izolace) □/□ |
| Hladina akustického tlaku | 93 dB(A) |
| Hladina akustického výkonu | 101 dB(A) |
| Vibrace (celková hodnota ah) | 6 m/s² (nejistota K=1,5 m/s²) |
| Nastavení směru řezu | 3 polohy po 90° (ne dozadu) |
| Mazání | Řezný olej na razníku a plechu |
| Výměna nástrojů | Razník a matrice vyměnitelné (nepřebrušovat) |
| Použití podle určení | Řezání plechů bez deformace, rovné a zakřivené řezy |
| Bezpečnostní výbava | Blokovatelný spínač, izolovaná rukojeť |
| Údržba | Čištění větracích štěrbin, mazání každé 3 hodiny |
Často kladené otázky - GNA 7516 Professional BOSCH
Dotazy uživatelů ohledně GNA 7516 Professional BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Elektrické nářadí ve formátu PDF zdarma! Najděte svůj návod GNA 7516 Professional - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GNA 7516 Professional značky BOSCH.

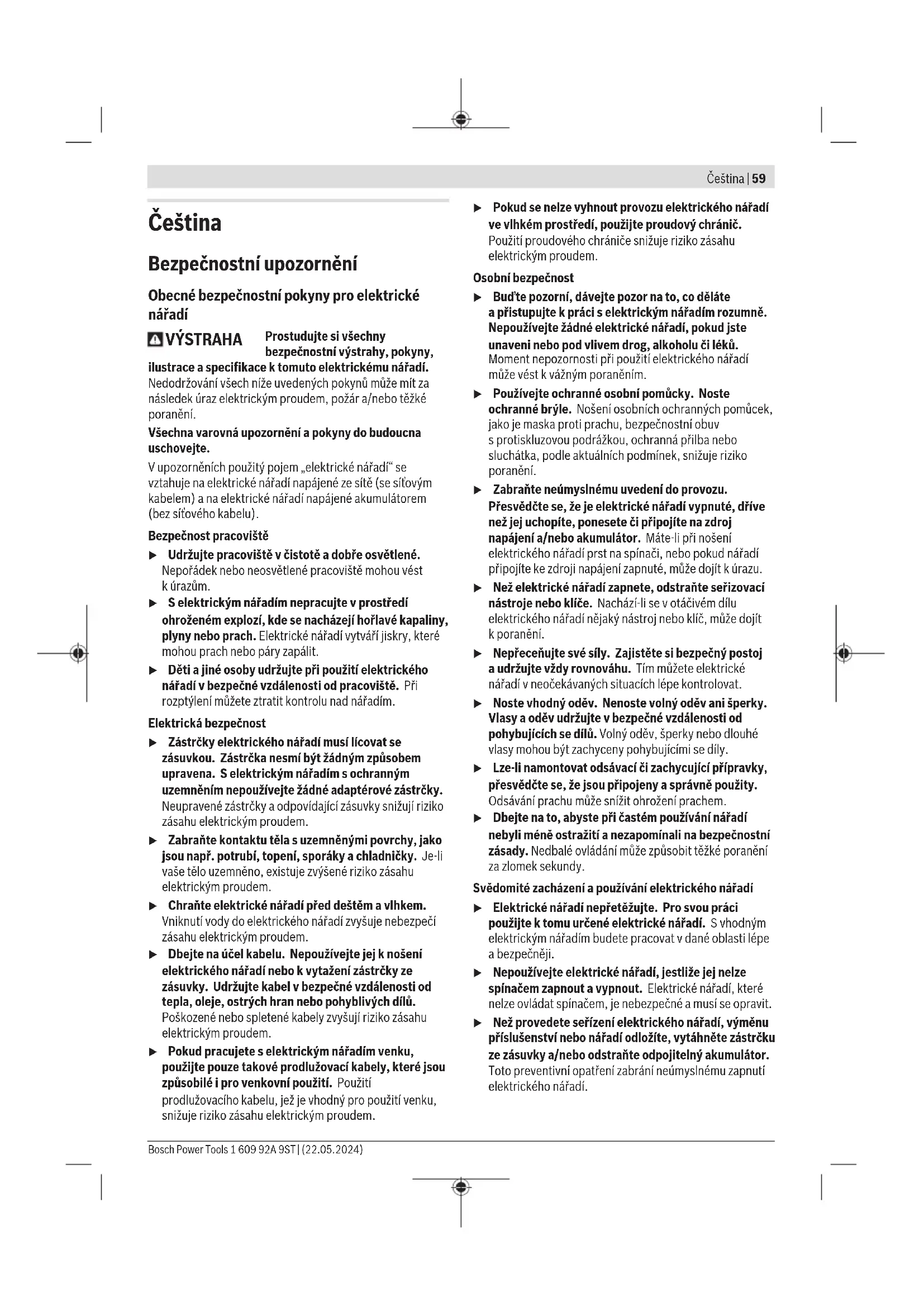

NÁVOD K OBSLUZE GNA 7516 Professional BOSCH
Bezpečnostní upozorněné
Obecné bezpečnostníPokyny pro elektrické náradí
VYSTRAHA
Prostudujte si vsechny
bezpecnostní vystrahy,Pokyny,
ilustrace a specifikace k tomuto elektrickému nárfadi.
Nedodrzovani vsech nizé uvedenychPokynu muze mit za nasledek uraz elektrickym proudem, požár a/nebo tězké poraněni.
Vsechnavarovnaupozorneniapokynydo budoucnasuchoveje.
V upozornénich pouzity pojem „elektrické náradi" se vztahujé na elektrické náradi napajene ze site (se sitovym kabelem) a na elektrické náradi napajene akumulátorem (bez sítoveho kabelu).
Bezpečnost pracovistě
Udrzujte pracoviste v cistote a dobre osvétlené.
Neporadek nebo neosvetei ne pracoviste mohou vest k urazum.
▶ S elektrickym náradim nepracujte v prostředi ohrozenémexplozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické náradi vytváří jiskry, které mohou prach nebo páry zapálit.
Deti a jine osoby udrzujte pri pouziti elektrickeho naudi v bezpecné vzdalenosti od pracoviste. Pri Rozptyleni muzete ztratit kontrolu nad naradim.
Elektrická bezpečnost
Zastrcky elektrickego naraudi muslicovat se zasuvkou. Zastrcka nesmi byt zdnym zpu sobem upravena. Selektrickym naradim ochrannym uzemnenim nepouziveje zdne adapterove zastrcky. Neupravene zastrcky a odpovidajci zasuvky snizuji rizikozasahu elektrickym proudem.
Zabrahte kontaktu tela uzemnénymi povrchy, jako jsou napr. potrubi, topeni, sporaky a chladnicky. Je-li vase telo uzemneno, existuje zvyşene riziko zasahu elektrickym proudem.
- Chrante elektrICKé nárdi pred destém a vlhkem.
Vnikuti vody do elektrického nárdí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbeje na učel kabel. Nepoužívejte jej k nošeni elektrického náridé nebo k vytaženi zástrčky ze zásvúky. Udržujte kabel v bezpečné vzdalenosti od tepla, oleje, ostrych hran nebo pohyblívých dìlù. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
Pokud pracujete s elektrickym nafadim venku, pouzijte pouze takové prodlužovaci kabely, ktere jsou zpúsobilé i pro venkovni pouziti. Pouziti produzovaciho kabelu, jež je vchodný pro pouziti venku, snizuje riziko zasahu elektrickym proudem.
Pokud se nelze vyhnout provozu elektrického na radí ve vlhkém prostředi, použijte proudový chranič. Použit proudoveho chraniče snizuje riziko zásahu elektrickým proudm.
Osobni bezpečnost
Bud'te pozorni, daveje pozor na to, co delate a pristupujte k pracis elektrickym naradim Rozumne. Nepouzivejte zdne elektricke naradi,Pokud jste unaveni nebo pod vivem drog,alkoholu ci leku Moment nepozornosti pri pouziti elektrickeho naradi muze vestk vaznym poranenim.
Používejte ochranné osobní pomůcky. Nostě ochranné bryle. Nosěni osobních ochrannych pomůcek, jak je maska proti prachu, bezpečnostní obuš s protiskluzovou podrázkou, ochrána prilba nebo sluchátka, podle aktuálnínich podminek, sníže rizíko poranění.
Zabrahte neumyslnemu uvedeni do provozu. Presvedcte se, ze je elektrické naradi vypnuté, driVe nez jej uchipite, ponesete ci pripojite na zdroj napajeni a/nebo akumulator. Mate-li pri noseni elektrického naradi prst na spinaci, neboPokud naradi pripojite ke zdroji napajeni zapnute, muze dojit k urazu.
Než elektrické náradí zapnéte, odstrańte sefizovací nastroje nebo klice. Nachází-li se v otáčivém dlù elektrického náradí nějaký nástroj nebo klic, muže dojit k poranění.
Nepreceñujte své sily. Zajistete si bezpečný postoj a udržujte vždy rovnáhu. Tim muzete elektrické nařadi v neocěkávanych situacích lépe kontrlovat.
Noste vchodny odév. Nenoste volny odév ani šperky. Vlasy a odév udržujte v bezpečné vzdalenosti od pohybujićich se dilu. Volny odév, šperky nebo dlouhé vlasy mohou byt zachyceny pohybujićimi se díly.
Lze-li namontovat odsavaci czachycujici pripravky, presvedcte se, ze jsou pripojeny a spravné pouzity. Odsavani prachu muze snizit ohrozeni prachem.
Dbejte na to, abyste pri ccastem pouzivani naradi neblyi mene ostražiti a nezapominali na bezpecnostni zasady. Nedbalé ovladani muze zpusobit tezké poraneni za zlomek sekundy.
Svedomite zachazenia pouzivani elektrickeho naRADi
Elektrické náradí nepřežujte. Pro svou práci použijte k tomu urcené elektrické náradí. Svodným elektrický m náradim budete pracovat v dané oblasti lépe a bezpečnéji.
Nepouzivejte elektrické náradí, jestlize jej nelze spinačem zapnout a vypnout. Elektrické náradí, které nelze ovladat spinačem, je nebezpećné a musi se opravit.
Než provedete serízeni elektrického nárádi, vymenu prísluşenstvi nebo nárádi odložte, vytněte zástréku ze zásuvky a/nebo odstraťe odpojitelný akumulator. Totopreventvn opatřeni zabrani neumyslnému zapnuti elektrického nárádi.
60 | Čeština
Uchovávejte nepouživané elektrické nařadi mimo dosah detí. Nenechte nařadi použivat osoby, které s nim nejsou seznámemy nebo necětly tyto Pokyny. Elektrické nařadi je nebezpečné, je-li použivano nezkusenymi osobami.
Pečujte o elektrické nářadi a príslušenství svédomite Zkontrolujte, zda pohyblé díly nářadi bezvadné funguji a nevzprčuju se, zda díly nejsou zlomené nebo poskozené tak, ze by ovlivnóvaly funkce elektrické nářadi. Poskozené díly nechte pred použitím elektrického nářadi opravit. Mnoho urazu ma prćinu ve spatné udžržovaném elektrickém nářadi.
- Rezné nastroje udrujte ostre a ciste. Peclive osetrované rezné nastroje ostrymi reznymi hranami se mené vzpricujá a daji se snaze vest.
▶ Používejte elektrické nářadi, príslušenství, nastroje apod. podle těchtoPokynú. Respektujte pritom pracovní podmíky a provádenou Činnost. Použiti elektrického nářadi pro jiné nez urcené použíti můze věst k nebezpečnám situacím.
Udrzujte rukojetiauchopové plochysuche,cisteabez olejeamaziva.Kluzkereukojetiauchopové plochy neumoznju beczepcnou manipulaci a ovladanf naradi vneocekavanych situacich.
Servis
Neche své elektrické nařadi opravit pouze kvalifikovaným odborným personálem a pouze s originínními nahradnímí dily. Tim bude zajistěno, ze bezpečnost elektrického nařadi zústane zachována.
Bezpečnostní upozornění pro prostřihovace
Providite-li operaci, pri ktere se muze obrabeci prifslusenstvi dostat do kontaktu se skrytou elektrinstalaci nebo vlastnim napajecim kabelem, drzte elektrické nárida za izolované uchopovací plochy. Oblabeci prifslusenstvi, ktere se dostane do kontaktu s vodičem pod napétim, muze svymi nechräněymi kovovymi cástmi vest elektricky proudly a zpūsokit uraz obshluhy.
Elektronářadi není vchodné pro stacionárni provoz. Nesmí se např. upinat do svěráknebo pripevnovat na pracovní stú.
Pri praci noste ochranné rukavice a dávejte velký pozor na sǐtový kabel. U střihančy plechu vznikaj ostre otrey, o které se mžete poranit nebo poskodit sǐtový kabel.
Použití v souladu s určeným učelem
Elektronárádi je urçéne ke střiḥání plechu bez deformace materialú a je vchodné pro rovné střiḥání, vyfezy a uzké obloky.
Zobrażené současti
Cislovani zobrazenych soucasti se vztahujek vyobranien elektrickeho nafdi na strane s obrazky.
(1) Vypinač
(2) Sroub drzaku matrice
(3) Rukojet (izolovaná plocha rukojeti)
(4) O-krouzek
(5) Drzak matrice
(6) Raznik
(7)Matrice
(8) Gumový kroužek šroubú s rýhovanou hlavou
(9) Sroubs rhyovanou hlavou pro matrici
Technické udaje
| Prostřihovač GNA 75-16 | ||
| Číso výrobku | 3 601 E29 4.. | |
| Jmenovitý príkon W 750 | ||
| Vystupné výkon W 400 | ||
| Počet volnoběžných zdvihů | min-1 | 2 600 |
| Počet zdvihů prí zatížení min | -1 | 2 100 |
| Max. tlouška střihaného plechu<sup>a</sup> | mm 1,6 | |
| Čistá sǐrka střihu mm 5 | ||
| Nejmensí poloměr oblouku mm 40 | ||
| Hmotnost<sup>b</sup> | kg 1,8 | |
| Třída ochrany | [ ]/ [ ] | |
A) vztahuje se k ocelovym plechum do 400 N/mm ^2 B) Hmotnost bez sifovoho kabelu a bez sifove zastricky Udaje plati pro jmenovite napeti [U] 230 V. U odlišnych napét i a u specifikčych provedeni pro príslusné zeme se mohou tyto udaje lišit.
Hodnoty se mohou podle vyrobku lisit a maior na nevliv podminky pouziti a prostefid. Dalsi informace najdete na www.bosch-professional.com/wac.
Informace o hluku a vibracich
Hodnoty hlučnasti zjišěné podle EN 62841-2-8.
Hladina hluku elektrického nářadi stanovená za použití váhoveho filtru A cini typicky: hladina akustického tlaku 93 dB(A); hladina akustického vykonu 101 dB(A). Nejistota K = 3 dB.
Noste chránice slachu!
Celkové hodnoty vibraci a_h (soucet vektoru tri os) a nejistota K zjiistene podle EN 62841-2-8: a_h = 6 ~m / s^2, K = 1,5 ~m / s^2 .
Uroven vibraci a uroven hluku, ktere jsou uvedene v techto
pokynech, byly zmeReny pomoci normovane merici metody
a Ize je pouzit pro vzajemne porovnani elektronaradi. Hodi se
i pro prdebzn odhad zatizeni vibracemi a hlukem.
Uvedena uroven vibraci a uroven hluku reprentuje hlavn i pouziti elektronaradi. Pokud se ovsem bude elektronaradi
puozivat pro jine pracse, sjinymi nastroji nebo
s nedostatecnou udrzbou, muze se uroven hluku a uroven
vibraci lisit. To muze zatizeni vibracemi a hlukem po celou
pracovni dobu zretelné zvysit.
Pro presny odhad zatizeni vibracemi a hukem by mely byt zohledeny i doby, kdy je naudi vypnute nebo bezi, ale ve skutecnosti se nepouziva.To muze zatizeni vibracemi a hukem po celou pracovni dobu vyrazne snizit.
Stanovte dodatecná bezpechnostni opatréní k ochrané obsluhy pred učinky vibraci, jako je napr. udrzba elektronádi a nastroju, udržovani teplych rukou, organize pracovnich procesu.
Provoz
Uvedeni do provozu
Dbejte na spravne sifove napet! Napet zdroje proudumusi souhlasit udaji na typovem stifiku elektraradi.
Zapnuti a vypnuti
Pro zapnuti elektronáradi posunte vypinač (1) dopředu, až se na něm objeví.
Pro zaaretovani vypinace (1) ho navic stisknete vepredu. Pro vypnuti elektronaradi uvolnete vypinae (1). Pokud je vypinae zaaretovany, stisknete ho vzadu a pote ho uvolnete.
Zmena smeru strihani
Pro zmenu smeru strihani muzete drzak matrice (5) otocit do tri poloh s odstupem po 90^ . Strihani smerem dozadu (ke krytu) neni mozny.
Pro otočeni držáku matrice (5) povolte šroub (2) natolik, abyste mohli držák matrice otočit. Otočte ho o 90° vuci podélné ose elektráradi doprava nebo dolea.
Dbejt na to, aby sroub (2) zapadl do otvoru v drzaku matrice (5). Sroub utahne.
PracovníPokyny
Pred kazdou practa na elektronaradi vytahnete zastrku ze zasuvky.
Elektronářadi není vchodné pro stacionárni provoz. Nesmí se napr. upinat do svěraku nebo pripevnovat na pracovní stú.
Pri praci noste ochranné rukavice a dávejte velký pozor na sǐtový kabel. U střihanych plechu vznikaji ostre otřepy, o které se mžete poranit nebo poskodit sǐtový kabel.
Pozor pri manipulaci se sponami. Spony mai ostre hroty, o ktere se muzete poranit.
Proti obrobku vedte pouze zapnute elektronaradi. Elektronaradi vzdy drzte kolmo k povrchu plechu a nevzpricujte jej.
Strih se provadí bēhem pohybu razniku dolu. Ved'te elektronárádi rovnoměrné a smirnám posuvem ve smeru střiḥán. Prilis velký posuv vyrazné zkracujeŽivotnost nastrojú a muže poskodit elektronárádi.
Elektronárádi pracuje klidnéji, když se pri střiñání lehce nadzdvihne. Pokud by se raznik pri střiñání zasekl, elektronárádi vypněte, raznik namazte a odstraťe pnuti plechu. Nepoužívejte násilí, protoze jinak se raznik a matrice poskódí.
Maximánlí tloustka střhanych plechu
Maximánlí tloustka střihaných plechu dmax závisi na pevnosti střihaného materílu.
S elektronáradim Ize střihat plechy az do následujicích tloustěk:
| Material max. pevnost (N/mm2) | dmax(mm) | |
| ocel 400 | 1,6 | |
| 600 | 1,0 | |
| 800 | 0,7 | |
| hlinik 200 | 2,0 | |
Mazani/chlazeni razniku
Pro prodlouženiŽivotosti razniku (6) bye ste meli použivat mazivo s dobrou chladici funkci (napr. Žezný olej).
Naneste na horní stranu plechu podél planované linie střihní pruh maziva.
Stirhani podne rysu nebo s sablonou
Přime střihní je snadnéjsí, když vedete elektrónáradi podě pravitka.
Kontury Ize strihat vedenim elektronárádi podél šablony. Pro vinitní Vyřezy je nutné prědvrtaný otvor o prüměru 21 mm.
Udrzba a servis
Udrzba a cisteni
Pred kazdou pracina elektronaradi yvtahnete zastrku ze zasuvky.
Udrzujte elektronárádi a vetraci otvory cisté,aby pracovalo dobre a bezpečné.
Je-li nutna yvmena privodniho kabelu, nechte ji provest firmou Bosch nebo autorizovanym servisem pro elektronaradi Bosch, abyste zabraniho ohrozeni bezpecnosti. Kazdé 3 provozni hodiny vycistete a naolejujte raznik (6) a matrici (7).
Raznik a matrici pri opotrebeni vcas yvmene, nebotenostre nastroje poskytuji dobry strihaci vykon a setri elektronaradi.
Raznik (6) a matrice (7) se nesmi ostrit.
Vymena matrice
Vysroubujte sroubs rhyovanou hlavou (9) z drzaku matrice (5). Vyjmete matrici (7).
62 | Slovencina
V pripadé potreby drzak matrice (5) yvciiste. Nasad'te novou, rădné naolejovanou matrici (7). Dbeje pritom na orientaci zplosté strany.
Sroub s ryhovanou hlavou (9) s nasazenym gumovym krouzkem (8) opet zarsoubujte. Utahnete sroub pomoci klice na vinitri sestihran proti odporu gumovho krouzku (3-4 Nm).
Vymena razniku
Povolte sroub (2) drzaku matrice a vytihnete drzak matrice (5) uplne z krytu.
Oduñte raznik (6) z upnutí do strany a vytáhněte ho dolú.
Do drażky upnuti nasadte novy, dobre naolejovaný raznik (6) a vystřed'te ho.
Opatrnézasunte drzak matrice (5) pries raznik dozadu do krytu. Otocte drzak matrice podle pozadovaného smeru strihán do jedem ze tři moznych poloh. Dostatečné pvne utáhněte šroub (2) drzaku matrice.
Zákaznická sluzba a poradenství ohledné použiti
Zákaznická slúzbá zodpoví vase dotazy k opravě a udrzbe vaseho vyrobku a tež k nahradním dlūm. Rozkladove vykresy a informace o nahradnich dlilech njdete také na:
www.bosch-pt.com
V pripadedotazuknasim vyrobkumaprilusenstvam ochtnepomuzeporadenskytym Bosch.
V pripadé veskerych otazek a objednávek nahradnich dlü bezpodminéne uvedte 10mistné vecné cislo podle typového stitku vyrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Elektronářadi nevyhazujte do domovniho odpadu!
Pouze pro zeme EU:
Jiz nepouzitelna elektricka naudi se musi likvidovat ve tridenem odapdu. Pouzijte urcená sberná mista.
Pri nespravne likvidaci mohou odpadni elektrická a elektronická zarizení kvuli pripadnému obsahu
nebezpečných látek poškoditŽivotné prostředá lidské zdraví.
Slovencina
Bezpečnost na pracovisku
Pracovisko vždy udžiavajte Čišćá dobre osvetlené. Neporiadok a neosvetlené priestory pracovska možu mat za následok pracovné urazy.
Nepouzivaje elektrické náradie vo vybusnom prostredi, napr. tam, kde sa nachadzaju horfavé kvapaliyny, plyny alebo horfavyrch. Rucné elektrické náradie vytvara iskry, ktoré by mohli zapalitrch alebo vypary.
Nedovolte detom anym nepovolanym osobam,aby sa pocas pouzivania elektrickeho naradia zdrziavil v blizkosti pracoviska. Pri Rozptylovani mozte stratit kontrlu nad naradim.
Bezpečnost - elektrina
Zastrcka privodnej snury elektrickho naradia musi zodpovedat pouzitej zasuvke. V ziadnom pripeade nija ko nemeinte zastrcku. S uzemnenym elektrickym naradim nepouzivajte ani ziadne zastrckove adapety. Neupravované zastrcky a vchodne zasuvky znižuju riziko urazu elektrickym prudom.
Vyhybajte sa telesnému kontaktu suzemnenými povrchovymi plochami, ako su napr. potrubia, vykurovacie telesá, sporáky a chladnicky. Ak je vase tléu uzemnéne, hrozi zvyşene riziko urazu elektrickým prudom.
Starostlivé použivanie elektrického nárdia
Uroven hluke elektrického naradia pri pouziti vahoveho filtra A je(typicky: uroven akustického tlaku 93 dB(A); uroven akustického vykonu 101 dB(A). Neistota K = 3 dB.
Noste prostriedky na ochranu sluchu!
Celkové hodnoty vibráci a_n (súčet vektorov v troch smeroch) a neistota K zistena podla EN 62841-2-8: a_n = 6m / s^2 K = 1,5m / s^2
Uroven vibraciia hodnota emisi hluku uvedene v tychto po kynoch boli namerané podla normovaného meracieho postupu a daju sa pouzit na vzajomne porovnavianie elektrického náradia. Hodia sa aj na predezný odhad emisie vibraciia hluku.
Na zapnutie elektrického náradia posunte vypínač (1) doprodu tak, aby sa na prepínač objavil znak I.
Na zaaretovanie vypinaca (1) zatlačte navyš na prepinač vpredu.
Na vypnutie elektrického náradia uvo'nite vypinač (1). Ak je vypinač zaaretovany, zatlácte na vypinač vzadu a potom ho uvo'nite.
Zmena smeru rezu
Pri zmene speru rezu mozete drziak matrice (5) otocit do troch poloh posunutych vzyo 90^ . Smer rezu dozadu (smerom k telesu naradia) nie je mozny.
Pri otacani drziaka matrice (5) povolujte skrutku (2) dovstedy, kym nie je moze nr di zik matrice otacat. Otocte ho 0 90^ k pozdnej osi elektrickeho naradia doprava alebo dolava.
Dbajte na to, aby skrutka (2) dosiahla do otvoru na drziaku matrice (5). Skrutku utiahnite.
Maximalna hrubka strihaného plechu d_max závisi od tvrdosti spracovánaného materialu.
Aby ste predlžili zivotnost razníka (6), používajte mazivo s dobrou chladiacou schopnostou (napr. rezný olej).
Na hornú stranu plechu naneste pozdǐ plánovanej linie rezu Čiaru maziva.
Pred vsetkymi pracami na elektrickom náradi vytiahnite sie'tovu zastrchu zo zasuvky.
Elektrické náradie a jeho vetracie strbiny udrziavajte vždy v Čistote, aby ste mohli pracováť dobre a bezpečne.
Ak je potrebna vymena prijahacieho vedenia, musi ju vy konat Bosch alebo niedtoré autorizované stredisko sluzieb zakznikom pre elektrické naradie Bosch, aby sa zabrano lo ohrozeniam bezpečnosti.
Raznik (6) a matricu (7) vycistite a naolejutje kaźde 3 pre-vadzkové hodiny.
V prípade opotrebovania zavcasu vymente raznik aj matricu, pretoze len ostre nastroje zabezpecujó dobry rezaci vykon a šetria ručné elektrické naradie.
Raznik (6) a matrica (7) sa nesmú dodatočne brúsit.
Vymena matrice
Vyskrutkujte ryhovanú skrutku (9) z držiaka matrice (5). Vyberte matricu (7).
V priada potreby vycistite drziak matrice (5).Do drziaka matrice nasad'te novu, dobre naolejovanu matricu (7).Davajte pritom pozor na vyrovnanie splostenej strany.
Nevyhadzujte elektrické náradie do bezného odpadu z domácnosti!
