NAVODILA ZA UPORABO GNA 7516 Professional BOSCH

0,7 Aluminijum 200 2,0 Podmazivanje/hlađenje štambilja Da biste produžili radni vek štambilja(6), trebalo bi da koristite mazivo sa dobrim karakteristikama hlađenja, (npr. ulje za rezanje). Nanesite na gornju stranu lima duž planirane linije za sečenje sloj maziva. Sečenje posle naprsline ili sa šablonom Prava sečenja mogu se lakše izvoditi, ako električni alat vodite duž lenjira. Konture se mogu seći vođenjem električnog alata duž šablona. Za unutrašnja isecanja neophodno je predbušenje prečnika 21mm. Održavanje i servis Održavanje i čišćenje u Izvucite pre svih radova na električnom alatu mrežni utikač iz utičnice. u Držite električni alat i proreze za ventilaciju čiste, da bi dobro i sigurno radili. Ako je neophodna zamena priključnog voda, onda to mora da izvede Bosch ili ovlašćena servisna služba za Bosch električne alate, kako biste izbegli ugrožavanje bezbednosti. 1 609 92A 9ST | (22.05.2024) Bosch Power ToolsSlovenščina | 101 Čistite i pomažite uljem štambilj(6) i matricu(7) na svaka 3radna sata. Menjajte na vreme štambilj i matricu pri habanju, jer samo oštri alati daju dobar učinak u sečenju i čuvaju električni alat. Štambilj(6) i matricu(7) ne smete naknadno brusiti. Promena matrice Odvrnite nareckani zavrtanj(9) iz držača matrice(5). Uklonite matricu(7). Po, potrebi, očistite držač matrice(5). Umetnite novu, dobro nauljenu matricu(7) u držač matrice. Pritom pazite na usmerenost pljosnate strane. Ponovo pritegnite nareckani zavrtanj(9) pomoću priloženog gumenog prstena(8). Jako pritegnite zavrtanj pomoću šestouganog ključa nasuprot otporu gumenog prstena (3−4Nm). Promena štambilja Otpustite zavrtanj(2) držača matrice i izvucite držač matrice(5) u potpunosti iz kućišta. Pomerite štambilj(6) bočno iz prihvata i povucite ga nadole i izvucite ga. Postavite novi, dobro podmazan štambilj(6) u žleb prihvata i poravnajte ga tako da bude na sredini. Gurnite držač matrice(5) oprezno preko štambilja nazad u kućište. Obrćite držač matrice u zavisnosti od željenog smera rezanja jednu od tri moguće pozicije. Dobro pritegnite zavrtanj(2) držača matrice. Servis i saveti za upotrebu Servis odgovara na vaša pitanja u vezi sa popravkom i održavanjem vašeg proizvoda kao i u vezi sa rezervnim delovima. Šematske prikaze i informacije u vezi rezervnih delova naći ćete i pod: www.bosch-pt.com Bosch tim za konsultacije vam rado pomaže tokom primene, ukoliko imate pitanja o našim proizvodima i njihovom priboru. Molimo da kod svih pitanja i naručivanja rezervnih delova neizostavno navedete broj artikla sa 10brojčanih mesta prema tipskoj pločici proizvoda. Srpski Bosch Elektroservis Dimitrija Tucovića 59 11000 Beograd Tel.: [phone] Tel.: [phone] Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch-pt.rs Dodatne adrese servisa pogledajte na: www.bosch-pt.com/serviceaddresses Uklanjanje đubreta Električni alati, pribor i pakovanja treba reciklirati na ekološki prihvatljiv način. Ne bacajte električni alat u kućni otpad! Samo za EU‑zemlje: Električni uređaji koji se više ne mogu koristiti se moraju da se odlažu u otpad odvojeno. Koristite predviđene sisteme za sakupljanje. Ukoliko se elektronski i električni uređaji otklone u otpad na neispravan način, moguće opasne materije mogu da imaju štetno dejstvo na životnu sredinu i zdravlje ljudi. Slovenščina Varnostna opozorila Splošna varnostna navodila za električna orodja OPOZORILO Preberite vsa varnostna opozorila, navodila, ilustracije in specifikacije, ki so priložene temu električnemu orodju. Če spodaj navedenih napotkov ne upoštevate, lahko pride do električnega udara, požara in/ali težke poškodbe. Vsa opozorila in napotke shranite, ker jih boste v prihodnje še potrebovali. Pojem električno orodje, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla). Varnost na delovnem mestu u Delovno mesto naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povečajo možnost nezgod. u Električnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekočin, plinov ali prahu). Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo. u Ko uporabljate električno orodje, poskrbite, da v bližini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroči izgubo nadzora nad orodjem. Električna varnost u Priključni vtič električnega orodja se mora prilegati vtičnici. Spreminjanje vtiča na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte adapterskih vtičev. Nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara. u Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, hladilniki in pašniki. Tveganje električnega udara je večje, če je vaše telo ozemljeno. Bosch Power Tools 1 609 92A 9ST | (22.05.2024)102 | Slovenščina u Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje za električni udar. u Kabel uporabljajte pravilno. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara. u Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje za električni udar. u Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara. Osebna varnost u Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, če ste utrujeni oziroma če ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja je lahko vzrok za resne telesne poškodbe. u Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Z uporabo zaščitne opreme, kot so protiprašna maska, varnostni čevlji, ki ne drsijo, čelada ali zaščita za sluh, v ustreznih okoliščinah zmanjšate nevarnost poškodb. u Preprečite nenameren vklop orodja. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je električno orodje izklopljeno. Če električno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesreče. u Odstranite vse ključe in izvijače za prilagajanje orodja, preden orodje vključite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela električnega orodja, lahko povzroči telesne poškodbe. u Ne precenjujte svojih sposobnosti. Ves čas trdno stojite in vzdržujte ravnovesje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah. u Bodite primerno oblečeni. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele. u Če imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno priključene. Uporaba sistema za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom. u Naj seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe. Uporaba in vzdrževanje električnega orodja u Električnega orodja ne preobremenjujte. Za delo uporabite ustrezno električno orodje. Pravo električno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano. u Električnega orodja ne uporabljajte, če ga s stikalom ne morete vklopiti in izklopiti. Vsako električno orodje, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti. u Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, če je le mogoče, in odstranite ter shranite pribor, še preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamerni zagon aparata. u Ko električnih orodij ne uporabljajte, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. u Vzdržujte električna orodja in pribor. Prepričajte se, da so premikajoči se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je električno orodje poškodovano, mora biti pred uporabo popravljeno. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode. u Rezalna orodja naj bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva. u Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij. u Ročaji in površine za prijemanje naj bodo suhe, čiste in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah. Servisiranje u Vaše električno orodje naj popravlja samo usposobljeno strokovno osebje, ki naj pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo. Varnostna navodila za sekalnik u Ko izvajate postopek, pri katerem lahko pride do stika rezalnega nastavka s skrito žico ali lastnim kablom, električno orodje držite za izolirane ročaje. Ob stiku rezalnega nastavka z žico pod napetostjo se lahko električna napetost prenese na kovinske dele električnega orodja, uporabnik pa lahko ob tem doživi električni udar. 1 609 92A 9ST | (22.05.2024) Bosch Power ToolsSlovenščina | 103 u Električno orodje ni primerno za stacionarno uporabo. Npr. ne smete ga vpeti v primež ali ga pritrditi na delovno mizo. u Med delom nosite zaščitne rokavice in še posebej pazite na omrežni kabel. Razrezana pločevina ima ostre robove, na katerih lahko porežete sebe ali omrežni kabel. Opis izdelka in storitev Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe. Upoštevajte slike na začetku navodil za uporabo. Namenska uporaba Električno orodje je predvideno za rezanje pločevine brez deformiranja materiala in je primerno za izdelavo ravnih rezov, izrezov in ozkih krivulj. Komponente na sliki Oštevilčenje komponent na sliki se nanaša na shemo električnega orodja na strani s shemami. (1) Stikalo za vklop/izklop (2) Vijak za držalo matrice (3) Ročaj (izolirana oprijemalna površina) (4) O-obroček (5) Držalo matrice (6) Pestič (7) Matrica (8) Gumijast obroč narebričenega vijaka (9) Narebričen vijak za matrico Tehnični podatki Sekalnik GNA75-16 Kataloška številka 3601E294.. Nazivna moč W 750 Izhodna moč W 400 Število hodov v prostem teku

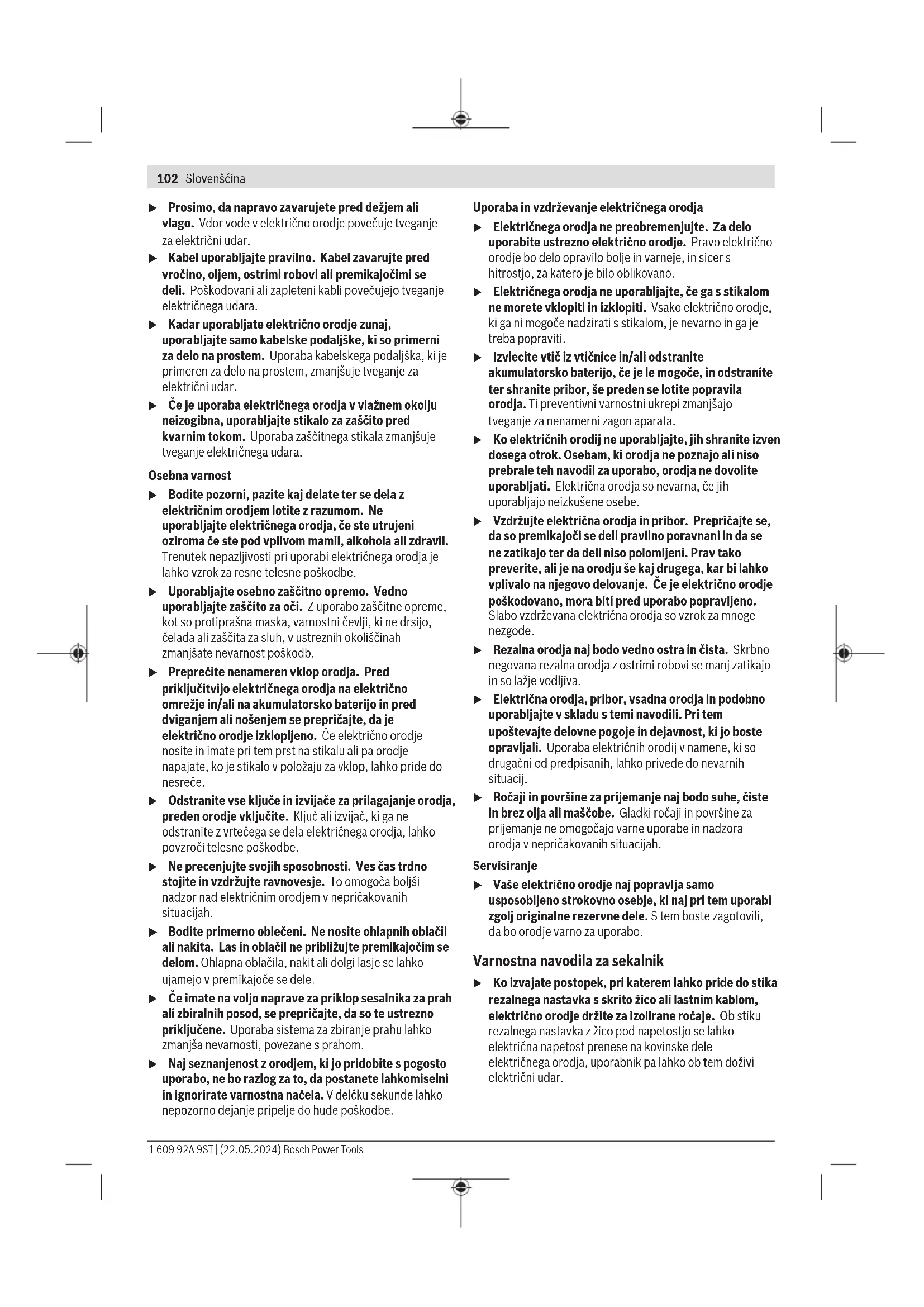

mm 1,6 Širina linije reza mm 5 Najmanjši krivinski radij mm 40 Teža

kg 1,8 Sekalnik GNA75-16 Razred zaščite

B) Teža brez omrežnega kabla in vtiča Navedbe veljajo za nazivne napetosti [U] 230V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo. Vrednosti se lahko razlikujejo glede na izdelek in so odvisne od pogojev uporabe in okoljskih pogojev. Več informacij je na voljo na spletni strani www.bosch-professional.com/wac. Podatki o hrupu/tresljajih Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN62841‑2‑8. A-vrednotena raven hrupa za električno orodje običajno znaša: raven zvočnega tlaka 93dB(A); raven zvočne moči 101dB(A). Negotovost K=3dB. Uporabite zaščito za sluh! Skupne vrednosti tresljajev a

Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljajo za medsebojno primerjavo električnih orodij. Primerne so tudi za začasno oceno oddajanja tresljajev in hrupa. Naveden nivo tresljajev in hrupa je določen na osnovi glavnih načinov uporabe električnega orodja. Pri uporabi orodja v drugačne namene, z drugačnimi nastavki ali pri nezadostnem vzdrževanju lahko nivo hrupa in tresljajev odstopa. To lahko obremenjenost s hrupom in tresljaji v celotnem obdobju uporabe občutno poveča. Za natančnejšo oceno obremenjenosti s hrupom in tresljaji morate upoštevati tudi čas, ko je orodje izklopljeno, in čas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko občutno zmanjša obremenjenost s hrupom in tresljaji, ki je razporejena na celotno obdobje uporabe. Določite dodatne varnostne ukrepe za zaščito uporabnika pred vplivi tresljajev, npr. vzdrževanje električnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov. Delovanje Uporaba u Upoštevajte napetost omrežja! Napetost vira električne energije se mora ujemati s podatki na tipski ploščici električnega orodja. Vklop/izklop Za vklop električnega orodja potisnite stikalo za vklop/ izklop(1) naprej, da se na stikalu pojavi I. Za zaklep stikala za vklop/izklop(1) dodatno pritisnite na sprednji del stikala. Za izklop električnega orodja spustite stikalo za vklop/ izklop(1). Pri zaklenjenem vklopno/izklopnem stikalu najprej pritisnite na zadnji del vklopno/izklopnega stikala in ga nato spustite. Bosch Power Tools 1 609 92A 9ST | (22.05.2024)104 | Slovenščina Sprememba smeri rezanja Pri spreminjanju smeri rezanja lahko držalo matrice(5) obrnete v tri položaje, ki so eden od drugega premaknjeni za 90°. Smer rezanja nazaj (v smeri ohišja) ni možna. Če želite zavrteti držalo matrice(5), morate sprostiti vijak(2) tako daleč, da se lahko držalo matrice zavrti. Zavrtite držalo matrice za 90° v smeri vzdolžne osi električnega orodja v desno ali levo. Pazite na to, da se vijak(2) zaskoči v izvrtino na držalu matrice(5). Zategnite vijak. Navodila za delo u Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice. u Električno orodje ni primerno za stacionarno uporabo. Npr. ne smete ga vpeti v primež ali ga pritrditi na delovno mizo. u Med delom nosite zaščitne rokavice in še posebej pazite na omrežni kabel. Razrezana pločevina ima ostre robove, na katerih lahko porežete sebe ali omrežni kabel. u Previdno pri rokovanju z odrezki. Odrezki imajo ostre robove, na katerih se lahko poškodujete. Obdelovancu se približajte samo z vklopljenim električnim orodjem. Električno orodje vedno držite navpično na zgornjo ploskev pločevine in pazite, da se ne bo zataknilo. Rezanje poteka med premikanjem pestiča navzdol. Električno orodje premikajte enakomerno in z rahlim potiskom v smeri rezanja. Premočan potisk bistveno skrajša življenjsko dobo nastavkov in škoduje električnemu orodju. Električno orodje bo delovalo mirneje, če ga boste pri rezanju rahlo dvignili. Če se pestič pri rezanju zatakne, električno orodje izklopite, namastite pestič in sprostite pločevino. Ne uporabljajte sile, ker se lahko pestič in matrica poškodujeta. Največja debelina pločevine, ki jo boste rezali Največja debelina pločevine, ki jo boste rezali, d max je odvisna od trdnosti materiala, ki ga boste obdelovali. Z električnim orodjem lahko režete pločevino do debeline: Material najv. trdnost (N/mm

Izjava o skladnosti EU Izjavljamo pod izključno odgovornostjo, da je omenjen izdelek v skladu z vsemi relevantnimi določili direktiv in uredb ter ustreza naslednjim standardom. Tehnična dokumentacija pri: * Sekalnik Številka artikla
