MANUAL DE USUARIO GNA 7516 Professional BOSCH

0,7 Aluminium 200 2,0 Graisser/refroidir le poinçon Afin de prolonger la durée de vie du poinçon (6), il est re- commandé d’utiliser un lubrifiant disposant d’une bonne fonction de refroidissement (parex. huile de coupe). Appliquez une trace de lubrifiant sur la surface de la tôle le long de la coupe prévue. Couper après traçage ou avec gabarit Les coupes droites peuvent être effectuées plus facilement si vous guidez l’outil électroportatif le long d’une règle. Les contours peuvent être coupés en guidant l’outil électro- portatif le long d’un gabarit. Les découpes internes nécessitent un préperçage de 21mm de diamètre. Entretien et Service après‑vente Nettoyage et entretien u Débranchez le câble d’alimentation de la prise avant d’effectuer des travaux quels qu’il soient sur l’outil électroportatif. u Tenez toujours propres l’outil électroportatif ainsi que les fentes de ventilation afin d’obtenir un travail im- peccable et sûr. Dans le cas où il s’avère nécessaire de remplacer le câble d’alimentation, confiez le remplacement à Bosch ou une sta- tion de Service Après-Vente agréée pour outillage Bosch afin de ne pas compromettre la sécurité. Nettoyez et graissez le poinçon(6) et la matrice(7) toutes les 3heures de service. Remplacez à temps le poinçon et la matrice dans le cas d’usure, car seuls des outils affûtés bénéficient d'une perfor- mance de coupe élevée et ménagent l’outil électroportatif. Ni le poinçon(6) ni la matrice(7) ne doivent être réaffûtés. Changement de la matrice Dévissez la vis moletée(9) du porte-matrice(5). Retirez la matrice(7). Si nécessaire, nettoyez le porte-matrice(5). Montez une nouvelle matrice(7), bien huilée, dans le porte-matrice. Veillez à l’alignement du côté plat. Resserrez la vis moletée(9) sur la rondelle en caoutchouc(8) montée. Serrez la vis à l’aide d’une clé mâle pour vis à six pans creux en surmontant la résistance de la rondelle en caoutchouc (3−4Nm). Changement du poinçon Desserrez la vis(2) du porte-matrice et sortez le porte- matrice(5) complètement du carter. Dégagez latéralement le poinçon(6) de son logement et reti- rez-le vers le bas. Placez un nouveau poinçon(6) bien huilé dans la rainure du logement et centrez-le correctement. Poussez le porte-matrice(5) avec précaution par-dessus le poinçon dans le carter. Tournez le porte-matrice dans l'une des troispositions possibles en choisissant le sens de coupe souhaité. Resserrez la vis(2) du porte-matrice. Service après-vente et conseil utilisateurs Notre Service après-vente répond à vos questions concer- nant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées et des infor- mations sur les pièces de rechange sur le site : www.bosch-pt.com L’équipe de conseil utilisateurs Bosch se tient à votre dispo- sition pour répondre à vos questions concernant nos pro- duits et leurs accessoires. Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la réfé- rence à 10chiffres figurant sur l’étiquette signalétique du produit. France Réparer un outil Bosch n’a jamais été aussi simple, et ce, en moins de 5 jours, grâce à SAV DIRECT, notre formulaire de retour en ligne que vous trouverez sur notre site internet www.bosch-pt.fr à la rubrique Services. Vous y trouverez également notre boutique de pièces détachées en ligne où vous pouvez passer directement vos commandes. Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif Tel.: [phone] (Numéro non surtaxé au prix d'un ap- pel local) E-Mail: [e-mail] Vous êtes un revendeur, contactez: Robert Bosch (France) S.A.S. Service Après-Vente Electroportatif 126, rue de Stalingrad 93705 DRANCY Cédex Bosch Power Tools 1 609 92A 9ST | (22.05.2024)16 | Español Tel.: [phone] E-Mail: [e-mail] Vous trouverez d'autres adresses du service après-vente sous: www.bosch-pt.com/serviceaddresses Élimination des déchets Les outils électroportatifs, ainsi que leurs accessoires et em- ballages, doivent pouvoir suivre chacun une voie de recy- clage appropriée. Ne jetez pas les outils électroportatifs avec les ordures ménagères! Seulement pour les pays de l’UE : Les outils électroportatifs usagés doivent être mis au rebut séparément. Utilisez les systèmes de collecte prévus. En cas de non-respect des consignes d’élimination, les dé- chets d’équipements électriques et électroniques peuvent avoir un impact négatif sur l’environnement et la santé des personnes du fait des substances dangereuses qu’ils contiennent. Valable uniquement pour la France: Español Indicaciones de seguridad Indicaciones generales de seguridad para herramientas eléctricas ADVERTEN- CIA Lea íntegramente las advertencias de peligro, las instrucciones, las ilustraciones y las especificacio- nes entregadas con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave. Guardar todas las advertencias de peligro e instruccio- nes para futuras consultas. El término "herramienta eléctrica" empleado en las siguien- tes advertencias de peligro se refiere a herramientas eléctri- cas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (sin cable de red). Seguridad del puesto de trabajo u Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar acci- dentes. u No utilice herramientas eléctricas en un entorno con peligro de explosión, en el que se encuentren combus- tibles líquidos, gases o material en polvo. Las herra- mientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. u Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica. Seguridad eléctrica u El enchufe de la herramienta eléctrica debe corres- ponder a la toma de corriente utilizada. No es admisi- ble modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecua- dos a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. u Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. u No exponga la herramienta eléctrica a la lluvia o a con- diciones húmedas. Existe el peligro de recibir una des- carga eléctrica si penetran ciertos líquidos en la herra- mienta eléctrica. u No abuse del cable de red. No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corrien- te. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. u Al trabajar con la herramienta eléctrica a la intempe- rie utilice solamente cables de prolongación apropia- dos para su uso al aire libre. La utilización de un cable de prolongación adecuado para su uso en exteriores re- duce el riesgo de una descarga eléctrica. u Si fuese imprescindible utilizar la herramienta eléctri- ca en un entorno húmedo, es necesario conectarla a través de un dispositivo de corriente residual (RCD) de seguridad (fusible diferencial). La aplicación de un fusible diferencial reduce el riesgo a exponerse a una des- carga eléctrica. Seguridad de personas u Esté atento a lo que hace y emplee sentido común cuando utilice una herramienta eléctrica. No utilice la herramienta eléctrica si estuviese cansado, ni tampo- co después de haber consumido drogas, alcohol o me- dicamentos. El no estar atento durante el uso de la herra- mienta eléctrica puede provocarle serias lesiones. u Utilice un equipo de protección personal. Utilice siem- pre una protección para los ojos. El riesgo a lesionarse 1 609 92A 9ST | (22.05.2024) Bosch Power ToolsEspañol | 17 se reduce considerablemente si se utiliza un equipo de protección adecuado como una mascarilla antipolvo, za- patos de seguridad con suela antideslizante, casco, o pro- tectores auditivos. u Evite una puesta en marcha involuntaria. Asegurarse de que la herramienta eléctrica esté desconectada an- tes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla y al transportarla. Si trans- porta la herramienta eléctrica sujetándola por el interrup- tor de conexión/desconexión, o si alimenta la herramien- ta eléctrica estando ésta conectada, ello puede dar lugar a un accidente. u Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica. u Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. u Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo y vestimenta alejados de las piezas móviles. La vesti- menta suelta, el pelo largo y las joyas se pueden engan- char con las piezas en movimiento. u Si se proporcionan dispositivos para la conexión de las instalaciones de extracción y recogida de polvo, ase- gúrese que éstos estén conectados y que sean utiliza- dos correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo. u No permita que la familiaridad ganada por el uso fre- cuente de herramientas eléctricas lo deje caer en la complacencia e ignorar las normas de seguridad de herramientas. Una acción negligente puede causar lesio- nes graves en una fracción de segundo. Uso y trato cuidadoso de herramientas eléctricas u No sobrecargue la herramienta eléctrica. Utilice la he- rramienta eléctrica adecuada para su aplicación. Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. u No utilice la herramienta eléctrica si el interruptor es- tá defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. u Saque el enchufe de la red y/o retire el acumulador desmontable de la herramienta eléctrica, antes de re- alizar un ajuste, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctri- ca. u Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramien- ta eléctrica a aquellas personas que no estén familiari- zadas con su uso o que no hayan leído estas instruccio- nes. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. u Cuide las herramientas eléctricas y los accesorios. Controle la alineación de las piezas móviles, rotura de piezas y cualquier otra condición que pudiera afectar el funcionamiento de la herramienta eléctrica. En ca- so de daño, la herramienta eléctrica debe repararse antes de su uso. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. u Mantenga los útiles limpios y afilados. Los útiles man- tenidos correctamente se dejan guiar y controlar mejor. u Utilice la herramienta eléctrica, los accesorios, los úti- les, etc. de acuerdo a estas instrucciones, consideran- do en ello las condiciones de trabajo y la tarea a reali- zar. El uso de herramientas eléctricas para trabajos dife- rentes de aquellos para los que han sido concebidas pue- de resultar peligroso. u Mantenga las empuñaduras y las superficies de las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y las superficies de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas. Servicio u Únicamente deje reparar su herramienta eléctrica por un experto cualificado, empleando exclusivamente piezas de repuesto originales. Solamente así se mantie- ne la seguridad de la herramienta eléctrica. Instrucciones de seguridad para punzonadoras u Sujete la herramienta eléctrica por las superficies de agarre aisladas al realizar trabajos en los que el acce- sorio de corte pueda entrar en contacto con conducto- res eléctricos ocultos o su propio cable. En el caso del contacto del accesorio de corte con conductores "bajo tensión", las partes metálicas expuestas de la herramien- ta eléctrica pueden quedar "bajo tensión" y dar al opera- dor una descarga eléctrica. u La herramienta eléctrica no es apropiada para el uso estacionario. No se debe sujetar p. ej, en un tornillo de banco o afirmar sobre un banco de trabajo. u Use guantes de protección en el trabajo y preste espe- cial atención al cable de la red. Al cortar chapa se for- man rebabas cortantes que le pueden dañar a Ud. y al ca- ble de red. Descripción del producto y servicio Lea íntegramente estas indicaciones de se- guridad e instrucciones. Las faltas de obser- vación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves. Por favor, observe las ilustraciones en la parte inicial de las instrucciones de servicio. Bosch Power Tools 1 609 92A 9ST | (22.05.2024)18 | Español Utilización reglamentaria La herramienta eléctrica ha sido diseñada para efectuar cor- tes rectos, en curva, y recortes en chapa, sin deformarla. Componentes principales La numeración de los componentes representados se refiere a la imagen de la herramienta eléctrica en la página ilustrada. (1) Interruptor de conexión/desconexión (2) Tornillo para portamatriz (3) Empuñadura (zona de agarre aislada) (4) Junta tórica (5) Portamatriz (6) Punzón (7) Matriz (8) Anillo de goma del tornillo moleteado (9) Tornillo moleteado de matriz Datos técnicos Punzonadora GNA75-16 Número de artículo 3601E294.. Potencia absorbida nominal W 750 Potencia útil W 400 Número de carreras en vacío

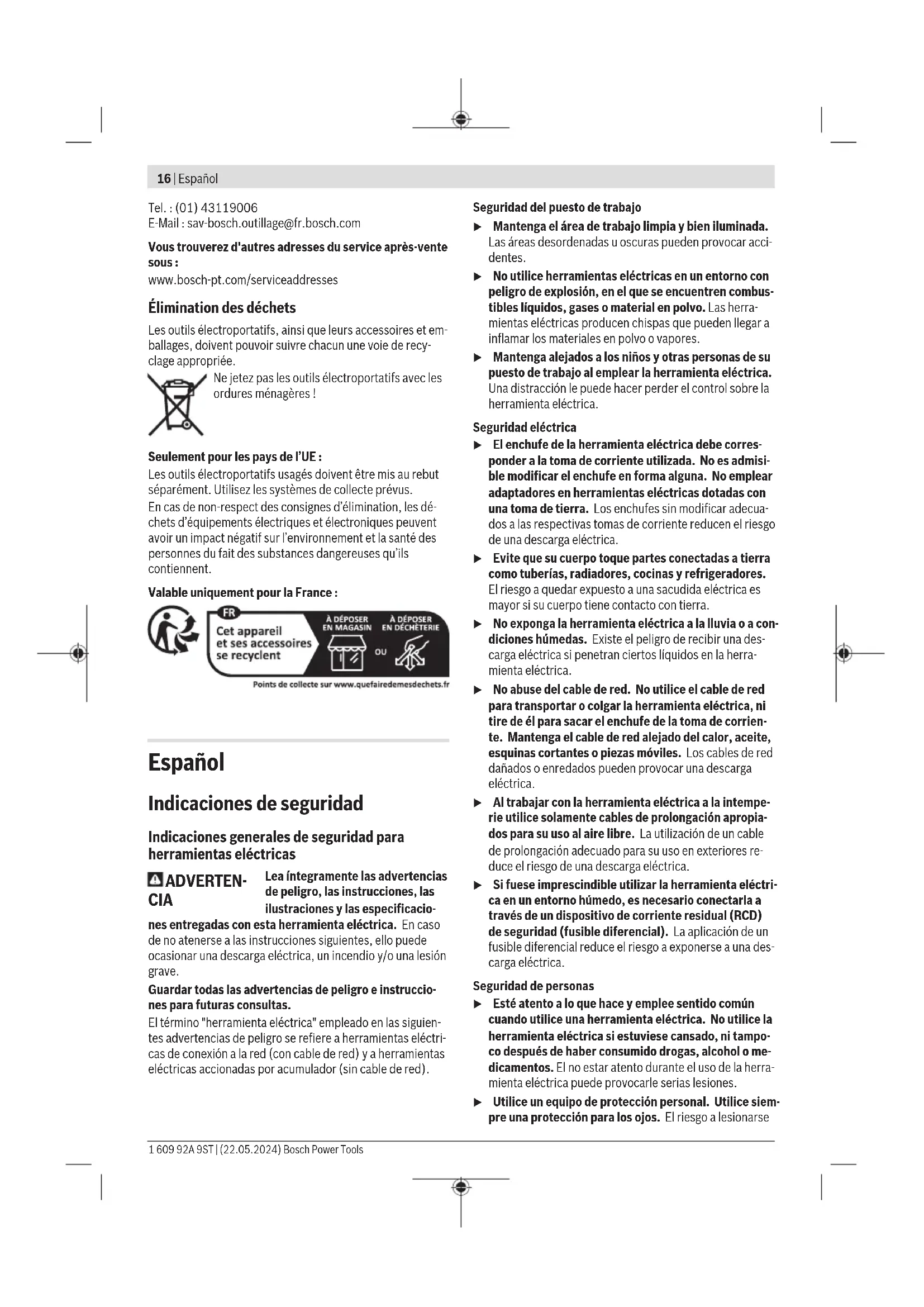

Número de carreras bajo car-

Máx. espesor de la chapa a cortar

mm 1,6 Anchura de la franja de corte mm 5 Radio de corte más pequeño mm 40 Peso

kg 1,8 Clase de protección

A) relacionado con chapas de acero de hasta 400N/mm

B) Peso sin cable de conexión a la red y sin enchufe de red Las indicaciones son válidas para una tensión nominal [U] de 230V. Estas indicaciones pueden variar con tensiones divergentes y en eje- cuciones específicas del país. Los valores pueden variar dependiendo del producto y están sujetos a la aplicación y a las condiciones medioambientales. Más información en www.bosch-professional.com/wac. Información sobre ruidos y vibraciones Valores de emisión de ruidos determinados segúnEN62841‑2‑8. El nivel de ruidos valorado con A de la herramienta eléctrica asciende típicamente a: nivel de presión acústica 93dB(A); nivel de potencia acústica 101dB(A). Inseguridad K = 3dB. ¡Llevar orejeras! Valores totales de vibraciones a

(suma de vectores de tres direcciones) e inseguridad K determinados según EN62841‑2‑8:

El nivel de vibraciones y el valor de emisiones de ruidos indi- cados en estas instrucciones han sido determinados según un procedimiento de medición normalizado y pueden servir como base de comparación con otras herramientas eléctri- cas. También son adecuados para estimar provisionalmente la emisión de vibraciones y ruidos. El nivel de vibraciones y el valor de emisiones de ruidos indi- cados han sido determinados para las aplicaciones principa- les de la herramienta eléctrica. Por ello, el nivel de vibracio- nes y el valor de emisiones de ruidos pueden ser diferentes si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fue- se deficiente. Ello puede suponer un aumento drástico de la emisión de vibraciones y de ruidos durante el tiempo total de trabajo. Para determinar con exactitud las emisiones de vibraciones y de ruidos, es necesario considerar también aquellos tiem- pos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de las emisiones de vibra- ciones y de ruidos durante el tiempo total de trabajo. Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuen- cias de trabajo. Operación Puesta en marcha u ¡Observe la tensión de red! La tensión de alimentación deberá coincidir con las indicaciones en la placa de carac- terísticas de la herramienta eléctrica. Conexión/desconexión Para conectar la herramienta eléctrica, desplace el interrup- tor de conexión/desconexión(1) hacia delante, para que aparezca I en el interruptor. Para bloquear el interruptor de conexión/desconexión(1) pulse adicionalmente el interruptor en la parte delantera. Para desconectar la herramienta eléctrica, suelte el inte- rruptor de conexión/desconexión(1). Si estuviese enclava- do el interruptor de conexión/desconexión, apriételo prime- ro en la parte de atrás, y suéltelo a continuación. Cambio de dirección de corte Para el cambio de la dirección de corte, el portamatriz(5) se puede girar en tres posiciones desfasadas respectivamente en 90°. No es posible ajustar el sentido de corte hacia atrás (en dirección a la carcasa). Para girar el portamatriz(5) suelte el tornillo(2), hasta que pueda girar el portamatriz. Gírelo en 90° con respecto al eje longitudinal de la herramienta eléctrica hacia la derecha o hacia la izquierda. Asegúrese de que el tornillo(2) encaje en el orificio del portamatriz(5). Apriete el tornillo. 1 609 92A 9ST | (22.05.2024) Bosch Power ToolsEspañol | 19 Instrucciones para la operación u Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de co- rriente. u La herramienta eléctrica no es apropiada para el uso estacionario. No se debe sujetar p. ej, en un tornillo de banco o afirmar sobre un banco de trabajo. u Use guantes de protección en el trabajo y preste espe- cial atención al cable de la red. Al cortar chapa se for- man rebabas cortantes que le pueden dañar a Ud. y al ca- ble de red. u Precaución al manipular las virutas de corte. Las viru- tas tienen unas puntas afiladas que pueden lesionarle. Solamente aproxime la herramienta eléctrica en funciona- miento contra la pieza de trabajo. Siempre mantenga la he- rramienta eléctrica perpendicular a la superficie de la chapa, sin ladearla. El corte se realiza durante el movimiento de descenso del punzón. Guíe la herramienta eléctrica uniformemente, ejer- ciendo una leve fuerza de empuje en la dirección de corte. Una fuerza de avance excesiva reduce fuertemente la dura- ción de los útiles y puede dañar a la herramienta eléctrica. La herramienta eléctrica trabaja de forma más tranquila si se eleva ligeramente al cortar. En caso de atascarse el punzón durante el proceso de corte, desconecte la herramienta eléc- trica, lubrique el punzón, y enderece la chapa. No proceda con brusquedad, ya que podría deteriorar el punzón o la ma- triz. Capacidad máxima de corte en chapa El espesor máximo de chapa a cortar d max es dependiente de la resistencia del material a mecanizar. Con la herramienta eléctrica puede cortarse chapa del gro- sor siguiente: Material máx. resistencia (N/mm

n de conformidad UE Declaramos bajo nuestra exclusiva responsabilidad, que los productos nombrados cumplen con todas las disposiciones correspondientes de las Directivas y los Reglamentos mencionados a continuación y están en conformidad con las siguientes normas. Documentos técnicos de: * Punzonadora Nº de artículo
