MANUALE UTENTE GNA 7516 Professional BOSCH

(1) (2) (2) (4) (5) (6) (7) (8) (9) (3)

0,7 Alumínio 200 2,0 Lubrificar/refrigerar o punção Para aumentar a durabilidade do punção(6), deve ser usado um lubrificante com boa função de refrigeração (p. ex. óleo de corte). Aplique no lado de cima da chapa ao longo da linha de corte planeada um cordão de lubrificante. Cortar ao longo de uma marcação de corte ou com molde Os cortes a direito são mais fáceis de executar, se guiar a ferramenta elétrica ao longo de uma régua. Os contornos podem ser feitos guiando a ferramenta elétrica ao longo de um escantilhão. Para os cortes interiores, é necessária uma perfuração prévia de 21mm de diâmetro. Manutenção e assistência técnica Manutenção e limpeza u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança. Limpe e oleie o punção(6) e a matriz(7) a cada 3 horas de serviço. Troque o punção e a matriz atempadamente em caso de desgaste, porque só ferramentas afiadas apresentam um bom rendimento de corte e protegem a ferramenta elétrica. O punção(6) e a matriz(7) não podem ser reafiados. Substituir a matriz Desaperte o parafuso serrilhado(9) do porta-matriz(5). Remova a matriz(7). Limpe, se necessário, o porta-matriz(5). Coloque uma matriz(7) nova e bem oleada no porta-matriz. Observe o alinhamento ao lado plano. Volte a apertar o parafuso serrilhado(9) com o anel de borracha(8) colocado. Aperte o parafuso com a ajuda de uma chave sextavada interior contra a resistência do anel de borracha (3−4Nm). Substituir o punção Solte o parafuso(2) do porta-matriz e retire o porta- matriz(5) por completo da carcaça. Empurre o punção(6) lateralmente do encaixe e retire-o puxando-o para baixo. Coloque um novo punção(6) bem oleado na ranhura do encaixe e alinhe-o ao centro. Volte a deslizar o porta-matriz(5) com cuidado sobre o punção para a carcaça. Rode o porta-matriz, consoante o sentido de corte desejado, para uma das três posições possíveis. Aperte o parafuso(2) do porta-matriz. Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com Bosch Power Tools 1 609 92A 9ST | (22.05.2024)24 | Italiano A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Brasil Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195 Campinas, São Paulo Tel.: [phone] www.bosch.com.br/contato Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: [phone] Fax: [phone] Encontra outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses Eliminação Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas. Não deitar ferramentas elétricas no lixo doméstico! Apenas para países da UE: As ferramentas elétricas que já não são úteis têm de ser eliminadas separadamente. Utilize os sistemas de recolha previstos para o efeito. No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e na saúda humada devido à possível presença de substâncias perigosas. Italiano Avvertenze di sicurezza Avvertenze generali di sicurezza per elettroutensili ATTENZIONE Leggere tutte le avvertenze di pe- ricolo, le istruzioni operative, le fi- gure e le specifiche fornite in dotazione al presente elet- troutensile. Il mancato rispetto di tutte le istruzioni sottoe- lencate potrà comportare il pericolo di scosse elettriche, in- cendi e/o gravi lesioni. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine "elettroutensile" riportato nelle avvertenze fa rife- rimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo). Sicurezza della postazione di lavoro u Conservare l'area di lavoro pulita e ben illuminata. Zo- ne disordinate o buie possono essere causa di incidenti. u Evitare di impiegare l’elettroutensile in ambienti sog- getti al rischio di esplosioni nei quali siano presenti li- quidi, gas o polveri infiammabili. Gli elettroutensili pro- ducono scintille che possono far infiammare la polvere o i gas. u Tenere lontani i bambini ed altre persone durante l’im- piego dell’elettroutensile. Eventuali distrazioni potran- no comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica u La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non uti- lizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. u Evitare il contatto fisico con superfici collegate a ter- ra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel mo- mento in cui il corpo è messo a massa. u Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità.. La penetrazione dell’acqua in un elettrou- tensile aumenta il rischio di una scossa elettrica. u Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l’elet- troutensile, né per estrarre la spina dalla presa di cor- rente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’in- sorgenza di scosse elettriche. u Se si utilizza l’elettroutensile all’aperto, impiegare un cavo di prolunga adatto per l’uso all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno ri- duce il rischio d’insorgenza di scosse elettriche. u Qualora non fosse possibile evitare di utilizzare l’elet- troutensile in un ambiente umido, usare un interrutto- re di protezione dalle correnti di guasto (RCD). L’uso di un interruttore di sicurezza riduce il rischio di una scos- sa elettrica. Sicurezza delle persone u Quando si utilizza un elettroutensile è importante re- stare vigili, concentrarsi su ciò che si sta facendo ed operare con giudizio. Non utilizzare l’elettroutensile in caso di stanchezza o sotto l’effetto di droghe, alcool o medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. 1 609 92A 9ST | (22.05.2024) Bosch Power ToolsItaliano | 25 u Utilizzare gli appositi dispositivi di protezione indivi- duali. Indossare sempre gli occhiali protettivi. L'im- piego, in condizioni appropriate, di dispositivi di protezio- ne quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni. u Evitare l’accensione involontaria dell’elettroutensile. Prima di collegare l’elettroutensile all’alimentazione di corrente e/o alla batteria, prima di prenderlo o tra- sportarlo, assicurarsi che sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’in- terruttore inserito, si vengono a creare situazioni perico- lose in cui possono verificarsi seri incidenti. u Prima di accendere l’elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accesso- rio oppure una chiave che si trovi in una parte rotante del- la macchina può provocare seri incidenti. u Evitare di assumere posture anomale. Mantenere ap- poggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l’elettrouten- sile in caso di situazioni inaspettate. u Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento. u Se l'utensile è dotato di un apposito attacco per dispo- sitivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati ed utilizzati in modo confor- me. L’utilizzo di un’aspirazione polvere può ridurre lo svi- lupparsi di situazioni pericolose dovute alla polvere. u Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e venga- no trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo. Trattamento accurato ed uso corretto degli elettroutensili u Non sottoporre l’elettroutensile a sovraccarico. Utiliz- zare l’elettroutensile adeguato per l'applicazione spe- cifica. Con un elettroutensile adatto si lavora in modo mi- gliore e più sicuro nell’ambito della sua potenza di presta- zione. u Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corret- ti. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. u Prima di eseguire eventuali regolazioni, sostituire ac- cessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla presa di corrente e/o to- gliere la batteria, se rimovibile. Tale precauzione evite- rà che l’elettroutensile possa essere messo in funzione in- volontariamente. u Riporre gli elettroutensili fuori della portata dei bam- bini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettrouten- sili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. u Eseguire la manutenzione degli elettroutensili e relat- vi accessori. Verificare la presenza di un eventuale di- sallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell’elettroutensile stesso. Se danneggiato, l'elettrou- tensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manu- tenzione è stata effettuata poco accuratamente. u Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. u Utilizzare sempre l’elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istru- zioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. u Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e con- trollare l'utensile in caso di situazioni inaspettate. Assistenza u Fare riparare l’elettroutensile da personale specializ- zato ed utilizzando solo parti di ricambio identiche. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. Avvertenze di sicurezza per roditrici u Afferrare e tenere l’elettroutensile dalle superfici iso- late dell’impugnatura qualora si eseguano operazioni in cui l’accessorio da taglio potrebbe venire a contatto con cavi elettrici nascosti o con il cavo di alimentazio- ne dell’elettroutensile stesso. Se l’accessorio da taglio entra in contatto con un cavo sotto tensione, la tensione potrebbe trasmettersi anche alle parti metalliche esposte dell’elettroutensile, provocando la folgorazione dell’utiliz- zatore. u L’elettroutensile non è adatto per l’impiego staziona- rio. Non deve per esempio essere stretto in una morsa o fissato su un banco da lavoro. u Indossare guanti protettivi durante il lavoro e prestare particolare attenzione al cavo di alimentazione. Ta- gliando le lamiere si producono bavature affilate su cui ci si può ferire oppure è possibile danneggiare il cavo di ali- mentazione. Bosch Power Tools 1 609 92A 9ST | (22.05.2024)26 | Italiano Descrizione del prodotto e dei servizi forniti Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avver- tenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità. Si prega di osservare le immagini nella prima parte delle istruzioni per l’uso. Utilizzo conforme Questo elettroutensile è previsto per l’esecuzione di tagli precisi di lamiere ed è adatto per tagli diritti, ritagli e tagli di curve strette. Componenti illustrati La numerazione dei componenti raffigurati è riferita all’illu- strazione dell’elettroutensile nella pagina con rappresenta- zione grafica. (1) Interruttore di avvio/arresto (2) Vite per portamatrice (3) Impugnatura (superficie di presa isolata) (4) O-ring (5) Portamatrice (6) Punzone (7) Matrice (8) Anello di gomma della vite a testa zigrinata (9) Vite a testa zigrinata per matrice Dati tecnici Roditrice GNA75-16 Codice prodotto 3601E294.. Potenza assorbita nominale W 750 Potenza erogata W 400 Numero di corse a vuoto n

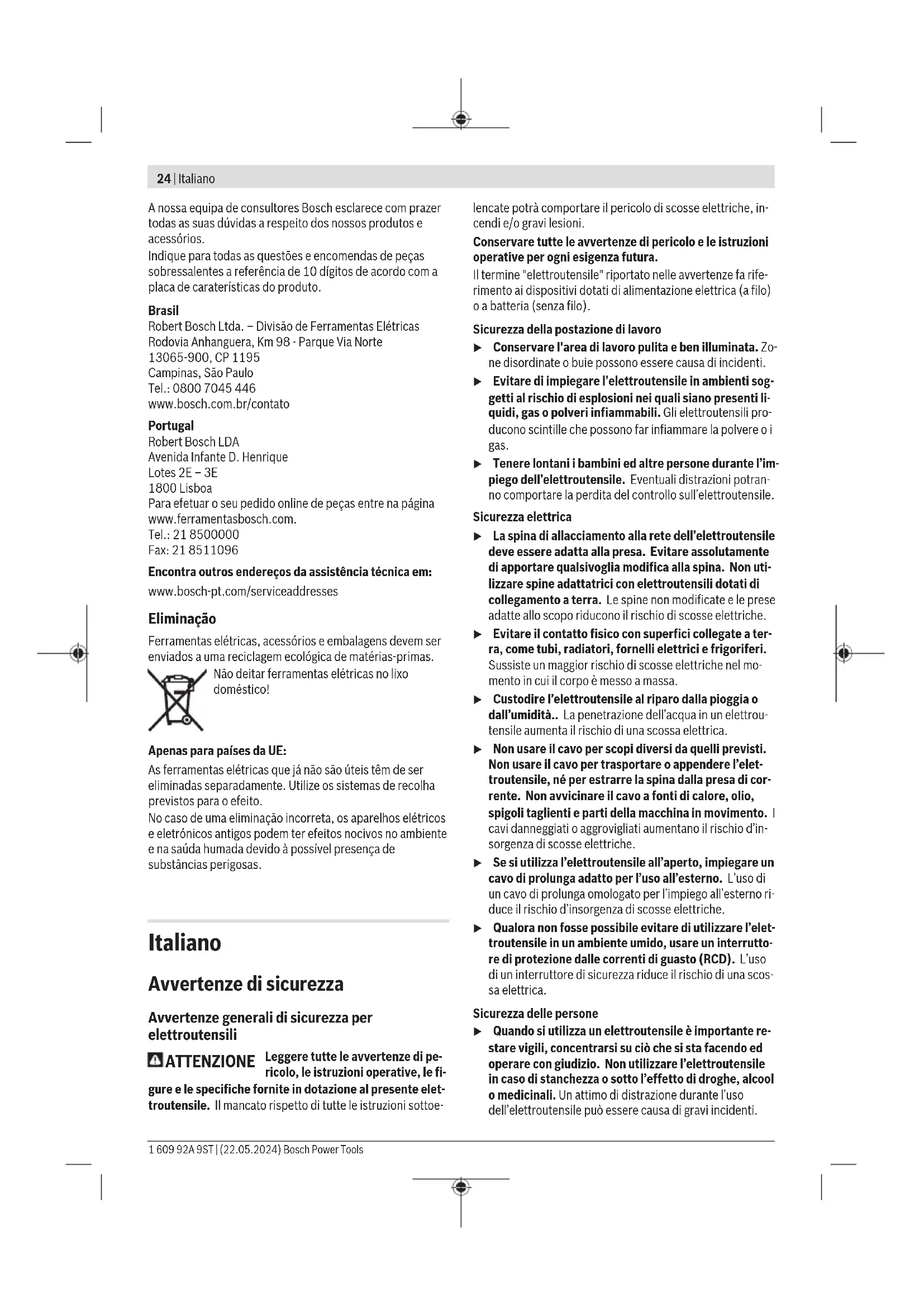

Numero di corse con carico min

Spessore massimo della la- miera da tagliare

mm 1,6 Larghezza di taglio mm 5 Raggio minimo di curvatura mm 40 Peso

kg 1,8 Classe di protezione

A) riferito a lamiere in acciaio fino a 400N/mm

B) Peso senza cavo di collegamento alla rete e senza spina di rete I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di versioni per Paesi specifici, tali dati potranno variare. I valori possono variare a seconda del prodotto ed essere soggetti a condizioni di impiego e ambientali. Per maggiori informazioni, consul- tare il sito www.bosch-professional.com/wac. Informazioni su rumorosità e vibrazioni Valori di emissione acustica rilevati conformemente a EN62841‑2‑8. Il livello di rumorosità ponderato A dell’elettroutensile è tipi- camente di: Livello di pressione acustica 93dB(A); Livello di potenza sonora 101dB(A). Grado d’incertezza K= 3dB. Indossare protezioni acustiche! Valori di oscillazione totali a

(somma vettoriale delle tre di- rezioni) e grado d’incertezza K, rilevati conformemente a EN62841‑2‑8:

Il livello di vibrazione ed il valore di emissione acustica indi- cati nelle presenti istruzioni sono stati rilevati conformemen- te ad una procedura di misurazione unificata e sono utilizza- bili per confrontare gli elettroutensili. Le stesse procedure sono idonee anche per una valutazione temporanea del livel- lo di vibrazione e dell’emissione acustica. Il livello di vibrazione ed il valore di emissione acustica sono riferiti agli impieghi principali dell’elettroutensile; qualora, tuttavia, l’elettroutensile venisse utilizzato per altre applica- zioni, oppure con accessori differenti o in caso di insufficien- te manutenzione, il livello di vibrazione ed il valore di emis- sione acustica potrebbero variare. Ciò potrebbe aumentare sensibilmente l’emissione di vibrazioni e l’emissione acustica sull’intero periodo di funzionamento. Per valutare con precisione i valori di vibrazione e di emissio- ne acustica, andranno considerati anche i periodi nei quali l’utensile sia spento, oppure acceso, ma non utilizzato. Ciò potrebbe ridurre sensibilmente l’emissione di vibrazioni e l’emissione acustica sull’intero periodo di funzionamento. Adottare misure di sicurezza supplementari per proteggere l’operatore dall’effetto delle vibrazioni: ad esempio, sottopo- nendo a manutenzione l’elettroutensile e gli utensili accesso- ri, mantenendo calde le mani e organizzando i vari processi di lavoro. Utilizzo Messa in funzione u Attenersi alla tensione di rete! La tensione riportata sul- la targhetta di identificazione dell’elettroutensile deve corrispondere alla tensione della rete elettrica di alimen- tazione. Avvio/arresto Per accendere l’elettroutensile, spingere l’interruttore di av- vio/arresto(1) in avanti, sino a rendere visibile il carattere I sull’interruttore. Per bloccare l’interruttore di avvio/arresto(1) premere inol- tre sulla parte anteriore dell’interruttore. Per spegnere l’elettroutensile, rilasciare l’interruttore di av- vio/arresto(1). Con l’interruttore di avvio/arresto bloccato premere sulla parte posteriore dell’interruttore e rilasciarlo. Cambio della direzione di taglio Per cambiare la direzione di taglio è possibile ruotare il portamatrice(5) rispettivamente di 90° in tre diverse posi- 1 609 92A 9ST | (22.05.2024) Bosch Power ToolsItaliano | 27 zioni. Non è possibile eseguire tagli seguendo la direzione all’indietro (verso la carcassa). Per ruotare il portamatrice(5) allentare la vite(2) finché non sia possibile ruotare il portamatrice. Ruotare il portamatrice di 90° rispetto all’asse longitudinale dell’elettroutensile, ver- so destra o verso sinistra. Accertarsi che la vite(2) si innesti nel foro sul portamatrice(5). Serrare saldamente la vite. Indicazioni operative u Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. u L’elettroutensile non è adatto per l’impiego staziona- rio. Non deve per esempio essere stretto in una morsa o fissato su un banco da lavoro. u Indossare guanti protettivi durante il lavoro e prestare particolare attenzione al cavo di alimentazione. Ta- gliando le lamiere si producono bavature affilate su cui ci si può ferire oppure è possibile danneggiare il cavo di ali- mentazione. u Attenzione con i trucioli derivanti dal taglio. I trucioli hanno punte affilate che possono provocare incidenti. Avvicinare l’elettroutensile al pezzo in lavorazione solo quan- do è in funzione. Impugnare l’elettroutensile sempre in posi- zione perpendicolare rispetto alla superficie delle lamiere ed evitare angolature improprie. Il taglio avviene durante il movimento verso il basso del pun- zone. Operare con l’elettroutensile spingendolo in modo uni- forme in direzione di taglio ed esercitando una leggera pres- sione. Un avanzamento eccessivo contribuisce a ridurre sen- sibilmente la durata degli utensili e può danneggiare l’elet- troutensile. L’elettroutensile lavora meglio se viene sollevato leggermen- te durante il taglio. Se il punzone dovesse bloccarsi durante l’operazione di taglio, spegnere l’elettroutensile, lubrificare il punzone e liberare la lamiera da ogni carico da sollecitazio- ne. Non intervenire mai con troppa forza perché si potrebbe- ro danneggiare il punzone e la matrice. Spessore massimo della lamiera da tagliare Lo spessore massimo delle lamiere da tagliare d max è subordi- nato alla resistenza del materiale in lavorazione. Tramite l’elettroutensile è possibile eseguire tagli diritti e precisi nelle lamiere fino agli spessori che seguono: Materiale resistenza max. (N/mm

max (mm) Acciaio 400 1,6

Dichiarazione di conformita

Dichiariamo sotto la nostra piena responsabilita che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti elencati di seguito, nonche alle seguenti Normative. Documentazione Tecnica presso: * Roditrice Codice prodotto
