NAUDOJIMO INSTRUKCIJA RS LED M1 STEINEL

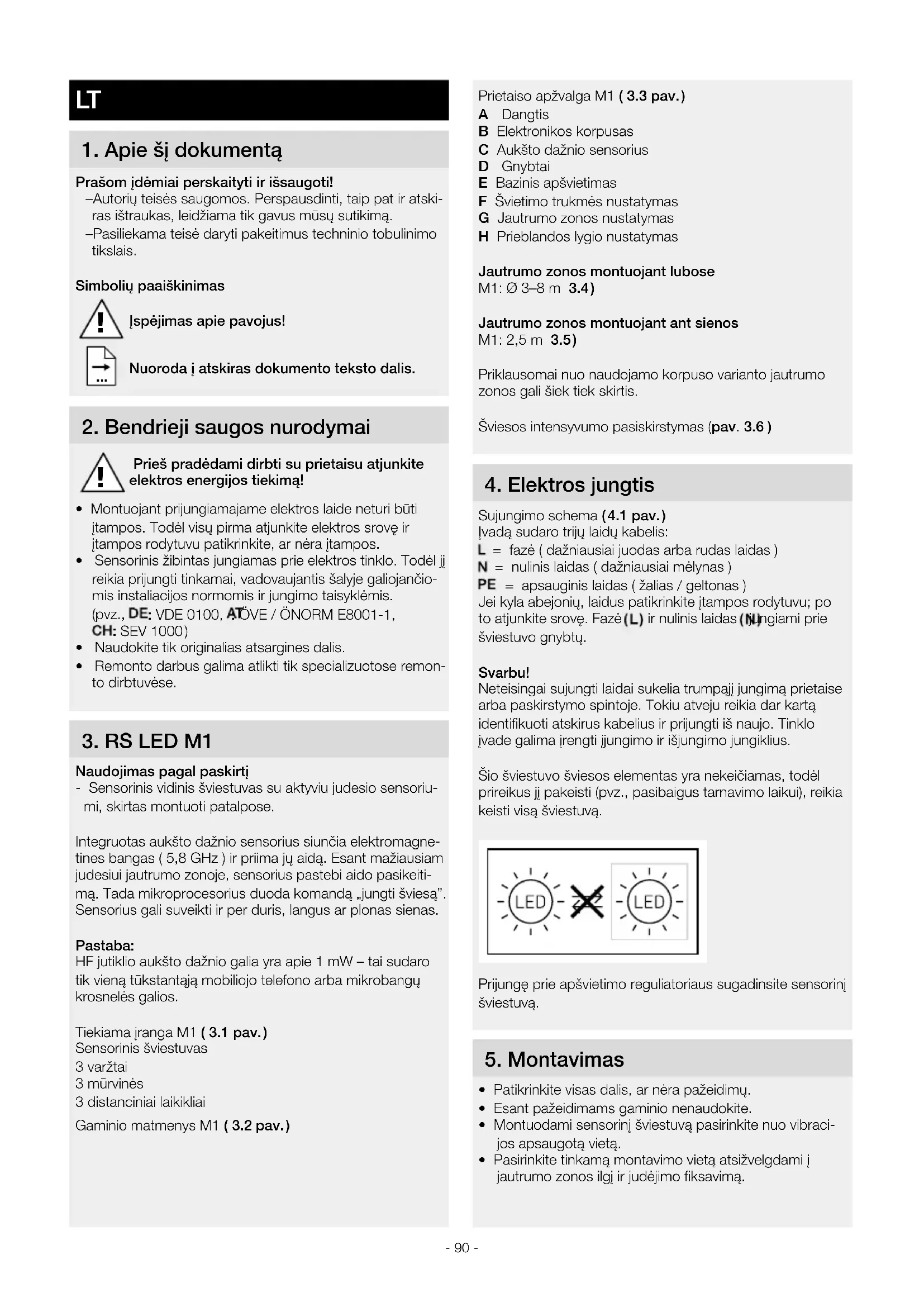

EE- 90 - Prietaiso apžvalga M1 ( 3.3pav. ) A Dangtis B Elektronikos korpusas C Aukšto dažnio sensorius D Gnybtai E Bazinis apšvietimas F Švietimo trukmės nustatymas G Jautrumo zonos nustatymas H Prieblandos lygio nustatymas Jautrumo zonos montuojant lubose M1: Ø 3–8 m 3.4 ) Jautrumo zonos montuojant ant sienos M1: 2,5 m 3.5 ) Priklausomai nuo naudojamo korpuso varianto jautrumo zonos gali šiek tiek skirtis. Šviesos intensyvumo pasiskirstymas (pav.3.6 )

Sujungimo schema ( 4.1pav. ) Įvadą sudaro trijų laidų kabelis: = fazė ( dažniausiai juodas arba rudas laidas ) = nulinis laidas ( dažniausiai mėlynas ) = apsauginis laidas ( žalias / geltonas ) Jei kyla abejonių, laidus patikrinkite įtampos rodytuvu; po to atjunkite srovę. Fazė ir nulinis laidas jungiami prie šviestuvo gnybtų. Svarbu! Neteisingai sujungti laidai sukelia trumpąjį jungimą prietaise arba paskirstymo spintoje. Tokiu atveju reikia dar kartą identifikuoti atskirus kabelius ir prijungti iš naujo. Tinklo įvade galima įrengti įjungimo ir išjungimo jungiklius. Šio šviestuvo šviesos elementas yra nekeičiamas, todėl prireikus jį pakeisti (pvz., pasibaigus tarnavimo laikui), reikia keisti visą šviestuvą. Prijungę prie apšvietimo reguliatoriaus sugadinsite sensorinį šviestuvą.

• Patikrinkite visas dalis, ar nėra pažeidimų.

• Esant pažeidimams gaminio nenaudokite.

• Montuodami sensorinį šviestuvą pasirinkite nuo vibraci- jos apsaugotą vietą.

• Pasirinkite tinkamą montavimo vietą atsižvelgdami į jautrumo zonos ilgį ir judėjimo fiksavimą.

1. Apie šį dokumentą

Prašom įdėmiai perskaityti ir išsaugoti! – Autorių teisės saugomos. Perspausdinti, taip pat ir atski- ras ištraukas, leidžiama tik gavus mūsų sutikimą. – Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais. Simbolių paaiškinimas

Įspėjimas apie pavojus!

Nuoroda į atskiras dokumento teksto dalis.

2. Bendrieji saugos nurodymai

Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą!

• Montuojant prijungiamajame elektros laide neturi būti įtampos. Todėl visų pirma atjunkite elektros srovę ir įtampos rodytuvu patikrinkite, ar nėra įtampos.

• Sensorinis žibintas jungiamas prie elektros tinklo. Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje galiojančio- mis instaliacijos normomis ir jungimo taisyklėmis. (pvz., : VDE0100, : ÖVE/ÖNORM E8001-1, : SEV1000 )

• Naudokite tik originalias atsargines dalis.

• Remonto darbus galima atlikti tik specializuotose remon- to dirbtuvėse.

Naudojimas pagal paskirtį - Sensorinis vidinis šviestuvas su aktyviu judesio sensoriu- mi, skirtas montuoti patalpose. Integruotas aukšto dažnio sensorius siunčia elektromagne- tines bangas ( 5,8 GHz ) ir priima jų aidą. Esant mažiausiam judesiui jautrumo zonoje, sensorius pastebi aido pasikeiti- mą. Tada mikroprocesorius duoda komandą „jungti šviesą”. Sensorius gali suveikti ir per duris, langus ar plonas sienas. Pastaba: HF jutiklio aukšto dažnio galia yra apie 1 mW – tai sudaro tik vieną tūkstantąją mobiliojo telefono arba mikrobangų krosnelės galios. Tiekiama įranga M1 ( 3.1pav. ) Sensorinis šviestuvas 3 varžtai 3 mūrvinės 3 distanciniai laikikliai Gaminio matmenys M1 ( 3.2 pav. ) !- 91 - Montavimo eiga

• Išjunkite elektros energijos tiekimą 4.1 )

• Pažymėkite gręžimo skyles 5.1 )

• Išgręžkite skyles ir įkiškite kaiščius5.2 )

• Potinkinis montavimas (pav.5.3 )

• Virštinkinis montavimas (pav.5.4 )

• Prijunkite jungiamuosius laidus5.5)

• Įjunkite elektros energijos tiekimą5.7 )

• Atlikite nustatymus 5.6 ) – Nustatymai ➔ "6. Veikimas“

• Uždėkite dangtelį (pav.5.7 )

Gamyklos nustatymas Švietimo trukmės nustatymas: 5 s Jautrumo zonos nustatymas: M1: maks. 8 m Prieblandos lygio nustatymas: 2000 liuksų Bazinis apšvietimas: IŠJ. Pritvirtinus korpusą ir prijungus elektros kabelius, šviestuvą galima įjungti. Atlikus šviestuvo prijungimą rankiniu būdu naudojantis tinklo jungikliu šviestuvas po 10 sekundžių išsijungia matavimams ir po to jį galima naudoti sensoriniu režimu. Dar kartą spausti tinklo jungiklio nebereikia. Funkcijos nustatymo reguliatoriai ( 6.1 pav. ) Švietimo trukmės nustatymas ( inercinio veikimo trukmė ) (6.1 pav./F ) Pageidaujamą šviestuvo švietimo trukmę galima nustatyti tolygiai maždaug nuo 5 sekundžių iki maks. 15 minučių. Kaskart užfiksavus judesį prieš pasibaigiant šiam laikui, laikmatis įsijungia iš naujo. Pastaba: kaskart šviestuvui išsijungus naujas judesys gali būti užfik- suotas tik maždaug po 1 sekundės. Tik pasibaigus šiam laikui šviestuvas užfiksavęs judesį vėl įjungs šviesą. Norint nustatyti jautrumo zoną ir patikrinti funkcijas reko- menduojama pasirinkti trumpiausią laiką. Jautrumo zonos ilgio nustatymas ( jautrumas ) ( 6.1 pav./G ) Jautrumo zonos ilgis – tai maždaug apskritimo formos projekcija ant žemės, kuri susiformuoja kaip jautrumo zona, kai montavimo vieta yra 2,50 m aukštyje – Nustatymo reguliatorius ties maksimalia reikšme = maksimalus jautrumo zonos ilgis – Nustatymo reguliatorius ties minimalia reikšme = mini- malus jautrumo zonos ilgis Prieblandos lygio nustatymas ( suveikimo slenkstis ) ( 6.1 pav./F ) Pageidaujamas šviestuvo suveikimo slenkstis nustatomas neribotai nuo maždaug 2 iki 2000 liuksų. – Nustatymo reguliatorius ties = dienos šviesos režimas ( nepriklauso nuo apšvietimo ) – Nustatymo reguliatorius ties = prieblandos režimas ( maždaug 2 liuksai ) Nustatant jautrumo zoną ir atliekant funkcijų patikrinimą dienos metu nustatymo reguliatorius turi būti nustatytas ties . Bazinis apšvietimas (pav. 6.1/E ) Bazinio apšvietimo funkcija suteikia galimybę apšvietimui naudoti maždaug 10 % šviesos galingumo, kai pasiekiama nustatyta apšvietimo reikšmė. Užfiksavus judesį jautrumo zonoje, apšvietimas nustatytam laikui įjungiamas 100%. Pasibaigus nustatytai trukmei šviesa visiškai išsijungia. Jeigu nustatyta apšvietimo reikšmė vis dar nepasiekta, vėl įjungiamas bazinis apšvietimas. – Nustatymo reguliatorius ties = bazinis apšvietimas ĮJ. – Nustatymo reguliatorius ties 0 = bazinis apšvietimas IŠJ. Bazinis apšvietimas yra ĮJUNGTAS, kai dar nepasiekiamas apšvietimo slenkstis. Esant suaktyvintam dienos šviesos režimui bazinis apšvietimas visada yra ĮJUNGTAS. Bazinis apšvietimas kas valandą išsijungia, kad pamatuotų aplinkos apšvietimo lygį. Po trumpo laiko bazinis apšvieti- mas vėl įsijungia. Pastovaus švietimo funkcija Jeigu sumontuotas pasirinktinis tinklo jungiklis, be įjungimo ir išjungimo funkcijų dar galimos nurodytos toliau. Pastovaus švietimo režimas ( 6.2 pav. ) 1 ) Pastovaus švietimo įjungimas: jungiklis 2×IŠJ. ir ĮJ. Šviestuve 4 valandoms įjungiama pastovaus švietimo funkcija. Paskui automatiškai vėl perjungiama į jutiklio režimą. 2 ) Pastovaus švietimo išjungimas: jungiklis 1×IŠJ. ir ĮJ. Šviestuvas išsijungia arba persijun- gia į sensorinį darbo režimą. Svarbu! Perjungimai turi būti atliekami 0,2–1 s diapazone.

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu. Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis! Tik ES šalims Remiantis galiojančia Europos Sąjungos Direktyva dėl elektros ir elektronikos įrangos atliekų ir jos perkėlimo į naci- onalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Svarbu: valdymo prietaisas nekeičiamas.

8. Atitikties deklaracija

„STEINEL Vertrieb GmbH“ pareiškia, kad RS LED M1 tipo radijo ryšio įrenginys atitinka direktyvą 2014/53/ES. Visą ES atitikties deklaracijos tekstą rasite šiuo adresu internete: www.steinel.de LT- 92 -

9. Gamintojo garantija

Šis „Steinel“ prietaisas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ su- teikia prietaisui garantiją. Garantinis laikotarpis – 36 mėne- siai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiū- ra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys. Garantija netaikoma susidėvinčioms da- lims, taip pat jei prietaisas sugenda dėl netinkamo naudoji- mo arba netinkamos priežiūros. Kitiems daiktams padary- ta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąs- kaita (pirkimo data ir pardavėjo antspaudu), tinkamai supa- kuotas atsiunčiamas į atitinkamą techninės priežiūros tar- nybos vietą. Remontas Pasibaigus garantinio aptarnavimo laikotarpiui arba esant ge- dimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausiame aptarnavimo centre. GAMINTOJO

10. Techniniai duomenys

) 8,80 W Šviesos srautas * M1: 759 lm Efektyvumas M1: 86 lm/W Budėjimo režimas (sensorius) („P

0,39 W Tinklo srovė 46,50mAAC Galios koeficientas 0,93 Spalvinė temperatūra 3.000 K (šiltai balta spalva) Spalvos atkūrimo indeksas R

=83 Vidutinis projektinis tarnavimo laikas L70B50 esant 25 °C: > 60 000 val. Spalvų nuoseklumas SDCM Pradinė reikšmė: 3 Šviesos intensyvumo pasiskirstymas

10015020025090°90°180° 30°30°150°150°60°120°60°120° cd / 1000 lm C0 / C180 C90 / C270 Aukšto dažnio technika 5,8 GHz (priklausomai nuo temperatūros reaguoja į mažiausią judesį) Apimties kampas 360° su 160° atverties kampu Siųstuvo galingumas Apie 1 mW Jautrumo zona Ø 3-8 m Švietimo trukmės nustatymas 5 s - 15 min. Prieblandos lygio nustatymas 2–2.000 liuksų Bazinis apšvietimas 10 % Saugos klasė IP 20 Apsaugos klasė II Aplinkos temperatūra Nuo -10 iki +40 °C Energinio veiksmingumo klasė Šiame gaminyje yra „F“ energinio veiksmingumo klasės šviesos šaltinis.- 93 - Sutrikimas Priežastis Ištaisymas Sensoriniame šviestuve nėra elek- tros srovės ■ Suveikė saugiklis, neįjungta, nutrauktas laidas ■ Tinklo įvade įvyko trumpasis jungimas ■ Išsijungė tinklo jungiklis ( jei yra ) ■ Įjunkite, pakeiskite saugiklį; įjunkite tin- klo jungiklį; įtampos tikrinimo prietaisu patikrinkite laidą ■ Patikrinkite jungtis ■ Įjunkite tinklo jungiklį Sensorinis šviestuvas neįsijungia ■ Neteisingai nustatytas prieblandos lygis ■ Tinklo jungiklis IŠJUNGTAS ■ Suveikė saugiklis ■ Nustatykite iš naujo ■ Įjunkite ■ Įjunkite, pakeiskite saugiklį; jeigu reikia, patikrinkite jungtį Sensorinis šviestuvas neišsijungia ■ Jautrumo zonoje fiksuojamas nuolatinis judesys ■ Patikrinkite veikimo zonos nustatymus Sensorinis šviestuvas įsijungia, nors judesio nebuvo ■ Šviestuvas sumontuotas netvirtai ■ Judesys buvo, tačiau sensorius jo ne- pažino ( judesys už sienos, judėjo mažas objektas arti lempos ir t. t. ) ■ Tvirtai sumontuokite korpusą ■ Patikrinkite veikimo zonos nustatymus Sensorinis šviestuvas neįsijungia esant judėjimui ■ Greiti judesiai nuslopinami siekiant sumažinti trikdžius arba nustatyta per maža jautrumo zona ■ Neteisingai nustatytas prieblandos lygis ■ Patikrinkite veikimo zonos nustatymus ■ Nustatykite iš naujo
