NÁVOD K OBSLUZE RS LED M1 STEINEL

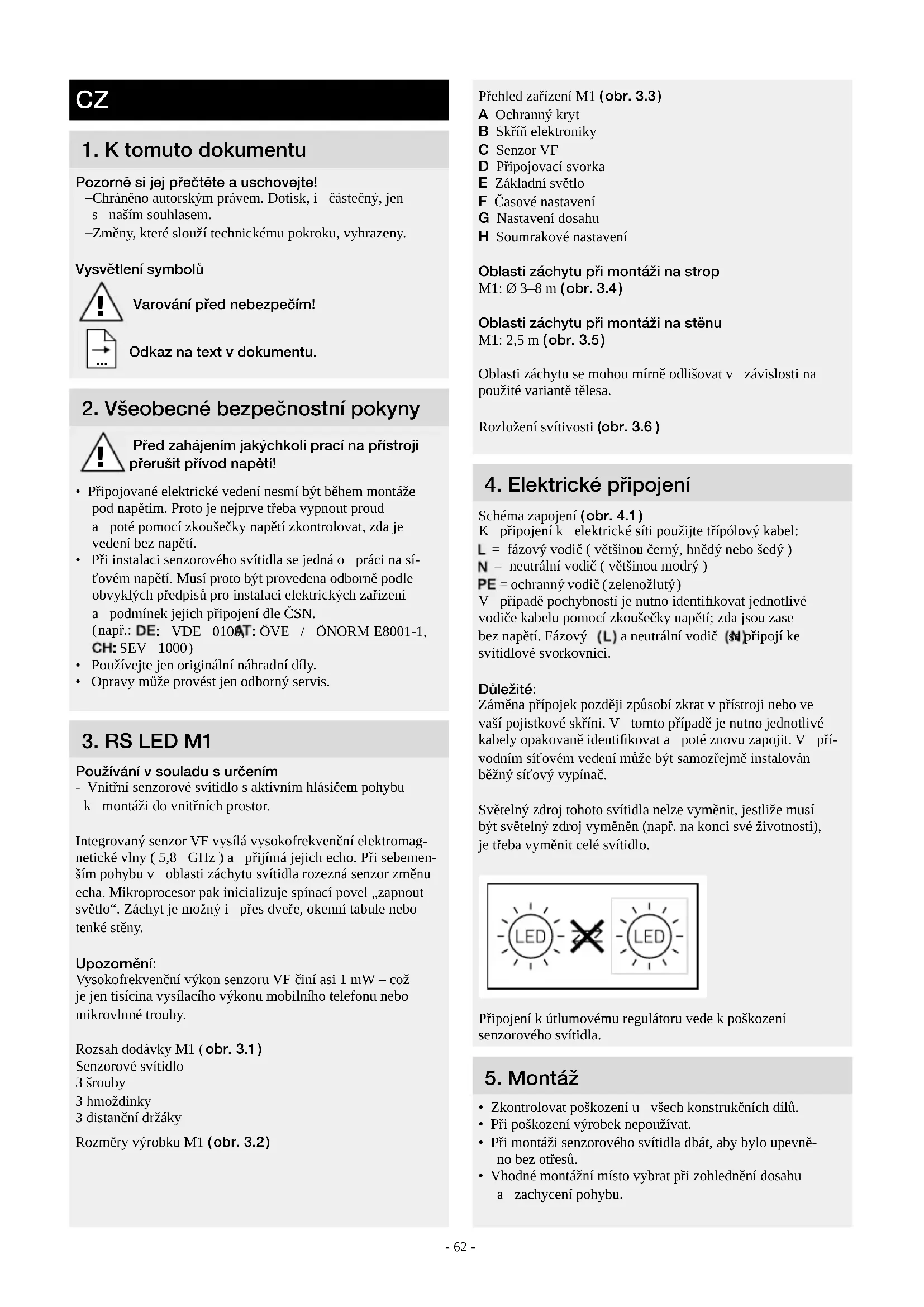

HU- 62 - Přehled zařízení M1 ( obr.3.3 ) A Ochranný kryt B Skříň elektroniky C Senzor VF D Připojovací svorka E Základní světlo F Časové nastavení G Nastavení dosahu H Soumrakové nastavení Oblasti záchytu při montáži na strop M1: Ø 3–8 m ( obr.3.4 ) Oblasti záchytu při montáži na stěnu M1: 2,5 m ( obr.3.5 ) Oblasti záchytu se mohou mírně odlišovat vzávislosti na použité variantě tělesa. Rozložení svítivosti (obr.3.6 )

4. Elektrické připojení

Schéma zapojení ( obr.4.1 ) Kpřipojení kelektrické síti použijte třípólový kabel: = fázový vodič ( většinou černý, hnědý nebo šedý ) = neutrální vodič ( většinou modrý ) = ochranný vodič ( zelenožlutý ) Vpřípadě pochybností je nutno identifikovat jednotlivé vodiče kabelu pomocí zkoušečky napětí; zda jsou zase bez napětí. Fázový a neutrální vodič se připojí ke svítidlové svorkovnici. Důležité: Záměna přípojek později způsobí zkrat v přístroji nebo ve vaší pojistkové skříni. Vtomto případě je nutno jednotlivé kabely opakovaně identifikovat apoté znovu zapojit. Vpří- vodním síťovém vedení může být samozřejmě instalován běžný síťový vypínač. Světelný zdroj tohoto svítidla nelze vyměnit, jestliže musí být světelný zdroj vyměněn (např. na konci své životnosti), je třeba vyměnit celé svítidlo. Připojení k útlumovému regulátoru vede k poškození senzorového svítidla.

• Zkontrolovat poškození uvšech konstrukčních dílů.

• Při poškození výrobek nepoužívat.

• Při montáži senzorového svítidla dbát, aby bylo upevně- no bez otřesů.

• Vhodné montážní místo vybrat při zohlednění dosahu azachycení pohybu.

Pozorně si jej přečtěte auschovejte! – Chráněno autorským právem. Dotisk, ičástečný, jen snaším souhlasem. – Změny, které slouží technickému pokroku, vyhrazeny. Vysvětlení symbolů

Varování před nebezpečím!

Odkaz na text vdokumentu.

2. Všeobecné bezpečnostní pokyny

Před zahájením jakýchkoli prací na přístroji přerušit přívod napětí!

• Připojované elektrické vedení nesmí být během montáže pod napětím. Proto je nejprve třeba vypnout proud apoté pomocí zkoušečky napětí zkontrolovat, zda je vedení bez napětí.

• Při instalaci senzorového svítidla se jedná opráci na sí- ťovém napětí. Musí proto být provedena odborně podle obvyklých předpisů pro instalaci elektrických zařízení apodmínek jejich připojení dle ČSN. ( např.: :VDE0100, : ÖVE/ÖNORM E8001-1, : SEV1000 )

• Používejte jen originální náhradní díly.

• Opravy může provést jen odborný servis.

Používání vsouladu surčením - Vnitřní senzorové svítidlo s aktivním hlásičem pohybu kmontáži do vnitřních prostor. Integrovaný senzor VF vysílá vysokofrekvenční elektromag- netické vlny ( 5,8GHz ) apřijímá jejich echo. Při sebemen- ším pohybu voblasti záchytu svítidla rozezná senzor změnu echa. Mikroprocesor pak inicializuje spínací povel „zapnout světlo“. Záchyt je možný ipřes dveře, okenní tabule nebo tenké stěny. Upozornění: Vysokofrekvenční výkon senzoru VF činí asi 1 mW – což je jen tisícina vysílacího výkonu mobilního telefonu nebo mikrovlnné trouby. Rozsah dodávky M1 ( obr.3.1 ) Senzorové svítidlo 3 šrouby 3 hmoždinky 3 distanční držáky Rozměry výrobku M1 ( obr.3.2 ) !- 63 - Postup při montáži

• Vypnout napájení elektrickým proudem (obr.4.1 )

• Vyznačit otvory kvrtání (obr.5.1 )

• Vyvrtat otvory avložit hmoždinky (obr.5.2 )

• Montáž u síťového přívodního vedení pod omítkou (obr.5.3 )

• Montáž u síťového přívodního vedení na omítku (obr.5.4)

• Připojit připojovací kabel (obr.5.5)

• Zapnout napájení elektrickým proudem (obr.5.7 )

• Provést nastavení (obr. 5.6 ) – Nastavení ➔ "6. Funkce“

• Nasazení ochranného krytu (obr.5.7 )

Nastavení zvýroby: Časové nastavení: 5 sekund Nastavení dosahu: M1: max. 8 m Soumrakové nastavení: 2000 lx Základní světlo: VYP Po kompletní montáži tělesa apřipojení ksíti může být sen- zorové svítidlo uvedeno do provozu. Při manuálním uvádění do provozu síťovým vypínačem se svítidlo pro dobu fáze měření po 10 sekundách vypne anásledovně je aktivní pro senzorový provoz. Opětovné stisknutí síťového vypínače není potřebné. Funkce otočného regulátoru ( obr.6.1 ) Časové nastavení ( doba doběhu ) ( obr. 6.1/F ) Požadovanou dobu, po kterou má být svítidlo zapnuto, je možno nastavit plynule vrozmezí od asi 5 sekund do max. 15 minut. Každým pohybem před uplynutím této doby budou znovu spuštěny automatické hodiny. Upozornění: Po každém vypnutí svítidla je opětovné zachycování po- hybu přerušeno asi na 1 sekundu. Teprve po uplynutí této doby může svítidlo při pohybu zase zapnout světlo. K nastavení oblasti záchytu a pro funkční test se doporuču- je nastavit nejkratší čas. Nastavení dosahu ( citlivost ) ( obr. 6.1/G ) Pod pojmem dosah je míněn přibližný kruhovitý průměr na zemi, který při montáži ve výšce 2,5 m vyplyne jako oblast záchytu. – Otočný regulátor nastavený na „maximální“ = max. dosah – Otočný regulátor nastavený na „minimální“ = min. dosah Soumrakové nastavení ( prahová reakční hodnota ) ( obr. 6.1/F ) Požadovanou prahovou reakční hodnotu svítidla je možno plynule nastavit vrozmezí asi 2 až 2000 lx. – Otočný regulátor nastavený na = provoz za denního světla ( nezávisle na jasu ) – Otočný regulátor nastavený na = soumrakový provoz ( asi 2 lx ) Při nastavování oblasti záchytu aprovádění funkční zkouš- ky za denního světla musí být otočný regulátor nastaven na . Funkce základního osvětlení (obr. 6.1/E ) Funkce základního světla umožňuje osvětlení se světelným výkonem asi 10 %, jestliže je dosaženo nastaveného jasu. Při pohybu v oblasti záchytu bude po nastavenou dobu svítit světlo se 100% jasem. Po uplynutí nastavené doby světlo úplně zhasne. Pokud by stále ještě mělo být dosaženo nastaveného jasu, základní světlo se zase zapne. – Otočný regulátor nastavený na = základní světlo ZAP – Otočný regulátor nastavený na 0 = základní světlo VYP Základní světlo je zapnuté, jestliže není dosaženo prahu světelnosti. U aktivního provozu za denního světla je základní světlo vždy zapnuté. Základní světlo se každou hodinu vypne ke změření jasu prostředí. Po krátké době se základní světlo zase zapne. Funkce trvalého osvětlení Je-li vpřívodním síťovém vedení zařazen volitelný síťový vy- pínač, jsou vedle jednoduchého zapínání avypínání možné inásledující funkce: Provoz trvalého osvětlení ( obr. 6.2 ) 1 ) Zapnutí trvalého osvětlení: vypínač 2×vyp. a zap. Svítidlo se na 4 hodiny nastaví na trvalé osvětlení. Poté opět automaticky přejde do senzorového provozu. 2 ) Vypnutí trvalého osvětlení: vypínač 1×vyp. a zap. Svítidlo zhasne, popř. přejde do senzorového provozu. Důležité: Spínání musí být provedeno v rozmezí od 0,2 do 1sekundy.

Elektrická zařízení, příslušenství a obaly by měly být odve- zeny k ekologickému opětovnému zhodnocení. Nevyhazujte elektrická zařízení do domovního odpadu! Jen pro země EU V souladu splatnou evropskou směrnicí oodpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána kekologickému opětovnému zhodnocení. Důležité: Provozní přístroj nelze vyměnit.

8. Prohlášení o shodě

Tímto společnost STEINEL Vertrieb GmbH prohlašuje, že typ rádiového zařízení RS LED M1 odpovídá směrnici 2014/53/EU. Úplný text prohlášení o shodě EU najdete na následující internetové adrese: www.steinel.de CZ- 64 -

Tento výrobek firmy Steinel je vyráběn smaximální pozor-ností věnovanou jeho funkčnosti abezpečnosti, které by-ly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž podrobil namátkové výstupní kontrole. Firma Steinel přebírá záruku za bezvadné provedení afunkčnost. Záru-ka se poskytuje vdélce 36 měsíců azačíná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou výrobní vady azávady zapříčiněné vadným materiálem, přičemž záruka spočívá vopravě nebo výměně chybného dílu dle našeho výběru. Záruka se nevztahuje na škody na dílech podléha-jících opotřebení, na škody avady zapříčiněné nesprávným zacházením nebo údržbou. Uplatňování dalších nároků následných škod na cizích věcech je vyloučeno.Záruka bude uznána jen tehdy, bude-li nedemontovaný pří-stroj dobře zabalen, přiložen krátký popis závady, pokladní stvrzenka nebo faktura (datum prodeje arazítko prodejny), poslán na adresu příslušného servisu. Servisní opravny:Po uplynutí záruční doby nebo v případě závad bez nároku na záruku se ve vašem nejbližším servisu zeptejte na mož-nost opravy.

10. Technické parametry

Rozměry (vך×h ) M1: 200×200×53 mm Síťové napětí 220−240V, 50/60HzPříkon (P ) 8,80 WSvětelný tok * M1: 759 lmEfektivnost M1: 86 lm/WStandby senzor (P ) 0,39 WSíťový proud 46,50mAACÚčiník 0,93Barevná teplota 3 000K (teplá bílá)Index reprodukce barev R =83Průměrná jmenovitá životnost L70B50 při 25°C: >60 000 hod.Konzistence barevSDCM počáteční hodnota: 3Rozložení svítivosti 10015020025090°90° 180°

30°30° 150°150° 60°120°60°120° cd / 1000 lm C0 / C180 C90 / C270 Technika VF 5,8GHz (nezávisle na teplotě reaguje na sebemenší pohyb)Úhel záchytu 360° s úhlem otevření 160°Vysílací výkon asi 1mWDosah záchytu Ø 3–8 mČasové nastavení 5 s – 15 minSoumrakové nastavení 2−2 000lx Základní světlo 10 %Krytí IP 20Třída ochrany IITeplota prostředí -10 až +40°C Třída energetické účinnosti Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti „F“.- 65 - Porucha Příčina Náprava Senzorové svítidlo bez napětí ■ Pojistka zareagovala, reflektor není zapnu- tý, přerušené vedení ■ Zkrat vpřívodním síťovém vedení ■ Eventuálně vypnutý stávající síťový vypínač ■ Zapnout, vyměnit pojistku; zapnout síťo- vý vypínač, zkontrolovat vedení pomocí zkoušečky napětí ■ Zkontrolovat připojení ■ Zapnout síťový vypínač Senzorové svítidlo nezapíná ■ Zvoleno nesprávné soumrakové nastavení ■ Síťový vypínač vpoloze VYPNUTO ■ Pojistka zareagovala ■ Znovu nastavit ■ Zapnout ■ Zapnout, vyměnit pojistku; popř. zkont- rolovat připojení Senzorové svítidlo nevypíná ■ Trvalý pohyb v oblasti záchytu ■ Zkontrolovat oblast Senzorové svítidlo zapíná bez patr- ného pohybu ■ Svítidlo není namontováno tak, aby bylo zabezpečeno proti pohybu ■ K pohybu došlo, ale nebyl rozeznán pozorovatelem ( pohyb za stěnou, pohyb malého objektu v bezprostřední blízkosti svítidla atd. ) ■ Pevně namontovat těleso ■ Zkontrolovat oblast Senzorové svítidlo při pohybu nezapíná ■ Kminimalizaci poruch jsou potlačeny rychlé pohyby nebo je nastavena příliš malá oblast záchytu ■ Zvoleno nesprávné soumrakové nastavení ■ Zkontrolovat oblast ■ Znovu nastavit

11. Provozní poruchy
