NÁVOD NA OBSLUHU RS LED M1 STEINEL

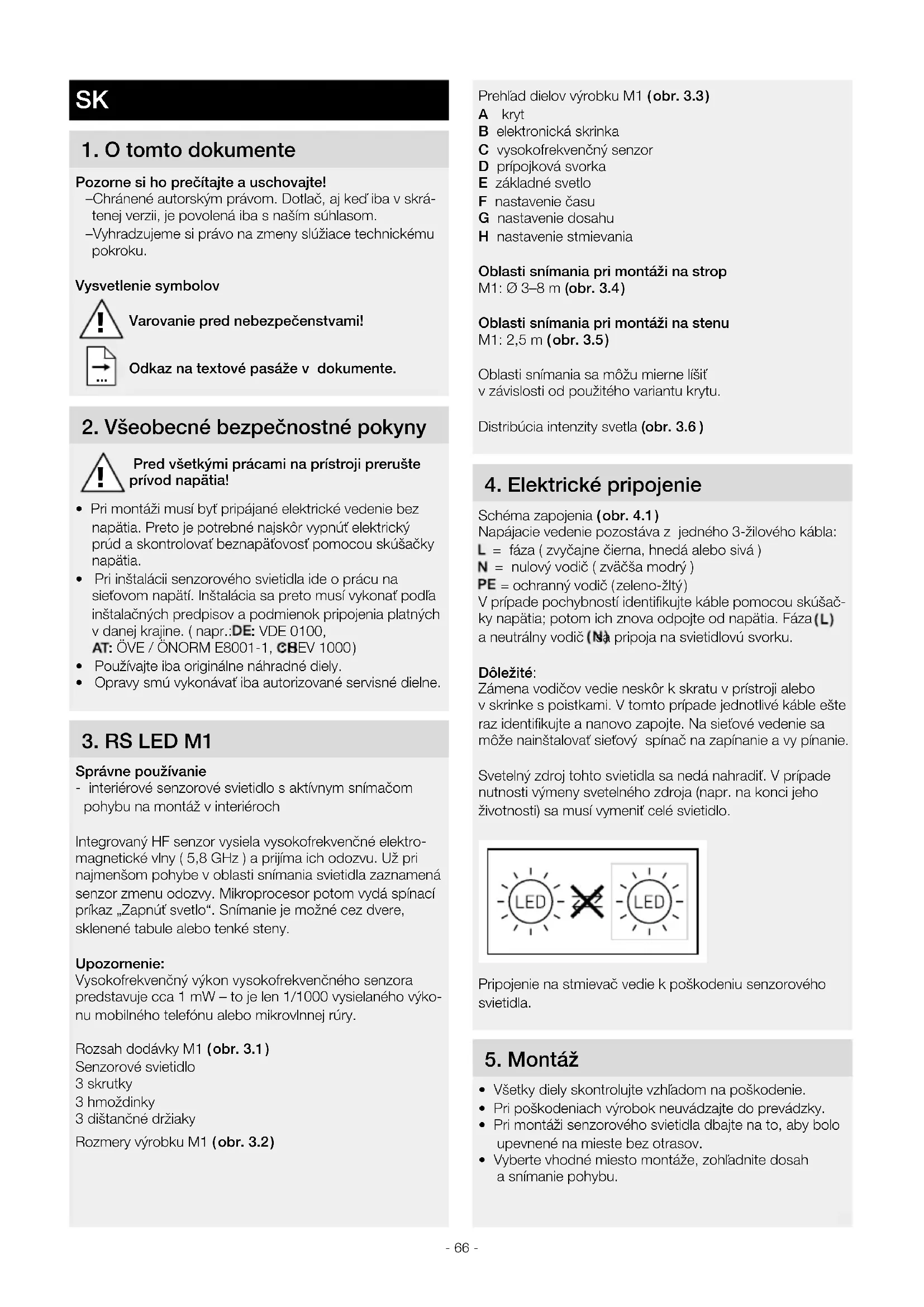

CZ- 66 - Prehľad dielov výrobku M1 ( obr.3.3 ) A kryt B elektronická skrinka C vysokofrekvenčný senzor D prípojková svorka E základné svetlo F nastavenie času G nastavenie dosahu H nastavenie stmievania Oblasti snímania pri montáži na strop M1: Ø 3–8 m (obr.3.4 ) Oblasti snímania pri montáži na stenu M1: 2,5 m ( obr.3.5 ) Oblasti snímania sa môžu mierne líšiť vzávislosti od použitého variantu krytu. Distribúcia intenzity svetla (obr.3.6 )

4. Elektrické pripojenie

Schéma zapojenia ( obr.4.1 ) Napájacie vedenie pozostáva z jedného 3-žilového kábla: = fáza ( zvyčajne čierna, hnedá alebo sivá ) = nulový vodič ( zväčša modrý ) = ochranný vodič ( zeleno-žltý ) V prípade pochybností identifikujte káble pomocou skúšač- ky napätia; potom ich znova odpojte od napätia. Fáza aneutrálny vodič sa pripoja na svietidlovú svorku. Dôležité: Zámena vodičov vedie neskôr k skratu v prístroji alebo vskrinke s poistkami. V tomto prípade jednotlivé káble ešte raz identifikujte a nanovo zapojte. Na sieťové vedenie sa môže nainštalovať sieťový spínač na zapínanie a vy pínanie. Svetelný zdroj tohto svietidla sa nedá nahradiť. V prípade nutnosti výmeny svetelného zdroja (napr. na konci jeho životnosti) sa musí vymeniť celé svietidlo. Pripojenie na stmievač vedie k poškodeniu senzorového svietidla.

• Všetky diely skontrolujte vzhľadom na poškodenie.

• Pri poškodeniach výrobok neuvádzajte do prevádzky.

• Pri montáži senzorového svietidla dbajte na to, aby bolo upevnené na mieste bez otrasov.

• Vyberte vhodné miesto montáže, zohľadnite dosah asnímanie pohybu.

Pozorne si ho prečítajte a uschovajte! – Chránené autorským právom. Dotlač, aj keď iba v skrá- tenej verzii, je povolená iba s naším súhlasom. – Vyhradzujeme si právo na zmeny slúžiace technickému pokroku. Vysvetlenie symbolov

Pred všetkými prácami na prístroji prerušte prívod napätia!

• Pri montáži musí byť pripájané elektrické vedenie bez napätia. Preto je potrebné najskôr vypnúť elektrický prúd a skontrolovať beznapäťovosť pomocou skúšačky napätia.

• Pri inštalácii senzorového svietidla ide o prácu na sieťovom napätí. Inštalácia sa preto musí vykonať podľa inštalačných predpisov a podmienok pripojenia platných vdanej krajine. ( napr.: :VDE0100, : ÖVE/ÖNORM E8001-1, : SEV1000 )

• Používajte iba originálne náhradné diely.

• Opravy smú vykonávať iba autorizované servisné dielne.

Správne používanie - interiérové senzorové svietidlo s aktívnym snímačom pohybu na montáž v interiéroch Integrovaný HF senzor vysiela vysokofrekvenčné elektro- magnetické vlny ( 5,8 GHz ) a prijíma ich odozvu. Už pri najmenšom pohybe v oblasti snímania svietidla zaznamená senzor zmenu odozvy. Mikroprocesor potom vydá spínací príkaz „Zapnúť svetlo“. Snímanie je možné cez dvere, sklenené tabule alebo tenké steny. Upozornenie: Vysokofrekvenčný výkon vysokofrekvenčného senzora predstavuje cca 1mW – to je len 1/1000 vysielaného výko- nu mobilného telefónu alebo mikrovlnnej rúry. Rozsah dodávky M1 ( obr.3.1 ) Senzorové svietidlo 3 skrutky 3 hmoždinky 3 dištančné držiaky Rozmery výrobku M1 ( obr.3.2 ) !- 67 - Montážny postup

• Montáž pri prípojnom podomietkovom vedení (obr.5.3 )

• Montáž pri prípojnom nadomietkovom vedení (obr.5.4 )

• Pripojte prípojný kábel. (obr.5.5 )

Nastavenie z výroby: Nastavenie času: 5 sekúnd Nastavenie dosahu: M1: max. 8 m Nastavenie stmievania: 2000 lx Základné svetlo: VYP Po montáži telesa a pripojení na sieť sa môže senzorové svietidlo uviesť do prevádzky. Pri manuálnom uvedení svie- tidla do prevádzky pomocou sieťového spínača sa svietidlo vypne kvôli fáze zamerania po 10 sekundách a následne je aktívne pre senzorovú prevádzku. Opätovné stlačenie sieťového spínača nie je potrebné. Funkcia nastavovacieho regulátora ( obr.6.1 ) Nastavenie času ( doba dobehu ) ( obr. 6.1/F ) Požadovaná doba svietenia svietidla sa môže plynulo nastaviť od cca 5s do max. 15min. Každým zazna- menaným pohybom pred uplynutím tohto času sa odpočítavanie doby svietenia začne odznovu. Upozornenie: Po každom vypnutí svietidla je opätovné snímanie pohybu prerušené na cca 1sekundu. Až po uplynutí tohto času môže svietidlo pri pohybe opäť zapnúť svetlo. Pri nastavovaní oblasti snímania a za účelom testu funkč- nosti sa odporúča nastaviť najkratší čas. Nastavenie dosahu ( citlivosť ) ( obr. 6.1/G ) Pod pojmom dosah sa rozumie približne kruhový priemer na podlahe, ktorý vznikne pri montáži vo výške 2,5 m a vytvorí tak oblasť snímania. – nastavovací regulátor max. = max. dosah – nastavovací regulátor min. = min. dosah Nastavenie stmievania ( prahu citlivosti ) ( obr. 6.1/F ) Požadovaný prah citlivosti svietidla sa môže plynulo nastaviť od cca 2 do 2000 lx. – nastavovací regulátor nastavený na = prevádzka pri dennom svetle ( nezávisle od jasu ) – nastavovací regulátor nastavený na = režim stmievania ( cca 2 lx ) Pri nastavovaní oblasti snímania a za účelom testu funkč- nosti pri dennom svetle musí byť nastavovací regulátor nastavený na . Funkcia základného svetla (obr. 6.1/E Funkcia základného svetla umožňuje osvetlenie na úrovni cca 10 % svetelného výkonu, keď sa dosiahne nastavená hodnota svetlosti. V prípade pohybu v oblasti snímania sa svetlo zapne na nastavený čas so 100 % svetlosťou. Po uplynutí nastaveného času sa svetlo úplne vypne. Ak je nastavená hodnota jasu stále dosiahnutá, základné svetlo sa znova zapne. – Nastavovací regulátor nastavený na = základné svetlo ZAP – Nastavovací regulátor nastavený na 0 = základné svetlo VYP Základné svetlo je zapnuté, keď nie je dosiahnutá úroveň jasu. Pri aktivovanej prevádzke pri dennom svetle je základné svetlo vždy zapnuté. Základné svetlo sa vypne každú hodinu, aby zmeralo svetlosť okolia. Po krátkej dobe sa základné svetlo znova zapne. Funkcia trvalého svetla Ak sa knapájaciemu vedeniu namontuje voliteľný sieťový spínač, sú okrem jednoduchého zapnutia a vypnutia mož- né nasledujúce funkcie: Režim trvalého svetla ( obr. 6.2 ) 1 ) zapnutie trvalého svetla: spínač 2×VYP a ZAP. Svietidlo sa na 4 hodiny nastaví na trvalé svetlo. Následne sa automaticky znovu prepne do senzorovej prevádzky. 2 ) vypnutie trvalého svetla: spínač 1×VYP a ZAP. Svietidlo sa vypne, resp. prejde do senzorovej prevádzky. Dôležité: Jednotlivé spínania sa musia vykonať v rozmedzí od 0,2 do 1sekundy.

Elektrické zariadenia, príslušenstvo a obaly odovzdajte na ekologickú recykláciu. Elektrické zariadenia nevyhadzujte do komunálne- ho odpadu! Iba pre krajiny EÚ Podľa platnej európskej smernice oodpade zelektrických a elektronických zariadení a jej implementácie do národnej legislatívy sa musia nepoužívané elektrické a elektronické zariadenia zbierať separovane a odovzdať na ekologickú recykláciu. Upozornenie: Prevádzkový prístroj sa nedá vymeniť. SK- 68 -

8. Vyhlásenie o zhode

Týmto spoločnosť STEINEL Vertrieb GmbH vyhlasuje, že typ rádiového zariadenia RS LED M1 zodpovedá smer-nici 2014/53/EÚ. Úplné znenie EÚ vyhlásenia o zhode je dostupné na nasledujúcej internetovej adrese: www.steinel.de

Tento výrobok spoločnosti Steinel bol vyrobený s maximál-nou dôslednosťou, skontrolovaný z hľadiska funkčnosti a bezpečnosti podľa platných predpisov a následne podro-bený náhodnej kontrole. Spoločnosť Steinel preberá záruku za bezchybný stav a funkčnosť. Záručná doba je 36mesia-cov a začína plynúť dňom predaja spotrebiteľovi. Odstrá-nime nedostatky, ktoré vyplývajú z chyby materiálu alebo výrobnej chyby, záručné plnenie sa uskutočňuje opravou alebo výmenou chybných dielov podľa nášho uváženia. Záručné plnenie sa nevzťahuje na poškodenie opotrebova-teľných dielov ani na škody a nedostatky, ktoré vzniknú ne-správnym zaobchádzaním alebo údržbou. Ďalšie následné škody na cudzích objektoch sú zo záruky vylúčené.Záruka je platná len vtedy, ak sa nerozobraný prístroj skrátkym popisom chyby spolu s pokladničným dokladom alebo faktúrou (dátum kúpy a pečiatka predajcu) zašle riad-ne zabalený do príslušného servisu.Servis pre opravy:Po uplynutí záručnej doby alebo v prípade chýb, na ktoré sa nevzťahuje záruka, sa o možnosti opravy informujte na najbližšej servisnej stanici.

Rozmery (V׊×H) M1: 200×200×53 mm Sieťové napätie 220–240V, 50/60HzPríkon (P ) 8,80 WSvetelný tok * M1: 759 lmEfektívnosť M1: 86 lm/WStandby senzor (P ) 0,39 WSieťový prúd 46,50mAACFaktor výkonu 0,93Teplota farby 3 000 K (teplá biela)Index reprodukcie farieb R =83Priemerná dimenzovaná životnosť L70B50 pri 25°C: >60 000 hod.Konzistencia farieb SDCM počiatočná hodnota: 3Distribúcia intenzity svetla 10015020025090°90°180° 30°30° 150°150° 60°120°60°120° cd / 1000 lm C0 / C180 C90 / C270 VF technológia 5,8 GHz (reaguje v závislosti od teploty na najmenšie pohyby)Uhol dosahu 360° s uhlom otvorenia 160°Vysielací výkon cca 1 mWDosah snímania Ø 3–8mNastavenie času 5 s – 15 min.Nastavenie stmievania/svitania 2 – 2 000 lx Základné svetlo 10 %Krytie IP 20Trieda ochrany IITeplota okolia -10 až +40°C Trieda energetickej účinnosti Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti „F“.- 69 - Porucha Príčina Riešenie Senzorové svietidlo bez napätia ■ aktivovala sa poistka, nezapnuté, vedenie prerušené ■ skrat na sieťovom prívodnom vedení ■ prípadne zabudovaný sieťový spínač je vypnutý ■ zapnúť poistku, vymeniť, zapnúť sieťový spínač, skontrolovať vedenie pomocou skúšačky napätia ■ skontrolovať prípojky ■ zapnúť sieťový spínač Senzorové svietidlo sa nezapína ■ nastavenie stmievanie je nesprávne zvolené ■ sieťový spínač je vypnutý ■ aktivovala sa poistka ■ znovu nastaviť ■ zapnúť ■ zapnúť poistku, vymeniť, príp. skontro- lovať pripojenie Senzorové svietidlo sa nevypína ■ trvalý pohyb v oblasti snímania ■ skontrolovať oblasť Senzorové svietidlo sa zapína bez viditeľného pohybu ■ svietidlo nie je namontované so zabezpe- čením proti pohybu ■ pohyb sa uskutočnil, ale pozorovateľ ho nerozpoznal ( pohyb za stenou, pohyb malého objektu v bezprostrednej blízkosti svietidla atď. ) ■ pevne namontovať teleso ■ skontrolovať oblasť Senzorové svietidlo sa nezapína napriek pohybu ■ rýchle pohyby sú potlačené kvôli minima- lizovaniu porúch alebo je oblasť snímania nastavená ako príliš malá ■ nastavenie stmievanie je nesprávne zvo- lené ■ skontrolovať oblasť ■ znovu nastaviť
