GEBRUIKSAANWIJZING RS LED M1 STEINEL

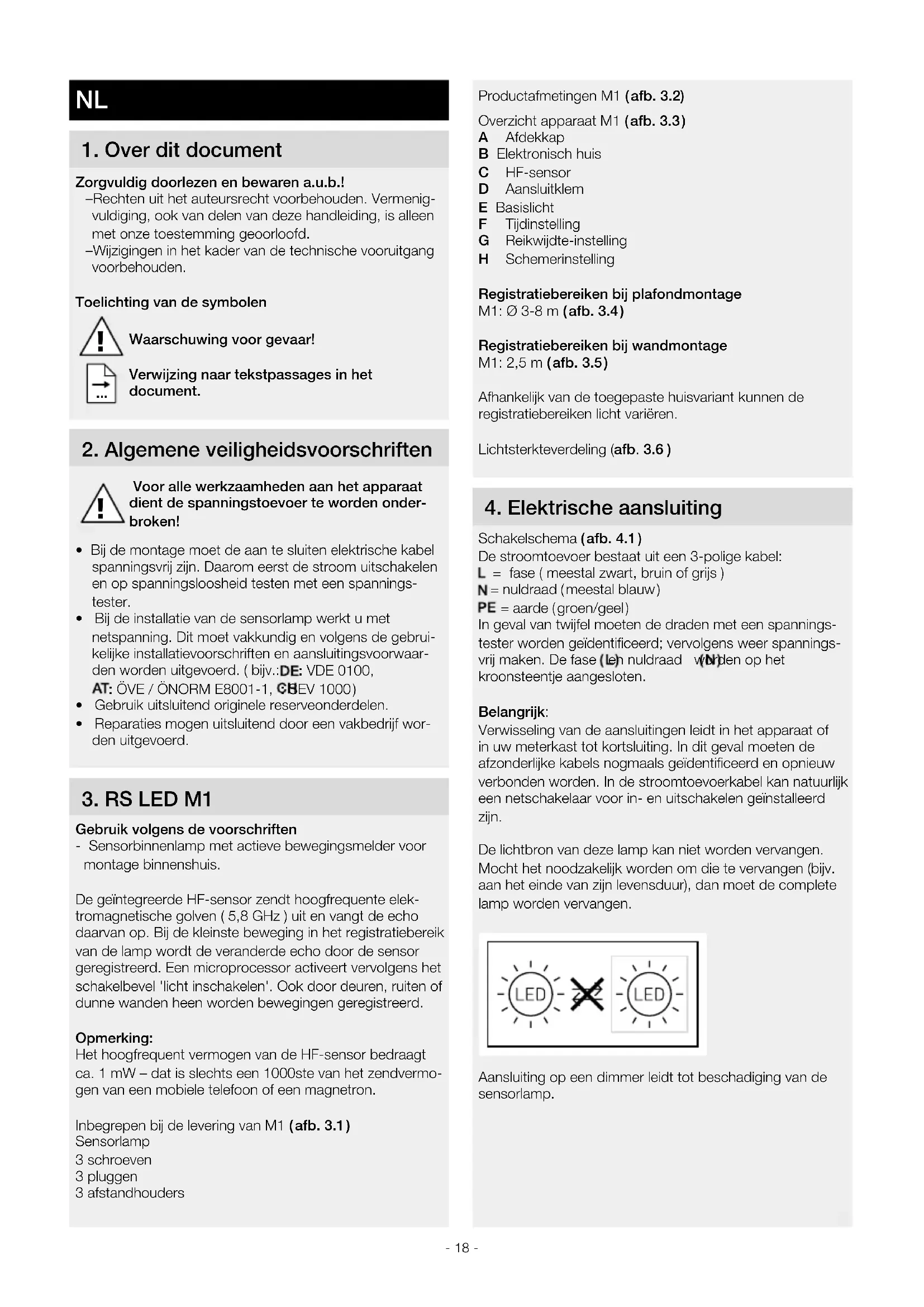

FR- 18 - Productafmetingen M1 ( afb.3.2) Overzicht apparaat M1 ( afb.3.3 ) A Afdekkap B Elektronisch huis C HF-sensor D Aansluitklem E Basislicht F Tijdinstelling G Reikwijdte-instelling H Schemerinstelling Registratiebereiken bij plafondmontage M1: Ø 3-8 m ( afb.3.4 ) Registratiebereiken bij wandmontage M1: 2,5 m ( afb.3.5 ) Afhankelijk van de toegepaste huisvariant kunnen de registratiebereiken licht variëren. Lichtsterkteverdeling (afb.3.6 )

4. Elektrische aansluiting

Schakelschema ( afb.4.1 ) De stroomtoevoer bestaat uit een 3-polige kabel: = fase ( meestal zwart, bruin of grijs ) = nuldraad ( meestal blauw ) = aarde ( groen/geel ) In geval van twijfel moeten de draden met een spannings- tester worden geïdentificeerd; vervolgens weer spannings- vrij maken. De fase en nuldraad worden op het kroonsteentje aangesloten. Belangrijk: Verwisseling van de aansluitingen leidt in het apparaat of in uw meterkast tot kortsluiting. In dit geval moeten de afzonderlijke kabels nogmaals geïdentificeerd en opnieuw verbonden worden. In de stroomtoevoerkabel kan natuurlijk een netschakelaar voor in- en uitschakelen geïnstalleerd zijn. De lichtbron van deze lamp kan niet worden vervangen. Mocht het noodzakelijk worden om die te vervangen (bijv. aan het einde van zijn levensduur), dan moet de complete lamp worden vervangen. Aansluiting op een dimmer leidt tot beschadiging van de sensorlamp.

Zorgvuldig doorlezen en bewaren a.u.b.! – Rechten uit het auteursrecht voorbehouden. Vermenig- vuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. – Wijzigingen in het kader van de technische vooruitgang voorbehouden. Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onder- broken!

• Bij de montage moet de aan te sluiten elektrische kabel spanningsvrij zijn. Daarom eerst de stroom uitschakelen en op spanningsloosheid testen met een spannings- tester.

• Bij de installatie van de sensorlamp werkt u met netspanning. Dit moet vakkundig en volgens de gebrui- kelijke installatievoorschriften en aansluitingsvoorwaar- den worden uitgevoerd. ( bijv.: :VDE0100, : ÖVE/ÖNORM E8001-1, : SEV1000 )

• Gebruik uitsluitend originele reserveonderdelen.

• Reparaties mogen uitsluitend door een vakbedrijf wor- den uitgevoerd.

Gebruik volgens de voorschriften - Sensorbinnenlamp met actieve bewegingsmelder voor montage binnenshuis. De geïntegreerde HF-sensor zendt hoogfrequente elek- tromagnetische golven ( 5,8 GHz ) uit en vangt de echo daarvan op. Bij de kleinste beweging in het registratiebereik van de lamp wordt de veranderde echo door de sensor geregistreerd. Een microprocessor activeert vervolgens het schakelbevel 'licht inschakelen'. Ook door deuren, ruiten of dunne wanden heen worden bewegingen geregistreerd. Opmerking: Het hoogfrequent vermogen van de HF-sensor bedraagt ca. 1 mW – dat is slechts een 1000ste van het zendvermo- gen van een mobiele telefoon of een magnetron. Inbegrepen bij de levering van M1 ( afb.3.1 ) Sensorlamp 3 schroeven 3 pluggen 3 afstandhouders !- 19 -

• Alle onderdelen controleren op beschadigingen.

• Neem het product bij beschadigingen niet in gebruik.

• Bij de montage van de sensorlamp moet erop worden gelet, dat deze trillingsvrij wordt bevestigd.

• Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsregistratie. Montagestappen

• Stroomtoevoer uitschakelen (afb.4.1 )

• Montage bij kabels in de muur (afb.5.3)

• Montage bij kabels op de muur (afb.5.4)

• Aansluitkabel aansluiten (afb.5.5 )

• Stroomtoevoer inschakelen (afb.5.7 )

• Instellingen uitvoeren (afb. 5.6) – Instellingen ➔ '6. Werking'

• Afdekkap plaatsen (afb.5.7 )

Fabrieksinstellingen: Tijdinstelling: 5 seconden Reikwijdte-instelling: M1: max. 8 m Schemerinstelling: 2.000 lux Basislicht: UIT Nadat de behuizing gemonteerd en de netaansluiting uitge- voerd is, kan de sensorlamp in gebruik worden genomen. Wanneer de lamp handmatig met de lichtschakelaar wordt ingeschakeld, schakelt die voor de inmeetfase na 10sec. uit en is vervolgens actief voor de sensormodus. Het op- nieuw activeren van de netschakelaar is niet nodig. Functie instelknopje ( afb.6.1 ) Tijdinstelling ( nalooptijd ) ( afb. 6.1/F ) De gewenste brandduur van de lamp kan traploos van ca. 5 seconden tot max. 15 minuten worden ingesteld. De tijdklok wordt door iedere geregistreerde beweging voor afloop van deze tijd opnieuw gestart. Opmerking: Na iedere uitschakeling van de lamp is een hernieuwde be- wegingsregistratie gedurende ca. 1 seconde niet mogelijk. Pas na afloop van deze tijd zal de lamp bij beweging weer licht inschakelen. Bij de instelling van het registratiebereik en voor de functie- controle raden wij aan de kortste tijd in te stellen. Reikwijdte-instelling ( gevoeligheid ) ( afb. 6.1/G ) Met het begrip reikwijdte wordt de ongeveer ronde cirkel op de grond bedoeld, die als registratiebereik ontstaat bij montage op 2,5 m hoogte. – Instelknopje maximaal = max. reikwijdte – Instelknopje minimaal = min. reikwijdte Schemerinstelling ( drempelwaarde ) ( afb. 6.1/F ) De gewenste drempelwaarde kan traploos van ca. 2 tot 2000 lux worden ingesteld. – Instelknopje op = daglichtstand ( onafhankelijk van de lichtsterkte ) – Instelknopje op = schemerstand ( ca. 2 lux ) Bij de instelling van het registratiebereik en voor de functie- test bij daglicht moet de instelknop op staan. Basislichtfunctie (afb. 6.1/E ) Met de basislichtfunctie is het mogelijk om naar ca. 10% van het lichtvermogen over te schakelen wanneer de inge- stelde lichtwaarde wordt bereikt. Door een beweging in het registratiebereik wordt het licht gedurende de ingestelde tijd op 100% lichtsterkte overge- schakeld. Na afloop van de ingestelde tijd schakelt het licht weer he- lemaal uit. Indien de ingestelde lichtwaarde nog steeds niet is bereikt, wordt de basisverlichting weer ingeschakeld. – Instelknopje op = basisverlichting AAN – Instelknopje op 0 = basisverlichting UIT Het basislicht is AAN, wanneer de drempelwaarde van de lichtsterkte niet wordt gehaald. Bij geactiveerde daglichtstand is de basisverlichting altijd AAN. De basisverlichting schakelt ieder uur uit, om de omgevingslichtsterkte te meten. Na korte tijd schakelt de basisverlichting weer in. Permanente verlichting Als er een optionele netschakelaar in de kabel gemonteerd wordt, zijn naast het eenvoudige in- en uitschakelen ook de volgende functies mogelijk: Permanente verlichting ( afb. 6.2 ) 1 ) Permanente verlichting inschakelen: schakelaar 2×UIT en AAN. De lamp wordt 4 uur lang permanent ingeschakeld. Vervolgens schakelt de lamp automatisch weer over op sensormodus. 2 ) Permanente verlichting uitschakelen: schakelaar 1×UIT en AAN. De lamp gaat uit resp. schakelt over op sensormodus. Belangrijk: De schakelingen moeten snel worden uitgevoerd, ca. 0,2 tot 1seconde na elkaar.

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden. Doe elektrische apparaten niet bij het huisvuil! Alleen voor EU-landen Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implemen- tatie in nationaal recht, dienen niet langer bruikbare elektri- sche apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden. Belangrijk: de regelaar kan niet worden vervangen. NL- 20 -

8. Conformiteitsverklaring

Hiermee verklaart de firma STEINEL Vertrieb GmbH, dat de draadloze installatie RS LED M1 aan richtlijn 2014/53/EU voldoet. De volledige tekst van de EU-conformiteitsver-klaring is beschikbaar onder het volgende internetadres: www.steinel.de

Dit Steinel-product is met grote zorgvuldigheid gefabriceerd, getest op goede werking en veiligheid volgens de geldende voorschriften en vervolgens steekproefsgewijs gecontroleerd. Steinel verleent garantie op de storingvrije werking. De garan-tietermijn bedraagt 36 maanden en gaat in op de datum van aanschaf door de klant. Wij verhelpen gebreken die berusten op materiaal- of productiefouten. De garantie bestaat uit re-paratie of vernieuwen van de defecte onderdelen, door ons te beoordelen. Garantie vervalt bij schade aan onderdelen, die aan slijtage onderhevig zijn en bij schade of gebreken, die door ondeskundig gebruik of onderhoud ontstaan. Schade aan andere voorwerpen is uitgesloten van garantie.De garantie wordt alleen verleend wanneer het niet-gede-monteerde apparaat met korte storingsbeschrijving, kassa-bon of rekening (koopdatum en winkelierstempel), goed ver-pakt naar het desbetreende serviceadres wordt gestuurd.Reparatieservice:Na afloop van de garantieduur of bij gebreken die niet onder de garantie vallen, kunt u het dichtstbijzijnde ser-viceadres naar de mogelijkheden van een reparatie vragen.

Afmetingen ( H×B×D ) M1: 200×200×53 mm Netspanning 220-240 V, 50/60 HzOpgenomen vermogen (P ) 8,80 WLichtstroom * M1: 759 lmEfficiëntie M1: 86 lm/WStandby Sensor (P ) 0,39 WNetstroom 46,50mAACVermogensfactor 0,93Kleurtemperatuur 3.000K (warm wit)Index kleurweergave R = 83Gemiddelde levensduur L70B50 bij 25°C: >60.000 uurKleurconsistentieSDCM beginwaarde: 3Lichtsterkteverdeling 10015020025090°90° 180°

30°30° 150°150° 60°120°60°120° cd / 1000 lm C0 / C180 C90 / C270 HF-techniek 5,8 GHz (reageert temperatuuronafhankelijk op de kleinste bewegingen) Registratiehoek 360° met 160° openingshoekZendvermogen ca. 1 mWRegistratiereikwijdte Ø 3-8 mTijdinstelling 5 sec. – 15 min.Schemerinstelling 2-2.000 lux Basislicht 10 %Bescherming IP 20Veiligheidsklasse IIOmgevingstemperatuur -10 tot +40 °C Energieklasse Dit product heeft een lichtbron met energieklasse 'F'.- 21 - Storing Oorzaak Oplossing De sensorlamp is zonder spanning ■ Zekering gesprongen, niet ingeschakeld, leiding onderbroken ■ Kortsluiting in de stroomtoevoer ■ Eventueel aanwezige netschakelaar uit ■ Zekering inschakelen, vervangen, netschakelaar inschakelen, kabel met spanningzoeker controleren ■ Aansluitingen controleren ■ Netschakelaar inschakelen De sensorlamp schakelt niet aan ■ Schemerinstelling verkeerd gekozen ■ Netschakelaar UIT ■ Zekering gesprongen ■ Opnieuw instellen ■ Inschakelen ■ Zekering inschakelen, vervangen, evt. aansluiting controleren De sensorlamp schakelt niet uit ■ Permanente beweging in het registratie- bereik ■ Bereik controleren Sensorlamp schakelt zonder her- kenbare beweging in ■ Lamp niet stabiel gemonteerd ■ Beweging was aanwezig, werd echter niet bemerkt door de waarnemer ( be- weging achter wand, beweging van een klein object in de directe omgeving van de lamp etc. ) ■ Behuizing vast monteren ■ Bereik controleren Sensorlamp schakelt ondanks beweging niet in ■ Snelle bewegingen worden onderdrukt voor het verminderen van storingen of het registratiebereik is te klein ingesteld ■ Schemerinstelling verkeerd gekozen ■ Bereik controleren ■ Opnieuw instellen
