ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RS LED M1 STEINEL

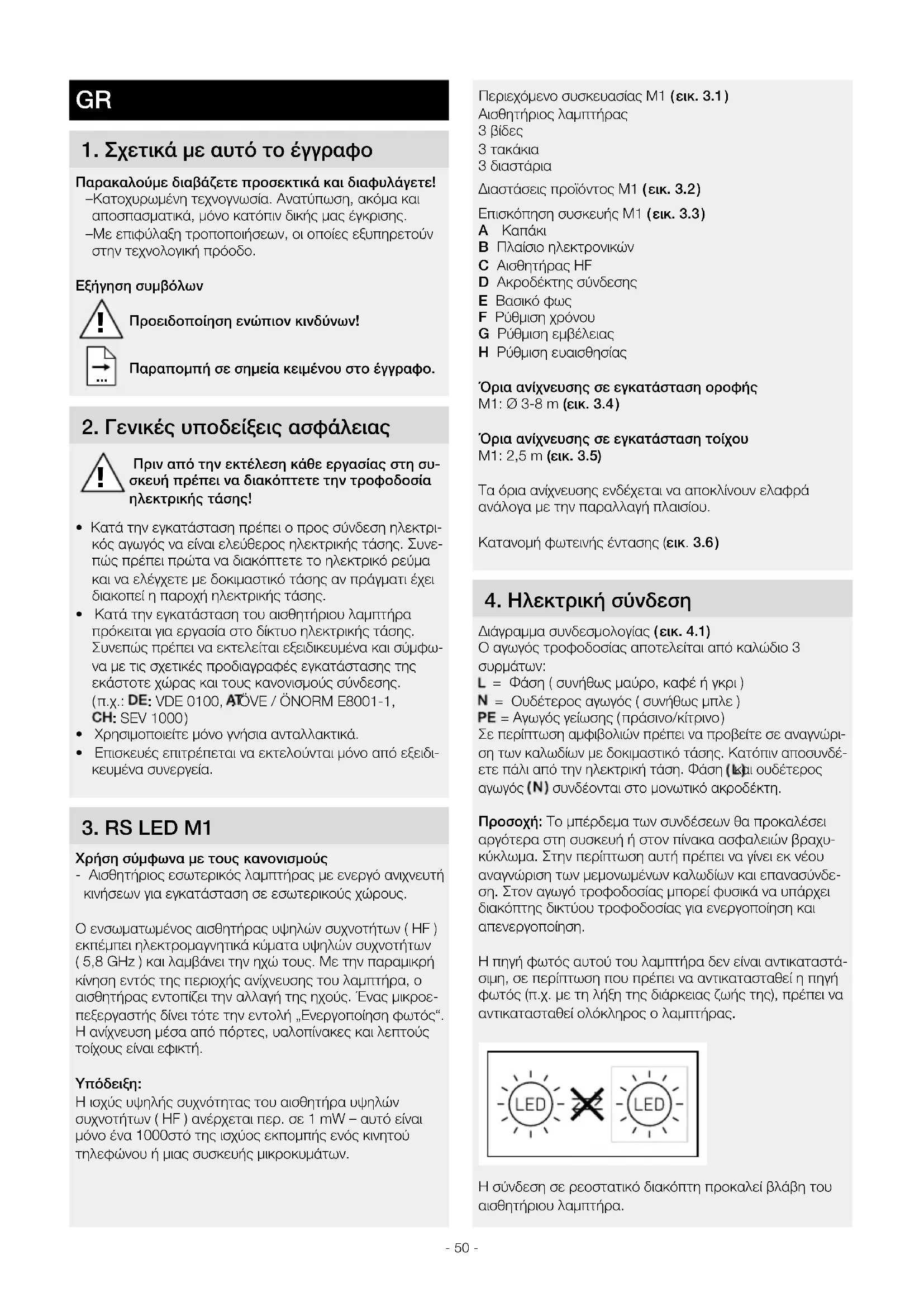

NO- 50 - Περιεχόμενο συσκευασίας M1 ( εικ.3.1 ) Αισθητήριος λαμπτήρας 3 βίδες 3 τακάκια 3 διαστάρια Διαστάσεις προϊόντος M1 ( εικ.3.2 ) Επισκόπηση συσκευής Μ1 ( εικ.3.3 ) A Καπάκι B Πλαίσιο ηλεκτρονικών C Αισθητήρας HF D Ακροδέκτης σύνδεσης E Βασικό φως F Ρύθμιση χρόνου G Ρύθμιση εμβέλειας H Ρύθμιση ευαισθησίας Όρια ανίχνευσης σε εγκατάσταση οροφής M1: Ø 3-8 m (εικ.3.4 ) Όρια ανίχνευσης σε εγκατάσταση τοίχου M1: 2,5 m (εικ.3.5) Τα όρια ανίχνευσης ενδέχεται να αποκλίνουν ελαφρά ανάλογα με την παραλλαγή πλαισίου. Κατανομή φωτεινής έντασης (εικ.3.6 )

4. Ηλεκτρική σύνδεση

Διάγραμμα συνδεσμολογίας ( εικ.4.1) Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 3

= Φάση ( συνήθως μαύρο, καφέ ή γκρι ) = Ουδέτερος αγωγός ( συνήθως μπλε ) = Αγωγός γείωσης ( πράσινο/κίτρινο ) Σε περίπτωση αμφιβολιών πρέπει να προβείτε σε αναγνώρι- ση των καλωδίων με δοκιμαστικό τάσης. Κατόπιν αποσυνδέ- ετε πάλι από την ηλεκτρική τάση. Φάση και ουδέτερος

συνδέονται στο μονωτικό ακροδέκτη. Προσοχή: Το μπέρδεμα των συνδέσεων θα προκαλέσει αργότερα στη συσκευή ή στον πίνακα ασφαλειών βραχυ- κύκλωμα. Στην περίπτωση αυτή πρέπει να γίνει εκ νέου αναγνώριση των μεμονωμένων καλωδίων και επανασύνδε- ση. Στον αγωγό τροφοδοσίας μπορεί φυσικά να υπάρχει διακόπτης δικτύου τροφοδοσίας για ενεργοποίηση και απενεργοποίηση. Η πηγή φωτός αυτού του λαμπτήρα δεν είναι αντικαταστά- σιμη, σε περίπτωση που πρέπει να αντικατασταθεί η πηγή φωτός (π.χ. με τη λήξη της διάρκειας ζωής της), πρέπει να αντικατασταθεί ολόκληρος ο λαμπτήρας. Η σύνδεση σε ρεοστατικό διακόπτη προκαλεί βλάβη του αισθητήριου λαμπτήρα.

1. Σχετικά με αυτό το έγγραφο

Παρακαλούμε διαβάζετε προσεκτικά και διαφυλάγετε! – Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης. – Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο. Εξήγηση συμβόλων

Προειδοποίηση ενώπιον κινδύνων!

Παραπομπή σε σημεία κειμένου στο έγγραφο.

2. Γενικές υποδείξεις ασφάλειας

Πριν από την εκτέλεση κάθε εργασίας στη συ- σκευή πρέπει να διακόπτετε την τροφοδοσία ηλεκτρικής τάσης!

• Κατά την εγκατάσταση πρέπει ο προς σύνδεση ηλεκτρι- κός αγωγός να είναι ελεύθερος ηλεκτρικής τάσης. Συνε- πώς πρέπει πρώτα να διακόπτετε το ηλεκτρικό ρεύμα και να ελέγχετε με δοκιμαστικό τάσης αν πράγματι έχει διακοπεί η παροχή ηλεκτρικής τάσης.

• Κατά την εγκατάσταση του αισθητήριου λαμπτήρα πρόκειται για εργασία στο δίκτυο ηλεκτρικής τάσης. Συνεπώς πρέπει να εκτελείται εξειδικευμένα και σύμφω- να με τις σχετικές προδιαγραφές εγκατάστασης της εκάστοτε χώρας και τους κανονισμούς σύνδεσης.

• Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

• Επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδι- κευμένα συνεργεία.

Χρήση σύμφωνα με τους κανονισμούς - Αισθητήριος εσωτερικός λαμπτήρας με ενεργό ανιχνευτή κινήσεων για εγκατάσταση σε εσωτερικούς χώρους. Ο ενσωματωμένος αισθητήρας υψηλών συχνοτήτων ( HF ) εκπέμπει ηλεκτρομαγνητικά κύματα υψηλών συχνοτήτων ( 5,8 GHz ) και λαμβάνει την ηχώ τους. Με την παραμικρή κίνηση εντός της περιοχής ανίχνευσης του λαμπτήρα, ο αισθητήρας εντοπίζει την αλλαγή της ηχούς. Ένας μικροε- πεξεργαστής δίνει τότε την εντολή „Ενεργοποίηση φωτός“. Η ανίχνευση μέσα από πόρτες, υαλοπίνακες και λεπτούς τοίχους είναι εφικτή.

H ισχύς υψηλής συχνότητας του αισθητήρα υψηλών συχνοτήτων ( HF ) ανέρχεται περ. σε 1 mW – αυτό είναι μόνο ένα 1000στό της ισχύος εκπομπής ενός κινητού τηλεφώνου ή μιας συσκευής μικροκυμάτων. !- 51 -

• Ελέγχετε όλα τα εξαρτήματα σχετικά με βλάβες.

• Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του

• Κατά την εγκατάσταση του Αιθητήριου λαμπτήρα πρέ- πει να δοθεί προσοχή ώστε να στηριχτεί με αποκλεισμό

• Επιλέγετε κατάλληλο σημείο εγκατάστασης λαμβάνο- ντας υπόψη την εμβέλεια και την ανίχνευση κινήσεων. Βήματα εγκατάστασης

• Διακόπτετε τροφοδοσία ρεύματος (εικ.4.1 )

• Σημαδεύετε σημεία για τρύπες (εικ.5.1 )

• Ανοίγετε τρύπες και τοποθετείτε τακάκια (εικ.5.2 )

• Εγκατάσταση με ενδοτοίχιο αγωγό ( εικ.5.3 )

• Εγκατάσταση με εξωτοίχιο αγωγό (εικ.5.4)

• Συνδέετε καλώδιο σύνδεσης (εικ.5.5 )

• Ενεργοποιείτε τροφοδοσία ρεύματος (εικ.5.7 )

• Κάνετε ρυθμίσεις (εικ. 5.6 ) – Ρυθμίσεις ➔ "6. Λειτουργία"

• Προσαρμόζετε καπάκι (εικ.5.7 )

Ρυθμίσεις εργοστασίου: Ρύθμιση χρόνου: 5 δευτερόλεπτα Ρύθμιση εμβέλειας: M1: μέγ. 8 m Ρύθμιση ευαισθησίας: 2.000 Lux Βασικό φως: ΕΚΤΟΣ Εφόσον εγκατασταθεί πλήρως το πλαίσιο και πραγμα- τοποιηθεί η σύνδεση με το ηλεκτρικό δίκτυο, τότε ο αισθητήριος λαμπτήρας μπορεί να τεθεί σε λειτουργία. Όταν πρόκειται για χειροκίνητη θέση σε λειτουργία του λαμπτήρα μέσω του διακόπτη απενεργοποιείται για τη φάση μέτρησης μετά από 10 δευτερόλεπτα και κατόπιν είναι σε ενέργεια για τη λειτουργία αισθητήρα. Η εκ νέου ενεργοποίηση του διακόπτη δεν είναι πλέον απαραίτητη. Λειτουργία ρυθμιστή ( εικ.6.1 ) Ρύθμιση χρόνου ( χρονυστέρηση ) ( εικ. 6.1/F ) Η επιθυμητή διάρκεια φωτισμού του λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 5 δευτερόλεπτα έως το ανώτερο 15 λεπτά. Με κάθε ανίχνευση κίνησης πριν από την παρέλευση αυτού του χρόνου γίνεται εκ νέου εκκίνηση του χρονόμετρου.

Μετά από κάθε διαδικασία απενεργοποίησης του λα- μπτήρα διακόπτεται για 1 περίπου δευτερόλεπτο η εκ νέου ανίχνευση κίνησης. Μόνο εφόσον παρέλθει αυτός ο χρόνος μπορεί ο λαμπτήρας να ανιχνεύσει κίνηση και να ανάψει πάλι το φως. Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λει- τουργίας προτείνεται η ρύθμιση του βραχύτερου χρόνου. Ρύθμιση εμβέλειας ( ευαισθησία ) ( εικ. 6.1/G ) Mε τον όρο εμβέλεια δηλώνεται η σχεδόν κυκλική διάμε- τρος στο έδαφος, η οποία προκύπτει ως περιοχή κάλυψης σε εγκατάσταση ύψους 2,50 m. – Ρυθμιστής μέγιστο = μεγ. εμβέλεια – Ρυθμιστής ελάχιστο = ελάχ. εμβέλεια Ρύθμιση ευαισθησίας ( όριο ευαισθησίας ) ( εικ. 6.1/F ) Το επιθυμητό όριο ευαισθησίας του λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2 έως 2000 Lux. – Ρυθμιστής σε θέση = Λειτουργία φωτός ημέρας ( εξαρτάται από φωτεινότητα ) – Ρυθμιστής σε θέση = Λειτουργία λυκόφωτος ( περ. 2 Lux ) Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λειτουργίας σε φως ημέρας πρέπει ο ρυθμιστής να είναι

Λειτουργία βασικού φωτισμού (εικ.6.1(E) Η λειτουργία βασικού φωτός διασφαλίζει φωτισμό με περίπου 10 % της ισχύος φωτός, εφόσον επιτευχθεί η ρυθμισμένη τιμή φωτεινότητας. Σε περίπτωση κίνησης στα όρια ανίχνευσης ενεργοποιείται το φως με 100% φωτεινότητα για το ρυθμισμένο χρόνο. Μετά την παρέλευση της ρυθμισμένης διάρκειας το φως σβήνει τελείως πάλι. Σε περίπτωση που η ρυθμισμένη τιμή φωτεινότητας συνεχίζει να σημειώνεται, τότε ενεργοποιείται πάλι το βασικό φως. – Ρυθμιστής σε θέση = Βασικό φως ΕΝΤΟΣ – Ρυθμιστής σε θέση 0 = Βασικό φως ΕΚΤΟΣ Το βασικό φως είναι ΕΝΤΟΣ, εφόσον γίνει υποβίβαση του ορίου φωτεινότητας. Με ενεργοποιημένη λειτουργία φωτός ημέρας, το βασικό φως είναι πάντα ΕΝΤΟΣ. Το βασικό φως απενεργοποιείται κάθε ώρα, για να μετρήσει τη φωτεινότητα του περιβάλλοντος. Μετά από βραχύ χρόνο το βασικό φως ενεργοποιείται πάλι. Λειτουργία συνεχούς φωτός Σε περίπτωση σύνδεσης προαιρετικού διακόπτη δικτύου στον αγωγό τροφοδοσίας, είναι εφικτές εκτός από την απλή ενεργοποίηση και απενεργοποίηση οι ακόλουθες λειτουργίες: Λειτουργία συνεχούς φωτός ( εικ. 6.2 ) 1 ) Άναμμα συνεχούς φωτός: Διακόπτης 2×ΕΚΤΟΣ και ΕΝΤΟΣ. Ο λαμπτήρας ρυθμί- ζεται για 4 ώρες σε συνεχές φως. Κατόπιν ο λαμπτήρας περνάει αυτόματα πάλι σε λειτουργία αισθητήρα. 2 ) Σβήσιμο συνεχούς φωτός: Διακόπτης 1×ΕΚΤΟΣ και ΕΝΤΟΣ. Ο λαμπτήρας σβήνει ή περνάει σε λειτουργία αισθητήρα.

Οι φάσεις μεταγωγής πρέπει να εκτελούνται σε όρια 0,2 έως 1 δευτερολέπτου.

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλ- λον και να ανακυκλώνονται. Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα! Μόνο για χώρες ΕΕ Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον. GR- 52 -Σημαντικό: Η συσκευή λειτουργίας δεν μπορεί να αντικατασταθεί.

8. Δήλωση συμμόρφωσης

Η εταιρεία STEINEL Vertrieb GmbH δηλώνει ότι ο τύπος εγκατάστασης ραδιοεπικοινωνίας RSLEDM1 ανταποκρί-νεται στην Οδηγία 2014/53/EΚ. Το πλήρες κείμενο της Δήλωσης Συμμόρφωσης ΕΕ είναι διαθέσιμο μέσω της ακόλουθης διαδικτυακής πύλης: www.steinel.de

9. Εγγύηση κατασκευαστή

Αυτό το προϊόν STEINEL κατασκευάστηκε με μέγιστη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονι-σμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγ-χο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρό-σκοπτη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36 μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητι-κή απαίτηση εκπληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλο-γή. Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρό-μενα εξαρτήματα όπως επίσης για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συ-ντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικεί-μενα αποκλείονται.Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγρα-φή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγο-ράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρ-μόδια υπηρεσία σέρβις.Σέρβις επισκευής:Για επισκευές μετά την πάροδο του χρόνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυητική απαίτηση απευ-θυνθείτε στο πλησιέστερο σέρβις για να πληροφορηθείτε τη δυνατότητα επισκευής. ΚΑΤΑΣΚΕΥΑΣΤΗ

10. Tεχνικά δεδομένα

Διαστάσεις (Υ×Π×Β) M1: 200×200×53 mm Τάση δικτύου 220-240 V, 50/60 HzΙσχύς εισόδου (P ) 8,80 WΦωτεινή ροή * M1: 759 lmΑποδοτικότητα M1: 86 lm/WΑναμονή αισθητήρας (P ) 0,39 WΡεύμα δικτύου 46,50mAACΣυντελεστής ισχύος 0,93Θερμοκρασία χρώματος 3.000K (θερμό λευκό)Δείκτης χρωματικής απόδοσης R =83Μέση διάρκεια ζωής μέτρησης L70B50 σε 25°C: >60.000 ώρεςΧρωματική συνέπειαSDCM Εισαγόμενη τιμή: 3Κατανομή φωτεινής έντασης 10015020025090°90° 180°

30°30° 150°150° 60°120°60°120° cd / 1000 lm C0 / C180 C90 / C270- 53 - Βλάβη Αιτία Βοήθεια Αισθητήριος λαμπτήρας χωρίς τάση ■ Ασφάλεια αντέδρασε, μη ενεργοποιημένη, διακοπή κυκλώματος ■ Βραχυκύκλωμα στο δίκτυο τροφοδοσίας ■ Ενδεχόμενος διακόπτης δικτύου ΕΚΤΟΣ ■ Ενεργοποίηση ασφάλειας, αντικατά- σταση, ενεργοποίηση διακόπτη δικτύου, έλεγχος κυκλώματος με δοκιμαστικό

■ Ελέγχετε συνδέσεις ■ Ενεργοποιείτε διακόπτη δικτύου Αισθητήριος λαμπτήρας δεν ενεργοποιείται ■ Λανθασμένη επιλογή ρύθμισης ευαισθησίας ■ Διακόπτης δικτύου ΕΚΤΟΣ ■ Ασφάλεια αντέδρασε ■ Νέα ρύθμιση ■ Ενεργοποιείτε ■ Ενεργοποίηση ασφάλειας, αντικατάστα- ση, εν ανάγκη έλεγχος σύνδεσης Αισθητήριος λαμπτήρας δεν απενεργοποιείται ■ Συνεχείς κινήσεις στα όρια ανίχνευσης ■ Ελέγχετε όρια ανίχνευσης Αισθητήριος λαμπτήρας ενεργοποι- είται χωρίς αντιληπτή κίνηση ■ Ασταθής εγκατάσταση λαμπτήρα ■ Υπήρξε κίνηση, αλλά δεν έγινε αντιληπτή από τον παρατηρητή ( κίνηση πίσω από τοίχο, κίνηση μικρού αντικειμένου στο άμε- σο περιβάλλον του λαμπτήρα κ.λπ. ) ■ Κάνετε σταθερή εγκατάσταση πλαισίου ■ Ελέγχετε όρια ανίχνευσης Αισθητήριος λαμπτήρας δεν ενεργοποιείται παρά την κίνηση ■ Γρήγορες κινήσεις καταπιέζονται για μείω- ση παρασίτων ή έγινε πολύ μικρή ρύθμιση ορίων κάλυψης ■ Λανθασμένη επιλογή ρύθμισης ευαισθησίας ■ Ελέγχετε όρια ανίχνευσης ■ Νέα ρύθμιση

11. Διαταραχές λειτουργίας

Τεχνολογία υψηλής συχνότητας (HF) 5,8 GHz (αντιδρά ανεξάρτητα θερμοκρασίας και στην πιο μικρή κίνηση) Γωνία ανίχνευσης 360° με 160° γωνία ανοίγματος Ισχύς εκπομπής περ. 1 mW Eμβέλεια κάλυψης Ø 3-8 m Ρύθμιση χρόνου 5 δευτ. - 15 λεπτά Ρύθμιση ευαισθησίας 2-2.000 Lux Βασικό φως 10 % Είδος προστασίας IP 20 Κλάση προστασίας II Θερμοκρασία περιβάλλοντος -10 έως +40 °C Τάξη ενεργειακής απόδοσης Το παρόν προϊόν περιέχει πηγή φωτός τάξης ενεργειακής απόδοσης „F“.- 54 - Cihazın genel görünümü M1 ( Şek.3.3 ) A Kapak B Elektronik yuvası C YF sensörü D Bağlantı terminali E Fon ışığı F Zaman ayarı G Erişim menzili ayarı H Alacakaranlık ayarı Algılama aralıkları Tavana montaj M1: Ø 3-8 m ( Şek.3.4 ) Algılama aralıkları Duvara montaj M1: 2,5 m ( Şek.3.5 ) Algılama aralıkları, kullanılan gövde varyasyonuna bağlı olarak bir miktar farklı olabilir. Işık şiddeti dağılımı (Şek.3.6 )
