KASUTUSJUHEND RS LED M1 STEINEL

HR- 86 - Seadme ülevaade M1 ( joon.3.3 ) A Kattekaas B Elektroonikakorpus C HF-sensor D Ühendusklemm E Põhivalgusti F Aja seadmine G Tööraadiuse seadmine H Hämarduse seadmine Tuvastuspiirkond lakke paigaldamisel M1: Ø 3-8 m ( joon.3.4 ) Tuvastuspiirkond seinale paigaldamisel M1: 2,5 m ( joon.3.5 ) Tuvastusala võib olenevalt kasutatavast korpuse versioonist veidi erineda. Valgustugevuse jaotus (joon.3.6 )

4. Elektriline ühendus

Lülitite plaan ( joon.4.1) Võrgutoitejuhe koosneb 3-soonelisest kaablist: = faas ( enamasti must, pruun või hall ) = neutraaljuht ( enamasti sinine ) = kaitsejuht ( roheline/kollane ) Kahtluse korral tuleb kaablid pingetestriga identifitseerida; seejärel lülitage taas pingevabaks. Faas ja neutraaljuht lülitatakse ridaklemmi külge. Tähtis: Ühenduste omavaheline äravahetamine põhjustab seadmes või kaitsmekarbis lühise. Sel juhul tuleb üksikud kaablid veelkord identifitseerida ning uuesti külge ühenda- da. Võrgutoitejuhtmesse võib olla iseenesestmõistetavalt installeeritud sisse ja välja lülitamiseks võrgulüliti. Selle valgusti valgusallikat ei saa vahetada; juhul kui val- gusallikas tuleb välja vahetada (nt selle eluea lõppemisel), tuleb asendada kogu valgusti. Dimmeri külge ühendamine toob kaasa sensoriga valgusti kahjustumise.

• Kontrollige kõiki koostedetaile kahjustuste suhtes.

• Ärge võtke toodet kahjustuste korral käiku.

• Sensori tulede montaažil tuleb silmas pidada, et see kinnitataks raputuskindlalt.

• Valige tööraadiust ja liikumise tuvastamist arvesse võttes sobiv montaažikoht.

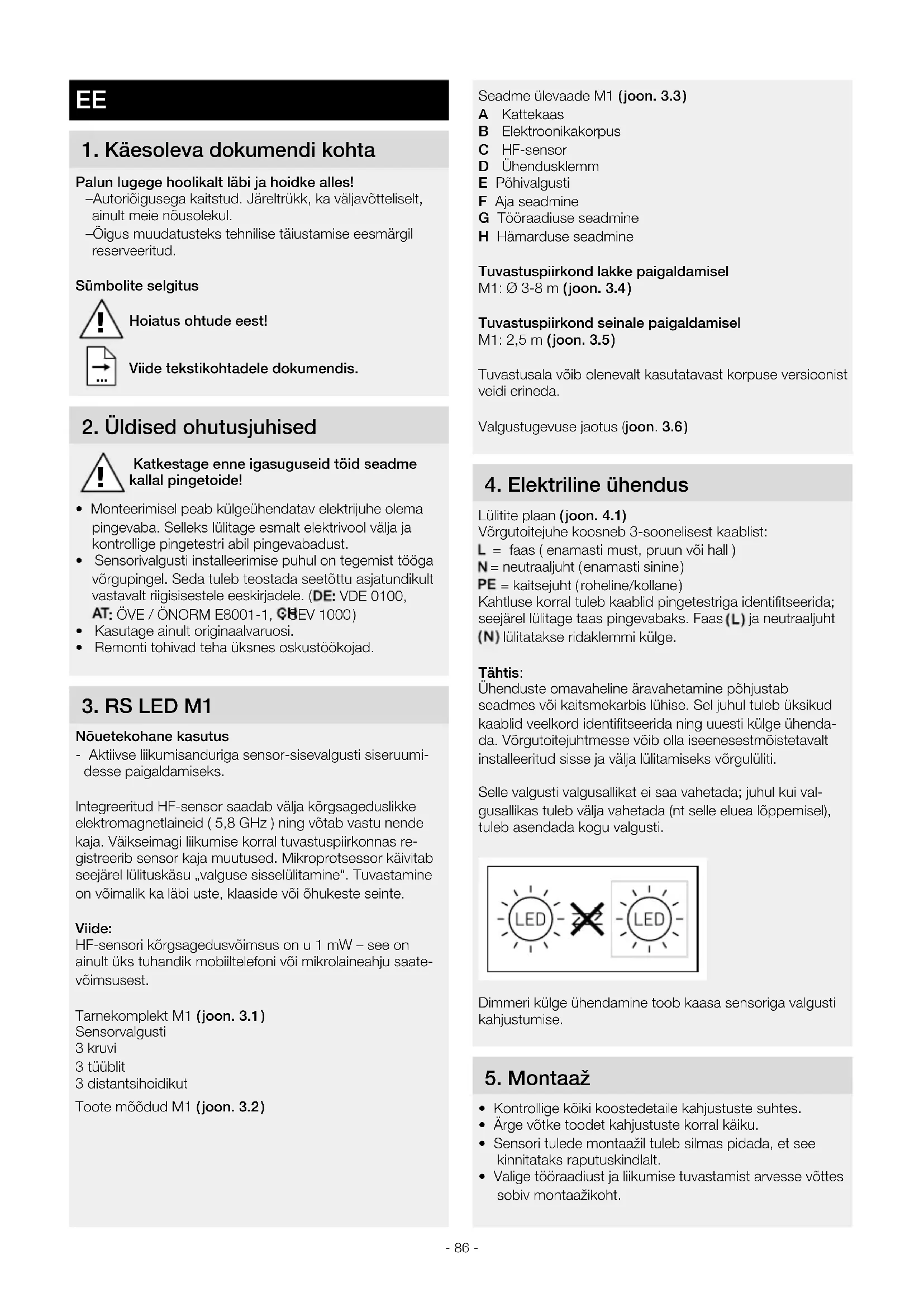

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles! – Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul. – Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud. Sümbolite selgitus

Hoiatus ohtude eest!

Viide tekstikohtadele dokumendis.

• Monteerimisel peab külgeühendatav elektrijuhe olema pingevaba. Selleks lülitage esmalt elektrivool välja ja kontrollige pingetestri abil pingevabadust.

• Sensorivalgusti installeerimise puhul on tegemist tööga võrgupingel. Seda tuleb teostada seetõttu asjatundikult vastavalt riigisisestele eeskirjadele. ( :VDE0100, : ÖVE/ÖNORM E8001-1, : SEV1000 )

• Kasutage ainult originaalvaruosi.

• Remonti tohivad teha üksnes oskustöökojad.

Nõuetekohane kasutus - Aktiivse liikumisanduriga sensor-sisevalgusti siseruumi- desse paigaldamiseks. Integreeritud HF-sensor saadab välja kõrgsageduslikke elektromagnetlaineid ( 5,8 GHz ) ning võtab vastu nende kaja. Väikseimagi liikumise korral tuvastuspiirkonnas re- gistreerib sensor kaja muutused. Mikroprotsessor käivitab seejärel lülituskäsu „valguse sisselülitamine“. Tuvastamine on võimalik ka läbi uste, klaaside või õhukeste seinte. Viide: HF-sensori kõrgsagedusvõimsus on u 1 mW – see on ainult üks tuhandik mobiiltelefoni või mikrolaineahju saate- võimsusest. Tarnekomplekt M1 ( joon.3.1 ) Sensorvalgusti 3 kruvi 3 tüüblit 3 distantsihoidikut Toote mõõdud M1 ( joon.3.2 ) !- 87 - Montaažisammud

• Lülitage voolutoide välja (joon.4.1 )

• Märkige puuravad (joon.5.1 )

• Puurige avad ja pange tüüblid sisse (joon.5.2)

• Ühendage ühenduskaabel külge (joon.5.5)

Tehaseseadistused: Aja seadistamine: 5 s Tööraadiuse seadistamine: M1: max 8 m Hämaruse seadmine: 2000 lx Põhivalgustus: VÄLJA LÜLITATUD Pärast korpuse monteerimist ja võrguühenduse teostamist saab sensorvalgusti töösse võtta. Võrgulülitiga kasutusele- võtu korral lülituvad valgustid paikamõõtmisfaasiks pärast 10 sekundit välja ja on seejärel sensorirežiimi jaoks aktiivne. Võrgulüliti uuesti vajutamine pole vajalik. Seaderegulaatori funktsioon ( joon.6.1 ) Aja seadistamine ( viiteaeg ) ( joonis 6.1/F ) Valgusti soovitud valgustuskestust saab sujuvalt muuta vahemikus u 5 sekundist kuni 15 minutini. Enne selle aja möödumist käivitatakse taimer iga tuvastatud liikumisega uuesti. Märkus. Uute liikumiste tuvastamine on pärast valgusti igakordset väljalülitustoimingut u 1 sekundiks katkestatud. Alles selle aja möödumisel saab valgusti liikumisega uuesti sisse lülitada. Tuvastuspiirkonna seadmisel ja talitlustesti läbiviimisel soovitatakse seadistada lühim aeg. Tööraadiuse seadistamine ( tundlikkus ) ( joon. 6.1/G ) Mõiste „tööraadius“ all mõeldakse umbes ringikujulist läbi- mõõtu maapinnal, mis annab 2,50 m kõrgusele monteeri- misel tulemuseks tuvastuspiirkonna. – Seaderegulaator maksimaalne = max tööraadius – Seaderegulaator minimaalne = min tööraadius Hämaruse seadmine ( rakendumislävi ) ( joon. 6.1/F ) Valgustil soovitud rakendumisläve saab seada u 2 kuni 2000 lx. – Seadistusregulaatori asend = päevavalgusrežiim ( valgustusest sõltumatu ) – Seaderegulaatori asend = hämarusrežiim ( u 2 lx ) Tuvastuspiirkonna seadmisel ja päevavalguses talitlustesti läbiviimisel peab seaderegulaator peal paiknema. Põhivalgustusfunktsioon (joon. 6.1/E ) Põhivalgustusfunktsioon võimaldab valgustamist u 10% valgustusvõimsusega, kui on saavutatud seadistatud heledusväärtus. Tuvastuspiirkonnas esineva liikumise korral lülitatakse valgustus seadistatud ajaks maksimaalsele 100% valgus- tusvõimsusele. Pärast seadistatud aja lõppemist lülitub valgusti täielikult välja. Kui saavutatakse uuesti seadistatud heledusväärtus, lülitub põhivalgustus uuesti sisse. – Seadistusregulaator peal = põhivalgustus SEES – Seadistusregulaator 0 = põhivalgustus VÄLJAS Põhivalgustus on SEES, kui heleduslävi ei ole saavutatud. Aktiveeritud päevavalgustusrežiimi korral on põhivalgustus alati SEES. Põhivalgustus lülitub iga tund välja, et mõõta ümbritsevat valgust. Pärast mõnda aega lülitub põhivalgustus uuesti sisse. Pideva valgustuse funktsioon Kui võrgutoitejuhtmesse monteeritakse valikuline võrgulüliti, siis on peale lihtsa sisse- ja väljalülitamise võimalikud ka järgmised funktsioonid. Pidevvalgustusrežiim ( joon. 6.2 ) 1 ) Püsivalgustuse sisselülitamine: lüliti 2×VÄLJA ja SISSE. Valgusti seatakse 4 tunniks püsivalgustusele. Seejärel läheb see automaatselt sensorirežiimile tagasi. 2 ) Püsivalgustuse väljalülitamine: lüliti 1×VÄLJA ja SISSE. Valgusti lülitub välja või läheb üle sensorirežiimile. Tähtis! Lülitamine peab toimuma vahemikus 0,2–1 s.

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse. Ärge visake elektriseadmeid olmejäätmete hulka! Ainult ELi riikidele Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvus- vahelises õiguses tuleb kasutuskõlbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasu- tusse. Tähtis! Juhtimisseade ei ole vahetatav. EE- 88 -8. VastavusdeklaratsioonSiinkohal kinnitab STEINEL Vertrieb GmbH, et raadioseade RS LED M1 vastab määrusele 2014/53/EL. ELi ühilduvus-deklaratsiooni täisteksti leiate alljärgnevalt internetiaadres-silt: www.steinel.de9. Tootja garantiiSteineli toode on valmistatud suurima hoolikusega, on talit-luslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrol-litud ning seejärel läbinud pistelise kontrolli. Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast. Meie remondime materjalist või tootmisvigadest tulenevad puudused, garantiijuhtumi korral seade kas re-monditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kah-ju ja puuduste kohta, mis on tekkinud oskamatu käsitsemi-se või hoolduse tagajärjel. Edasised võõresemetele põhjus-tatud järgkahjud on välistatud.Garantiinõuet aktsepteeritakse ainult siis, kui osandama-ta seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti.Remonditeenus:Pärast garantiiaja lõppu või puuduste korral, millele garantii ei kehti, küsige parandamisvõimaluste kohta lähimast tee-nindusjaamast järele. TOOTJA

TOOTJA AASTAT GARANTIID TOOTJA AASTAT GARANTIID

10. Tehnilised andmedMõõtmed (P×L×K) M1: 200×200×53 mm Võrgupinge 220–240 V, 50/60 HzVõimsustarve (P

) 8,80 WValguskiir * M1: 759 lmTõhusus M1: 86 lm/WOoterežiim (sensor) (P ) 0,39 WVõrgupinge 46,50mAACJõudlustegur 0,93Värvitemperatuur 3 000 K (soe-valge)Värvuse taasesitusindeks R =83Keskmine mõõtmise eluiga L70B50 25 °C juures: > 60 000 hVärvikonsistentsSDCM Algväärtus: 3Valgustugevuse jaotus

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 HF-tehnika 5,8 GHz (reageerib temperatuurist sõltumatult väikseimatele liikumistele)Tuvastusnurk 360° avamisnurgaga 160°Kiirgusvõimsus u 1 mWTuvastusraadius Ø 3-8 mAja seadmine 5 s – 15 minHämarusnivoo seadistamine 2–2 000 lxPõhivalgusti 10 %Kaitseliik IP 20Kaitseklass IIKeskkonnatemperatuur -10 kuni +40 °CEnergiatõhususe klass Selles tootes on energiatõhususklassi F valgusallikas.- 89 - Rike Põhjus Abi Sensorvalgustil puudub pinge ■ Kaitse on vallandunud, pole sisse lülitatud, juhe on katki ■ Lühis võrgutoitejuhtmes ■ Võimalik olemasolev võrgulüliti väljas ■ Lülitage kaitse sisse või vahetage välja; lülitage võrgulüliti sisse; kontrollige juhet pingetestriga ■ Kontrollige ühendusi ■ Lülitage võrgulüliti sisse Sensorvalgusti ei lülitu sisse ■ Hämaruseseadistus valesti valitud ■ Võrgulüliti VÄLJAS ■ Kaitse on vallandunud ■ Seadistage uuesti ■ Lülitage sisse ■ Lülitage kaitse sisse või vahetage välja; vajaduse korral kontrollige ühendust Sensorvalgusti ei lülitu välja ■ Pidev liikumine tuvastuspiirkonnas ■ Kontrollige piirkonda Sensoriga valgusti lülitub ilma nähtava liikumiseta sisse ■ Valgusti pole paigaldatud liikumiskindlalt ■ Liikumine toimus, kuid vaatleja ei tuvas- tanud seda ( liikumine seina taga, väikese objekti liikumine valgusti vahetus lähedu- ses jne ) ■ Monteerige korpus tugevasti külge ■ Kontrollige piirkonda Sensorvalgusti ei lülitu liikumisest hoolimata sisse ■ Rikete minimeerimiseks eiratakse kiireid liikumisi või on seadistatud liiga väike tuvastuspiirkond ■ Hämaruseseadistus valesti valitud ■ Kontrollige piirkonda ■ Seadistage uuesti
