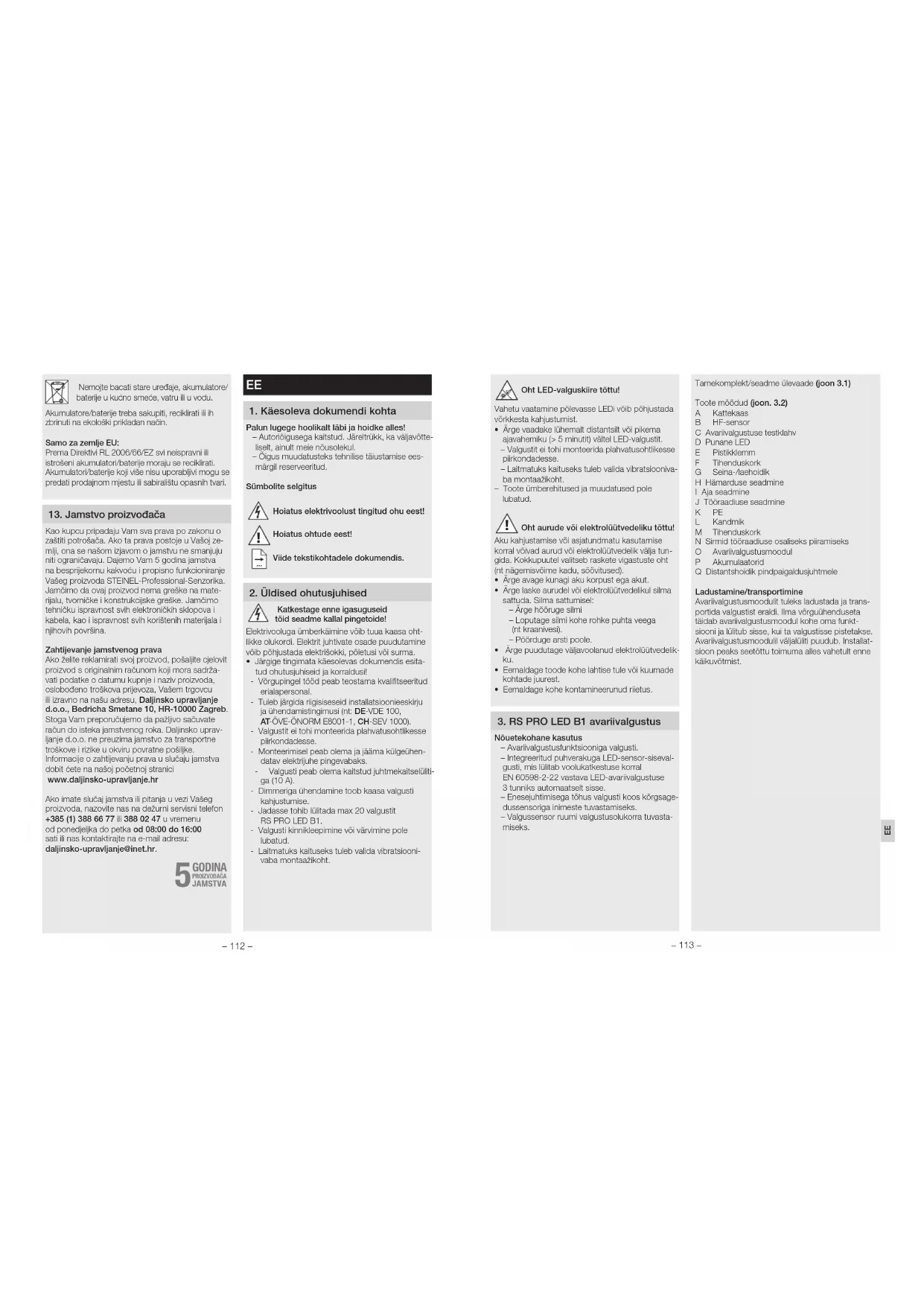

KASUTUSJUHEND RS PRO B1 Notlicht S STEINEL

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles! – Autoriõigusega kaitstud. Järeltrükk, ka väljavõtte-liselt, ainult meie nõusolekul. – Õigus muudatusteks tehnilise täiustamise ees-märgil reserveeritud. Sümbolite selgitus Hoiatus elektrivoolust tingitud ohu eest!

Hoiatus ohtude eest! Viide tekstikohtadele dokumendis.

2. Üldised ohutusjuhised

Katkestage enne igasuguseid töid seadme kallal pingetoide!Elektrivooluga ümberkäimine võib tuua kaasa oht-likke olukordi. Elektrit juhtivate osade puudutamine võib põhjustada elektrišokki, põletusi või surma.• Järgige tingimata käesolevas dokumendis esita-tud ohutusjuhiseid ja korraldusi! - Võrgupingel tööd peab teostama kvalifitseeritud erialapersonal. - Tuleb järgida riigisiseseid installatsioonieeskirju ja ühendamistingimusi (nt: DE-VDE 100, AT-ÖVE-ÖNORM E8001-1, CH-SEV 1000). - Valgustit ei tohi monteerida plahvatusohtlikesse piirkondadesse. - Monteerimisel peab olema ja jääma külgeühen-datav elektrijuhe pingevabaks. - Valgusti peab olema kaitstud juhtmekaitselüliti-ga (10 A). - Dimmeriga ühendamine toob kaasa valgusti kahjustumise. - Jadasse tohib lülitada max 20 valgustit RSPROLEDB1. - Valgusti kinnikleepimine või värvimine pole lubatud. - Laitmatuks kaituseks tuleb valida vibratsiooni-vaba montaažikoht. Nemojte bacati stare uređaje, akumulatore/baterije u kućno smeće, vatru ili u vodu. Akumulatore/baterije treba sakupiti, reciklirati ili ih zbrinuti na ekološki prikladan način. Samo za zemlje EU:Prema Direktivi RL 2006/66/EZ svi neispravni ili istrošeni akumulatori/baterije moraju se reciklirati. Akumulatori/baterije koji više nisu uporabljivi mogu se predati prodajnom mjestu ili sabiralištu opasnih tvari.

Oht aurude või elektrolüütvedeliku tõttu!Aku kahjustamise või asjatundmatu kasutamise korral võivad aurud või elektrolüütvedelik välja tun-gida. Kokkupuutel valitseb raskete vigastuste oht (nt nägemisvõime kadu, söövitused).• Ärge avage kunagi aku korpust ega akut.• Ärge laske aurudel või elektrolüütvedelikul silma sattuda. Silma sattumisel: – Ärge hõõruge silmi – Loputage silmi kohe rohke puhta veega (nt kraanivesi). – Pöörduge arsti poole. • Ärge puudutage väljavoolanud elektrolüütvedelik- ku.

• Eemaldage toode kohe lahtise tule või kuumade kohtade juurest. • Eemaldage kohe kontamineerunud riietus.

3. RSPROLEDB1 avariivalgustus

Nõuetekohane kasutus – Avariivalgustusfunktsiooniga valgusti. – Integreeritud puhverakuga LED-sensor-siseval-gusti, mis lülitab voolukatkestuse korral EN 60598-2-22 vastava LED-avariivalgustuse 3 tunniks automaatselt sisse. – Enesejuhtimisega tõhus valgusti koos kõrgsage-dussensoriga inimeste tuvastamiseks. – Valgussensor ruumi valgustusolukorra tuvasta-miseks. Tarnekomplekt/seadme ülevaade (joon 3.1)Toote mõõdud (joon. 3.2)A KattekaasB HF-sensorC Avariivalgustuse testklahvD Punane LEDE PistikklemmF TihenduskorkG Seina-/laehoidikH Hämarduse seadmineI Aja seadmineJ Tööraadiuse seadmine K PE L KandmikM TihenduskorkN Sirmid tööraadiuse osaliseks piiramiseksO AvariivalgustusmoodulP AkumulaatoridQ Distantshoidik pindpaigaldusjuhtmeleLadustamine/transportimineAvariivalgustusmoodulit tuleks ladustada ja trans-portida valgustist eraldi. Ilma võrguühenduseta täidab avariivalgustusmoodul kohe oma funkt-siooni ja lülitub sisse, kui ta valgustisse pistetakse. Avariivalgustusmoodulil väljalüliti puudub. Installat-sioon peaks seetõttu toimuma alles vahetult enne käikuvõtmist.

GODINA JAMSTVAEE Mõõtmed (K×L×S) 300×300×71 mm Võrguühendus 230-240 V, 50 Hz Võimsus 13,5 W LED Täiendavad lülitusvõimsused Hõõglambid, max 800 W 230 V AC juures Luminofoortoru, max 400 W cos j = 0,5 puhul, induktiivne koormus 230 V AC juures 4×max à 60 W, C ≤ 88 µF 230 V AC juures *1) Valgusvoog Plastmass PC: 1166 lm neutraalne valge / 1102 lm soe valge Tõhusus Plastmass PC: 88 lm/W neutraalne valge / 81 lm/W soe valge Avariivalgustuse valgusvoog 21 lm Valgusvärvus u 3000 kelvinit (soe-valge) / 4000 kelvinit (külm-valge) HF-tehnika 5,8 GHz (reageerib temperatuurist sõltumatult väikseimatele liikumistele) Tuvastusnurk 360° avamisnurgaga 160° Kiirgusvõimsus u 1 mW Tööraadius Ø 1-8 m, sujuv, 4 suunas summutatav Max kaetud pindala u 50 m² Aja seadmine 5 s - 15 min Hämaruse seadmine 2-2000 lx Kaitseliik IP 20 IK-klass PC IK07 Kaitseklass II Temperatuurivahemik 0 °C kuni +40 °C *1) Luminofoorlambid, energiasäästulambid, elektroonilise eellülitusseadmega LED-valgustid (kõigi külgeühendatud eellülitusseadmete kogumahtuvus alla esitatud väärtuse). 3 tk Panasonic NiMh, HHR 80AAAB, 1,2 V/750 mAH, AAA Akus laetus u 23 mAh püsivalt, omasoojust ei teki Laadimisaeg: 24 h (püsiv võrgupinge) Memory-efekt puudub Aku mahtuvus/avariivalgustuse kestus: min 3 h *1) *1) Maksimaalne mahtuvus tagatakse ainult siis, kui kasutatakse kaasasolevaid akusid. Tähtis: Kui avariivalgustusmooduli valgustuskestus langeb alla 3 h, siis tuleb sissepandud akud välja vahetada. – 114 – – 115 – Sensorvalgusti tehnilised andmed – Vahetult ühenduspesa kohale (joon. 46) – Koos pindpaigalduskaablite vahehoidikutega (joon. 47)

• Ühendage ühenduskaabel külge (joon. 4.8)

• Pange akud vastavalt esitatud polaarsusele avariivalgustusmoodulisse (joon. 4.9)

• Pistke avariivalgustusmoodul ettenähtud posit- siooni (joon. 4.10)

• Lülitage voolutoide sisse (joon. 4.11)

• Seadistage avariivalgustus ➔ 5. Avariivalgustuse käsitsemine

Avariivalgustuse käsitsemine Enne kasutamist tuleb viia tingimata läbi avariival- gustuse test.

• Vajutage klahvi „test“, avariivalgustuse LEDid SEES (joon. 4.12).

• Laske klahv „test“ lahti, avariivalgustuse LEDid VÄLJAS.

• Optsionaalne täiendav test: lahutage toide valgusti küljest.

• LED-moodul peab sisse lülituma.

• Avariivalgustusmoodulit on võimalik normaalse käituse ajal vahetada.

• Laadimiskontrolli LED (charge) (joon. 4.13) peab avariivalgustusmooduli kasutamisel ka avariival- gustuse testi läbiviimisel alati põlema. Optsio- naalne täiendav test, toite lahutamine, ei asenda Test-klahvi kaudu kontrollimist. Sensori käsitsemine

• Hämaruse seadmine (rakendumislävi) (joon. 4.14). Tehaseseadistus: päevavalgusrežiim - Sujuvalt seadistatav 2–2000 lx - Seaderegulaator (päike) peal = päevavalgusrežiim u 2000 lx - Seaderegulaator (kuu) peal = hämarusrežiim u 2 lx

• Aja seadmine (väljalülitusviivitus) (joon. 4.15). Tehaseseadistus: 5 sek - Sujuvalt seadistatav 5 s – 15 min - Enne selle aja möödumist käivitatakse taimer iga tuvastatud liikumisega uuesti. - Uute liikumiste tuvastamine on pärast valgusti iga- kordset väljalülitustoimingut u 1 sek katkestatud. Alles selle aja möödudes saab valgusti liikumise korral taas valgustust lülitada.

• Kontrollige kõiki koostedetaile kahjustuste suhtes.

• Ärge võtke toodet kahjustuste korral käiku.

Oht elektrilöögi tõttu! Elektrit juhtivate osade puudutamine võib põhjustada elektrišokki, põletusi või surma.

• Lülitage vool välja ja katkestage pingetoide.

• Kontrollige pingetestriga pingevabadust.

• Tehke kindlaks, et pingetoide jääb katkestatuks. Materiaalsete kahjude oht Ühendusjuhtmete omavaheline äravahetamine võib lühise põhjustada.

• Identifitseerige ühendusjuhtmed. Installatsioon Võrgutoitejuhtme ühendamine (joon. 4.8) Võrgutoitejuhe koosneb 3-soonelisest kaablist: L = faas (enamasti must, pruun või hall) N = neutraaljuht (enamasti sinine) PE = kaitsejuht (roheline/kollane) Kahtluse korral tuleb kaablid pingetestriga identifit- seerida; seejärel lülitage taas pingevabaks. Faas (L) ja neutraaljuht (N) lülitatakse ridaklemmi külge. Tähtis! Ühenduste omavaheline äravahetamine põhjustab seadmes või kaitsmekarbis hiljem lühise. Sel juhul tuleb üksikud kaablid veelkord identifitseerida ning uuesti külge ühendada. Võrgutoitejuhtmesse võib olla installeeritud sisse ja välja lülitamiseks võrgulüliti. Märkus! Selle valgusti valgusallikat tohib vahetada ainult tootja või tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga isik. Montaažisammud

• Valige tööraadiust ja liikumise tuvastamist arves- se võttes sobiv montaažikoht

• Lülitage voolutoide välja (joon. 4.1)

• Avage valgusti (joon. 4.2)

• Võtke avariivalgustusmoodul välja (joon. 4.3)

• Märkige puuravad (joon. 4.4)

• Puurige avad ja pange tüüblid sisse (joon. 4.5)

• Tõugake kaablijuhik läbi/või eemaldage tihendus- kork ja juhtige ühenduskaabel valgustisse (joon. 4.6)

• Monteerige valgusti Akumulaatorite tehnilised andmedEE – 116 –– 117 –
• Tööraadiuse seadmine (tundlikkus) (joon. 4.16). Tehaseseadistus: +- Mõiste „tööraadius“ all mõeldakse umbes ringikujulist läbimõõtu maapinnal, mis annab 2,5 m kõrgusele monteerimisel tulemuseks tuvastuspiirkonna.- Seaderegulaator (–) peal = vahetult (–) ees minimaalne tööraadius (u Ø 1m)- Seaderegulaator (+) peal = maksimaalne tööraadius (u Ø 8 m).- Kaasasolevate sirmide (joon. 6.2–6.6) sissepistmisega saab tööraadiust 4 suunas vähendada.6. Ühendamisvõimalused – Normaalühendus ilma lülitita, mitme RSPROLEDB1 paralleelrežiim (joon. 5.1) – Normaalühendus lülitiga (joon. 5.2)7. Tööraadiuse piiramine – Sirmide sissepistmisega saab tööraadiust 4 suunas vähendada (joon. 6.2–6.6) 8. Sensorvalgusti rikkedSensorvalgustil puudub pinge – Kaitse on vallandunud, pole sisse lülitatud, juhe on katki • Lülitage kaitse sisse või vahetage välja; lülitage võrgulüliti sisse; kontrollige juhet pingetestriga – Lühis võrgutoitejuhtmes • Kontrollige ühendusi – Võimalik olemasolev võrgulüliti väljas • Lülitage võrgulüliti sisseSensorvalgusti ei lülitu sisse – Hämaruseseadistus valesti valitud • Seadistage uuesti – Võrgulüliti VÄLJAS • Lülitage sisse – Maja kaitse defektne • Lülitage kaitse sisse või vahetage välja; vajaduse korral kontrollige ühendust Valgusti ei lülitu välja – Pidev liikumine tuvastuspiirkonnas• Kontrollige piirkondaSensorvalgusti lülitub nähtava liikumiseta sisse – Valgusti pole raputusvabalt monteeritud• Monteerige korpus tugevasti külge – Liikumine toimus, kuid vaatleja ei tuvastanud seda (liikumine seina taga, väikese objekti liikumi-ne lambi vahetus läheduses jne)• Kontrollige piirkonda Sensorvalgusti ei lülitu liikumisest hoolimata sisse – Rikete minimeerimiseks eiratakse kiireid liikumisi või on seadistatud liiga väike tuvastuspiirkond• Kontrollige piirkonda 9. Avariivalgustusmooduli rikkedLaadimiskontrolli punane LED ei põle – Avariivalgustusmoodul pole õigesti fikseerunud• kontrollige võrguühendust• kontrollige akude paigaldussuunda ja komp-lektsustLaadimiskontrolli punane LED SEES, avariival-gustus-LED ei lülitu klahviga sisse – Akud on väga tugevasti tühjenenud – Akuelement on defektne või valesti sisse pandud• kontrollige võrguühendust• kontrollige akude paigaldussuunda ja komp-lektsustLaadimiskontrolli punane LED VÄLJAS, lülitub klahvi vajutamisel koos avariivalgustus-LEDiga sisse• kontrollige akude paigaldussuunda ja komp-lektsustAvariivalgustuse LED lülitub klahvi vajutamisel kohe jälle välja – Akud tühjad või defektsed• kontrollige avariivalgustusmooduli võrgu-ühendust, laadimiskontrolli punane LED peab põlema10. Tarvikud (suvand) – Avariivalgustusmoodul ilma akudeta EAN 4007841006440 – Avariivalgustusmooduli asendusaku (3 tk) EAN 4007841006457 Kaebuste esitamineKui soovite tootega seonduvalt reklamatsiooni esi-tada, siis palun saatke see komplektsena ja tasutud tarnega koos originaal-ostutšekiga, mis peab sisal-dama ostukuupäeva andmeid ning toote nimetust, meie edasimüüjale või otse meile, Fortronic AS, Tööstuse tee 7, 61715, Tõrvandi. Me soovitame Teil ostutšekki seetõttu kuni garantiiaja möödu-miseni hoolikalt alal hoida. STEINEL ei vastuta tagasisaatmise raames esinevate transpordikulude ja -riskide eest.Informatsiooni garantiijuhtumi kehtestamiseks saate meie kodulehelt www.fortronic.ee või www.steinel-professional.de/garantieGarantiijuhtumi esinemise või mõne toote kohta kü-simuste tekkimise korral võite meile esmaspäevast reedeni 9.00–17.00 vahemikus teeninduse numbril +3727475208 helistada.11 VastavusdeklaratsioonSiinkohal kinnitab STEINEL Vertrieb GmbH, et raadioseade RSPROLEDB1 vastab määrusele 2014/53/EL. ELi ühilduvusdeklaratsiooni täisteksti leiate alljärgnevalt internetiaadressilt: http://www.steinel.de12 UtiliseerimineElektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse. Ärge visake elektriseadmeid olmejäätmete hulka!Ainult ELi riikidele:Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises õiguses tuleb kasu-tuskõlbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse. Ärge visake vanu seadmeid, akusid/patareisid majapidamisprügisse, tulle ega vette. Akud/patareid tuleks kokku koguda, taaskäidelda või keskkonnasõbralikul viisil utiliseerida. Ainult ELi riikidele:Direktiivi 2006/66/EÜ kohaselt tuleb defektsed või kasutatud akud/patareid taaskäidelda. Kasutuskõlb-matuks muutunud akud/patareid saab müügipunktis või saasteainete kogumispunktis ära anda.13. TootjagarantiiOstjana omate müüja suhtes samuti seadusega sä-testatud puuduste kõrvaldamise õigusi või vastavalt pretensiooniõigusi. Kui Teie asukohariigis on need õigused olemas, siis meie garantiideklaratsioon neid ei kärbi ega piira. Me anname Teie STEINELi Professional sensortootele laitmatute omaduste ja nõuetekohase talitluse kohta 5-aastase garantii. Me garanteerime, et kõnealune toode on vaba materjali-, valmistamis- ja konstruktsioonivigadest. Me garanteerime kõigi elektrooniliste koostedetai-lide ja kaablite talitluskõlblikkuse ning et kasutatud valmistamismaterjalid ja nende pealispind on puudustevabad. TOOTJA
