BRUGSANVISNING RS PRO B1 Notlicht S STEINEL

• Anslut anslutningskabeln (bild 4.8)

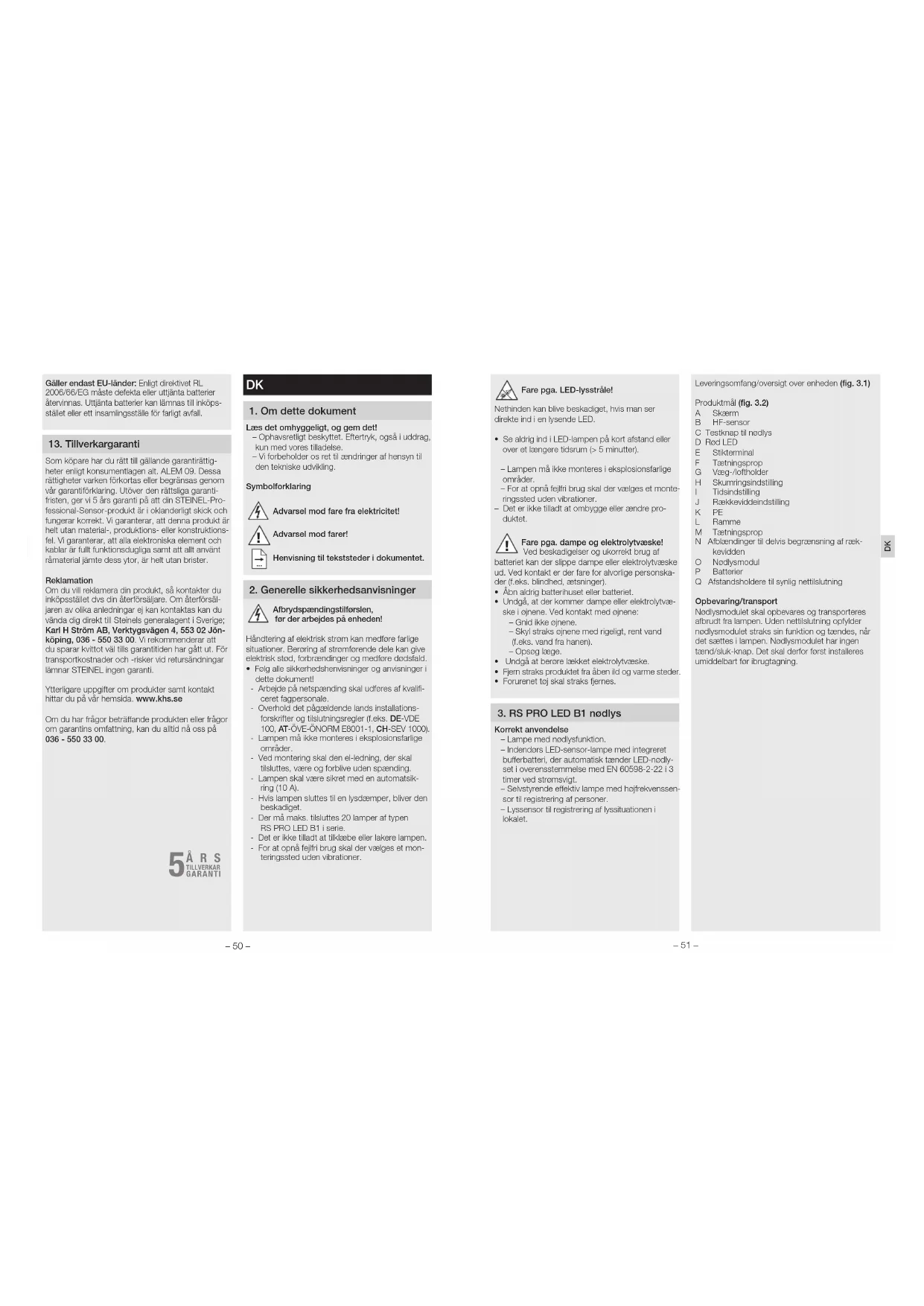

1. Om dette dokument

Læs det omhyggeligt, og gem det! – Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse. – Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling. Symbolforklaring Advarsel mod fare fra elektricitet!

2. Generelle sikkerhedsanvisninger

Afbryd spændingstilførslen, før der arbejdes på enheden!Håndtering af elektrisk strøm kan medføre farlige situationer. Berøring af strømførende dele kan give elektrisk stød, forbrændinger og medføre dødsfald.• Følg alle sikkerhedshenvisninger og anvisninger i dette dokument! - Arbejde på netspænding skal udføres af kvalifi-ceret fagpersonale. - Overhold det pågældende lands installations-forskrifter og tilslutningsregler (f.eks. DE-VDE 100, AT-ÖVE-ÖNORM E8001-1, CH-SEV 1000). - Lampen må ikke monteres i eksplosionsfarlige områder. - Ved montering skal den el-ledning, der skal tilsluttes, være og forblive uden spænding. - Lampen skal være sikret med en automatsik-ring (10 A). - Hvis lampen sluttes til en lysdæmper, bliver den beskadiget. - Der må maks. tilsluttes 20 lamper af typen RSPROLEDB1 i serie. - Det er ikke tilladt at tilklæbe eller lakere lampen. - For at opnå fejlfri brug skal der vælges et mon-teringssted uden vibrationer. Fare pga. LED-lysstråle!Nethinden kan blive beskadiget, hvis man ser direkte ind i en lysende LED. • Se aldrig ind i LED-lampen på kort afstand eller over et længere tidsrum (> 5 minutter). – Lampen må ikke monteres i eksplosionsfarlige områder. – For at opnå fejlfri brug skal der vælges et monte-ringssted uden vibrationer.– Det er ikke tilladt at ombygge eller ændre pro-duktet.

Fare pga. dampe og elektrolytvæske!Ved beskadigelser og ukorrekt brug af batteriet kan der slippe dampe eller elektrolytvæske ud. Ved kontakt er der fare for alvorlige personska-der (f.eks. blindhed, ætsninger).• Åbn aldrig batterihuset eller batteriet.• Undgå, at der kommer dampe eller elektrolytvæ-ske i øjnene. Ved kontakt med øjnene: – Gnid ikke øjnene. – Skyl straks øjnene med rigeligt, rent vand (f.eks. vand fra hanen). – Opsøg læge. • Undgå at berøre lækket elektrolytvæske.• Fjern straks produktet fra åben ild og varme steder. • Forurenet tøj skal straks fjernes.

3. RSPROLEDB1 nødlys

Korrekt anvendelse – Lampe med nødlysfunktion. – Indendørs LED-sensor-lampe med integreret buerbatteri, der automatisk tænder LED-nødly-set i overensstemmelse med EN 60598-2-22 i 3 timer ved strømsvigt. – Selvstyrende eektiv lampe med højfrekvenssen-sor til registrering af personer. – Lyssensor til registrering af lyssituationen i lokalet. Leveringsomfang/oversigt over enheden (fig. 3.1)Produktmål (fig. 3.2)A SkærmB HF-sensorC Testknap til nødlysD Rød LED E StikterminalF TætningspropG Væg-/loftholderH SkumringsindstillingI TidsindstillingJ Rækkeviddeindstilling K PE L RammeM TætningspropN Afblændinger til delvis begrænsning af ræk-keviddenO NødlysmodulP BatterierQ Afstandsholdere til synlig nettilslutningOpbevaring/transportNødlysmodulet skal opbevares og transporteres afbrudt fra lampen. Uden nettilslutning opfylder nødlysmodulet straks sin funktion og tændes, når det sættes i lampen. Nødlysmodulet har ingen tænd/sluk-knap. Det skal derfor først installeres umiddelbart før ibrugtagning. TILLVERKAR

GARANTI TILLVERKAR ÅRS GARANTI TILLVERKAR ÅRS GARANTIDK Mål (h×b×d) 300×300×71 mm Nettilslutning 230 - 240 V, 50 Hz Eekt 13,5 W LED Øvrige eekter Glødepærer, maks. 800 W ved 230 V AC Lysstofrør, maks. 400 W ved cos j = 0,5, induktiv belastning ved 230 V AC 4×maks. à 60 W, C ≤ 88 µF ved 230 V AC *1) Lysstrøm Kunststof PC: 1166 lm neutral hvid / 1102 lm varm hvid Eektivitet Kunststof PC: 88 lm/W neutral hvid / 81 lm/W varm hvid Lysstrøm for nødlys 21 lm Lysfarve Ca. 3000 kelvin (varm hvid) / 4000 kelvin (kold hvid) HF-teknologi 5,8 GHz (reagerer på selv små bevægelser uafhængigt af temperatur) Registreringsvinkel 360° med 160° åbningsvinkel. Sendeeekt Ca. 1 mW Rækkevidde Ø 1-8 m, trinløs, kan dæmpes i 4 retninger Maks. overvågningsareal Ca. 50 m² Tidsindstilling 5 sek. - 15 min Skumringsindstilling 2-2000 lux Kapslingsklasse IP 20 IK-klasse PC IK07 Beskyttelsesklasse II Temperaturområde 0 °C til +40 °C *1) Lysstofrør, energisparepærer, LED-lamper med elektronisk forkoblingsenhed (samlet kapacitet på alle tilsluttede forkoblingsenheder under den angivne værdi). 3 stk. Panasonic NiMh, HHR 80AAAB, 1,2 V/750 mAH, AAA Opladning af batterier med ca. 23 mAh permanent, der opstår ingen egenopvarmning Ladetid: 24 h (permanent netspænding) Ingen memory-eekt Batterikapacitet/nødlysvarighed: min. 3 h *1) *1) Den maksimale kapacitet garanteres kun, hvis de medfølgende batterier anvendes. Vigtigt: Hvis nødlysmodulets lysperiode underskrider 3 h, skal de anvendte batterier udskiftes. – 52 – – 53 – Tekniske data for sensorlampe Tekniske data for batterier

Betjening af nødlys Nødlyset skal altid testes før brug.

• Tryk på knappen "test", nødlys-LED'erne tændes (fig. 4.12)

• LED-modulet skal tænde.

• Nødlysmodulet kan udskiftes, mens lampen anvendes normalt.

• Ladekontrol-LED'en (charge) (fig. 4.13) skal altid lyse efter brug af nødlysmodulet, også når nødlystesten udføres. Den ekstra test, afbry- delse af forsyningen, erstatter ikke kontrollen via testknappen Betjening af sensor

• Skumringsindstilling (reaktionsværdi) (fig. 4.14). Standardindstilling: Dagslysdrift - Kan indstilles trinløst på 2-2000 lux - Indstillingsregulator på (sol) = dagslysdrift ca. 2000 lux - Indstillingsregulator på (måne) = skumringsdrift ca. 2 lux

• Tidsindstilling (slukningsforsinkelse) (fig. 4.15). Standardindstilling: 5 sek. - Kan indstilles trinløst på 5 sek. - 15 min - Hver gang der registreres en bevægelse, før dette tidsrum er udløbet, startes timeren forfra - Hver gang lampen slukkes, er ny bevægelses- registrering afbrudt i ca. 1 sek. Først når dette tidsrum er udløbet, kan lampen tænde lyset igen ved bevægelse.

• Rækkeviddeindstilling (følsomhed) (fig. 4.16). Standardindstilling: + - Med begrebet rækkevidde menes der den omtrent cirkelformede diameter på jorden, som fås som registreringsområde ved montering i 2,5 m højde. - Indstillingsregulator på (–) = kort før (–) minimal rækkevidde (ca. Ø 1 m) - Indstillingsregulator på (+) = maksimal ræk- kevidde (ca. Ø 8 m) - Ved at indsætte de vedlagte afblændinger (fig. 6.2-6.6) kan rækkevidden reduceres i 4retninger. Fare for materielle skader Ombytning af tilslutningsledningerne kan medføre kortslutning.

• Identificer tilslutningsledningerne. Installation Tilslutning af nettilførslen (fig. 4.8) Nettilførslen består af en ledning med 3 ledere: L = fase (oftest sort, brun eller grå) N = nulleder (oftest blå) PE = jordledning (grøn/gul) Hvis du er i tvivl, skal du identificere ledningerne med en spændingstester og derefter afbryde spændingen igen. Fase (L) og nulleder (N) sluttes til kronemuen. Vigtigt: Ombygning af tilslutningerne fører til kortslutning i enheden eller i sikringsboksen. Hvis dette sker, skal de enkelte ledninger identificeres og monteres igen. I nettilførslen kan der være installeret en tænd/sluk- afbryder. Bemærk: Denne lampes lyskilde må kun udskiftes af produ- centen eller af en servicetekniker, der er autoriseret af producenten, eller af en person med tilsvarende kvalifikationer. Monteringstrin

• Vælg et egnet monteringssted, hvor der er taget hensyn til rækkevidde og bevægelsesregistrering

• Tag nødlysmodulet (fig. 4.3) ud

• Afmærk borehullerne (fig. 4.4)

• Bor huller, og sæt rawlplugs i (fig. 4.5)

• Gennembryd kabelføringen, eller fjern tætnings- propperne, og før tilslutningskablet ind i lampen (fig. 4.6)

• Monter lampen – Direkte over tilslutningsdåsen (fig. 46) – Med afstandsholdere ved synlig ledningsføring (fig 47)

• Tilslut tilslutningskablet (fig. 4.8)

• Sæt batterierne i nødlysmodulet med den angivne polaritet (fig. 4.9)

• Foretag indstilling af nødlyset ➔

5. Betjening af nødlys

• Foretag indstilling af sensoren ➔

5. Betjening af sensor

• Luk lampen (fig. 4.17) Berøring af strømførende dele kan give elektrisk stød, forbrændinger og medføre dødsfald.

• Slå strømmen fra, og afbryd spændingstilførslen.

• Kontrollér med en spændingstester, om spæn- dingen er afbrudt.

• Sørg for, at spændingstilførslen forbliver afbrudt.

• Tag ikke produktet i brug, hvis det er beskadiget

6. Tilslutningsmuligheder

– Normal tilslutning uden afbryder, paralleldrift af flere RSPROLEDB1 (fig. 5.1) – Normal tilslutning med afbryder (fig. 5.2)

7. Begrænsning af rækkevidden

– Rækkevidden kan reduceres i 4 retninger ved at indsætte afblændingerne (fig. 6.2 - 6.6)

8. Fejl på sensorlampen

Sensorlampe uden spænding – Sikring er blevet udløst, er ikke slået til, ledning afbrudt

• Slå sikringen til, udskift, tænd for kontakten, kont- rollér ledningen med spændingstester – Kortslutning i nettilførslen

• Kontrollér tilslutningerne – En eventuel netafbryder er slået fra

• Slå netafbryderen til Sensorlampen tændes ikke – Der er valgt en forkert skumringsindstilling

• Indstil igen – Nettilslutning slukket

• Tænd – Hussikring defekt

• Slå sikring til, udskift, kontrollér evt. tilslutning Lampen slukker ikke – Permanent bevægelse i registreringsområdet

• Kontrollér området Sensorlampen tændes, uden at der kan ses nogen bevægelse – Lampen er ikke monteret vibrationsfrit

• Monter huset, så det sidder fast – Der var en bevægelse, som dog ikke blev set af iagttageren (bevægelse bag væg, et lille objekt har bevæget sig umiddelbart i nærheden af lampen etc.)

• Kontrollér området Sensorlampen tændes ikke på trods af bevægelse – Hurtige bevægelser undertrykkes for at minimere fejl, eller der er indstillet et for lille registreringsområde

9. Fejl på nødlysmodul

Rød ladekontrol-LED lyser ikke – Nødlysmodulet sidder ikke korrekt i indgreb

• Kontrollér nettilslutningen

• Kontrollér, om alle batterier er sat korrekt i Rød ladekontrol-LED tændt, nødlys-LED tæn- des ikke med knappen – Batterierne er kraftigt afladet – Battericelle er defekt eller sat forkert i

• Kontrollér nettilslutningen

• Kontrollér batteriernes retning og ladetilstand Rød ladekontrol-LED slukket, tændes samtidig med nødlys-LED-en ved tryk på knappen

• Kontrollér, om alle batterier er sat korrekt i Nødlys-LED slukkes med det samme igen ved tryk på knappen – Batterier tomme eller defekte

• Kontrollér nettilslutningen til nødlysmodulet, den røde ladekontrol-LED skal lyse

10. Tilbehør (tilvalg)

– Nødlysmodul uden batterier EAN 4007841006440 – Erstatningsbatterier til nødlysmodul (3 stk.) EAN 4007841006457 11 Overensstemmelseserklæring Hermed erklærer STEINEL Vertrieb GmbH, at det trådløse anlæg af typen RSPROLEDB1 er i overensstemmelse med direktivet 2014/53/EU. Du kan læse EU-overensstemmelseserklæringens komplette tekst under følgende internetadresse: http://www.steinel.de 12 Bortskaffelse Elapparater, tilbehør og emballage skal bortskaes til miljøvenlig genvinding. Smid ikke elapparater ud sammen med husholdningsaaldet! Kun for EU-lande: I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elappara- ter indsamles separat og bortskaes til miljøvenlig genvinding. Brugte apparater og batterier må ikke smides ud med husholdningsaaldet, brændes eller smides i vand. Batterier skal indsamles, genvindes eller bortskaes på miljøvenlig vis. Kun for EU-lande: Ifølge direktivet 2006/66/EF skal defekte eller brugte batterier genvindes. Udtjente batterier kan afleveres hos en forhandler eller på en genbrugsstation.

13. Producentgaranti

Som køber har du de lovbestemte rettigheder over for sælger. Såfremt disse rettigheder eksisterer i dit land, hver-ken afkortes eller begrænses de af vores garantierklæring. Vi giver 5års garanti for fejlfri og korrekt funktion på dit STEINEL-Professional-sensorteknologi-produkt. Vi garante-rer, at dette produkt ikke har materiale-, produktions- eller konstruktionsfejl. Vi giver garanti for alle elektroniske kom-ponenters og kablers funktionsevne og for, at alle anvendte materialer og disses overflader ikke har mangler. Fremsættelse af kravHvis du vil fremsætte en reklamation over dit produkt, bedes du sende produktet komplet og fragtfrit med den originale købsdokumentation, som skal indeholde købsdato og produktbetegnelse, til din forhandler Roliba A/S, Reklamationsafdelingen, Hvidkærvej 52, DK-5250 Odense SV. Vi anbefaler, at du opbevarer din købsdoku-mentation sikkert, indtil garantiperioden er udløbet. Roliba A/S hæfter ikke for transportomkostninger og risici under returneringen af produktet.Du finder informationer om gennemførelse af et garantikrav på vores hjemmeside www.roliba.dkHvis du har et garantitilfælde eller et spørgsmål til dit pro-dukt, kan du altid ringe på tlf. (+45) 6593 0357.
