NÁVOD K OBSLUZE RS PRO B1 Notlicht S STEINEL

Pozorně si jej přečtěte a uschovejte! – Chráněno autorským právem. Dotisk, i částečný, jen s naším souhlasem. – Změny, které slouží technickému pokroku, vyhrazeny. Vysvětlení symbolů Varování před ohrožením elektrickým proudem!

Varování před nebezpečím! Odkaz na text v dokumentu.

2. Všeobecné bezpečnostní pokyny

GARANCIACZ Rozměry (vך×h) 300×300×71 mm Připojení k síti 230 – 240 V, 50 Hz Výkon 13,5 W LED Dodatečný spínaný výkon žárovky, max. 800 W při 230 V AC osvětlovací trubice, max. 400 W při cos j = 0,5, induktivní zatížení při 230 V AC 4×max. à 60 W, C ≤88 µF při 230 V AC *1) Světelný tok plast PC: 1166lm neutrální bílá/1102lm teplá bílá Efektivnost plast PC: 88lm/W neutrální bílá/81 lm/W teplá bílá Světelný tok nouzového osvětlení 21 lm Barva světla asi 3 000 K (teplá bílá) / 4 000 K (studená bílá) Technika VF 5,8 GHz (nezávisle na teplotě reaguje na sebemenší pohyb) Úhel záchytu 360° s úhlem otevření 160° Vysílací výkon asi 1 mW Dosah Ø 1 – 8 m, plynule nastavitelný, vymezení ve 4 směrech Max. plošné pokrytí přibližně 50 m² Časové nastavení 5 s − 15 min. Soumrakové nastavení 2 − 2 000 lx Krytí IP 20 Třída IK PC IK07 Třída ochrany II Teplotní rozmezí 0 °C až +40 °C *1) Zářivky, úsporné žárovky, LED lampy s elektronickým předřadným zařízením (celková kapacita všech připojených předřadných zařízení pod uvedenou hodnotou). 3 ks Panasonic NiMh, HHR 80AAAB, 1,2 V/750 mAH, AAA Permanentní nabíjení akumulátoru s asi 23 mAh, nedochází k vlastnímu zahřívání Doba nabíjení: 24 hod. (trvalé síťové napětí) Bez paměťového efektu Kapacita akumulátoru/doba trvání nouzového osvětlení: min. 3 hod. *1) *1) Maximální kapacita je zajištěna jen tehdy, jsou-li použity dodané akumulátory. Důležité: Není-li dosaženo požadované doby, po kterou má modul nouzového osvětlení svítit (3 hod.), musí být vložené akumulátory vyměněny. – 82 – – 83 –

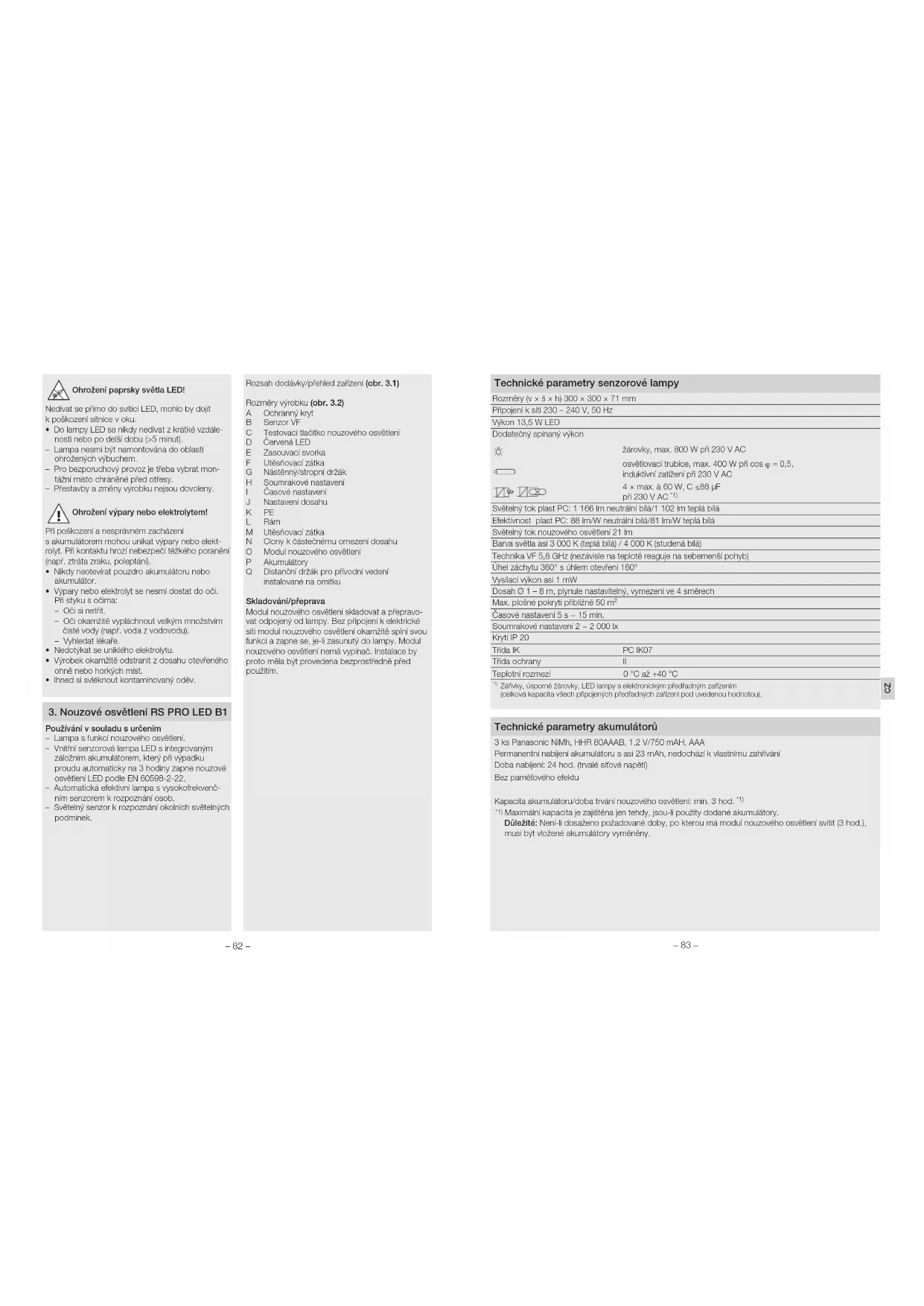

Ohrožení paprsky světla LED! Nedívat se přímo do svíticí LED, mohlo by dojít k poškození sítnice v oku.

• Do lampy LED se nikdy nedívat z krátké vzdále- nosti nebo po delší dobu (>5 minut). – Lampa nesmí být namontována do oblastí ohrožených výbuchem. – Pro bezporuchový provoz je třeba vybrat mon- tážní místo chráněné před otřesy. – Přestavby a změny výrobku nejsou dovoleny.

Ohrožení výpary nebo elektrolytem! Při poškození a nesprávném zacházení s akumulátorem mohou unikat výpary nebo elekt- rolyt. Při kontaktu hrozí nebezpečí těžkého poranění (např. ztráta zraku, poleptání).

• Nikdy neotevírat pouzdro akumulátoru nebo akumulátor.

• Výpary nebo elektrolyt se nesmí dostat do očí. Při styku s očima: – Oči si netřít. – Oči okamžitě vypláchnout velkým množstvím čisté vody (např. voda z vodovodu). – Vyhledat lékaře.

• Nedotýkat se uniklého elektrolytu.

• Výrobek okamžitě odstranit z dosahu otevřeného ohně nebo horkých míst.

• Ihned si svléknout kontaminovaný oděv.

3. Nouzové osvětlení RSPROLEDB1

Používání v souladu s určením – Lampa s funkcí nouzového osvětlení. – Vnitřní senzorová lampa LED s integrovaným záložním akumulátorem, který při výpadku proudu automaticky na 3 hodiny zapne nouzové osvětlení LED podle EN 60598-2-22. – Automatická efektivní lampa s vysokofrekvenč- ním senzorem k rozpoznání osob. – Světelný senzor k rozpoznání okolních světelných podmínek. Rozsah dodávky/přehled zařízení (obr. 3.1) Rozměry výrobku (obr. 3.2) A Ochranný kryt B Senzor VF C Testovací tlačítko nouzového osvětlení D Červená LED E Zasouvací svorka F Utěsňovací zátka G Nástěnný/stropní držák H Soumrakové nastavení I Časové nastavení J Nastavení dosahu K PE L Rám M Utěsňovací zátka N Clony k částečnému omezení dosahu O Modul nouzového osvětlení P Akumulátory Q Distanční držák pro přívodní vedení instalované na omítku Skladování/přeprava Modul nouzového osvětlení skladovat a přepravo- vat odpojený od lampy. Bez připojení k elektrické síti modul nouzového osvětlení okamžitě splní svou funkci a zapne se, je-li zasunutý do lampy. Modul nouzového osvětlení nemá vypínač. Instalace by proto měla být provedena bezprostředně před použitím. Technické parametry senzorové lampy Technické parametry akumulátorůCZ – 84 – – 85 –

• Zkontrolovat poškození u všech konstrukčních dílů

• Při poškození výrobek nepoužívat

Ohrožení elektrickým proudem! Při kontaktu s vodivými díly může dojít k úrazu elektric- kým proudem, popáleninám nebo smrti.

• Vypnout proud a přerušit přívod napětí.

• Zkoušečkou napětí zkontrolovat, zda je vedení bez napětí.

• Zajistit, aby přívod napětí zůstal přerušený. Nebezpečí věcných škod Záměna připojovacího vedení může vést ke zkratu.

• Identifikovat připojovací vedení. Instalace Připojení k elektrické síti (obr. 4.8) K připojení k elektrické síti použijte třípólový kabel: L = fázový vodič (většinou černý, hnědý nebo šedý) N = neutrální vodič (většinou modrý) PE = ochranný vodič (zelenožlutý) V případě pochybností je nutno identifikovat jednotlivé vodiče kabelu pomocí zkoušečky napětí; zda jsou zase bez napětí. Fázový (L) a neutrální (N) vodič se připojí ke svítidlové svorkovnici. Důležité: Případná záměna přívodů způsobí po zapnutí zkrat v přístroji nebo ve vaší pojistkové krabici. V tomto případě je nutno jednotlivé kabely opako- vaně identifikovat a poté znovu zapojit. V přívodním síťovém vedení může být instalován běžný síťový vypínač. Upozornění: Světelný zdroj tohoto svítidla může být nahrazen jen výrobcem nebo jím pověřeným servisním technikem či srovnatelně kvalifikovanou osobou. Postup při montáži

• Vhodné montážní místo vybrat při zohlednění dosahu a zachycení pohybu

• Vypnout napájení elektrickým proudem (obr. 4.1)

• Otevřít lampu (obr. 4.2)

• Vyjmout modul nouzového osvětlení (obr. 4.3)

• Vyznačit otvory k vrtání (obr. 4.4)

• Vyvrtat otvory a vložit hmoždinky (obr. 4.5)

• Prorazit kabelové vedení nebo odstranit utěsňo- vací zátku a do lampy zavést připojovací kabel (obr. 4.6)

• Namontovat lampu – Přímo nad připojovací krabici (obr. 46) – Sdistančními držáky ukabelů instalovaných na omítku (obr. 47)

• Připojit připojovací kabel (obr. 4.8)

• Do modulu nouzového osvětlení vložit akumulá- tory podle znázorněných pólů (obr. 4.9)

• Modul nouzového osvětlení zasunout do určené polohy (obr. 4.10)

• Zapnout napájení elektrickým proudem (obr. 4.11)

• Nastavit nouzové osvětlení ➔

5. Obsluha nouzového osvětlení

Obsluha nouzového osvětlení Před použitím bezpodmínečně provést test nouzo- vého osvětlení.

• Stisknout tlačítko „Test“, zapnout nouzové osvět- lení LED (obr. 4.12).

• Uvolnit tlačítko „Test“, vypnout nouzové osvětlení LED.

• Volitelný dodatečný test: Odpojit napájení lampy.

• Modul LED musí být zapnutý.

• Modul nouzového osvětlení lze během normální- ho provozu lampy vyměnit.

• LED kontrolka nabíjení (charge) (obr. 4.13) musí po nasazení modulu nouzového osvětlení vždy svítit, i při testování nouzového osvětlení. Volitel- ný dodatečný test, odpojení napájení, nenahrazuje zkoušku prováděnou tlačítkem Test Obsluha senzoru

• Soumrakové nastavení (prahová reakční hodnota) (obr. 4.14). Nastavení z výroby: provoz za denního světla - Plynule nastavitelné 2 − 2 000 lx - Otočný regulátor nastavený na (slunce) = provoz za denního světla, tedy asi 2 000 lx - Otočný regulátor nastavený na (měsíc) = soumrakový provoz, tedy asi 2 lx

• Časové nastavení (zpoždění vypnutí) (obr. 4.15). Nastavení z výroby: 5 s - Plynule nastavitelné 5 s − 15 min. - Každým pohybem před uplynutím této doby budou znovu spuštěny automatické hodiny. Lampa nevypíná – Trvalý pohyb v oblasti záchytu

• Zkontrolovat oblast Senzorová lampa se bez znatelného pohybu zapne – Lampa je namontována na místě, kde dochází k otřesům

• Pevně namontovat těleso – K pohybu došlo, ale nebyl rozeznán pozorovate- lem (pohyb za stěnou, pohyb malého objektu v bezprostřední blízkosti lampy atd.)

• Zkontrolovat oblast Senzorová lampa i přes znatelný pohyb nezapne – K minimalizaci poruch jsou potlačeny rychlé pohyby nebo je nastavena příliš malá oblast záchytu

• Zkontrolovat oblast 9 Poruchy modulu nouzového osvětlení Červená LED kontrolka nabíjení nesvítí – Modul nouzového osvětlení správně nezaskočil

• Zkontrolovat připojení k síti

• Zkontrolovat směr vložení a celistvost akumu- látoru Červená LED kontrolka nabíjení svítí, LED nouzové osvětlení nelze tlačítkem zapnout – Akumulátory jsou hluboce vybité – Akumulátorový článek je poškozený nebo není správně vložený

• Zkontrolovat připojení k síti

• Zkontrolovat směr vložení a nabití akumulátoru Červená LED kontrolka nabíjení nesvítí, rozsvítí se po stisku tlačítka společně s LED nouzovým osvětlením

• Zkontrolovat směr vložení a celistvost akumu- látoru LED nouzové osvětlení se po stisku tlačítka zase hned vypne – Akumulátory prázdné nebo poškozené

• Zkontrolovat připojení k elektrické síti pro mo- dul nouzového osvětlení, musí svítit červená LED kontrolka nabíjení - Po každém vypnutí lampy je opětovné zachy- cování pohybu přerušeno asi na 1 vteřinu. Teprve po uplynutí této doby může lampa při pohybu zase zapnout světlo.

• Nastavení dosahu (citlivost) (obr. 4.16). Nastavení z výroby: + - Pod pojmem dosah je míněn přibližný kruhovitý průměr na zemi, který při montáži do výšky 2,5 m vyplyne jako oblast záchytu. - Otočný regulátor nastavený na (–) = krátce před (–) minimální dosah (asi Ø 1 m) - Otočný regulátor nastavený na (+) = maximální dosah (asi Ø 8 m). - Nasunutím přiložených clon (obr. 6.2-6.6) může být dosah omezen ve 4 směrech.

6. Možnosti připojení

– Normální připojení bez přepínače, paralelní provoz několika RSPROLEDB1 (obr. 5.1) – Normální připojení s přepínačem (obr. 5.2)

– Nasunutím clon může být dosah omezen ve 4 směrech (obr. 6.2 – 6.6)

8. Poruchy senzorové lampy

Senzorová lampa bez napětí – Pojistka zareagovala, není zapnutá, přerušené vedení

• Pojistka zapnutá, vyměnit, zapnout síťový vypínač, zkontrolovat vedení pomocí zkoušečky napětí – Zkrat v přívodním síťovém vedení

• Zkontrolovat připojení – Eventuálně vypnutý stávající síťový vypínač

• Zapnout síťový vypínač Senzorová lampa nezapíná – Zvoleno nesprávné soumrakové nastavení

• Znovu nastavit – Síťový vypínač v poloze VYPNUTO

• Zapnout – Vadná domovní pojistka

• Zapnout, vyměnit pojistku popř. zkontrolovat připojeníSK – 86 –– 87 –
