HASZNÁLATI ÚTMUTATÓ RS LED M1 STEINEL

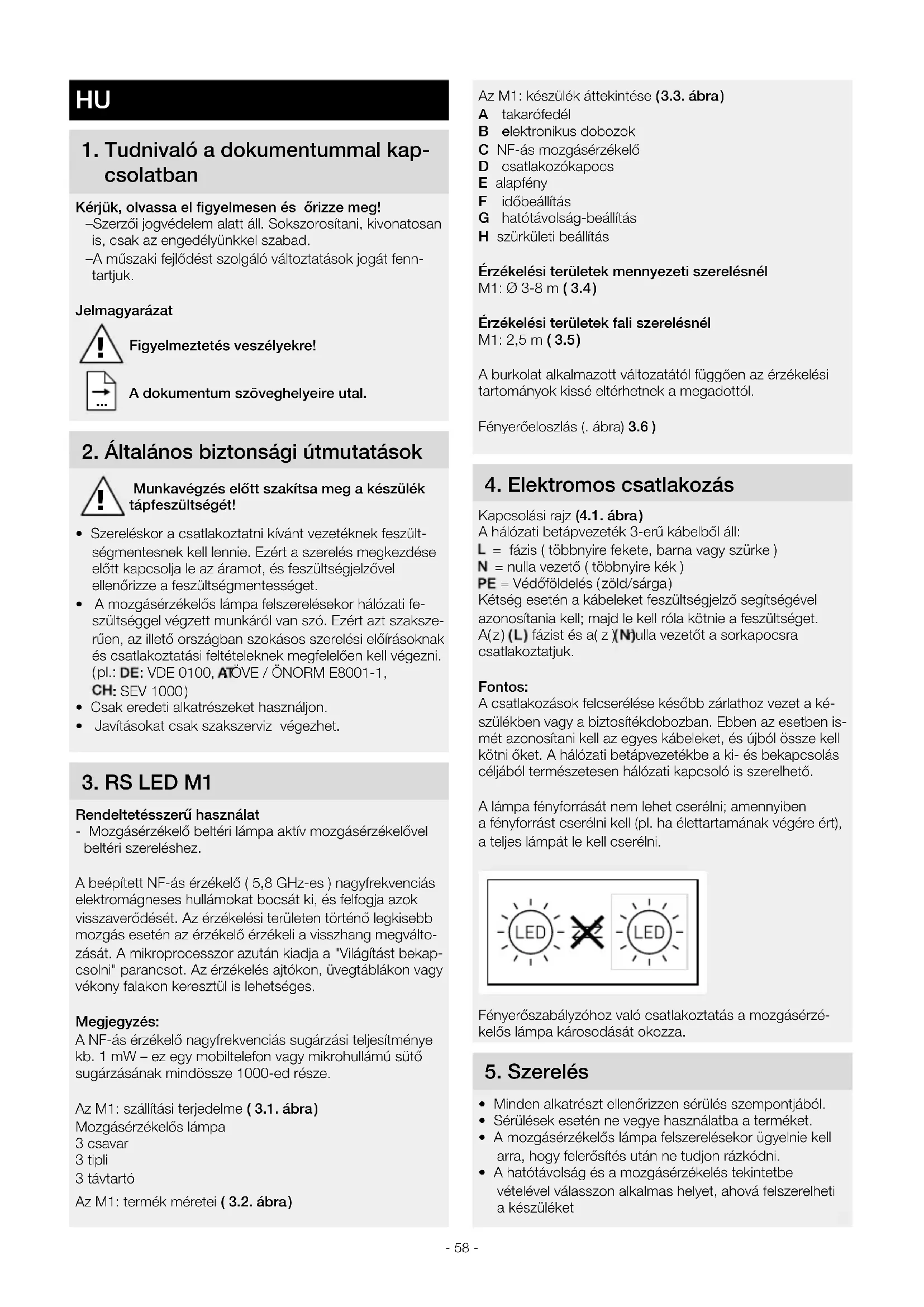

TR- 58 - Az M1: készülék áttekintése ( 3.3. ábra ) A takarófedél B elektronikus dobozok C NF-ás mozgásérzékelő D csatlakozókapocs E alapfény F időbeállítás G hatótávolság-beállítás H szürkületi beállítás Érzékelési területek mennyezeti szerelésnél M1: Ø 3-8 m (3.4 ) Érzékelési területek fali szerelésnél M1: 2,5 m (3.5 ) A burkolat alkalmazott változatától függően az érzékelési tartományok kissé eltérhetnek a megadottól. Fényerőeloszlás (. ábra)3.6 )

4. Elektromos csatlakozás

Kapcsolási rajz (4.1. ábra ) A hálózati betápvezeték 3-erű kábelből áll: = fázis ( többnyire fekete, barna vagy szürke ) = nulla vezető ( többnyire kék ) = Védőföldelés ( zöld/sárga ) Kétség esetén a kábeleket feszültségjelző segítségével azonosítania kell; majd le kell róla kötnie a feszültséget. A( z ) fázist és a( z ) nulla vezetőt a sorkapocsra csatlakoztatjuk. Fontos: A csatlakozások felcserélése később zárlathoz vezet a ké- szülékben vagy a biztosítékdobozban. Ebben az esetben is- mét azonosítani kell az egyes kábeleket, és újból össze kell kötni őket. A hálózati betápvezetékbe a ki- és bekapcsolás céljából természetesen hálózati kapcsoló is szerelhető. A lámpa fényforrását nem lehet cserélni; amennyiben a fényforrást cserélni kell (pl. ha élettartamának végére ért), a teljes lámpát le kell cserélni. Fényerőszabályzóhoz való csatlakoztatás a mozgásérzé- kelős lámpa károsodását okozza.

• Minden alkatrészt ellenőrizzen sérülés szempontjából.

• Sérülések esetén ne vegye használatba a terméket.

• A mozgásérzékelős lámpa felszerelésekor ügyelnie kell arra, hogy felerősítés után ne tudjon rázkódni.

• A hatótávolság és a mozgásérzékelés tekintetbe vételével válasszon alkalmas helyet, ahová felszerelheti a készüléket

csolatban Kérjük, olvassa el figyelmesen és őrizze meg! – Szerzői jogvédelem alatt áll. Sokszorosítani, kivonatosan is, csak az engedélyünkkel szabad. – A műszaki fejlődést szolgáló változtatások jogát fenn- tartjuk. Jelmagyarázat

Figyelmeztetés veszélyekre!

A dokumentum szöveghelyeire utal.

2. Általános biztonsági útmutatások

Munkavégzés előtt szakítsa meg a készülék tápfeszültségét!

• Szereléskor a csatlakoztatni kívánt vezetéknek feszült- ségmentesnek kell lennie. Ezért a szerelés megkezdése előtt kapcsolja le az áramot, és feszültségjelzővel ellenőrizze a feszültségmentességet.

• A mozgásérzékelős lámpa felszerelésekor hálózati fe- szültséggel végzett munkáról van szó. Ezért azt szaksze- rűen, az illető országban szokásos szerelési előírásoknak és csatlakoztatási feltételeknek megfelelően kell végezni. ( pl.: :VDE0100, : ÖVE/ÖNORM E8001-1, : SEV1000 )

• Csak eredeti alkatrészeket használjon.

• Javításokat csak szakszerviz végezhet.

Rendeltetésszerű használat - Mozgásérzékelő beltéri lámpa aktív mozgásérzékelővel beltéri szereléshez. A beépített NF-ás érzékelő ( 5,8 GHz-es ) nagyfrekvenciás elektromágneses hullámokat bocsát ki, és felfogja azok visszaverődését. Az érzékelési területen történő legkisebb mozgás esetén az érzékelő érzékeli a visszhang megválto- zását. A mikroprocesszor azután kiadja a "Világítást bekap- csolni" parancsot. Az érzékelés ajtókon, üvegtáblákon vagy vékony falakon keresztül is lehetséges. Megjegyzés: A NF-ás érzékelő nagyfrekvenciás sugárzási teljesítménye kb. 1 mW – ez egy mobiltelefon vagy mikrohullámú sütő sugárzásának mindössze 1000-ed része. Az M1: szállítási terjedelme ( 3.1. ábra ) Mozgásérzékelős lámpa 3 csavar 3 tipli 3 távtartó Az M1: termék méretei ( 3.2. ábra ) !- 59 - A szerelés lépései

• Kapcsolja le az áramellátást (4.1 )

• Jelölje be a furatok helyét (5.1 )

• Fúrja ki a furatokat és rakja be a tipliket (5.2 )

• Szerelés vakolat alatti vezetékezés esetén (. ábra)5.3 )

• Szerelés vakolat fölötti vezetékezés esetén (. ábra)5.4 )

• Csatlakoztassa rá a csatlakozókábelt (5.5)

• Kapcsolja be az áramellátást (5.7 )

• Beállítások végrehajtása ( 5.6 ) – Beállítások ➔ "6. Működés"

• Burkolat felrakása (. ábra)5.7 )

Gyári beállítások: Idő beállítás: 5 másodperc Hatótávolság-beállítás: M1: max. 8 m Alkonykapcsoló-beállítás: 2.000 lux Alapfény: KI Miután rászerelte a házat, és a lámpát hálózatra csatla- koztatta, használatba veheti a mozgásérzékelős lámpát. Amikor a világításkapcsoló segítségével manuálisan használatba veszi a hálózati kapcsolót, az a 10 mp-es beállítási fázis letelte után kikapcsol, majd mozgásérzékelős üzemmódba lép. A hálózati kapcsoló ismételt működtetése nem szükséges. Az állítócsavar működése ( 6.1. ábra ) Időtartam beállítás ( utánfutási idő ) ( 6.1./F ábra ) A lámpa világítási időtartama kb. 5 másodperc és max. 15 perc között fokozatmentesen állítható. Ha az eszköz a beállított idő letelte előtt érzékel mozgást, az időkapcsoló óra újból elindul. Tudnivaló: A lámpa kikapcsolása után a mozgásérzékelés kb. 1 mp időtartamra szünetel. Csak ennek az időnek a letelte után képes a lámpa mozgás esetén ismét bekapcsolni.Az érzé- kelési tartomány beállításához és a működés ellenőrzésé- hez a legrövidebb idő beállítása ajánlott. Hatótávolság beállítása ( érzékenység ) ( 6.1./G ábra ) Hatótávolság alatt azt a talajon létrejött, nagyjából kör alakú átmérőt értjük, amely 2,50 m magaságban történő felszerelés esetén adódik. – Szabályzó maximum = max. hatótávolság – Szabályozó gomb minimumon = min. hatótávolság Szürkületi beállítás ( megszólalási küszöb ) (6.1./F ábra) A lámpa kívánt megszólalási küszöbértékét fokozatmente- sen lehet állítani kb. 2 és 2000 lux között. – Szabályzó gomb állásra állítva = nappali üzem ( világosságtól függetlenül ) – Szabályzó gomb állásra állítva = alkony-üzemmód ( kb. 2 lux ) Az érzékelési terület beállításakor és a nappali fénynél végzett működéspróbánál a szabályozó gombnak -n kell állnia. Alapfényerő (. ábra) 6.1/E ) Az alapfény funkció lehetővé teszi, hogy a beállított fénye- rő-érték elérése után a fényerő kb. 10%-a világítson. Az érzékelési területen érzékelt mozgás hatására a beállított időtartamra 100-%-os környezeti fényerőre kapcsol a világítás. A beállított időtartam lejárta után teljesen kialszik a fény. Amennyiben a lámpa még mindig a beállított fényerő- értékkel világít, ismét bekapcsol az alapfény. – Szabályzó = alapfény BE – Szabályzó 0 = alapfény KI Az alapfény akkor kapcsol be, ha a fényerő-határérték mini- mum alá csökken. Aktivált nappali üzem esetén az alapfény mindig be van kapcsolva. Az alapfény óránként kikapcsol a környezeti fényerő méréséhez. Rövid idő múltán ismét bekapcsol az alapfény. Folyamatos világítási funkció Ha a hálózati betápvezetékben hálózati kapcsolót helyez el, az egyszerű ki- és bekapcsolás mellett még a következő műveletek is elvégezhetők: Folyamatos világítási üzem ( 6.2. ábra ) 1 ) Folyamatos világítás bekapcsolása: Kapcsoló 2× KI és BE. A lámpa 4 órán át folyamato- san világítani fog. Utána önműködően ismét érzékelős üzemre kapcsol. 2 ) Folyamatos világítás kikapcsolása: Kapcsoló 1× KI és BE. A lámpa elalszik, ill. érzékelős üzemre kapcsol. Fontos: A kapcsolásokat 0,2 és 1 másodperc közötti időtartam alatt kell elvégezni.

Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újra hasznosításáról. Ne dobjon elektromos készülékeket a háztartási szemétbe! Csak az EU-országok esetében: Az elektromos és elektronikus berendezések hulladékainak kezelésére vonatkozó hatályos európai irányelvek, és azok nemzeti szintre történő konvertálása szerint a használható állapotban lévő elektromos készülékeket már nem kell külön gyűjteni, és környezetbarát újra hasznosításukról gondoskodni. Fontos: A vezérlőmű nem cserélhető. HU- 60 -

8. Megfelelőségi nyilatkozat

A STEINEL Vertrieb GmbH ezennel nyilatkozik, hogy aRSLEDM1 berendezés típusa megfelel a 2014/53/EU irányelv követelményeinek. Az EU-megfelelőségi nyilatkozat teljes szövege a következő internetcímen áll rendelkezésre: www.steinel.de

Ezt a Steinel terméket a legnagyobb gondossággal gyártották, működését és biztonságosságát az érvényes előírások szerint bevizsgálták, majd szúrópróba szerűen ellenőrizték. A Steinel garanciát vállal a kifogástalan minő-ségre és működésre. A garancia ideje 36 hónap, ami a vá-sárlás napján kezdődik. Minden olyan hibát kijavítunk, ami anyag- vagy gyártási hibára vezethető vissza. A garancia teljesítésének módját mi választjuk meg: ez lehet a hibás al-katrész megjavítása vagy kicserélése. A garancia nem vonatkozik a kopóalkatrészeken bekövet-kező károkra, valamint az olyan károkra és hiányosságokra, amelyek a szakszerűtlen kezelés vagy karbantartás miatt következnek be. Idegen objektumokon keletkező következ-ményes károk ki vannak zárva a garancia köréből.Garanciát csak akkor vállalunk, ha a készüléket szétszere-letlen állapotban jól becsomagolják, mellékelik a hiba rövid leírását, a (vásárlás időpontjával és a kereskedő pecsétjével ellátott) pénztárblokkot vagy számlát, és ezeket elküldik az illetékes szerviznek.Javító szolgálat:A garanciaidő lejárta után, vagy a garancia hatálya alá nem tartozó hiányosságok esetén tudakolja meg az Önhöz leg-közelebb eső szervizünkben, hogy milyen lehetőségei van-nak a helyreállításra.

Méretek (Ma×Sz×Mé) M1: 200×200×53 mm Hálózati feszültség 220-240 V, 50/60 HzTeljesítményfelvétel (P ) 8,80 WFényáram * M1: 759 lmHatásfok M1: 86 lm/WStandby érzékelő (P ) 0,39 WHálózati áram 46,50mAACTeljesítménytényező 0,93Színhőmérséklet 3 000 K (meleg fehér)Színvisszaadási index R =83Közepes mérési élettartam L70B50 25 °C esetén > 60 000 óraSzínkonzisztenciaSDCM Kiindulási érték: 3Fényerőeloszlás 10015020025090°90° 180°

30°30° 150°150° 60°120°60°120° cd / 1000 lm C0 / C180 C90 / C270 NF-ás technika 5,8 GHz (a hőmérséklettől függetlenül a legkisebb mozgásra is reagál)Érzékelési szög 360°, 160°-os nyalábszöggelLeadási teljesítmény kb. 1 mWÉrzékelési hatótávolság Ø 3-8 mIdőbeállítás 5 mp - 15 percAlkonykapcsoló-beállítás 2-2 000 luxAlapfény 10 %A védelem fajtája IP 20Védelmi osztály IIKörnyezeti hőmérséklet -10 - +40 °C Energiahatékonysági osztály Ez a termék „F“ energiahatékonysági osztályú fényforrást tartalmaz.- 61 - Zavar Oka Elhárítása A mozgásérzékelős lámpán nincs feszültség ■ kioldott a biztosíték, nincs bekapcsolva, elszakadt a vezeték ■ rövidzárlat a hálózati betápvezetékben ■ a beépített hálózati kapcsoló esetleg ki van kapcsolva ■ kapcsolja be a biztosítékot, cserélje ki, kapcsolja be a hálózati kapcsolót, ellenőrizze a vezetéket a feszültségel- lenőrzővel ■ csatlakozásokat átvizsgálni ■ a hálózati kapcsolót kapcsolja be A mozgásérzékelős lámpa nem kapcsol be ■ helytelen szürkületi beállítást választott ■ a hálózati kapcsoló KI van kapcsolva ■ kioldott a biztosíték ■ állítsa be újra ■ kapcsolja be ■ kapcsolja be a biztosítékot, cserélje, esetleg ellenőrizze a csatlakozásokat A mozgásérzékelős lámpa nem kapcsol ki ■ folyamatos mozgás az érzékelési területen ■ ellenőrizze a területet A mozgásérzékelős lámpa érzékelhető mozgás nélkül szükségtelenül bekapcsol ■ a lámpa nincs elmozdulás-mentesen szerelve ■ mozgás történt, amit azonban a megfi- gyelő nem érzékelt ( mozgás a fal mögött, kis tárgy mozgás a lámpa közvetlen közelében stb. ) ■ szerelje fel a lámpa házát szilárdan ■ ellenőrizze a területet A mozgásérzékelős lámpa mozgás ellenére nem kapcsol be ■ a zavar minimálisra csökkentése érdeké- ben a készülék elnyomja a gyors mozgá- sokat, vagy túl kicsi a beállított érzékelési terület ■ szürkületi beállítás helytelenül megvá- lasztva ■ ellenőrizze a területet ■ állítsa be újra
