LIETOŠANAS INSTRUKCIJA RS LED M1 STEINEL

Ambergs SIA Brīvības gatve 195-16 LV-1039 Rīga Tel.: 00371 67550740 www.ambergs.lv

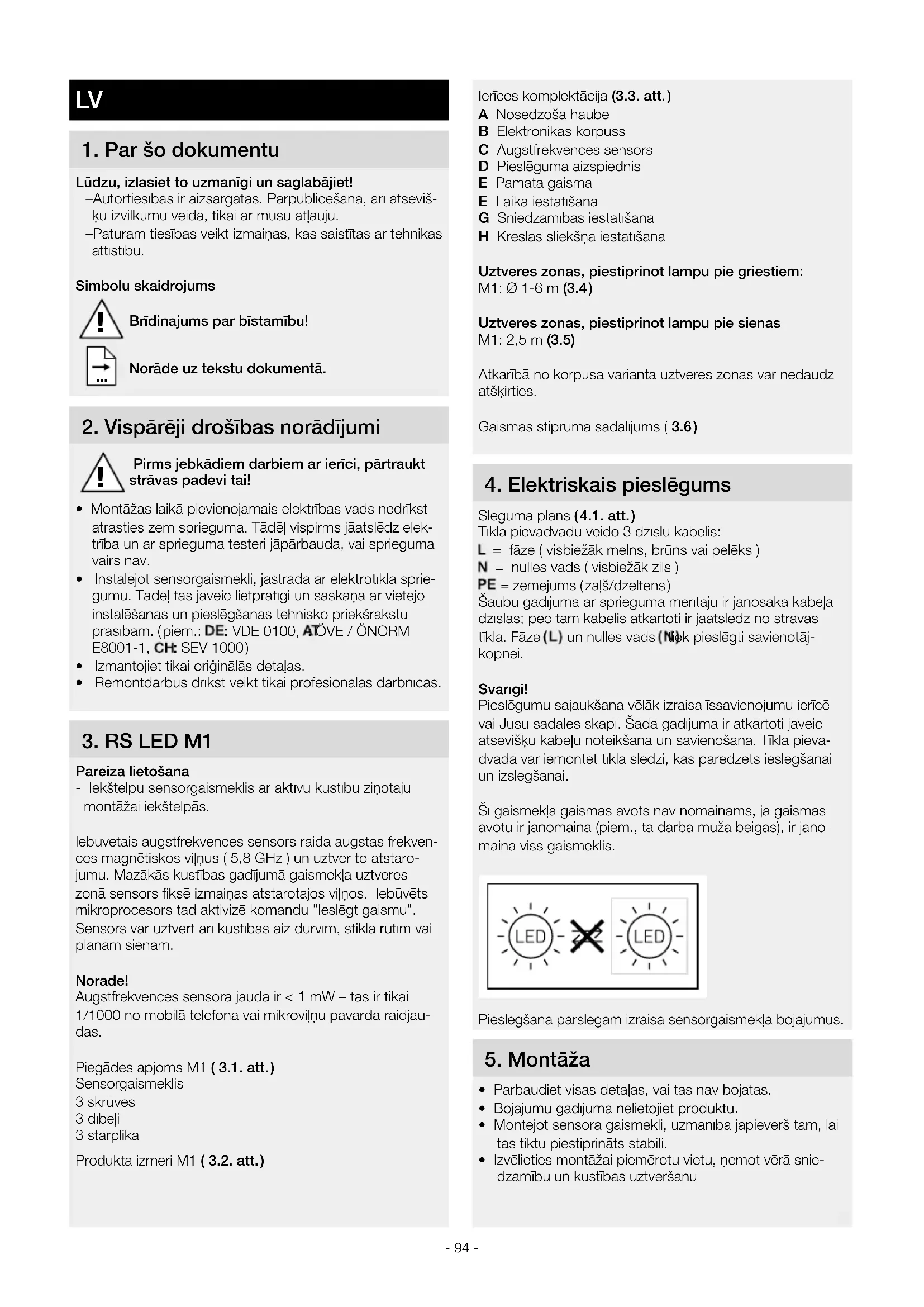

LT- 94 - Ierīces komplektācija (3.3.att. ) A Nosedzošā haube B Elektronikas korpuss C Augstfrekvences sensors D Pieslēguma aizspiednis E Pamata gaisma E Laika iestatīšana G Sniedzamības iestatīšana H Krēslas sliekšņa iestatīšana Uztveres zonas, piestiprinot lampu pie griestiem: M1: Ø 1-6 m (3.4 ) Uztveres zonas, piestiprinot lampu pie sienas M1: 2,5 m (3.5) Atkarībā no korpusa varianta uztveres zonas var nedaudz atšķirties. Gaismas stipruma sadalījums (3.6 )

4. Elektriskais pieslēgums

Slēguma plāns ( 4.1.att. ) Tīkla pievadvadu veido 3 dzīslu kabelis: = fāze ( visbiežāk melns, brūns vai pelēks ) = nulles vads ( visbiežāk zils ) = zemējums ( zaļš/dzeltens ) Šaubu gadījumā ar sprieguma mērītāju ir jānosaka kabeļa dzīslas; pēc tam kabelis atkārtoti ir jāatslēdz no strāvas tīkla. Fāze un nulles vads tiek pieslēgti savienotāj- kopnei. Svarīgi! Pieslēgumu sajaukšana vēlāk izraisa īssavienojumu ierīcē vai Jūsu sadales skapī. Šādā gadījumā ir atkārtoti jāveic atsevišķu kabeļu noteikšana un savienošana. Tīkla pieva- dvadā var iemontēt tīkla slēdzi, kas paredzēts ieslēgšanai un izslēgšanai. Šī gaismekļa gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina (piem., tā darba mūža beigās), ir jāno- maina viss gaismeklis. Pieslēgšana pārslēgam izraisa sensorgaismekļa bojājumus.

• Pārbaudiet visas detaļas, vai tās nav bojātas.

• Bojājumu gadījumā nelietojiet produktu.

• Montējot sensora gaismekli, uzmanība jāpievērš tam, lai tas tiktu piestiprināts stabili.

• Izvēlieties montāžai piemērotu vietu, ņemot vērā snie- dzamību un kustības uztveršanu

Lūdzu, izlasiet to uzmanīgi un saglabājiet! – Autortiesības ir aizsargātas. Pārpublicēšana, arī atseviš- ķu izvilkumu veidā, tikai ar mūsu atļauju. – Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību. Simbolu skaidrojums

Brīdinājums par bīstamību!

Norāde uz tekstu dokumentā.

2. Vispārēji drošības norādījumi

Pirms jebkādiem darbiem ar ierīci, pārtraukt strāvas padevi tai!

• Montāžas laikā pievienojamais elektrības vads nedrīkst atrasties zem sprieguma. Tādēļ vispirms jāatslēdz elek- trība un ar sprieguma testeri jāpārbauda, vai sprieguma vairs nav.

• Instalējot sensorgaismekli, jāstrādā ar elektrotīkla sprie- gumu. Tādēļ tas jāveic lietpratīgi un saskaņā ar vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasībām. ( piem.:

• Izmantojiet tikai oriģinālās detaļas.

• Remontdarbus drīkst veikt tikai profesionālas darbnīcas.

Pareiza lietošana - Iekštelpu sensorgaismeklis ar aktīvu kustību ziņotāju montāžai iekštelpās. Iebūvētais augstfrekvences sensors raida augstas frekven- ces magnētiskos viļņus ( 5,8 GHz ) un uztver to atstaro- jumu. Mazākās kustības gadījumā gaismekļa uztveres zonā sensors fiksē izmaiņas atstarotajos viļņos. Iebūvēts mikroprocesors tad aktivizē komandu "Ieslēgt gaismu". Sensors var uztvert arī kustības aiz durvīm, stikla rūtīm vai plānām sienām. Norāde! Augstfrekvences sensora jauda ir < 1 mW – tas ir tikai 1/1000 no mobilā telefona vai mikroviļņu pavarda raidjau- das. Piegādes apjoms M1 ( 3.1.att. ) Sensorgaismeklis 3 skrūves 3 dībeļi 3 starplika Produkta izmēri M1 ( 3.2.att. ) !- 95 - Montāžas soļi

• Atslēdziet elektrības apgādi (4.1 )

• Atzīmējiet urbuma vietas (5.1 )

• Izurbiet caurumus un ievietojiet dībeļus (5.2)

• Ieslēdziet elektrības apgādi (5.7 )

• Veiciet iestatīšanu (5.6 ) – Iestatījumi ➔ "6. Funkcijas"

Rūpnīcas iestatījumi: Laika iestatījums: 5 sekundes Darbības rādiusa izvēle: M1: maks. 8 m Krēslas iestatījums: 2000 luksi Pamata gaisma: IZSL. Pēc tam, kad ir uzmontēts korpuss un ir veikts tīkla pieslēgums, var tikt uzsākta sensorgaismekļa ekspluatā- cija. Gaismekļa manuālā lietošanā, izmantojot tīkla slēdzi, gaismeklis ieslēgšanās fāzē izslēdzas pēc 10 s un pēc tam ir aktīvs sensora darbībai. Atkārtota tīkla slēdža izmantoša- na nav vajadzīga. Funkciju iestatījumu regulators (6.1.att. ) Laika iestatījums ( pēcdarbības laiks ) ( 6.1./F att. ) Vēlamo gaismekļa degšanas ilgumu iespējams iestatīt bez pakāpēm no apm. 5 s līdz maks. 15 min. Ar katru kustību, kas uztverta pirms šī laika beigām, pulkstenis tiek startēts no jauna. Norāde: Pēc katras gaismekļa izslēgšanās uz apm. 1 s ir pārtraukta jaunas kustības uztvere. Tikai pēc šī laika paiešanas gais- meklis, uztverot kustību, atkal var ieslēgt gaismu. Iestatot uztvers lauku un pārbaudot darbību, ieteicams iestatīt īsāko laiku. Sniedzamības iestatījums ( jūtīgums ) ( 6.1./G att. ) Ar jēdzienu „sniedzamība“ tiek saprasts apļveida laukums uz grīdas, kurš veido uztveres lauku, montējot gaismekli 2,50 m augstumā. – Iestatīšanas slēdzis maks. = maksimālā sniedzamība – Iestatīšanas slēdzis min. = minimālā sniedzamība Krēslas sliekšņa iestatīšana ( reakcijas slieksnis ) ( 6.1./F att. ) Vēlamo reakcijas slieksni iespējams iestatīt bez pakāpēm no apm. 2 līdz 2000 luksiem. – Iestatīšnas slēdzis iestatīts uz = dienasgaismas režīms ( atkarībā no apgaismojuma ) – Iestatīšanas slēdzis iestatīts uz = aptumšošanas režīms ( apm. 2 luksi ) Iestatot uztveres lauku un pārbaudot gaismekļa darbību dienasgaismā, iestatījumu regulatoram jābūt pagrieztam pret . Bāzes gaismas funkcija (6.1/E ) Bāzes gaismas funkcija piedāvā apgaismojumu ar aptuveni 10% apgaismojuma jaudas, ja tiek sasniegta iestatītā gaišuma vērtība. Kustības gadījumā uztveres zonā gaisma tiek ieslēgta uz iestatīto laiku ar 100% gaismas jaudu. Pēc iestatītā laika beigām gaisma pilnībā izslēdzas. Ja iestatītā gaišuma vērtba joprojām nav sasniegta, pamata gaisma atkal tiek ieslēgta. – Iestatījumu regulators uz = pamata gaisma IESL. – Iestatījumu regulators uz 0 = pamata gaisma IZSL. Bāzes gaisma ir IESL., kad gaišuma slieksnis tiek pārkāpts. Aktivēta dienas režīma gadījumā, pamata gaisma vienmēr ir IESL. Pamata gaisma izslēdzas ik stundu, lai izmērītu apkārtējās telpas gaišumu. Pēc neilga laika pamata gaisma atkal ieslēdzas. Ilgstošas gaismas funkcija Ja tīkla pievadā tiek instalēts lternatīvs tīkla slēdzis, paralēli parastajām ieslēgšanas un izslēgšanas funkcijām iespēja- mas šādas funkcijas: Ilgstoša apgaismojuma režīms ( 6.2. att. ) 1 ) Ieslēgt ilgstošo apgaismojumu: Slēdzis 2×IZSL. unn IESL. Gaismeklis tiek iestatīts 4 stundu ilgstošā apgaismojuma režīmā. Beigās gaismek- lis automātiski atkal pāriet uz sensora režīmu. 2 ) Izslēgt ilgstošo apgaismojumu: Slēdzis 1×IZSL. un IESL. Gaismeklis izslēdzas, t.i., pāriet sensora režīmā. Svarīgi! Slēgšanai jānotiek laika posmā no 0,2 līdz 1 sekundei.

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei. Nemetiet elektroierīces parastajos atkritumos! Tikai ES valstīm Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei. Svarīgi! Bateriju ierīce nav nomaināma.

8. Atbilstības deklarācija

Ar šo STEINEL Vertrieb GmbH paziņo, ka radioiekārta ( RS LED M1 ) atbilst direktīvai 2014/53/ES. Visu ES atbilstī- bas deklarācijas tekstu Jūs varat izlasīt: www.steinel.de LV- 96 -

9. Ražotāja garantija

Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā dar-bība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pakļauts izlases veida pār-baudei. Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēršam trūkumus, kas radušies materiālu vai rūpnīcas kļūdu dēļ, garantijas ser-viss ietver sevī bojāto daļu remontu vai apmaiņu pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā arī uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā arī kritiena rezultātā. Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā.Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu kļūdas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodaļai.Remonta serviss:Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.

Izmēri (A x P x Dz) M1: 200×200×53 mm Elektrotīkla spriegums 220-240 V, 50/60 HzJaudas patēriņš (P ) 8,80 WGaismas plūsma * M1: 759 lmEfektivitāte M1: 86 lm/WStandby sensors (P ) 0,39 WElektroenerģija 46,50mAACJaudas faktors 0,93Krāsas temperatūra 3 000 K (silti balta gaisma)Krāsas attēlošanas indekss R =83Vidējs dzīves ilgums L70B50 pie 25°C: > 60 000 hKrāsas konstistence SDCM Sākuma vērtība: 3Gaismas stipruma sadalījums 10015020025090°90° 180°

30°30° 150°150° 60°120°60°120° cd / 1000 lm C0 / C180 C90 / C270 Augstfrekvences tehnika 5,8 GHz (neatkarīgi no temperatūras reaģē uz vismazāko kustību)Uztveres leņķis 360°, ar 160° lielu atveres leņķiRaidjauda apmēram - 1 mWUztveres sniedzamība Ø 3-8 mLaika iestatīšana 5 s - 15 minKrēslas sliekšņa iestatījums 2-2 000 luksiPamata gaisma 10 %Aizsardzības veids IP 20Aizsargklase IIApkārtējā temperatūra -10 līdz +40 °CEnerģijas efektivitātes klase Šai precei ir gaismas avots ar "F" enerģijas efektivitātes klasi- 97 - Traucējumi Cēlonis Risinājums Sensorgaismeklim netiek pievadīta strāva ■ Drošinātājs ir izslēdzies, nav ieslēgts, bojāts vads ■ Īssavienojums tīkla pievadvadā ■ Iespējams izslēgts tīkla slēdzis, ja tāds ir ierīkots ■ Ieslēdziet drošinātāju, nomainiet, ieslēdziet tīkla slēdzi; pārbaudiet vadu ar sprieguma testeri ■ Jāpārbauda pieslēgumi ■ Jāieslēdz tīkla slēdzis Sensorgaismeklis neieslēdzas ■ Krēslas sliekšņa iestatījums izvēlēts nepareizi ■ IZSLĒGTS tīkla slēdzis ■ Drošinātājs ir izslēdzies ■ Iestatiet no jauna ■ Jāieslēdz ■ Ieslēdziet drošinātāju, nomainiet, pēc vajadzības pārbaudiet pieslēgumu Sensorgaismeklis neizslēdzas ■ Nepārtraukta kustība uztveres laukā ■ Pārbaudiet uztveres zonu Sensorgaismeklis ieslēdzas bez acīmredzama iemesla ■ Lampa ir piestiprināta tā, ka tā nav pasargāta no vibrācijām ■ Kustība ir bijusi, bet sensors to nav at- pazinis ( kustība aiz sienas, tiešā lampas tuvumā kustējies mazs objekts u.c. ) ■ Stingri uzmontējiet korpusu ■ Pārbaudiet uztveres zonu Sensorgaismeklis neieslēdzas, neskatoties uz kustību ■ Lai samazinātu traucējumus, ātras kus- tības netiek uztvertas, vai arī ir uzstādīts pārāk mazs uztveres lauks ■ Krēslas sliekšņa iestatījums izvēlēts nepareizi ■ Pārbaudiet uztveres zonu ■ Iestatiet no jauna

11. Darbības traucējumi
