BRUKSANVISNING RS LED M1 STEINEL

Verktygsvägen 4 SE-553 02 Jönköping Tel.: +46 36 550 33 00 info@khs.se www.khs.se

Kopplingsschema ( bild4.1 ) Nätledningen består av en 3-ledarkabel: = fas ( oftast svart, brun eller grå ) = nolledare ( oftast blå ) = skyddsledare ( grön/gul ) Vid osäkerhet, måste kabeln identifieras med en spän- ningsprovare; gör den därefter spänningsfri igen. Fas och neutralledare ansluts till kopplingsplinten. Viktigt: En förväxling av anslutningarna leder till kortslutning i enheten eller i säkringsskåpet. I ett sådant fall måste de enskilda kablarna identifieras igen och anslutas på nytt. På nätkabeln kan naturligtvis en ström ställare för till- och frånkoppling installeras. Armaturens ljuskälla kan inte bytas ut; om ljuskällan ändå måste bytas ut (t.ex. när den är uttjänt), så måste hela armaturen bytas ut. Anslutning till en dimmer kan leda till skador på sensorar- maturen.

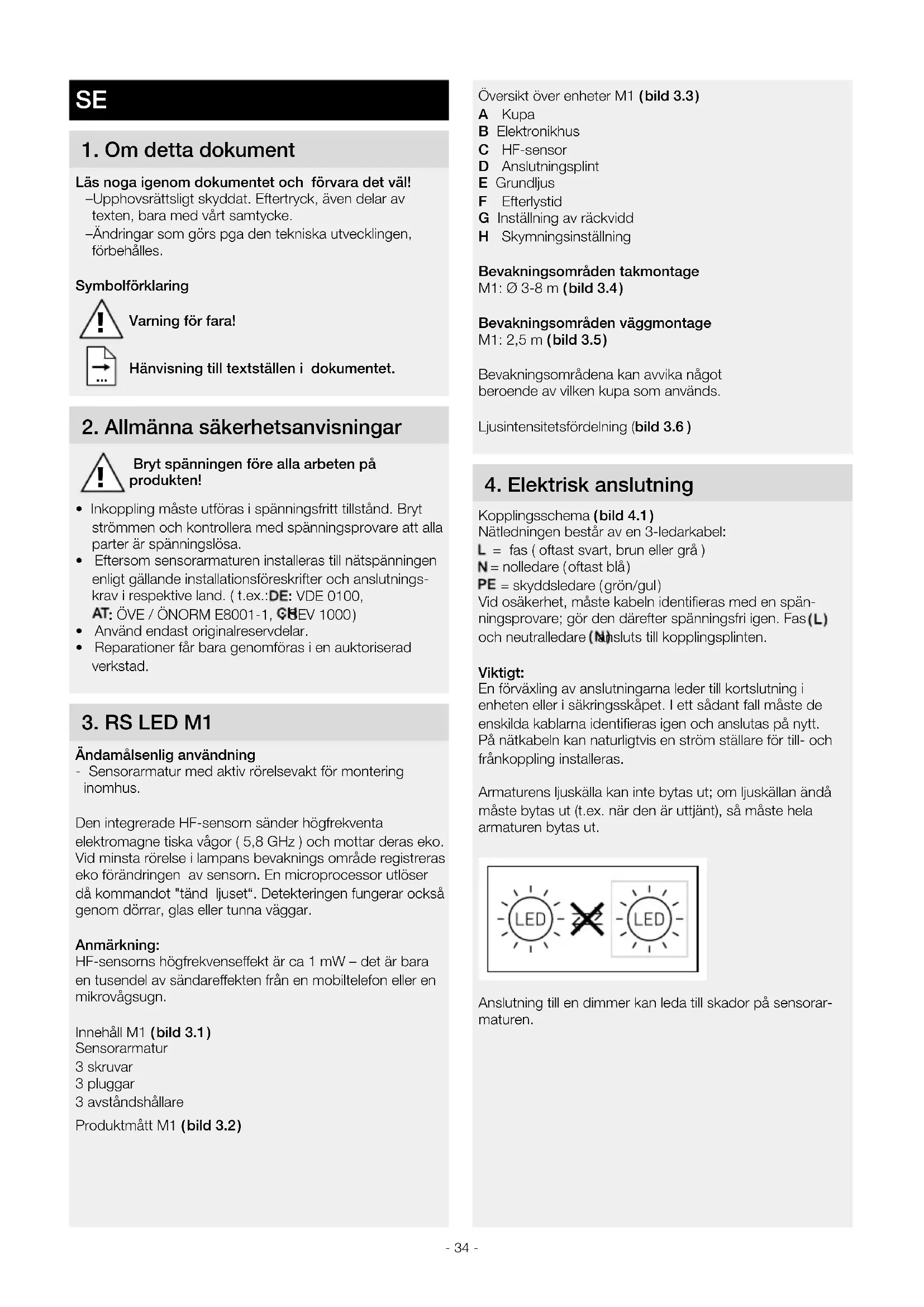

Läs noga igenom dokumentet och förvara det väl! – Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke. – Ändringar som görs pga den tekniska utvecklingen, förbehålles. Symbolförklaring

2. Allmänna säkerhetsanvisningar

Bryt spänningen före alla arbeten på produkten!

• Inkoppling måste utföras i spänningsfritt tillstånd. Bryt strömmen och kontrollera med spänningsprovare att alla parter är spänningslösa.

• Eftersom sensorarmaturen installeras till nätspänningen enligt gällande installationsföreskrifter och anslutnings- krav i respektive land. ( t.ex.: :VDE0100, : ÖVE/ÖNORM E8001-1, : SEV1000 )

• Använd endast originalreservdelar.

• Reparationer får bara genomföras i en auktoriserad verkstad.

Ändamålsenlig användning - Sensorarmatur med aktiv rörelsevakt för montering inomhus. Den integrerade HF-sensorn sänder högfrekventa elektromagne tiska vågor ( 5,8 GHz ) och mottar deras eko. Vid minsta rörelse i lampans bevaknings område registreras eko förändringen av sensorn. En microprocessor utlöser då kommandot "tänd ljuset“. Detekteringen fungerar också genom dörrar, glas eller tunna väggar. Anmärkning: HF-sensorns högfrekvenseekt är ca 1 mW – det är bara en tusendel av sändareekten från en mobiltelefon eller en mikrovågsugn. Innehåll M1 ( bild3.1 ) Sensorarmatur 3 skruvar 3 pluggar 3 avståndshållare Produktmått M1 ( bild3.2 ) !- 35 -

• Kontrollera samtliga delar med avseende på skador.

• Är produkten skadad får den inte tas i bruk.

• Sensorarmaturen måste monteras vibrationsfritt.

• Välj en lämplig montageplats med hänsyn till räckvidden och rörelsedetekteringen. Montageordning

• Bryt spänningen (bild4.1 )

• Markera borrhålen (bild5.1 )

• Borra hål och sätt i pluggar (bild5.2)

• Kabel infällt montage (bild5.3 )

• Utanpåliggande kabel (bild5.4 )

• Anslut nätkabeln (bild5.5 )

• Slå till spänningen (bild5.7 )

• Företa inställningarna (bild 5.6 ) – Inställningar ➔ "6. Funktion"

• Sätt på skyddet (bild5.7 )

Fabriksinställningar: Efterlystid: 5 sekunder Inställning av räckvidden: M1: max. 8 m Skymningsinställning: 2 000 lux Grundljus: FRÅN Efter montage kupa och nätanslutningens installation, är sensorarmaturen klar att användas. Om armaturen tänds manuellt med strömbrytare, släcks den efter 10 sekunder för kalibrering och är därefter aktiv i sensordrift. Strömbry- taren behöver inte manövreras igen. Funktion ställskruv ( bild6.1 ) Tidsinställning ( efterlystid ) ( bild 6.1/F ) Önskad efterlystid för armaturen kan ställas in steglöst från ca 5 sekunder till max. 15 minuter. Varje ny detekterad rörelse startar om tiden på nytt. Anmärkning: Efter varje gång som lampan har släckts avbryts rörelsebe- vakningen i ca 1 sekund innan en ny rörelse åter kan tända armaturen. För inställningen av bevakningsområdet och för funktions- testet, rekommenderas den kortaste tiden. Inställning av räckvidd ( känslighet ) ( bild 6.1/G ) Med räckvidd menas det cirkelformade område på golvet, som utgör bevakningsområdet vid montering på 2,5 m höjd. – Ställskruv max. = max. räckvidd – Ställskruv min. = min. räckvidd Skymningsnivå ( aktiveringsnivå ) ( bild 6.1/F ) Önskad skymningsnivå kan steglöst ställas in från ca 2 till 2000 lux. – Ställskruven på = drift i dagsljus ( oberoende av ljusstyrka ) – Ställskruven på = aktivering vid skymning ( ca 2 lux ) För inställningen av bevakningsområdet och för funktions- testet i dagsljus, måste ställskruven stå på . Grundljusfunktion (bild 6.1/E) Grundljusfunktionen möjliggör en belysning med ca 10% ljuseekt när det inställda skymningsvärdet har uppnåtts. Vid rörelse inom bevakningsområdet tänds ljuset under inställd tid med 100 %. Efter att den inställda efterlystiden har löpt ut släcks ljuset helt. Om det inställda skymningsvärdet fortfarande är uppnått, tänds grundljuset igen. – Ställskruven i läge = grundljus TILL – Ställskruven på 0 = grundljus FRÅN Grundljuset är TILL, när ljusnivåtröskeln underskrids. Vid aktiverad dagsljusdrift är grundljuset alltid TILL. Grundljuset släcks en gång i timmen för att mäta omgivnin- gens ljusnivå. Efter en kort stund tänds grundljuset igen. Permanentljus Om en nätkontakt monteras i nätanslutningens matarled- ning, finns möjlighet till följande funktioner förutom att bara tända och släcka: Permanent ljus ( bild 6.2 ) 1 ) Tillkoppla permanent ljus: brytare 2×FRÅN och TILL. Lampan ställs in på fast sken under 4 timmar. Därefter övergår den automatiskt i sensordrift igen. 2 ) Frånkoppla permanent ljus: brytare 1×FRÅN och TILL. Armaturen slocknar resp. går över i sensordrift. Viktigt: Kopplingarna måste genomföras inom 0,2 till 1 sekund.

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning. Kasta inte elapparater i hushållssoporna! Gäller endast EU-länder: Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning. Viktigt: Driftsenheten kan inte bytas ut.

8. Tillverkargaranti

Härmed förklarar STEINEL Vertrieb GmbH, att sensorar- maturen typ RS LED M1 motsvarar direktivet 2014/53/EU. Den fullständiga texten till EU-konformitetsförklaringen finns på följande internetadress: www.steinel.se SE- 36 -

9. Tillverkargaranti

Denna Steinel-produkt är tillverkad med största noggrannhet. Den är funktions- och säkerhetstestad enligt gällande före-skrifter och har därefter genomgått en stickprovskontroll. Steinel garanterar felfritt tillstånd och felfri funktion. Garantin gäller i 36 månader från inköpsdagen. Vi åtgärdar bristfällig-heter orsakade av material- eller tillverkningsfel. Garantin uppfylls genom reparation eller utbyte av bristfälliga delar efter vårt val. Garantin omfattar inte slitage och skador orsakade av felaktigt hanterande eller bristande underhåll och skötsel av produkten. Följdskador på främmande före-mål ersätts ej.Garantin gäller endast då produkten, som inte får vara de-monterad, sändes väl förpackad med beskrivning av felet och fakturakopia eller kvitto (inköpsdatum och stämpel) till vår re-presentant eller lämnas till inköpsstället.Reparationsservice:Kontakta nästa serviceställe för reparationer efter garanti-tidens utgång eller vid bristfälligheter som inte omfattas av garantin. TILLVERKAR

Mått (H×B×D) M1: 200×200×53 mm Spänning 220-240 V, 50/60 HzSystemeffekt (P ) 8,80 WLjusflöde * M1: 759 lmLjusutbyte M1: 86 lm/WStandby Sensor (P ) 0,39 WNätström 46,50mA ACEffektfaktor 0,93Färgtemperatur 3 000K (varmvit)Färgåtergivningsindex R =83Medellång livslängd för beräkningen L70B50 vid 25°C: > 60 000 tim.FärgkonsistensSDCM Startvärde: 3Ljusintensitetsfördelning 10015020025090°90° 180°

30°30° 150°150° 60°120°60°120° cd / 1000 lm C0 / C180 C90 / C270 HF-teknik 5,8 GHz (reagerar på minsta rörelse, oberoende av temperaturen) Bevakningsvinkel 360° med 160° öppningsvinkelSändeffekt ca 1 mWBevakningsräckvidd Ø 3-8mEfterlystid 5 sek. - 15 min.Skymningsinställning 2-2 000 lux Grundljus 10 %Skyddsklass IP 20Isolationsklass IIOmgivningstemperatur -10 till +40 °C Energieffektklass: Denna produkt har en ljuskälla i energieffektklass "F".- 37 - Störning Orsak Åtgärd Sensorarmaturen utan spänning ■ Säkring har utlöst, inte påkopplad, strömförsörjning avbruten ■ Kortslutning i nätanslutningens matarledning ■ Eventuellt befintlig nätströmbrytar FRÅN ■ Slå till säkringen, byt ut, slå till spän- ningen, testa med spänningsprovare ■ Kontrollera anslutningarna ■ Slå till nätströmbrytaren Sensorarmaturen tänds inte ■ Felaktig skymningsinställning ■ Nätströmbrytare FRÅN ■ Säkring har utlöst ■ Ställ in på nytt ■ Slå till ■ Slå till säkringen, byt ut, kontrollera evtl. anslutningen Sensorarmaturen släcks inte ■ Ständig rörelse i bevakningsområdet ■ Kontrollera området Sensorarmaturen tänds utan förnimbar rörelse ■ Armaturen inte korrekt monterad ■ Rörelse fanns, men kunde inte detekteras ( rörelse bakom en vägg, rörelse av ett litet objekt i lampans omedelbara närhet osv. ) ■ Fixera lampkupan ■ Kontrollera området Sensorarmaturen tänds inte trots rörelse ■ Snabba rörelser undertrycks för att mini- mera feltändningar eller bevakningsområ- det är för litet inställt ■ Felaktig skymningsinställning ■ Kontrollera området ■ Ställ in på nytt
