MODE D'EMPLOI RS LED M1 STEINEL

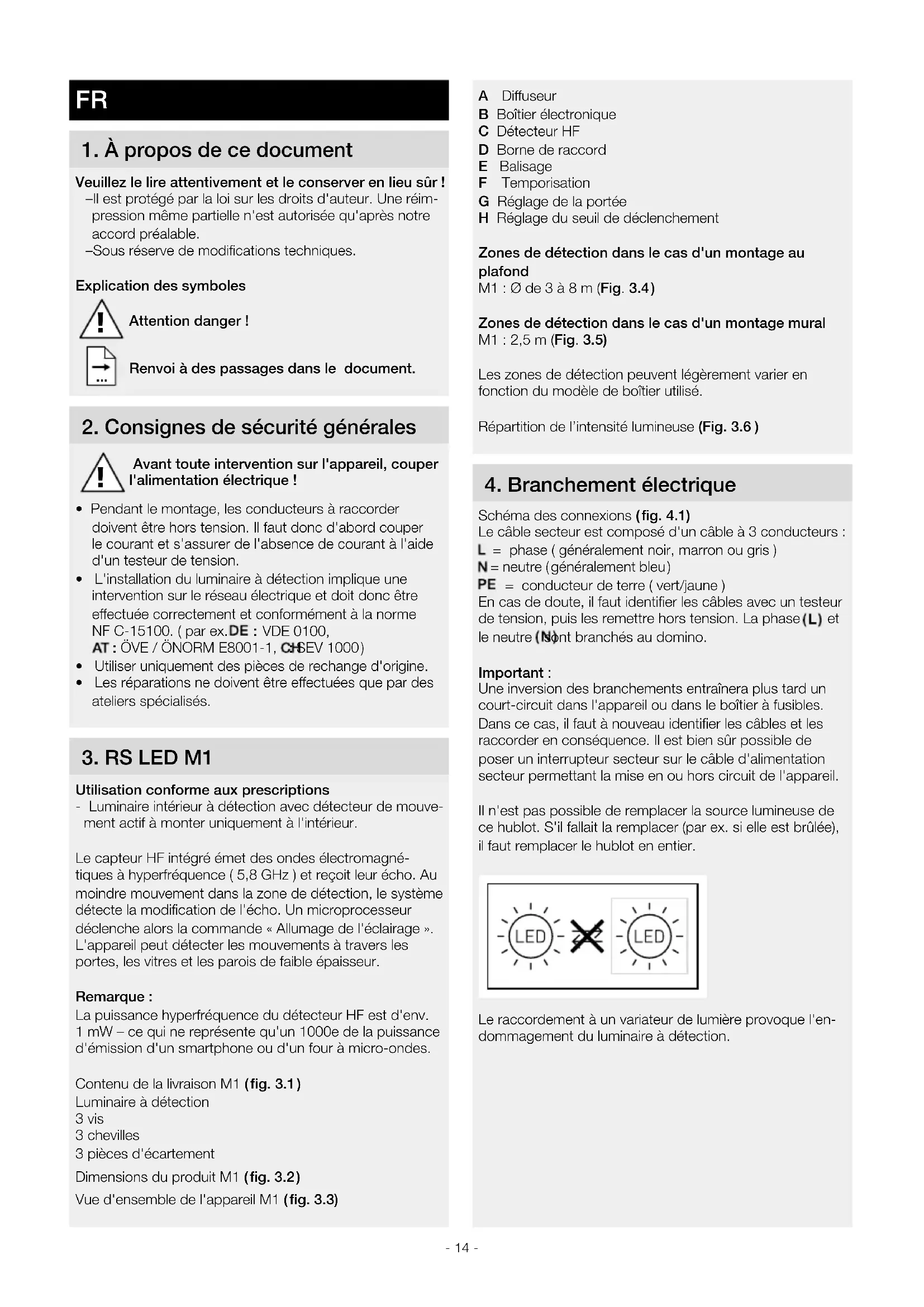

GB- 14 - A Diuseur B Boîtier électronique C Détecteur HF D Borne de raccord E Balisage F Temporisation G Réglage de la portée H Réglage du seuil de déclenchement Zones de détection dans le cas d'un montage au plafond M1 : Ø de 3 à 8 m (Fig.3.4 ) Zones de détection dans le cas d'un montage mural M1 : 2,5 m (Fig.3.5) Les zones de détection peuvent légèrement varier en fonction du modèle de boîtier utilisé. Répartition de l’intensité lumineuse (Fig.3.6 )

4. Branchement électrique

Schéma des connexions ( fig.4.1) Le câble secteur est composé d'un câble à 3 conducteurs: = phase ( généralement noir, marron ou gris ) = neutre ( généralement bleu ) = conducteur de terre ( vert/jaune ) En cas de doute, il faut identifier les câbles avec un testeur de tension, puis les remettre hors tension. La phase

le neutre sont branchés au domino. Important : Une inversion des branchements entraînera plus tard un court-circuit dans l'appareil ou dans le boîtier à fusibles. Dans ce cas, il faut à nouveau identifier les câbles et les raccorder en conséquence. Il est bien sûr possible de poser un interrupteur secteur sur le câble d'alimentation secteur permettant la mise en ou hors circuit de l'appareil. Il n'est pas possible de remplacer la source lumineuse de ce hublot. S'il fallait la remplacer (par ex. si elle est brûlée), il faut remplacer le hublot en entier. Le raccordement à un variateur de lumière provoque l'en- dommagement du luminaire à détection.

1. À propos de ce document

Veuillez le lire attentivement et le conserver en lieu sûr ! – Il est protégé par la loi sur les droits d'auteur. Une réim- pression même partielle n'est autorisée qu'après notre accord préalable. – Sous réserve de modifications techniques. Explication des symboles

Renvoi à des passages dans le document.

2. Consignes de sécurité générales

Avant toute intervention sur l'appareil, couper l'alimentation électrique !

• Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.

• L'installation du luminaire à détection implique une intervention sur le réseau électrique et doit donc être eectuée correctement et conformément à la norme NF C-15100. ( par ex. : VDE0100, : ÖVE/ÖNORM E8001-1, : SEV1000 )

• Utiliser uniquement des pièces de rechange d'origine.

• Les réparations ne doivent être eectuées que par des ateliers spécialisés.

Utilisation conforme aux prescriptions - Luminaire intérieur à détection avec détecteur de mouve- ment actif à monter uniquement à l'intérieur. Le capteur HF intégré émet des ondes électromagné- tiques à hyperfréquence ( 5,8 GHz ) et reçoit leur écho. Au moindre mouvement dans la zone de détection, le système détecte la modification de l'écho. Un microprocesseur déclenche alors la commande « Allumage de l'éclairage». L'appareil peut détecter les mouvements à travers les portes, les vitres et les parois de faible épaisseur. Remarque : La puissance hyperfréquence du détecteur HF est d'env. 1 mW – ce qui ne représente qu'un 1000e de la puissance d'émission d'un smartphone ou d'un four à micro-ondes. Contenu de la livraison M1 ( fig.3.1 ) Luminaire à détection 3 vis 3 chevilles 3 pièces d'écartement Dimensions du produit M1 ( fig.3.2 ) Vue d'ensemble de l'appareil M1 ( fig.3.3) !- 15 -

• Contrôler l'absence de dommages sur toutes les pièces.

• Ne pas mettre le produit en service en cas de dommage.

• Lors du montage du luminaire à détection, veillez à ce qu'il soit fixé sans être soumis à des vibrations.

• C hoisir l'emplacement de montage approprié en tenant compte de la portée et de la détection des mouvements. Étapes de montage

• Couper l’alimentation électrique (Fig.4.1 )

• Marquer l’emplacement des trous (Fig.5.1 )

• Percer les trous, puis introduire les chevilles (Fig.5.2 )

• Montage en cas de câble d’alimentation encastré (Fig.5.3 )

• Montage en cas de câble d’alimentation en saillie (Fig.5.4 )

• Brancher les câbles de raccordement (Fig.5.5 )

• Mettre l’appareil sous tension (Fig.5.7 )

• Procéder aux réglages (Fig. 5.6 ) – Réglages ➔ « 6. Fonctions »

• Mettre le diuseur en place (Fig.5.7 )

Réglages eectués en usine : Temporisation : 5 secondes Réglage de la portée : M1 : max. 8 m Réglage du seuil de déclenchement : 2000 lx Balisage : DÉSACTIVÉ Après avoir monté le boîtier et eectué le branchement au secteur, vous pouvez mettre le luminaire à détection en service. Lors d'une mise en service manuelle du luminaire par le biais de l'interrupteur principal, il s'éteint après 10 se- condes pour la phase d'étalonnage et s'active ensuite pour le fonctionnement par détecteur. Il n'est pas nécessaire d'actionner à nouveau l'interrupteur principal. Fonction des boutons de réglage ( fig.6.1 ) Temporisation ( durée de post-fonctionnement ) ( fig. 6.1/F ) La durée d'éclairage souhaitée du luminaire est réglable progressivement d'environ 5 secondes à 15 minutes au maximum. La minuterie redémarre à chaque détection de mouvement avant la fin de cette durée. Remarque : Après chaque extinction du luminaire, la détection du mou- vement est interrompue pendant 1seconde environ. Ce n'est qu'à l'issue de ce laps de temps que le luminaire peut à nouveau enclencher l'éclairage en cas de mouvement. Lors du réglage de la zone de détection et du test de fonctionnement, nous recommandons de régler la durée la plus courte. Réglage de la portée ( sensibilité ) ( fig. 6.1/G ) Le terme « portée » désigne l'espace à peu près circulaire formé sur le sol par la zone de détection pour un montage à 2,50m de hauteur. – Bouton de réglage sur maximum = portée max. – Bouton de réglage sur minimum = portée min. Réglage du seuil de déclenchement ( seuil de réaction ) ( fig. 6.1/F ) Le seuil de réaction du luminaire est réglable progressive- ment d'env. 2 à 2000 lx. – Bouton de réglage positionné sur = fonctionnement diurne ( indépendamment de la luminosité ) – Bouton de réglage positionné sur = fonctionnement nocturne ( env. 2lx ) Lors du réglage de la zone de détection et du test de fonctionnement en plein jour, le bouton de réglage doit être sur . Fonction balisage (Fig. 6.1/E ) La fonction balisage permet un éclairage à une puissance lumineuse d’env. 10 % lorsque le niveau de luminosité réglé est atteint. La détection d'un mouvement dans la zone allume l'éclai- rage à 100 % pendant la durée réglée. Une fois la durée d'éclairage réglée écoulée, la lumière s'éteint complètement. Si le niveau de luminosité réglé n’a pas encore été atteint, le balisage est de nouveau allumé. – Bouton de réglage sur = balisage MARCHE – Bouton de réglage sur 0 = balisage ARRÊT Le balisage est allumé dès que le seuil de luminosité n’est pas atteint. Le balisage est toujours ALLUMÉ lorsque le mode de fonctionnement diurne est activé. Le balisage s’éteint toute les heures pour mesurer la luminosité ambiante. Le balisage se rallume après un court instant. Fonction de marche forcée Si un interrupteur principal est installé sur le câble d'alimen- tation secteur, en plus de l'allumage et de l'extinction, on dispose des fonctions suivantes : Mode marche forcée ( fig. 6.2 ) 1 ) Allumer la marche forcée : interrupteur 2×ARRÊT et MARCHE. Le luminaire s'allume pour 4 heures en marche forcée. Il repasse ensuite automatiquement en mode détection. 2 ) Éteindre la marche forcée : interrupteur 1×ARRÊT et MARCHE. Le luminaire s'éteint ou passe en mode détection. Important : Les commutations doivent être exécutées en l'espace de 0,2 à 1 seconde.

Les appareils électriques, lesaccessoireset les embal- lages doivent êtresoumis à un recyclage respectueux de l'environnement. Ne jetez pas les appareils électriques avec les ordures ménagères ! Uniquement pour les pays de l'UE Conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareilsélectriques qui ne fonctionnent plus doiventêtrecollectés séparé- ment des ordures ménagères et doiventfairel'objetd'un recyclage écologique. FR- 16 - Important : il n’est pas possible de remplacer l’appareil.

8. Déclaration de conformité

STEINEL Vertrieb GmbH déclare par la présente que le type d'appareils radio RS LED M1 est conforme à la directive 2014/53/UE. Vous trouverez le texte intégral de la déclaration de conformité UE à l'adresse Internet suivante : www.steinel.de

9. Garantie du fabricant

Ce produit STEINEL a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrôlés suivant des procédures fiables et il a été soumis à un contrôle final par sondage. STEINEL garantit un état et un fonctionne- ment irréprochables. La durée de garantie est de 36 mois et débute au jour de la vente au consommateur. Nous re- médions aux défauts provenant d'un vice de matière ou de construction. La garantie sera assurée à notre discrétion par réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, ni aux dom- mages et défauts dus à une utilisation ou maintenance in- correcte. Les dommages consécutifs causés à d’autres objets sont exclus de la garantie. La garantie ne s'applique que si l’appareil non démonté est retourné à la station de service après-vente la plus proche, dans un emballage adéquat, accompagné d'une brève description du défaut et d'un ticket de caisse ou d'une fac- ture portant la date d'achat et le cachet du vendeur. Service de réparation : Une fois la garantie écoulée ou en cas de défauts non couverts par la garantie, contactez votre point de service après-vente pour savoir si une remise en état de l'appa- reil est possible.

10. Caractéristiques techniques

Dimensions (H × l × P) M1 : 200×200×53 mm Tension du réseau 220 - 240 V, 50/60 Hz Puissance absorbée (P

) 8,80 W Flux lumineux * M1 : 759 lm Efficacité M1 : 86 lm/W Mode veille détecteur (Psb) 0,39 W Courant absorbé 46,50mACA Facteur de puissance 0,93 Température de couleur 3 000K (blanc chaud) Indice de rendu des couleurs IRC = 83 Durée de vie moyenne de calcul L70B50 à 25°C: >60 000 h Uniformité des couleursSDCM Valeur initiale : 3 Répartition de l’intensité lumineuse

10015020025090°90° 180°

30°30° 150°150° 60°120°60°120° cd / 1000 lm C0 / C180 C90 / C270 Technique HF 5,8 GHz (Stabilisé en température) Angle de détection 360° avec une ouverture angulaire de 160° Puissance d'émission env. 1 mW Portée du détecteur Ø 3-8 m Temporisation de 5 s à 15 min Réglage du seuil de déclenchement de 2 à 2 000 lx Balisage 10 % Indice de protection IP 20 Classe de protection II Température ambiante de -10 à +40 °C Classe d'efficacité énergétique Ce produit contient une source de classe d’efficacité énergétique « F ».- 17 - Problème Cause Solution Le luminaire à détection n'est pas sous tension ■ Fusible a sauté, appareil hors circuit, câble coupé ■ Court-circuit dans le câble secteur ■ Interrupteur principal en position arrêt ■ Enclencher le fusible, le remplacer ; mettre l'interrupteur principal en circuit, vérifier le câble à l'aide d'un testeur de tension ■ Vérifier le branchement ■ Mettre l'interrupteur principal en circuit Le luminaire à détection ne s'allume pas ■ Mauvais réglage du seuil de déclenche- ment ■ Interrupteur principal en position ARRÊT ■ Fusible a sauté ■ Régler à nouveau ■ Mettre en circuit ■ Enclencher le fusible, le remplacer ; éventuellement vérifier le branchement Le luminaire à détection ne s'éteint pas ■ Mouvement continu dans la zone de détection ■ Contrôler la zone de détection Le luminaire à détection s'allume sans mouvement décelable ■ Le luminaire est mal fixé et bouge ■ Il y a bien eu un mouvement, mais il n'a pas été reconnu par l'observateur ( mouvement derrière un mur, mouve- ment d'un petit objet à proximité immédiate du luminaire etc. ) ■ Fixer solidement le boîtier ■ Contrôler la zone de détection Le luminaire à détection ne s'allume pas malgré un mouvement ■ Les mouvements rapides ne sont pas identifiés afin de limiter les dysfonctionne- ments ou la zone de détection réglée est trop petite ■ Mauvais réglage du seuil de déclenche- ment ■ Contrôler la zone de détection ■ Régler à nouveau

11. Dysfonctionnements
