M1:2.5m(图3.5) 感应范围根据使用的外壳类型的不同可能略有差异。 光强分布（图3.6 )

电路图（ 图 4.1 ) 电源供电线由一根三芯电缆构成： = 火线（通常是黑色，棕色或灰色 ） = 零线（通常为蓝色 ） = 地线（绿色/黄色 ） 如有疑问，务必请您用试电笔核查电缆；接着重新断电。

和零线 连接到接线端子上。 重要：调换接口会使设备或保险丝盒以后短路。此种情况 下须辨别每一根电缆并重新连接。电源供电线上自然可以 安装一个电源开关，以便送电和断电。 该灯的光源不能更换；如须更换光源(如在其使用寿命结

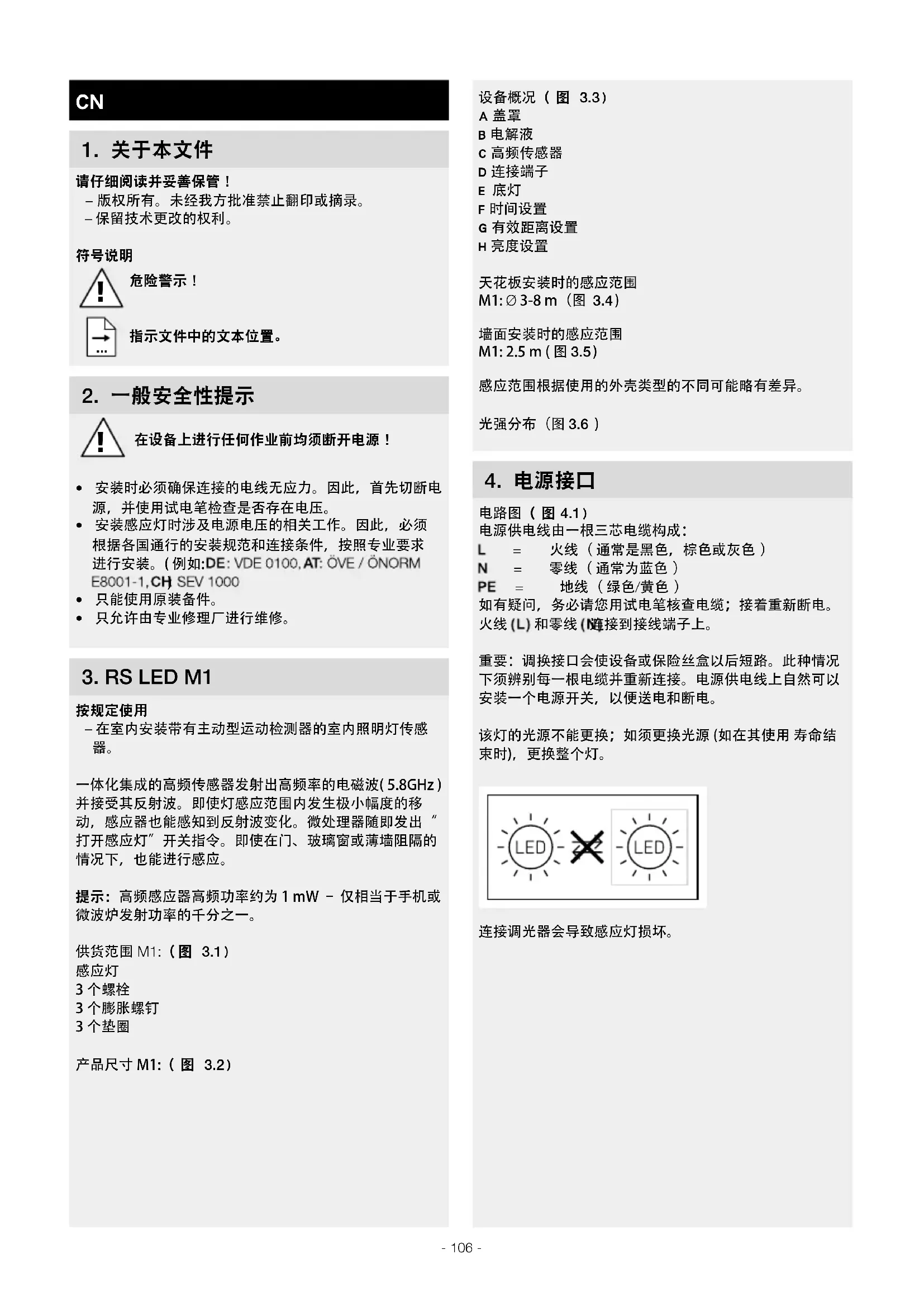

请仔细阅读并妥善保管！ – 版权所有。未经我方批准禁止翻印或摘录。 – 保留技术更改的权利。

• 安装时必须确保连接的电线无应力。因此，首先切断电 源，并使用试电笔检查是否存在电压。

• 安装感应灯时涉及电源电压的相关工作。因此，必须 根据各国通行的安装规范和连接条件，按照专业要求

– 在室内安装带有主动型运动检测器的室内照明灯传感

一体化集成的高频传感器发射出高频率的电磁波(5.8GHz) 并接受其反射波。即使灯感应范围内发生极小幅度的移 动，感应器也能感知到反射波变化。微处理器随即发出“ 打开感应灯”开关指令。即使在门、玻璃窗或薄墙阻隔的 情况下，也能进行感应。 提示：高频感应器高频功率约为1mW–仅相当于手机或 微波炉发射功率的千分之一。 供货范围 M1:（ 图  3.1 )

• 安装传感器灯时必须注意将其无振动地固定。

• 在考虑有效距离和探测到运动的情况下选择合适的装

• 进行设置（图5.6) – 设置➔"6.功能”

时间设置： 5秒 有效距离设置M1： 最大8米 亮度设置： 2000Lux

该壳体安装完毕并连接电源线后，感应灯即可使用。手动 调试时，在10秒后通过电源开关将灯关闭以进入测量阶 段，随后针对传感器模式激活。无需重新操作电源开关。 功能设置调节器（ 图 6.1 ) 时间设置（ 跟踪时间 ）（ 图 6.1/F ） 灯具的所需照明时长可在约5秒到15分钟之间进行无级 调节。通过该时间结束前所探测到的每次运动，重新启

每次关闭灯后，新的移动感应会中断约1秒钟。该时间结 束后，感应灯仅在感应到移动时亮起。设置感应范围和进 行功能测试时，建议设置最短时间。 有效距离设置（ 灵敏度 ）（ 图 6.1/G ） 有效距离这一概念是指安装在2.5米高度上时产生的大约呈

– 设置调节器最大照明有效距离 – 设置调节器最小照明有效距离 亮度设置（ 响应阈值 ）（ 图 6.1/F ） 灯具所需的响应阈值可在2-2000Lux之间进行无级调节。

上=夜间运行(大约2Lux) 设置感应范围以及在日光下进行功能测试时调节器须处

底灯功能（图6.1/E） 当达到设定的亮度值时，基本照明灯功能以约10%的光

通过在感应范围内的移动，对于设置的时间灯以100%的

经过设定的时间段后，灯完全关闭。如果仍达到了设定的 亮度值，就会重新开启底灯。

– 设置调节器调到0=底灯熄灭 当低于亮度阈值时，底灯亮起。激活日光模式时，基本照

基本照明灯每小时关闭一次，以便测量环境亮度。短暂关 闭后基本照明灯重新开启。

如果在电源供电线中安装了选配的电源开关，则除简单的 开关功能外，还能实现下列功能： 长亮灯模式 ( 图 6.2) 1 ) 打开长亮灯：开关执行2次关和开。将灯设置为4小时 的长亮灯。然后灯将重新自动切换至传感器模式。 2 ) 关闭长亮灯：开关执行1次关和开。灯关闭或切换至感

必须在0.2至1秒的范围内执行开启过程。

电子设备、附件和包装应根据环保要求寻求再次利用。 不得将电子设备投入生活垃圾！

根据适用的关于废旧电子设备和电子元件欧盟指令及其在 国家法律中的实施规则，必须将无法再使用的电子设备分 开收集在一起并根据环保要求寻求再次利用。 重要信息：操作设备无法更换。

STEINELVertriebGmbH特此声明，RS LED M1的无线电 设备类型符合指令2014/53/EU。在以下网址中提供欧盟 一致性声明的完整文本：www.steinel.de CN- 108 -

该产品系施特朗-精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为36个月，自消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除，质保服务（通过维修或是更换缺陷部件解决）将由我方决定。耗材损失、未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上持续出现的发展性损坏亦不属于质保服务范畴。仅当将未拆卸的设备连同简要的故障说明、收款凭据或发票（购买日期和零售商盖章）包装好并寄至相关维修点时，才能享受质保。维修服务：质保期已经到期或缺陷不在质保范围内的产品，可向就近服务站咨询维修事宜。

30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 高频技术 5.8GHz（不受温度影响，可以对最微小的移动作出反应）感应角度 360°时160°开口角度发射功率 约1mW 感应有效距离 Ø 3-8m 时间设置 5s-15min亮度设置 2-2,000Lux底灯 10%保护形式 IP20防护等级 II环境温度 -10至+40°C能效等级 本产品具备一个能效等级为“F”的光源。- 109 - 故障 原因 补救办法  感应灯无电压 ■保险丝已熔断，未接通，

■关断可能存在的电源开关 ■接通、更换保险丝；打开电源开关；

■接通、更换保险丝；必要时检查接头 感应灯无法关闭 ■在探测范围内存在持续运动 ■检查探测区域 未检测到移动，但感应灯打开 ■灯未牢固安装 ■存在运动物体，但感应器未发现 (如墙后的移动，靠近灯的小物体的移

发生移动，但感应灯无法打开 ■为将干扰降低到最低限度而抑制了快速 运动或者探测范围设置得太小
