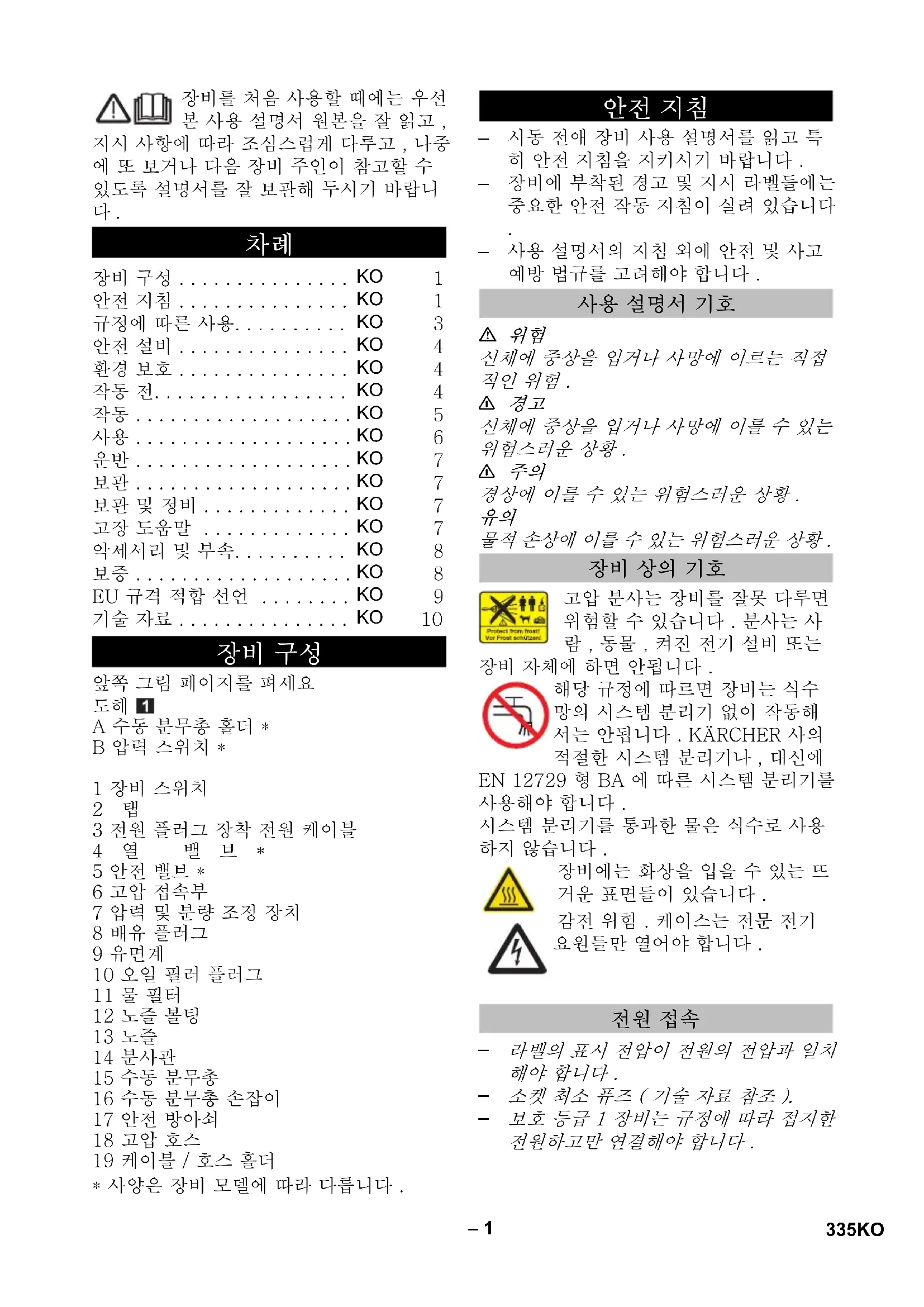

dB(A)90908793 Cairan pengoperasian Jumlah oli l 0,4 Tipe oli -- 15W40 Berat dan Ukuran Panjang mm 640 780 640 Lebar mm 360 Tinggi mm 500 Berat, bersama dengan aksesoris kg 50,5 56,5 55,2 61,2 Alasan pengecualian menurut Regulasi (UE) 2019/1781 Lampiran I bagian 2 (12): j) 334 ID– 1 장비를 처음 사용할 때에는 우선 본 사용 설명서 원본을 잘 읽고 , 지시 사항에 따라 조심스럽게 다루고 , 나중 에 또 보거나 다음 장비 주인이 참고할 수 있도록 설명서를 잘 보관해 두시기 바랍니

A 수동 분무총 홀더 * B 압력 스위치 * 1 장비 스위치

3 전원 플러그 장착 전원 케이블 4열 밸브* 5 안전 밸브 * 6 고압 접속부 7 압력 및 분량 조정 장치 8 배유 플러그 9 유면계 10 오일 필러 플러그 11 물 필터 12 노즐 볼팅 13 노즐 14 분사관 15 수동 분무총 16 수동 분무총 손잡이 17 안전 방아쇠 18 고압 호스 19 케이블 / 호스 홀더

• 사양은 장비 모델에 따라 다릅니다 . – 시동 전애 장비 사용 설명서를 읽고 특 히 안전 지침을 지키시기 바랍니다 . – 장비에 부착된 경고 및 지시 라벨들에는 중요한 안전 작동 지침이 실려 있습니다

– 사용 설명서의 지침 외에 안전 및 사고 예방 법규를 고려해야 합니다 .

신체에 중상을 입거나 사망에 이르는 직접

신체에 중상을 입거나 사망에 이를 수 있는

경상에 이를 수 있는 위험스러운 상황 .

물적 손상에 이를 수 있는 위험스러운 상황 . 고압 분사는 장비를 잘못 다루면 위험할 수 있습니다 . 분사는 사 람 , 동물 , 켜진 전기 설비 또는 장비 자체에 하면 안됩니다 . 해당 규정에 따르면 장비는 식수 망의 시스템 분리기 없이 작동해 서는 안됩니다 . KÄRCHER 사의 적절한 시스템 분리기나 , 대신에 EN 12729 형 BA 에 따른 시스템 분리기를

시스템 분리기를 통과한 물은 식수로 사용

장비에는 화상을 입을 수 있는 뜨 거운 표면들이 있습니다 . 감전 위험 . 케이스는 전문 전기 요원들만 열어야 합니다 .

라벨의 표시 전압이 전원의 전압과 일치

소켓 최소 퓨즈 ( 기술 자료 참조 ).

보호 등급 1 장비는 규정에 따라 접지한 전원하고만 연결해야 합니다 .

규정에 따른 사용. . . . . . . . . .

보관 및 정비 . . . . . . . . . . . . .

고장 도움말 . . . . . . . . . . . . .

악세서리 및 부속. . . . . . . . . .

본 장비는 30 mA 누전 차단 스위치가 달린 소켓에만 연결하는 것이 좋습니다

제조 업체애서 지정한 본선을 써야 합니 다 . 이것은 케이블 교체 시에도 적용됩 니다 . 주문 번호 및 모델은 사용 설명서

사용 전에는 매번 전원 플러그가 달린 연결 회선의 손상 여부를 살핍니다 . 손 상된 연결 회선은 즉시 공인 고객 서비 스 센터 / 전기 전문 인력에게 의뢰하여

장비는 전기 설치 기사가 IEC 60364 에 따라 설계한 전기 접속부에만 연결해야

과도 효과에 따라 일시적 전압 강하가

전원 여건이 좋지 않을 경우 다른 장비 들의 손상이 일어날 수 있습니다 .

전원 플러그는 절대 젖은 손으로 잡으면

본선이나 연장 케이블이 치이거나, 눌리 거나 , 당겨지거나 하는 등의 일로 손상 되지 않도록 유의합니다 . 케이블이 열 , 기름 그리고 날카로운 모서리에 손상되 지 않도록 조심하시기 바랍니다 .

연장 케이블은 사용 설명서 상의 단면을 갖추고 있어야 하고 물보라 방수도 되어 야 합니다 . 접속부는 물 속에 두면 안됩

연장 케이블의 전원 플러그와 커플링은 방수가 되어야 하고 물에 담가 두면 안 됩니다 . 커플링은 또한 바닥에 놔두어 도 안됩니다 . 케이블 드럼들을 쓰는 것 이 좋습니다 . 이것들을 쓰면 소켓들을 최소한 바닥 위 60mm 에 있도록 할 수

맞지 않는 연장 케이블은 위험할 수 있 습니다 . 밖에서는 전선 단면이 충분한 , 사용 허가를 받고 걸맞는 특성을 갖춘 연장 케이블들만을 써야 합니다 :

본선은 예컨대 갈라지거나 노후화되지 않았는 지 정기적으로 손상 여부를 점검 해야 합니다 . 손상이 확인되면 , 계속 사용하기 전에 케이블을 교체해야 합니

본선이나 연장 케이블의 소켓들을 교체 할 때에는 튄 물이 닿지 않고 기계적으 로 안정되도록 해야 합니다 .

장비는 호스나 고압으로 물을 분사해서 청소하면 안됩니다 ( 단락이나 다른 손

장비는 0 °C 보다 낮은 온도에서 사용하

수도 공급 회사의 규정을 지키시기 바랍

모든 연결 호스의 나사 연결은 단단해야

고압 호스는 손상되면 안됩니다. 손상된 고압 호스는 즉시 교체해야 합니다 . 제 조 업체에서 권장하는 호스와 연결 장치 들만 써야 합니다 . 주문 번호는 사용 설

작업 설비를 갖춘 장비는 사용 전에 규 정에 맞는 상태에 있는 지 그리고 사용 하기가 안전한 지 점검해야 합니다 . 연결 케이블이나 안전 장치 , 고압 호스 , 수동 분무총 같은 장비 중요 부품들이 손상된 경우에는 장비를 쓰지 마세요 .

절대로 용해제가 든 액체나 희석하지 않 은 산과 용해제는 흡입하면 안됩니다 ! 그런 것들로는 예컨대 벤진 , 페인트 시 너나 난방 기름이 있습니다 . 분무는 가 연성이 높고 , 폭발 위험이 있고 유독합 니다 . 아세톤 , 희석하지 않은 산 및 용 해제는 장비에 쓰는 재료에 해로우므로 사용하면 안됩니다 .

위험 구역 ( 예컨대 주유소 ) 에서 장비를 쓸 때에는 해당 안전 규정을 지켜야 합 니다 . 폭발 위험이 있는 구역에서는 사

장비는 평평하고 단단한 바닥에 두어야

장비 사용 설명서 ( 기술 자료 ) 에 80 dB(A) 가 넘는 음압 레벨이 설정되어 있 으면 , 청각 보호 장치를 착용합니다 .

작업 구역의 전기가 흐르는 부분들은 모 두 분사 물에 젖지 않도록 해야 합니다 .

수동 분무총 레버는 작동 시 고정시키면

튀는 물이나 오물이 묻지 않도록 적절한 보호복과 보호 안경을 착용합니다 .

고압 분사는 장비를 잘못 다루면 위험할 수 있습니다 . 분사는 사람 , 동물 , 켜진 전기 설비 또는 장비 자체에 하면 안됩

옷이나 신발을 세탁하기 위해 다른 사람 이나 자기 자신에게 분사를 하면 안됩니

차량 타이어 / 타이어 밸브는 반드시 30 cm 의 최소 분사 거리를 두고서 세척해 야 합니다 . 그렇지 않으면 차량 타이어 / 타이어 밸브가 고압 분사에 손상될 수 있습니다 . 최초의 손상 징후는 타이어 의 변색입니다 . 손상된 차량 타이어는

석면 함유 물질과 기타 건강 유해 물질 을 뿌리면 안됩니다 .

분사관이 짧은 경우에는 손이 실수로 고 압 물줄기에 닿을 수 있으므로 다칠 염 려가 있습니다 사용하는 분사관 길이가 75cm 미만인 경우에는 , 지점 분사 노 즐이나 로터 노즐을 쓰면 안됩니다 .

안전과 건강 보호 요건을 확인하기 위해 , 청소 전에는 청소해야 할 표면의 위험 평가를 해야 합니다 . 이에 따라 필요한 보호 조치를 취해야 합니다 .

온수 모드 다음에는 호스를 식히거나 장 비를 잠깐 냉수 모드에서 사용합니다 .

오랫 동안 사용하지 않을 경우 장비의 메인 스위치 / 장비 스위치를 끄거나 전 원 플러그를 빼둡니다 .

사용자는 장비를 규정에 따라 써야 합니 다 . 사용자는 현장 상황을 고려해야 하 고 장비를 다룰 때에는 제 3 자 , 특히 어 린이에 유의해야 합니다 .

작동 중에는 절대로 장비를 방치하면 안

장비는 취급 훈련을 받았거나 취급 능력 을 입증했고 명시적으로 취급 의뢰를 받 은 사람들만이 다루어야 합니다 . 장비 는 아이들이나 청소년들이 사용하면 안

장비는 신체적 , 감각적 또는 정신적 능 력이 제한된 사람들이 쓸 수 있도록 설 계된 것은 아닙니다 .

장비는 아이들이나 훈련 받지 않은 사람 들이 사용하면 안됩니다 .

지근 거리에 다른 사람들이 있는 경우 , 이 사람들이 보호복을 입지 않은 한 , 장 비를 쓰면 안됩니다 .

아이들은 장비를 가지고 장난치지 못하 도록 감독해야 합니다 .

장비 취급은 늘 적합한 장갑을 끼고 해

분사관에서 나오는 물줄기 때문에 반동 력이 생깁니다 . 모난 분사관을 통해 힘 이 위로 가해집니다 . 분무총과 분사관 을 단단히 잡아야 합니다 .

모난 분무 장치 사용 시 반동력과 비트 는 힘이 변경될 수 있습니다 . 장비 운반 시 모터를 끄고 장비는 안전하게

장비 청소와 정비 그리고 부품 교체 전 에는 장비를 끄고 전원 구동 장비들에서 전원 소켓을 빼야 합니다 .

장비와 부가 용품 작업 전에는 매번 고 압 시스템의 압력을 해제합니다 .

정비는 관련 안전 규정을 숙지하고 있는 공인 서비스 센터나 정비 전문 인력만이

상용 휴대 장비는 현지 적용 규정 ( 독일 의 경우 VDE 0701) 에 따라 안전 점검 을 받아야 합니다 . .

예비 부품의 수리와 설치는 공인 고객 서비스 센터에서만 해야 위험을 방지할

제조 업체에서 출시한 부가 용품과 예비 부품만 써야 합니다 . 원래의 부가 용품 과 원래의 에비 부품을 써야 장비가 안 전하게 고장 없이 돌아 갈 수 있습니다 . 본 고압 청소기는 전적으로 – 세제 없이 고압 분사로 청소 ( 예컨대 전 면 , 테라스 , 정원 장비 , 차량 따위의 청 소 ) 하는 데만 써야 합니다 . 잘 닦이지 않는 오물용으로 당사에서는 오 물 제거제를 특수 부대 용품으로 추천합니

고압액으로 깨끗한 물만 써야 합니다 . 오염 은 장비의 조기 마모나 침전으로 이어집니

재활용수 사용 시 , 다음의 한계치를 초과하

337KO– 4 안전 설비는 사용자 보호용으로서 끄거나 기능을 회피해서는 안됩니다 . 수동 분무총 안전 방아쇠는 장비가 뜻하지 않게 켜지는 것을 방지합니다 . – 압력 / 분량 조정 장치로 물의 양을 줄일 때 오버플로 밸브가 열려 물의 일부가 펌프 흡입구 쪽으로 되흘러 갑니다 . – 수동 분무총이 닫히면, 오버플로 밸브가 열리고 전체 수량이 펌프 흡입면으로 되

오버플로 밸브는 공장도 설정되어 밀봉되 어 있습니다 . 조정은 고객 서비스 부서를 통해서만 가능합니다 . 오버플로 밸브에 결함이 있는 경우 , 안전

안전 밸브는 공장도 설정되어 밀봉되어 있 습니다 . 조정은 고객 서비스 부서를 통해서

모든 장비 모델에 안전 밸브가 장착되어 있

열동식 조절 밸브는 고압 펌프가 순환 작동 시 부적절하게 가열되지 않도록 보호합니

모든 장비 모델에 열 밸브가 장착되어 있지

수동 분무총 손잡이를 놓으면 , 압력 스위치 가 펌프를 막아 고압 분사가 정지됩니다 . 손잡이를 당기면 , 펌프가 다시 가동합니다

모든 장비 모델에 압력 스위치가 장착되어

포장 재료는 재활용할 수 있습니다 . 포장지는 집안 쓰레기통에 버리지 말 고 재활용하시기 바랍니다 . 폐기 제품들에는 유용한 재활용 재료 들이 들어 있습니다 . 충전지들에는 주변 환경에 해로운 물질들이 들어 있 습니다 . 그러므로 해당 수거 시스템 을 통해 폐기 제품과 충전지들을 처분

내용물 지시 사항 (REACH: 화학물질의 등 록, 평가, 허가 및 제한) 내용물 관련 최신 정보 사이트 : www.kaercher.com/REACH – 포장 풀 때 내용물을 검사합니다 . – 운반 손상 시 즉시 판매점에 알립니다 . 기름 레벨은 우면계의 중간에 있어야 합

pH 값 6,5...9,5 전기 전도성 * 담수 전도성 +1200 µS/cm 침강성 물질 ** < 0,5 mg/l 여과성 물질 *** < 50 mg/l 탄산수 물질 < 20 mg/l 염화물 < 300 mg/l 황산염 < 240 mg/l 칼슘 < 200 mg/l 전경도 < 28 °dH < 50 °TH < 500 ppm (mg CaCO

/l) 철 < 0,5 mg/l 망간 < 0,05 mg/l 구리 < 2 mg/l 활성 염소 < 0,3 mg/l

• 최대 총 2000 µS/cm ** 샘플 부피 1 l, 침전 시간 30 분 *** 마모 물질 없음

기름 레벨을 조사합니다 . 338 KO– 5 잠금 나사를 풉니다 . 동봉한 오일 필러 플러그를 조입니다 . 장비 후드를 답습니다 . 분사관을 수동 분무총과 연결합니다 . 노즐을 노즐 볼팅으로 분사관에 장착합

고압 호스를 수동 분무총에 단단히 나사

고압 호스를 고압 접속부에 단단히 나사

필요 시 동봉한 케이블 / 호스 홀더를 벽

동봉한 케이블 / 호스 홀더를 장비 바닥

장비 모델들이 모두 수동 부무총 홀더를 구 비하고 있지는 않습니다 .

감전에 의한 부상 위험 . 장비는 교류에만 연결합니다 . 장비는 반드시 플러그로 전원에 연결해야 합니다 . 전원과 분리가 불가능한 연결을 하 면 안됩니다 . 플러그는 전원 분리에 씁니다

단면이 충분한 연장 케이블을 쓰고 (" 기술 자료 " 참조 ) 케이블 연장 릴에서 완전히 풉

전기 접속점의 최대 허용 전원 임피던스 ( 기술 자료 참조 ) 를 초과하면 안됩니다 . 접속점 전원 임피던스와 관련하여 불명료 한 점들이 있는 경우 에너지 공급 업체에 연 락하시기 바랍니다 . 해당 규정에 따르면 장비는 식수망 의 시스템 분리기 없이 작동해서는 안됩니다 . 고압 세척기가 작동되 는 가내 수도 설비 연결 장치에는 반드시 EN 12729 모델 BA 에 따른 시스템 분리기가 구비되도록 하시기 바랍니다 . 시스템 분리기를 통과한 물은 식수로 사용

시스템 분리기는 언제나 급수 장치에 연결 해야지 절대로 직접 장비에 연결하면 안됩

접속값 기술 자료 참조 . 급수 호스 ( 최소 길이 7.5 m, 최소 직경 3/4“) 를 장치의 물 연결부와 취수 장치 ( 예컨대 수도 꼭지 ) 에 연결합니다 .

급수 호스는 납품 범위 밖입니다 . 취수 장치를 엽니다 . 흡입 호스를 물 연결부에 나사로 죕니다 .

흡입 호스는 납품 범위 밖입니다 . 역행 방지판이나 필터 정착 흡입 호스를 쓰 는 경우 , 호스를 물로 채워 두어야 합니다 . 장비를 환기시킵니다 . 노즐의 나사를 풉니다 . 물이 거품 없이 빠질 때까지 장비를 가

시험적으로 장비를 10 초 동안 가동합 니다 – 끕니다 . 과정을 여러 차례 반복

장비를 끄고 노즐을 다시 나사로 죕니다

케이블 / 호스 홀더를 장착합니다 수동 분무총 홀더를 고정합니다

뚜껑을 연 용기들에서 물을 흡입합니다 . 339KO– 6

가연성 액체는 분사하면 안됩니다 . 위험 구역 ( 예컨대 주유소 ) 에서 장비를 쓸 때에는 해당 안전 규정을 지켜야 합니다 .

해당 오일 분리기가 있는 곳에서만 모터를 청소합니다 ( 환경 보호 ).

장비를 오랫 동안 사용하면 진동으로 손에 혈액 순환 장애가 생길 수 있습니다 . 보편타당한 사용 기간은 여러 영향 요인에 좌우되기 때문에 확정할 수 없습니다 . – 개인적인 혈액 순환 장애 성향 ( 자주 손 이 차고 , 손가락이 따끔거림 ). – 낮은 주변 온도 . 손을 보호하도록 따뜻 한 장갑을 착용합니다 . – 단단히 잡으면 혈액 순환에 지장이 생깁

– 쉬지 않고 작동하는 것은 중간 중간 휴 식을 취하며 작동하는 것보다 나쁩니다

장비를 정기적으로 오랫 동안 사용하는 경 우와 해당 증상 ( 예를 들어 손가락이 따끔 거리고 , 손이 차짐 ) 이 반복해서 나타나는 경우에는 병원 진찰을 받는 것이 좋습니다 . 안전 방아쇠를 풀고 수동 분무총 레버를

작업 압력과 물 분량을 회전하여 ( 단계 없이 ) 압력 및 분량 조정 장치에 설정합

수동 분무총 손잡이를 풉니다 . 압력 스위치가 장착되어 있는 장비 (B)

압력 스위치 미장착 장비는 순환 모드로

수동 분무총의 레버를 다시 당깁니다 . 압력 스위치가 장착되어 있는 장비가 작

압력 스위치 미장착 장비가 순환 모드를

수동 분무총 손잡이를 풉니다 . 수동 분무총 안전 방아쇠를 가동하여 피 스톤 레버가 뜻하지 않게 가동되지 않도

안전 방아쇠를 풀고 수동 분무총 레버를

장비 스위치를 "0" 에 놓습니다 . 전원 플러그를 소켓에서 제거 합니다 . 취수 장치를 닫습니다 . 장비에 압력이 없어질 때까지 수동 분무

수동 분무총 안전 방아쇠를 가동하여 피 스톤 레버가 뜻하지 않게 가동되지 않도

(A) 장비 스위치를 "I" 에 놓습

홀더에서 수동 분무총을 떼어냅니다 , 장비가 켜집

장비 (B) 장비 스위치를 "I" 에 놓습

이 장비는 수동 분무총 레 버가 작동되면 작동 준비 되고 작동을 시작합니다 . (A) 와 (B)

펌프가 정지됩니다 . 홀더에서 수동 분무총을

장비 (B) 장비 스위치를 "0/오프"에

펌프가 꺼져 있습니다 . 장비 스위치를 "I" 에 놓습

펌프가 꺼져 있습니다 . 장비 스위치를 "I" 에 놓습

한파는 완전히 물이 비워지지 않은 장비를

장비는 동결되지 않는 곳에 보관합니다 .

시중의 동결 방지제를 장비 전체에 펌프

시중의 글리콜 기반 자동차 부동액을 사용

동결 방지제 제조 업체들의 취급 규정을 준

펌프와 도관들이 빌 때까지 장비를 최대 1 분 동안 가동합니다 . 차량 운반 시 장비를 각각의 해당 지침 에 따라 미끄러지거나 기울어지지 않도

부상 및 손상 위험 ! 운반 시 장비 무게에 유

부상 및 손상 위험 ! 보관 시 장비 무게에 유

불시에 돌아 가는 장비와 감전에 의한 부상

장비로 작업하기 전에는 언제나 장비를 끄 고 전원 플러그를 뽑습니다 .

폐유는 지정 수거 장소에서만 폐기해야 합 니다 . 누적 폐유는 그곳에서 버리시기 바랍 니다 . 폐유에 의한 환경 오염은 처벌 가능

판매자들과 정기적 안전 점검을 합의하거 나 정비 계약을 체결해야 합니다 . 협의하시

연결 케이블의 손상 여부를 점검합니다 ( 감전 위험 ), 손상된 연결 케이블은 즉 시 공인 고객 서비스 부서 / 전기 기술진 을 통해 교체시킵니다 . 고압 호스의 손상 여부를 점검헙니다 (

손상된 고압 호스는 즉시 교체합니다 . 장비 ( 펌프 ) 에 누수가 없는 지 점검합니

분당 3 방울의 물은 하용되고 장비 하부 에서 빠질 수 있습니다 . 이를 웃도는 경 우 고객 서비스 부서를 방문합니다 . 기름 레벨을 점검헙니다. 기름이 우유처 럼 흐릴 경우 ( 기름에 물 ) 즉시 고객 서 비스 부서를 방문합니다 . 물 필터를 청소합니다 . 기름을 교체합니다 .

기름 분량과 종류 " 기술 자료 " 참조 . 배유 플러그를 풉니다 . 기름을 수거 용기로 뺍니다 . 배유 플러그를 단단히 죕니다 . 회전 모멘트 20...25 Nm. 오일 필러 플러그를 풉니다 . 새 기름은 천천히 주입합니다 . 기포가 없어져야 하기 때문입니다 . 기름 레벨은 우면계의 중간에 있어야 합

오일 필러 플러그를 죕니다 장비 후드를 답습니다 .

불시에 돌아 가는 장비와 감전에 의한 부상

장비로 작업하기 전에는 언제나 장비를 끄 고 전원 플러그를 뽑습니다 . 전기 부품들은 공인 고객 서비스 부서에서 만 점검하여 수리하도록 합니다 . 이 장의 설명에서 빠진 고장들의 경우 , 의 문 나는 경우 그리고 명시적인 지시가 있는 경우 공인 고객 서비스 부서를 방문합니다 .

341KO– 8 수동 분무총 홀더 장착 장비의 경우에만 : 홀더를 내리 누르지 마세요 . 연결 케이블의 손상 여부를 점검합니다. 전원 전압을 점검합니다 . 전기 고장 시 고객 서비스 부서를 방문

압력과 분량 조정 장치를 " 최대 " 에 맞

노즐 크기를 검사합니다, 올바른 노즐을

노즐을 청소합니다 . 노즐을 교체합니다 . 장비를 환기시킵니다 (" 시동 " 참조 ). 물 주입량을 검사합니다 ( 기술 자료 참

물 필터를 청소합니다 . 펌프 연결 총 급수관들을 점검헙니다 . 필요 시 고객 서비스 부서를 방문합니다 . 분당 3 방울의 물은 하용되고 장비 하부에 서 빠질 수 있습니다 . 이를 웃도는 경우 고 객 서비스 부서를 방문합니다 . 누수 정도가 더 큰 경우 장비를 고객 서 비스 부서에서 점검하게 합니다 . 물 필터를 청소합니다 . 물 흡입관들의 누수 여부를 점검합니다. 장비를 환기시킵니다 (" 시동 " 참조 ). 필요 시 고객 서비스 부서를 방문합니다

본 기능은 고장이 아닙니다 . 장비가 순환 작동 시 너무 뜨거워지면 , 찬물이 흐를 수 있도록 열동식 조절 밸브가 열립니다 . 장비를 끄고 , 잠깐 기다리고 , 장비를 다

그후 다시 고장이 나면 , 장비를 더 이상 사용하지 마세요 . 고객 서비스 부서에 장비 검사를 맡깁니다 . – 제조 업체에서 출시한 부가 용품과 예비 부품만 써야 합니다 . 원래의 부가 용품 과 원래의 에비 부품을 써야 장비가 안 전하게 고장 없이 돌아 갈 수 있습니다 . – 가장 많이 필요한 예비 부품 모음은 사 용 설명서 끝에서 확인하실 수 있습니다

– 예비 부품 추가 정보는 www.kaercher.com 의 서비스 부문에 서 구하실 수 있습니다 . 어느 나라에서나 당사의 공인 마케팅 회사 들이 발표한 보증 조건이 적용됩니다 . 장비 에 고장이 생기면 보증 기간 내에는 , 재료 나 제조 상의 결함이 그 원인인 한 , 무료로 수리해 드립니다 . 보증 건이 생긴 경우 구 매 영수증을 판매점이나 가장 가까운 공인 고객 서비스 센터에 제시하시기 바랍니다 . 장비가 돌아가지 않는다 장비 압력에 이상이 있다

펌프에서 두드리는 소리가 들린다 열동식 조절 밸브의 누수

342 KO– 9 이에 당사에서는 하기 기계가 설계와 모델 상 유럽공동체 지침의 관련 기초 안전 및 건 강 요구 사항과 일치한다고 선언합니다 . 당 사와 합의하지 않고 기계를 변경할 경우 본 선언은 무효가 됩니다 . 서명인은 이사진으로부터 전권을 위임받아 권한을 대리합니다 . 문서 작성 책임자 : S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 2021 년 4 월 1 일 , 빈넨덴 (Winnenden) EU 규격 적합 선언 제품 : 고압 세척기 모델 : 1,367-xxx 관련 유럽공동체 지침 2000/14/EG 2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU 2009/125/EG

전압 V 220...240 380...415 380...480 전류 종류 Hz 1~50 3~50 3~60 도선 kW 2.9 4.3 5.9 6.9 퓨즈 ( 지연 , 탄화 잔류물 C) A 13 16 최대 허용 전원 임피던스 Ohm 0.365 -- 보호 등급 -- IPX5 연장 케이블 30 m mm

유입 온도 ( 최대 ) °C 60 유입량 ( 최소 ) l/ 시 (l/

1000(16.67) 1200(20) 열린 용기에서의 흡입 높이 (20 °C) m 0.5 유입 압력 ( 최대 ) MPa (bar) 1.0(10)

• 작업 압력 MPa (bar) 7 p. 11
• (70 p. 110
• ) 7 p. 16
• (70 p. 160
• ) 7 p. 18
• (70 ) 최대 작업 압력 MPa (bar) 15(150) 25(250) 노즐 크기 -- 050 040 050 055 방출량 l/ 시 (l/ 분 p. 180

450...900(7.5...15) 수동 분무총의 반동력 ( 최대 ) N 29 35 48 53 EN 60335-2-79 에 따른 조사값 손 - 팔 진동값 m/s

유량 l 0.4 기름 종류 -- 15W40
