사용 설명서 HD 7164 Cage Classic Kärcher

장비를 처음 사용할 때에는 우선 본 사용 설명서 원본을 잘 읽고,지시 사항에 따라 조심스럽게 다루고, 나중 에 또 보거나 다음 장비 주인이 참고할 수 있도록 설명서를 잘 보관해 두시기 바랍니다.

차례

장비 구성 .... KO 1
안전 지침 . . . . . . . . . . . . . . . . . . KO 1
규정에 따른 사용.... KO 4
안전 설비 . . . . . . . . . . . . . . . . . KO 4
환경 보호.... KO 4
작동 전.... KO 4
작동....KO 5
사용 KO 6
운반....KO 7
보관....KO 7
보관 및 정비....KO 7
고장 도움말 KO 8
부가 용품과 예비 부품 ..... KO 8
보증 KO 8
EU 규격 적합 선언 ..... KO 9
기술 자료.... KO 10

장비 구성

앞쪽 그림 페이지를 퍼세요

도해 1

1 장비 스위치
2 탭
3 전원 플러그 장착 전원 케이블
4 수동 분부총 홀너(장비 모델별 장구)
5 열동식 조절 밸브
6 안전 밸브
7 고압 연결부 EASY!Lock
8 압력 및 분량 조정 장치
9 배유 플러그
10 유면계
11 오일 필러 플러그
12 물 필터
13 노즐 볼팅
14 노즐
15 분무관 EASY!Lock
16 수동 분무총 EASY!Force
17안전방아쇠
18 조절 손잡이
19안전 레버
20 고압 호스 EASY!Lock
21 케이블/호스홀더

안전 지침

• 시동 전에 장비 사용 설명서를 읽고 특히 안전 지침을 지키시기 바랍니다.
• 장비에 부착된 경고 및 지시 라벨들에는 중요한 안전 작동 지침이 실려 있습니다.
  -사용 설명서의 지침 외에 안전 및 사고 예방 법규를 고려해야 합니다.
• 장비 / 부대 용품에서는 변경을 하면 안 됩니다.

사용 설명서 기호

⚠️ 위험

신체에 중상을 입거나 사망에 이르는 직접적인 위험.

△ 경고

신체에 중상을 입거나 사망에 이를 수 있는 위험스러운 상황.

△ 주의

경상에 이를 수 있는 위험스러운 상황. 유의

물적 손상에 이를 수 있는 위험스러운 상황.

장비 상의 기호

고압 분사는 장비를 잘못 다루면 위험할 수 있습니다. 분사는 사람, 동물, 커진 전기 설비 또는장비 자체에 하면 안됩니다.

해당 규정에 따르면 장비는 식수 망의 시스템 분리기 없이 작동해 서는 안됩니다. KÄRCHER 사의 적절한 시스템 분리기나, 대신에

EN 12729 형 BA 에 따른 시스템 분리기를 사용해야 합니다.

시스템 분리기를 통과한 물은 식수로 사용하지 않습니다.

장비에는 화상을 입을 수 있는 뚜 거운 표면들이 있습니다.

감전 위험. 케이스는 전문 전기 요원들만 열어야 합니다.

전원 접속

-라벨의 표시 전압이 전원의 전압과 일치 해야 합니다.

- 소켓 최소 푸즈 (기술 자료 참조).

- 보호 등급 1 장비는 규정에 따라 접지한 전원하고만 연결해야 합니다.

-본 장비는 30 mA 누전 차단 스위치가 달 런 소켓에만 연결하는 것이 좋습니다.

제조 업체에서 지정한 본선을 써야 합니다. 이것은 케이블 교체 시에도 적용됩니다. 주문 번호 및 모델은 사용 설명서 참조.

-사용 전에는 매변 전원 플러그가 달린 연결 회선의 손상 여부를 살핍니다. 손상된 연결 회선은 즉시 공인 고객 서비스 센터/전기 전문 인력에게 의뢰하여 교체해야 합니다.

- 장비는 전기 설치 기사가 IEC 60364 에 따라 설계한 전기 접속부에만 연결해야 합니다.

- 과도 효과에 따라 일시적 전압 강하가 일어납니다.

- 전원 여건이 좋지 않을 경우 다른 장비들의 손상이 일어날 수 있습니다.

- 전원 플러그는 절대 젖은 손으로 잡으면 안됩니다.

- 본선이나 연장 케이블이 치이거나, 눌리 거나, 당겨지거나 하는 등의 일로 손상 되지 않도록 유의합니다. 케이블이 열, 기름 그리고 날카로운 모서리에 손상되지 않도록 조심하시기 바랍니다.

- 연장 케이블은 사용 설명서 상의 단면을 갖추고 있어야 하고 물보라 방수도 되어야 합니다. 접속부는 물 속에 두면 안됩니다.

- 연장 케이블의 전원 플러그와 커플링은 방수가 되어야 하고 물에 담가 두면 안 됩니다. 커플링은 또한 바닥에 뇌두어 도 안됩니다. 케이블 드럼들을 쓰는 것이 좋습니다. 이것들을 쓰면 소켓들을 최소한 바닥 위 60mm 에 있도록 할 수 있습니다.

- 맛지 않는 연장 케이블은 위험할 수 있습니다. 밖에서는 전선 단면이 충분한, 사용 허가를 받고 걸맞는 특성을 갖춘 연장 케이블들만을 씨야 합니다:

-본선은 예컨대 갈라지거나 노후화되지 않았는 지 정기적으로 손상 여부를 점검

해야 합니다. 손상이 확인되면, 계속 사용하기 전에 케이블을 교체해야 합니다.

- 본선이나 연장 케이블의 소켓들을 교체할 때에는 튼 물이 당지 않고 기계적으로 안정되도록 해야 합니다.

- 장비는 호스나 고압으로 물을 분사해서 청소하면 안됩니다 (단락이나 다른 손상 위험).

- 장비는 0 °C 보다 낮은 온도에서 사용하면 안됩니다.

태

- 수도 공급 회사의 규정을 지키시기 바랍니다.

- 모든 연결 호스의 나사 연결은 단단해야 합니다.

-고압 호스는 손상되면 안됩니다. 손상된 고압 호스는 즉시 교체해야 합니다. 제조 업체에서 권장하는 호스와 연결 장치들만 씨야 합니다. 주문 번호는 사용 설명서 참조.

사용

- 작업 설비를 갖춘 장비는 사용 전에 규정 에 맞는 상태에 있는 지 그리고 사용하기 가 안전한 지 점검해야 합니다.

연결 케이블이나 안전 장치, 고압 호스, 수동 분무총 같은 장비 중요 부품들이 손상된 경우에는 장비를 쓰지 마세요.

- 절대로 용해제가 든 액체나 희석하지 않은 산과 용해제는 흡입하면 안됩니다! 그런 것들로는 예컨대 벤진, 페인트 시너나 난방 기름이 있습니다. 분무는 가연성이 높고, 폭발 위험이 있고 유독합니다. 아세톤, 희석하지 않은 산 및 용해제는 장비에 쓰는 재료에 해로우므로 사용하면 안됩니다.

-위험 구역 (예컨대 주유소)에서 장비를 쓸 때에는 해당 안전 규정을 지켜야 합니다. 폭발 위험이 있는 구역에서는 사용을 금합니다.

- 장비는 평평하고 단단한 바닥에 두어야 합니다.

- 장비 사용 설명서 (기술 자료) 에 80 dB(A) 가 넘는 음압 레벨이 설정되어 있으면, 칭각 보호 장치를 착용합니다.

- 작업 구역의 전기가 흐르는 부분들은 모두 분사 물에 젖지 않도록 해야 합니다.

-수동 분무총 레버는 작동 시 고정시키면 안됩니다.

- 튀는 물이나 오물이 묻지 않도록 적절한 보호복과 보호 안경을 착용합니다.

- 고압 분사는 장비를 잘못 나루면 위험할 수 있습니다. 분사는 사람, 동물, 커진 전기 설비 또는 장비 자체에 하면 안됩니다.

- 옷이나 신발을 세탁하기 위해 다른 사람 이나 자기 자신에게 분사를 하면 안됩니다.

- 차량 타이어 / 타이어 밸브는 반드시 30 cm 의 최소 분사 거리를 두고서 세척해야 합니다. 그렇지 않으면 차량 타이어 / 타이어 밸브가 고압 분사에 손상될 수 있습니다. 최초의 손상 징후는 타이어 의 변색입니다. 손상된 차량 타이어는 위험합니다.

- 석면 함유 물질과 기타 건강 유해 물질을 뿐리면 안됩니다.

- 분사관이 짧은 경우에는 손이 실수로 고압 물줄기에 당을 수 있으므로 다칠 염려가 있습니다 사용하는 분사관 길이가 75cm 미만인 경우에는, 지점 분사 노즐이나 로터 노즐을 쓰면 안됩니다.

안전과 건강 보호 요건을 확인하기 위해 , 칭소 전에는 칭소해야 할 표면의 위험 평가를 해야 합니다. 이에 따라 필요한 보호 조치를 취해야 합니다.

- 온수 모드 다음에는 호스를 식히거나 장비를 잠간 냉수 모드에서 사용합니다.

-오랫 동안 사용하지 않을 경우 장비의 메인 스위치 / 장비 스위치를 끄거나 전 원 플러그를 빼듭니다.

사용

- 사용자는 장비를 규정에 따라 써야 합니다. 사용자는 현장 상황을 고려해야 하고 장비를 다룰 때에는 제 3 자, 특히 어린이에 유의해야 합니다.

-작동 중에는 절대로 장비를 방치하면 안 됩니다.

- 장비는 취급 훈련을 받았거나 취급 능력을 입증했고 명시적으로 취급 의뢰를 받은 사람들만이 다루어야 합니다. 장비는 아이들이나 청소년들이 사용하면 안 됩니다.

- 장비는 신체적, 감각적 또는 정신적 능력이 제한된 사람들이 쓸 수 있도록 설계된 것은 아닙니다.

- 장비는 아이들이나 훈련 받지 않은 사람 들이 사용하면 안됩니다.

-지근 거리에 다른 사람들이 있는 경우, 이 사람들이 보호복을 입지 않은 한, 장비를 쓰면 안됩니다.

-아이들은 장비를 가지고 장난치지 못하도록 감독해야 합니다.

- 장비 취급은 늘 적합한 장감을 끼고 해야 합니다.

- 분사관에서 나오는 몸줄기 때문에 반동력이 생きます. 모난 분사관을 통해 힘이 위로 가해집니다. 분무총과 분사관을 단단히 잡아야 합니다.

-모난 분무 장치 사용 시 반동력과 비트는 힘이 변경될 수 있습니다.

운반

장비 윤반 시 모터를 끄고 장비는 안전하게 고정해야 합니다.

정비

- 장비 청소와 정비 그리고 부품 교체 전에는 장비를 끄고 전원 구동 장비들에서 전원 소켓을 빼야 합니다.

- 장비와 부가 용품 작업 전에는 매변 고 앞 시스템의 압력을 해제합니다.

-정비는 관련 안전 규정을 숙지하고 있는 공인 서비스 센터나 정비 전문 인력만이 해야 합니다.

- 상용 휴대 장비는 현지 적용 규정 (독일의 경우 VDE 0701)에 따라 안전 점검을 받아야 합니다...

부가 용품과 예비 부품

- 예비 부품의 수리와 설치는 공인 고객 서비스 센터에서만 해야 위험을 방지할 수 있습니다.

제조 업체에서 출시한 부가 용품과 예비 부품만 써야 합니다. 원래의 부가 용품과 원래의 예비 부품을 써야 장비가 안전하게 고장 없이 돌아 갈 수 있습니다.

규정에 따른 사용

본 고압 청소기는 전적으로

- 세제 없이 고압 분사로 청소 (예컨대 전면, 테라스, 정원 장비, 차량 따위의 청소) 하는 데만 써야 합니다.

잘 닭이지 않는 오물용으로 당사에서는 오 물 제거제를 특수 부대 용품으로 추천합니다.

수질 요건:

유의

고압액으로 깨끗한 물만 써야 합니다.오염은 장비의 조기 마모나 침전으로 이어집니다.

재활용수 사용 시, 다음의 한계치를 초과하면 안됩니다.

pH 값 6,5...9,5
전기 전도성 * 담수 전도성	+1200 μS/cm
침강성 물질 ** < 0,5 mg/l
여과성 물질 *** < 50 mg/l
탄산수 물질 < 20 mg/l
염화물	< 300 mg/l
황산염	< 240 mg/l
칼슘	< 200 mg/l
전경도	< 28 °dH< 50 °TH< 500 ppm(mg CaCO_3 /l)
칠	< 0,5 mg/l
망간	< 0,05 mg/l
구리	< 2 mg/l
활성 염소	< 0,3 mg/l
나쁜 냄새 없음
* 최대 총 2000 μS/cm** 샘플 부피 11, 침전 시간 30 분*** 마모 물질 없음

안전 설비

안진 설비는 사용자 보호용으로서 끄거나 기능을 회피해서는 안됩니다.

오버플로 밸브

- 압력 / 분량 조정 장치로 물의 양을 줄일 때 오버플로 밸브가 열려 물의 일부가 펌프 흡입구 쪽으로 되흘러 갑니다.

-수동 분무총이 단히면,오버플로 밸브가 열리고 전체 수량이 펌프 흡입면으로 되 흘러갑니다.

오버플로 밸브는 공장도 설정되어 밀봉되어 있습니다. 조정은 고객 서비스 부서를 통해서만 가능합니다.

안전 밸브

오버플로 밸브에 결함이 있는 경우,안전 밸브가 열립니다.

안전 밸브는 공장도 설정되어 밀봉되어 있습니다. 조정은 고객 서비스 부서를 통해서 만 가능합니다.

열동식 조절 밸브

열동식 조절 밸브는 고압 펌프가 순환 작동시 부적절하게 가열되지 않도록 보호합니다.

환경 보호

포장 재료는 재활용할 수 있습니다. 포장지는 집안 쓰레기통에 버리지 말 활용하시기 바랍니다.

폐기 제품들에는 유용한 재활용 재료 들이 들어 있습니다.충전지들에는 주변 환경에 해로운 물질들이 들어 있

습니다.그러므로 해당 수거 시스템을 통해 폐기 제품과 충전지들을 처분하시기 바랍니다.

일반적으로 전기장치 및 전자장치에는, 잘못 취급하거나 또는 잘못 폐기할 경우 건강 및 환경에 잠재적 위험이 될 수 있는 구성요소가 포함되어 있습니다. 하지만 이런 구성 요소는 장치의 원활한 가동에 필수적인 요소입니다. 이 심별이 표시된 장치는 가정용 쓰레기로 폐기하지 말아야 합니다.

내용물 지시 사항(REACH: 화학물질의 등록, 평가, 허가 및 제한)

내용물 관련 최신 정보 사이트:

-운반 손상 시 즉시 판매점에 알립니다.

기름 레벨을 조사합니다.

→ 기름 레벨은 우면계의 중간에 있어야 합니다.

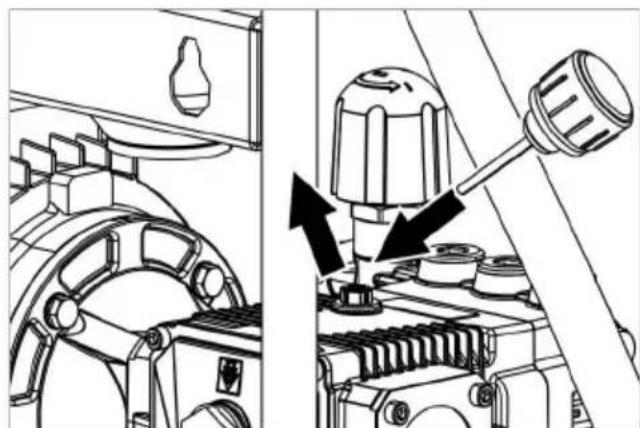

기름 용기의 환기 장치 가동

→ 잠금 나사를 품니다.
→ 동봉한 오일 필러 플러그를 조입니다.
→ 장비 후드를 닭습니다.

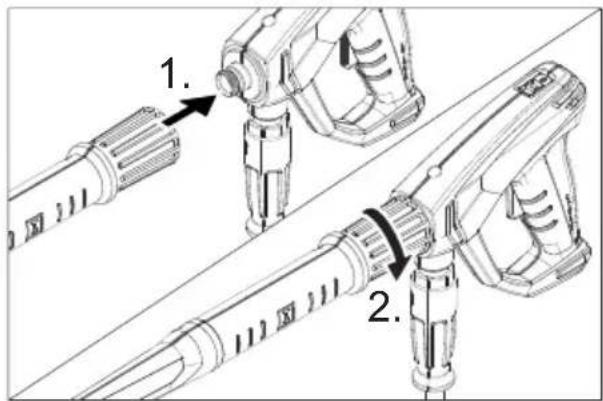

수동 분무총,분무관 및 노즐 장착

참고: EASY!Lock 시스템은 콤 릴리즈 나사산의 적용으로 한번의 회전으로 컴포넌트를 빠르고 안전하게 연결합니다.

→ 고압 노즐을 분무관에 꽃습니다.
→ 캡너트를 장착하고 손의 힘으로 조입니다(EASY!Lock).
→ 분무관을 수동 분무총에 연결하고 손의 힘으로 조입니다 (EASY!Lock).
→ 고압 호스를 장비의 수동 분무총 및 고압 호스에 연결하고 손의 힘으로 조입니다 (EASY!Lock).

케이블/호스 홀더를 장착합니다

필요 시 동봉한 케이블 / 호스 홀더를 벽에 부착합니다.

아니면

도해 3

→ 동봉한 케이블 / 호스 홀더를 장비 바닥 쪽에 부착합니다.

수동 분무총 홀더를 고정합니다

참고:

장비 모델들이 모두 수동 부무총 홀더를 구 비하고 있는 않습니다.

도해 2

→ 홀더를 고정합니다.

작동

⚠️ 위험

부상 위험! 장비, 전원선, 고압 호스와 연결부는 정상적인 상태여야 합니다. 상태가 완전하지 않으면, 장비를 사용하지 말아야 합니다.

전기 접속부

⚠️ 위험

감전에 의한 부상 위험.

장비는 교류에만 연결합니다.

장비는 반드시 플러그로 전원에 연결해야 합니다. 전원과 분리가 불가능한 연결을 하면 안됩니다. 플러그는 전원 분리에 씽니다.

단면이 충분한 연장 케이볼을 쓰고 ("기술 자료 " 참조) 케이볼 연장 릴에서 완전히 품니다.

접속값 라벨 / 기술 자료 참조.

태

수도에 연결

해당 규정에 따르면 장비는 식수망의 시스템 분리기 없이 작동해서는

안됩니다.고압 세척기가 작동되는 가내 수도 설비 연결 장치에는

반드시 EN 12729 모델 BA 에 따른 시스템 분리기가 구비되도록 하시기 바랍니다.

시스템 분리기를 통과한 물은 식수로 사용하지 않습니다.

△ 주의

시스템 분리기는 언제나 급수 장치에 연결 해야지 절대로 직접 장비에 연결하면 안됩니다.

접속값 기술 자료 참조.

→ 급수 호스 (최소 길이 7.5 m, 최소 직경 3/4“) 를 장치의 물 연결부와 취수 장치 (예컨대 수도 꼭지) 에 연결합니다.

참고:

급수 호스는 납품 범위 밖입니다.

→ 취수 장치를 엽니다.

뚜껑을 연 용기들에서 물을 흡입합니다.

→ 흡입 호스를 물 연결부에 나사로 칼니다. 참고:

흡입 호스는 납품 범위 밖입니다.

역행 방지판이나 필터 정착 흡입 호스를 쓰는 경우,호스를 물로 채워 두어야 합니다.

→ 장비를 환기시킵니다.

노즐의 나사를 품니다.

물이 거품 없이 빠질 때까지 장비를 가동합니다.

시험적으로 장비를 10 초 동안 가동합니다 - 꽃니다. 과정을 여러 차례 반복합니다.

→ 장비를 끄고 노즐을 다시 나사로 줍니다.

사용

⚠️ 위험

폭발 위험!

가연성 액체는 분사하면 안됩니다.

위험 구역(예컨대 주유소)에서 장비를 쓸 때에는 해당 안전 규정을 지켜야 합니다.

부상 위험! 작업할 때는 수동 분무총 및 분 무관을 양손으로 잡으십시오.

부상 위험! 조절 손잡이 및 안전 방아쇠는 작동 시 고정시키면 안됩니다.

부상 위험! 안전 방아쇠 고장 시 고객서비스 부서를 방문합니다.

고압수 분사로 인한 부상 위험. 장비에서 작업 전에 수동 분무총에서 안전 방아쇠를 앞으로 믿니다.

유의

해당 오일 분리기가 있는 곳에서만 모터를 청소합니다 (환경 보호).

수동 분무총 열기/단기

→ 수동 분무총 열기: 안전 방아쇠 및 조절 손잡이를 작동시킵니다.

→ 수동 분무총 단기: 안전 방아쇠 및 조절 손잡이에서 손을 떼니다.

고압 작동

수동 분무총 흘더 장 착 장비 :

수동 분무총 흘더가 없는 장비:

→ 장비 스위치를 "I" 에 놓습니다.

→ 장비 스위치를 "I" 에 놓습니다. 장비가 켜집니다.

→ 홀더에서 수동 분 무총을 떼어냅니다, 장비가 커집 니다.

→안전 방아쇠를 뒤로 밀어 수동 분무총을 해제합니다.

→ 수동 분무총을 엽니다.

→ 작업 압력과 물 분량을 회전하여 ( 단계 없이 ) 압력 및 분량 조정 장치에 설정합니다 (+/-)

작동을 중단합니다

→ 수동 분무총을 잠 recib니다 장비가 꺼집니다.

→ 안전 방아쇠를 앞으로 밀어 수동 분무총을 잠 recib니다.

중단 후:

→ 안전 방아쇠를 뒤로 밀어 수동 분부총을 해제합니다.

→ 수동 분무총을 엽니다. 장비가 다시 켜집니다.

작동을 중단합니다

단시간 중단

→ 수동 분무총을 잠굽니다 펌프가 순환모드로 계속 작동합니다.

→ 수동 분무총을 엽니다. 순환모드가 종료됩니다.

장시간 중단

→ 수동 분무총을 잠굽니다

→ 수동 분무총에서 안전 방아쇠를 앞으로 미세요.

수동 분무총 흘더 장 착 장비 :

수동 분무총 흘더가 없는 장비 :

→ 홀더에 수동 분무 총을 겪니다. 펌프가 정지됩니다. .

→ 장비 스위치를 "0/오프"에 놓습니다. 펌프가 정지됩니다.

→ 홀더에서 수동 분 무총을 떼어냅니다. 펌프가 시동됩니다 다.

→ 장비 스위치를 "I" 에 놓습니다. 펌프가 시동됩니다.

→ 안전 방아쇠를 뒤로 밀어 수동 분무총을 해제합니다.

→ 수동 분무총을 엽니다.

장비 끄기

→ 취수 장치를 닫습니다.

→ 수동 분무총을 엽니다.

→ 장비 스위치로 펌프를 커고 5-10 초 작동시킵니다.

→ 수동 분무총을 잠급니다

→ 장비 스위치를 "0/오프"에 놓습니다.

→ 전원 플리그는 건조한 손으로만 소켓에서 뽑으십시오.

→ 장비에 압력이 없어질 때까지 수동 분무 총을 가동합니다.

→ 안전 방아쇠를 앞으로 밀어 수동 분무총을 잠 recib니다.

동파 방지

유의

한파는 완전히 물이 비워지지 않은 장비를 파괴합니다.

장비는 동결되지 않는 곳에 보관합니다.

비동결 보관이 불가능한 경우:

→ 물을 뽑니다.

→ 시중의 동결 방지제를 장비 전체에 펌프질로 넣습니다.

참고:

시중의 글리콜 기반 자동차 부동액을 사용합니다.

동결 방지제 제조 업체들의 취급 규정을 준 수합니다.

→ 펌프와 도관들이 빌 때까지 장비를 최대 1 분 동안 가동합니다.

운반

→ 차량 운반 시 장비를 각각의 해당 지침에 따라 미끄러지거나 기울어지지 않도록 합니다.

△ 주의

부상 및 손상 위험! 운반 시 장비 무게에 유의합니다.

유의

운반하는 동안 조절 손잡이가 손상되지 않게 보호합니다.

보관

△ 주의

부상 및 손상 위험! 보관 시 장비 무게에 유의합니다.

보관 및 정비

⚠️ 위험

붙시에 돌아 가는 장비와 감전에 의한 부상 위험

장비로 작업하기 전에는 언제나 장비를 끄고 전원 플러그를 뽑습니다.

참고:

폐유는 지정 수거 장소에서만 폐기해야 합니다. 누적 폐유는 그곳에서 버리시기 바랍니다. 폐유에 의한 환경 오염은 치벌 가능 합니다.

안전 점검/정비 계약

판매자들과 정기적 안전 점검을 합의하거나 정비 계약을 체결해야 합니다. 협의하시기 바랍니다.

사용 전 매번

→ 연결 케이블의 손상 여부를 점검합니다 (감전 위험), 손상된 연결 케이블은 즉 시 공인 고객 서비스 부서 / 전기 기술진을 통해 교체시킵니다.

→ 고압 호스의 손상 여부를 점검합니다 (폭발 위험). 손상된 고압 호스는 즉시 교체합니다.

→ 장비(펌프)에 누수가 없는 지 점검합니다. 분당 3 방울의 물은 하용되고 장비 하부에서 빠질 수 있습니다. 이를 옷도는 경우 고객 서비스 부서를 방문합니다.

매주

기름 레벨을 점검합니다. 기름이 우유처럼 흐릴 경우 (기름에 물) 즉시 고객 서비스 부서를 방문합니다.

→ 물 필터를 청소합니다.

매 500 운전시간마다,최소 매년

→ 장비의 유지보수는 고객 서비스 부서에 의뢰합니다.

→ 기름을 교체합니다.

기름 교체

참고：

기름 분량과 종류 "기술 자료" 참조.

→ 배유 플러그를 품니다.

→ 기름을 수거 용기로 뱃니다.

→베유 플러그를 단단히 칼니다. 회전 모멘트 20...25 Nm.

→오일 필러 플러그를 품니다.

→ 새 기름은 천천히 주입합니다. 기포가 없어져야 하기 때문입니다. 기름 레벨은 우면계의 중간에 있어야 합니다.

→오일 필러 플러그를 침니다

→ 장비 후드를 답습니다.

고장 도움말

⚠️ 위험

붙시에 돌아 가는 장비와 감전에 의한 부상 위험

장비로 작업하기 전에는 언제나 장비를 끄고 전원 플러그를 뽑습니다.

전기 부품들은 공인 고객 서비스 부서에서 만 점검하여 수리하도록 합니다.

이 장의 설명에서 빠진 고장들의 경우, 의문 나는 경우 그리고 명시적인 지시가 있는 경우 공인 고객 서비스 부서를 방문합니다.

장비가 돌아가지 않는다

→ 수동 분무총 홀더 장착 장비의 경우에만 : 홀더를 내리 누르지 마세요.

→연결 케이블의 손상 여부를 점검합니다.

→ 전원 전압을 점검합니다.

→ 전기 고장 시 고객 서비스 부서를 방문합니다.

장비 압력에 이상이 있다

→ 압력과 분량 조정 장치를 "최대"에 맞춤니다.

→ 노즐 크기를 검사합니다, 올바른 노즐을 장착합니다.

→ 노즐을 청소합니다.

→ 노즐을 교체합니다.

→ 장비를 환기시킵니다 (" 시동 " 참조 ).

→ 물 주입량을 검사합니다(기술 자료 참조).

→ 물 필터를 청소합니다.

→ 펌프 연결 총 급수관들을 점검합니다.

→필요시고객서비스부서를 방문합니다.

펌프 누수

분당 3 방울의 물은 하용되고 장비 하부에서 빼질 수 있습니다. 이를 옷도는 경우 고객 서비스 부서를 방문합니다.

→ 누수 정도가 더 큰 경우 장비를 고객 서비스 부서에서 점검하게 합니다.

펌프에서 두드리는 소리가 들린다

→ 물 필터를 청소합니다.

→물 흡입관들의 누수 여부를 점검합니다.

→ 장비를 환기시킵니다 (" 시동 " 참조 ).

→필요시고객서비스부서를 방문합니다.

열동식 조절 밸브의 누수

본 기능은 고장이 아닙니다. 장비가 순환 작동 시 너무 뜨거워지면, 찬물이 흐를 수 있도록 열동식 조절 밸브가 열립니다.

안전 밸브 누수

→ 장비를 끄고, 잠깐 기다리고, 장비를 다시 컥니다.

그후 다시 고장이 나면, 장비를 더 이상 사용하지 마세요. 고객 서비스 부서에 장비 검사를 맡ります.

부가 용품과 예비 부품

장비의 안전하고 원활한 운전을 보장하는 순정 액세서리 및 순정 예비품만 사용하십시오.

액세서리 및 예비품에 대한 정보는 www.kaercher.com 에서 확인하십시오.

보증

어느 나라에서나 당사의 공인 마케팅 회사 들이 발표한 보증 조건이 적용됩니다. 장비 에 고장이 생기면 보증 기간 내에는, 재료 나 제조 상의 결함이 그 원인인 한, 무료로 수리해 드립니다. 보증 건이 생긴 경우 구 매 영수증을 판매점이나 가장 가까운 공인 고객 서비스 센터에 제시하시기 바랍니다.

EU 규격 적합 선언

이에 당사에서는 하기 기계가 설계와 모델상 유럽공동체 지침의 관련 기초 안전 및 건강 요구 사항과 일치한다고 선언합니다.당사와 합의하지 않고 기계를 변경할 경우 본선언은 무효가 됩니다.

제품:고압 세척기

모델:1.367-xxx

관련 유럽공동체 지침

2006/42/EG (+ 2009/127/EG)

2014/30/EU

2000/14/EG

2011/65/EU

적용 조율 규범

EN 60335-1

EN 60335-2-79

EN 55014-1:2006+A1:2009+A2:

2011

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2006+A1: 2009+A2:

2009

EN 61000-3-11:2000

EN 50581

적용 일치 평가 절차

2000/14/EG: 부록 V

음향 파워 레벨 dB(A)

측정:87

보증:90

각 서명자는 경영진의 전권 위임에 따라 행동한다.

CEO

모델 HD 7/16-4
본선
전압 V 380...415
전류 종류 Hz 3~50
도선 kW 4.3
퓨즈 (지연, 탄화 잔류물 C) A 16
보호 등급 -- IPX5
연장 케이블 30 mm	2	2.5
탭
유입 온도 (최대) °C 60
유입량 (최소) l/ 시 (l/ 분) 1000(16.67)
열린 용기에서의 흡입 높이 (20 °C) m 0.5
유입 압력 (최대) MPa (bar) 1.0(10)
성능 자료
물 작동압력 (표준노즐 기준)	MPa (bar) 7...16 (70...160)
최대 작업 압력	MPa (bar) 25 (250)
표준노즐의 노즐크기	-- 040
방출량	l/ 시 (l/ 분) 400...700 (6.7...11.71)
수동 분무총의 반동력 (최대)	N 35
EN 60335-2-79 에 따른 조사값
손 - 팔 진동값	m/s ^2	<2.5
불확실성 K	m/s ^2	0.6
소음도 L _pA	dB(A)	87
불확실성 K _pA	dB(A)	3
음압 레벨 L _WA + 불학실성 K _WA	dB(A)	90
연료
유량 l 0.4
기름 종류 -- 15W40
척도 및 무게
세로 mm 780
가로 mm 360
높이 mm 500
무게 , 부가 용품으로 작동 준비	kg 56.5
