Era HE PRF0189359 - ас үй желдеткіші ELICA - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Сорғыш және сүзгіш сорғыш
Бренд	Elica
Модель	Era HE PRF0189359
Орнату түрі	Қабырғаға, жиһаз астына
Ең аз қашықтық (электр плитасы)	50 см
Ең аз қашықтық (газ/аралас плита)	65 см
Электрмен жабдықтау	220-240 В ~ 50 Гц
Жарықтандыру	LED шамдар 3W-E14 (макс)
Сорғыш жылдамдықтары	3 жылдамдық (мин, орт, макс)
Басқару	Механикалық түймелер
Майға қарсы сүзгі	Металл, айына бір рет ыдыс жуғышта немесе қолмен жууға болады
Белсенді көмір сүзгісі	Әр 4 ай сайын ауыстыру (жууға болмайды)
Реттеу нұсқасы	Иә, көмір сүзгісімен
Кері ағын клапаны	Қосымша, кейбір модельдерде беріледі
Сыртқы тазалау	Бейтарап сұйық жуғыш затпен дымқыл шүберек
Тыйым салынған тазалау құралдары	Абразивті өнімдер, алкоголь
Қауіпсіздік сақтық шаралары	Қызмет көрсетер алдында ажырату, тағамдарды жағуға болмайды, қолғап қолдану
Пайдаланудың ең төменгі жасы	Қараумен 8 жас
Қайта өңдеу	DEEE 2012/19/EC сәйкес
Сақталған стандарттар	EN/IEC 60335, 61591, т.б.

Жиі қойылатын сұрақтар - Era HE PRF0189359 ELICA

Era HE PRF0189359 сорғышты қалай орнатуға болады?

Орнату қауіпсіздік ең аз қашықтықтарды сақтауы керек: электр плитасынан 50 см, газ немесе аралас плитадан 65 см. Нұсқаулықтың нұсқауларын міндетті түрде орындаңыз. Берілген бұрандаларды қолданыңыз және электр кернеуін тексеріңіз.

Сорғыш пен пештің арасындағы ең аз қашықтық қандай?

Электр плитасы үшін ең аз қашықтық 50 см. Газ немесе аралас плита үшін 65 см. Егер пештің өндірушісі үлкенірек қашықтықты белгілесе, оны әрдайым орындаңыз.

Майға қарсы сүзгіні қалай тазалауға болады?

Металл майға қарсы сүзгіні айына кемінде бір рет тазалау керек. Оны қолмен агрессивті емес жуғыш затпен немесе төмен температурада және жылдам циклде ыдыс жуғышта жууға болады. Оның түсінің өзгеруі тиімділігіне әсер етпейді.

Көмір сүзгісін қашан ауыстыру керек?

Белсенді көмір сүзгісін кемінде 4 ай сайын ауыстыру керек. Оны тазалау немесе қалпына келтіру мүмкін емес. Жиілігі пайдалануға және майға қарсы сүзгіні тазалау жүйелілігіне байланысты.

Сорғыштың LED шамын қалай ауыстыруға болады?

Құрылғыны ажыратыңыз, шамдардың суығанын күтіңіз, сорғыш торды алыңыз, содан кейін ақаулы шамды LED 3W-E14 шамына (максимум) ауыстырыңыз. Толығырақ нұсқаулықты қараңыз.

Сорғышты көмір сүзгісінсіз пайдалануға бола ма?

Иә, егер сорғышты сору нұсқасында (сыртқа шығару) пайдалансаңыз. Көмір сүзгісі тек реттеу нұсқасында (ішкі айналым) қажет. Сорғышты орнатуыңызға қарай конфигурациялаңыз.

Жарықтандыру жұмыс істемесе не істеу керек?

Алдымен шамдардың өз ұясына дұрыс салынғанын тексеріңіз. Егер жарықтандыру әлі жұмыс істемесе, сатудан кейінгі қызметке хабарласыңыз. Тек көрсетілген түрдегі LED шамдарды қолданыңыз.

Сорғышты реттеу нұсқасында пайдалануға бола ма?

Иә, сорғыш сору (сыртқа шығару) немесе сүзгіш (ішкі айналым) нұсқасында пайдалануға арналған. Реттеу үшін белсенді көмір сүзгісін орнатыңыз және ауаның дұрыс айналымын қамтамасыз етіңіз.

Қандай қауіпсіздік шараларын сақтауым керек?

Қызмет көрсетудің кез келген операциясынан бұрын құрылғыны ажыратыңыз. Жұмыс қолғаптарын киіңіз. Сорғыштың астында тағамдарды жағуға болмайды. Майдың тұтануын болдырмау үшін қуыруды қадағалаңыз. Қауіпсіздік қашықтықтарын сақтаңыз.

Сорғыштың экологиялық әсерін қалай азайтуға болады?

Пісіру кезінде сорғышты ең төменгі жылдамдықпен қосыңыз және оны бірнеше минут жұмыс істеуге қалдырыңыз. Максималды жылдамдықты тек қатты түтін болғанда ғана пайдаланыңыз. Сүзгілерді үнемі тазалаңыз және тиімділікті сақтау үшін көмір сүзгісін қажет кезде ауыстырыңыз.

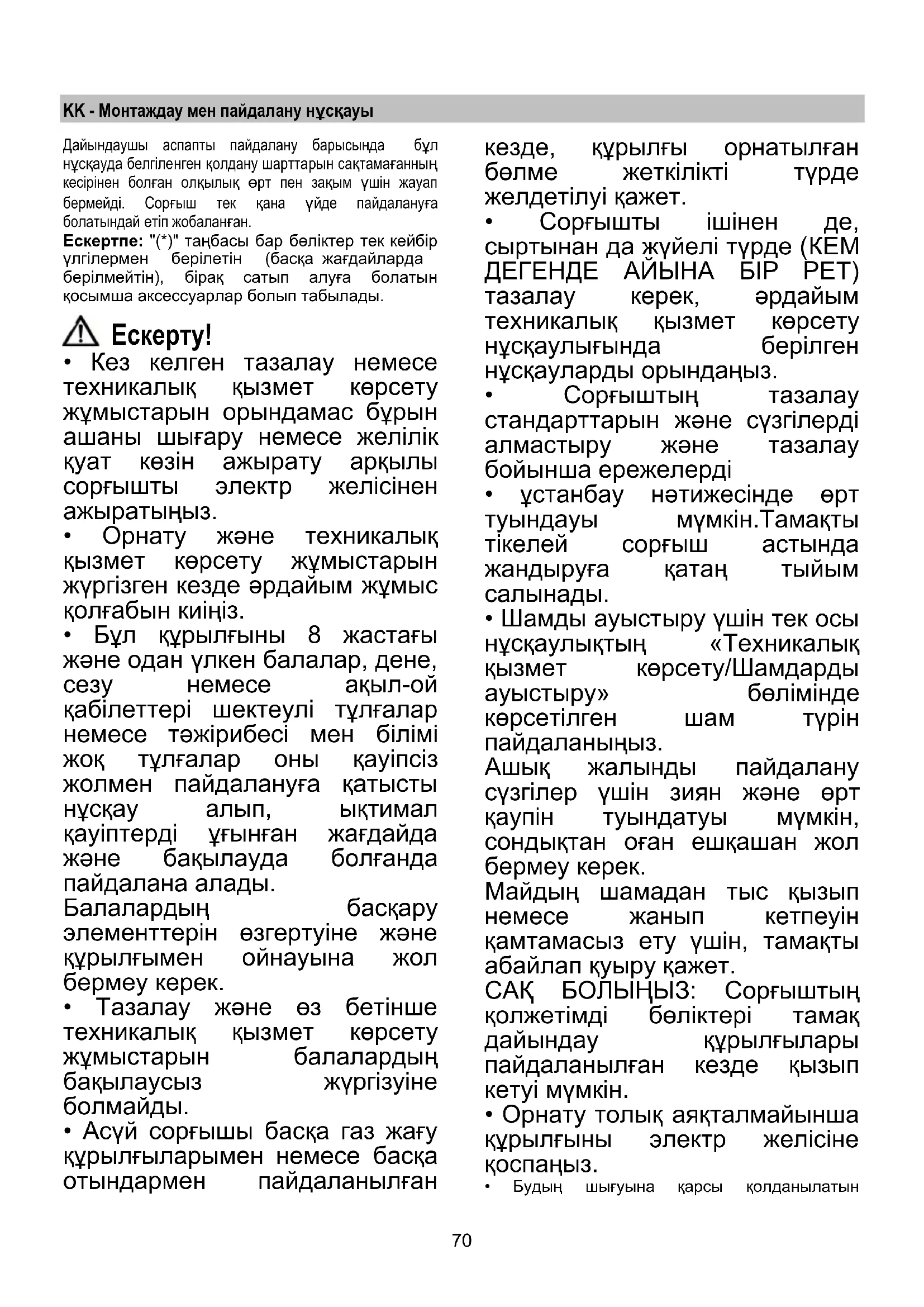

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ Era HE PRF0189359 ELICA

FR Prescriptions de montage et mode d'emploi

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnementes professionnelnels ; - des fermes ; - l'utilisation par les clients des hotels, motels et autres environnementes à caractère résidentiel ; - des environnementés du type,chambre d'hôtes.

Remarque: Les pièces portant le symbole "(*)" sont des accessoires optionnels fournis uniquement avec certains modèles ou des pièces non fournies, à acheter.

Attention

• Avant tout entretien ou nettoyage du produit débranchez l'alimentation électrique en retardant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expériences ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l' apparéil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doivent pas etre effectués par des enfants sans surveillance.
• La piece doit avoir une aération suffisante lorsque la hotte est utilisé conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles.
  La hotte doit etre regulierement nettoyee a la fois a l'intérieur et a l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en

conformité avec les instructions d'entretien. Le non respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

• Ne pas flamber d'aliments sous la hotte.
• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme neue est dommageable pour les filtrres et peut causer un incendie, par conséquent, il est déconseilé de l'utiliser.

La friture doit être faite avec soin afin des s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

• Ne pas brancher l'appareil au réseau électrique avant que l'installation est complètement terminée.

• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.

• L'air ne doit pas etre envoye dans un conduit utilise pour evacuer les fumees d'appareils utilisant du gaz ou un autre combustible.
• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un évientuel risque de chocolélectrique est possible.
• N'utilise jamais la hotte sans la grille montée correctement!
• La hotter ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agrée ou du personnel qualifié.

ATTENTION!

• Le défaut d'installer les vis et les dispositifs de fixation

conformément à ces instructions peut entraîner des risques électriques.

• Ne pasmettre en marche au moyen d'unprogrammateur, d'une minuterie, ou d'un système decommande à distance séparé ou tout autre dispositifqui met l'appareil sous tension automatiquement.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent être remis à un centre de collecte des déchets charge du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil concu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin deMAINIR une réduction efficace des odeurs. Nettoyer le(s) filtrés àGRAISSSE lorsque cela est nécessaire afin de MAINIR un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiquedans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en

version aspirante a evacuation exterieure ou filtrante a recyclage interieur

Installation

La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas etre inférieure a 50cm dans le cas de cusinieres electriques et de 65 cm dans le cas de cusinieres a gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécífient une plus grande distance, il faut en tener compte.

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est presente, branchez la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, applique un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

ATTENTION!

Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôletzousquoy que le cable d'alimentation soit montécorrectement.

Fonctionnement

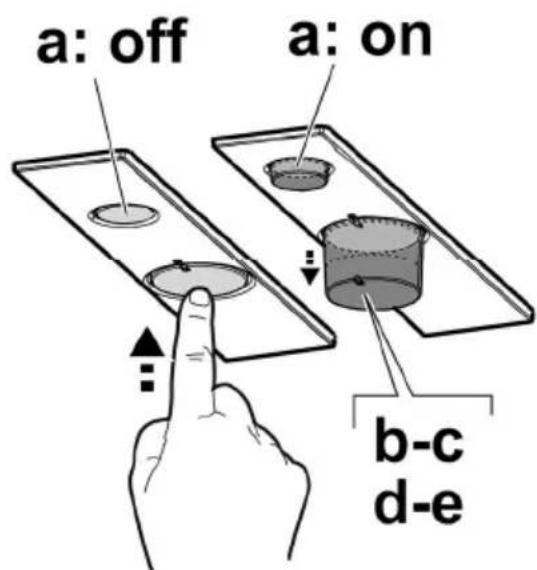

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

Fig. 5

a. ON/OFF lumieres
b. OFF moteurs
c. -d. -e. Puisance d'aspiration minimum (c.), moyenne (d.), maximum (e.).

Entretien

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détsersifs liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Éviter l'utilisation de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Filtre anti-gras

Fig. 1-7

Le filtrte anti-graisse metallique doit être nettoyé une fois par mois avec des déterments non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du filtrte anti-graisse metallique au lave-vaisselle

peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.

Filtre à charbon actif (uniquement pour version recyclage)

La saturation du charbon actif se constate après unemploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage du filtré à graisses. Il est nécessaire de changer le filtré après quatre mois, au maximum.

IL NE PEUT PAS être nettoyé ou régénéré.

Remplacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Retirer la grille d'aspiration pour acceder à l'ampoule.

Remplacer I'ampoule brulée.

Utiliser uniquement des ampoules LED de 3W-E14 (maximum). Pour de plus amples détails, consulter la notice jointe "ILCOS D" (position alphanumeric "1d").

Dans l'eventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.

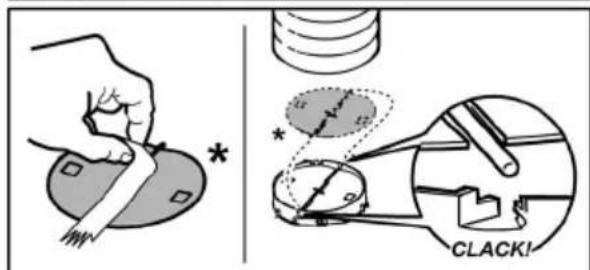

UNIQUEMENT sur certains produits :

Un Clapet Anti-Retour des Fumées est fourni comme accessoire en option, à installer. Si les conditions d'installation le requirement (par ex.: absence de protections contre le return accidentel de courants d'air de l'extérieur), l'insérer dans le logement dédié du Raccord de Sortie d'Air avant d'instructor le conduit d'échéppement des fumées.

Fig. 7
