Produkttyp	Utsugs- och recirkulationsfläkt
Märke	Elica
Modell	Era HE PRF0189359
Installationstyp	Väggmonterad, under skåp
Minimiavstånd (elspis)	50 cm
Minimiavstånd (gasspis/kombispis)	65 cm
Elektrisk anslutning	220-240 V ~ 50 Hz
Belysning	LED-lampor 3W-E14 (max)
Sugsteg	3 hastigheter (min, medel, max)
Kontroller	Mekaniska knappar
Fettfilter	Metall, diskas månadsvis i diskmaskin eller för hand
Aktivt kolfilter	Bytas var 4:e månad (kan inte diskas)
Recirkulationsversion	Ja, med kolfilter
Backventil	Valfritt, medföljer vissa modeller
Utvändig rengöring	Fuktig trasa med neutralt flytande rengöringsmedel
Förbjudna rengöringsprodukter	Slipande medel, alkohol
Säkerhetsföreskrifter	Koppla ur före underhåll, flambera inte mat, använd handskar
Minimiålder för användning	8 år under uppsikt
Återvinning	Uppfyller WEEE 2012/19/EC
Uppfyllda standarder	EN/IEC 60335, 61591, etc.

Vanliga frågor - Era HE PRF0189359 ELICA

Hur installerar man fläktkåpan Era HE PRF0189359?

Installationen måste följa de minimala säkerhetsavstånden: 50 cm ovanför en elspis, 65 cm för en gasspis eller kombispis. Följ noga bruksanvisningens instruktioner. Använd medföljande skruvar och kontrollera elspänningen.

Vad är minimiavståndet mellan fläkten och spisen?

För en elspis är minimiavståndet 50 cm. För en gasspis eller kombispis är det 65 cm. Följ alltid spistillverkarens anvisningar om de anger ett större avstånd.

Hur rengör man fettfiltret?

Det metalliska fettfiltret måste rengöras minst en gång i månaden. Du kan tvätta det för hand med ett milt rengöringsmedel eller i diskmaskin på låg temperatur och snabbt program. Eventuell missfärgning påverkar inte effektiviteten.

När ska kolfiltret bytas?

Det aktiva kolfiltret måste bytas senast var 4:e månad. Det kan inte rengöras eller återanvändas. Bytefrekvensen beror på användning och hur ofta fettfiltret rengörs.

Hur byter man LED-lampan i fläkten?

Koppla ur apparaten, låt lamporna svalna, ta bort sug tråget och byt ut den defekta lampan mot en LED 3W-E14 (max). Se bruksanvisningen för mer information.

Kan jag använda fläkten utan kolfilter?

Ja, om du använder fläkten i frånluftsversion (utvändig inriktning). Kolfiltret behövs endast i recirkulationsversion. Se till att konfigurera fläkten enligt din installation.

Vad gör jag om belysningen inte fungerar?

Kontrollera först att lamporna sitter korrekt i sina hållare. Om belysningen fortfarande inte fungerar, kontakta kundtjänst. Använd endast LED-lampor av specificerad typ.

Kan fläkten användas i recirkulationsversion?

Ja, fläkten är konstruerad för att användas i frånluftsversion (utvändig inriktning) eller filterversion (recirkulation). För recirkulation, installera ett aktivt kolfilter och se till att luften cirkulerar korrekt.

Vilka säkerhetsföreskrifter ska jag följa?

Koppla alltid ur apparaten före underhåll. Använd arbetshandskar. Flambera inte mat under fläkten. Övervaka friteringen för att undvika att oljan antänds. Respektera säkerhetsavstånden.

Hur minskar man fläktens miljöpåverkan?

Sätt på fläkten på lägsta hastighet under tillagning och låt den gå några minuter efteråt. Använd maxhastighet endast vid kraftig rök. Rengör regelbundet filtren och byt kolfiltret när det behövs för att bibehålla effektiviteten.

BRUKSANVISNING Era HE PRF0189359 ELICA

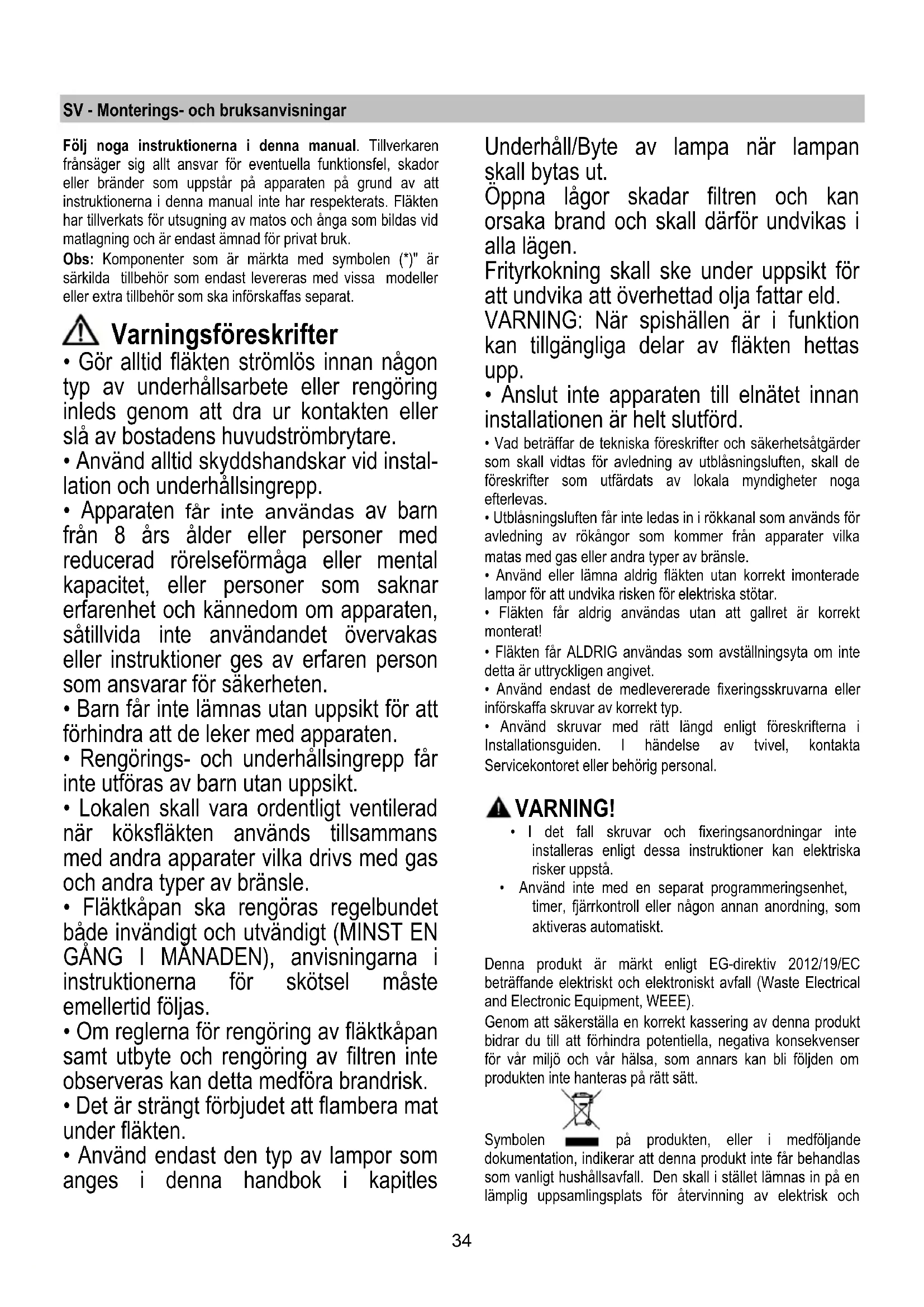

SV Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador aller brander som uppstar pa apparaten na ground av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

Obs: Komponenter som ar markta med symbolen () ar sarkilda tillbehör som endast levereras med vissa modeller aller extra tillbehör som ska inforskaffas separat.

Gör alltid fläkten strömlös innan nàgon typ av underhällarsbete eller rengöring inleds genom att dra ur kontakten ellersla av bostadens huvudströmbrytare.
- Använd alltid skyddshandskar vid installation och unterhällsingrepp.
- Apparaten fär inte användas av barn fran 8 árder eller personer med reducerad rörelseformåga aller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sàtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar for sakerheten.
Barn fär inte lämnas utan uppsikt for att forhindra att de leker med apparaten.
- Rengörings- och underhällsingrepp fär inte utforas av barnutan uppsikt.
- Lokalen skall vara ordentligt ventilerad nar koksfläkten används tillsammans med andra apparater vilka drives med gas och andra typar av brännle.
Fläktkapan ske rengöras regelbundet bade invändigt och utvändigt (MINST EN GÄNG I MANADEN), anvisingarna i instruktionerna für skötsel maste emellertid foljas.
- Om reglerna for rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
- Det ar strängt forbjudet att flambera mat under fläkten.
- Använd endast den typ av lampor som anges ienna handbook i kapitles

Underhäll/Byte av lampa nar lampan skall bytas ut.

Oppna lager skadar filtren och kan orsaka brand och skall daffor undvikas i alla lagen.

Frityrkokning skull ske under uppsikt for att undvika att overhettad olja fattar eld.

WARNING: När spishällen är i Funktion kan tillgangliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen ar helt slufford.
  Vad beträffar de tekniiska foreskrifter och sakerhetsatgärder som skall vidtas for avledning av utblasningsluften, skall de foreskrifter som utfändats av lokala myndigheter noga afterlevas.
• Utblåsningsluften fär inte ledas in i rökkanal som används for avledning av rökängor somkommen frän apparater vilka matas med gas eller andra typerv bränds.
• Använd eller lamna aldrig fläkten utan korrekt imonterade lampor for att undvika risiken for elektriska stötar.
  Fläkten fãr aldrig anvandas utan att gallret ar korrekt monterat!
• Fläkten für ALDRIG användas som avständningsyta om interdelta ar uttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvarna aller inforskaffa skruvar av korrekt typ.
• Använd skruvar med rätt langd,enlig foreskrifterna i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret eller behörig personal.

VARNING!

• I det fall skruvar och fixeringsanordninger inte installeras enligt dessa instruktioner kan elektriska risker uppsta.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller nagon annan anordning, som aktiveras automatiskt.

Denna produit ar märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering avenna produit bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bli foljden om produits inte hanteras pa ratt satt.

Symbolen à produit, aller i medfoljande dokumentation, indikerar attenna produit inte fãr behandlas som vanligt hushállsavfall. Den skall stallet lamnas in pa en lamplig uppsamlingsplats for atervinning av elektrisk och

elektronisk utrustning. Produktem maste kasseras enligt lokala miljobestammelser for avfallshantering.

För mer information om hantering, atervinning och ateranvändning avenna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken dar produits inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

• Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Rad for en korrekt anvandning for att minska miljopavkerkan: Satt PÁ fläkten på minsta farten nar du börjar att laga mat och lat den vara på i nagra minutes after att du ar fardig. Oka farten bara om det skulle uppsta mycket rök och ánga och använd ökad fart bara i extrema fall. Byt ut kolfrittret(en) vid behov für att bevara en god lukt och effektivitet. Rengör fetffiltret vid behov für att bevara fetffiltrets effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras ienna manualen for att forbätra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats for att användas som utsugningsversion

Installation

Minsta tillatna avstand mellan kokkarlens stodyta pa spishallen och koksflaktes underkant ar 50cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis eller kombinerad gashall.

Öm spishällens instruktioner anger att större avstand skall detta respekteras.

Natspänningen skall motsvara spänningen som anges pa markplaten som sitterinne i flakten. Om flakten ar utrustad med stickkontakt skallenna anslutas tilletttag som ar lattillgangliet aven after installationen och som uppyller gallande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till naret),ller om uttaget ar placerat pa en svaratkomlig plats skall en godkand tvapolig strombrytare installeras som garantar er fullkomlig frankoppling fran naret i samband med overspänningsklass III, i enlighet med installationsbestammelserna.

WARNING!

Kontrollera innan flaktens krets ansluts med natspänningen att den fungerar korrekt och ar korrekt monterad.

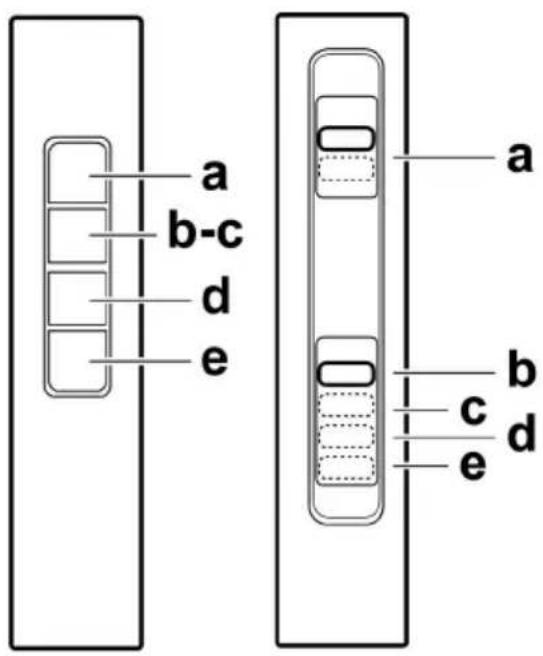

Funktion

Fläkten ar utrustad med en manöverpanel med en hastighetskontroll och en strombrytare for spishällens belysning.

a. ON/OFF belysning
b. OFF motorer
c.-d.-e. Lag utblaseffekt (c.), medelhog (d.), hog (e.).

Underhäll

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg aller instrument für rengöringen!

Undvikprodukter som innehaller slipmedel.ANVAND INTE ALKOHOL!

Fettfilter

Fig. 1-7

Filtret skall rengöras en gang i帽子en, med ett milt rengöringsmedel, for hand aller i diskmaskin, med lag temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfargas utan att detta pa nagot satt paverkar filtres uppsugningsformaga.

Kolfilter (gäller endast filterversionen)

Fig. 5

Kolfiltret mattas after en mer aller minde lang tidsperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fettfiltren rengors. Det ar under alla handelser nodvändigt att ersatta kolffilterpatronen minst var 4 manad.

Filtret kan INTE rengoras aller ateranvandas.

Byte av Lampor

Fig.7

Koppla ur apparaten fran elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidror dem.

Avlagsna utsugningsgallret for att gora lamphuset atkomligt.

Byt ut den skadade lampan.

Använd endast LED lampor med max 3W-E14. För ytterligare detailjer konsultera den bifogade broschyren "IL COS D" (alfanumerisk position "1d").

I det fall belysningen inte fungerar, kontrollera att lamporna ar korrekt iskruvade i sitt sate innan ni kontaktar det tekiska servicekontoret.

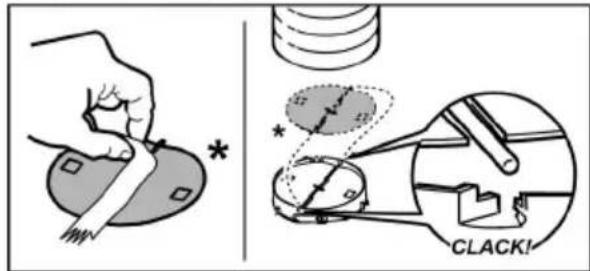

ENDAST for vissaprodukter:

Som alternatively tillbehör medfoljer, att installerera, en Rök Backventil. Om det ar nödvändigt für installationsvillkoren (tex.: avsaknad av skydd mot oavsiktligt luftdrag utifrān), für in den i det därfor avsedda utrymmet i Kopplingen für Luftutsläppinnan du installerar rökavloppsröret.

Kullfilter (kun med resirkulering av luften)

Fig. 5
