Era HE PRF0189359 - Kuchynský digestor ELICA - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár a filter
Značka	Elica
Model	Era HE PRF0189359
Typ inštalácie	Nástenná, pod skrinku
Minimálna vzdialenosť (elektrický sporák)	50 cm
Minimálna vzdialenosť (plynový/kombinovaný sporák)	65 cm
Elektrické napájanie	220-240 V ~ 50 Hz
Osvetlenie	LED žiarovky 3W-E14 (max)
Rýchlosti odsávania	3 rýchlosti (min, stred, max)
Ovládanie	Mechanické tlačidlá
Tukový filter	Kovový, umývateľný mesačne v umývačke riadu alebo ručne
Filter s aktívnym uhlím	Vymeniť každé 4 mesiace (neumývateľný)
Recyklačná verzia	Áno, s uhlíkovým filtrom
Spätná klapka	Voliteľné, dodávané pri niektorých modeloch
Vonkajšie čistenie	Vlhká handrička s neutrálnym tekutým čistiacim prostriedkom
Zakázané čistiace prostriedky	Abrazívne prostriedky, alkohol
Bezpečnostné opatrenia	Pred údržbou odpojiť, neflambovať jedlá, používať rukavice
Minimálny vek používania	8 rokov pod dohľadom
Recyklácia	V súlade s OEEZ 2012/19/ES
Dodržané normy	EN/IEC 60335, 61591, atď.

Často kladené otázky - Era HE PRF0189359 ELICA

Ako nainštalovať odsávač pár Era HE PRF0189359?

Inštalácia musí dodržiavať minimálne bezpečnostné vzdialenosti: 50 cm nad elektrickým sporákom, 65 cm pre plynový alebo kombinovaný sporák. Dôsledne dodržiavajte pokyny v návode. Použite dodané skrutky a skontrolujte elektrické napätie.

Aká je minimálna vzdialenosť medzi odsávačom a varnou doskou?

Pre elektrický sporák je minimálna vzdialenosť 50 cm. Pre plynový alebo kombinovaný sporák je to 65 cm. Vždy dodržujte pokyny výrobcu sporáka, ak uvádza väčšiu vzdialenosť.

Ako vyčistiť tukový filter?

Kovový tukový filter sa musí čistiť aspoň raz mesačne. Môžete ho umyť ručne neagresívnym čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a rýchlom cykle. Prípadné zafarbenie neovplyvňuje jeho účinnosť.

Kedy je potrebné vymeniť uhlíkový filter?

Filter s aktívnym uhlím sa musí vymeniť najneskôr každé 4 mesiace. Nedá sa čistiť ani regenerovať. Frekvencia závisí od používania a pravidelnosti čistenia tukového filtra.

Ako vymeniť LED žiarovku odsávača?

Odpojte spotrebič, nechajte lampy vychladnúť, odstráňte saciu mriežku a potom vymeňte chybnú žiarovku za LED 3W-E14 (maximálne). Podrobnejšie informácie nájdete v návode.

Môžem používať odsávač bez uhlíkového filtra?

Áno, ak používate odsávač v odsávacej verzii (vonkajšie odvádzanie). Uhlíkový filter je potrebný len v recyklačnej verzii (vnútorná cirkulácia). Uistite sa, že odsávač nakonfigurujete podľa svojej inštalácie.

Čo robiť, ak osvetlenie nefunguje?

Najprv skontrolujte, či sú žiarovky správne vložené v objímke. Ak osvetlenie stále nefunguje, kontaktujte zákaznícky servis. Používajte iba LED žiarovky špecifikovaného typu.

Môže byť odsávač použitý v recyklačnej verzii?

Áno, odsávač je navrhnutý na použitie v odsávacej verzii (vonkajšie odvádzanie) alebo filtračnej verzii (vnútorný recyklácia). Pre recykláciu nainštalujte filter s aktívnym uhlím a uistite sa, že vzduch správne cirkuluje.

Aké bezpečnostné opatrenia mám dodržiavať?

Pred každou údržbou vždy odpojte spotrebič. Noste pracovné rukavice. Neflambujte jedlá pod odsávačom. Sledujte vyprážanie, aby sa olej nevznietil. Dodržujte bezpečnostné vzdialenosti.

Ako znížiť environmentálny vplyv odsávača?

Zapnite odsávač na minimálnu rýchlosť počas varenia a nechajte ho bežať ešte niekoľko minút po. Maximálnu rýchlosť používajte len pri silnom dyme. Pravidelne čistite filtre a v prípade potreby vymeňte uhlíkový filter, aby ste udržali účinnosť.

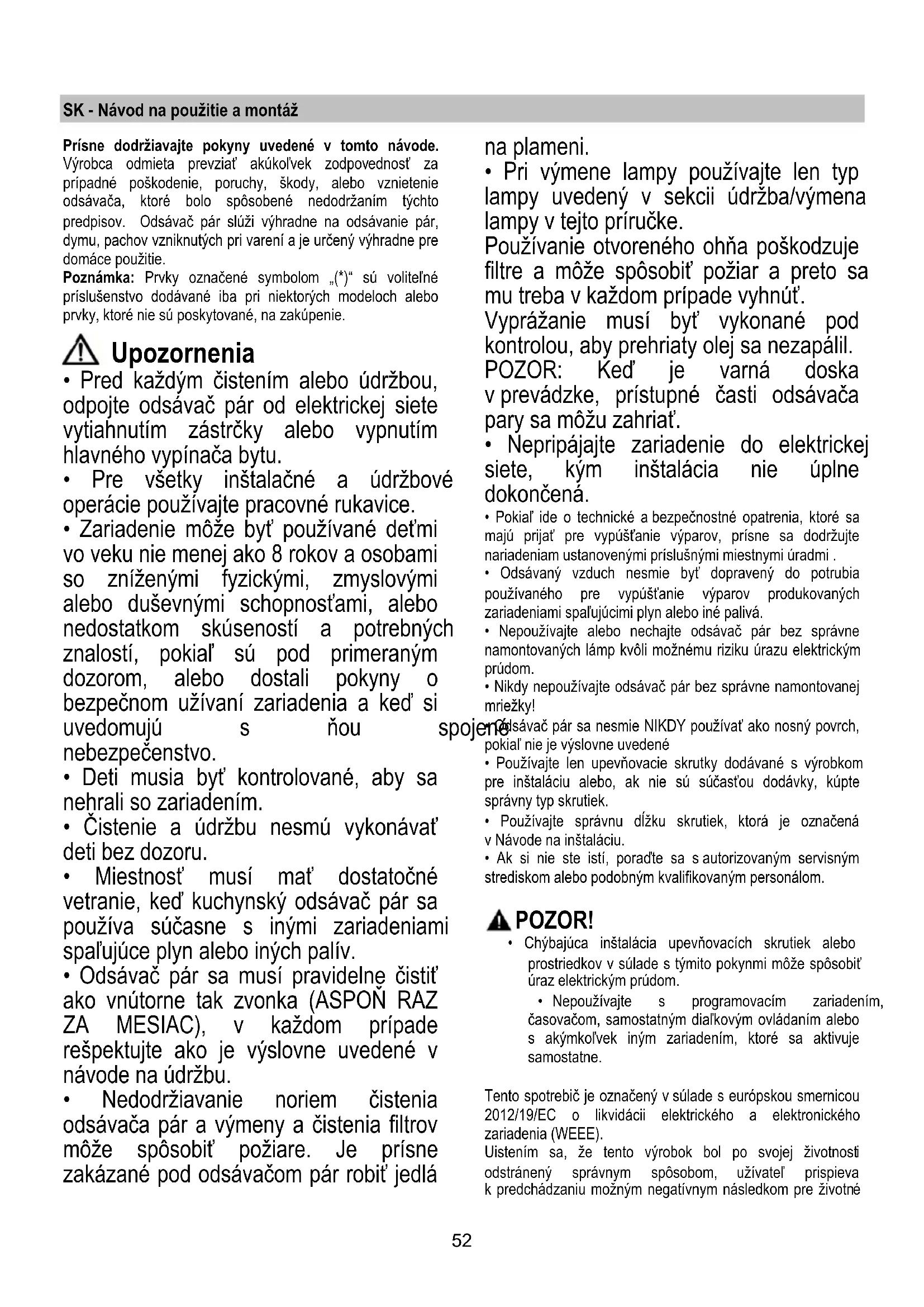

NÁVOD NA OBSLUHU Era HE PRF0189359 ELICA

Poznámka: Prvyk oznacene symbolom _n(^*) su volitelné prisluşenstvo dodávané iba pri niedtorych modeloch alebo privky, ktoré Nie su poskytované, na zakúpenie.

Upozornenia

Pred kaźdymi cistenim alebo udrzbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástréky alebo vypnutím hlavného vypínača bytu.
- Pre vsetky instalacné a udržbové operácie používajte pracovné rukavice.
Zariadenie moze byt' pouzivané detmi vo veku nie menej aka 8 rokov a osobami so znizenymi fyzickymi, zmyslovymi alebo duševnymi schopnostami, alebo nedostatkom skusenosti a potrebnychznalosti,Pokial su pod primeranym dozorom, alebo dostali Pokyny o bezpečnom uživaní zariadenia a ked si uvedomuju s nou sp nebezpečenstvo.
- Deti musia byt' kontrolované, aby sa nehrali so zariadením.
- Cistenie a udrzbu nesmú vykonávat deti bez dozoru.
Miestnost musi mat dostatochné vetranie, ked kuchynsky odsavoč pár sa používa sucasne s inymi zariadeniami spa'ujuce plyn alebo in'ych paliv.
- Odsávač pár sa musí praviděne Čistit ako vnútorne tak zvonka (ASPON RAZ ZA MESIAC), v každom pripaderešpektujte ako je vyslovné uvedené v námode na údržbu.
Nedodržiavanie noriem cistenia odsávača pá r a výmeny a cistenia filtrov moze spósobit poziare. Je prisne zakázane pod odsávačom pá robit jeglá

na plameni.

• Pri vymene lampy použivajte len typ lampy uvedeny v sekciu udrzba/vymena lampy v tejto priruce.
  Použivanie otvoreného ohna poskodzuje filtré a moze spôsobit požiar a preto sa mu treba v každom pripadé vyhnút.
  Vyprážanie musí byt' vykonané pod kontrlou, aby prehriaty olej sa nezapálil. POZOR: Ked' je varná doskav prevadzke, pristupné Časti odsávačapary sa možu zahriat'.
• Nepripajaje zariadenie do elektrickej siete, kym instalacia nie uplnedokoncená.
• Pokial' ide o technické a bezpečnostné opatrenia, ktoré sa majú prijat pre vypustanie vyparov, prisne sa dodržujte nariadeniam ustanovenými prislušnými miestnymi uradmi.
• Odsányv zdvuch nesmie byt dopraveny do potrubia použivaného pre vypustanie vyparov produkovanych zariadeniama spalujucimi plyn alebo iné paliva.
• Nepouživajte alebo nechajte odsávac pár bez správnemamontovanych lámp kvoi moznému riziku urazu elektrickym prudom.
• Nikdy nepoužívajte odsávač pár bez správné namontovanej mriežky!

spojenélsávac pár sa nesmie NIKDY používat'ako nosny povrch,Pokial nie je vyslovne uvedene

• Používajte len upevnovacie skrutky dodávané s vyrobkom pre instaláciu alebo, ak nie su sucastou dodávky, kúpte správny typ skrutiek.
• Použivajte správnu dlžku skrutiek, ktorá je označená v Návode na instaláciu.
• Ak si nie ste isti, poradte sa s autorizovanym servisnym strediskom alebo podobnym kvalifikovanym personalom.

POZOR!

• Chybajúa instalácia upevnovacích skrutiek alebo prostriedkov v sulade s tymito tokynmi moze sposobit uraz elektrickým prudom.

• Nepoužívajte s programovacim zariadením, casovačom, samostatným dialkovým ovladáním alebos akýmkol'vek iným zariadením, ktoré sa aktivujesamostatne.

Uistenim sa, ze tento vyrobok bol po svojej zivotnosti odstrány správnym sposobom, uživateł prispieva k predchadzaniu mozným negativnym nasledkom pre zivotné

prostredie a zdravie.

Symbol —— výrobku alebo na jeho sprievodnej dokumentáci, upozornuje,Že s týmto výrobkom sa nesmie zaobchodzatako s domacim odpadom, ale musi byt odovzdaný do prislušné miesta zberu pre recykláciu elektrickych a elektronickych pristrojov. Zbavit' sa ho riadením sa podla miestnych zákonov o odstraneni odpadkov.

Kvoli dokonalejsim informaciom zaobchodzani, znovuziskania recyklacii tohto vyrobku, kontaktujte prisluSNe miestne urady, sluzby pre zber domaceho opadu alebo predajnu, v ktorej vyrobok bol zakupeny.

Pristroj bol navrhnuty, testovaný a vyrobený v sulade s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Vykonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitny medzinárodný výbor pre radiové rusenie, pozn. prekl.)

Odporucania pre spravne pouzite s cielom zniizit dopad na zivotne prostredie: Zapnite digestor na minimalu rychlost, ked'zacone t s varenim a nechajte ho bezat niekolko minut po ukonceni varenia. Zvyste rychlost len v priade vefkeho mnozstva dymu a pary a pouzite podpornu rychlost (rychlosti) len v extremnych situaciach. Vymeinte uhlikovy filter (filtr), ak je to potrebne na udrziavanie dobrej ucinosti zniZenia zapachu. Vycistite tutkovy filter (filtr), ak je to potrebne na udrziavanie jeho ucinosti. Pouzite maximaly priemer potrubneho systemu, aka je uvedene v toto nadvode, na optimalizaciu ucinosti a minimalizaciu hluku.

Použivanie

Odsávač pary je zhotovený na použivanie v odsávacej verzii s

Montáž

Minimalna vzdialenost medzi podporou nadoby na varnej ploche a majnižsou Častou digestora nesmie byt mensia než 50cm v priade elektrickych sporákov, 65cm v priade plynovych Č kombinovaných/zmieszaných sporákov.

Pokial námod na instaláciu varného zariadenia na plyn odporúca văcsiu vzdialenost, je treba sa týmto pokynom riadit.

Sietové napatie musí zodpovedatnapatiu vutedemnu na stitku s charakteristikami umiestnenom vo vnútri odsávača. Pokial je odsávac vybavený pripojkou/vidlicou, stači ju zapojit do zásuvky zodpovedajucej aktuánym normám, ktorá sa nachadzva v lahko dosiahnuteñnom priestore aj po prevedenej montáži. Pokial odsávac nie je vybavený pripojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachadzva v lahko dosiahnuteñnom priestore aj po prevedeni montáze, je

nutné použit dvojpołový vypinač zodpovedajúci normám, ktory zaruci upné odpojenie od siete v podmienkach kategorié prepati III, v sulade s pravidlami instalácie.

UPOZORNENIE!

Skör než opāt napojite obvod digestora na sietové napájanie a overite správne fungovanie, skontrolujte si vždy, ze sietový kabel bol správne namontovaný.

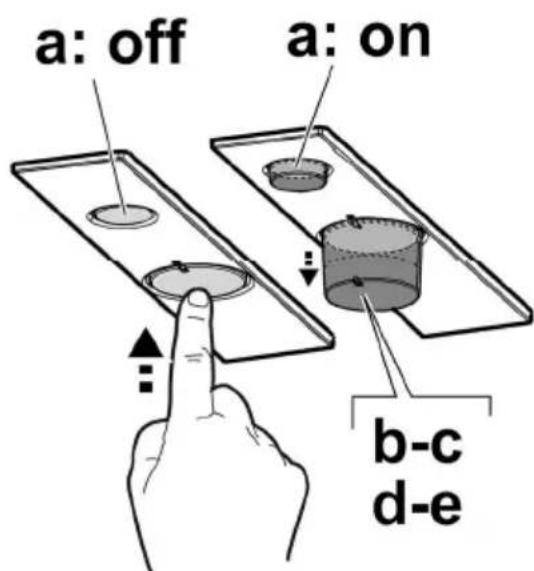

Cinnost

Odsávač pary je vybavený ovladacím panelom s kontrlou odsávacej rychlosti a s kontrolou zapinania svietidla na osvetlenie varnej pracovnej plochy.

a. Zapnutie/vypnutie svetla

b. Vypnutie motora

c. -d. -e. Odsávacia vykonnost minimálna (c.), stredné (d.), maximalna (e.).

Udrzba

Pri cistení je treba použit VYLUCNE latku navlhcenú neutralnymi tekutymi cristiacimi prostriedkami.

NEPOUZIVAJTE ZIADNE NASTROJE ALEBO POMOCKY NA CISTENIE. NEPOUZIVAJTE ALKOHOL!

Protitukovy filter

Obr.1-7

Musí byt Čistenýaddresses za mesiacs nadráždivymi Čistiacimi prostriedkami, ručne alebo v umyväčke riadus nizkou teplotou a s krátym umyväcim cyklom.

Nasytenie filtra s uhlikom nastane po viac ci menej dlhom uživani, tj. závisi na type kuchyne a pravidelnom cistení filtra proti mastnotám. V každom pripade je nutné nahradit filter priblžne raz za 4 mesiac. NEMOŽE byt' umývaný alebo regenerovaný.

Vymena ziaroviek

Obr.7

Vypnite odsavač z elektricnej siete.

Pozor! Skorako sa dotkete ziaroviek, presvedcte sa, ze su chladne.

Aby sa pristupilo k miestu ziarovsky, vybrat odsavaciu mriežku.

Vymeñe poškodenúžiarovku.

Ak by osvetlenie nefungovalo, skor ako zavolate servis overte správné nasadenie Žiaroviek do sedla.

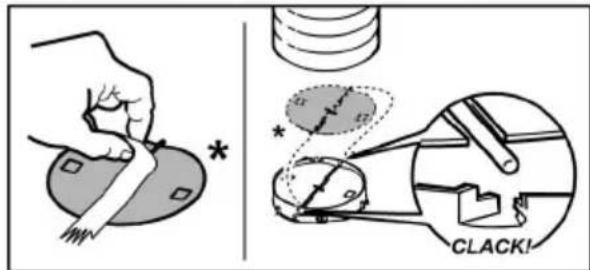

IBA v niektorych vyrobkoch:

Ako volitefné prisluenstvo sa vo vybave dodáva spātny ventil dymov. Ak sa to v montáznych podmienkach považuje za potrebné, (napr.: ak chybaju ochranné kryty proti nahodnému opatovnému vnikutiu prudov vzduchu zvonku), vložte ho do prislušného sedla vnútri pripojky vystupu vzduchu este pred montáźou vypústacej trabky dymov.
