Tuotetyyppi	Imu- ja suodatinliesituuletin
Merkki	Elica
Malli	Era HE PRF0189359
Asennustyyppi	Seinälle, kaapin alle
Vähimmäisetäisyys (sähköliesi)	50 cm
Vähimmäisetäisyys (kaasu- / yhdistelmäliesi)	65 cm
Sähkönsyöttö	220-240 V ~ 50 Hz
Valaistus	LED-lamput 3W-E14 (max)
Imutehot	3 nopeutta (min, kesk, max)
Ohjaimet	Mekaaniset painikkeet
Rasvasuodatin	Metallinen, pestävä kuukausittain astianpesukoneessa tai käsin
Aktiivihiilisuodatin	Vaihdettava 4 kuukauden välein (ei pestävä)
Kierrätysversio	Kyllä, hiilisuodattimella
Takaiskuventtiili	Valinnainen, toimitetaan joissakin malleissa
Ulkoinen puhdistus	Kostealla liinalla ja neutraalilla nestemäisellä pesuaineella
Kielletyt puhdistusaineet	Hankaavat aineet, alkoholi
Turvallisuusohjeet	Irrota pistotulppa ennen huoltoa, älä liekitä ruokia, käytä käsineitä
Käytön vähimmäisikä	8 vuotta valvonnassa
Kierrätys	Täyttää WEEE 2012/19/EY -direktiivin
Noudatetut standardit	EN/IEC 60335, 61591, jne.

Usein kysytyt kysymykset - Era HE PRF0189359 ELICA

Kuinka asentaa liesituuletin Era HE PRF0189359?

Asennuksen on noudatettava vähimmäisturvaetäisyyksiä: 50 cm sähköliesin yläpuolella, 65 cm kaasu- tai yhdistelmäliesin. Noudata ehdottomasti ohjekirjan ohjeita. Käytä mukana toimitettuja ruuveja ja tarkista sähköjännite.

Mikä on liesituulettimen ja keittotason välinen vähimmäisetäisyys?

Sähköliesin vähimmäisetäisyys on 50 cm. Kaasu- tai yhdistelmäliesin se on 65 cm. Noudata aina liesin valmistajan ohjeita, jos ne määräävät suuremman etäisyyden.

Kuinka puhdistaa rasvasuodatin?

Metallinen rasvasuodatin on puhdistettava vähintään kerran kuukaudessa. Voit pestä sen käsin miedolla pesuaineella tai astianpesukoneessa matalassa lämpötilassa ja nopealla ohjelmalla. Mahdollinen värjäytyminen ei vaikuta sen tehokkuuteen.

Milloin hiilisuodatin on vaihdettava?

Aktiivihiilisuodatin on vaihdettava viimeistään 4 kuukauden välein. Sitä ei voi puhdistaa tai regeneroida. Tiheys riippuu käytöstä ja rasvasuodattimen puhdistuksen säännöllisyydestä.

Kuinka vaihtaa liesituulettimen LED-lamppu?

Irrota pistotulppa, anna lamppujen jäähtyä, poista imusäleikkö, ja vaihda viallinen lamppu LED 3W-E14 -lamppuun (enintään). Katso lisätietoja ohjekirjasta.

Voinko käyttää liesituuletinta ilman hiilisuodatinta?

Kyllä, jos käytät liesituuletinta imuversiona (ulkoilman poisto). Hiilisuodatinta tarvitaan vain kierrätysversiossa (sisäinen kierto). Varmista, että asetat liesituulettimen asennuksesi mukaan.

Mitä tehdä, jos valaistus ei toimi?

Tarkista ensin, että lamput on asetettu oikein paikoilleen. Jos valaistus ei vieläkään toimi, ota yhteys huoltopalveluun. Käytä vain määrätyn tyyppisiä LED-lamppuja.

Voidaanko liesituuletinta käyttää kierrätysversiona?

Kyllä, liesituuletin on suunniteltu käytettäväksi joko imuversiona (ulkoilman poisto) tai suodatinversiona (sisäinen kierrätys). Kierrätystä varten asenna aktiivihiilisuodatin ja varmista, että ilma kiertää oikein.

Mitä turvallisuusohjeita minun tulee noudattaa?

Irrota aina laite verkosta ennen huoltotoimenpiteitä. Käytä suojakäsineitä. Älä liekitä ruokia liesituulettimen alla. Valvo friteerausta öljyn syttymisen estämiseksi. Noudata turvaetäisyyksiä.

Kuinka vähentää liesituulettimen ympäristövaikutuksia?

Kytke liesituuletin päälle miniminopeudella kypsennyksen aikana ja anna sen käydä muutama minuutti jälkeenpäin. Käytä maksiminopeutta vain voimakkaassa savussa. Puhdista suodattimet säännöllisesti ja vaihda hiilisuodatin tarvittaessa tehokkuuden ylläpitämiseksi.

KÄYTTÖOHJE Era HE PRF0189359 ELICA

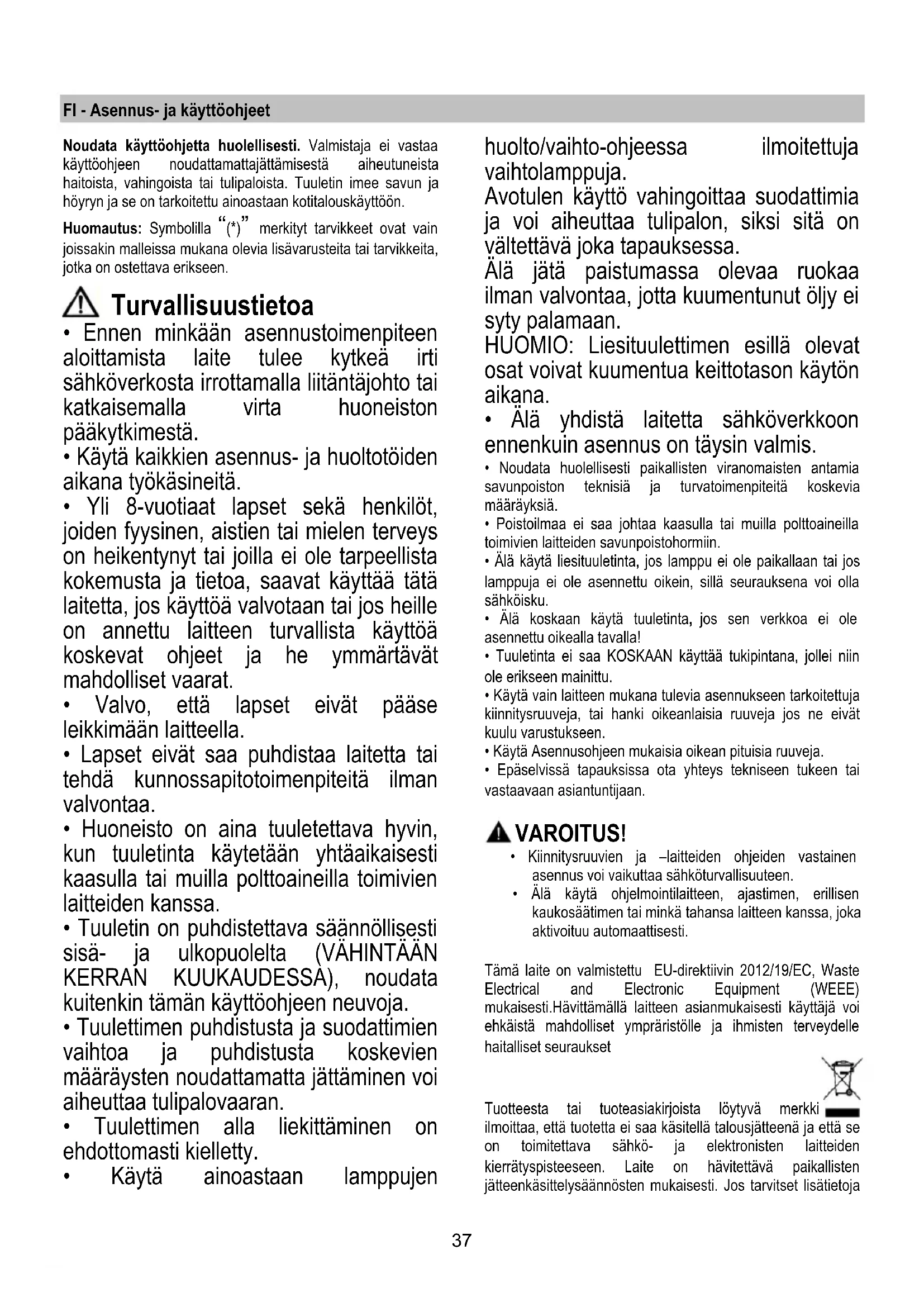

FI Asennus- ja käyttoohjeet

Noudata käytöohjetta huolellisesti. Valmistaja ei vastaa käytöohjeen noudattamattajättämisetä aiheituneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja hóryn ja se on tarkoitetu ainoastaan kotitalouskäyttoön.

Huomautus: Symbolilla (^*) merkitytarvikkeet ovat vain joissakin malleissa mukana olevia lisavarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sahköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston paäkytkimestä.
• Kayta kaikkien asennus- ja huoltotöiden aikana tyokäsiniteita.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellsta kokemusta ja tietoa, saavat käyttaa tät alaitetta, jos käyttoa valvotaan taiJos heille on annettulaitteen turvallista käyttoa koskevat ohjeet ja he ymmärvävat mahdolliset vaarat.
• Valvo, etta lapset eivat päase leikkimään laitteella.
• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteita ilman valvontaa.
  Huoneisto on aina tuuletettava hyvin, kun tuuletinta kaytetaan yhtaaikaisesti kaasulla tai muilla poltoaineilla toimivien laitteiden kanssa.
• Tuuletin on puhdistettava säännölliseksi säjaulkopuolelta (VAHINTÄAN KERRAN KUUKADESSA), noudata kuitenkin tämän käytöohjeen nuvoja.
• Tuulettinen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien märäysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettinen alla liekittäminen on ehdottomasti kielletty.
  Käytä ainoastaan lamppujen

huolto/VAihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käytö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on yaltettävä joka tapauksessa.

Alä jatpaistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut oljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason kayton aikana.

• Alä yhdistä laitetta sahköverkloon ennenkuin asennus on täysin valmis.
  Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisä ja turvatoimenpiteita koskevia märäyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.
• Alä käytä liesituuletinta,Jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.
• Alä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennetu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN kayttä tukipintana, jollei niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivat kuulu varustukseen.
  Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS!

• Kiinnitsruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sahkoturvallisuuteen.
• Alä kaytā ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Tämä laite on valmistetu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Havittamalla laitteen asianmukaisesti käytäja voi ehkäista mahdolisetympräristolle ja ihmisten terveydelle Haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista loytyvä merkki ilmoittaa, etta tuotetta ei saa käsitetla talousjätteenä ja etta se on toimitettava sähkö- ja elektronisten laitteiden kierratypisteeseen. Laite on havitettavpaikallisten jätteenkäsittelysännösten mukaisesti. Jos tarviset lisātietoja

laitteen käsittelystä, palautuksesta ja kierratyksesta, ota yhteys paikalliseen viranomaiseen, jatehuoltoon tai likkeeseen jostu tuote on ostetu.

Laitteisto suunnileltu, testatu ja valmistetu seuraavien standardjen mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Suorituskyk: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käytöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu pälle miniminopeudelle, kun aloitat kypsentamisen, ja pida sita pälä mutama minuuttki kypsennyksen jälkeen. Nosta nopeutta vain,Jos tilassa on runsaasti savua tai hóryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vailda aktivihiilisuodatin/-suodattimet, kun haluat sailyttä hyvan hajujenpoistotehokkuuden. Puhdistara rasvasuodatin/-suodattimet, kun haluat sailyttä hyvan rasvansuodatustehokkuuden. Käytä tassä oppaassa annetun kanavointijärestelmän maksimilapimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käytto

Tuuletin on tarkoitetu kaytettavaki joko imukupuversiona

ulkoisella poistolla tai suodatinversiona siseisen

kiertoon.

Asennus

Lieden keittotason tukipinnan ja keittiotuulettimen alimman osan valinen minimietaisyys on oltava vahintaan 50cm sahkoliesien osalta ja 65cm kaasu- ja sekaliasien osalta. Jos kaasulieden kayttoohjeissa vaaditaan suurempi etaisyys, on se otettava huomion.

Verkon jännitteen on oltava sama kuin tuulettinen sisäpuolella olevassa typpikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liita tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, etta sihen pääsee käsiki myos asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa etta sihen pääsee käsiki myos asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan etta laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussäantöjen mukaisesti.

HUOMIO!

Tarkista aina, etta verkkokaapeli on asennetty oikealla ravalla ennen kuin yhdistat tuulettimen sahkoverkloon ja tarkistat etta se toimii oikein.

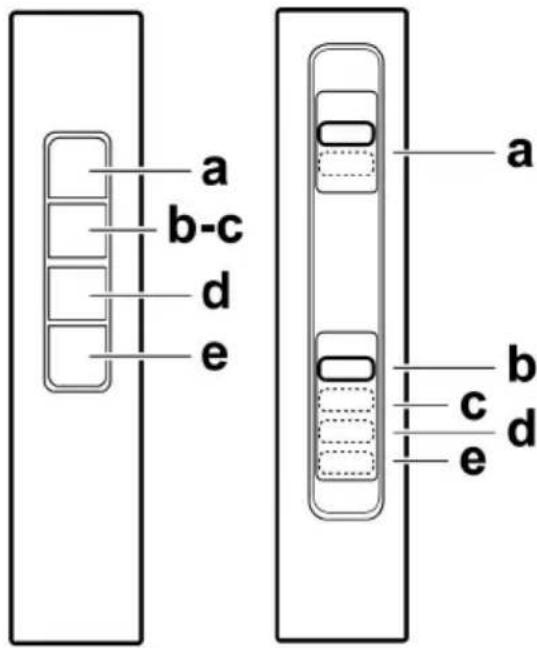

Toiminta

Liesituuletin on varustetu ohjauspaneelilla, josta voidaan saataa imun nopeuksia ja kytkea valo, joka valaisee keittotasoa.

a. valojen ON/OFF katkaisija
b. moottoreiden OFF katkaisija
c.-d.-e. Pienin imuteho (c.), keskitaso (d.), korkein (e.).

Huolto

Puhdistusta varten käytä YKSINOMAAN neutraaleihin
pesuaineisiin kostutettua liinaa. ALÄ KÄYTÄ
PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!
Välta hankaavien tuotteiden käytöä. ALÄ KÄYTÄ
ALKOHOLIA!

Rasvasuodatin

Kuva.1-7

Rasvasuodatin on puhdistettava kerran kuukaudessamiedolla pesuaineella, kasin tai astianpesukoneessa alhaisella lampttilalla ja lyhyellpeusuohjelmalla. Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tamä ei vaikuta sen suodatestehoon milla'an tavalla.

Hillisuodatin (ainoastaan suodatinversiosa)

Kuva 5

Hiilisuodattimen kyllastys tapahtuu pidemman kayton jalkeen riippuen keittiötypista ja rasvasuodattimen puhdustiheydestä. Joka tapauksessa suodatin on vaihettava vahintaan neljan kuukauden valein. Sitä El voi pestä eikä kayttä uudestaan

Lamppujen vaihto

Kuva 7

Irrota laite sahkoverkosta.

Huomio! Tarkista etta lamput eivat ole kuumia ennen kuin kosket niihin.
Irrota suodatinverkko, jotta paaset kasksi lamppuihin.
Vaihda vauroitunut lamppu.
Kayta ainoastaan LED-lamppuja, joden teho on enintaan 3 W ja joden kanta on E14.

Jos haluat lisātietoja, lue liitteena oleva lehtinen "ILCOS D" (aakkosnumbererin sijainti on "1d").

Jos valaistus ei toimi, tarkista etta lamput on asennettu oikein paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.

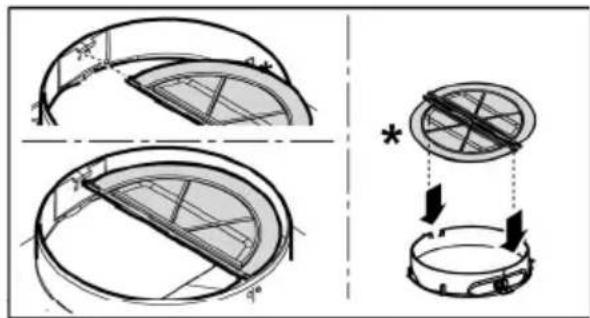

El kaikissa tuotteissa:

Savujen vastaventiilli toimitetaan lisavarusteena. Jos asennusolosuheet edellyttavat sen kayttoa (esimerkiki siinatapauksessa, etta puuttuu suojaus ulkopuolistenilmavirtausten sisaan paasyn varalta), vastaventiili on asennettava paikoilleen ilmanpoistoliittimen sisalle ennen savujen poistoputken asentamista.
