Produkttype	Kombinert avtrekks- og resirkuleringshette
Merke	Elica
Modell	Era HE PRF0189359
Installasjonstype	Veggmontert, under skap
Minste avstand (elektrisk komfyr)	50 cm
Minste avstand (gass/kombinert komfyr)	65 cm
Strømforsyning	220-240 V ~ 50 Hz
Belysning	LED-pærer 3W-E14 (maks)
Sugtrinn	3 hastigheter (min, middels, maks)
Kontroll	Mekaniske knapper
Fettfilter	Metall, vaskbart månedlig i oppvaskmaskin eller for hånd
Kullfilter	Skiftes hver 4. måned (kan ikke vaskes)
Resirkuleringsversjon	Ja, med kullfilter
Tilbakeslagsventil	Valgfritt, medfølger på enkelte modeller
Utvendig rengjøring	Fuktig klut med nøytralt flytende rengjøringsmiddel
Forbudte rengjøringsmidler	Slipende midler, alkohol
Sikkerhetstiltak	Koble fra før vedlikehold, ikke flamber mat, bruk hansker
Minimumsalder for bruk	8 år under tilsyn
Resirkulering	Samsvarer med WEEE 2012/19/EC
Overholdte standarder	EN/IEC 60335, 61591, etc.

Ofte stilte spørsmål - Era HE PRF0189359 ELICA

Hvordan installere avtrekkshetten Era HE PRF0189359?

Installasjonen må overholde minste sikkerhetsavstander: 50 cm over elektrisk komfyr, 65 cm for gass- eller kombinert komfyr. Følg alltid instruksjonene i bruksanvisningen. Bruk de medfølgende skruene og kontroller strømspenningen.

Hva er minste avstand mellom hetten og koketoppen?

For elektrisk komfyr er minste avstand 50 cm. For gass- eller kombinert komfyr er den 65 cm. Følg alltid produsentens anvisninger for komfyren hvis de spesifiserer en større avstand.

Hvordan rengjøre fettfilteret?

Fettfilteret i metall må rengjøres minst en gang i måneden. Du kan vaske det for hånd med et skånsomt rengjøringsmiddel eller i oppvaskmaskinen ved lav temperatur og kort program. Eventuell misfarging påvirker ikke effektiviteten.

Når må kullfilteret skiftes?

Kullfilteret må skiftes senest hver 4. måned. Det kan ikke rengjøres eller regenereres. Hyppigheten avhenger av bruk og hvor ofte fettfilteret rengjøres.

Hvordan bytte LED-pære i hetten?

Koble fra apparatet, la pærene avkjøles, fjern sugedekselet, og bytt den defekte pæren med en LED 3W-E14 (maks). Se bruksanvisningen for detaljer.

Kan jeg bruke hetten uten kullfilter?

Ja, hvis du bruker hetten i avtrekksmodus (utvendig avtrekk). Kullfilter er kun nødvendig i resirkuleringsmodus (innvendig sirkulasjon). Sørg for å konfigurere hetten i henhold til installasjonen.

Hva gjør jeg hvis belysningen ikke fungerer?

Kontroller først at pærene er riktig satt inn i holderen. Hvis belysningen fortsatt ikke fungerer, kontakt kundeservice. Bruk kun LED-pærer av spesifisert type.

Kan hetten brukes i resirkuleringsmodus?

Ja, hetten er designet for både avtrekksmodus (utvendig avtrekk) og resirkuleringsmodus (innvendig sirkulasjon). For resirkulering, installer et kullfilter og sørg for at luften sirkulerer riktig.

Hvilke sikkerhetstiltak bør jeg ta?

Koble alltid fra apparatet før vedlikehold. Bruk vernehansker. Ikke flamber mat under hetten. Overvåk frityrsteking for å unngå at olje tar fyr. Overhold sikkerhetsavstandene.

Hvordan redusere miljøpåvirkningen fra hetten?

Slå på hetten på laveste hastighet under matlaging og la den gå noen minutter etterpå. Bruk maksimal hastighet kun ved kraftig røyk. Rengjør filtrene regelmessig og skift kullfilteret ved behov for å opprettholde effektiviteten.

BRUKSANVISNING Era HE PRF0189359 ELICA

NO Instrukser for montering og bruk

Varningsforeskrifter

Instruksjonene i dette handboken på følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at braupsanvisningen i dette handboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Merknad: Bestanddeler som er merket med () er enten ekstrautstyr som kun leveres sammen med enkelte modeller ell derer som ma kjopes i tillegg.

Advarsel

Før det utfores et hvilket som helst vedlikehold eller rengjaring ma hetten kobles fra strommen, enten ved a dra ut stopselet aller ved a kutte strommen i hele huset.
- Bruk alltid arbeidshansker under hele installasjonen og när det utfores vedlikehold.
- Dette apparatet kan benyttes av barn fra 8 År og oppover og av personer med svekkede fysiske, føelsesemssige ull mentale egenskaper, ull manglende erfaring og kjennskap, hvis de overvåkes uller hvis de er opplært til á ta apparatet i bruk på en sikker mæte og er informert om tilhørende farer.
Pass pà at barn ikke leker med apparatet.
- Rengjöring og vedlikehold på ikke utføres av barn, medindre de overvåkes.
- Rommet på vår tilstrekkelig ventiliert hvis hetten anvendes sammen med andre apparater som forbrenner gass erer annet brensel.
- Hetten må rengjøres ofte bade innvendig og utvendig (MINST EN GANG I MANED), ta hensyn til informasjonene skrevet iBruksanvisning og vedlikehold handbok.
- Manglende overholdelse av rengjørings indikasjon samt som erstatning og rengjør av filter kan.fore til brann fare.
- Det er strengt forbudt à lage flambert

mat under hetten.

• Bruk kun samme type lyspære som indikeres i avsnittet vedlikehold/utbytting av lyspære iijke veiledningen nar lyspærøn skal byttes ut.
  Frie flammer kan skade filtrene og medfore brann og ma derfor alltid unngas.
  Frityrsteking ma overvåkes for a unnga at oljen blir for varm og antennes.
  VÆR OPPMERKSOM: Hettens tilgengelige deler kan bl varme nár koketoppen er i drift.
• lkke kobl apparatet til strømnettefør installasjonen er helt ferdig.
• Nár det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskritter og regler.
• Oppsugd luft mä ici køres inn i et rør som benyttes som uttak for apparater med gassforbrenning eller annen brensel.
• Ikke bruk hetten uten lyspaere eller med feilmontert lyspaere, da det finnes fare for elektriske støt.

Ikke bruk hetten med feilmontert rist!

Hetten ma ALDRI brukes som stotteflate, medindre dette er uttrykkelig indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for a utfore installasjonen aller, hvis de ikke utleveres, kjop riktige skruer.
• Bruk riktig lenghte på skruene som er oppfør i Installasjonsveiledningen.
• Vennligst ta Kontakt med et autorisert servicesenter aller lignende kvalifisert personell hvis man er i tvil.

A VER OPPMERKSOM!

• Manglende installationsjön av skruer og festeanordninger i samsvar med disse instruksjonene kan före til elektriske farer.
• Ikke bruk tidsmålær, timer, seperat fjernkontroll eller andre typer anordninger som aktiveres automatisk.

Dette apparatet er merket i konformitet med EU-directivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved a forsikre seg om at dette produit kasseres forskrittsmessig, bidrarBrukeren med a forebygge mulige negative miljo- og helsekonsekvenser.

For videre informasjon om behandling, gjenvinning og resirkulering av dette produit kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall aller butikken hvor du kjøpte produit.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for a redusere miljopavirkning: Skru PÁ ventilatorhetten pa minimum hastighet nár du starter matlagingen og la den holds i gang i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder royk og damp og bruk boost-hastighet(er) kun i ekstremesituasjoner. Skift ut kullfilter nár det er nadvendig for a oppretholde optimal effektivitet for odørreduksjon. Rengjør fettfilter nár det er nadvendig for a opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter pa kanalsystemet som er angitt i dette braupsanvisingen for a optimalisere effektivitet og minimere støy.

Bruksmåte

Ventilatoren er laget for a brukes med direkte avtrekk der

avtrekkluften fores ut i friluft , aller med resirkulering av avtrekkluften

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av kjokkenventilatoren ma ikke vare pa mindre enn 50cm när det gjelder elektriske cokeplater og 65cm när det gjelder gassbluss og kombinerte koketopper.

Dersom braksanvisingen for et gasskokeapparat opererer med en støre avstand, ma dette overholds.

Nettspenningen ma vare i samsvar med den elektriske spenteningen som angis pa typeskitet innate i ventilatoren. Hvis det følger med stopsel, kobles ventilatoren til enlett tilgengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten ma varelett tilgengelig ogsa etter installasjonen. Hvis det ikke følger med stopsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke erlett tilgengelig, ma man sette pa en godkjent topolet bryter som garanterer fullstendig frakoblig fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.

MERK!

För man kobler ventilatorens strømkrets til strømnette og fastslár at alt fungerer korrekt, på man alltid kontrollere at strømledningen er korrekt monter.

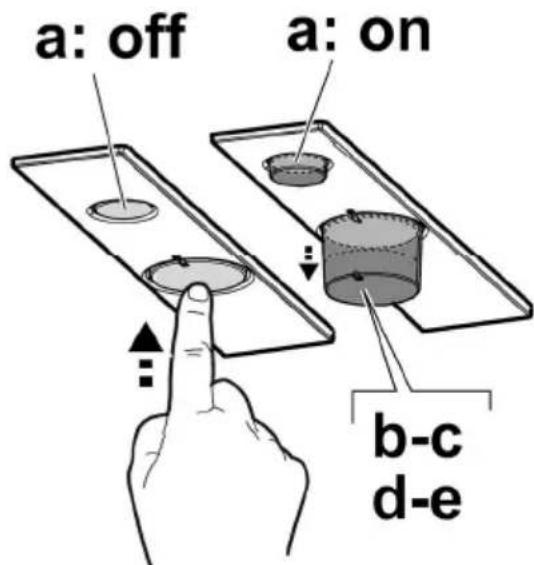

Funksjon

Viften er utstyrt med et kontrollpanel med viftehastighetsvalg og en lysbryter for a kontrollere cokeomradsets lys.

a. Lys ON/OFF

b.Motorer OFF

c. - d. - e. Sugestyrke: minimal (c.), middels (d.), maksimal (e.).

Vedlikethold

Til rengjoring skal det KUN benytttes en klut fuktet med et noytralt rengjoringsmiddel. VERKT0Y ELLER APPARATER SKAL IKKE BRUKES TIL RENGJORING! Unnga bruk av slipende aller etsendeprodukter. ALKOHOL SKALIKKE BRUKES!

Fettfilteret

Fig. 1-7

Fettfilteret ma rengjores en gang i maneden uten bruk av aggressive rengjoringsmidler, for hand aller i oppvaskmakin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

Kullfilteret mä skiftes ut hvr 4. maned ved middels bruk av ventilatoren, og oftere his ventilatoren brukes mye.

Det kan IKKE vaskes eller benyttles om igjen

Utskifting av lyspaerer

Koble ventilatoren fra strømnettet.

Merk! Forsikre deg om at lyspaeren er kald for du tar i den.

Ta vekk gitteret for a apne lamperommet.

Skift ut den defekte lampen.

Bruk utelukkende E14 3W LED-lamper. For ytterligere informasjon henvises det til brosjyren "ILCOS D" (alfanumerisk posisjon "1d").

Dersom belysningen不解 skulle virke, kontroller at lyspaere ne er satt korrekt på plass for du henvender deg til tekniak assistanse.

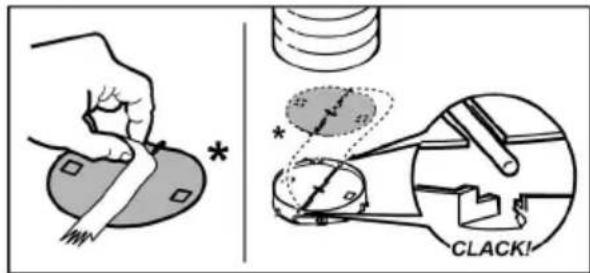

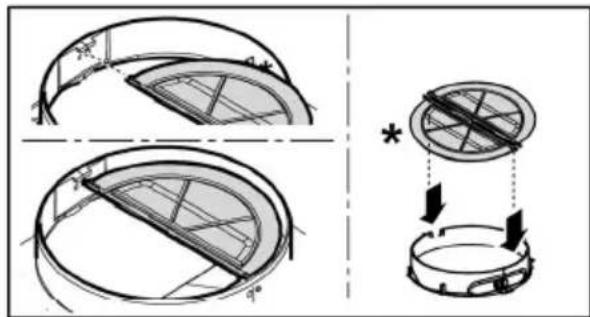

BARE i noenprodukter:

Som ekstrautstyr følger det med en tilbakeslagsventil for røyk.
Dersom installationsjonsforholdene skulle gjore det nødvendig Å bruke/DDne (f.
eks. om det mangler beskyttelse mot utilsiktet innsig av luft somkommen utenifra), montere ventilen pa den dertil beregnede plassen innate i koblingen for luftutslipp for utslippsrøret for røyk installeres.

Fig.7

Produktet er designet, testet og producerer i henhold til:

Stikkontakten skal ogsa vare let tilgengelig after
