Tipo de produto	Exaustor aspirante e filtrante
Marca	Elica
Modelo	Era HE PRF0189359
Tipo de instalação	Parede, sob armário
Distância mínima (fogão elétrico)	50 cm
Distância mínima (fogão a gás/misto)	65 cm
Alimentação elétrica	220-240 V ~ 50 Hz
Iluminação	Lâmpadas LED 3W-E14 (máx)
Velocidades de aspiração	3 velocidades (min, méd, máx)
Comandos	Botões mecânicos
Filtro antigordura	Metálico, lavável mensalmente na máquina de lavar louça ou à mão
Filtro de carvão ativado	A substituir a cada 4 meses (não lavável)
Versão recirculação	Sim, com filtro de carvão
Válvula antirretorno	Opcional, fornecida em alguns modelos
Limpeza externa	Pano úmido com detergente líquido neutro
Produtos de limpeza proibidos	Produtos abrasivos, álcool
Precauções de segurança	Desligar antes da manutenção, não flambar alimentos, usar luvas
Idade mínima de uso	8 anos sob supervisão
Reciclagem	Conforme REEE 2012/19/UE
Normas cumpridas	EN/IEC 60335, 61591, etc.

Perguntas frequentes - Era HE PRF0189359 ELICA

Como instalar o exaustor Era HE PRF0189359?

A instalação deve respeitar as distâncias mínimas de segurança: 50 cm acima de um fogão elétrico, 65 cm para um fogão a gás ou misto. Siga impreterivelmente as instruções do manual. Utilize os parafusos fornecidos e verifique a tensão elétrica.

Qual é a distância mínima entre o exaustor e a placa de cozimento?

Para um fogão elétrico, a distância mínima é de 50 cm. Para um fogão a gás ou misto, é de 65 cm. Respeite sempre as instruções do fabricante do fogão se especificarem uma distância maior.

Como limpar o filtro antigordura?

O filtro antigordura metálico deve ser limpo pelo menos uma vez por mês. Pode lavá-lo à mão com um detergente não agressivo ou na máquina de lavar louça em baixa temperatura e ciclo rápido. A sua eventual descoloração não afeta a sua eficácia.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão ativado deve ser substituído no máximo a cada 4 meses. Não pode ser limpo ou regenerado. A frequência depende da utilização e da regularidade da limpeza do filtro antigordura.

Como substituir a lâmpada LED do exaustor?

Desligue o aparelho, deixe as lâmpadas arrefecerem, retire a grade de aspiração e substitua a lâmpada defeituosa por uma lâmpada LED 3W-E14 (máxima). Consulte o manual para mais detalhes.

Posso usar o exaustor sem filtro de carvão?

Sim, se usar o exaustor em versão aspirante (evacuação exterior). O filtro de carvão só é necessário na versão recirculação (recirculação interior). Certifique-se de configurar o exaustor de acordo com a sua instalação.

O que fazer se a iluminação não funcionar?

Verifique primeiro se as lâmpadas estão corretamente inseridas no seu alojamento. Se a iluminação ainda não funcionar, contacte o serviço pós-venda. Utilize apenas lâmpadas LED do tipo especificado.

O exaustor pode ser usado em versão recirculação?

Sim, o exaustor foi concebido para ser usado em versão aspirante (evacuação exterior) ou filtrante (recirculação interior). Para a recirculação, instale um filtro de carvão ativado e certifique-se de que o ar recircula corretamente.

Que precauções de segurança devo tomar?

Desligue sempre o aparelho antes de qualquer operação de manutenção. Use luvas de trabalho. Não flambar alimentos sob o exaustor. Vigie a fritura para evitar que o óleo pegue fogo. Respeite as distâncias de segurança.

Como reduzir o impacto ambiental do exaustor?

Ligue o exaustor na velocidade mínima durante o cozimento e deixe-o funcionar alguns minutos depois. Utilize a velocidade máxima apenas em caso de fumo intenso. Limpe regularmente os filtros e substitua o filtro de carvão quando necessário para manter a eficiência.

MANUAL DE UTILIZADOR Era HE PRF0189359 ELICA

PT Instruções para montagem e'utilisation

EL OAHIGE\SYNAPMOIORHSEKAI XPHSE

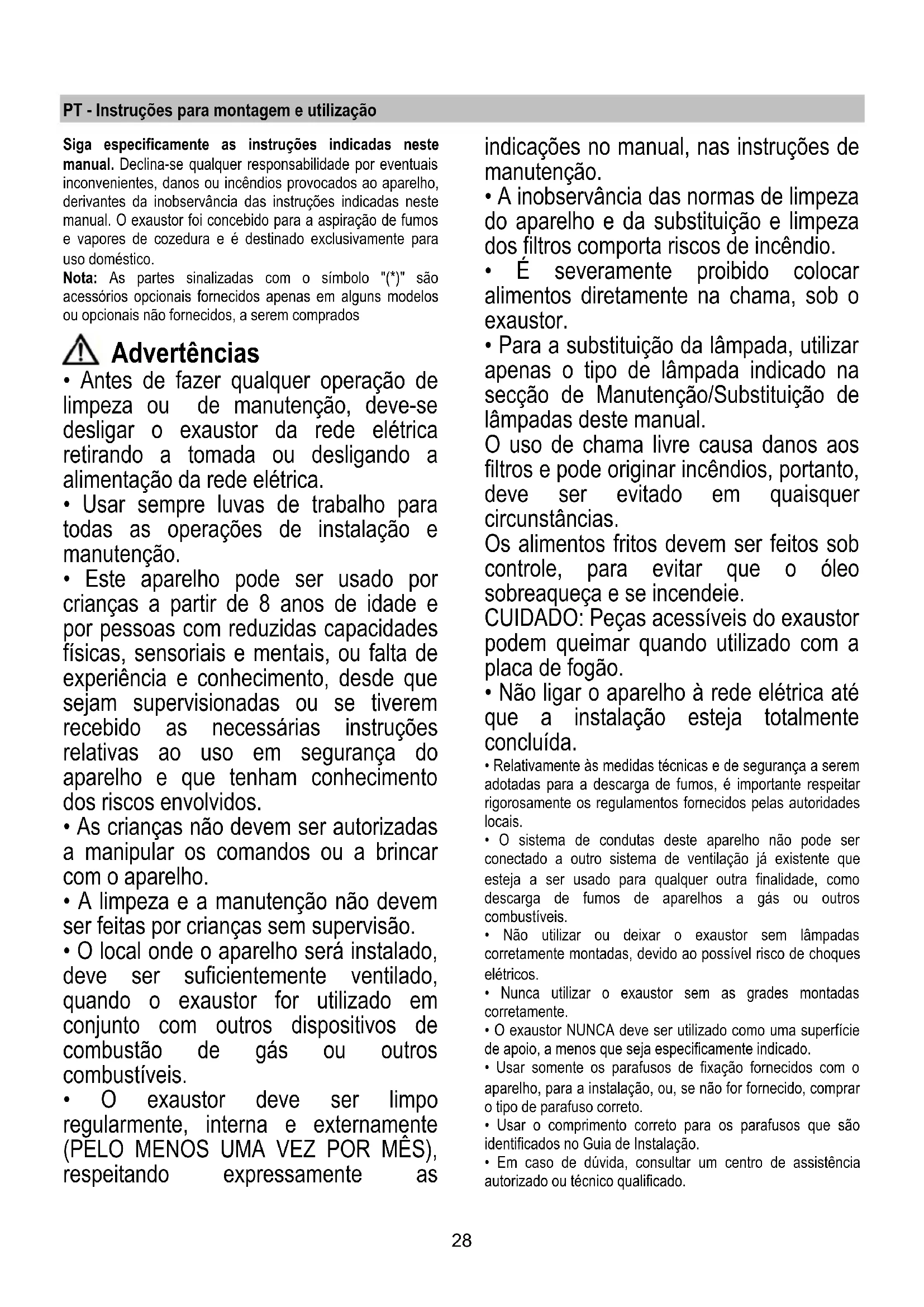

PT - Instruções para montagem e'utilização

Siga specifically as instruções indicadas neste manual. Declina-se qualquer responsabilité por eventuais inconvenrientes, danos ou incéndios provocados ao aparelho, derivantes da inobservança das instruções indicadas neste manual. O exautor foi concebido para a respiração de fumos e vapeores de cozedura e é destinado exclusivamente para uso dométrico.

Nota: As partes sinalizadas com o símbolo " (*) ” são acessórios.optionais fornecidos apenas em algunos modelos ou.optionais não fornecidos, a serem comprados

Adverténcias

• Antes de fazer qualquer operacao delimpeza ou de manutencao, delve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentacao da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
• Este aparecido pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiencia e conheicao, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segurar do aparecido e que tenham conheicao dos riscos envolvidos.
• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho sera instalado, deve ser suficientemente ventilado, quando o exaustor for utilizes em contaço com outros dispositivos de combustao de gas ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA Vez POR MÉS), respeitando expressamente as

indicacoes no manual, nas instruções de manutenção.

• A inobservança das normas de limpeza do aparecido e da substituição e limpeza dos filtros comporta riscos de incério.
• E severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada,'utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas destemanual.

O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, delve ser évitado em quando惊人stências.

Os alimentos fritos devem ser feitos sob controle, para evaporar que o oleos sobraqueça e se incendeie.

CUIDADO: Peças aceissweis do exaustor podem queimar quando utilizes com a placac de fogao.

• Não ligar o aparecido à rede electrica às que a instalação está totalmente conclusão.
• Relativamente às medidas tínicas e de segança a serem adotadas para a descarga de fumes, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O Sistema de conductas deste aparelho não pode ser connectado a outras sistemas de ventilação já existente que esteja a ser uso para qualquer窗外 finalidade, como descarga de fumes de aparhos a gás ou outros combustíveis.
• Não utilizes ou deixa o exaustor sem lâmpadas corretramente montadas, devo ao possível risco de Choques eletricos.
• Nunca utiliser o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilisé como una superficie de apoyo, a menos que sera specifically indicado.
• Usar semente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comparou o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de duvida, consulutar um centro de assistencia autorizada ou的技术ico qualificado.

ATENÇAIO!

• A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscos eletricos.
• Não utilizes com um programador, temporizador, telecomando分开 ou qualquer除外 dispositivo que se ativa automaticamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipoamento eletrico e eletrónico (REEE).

Ao garantir a eliminacao adequada deste produits, estara aaabdar a evacrar potencias consequencias negativas para oambiente e para a saude publica, que poderiam derivar de ummanuseamento de dispersao inadequada deste produits.

O símbolo no produits ou nos documents que acompanham o produits, indica que este aparecido não pode receber um tratamento semelhante ao de uma dispersão domestica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipoamento eletrico e eletrónico.

A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao deespercios.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a recicagem deste produits, contate o Departamento na sua localidade, o seu service de eliminação de despécios domesticos ou a loja onde adquiriu o produits.

Aparelho projetado, testado e fabricado de acordo com:

• Segança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2

EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para uma utilizesao correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando comear a cozinhar e mantenha-o em funcao por mais eles minutos antes ter terminado. Aurente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situacoes extremas. Substitua o(s) filtro(s) a carvao quando necessario, para manter uma boa eficiencia na reducao dos odeores. Limpe o(s) filtro(s) de gordura quando necessario para manter uma boa eficiencia. Use o diametro maximalo doSYSTEMA de conduitas indicado neste manual para optimizar a eficiencia e minimizar o ruido.

Uso

A coifa é fabricada para ser realizada na versão aspirante,

com evacuação externa ou filtrante, com recirculacao

internala

Instalacao

A distança minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões electrolycos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do foggão a gás especialcarem uma distência maior, deve-se levar em conta esta indicação.

A voltagem da rede eletrica deve corresponder com a voltagem indica na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona accesivel, mesmo deposita da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona accesível, mesmo deposita da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completenessa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇAIO!

Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, vericar o seu functimento, e vericar se o cabo de rede está montado corretemente.

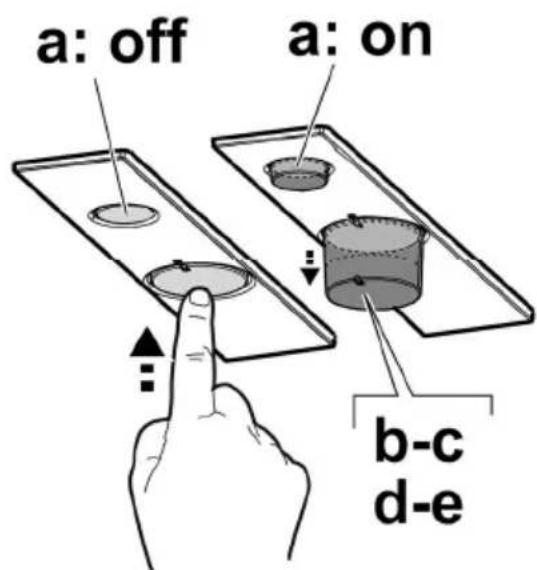

Funcionamento

O exaustor vem equipado com um panei de commandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de iluminação do plano de cozedura.

a. ON/OFF luzes
b. OFF motores
c. - d. - e. Potência minima de aspiração (c.), media (d.), Tmaxima (e.).

Manutenção

Para a limpeza, utiliser um pano humedecido com detergentes liquidos neutros. Evitar o uso de produits contendo abrasivos. Não UTILIZE ÁLCOOL!

Filtro antigordura

Fig. 1-7

O Filtró de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtró pode ser lavado manualmente ou na区管委会 de lavar louça a baixas temperatas e com um ciclo breve.

O filtró metalico para a gordura pode perdcer cor com as lavagens naquina da louça,mas as suas caracteristicas

de filtração não se alteram.

Filtro de carvão activo (so para a versão filtrante)

Fig. 5

A saturação do FILTER de carvão"Ativado verifica-se antes um uso mais ou menos prolongado, em funcção do tipo de cozedura e da regularidade da limpeza do FILTER de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 vezes.

Não pode ser lavado ou regenerado.

Substituição das lampadas

Fig. 7

Desligar o aparelho da rede elétrica;

Atença! Antes de tocar as lampadas, certifique-se que está frias.

Tirar a greilha de aspiração para ter acesso à zona das lâmpadas.

Substitir a lampada danificada.

Utilizar apenas lampadas LED de 3W-E14 no máximo. Para mais informações, consulutar a folha em anexo "ILCOS D" (posicao alfanumerica "1d").

Se a iluminação não funciona, verifique se as lampadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.

Como opçao, sera fornecida uma Valvula de Anti-Returno dos Fumos para ser instalada. Se as condições de instalacao o exigirem (se, por exemplo, não existir qualquer protecao contra a passagem acidental do ar de fora paraarethro),,inserir a valvula no alojamento previsto que se encontrar no interior da Ligaao de Saia do Ar antes de instalar o tubo de exaustao.
