Produkttyp	Abluft- und Umlufthaube
Marke	Elica
Modell	Era HE PRF0189359
Installationsart	Wandmontage, unter dem Schrank
Mindestabstand (Elektroherd)	50 cm
Mindestabstand (Gas-/Mischherd)	65 cm
Stromversorgung	220-240 V ~ 50 Hz
Beleuchtung	LED-Lampen 3W-E14 (max)
Absaugstufen	3 Stufen (min, mittel, max)
Bedienelemente	Mechanische Tasten
Fettfilter	Metall, monatlich in der Spülmaschine oder von Hand reinigbar
Aktivkohlefilter	Alle 4 Monate ersetzen (nicht waschbar)
Umluftbetrieb	Ja, mit Aktivkohlefilter
Rückschlagklappe	Optional, bei einigen Modellen enthalten
Außenreinigung	Feuchtes Tuch mit neutralem Flüssigreiniger
Verbotene Reinigungsmittel	Scheuermittel, Alkohol
Sicherheitshinweise	Vor Wartung Netzstecker ziehen, keine Speisen flambieren, Handschuhe tragen
Mindestalter für Benutzung	8 Jahre unter Aufsicht
Recycling	Entspricht WEEE 2012/19/EG
Eingehaltene Normen	EN/IEC 60335, 61591 usw.

Häufig gestellte Fragen - Era HE PRF0189359 ELICA

Wie installiere ich die Dunstabzugshaube Era HE PRF0189359?

Die Installation muss die Mindestsicherheitsabstände einhalten: 50 cm über einem Elektroherd, 65 cm für einen Gas- oder Mischherd. Befolgen Sie unbedingt die Anweisungen in der Bedienungsanleitung. Verwenden Sie die mitgelieferten Schrauben und überprüfen Sie die Spannung.

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Für einen Elektroherd beträgt der Mindestabstand 50 cm. Für einen Gas- oder Mischherd beträgt er 65 cm. Beachten Sie immer die Anweisungen des Herstellers des Herdes, wenn dieser einen größeren Abstand vorschreibt.

Wie reinige ich den Fettfilter?

Der Metallfettfilter muss mindestens einmal im Monat gereinigt werden. Sie können ihn von Hand mit einem nicht aggressiven Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm waschen. Eine eventuelle Verfärbung beeinträchtigt die Wirksamkeit nicht.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss spätestens alle 4 Monate ausgetauscht werden. Er kann nicht gereinigt oder regeneriert werden. Die Häufigkeit hängt von der Nutzung und der Regelmäßigkeit der Reinigung des Fettfilters ab.

Wie ersetze ich die LED-Lampe der Dunstabzugshaube?

Ziehen Sie den Netzstecker, lassen Sie die Lampen abkühlen, entfernen Sie das Abluftgitter und ersetzen Sie die defekte Lampe durch eine LED 3W-E14 (maximal). Weitere Details finden Sie in der Bedienungsanleitung.

Kann ich die Dunstabzugshaube ohne Aktivkohlefilter verwenden?

Ja, wenn Sie die Dunstabzugshaube im Abluftbetrieb (Außenabführung) verwenden. Der Aktivkohlefilter wird nur im Umluftbetrieb (Raumluftrückführung) benötigt. Stellen Sie sicher, dass die Haube entsprechend Ihrer Installation konfiguriert ist.

Was tun, wenn die Beleuchtung nicht funktioniert?

Überprüfen Sie zunächst, ob die Lampen richtig in ihrer Fassung sitzen. Wenn die Beleuchtung immer noch nicht funktioniert, wenden Sie sich an den Kundendienst. Verwenden Sie nur LED-Lampen des angegebenen Typs.

Kann die Dunstabzugshaube im Umluftbetrieb verwendet werden?

Ja, die Dunstabzugshaube ist für den Abluftbetrieb (Außenabführung) oder den Umluftbetrieb (Raumluftrückführung) ausgelegt. Für den Umluftbetrieb installieren Sie einen Aktivkohlefilter und stellen Sie sicher, dass die Luft ordnungsgemäß zirkuliert.

Welche Sicherheitsvorkehrungen muss ich treffen?

Ziehen Sie vor allen Wartungsarbeiten immer den Netzstecker. Tragen Sie Arbeitshandschuhe. Flambieren Sie keine Lebensmittel unter der Dunstabzugshaube. Überwachen Sie das Frittieren, um zu verhindern, dass Öl Feuer fängt. Halten Sie die Sicherheitsabstände ein.

Wie kann ich die Umweltauswirkungen der Dunstabzugshaube reduzieren?

Schalten Sie die Dunstabzugshaube während des Kochens auf niedrigster Stufe ein und lassen Sie sie einige Minuten nachlaufen. Verwenden Sie die Höchstgeschwindigkeit nur bei starkem Rauch. Reinigen Sie die Filter regelmäßig und tauschen Sie den Aktivkohlefilter bei Bedarf aus, um die Effizienz zu erhalten.

BEDIENUNGSANLEITUNG Era HE PRF0189359 ELICA

DE Montage- und Gebrauchsanweisung

Die Anweisungen, die in thisen Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für möglich Mangel, Schaden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzufahren sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Hinweis: Die mit dem(*) Symbol versehenen Elemente sind optionales Zubehor, welche nur bei einigen Modellen vorhanden sind oder Teile die nicht im Lieferumfang enthalten sind und getrennt zu erwerben sind.

Warning

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker Herauszieht bzw. den Hauptschalter ausschaltet.
  Alle Installations und Wartungarbeiten sind mit Arbeitshandschuhen durchzufahren.
• Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts safer eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.
• Darauf achten, dass Kinder mit dem Gerät nicht playen. Kinder dürfen bei Reinigung und Wartung nur dann halten, wenn sie damit beaufsichtigt werden.
• Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.
  Die Dunstabzugshaube muss regelmäßig voninnen und auengereinigt werden (MINDESTENS EINMAL IM MONAT), außerdem sollent die Anweisungen zur Wartung befolgt

werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgefahr.

• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.
• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Die Verwendung von offener Flammeschadet den Filtern und kann zu Brandgefahr führen, daß ist sie in jeder Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgefuhrt werden, um zu vermeiden, dass das überhützte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, konnen zugangliche Teile der Dunstabzugshaube besteht werden.

• Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Kuchengerüche halten Sie sich an die Voschriften der ortlichen Behörde.

• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht größter als 4Pa ( 4 × 10^-5 bar) sein.
• Die Abluftarf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt.
• Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr zu vermeiden.
• Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!
• Die DunstabzugshaubearfNiemALSalsAuflageflachewerwendetwerden,sofernesnichtausdrucklichangegebenist.
• Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp.
• Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.
• Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst

oder ein ähnliches Fachpersonal.

ACHTUNG!

• Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährung führn.
• Nicht mit einem externen Timer, einer Schaltuhr oder einer Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Geräte einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll konnte ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist daraufhin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den ortlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeinerverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie这点es Geräterworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.

Gerat entwickelt, getestet und hergestellt nach:

Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

-Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringn: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und lassen Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großem Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren

und die Gerauschentwicklung zu minimieren.

Betriebsart

Die Haube kann sowohl als Abluftgerat als auch als Umluftgerat eingesetzt werden.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube damit 50 cm im Fall von elektrischen Kochfeldern und 65 cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Betrieb

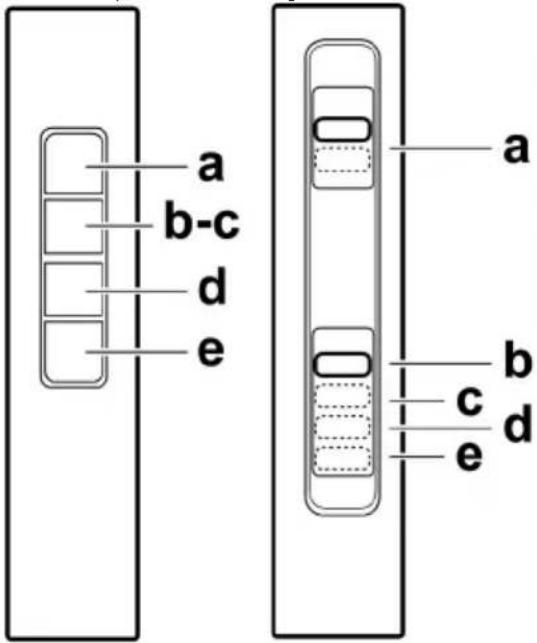

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstarke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchung versehen ist.

a. Schalter ON/OFF Beleuchtung
b. Schalter OFF der Absaugfungtion
c.-d.-e. geringe (c.),mittlere (d.),hochste (e.) Saugstarke.

Wartung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Fettfilter

Bild 1-7

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der

Reinigung in der Spulmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 5

Je nach der Benutzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sattigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtrereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICTG gereinigt oder erneut aktiviert werden.

Ersetzen der Lampen

Abb.7

Das Gerat vom Stromnetznehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Das Ansauggitter entfernen, um Zugriff auf die Lämpchen zu betrinnen.

Die beschädigte Lampe auswechseln.

Verwenden Sie nur max. 3W-E14 LED-Lampen. Für detailiertere Angaben,itte im Blatt "ILCOS D" (alphanumeric Position "1d") im Anhang nachsehen.

Sollte die Beleuchtung nicht Funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst wendet.

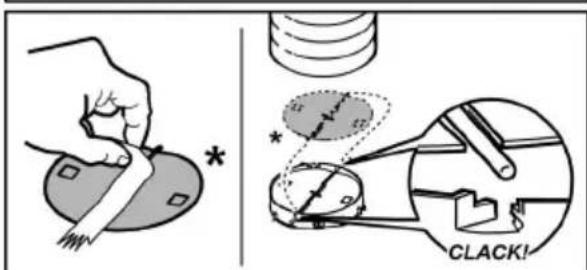

NUR bei einigen Produkten:

Als optionales Zubehörteil wird eine Rückschlagklappe, die installiert werden kann, mitgeliefert. Wenn die Installationsbedingungen ihren Einbau notwendig machen (z. B. wenn kein Schutz gegen Zugluft, die von draußen hereindringt, vorhanden ist), setzen Sie die Rückschlagklappe in das Rohranschlussstück für den Luftausgang ein, bevor Sie den Rauchabzug installieren.
