Tipo di prodotto	Cappa aspirante e filtrante
Marca	Elica
Modello	Era HE PRF0189359
Tipo di installazione	Murale, sotto pensile
Distanza minima (cucina elettrica)	50 cm
Distanza minima (cucina a gas/mista)	65 cm
Alimentazione elettrica	220-240 V ~ 50 Hz
Illuminazione	Lampadine LED 3W-E14 (max)
Velocità di aspirazione	3 velocità (min, media, max)
Comandi	Pulsanti meccanici
Filtro antigrasso	Metallico, lavabile mensilmente in lavastoviglie o a mano
Filtro a carboni attivi	Da sostituire ogni 4 mesi (non lavabile)
Versione riciclo	Sì, con filtro a carbone
Valvola di non ritorno	Opzionale, fornita su alcuni modelli
Pulizia esterna	Panno umido con detergente liquido neutro
Prodotti di pulizia vietati	Prodotti abrasivi, alcol
Precauzioni di sicurezza	Scollegare prima della manutenzione, non fiammeggiare alimenti, usare guanti
Età minima di utilizzo	8 anni sotto sorveglianza
Riciclaggio	Conforme RAEE 2012/19/EC
Norme rispettate	EN/IEC 60335, 61591, ecc.

Domande frequenti - Era HE PRF0189359 ELICA

Come installare la cappa Era HE PRF0189359?

L'installazione deve rispettare le distanze minime di sicurezza: 50 cm sopra una cucina elettrica, 65 cm per una cucina a gas o mista. Seguire rigorosamente le istruzioni del manuale. Utilizzare le viti fornite e verificare la tensione elettrica.

Qual è la distanza minima tra la cappa e il piano cottura?

Per una cucina elettrica, la distanza minima è di 50 cm. Per una cucina a gas o mista, è di 65 cm. Rispettare sempre le istruzioni del produttore della cucina se specificano una distanza maggiore.

Come pulire il filtro antigrasso?

Il filtro antigrasso metallico deve essere pulito almeno una volta al mese. Può essere lavato a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. Un eventuale scolorimento non ne pregiudica l'efficacia.

Quando va sostituito il filtro a carbone?

Il filtro a carboni attivi deve essere sostituito al massimo ogni 4 mesi. Non può essere pulito o rigenerato. La frequenza dipende dall'uso e dalla regolarità della pulizia del filtro antigrasso.

Come sostituire la lampadina LED della cappa?

Scollegare l'apparecchio, lasciare raffreddare le lampade, rimuovere la griglia di aspirazione, quindi sostituire la lampadina difettosa con una lampadina LED 3W-E14 (massimo). Fare riferimento al manuale per maggiori dettagli.

Posso usare la cappa senza filtro a carbone?

Sì, se si utilizza la cappa in versione aspirante (evacuazione esterna). Il filtro a carbone è necessario solo in versione riciclo (ricircolo interno). Assicurarsi di configurare la cappa in base all'installazione.

Cosa fare se l'illuminazione non funziona?

Verificare prima che le lampadine siano inserite correttamente nel loro alloggiamento. Se l'illuminazione ancora non funziona, contattare il servizio post-vendita. Utilizzare solo lampadine LED del tipo specificato.

La cappa può essere utilizzata in versione riciclo?

Sì, la cappa è progettata per essere utilizzata in versione aspirante (evacuazione esterna) o filtrante (riciclo interno). Per il riciclo, installare un filtro a carboni attivi e assicurarsi che l'aria ricircoli correttamente.

Quali precauzioni di sicurezza devo prendere?

Scollegare sempre l'apparecchio prima di qualsiasi operazione di manutenzione. Indossare guanti da lavoro. Non fiammeggiare alimenti sotto la cappa. Sorvegliare la frittura per evitare che l'olio prenda fuoco. Rispettare le distanze di sicurezza.

Come ridurre l'impatto ambientale della cappa?

Accendere la cappa a velocità minima durante la cottura e lasciarla funzionare alcuni minuti dopo. Utilizzare la velocità massima solo in caso di forte fumo. Pulire regolarmente i filtri e sostituire il filtro a carbone quando necessario per mantenere l'efficienza.

MANUALE UTENTE Era HE PRF0189359 ELICA

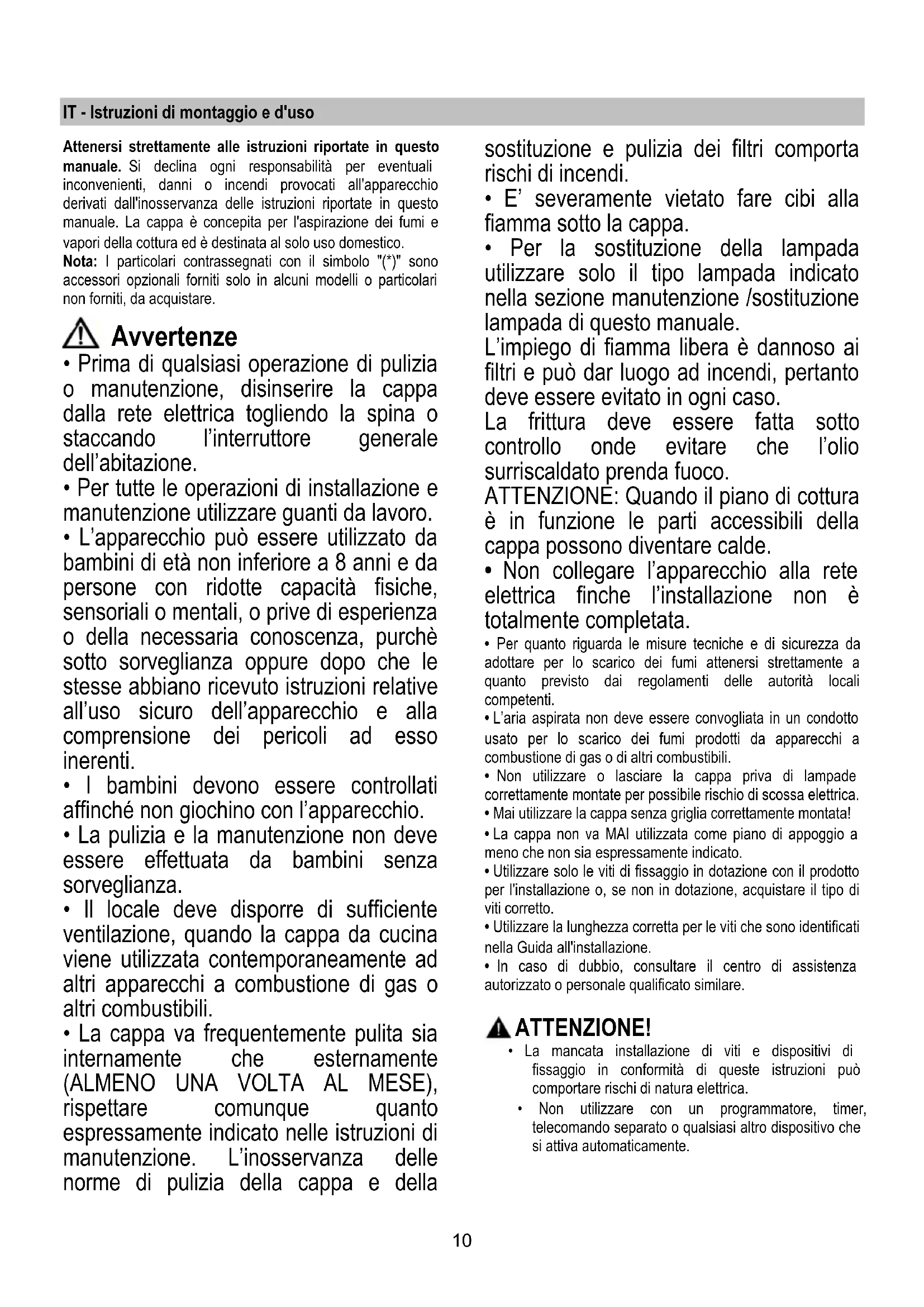

IT Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'appareccchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

Note: I particolari contrassegnati con il symbolo "(*) sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installatione e manutenzione utilizzare quanti da lavoro.
• L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, parchè molto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini alla sorvegianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
• La cappa va frequently pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della

sostituzione e pulizia dei filtri comporta rischi di incendi.

• E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo lampada indicatoro nella sezione manutenzione /sostituzione lampada di quello manuale.

L'impiego di fiamma libera è dannioso ai filtri e cui doar luogo ad incendi, pertanto deve essere evitato in agli caso.

La frittura deve essere fattato.
controllo onde vegetare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.

Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Maiutilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'infallazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

• La mancata installatione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui comportare rischi di natura elettrica.
  Nonutilizzare con un programmatore,timer, telecomando separato o qualsiastro dispositivo che si attiva automaticamente.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: Quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche后期 della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il systema di riduzione degli odori, sostituire, quando è necessario, il/i filtrò/ici carbone. Per Maintainere ben efficiente il filtrlo del grasso, pulirlo in caso di necessità. Per ottimIZare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo delsystema di canalizzazione individato in quello manuale.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione

aspirante ad evacuazione esterna o filtrante a ricircolo.
interno

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine e di 65 cmin caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anccho后再 installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anccho后再 installazione, applicare un interruptore bipolare a norma

che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di INSTALLazione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Funzionamento

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

a. ON/OFF luci

b. OFF motori

c. - d. - e. Potenza aspirazione minima (c.), media (d.), massima (e.).

Manutenzione

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 1-7

Ilchio antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualemente oppure in lavastoviglie aasse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico cui solorirs ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 5

La saturazione del filtrone carbone si verifica dopo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrone grassi. In agli casi è necessario sostuire la cartuccia al massimo agli quattro mesi. NON può essere lavato o rigenerate.

Sostituzione Lampade

Fig. 7

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Togliere la griglia di aspirazione per acceder e al vano lampade.

Sostituire la lampada danneggiata

Utilizzare solo lampade LED da max 3W-E14. Per maggiori dettagli, consultare il foglio allegato "ILCOS D" (posizione alfanumerica "1d").

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.

SOLO in alcuni prodotti:

Come accessorio opzionale viene fornita a corredo, da installare, una Valvola Non Ritorno Fumi. Se le condizioni di installatione lo ritengono necessario (ad es.: mancanza di protezioni contro il rientro occidentale di correnti d'aria dall'esterno), inseirrla nell'apposita sede all'interno del Raccordo Uscita Aria prima di installare il tubo di scarico fumi.

NU-I spalati tau refolositi.
