Les opérations de montage et de raccordement, et de dépose ne doivent être réalisées que par un technicien d'installation compétent.

• Un montage incorrect peut provoquer la chute de l'appareil et partirant une blessure.

Ne choisissez pas un emplacement d'installation qui ne soit pas a meme de supporter la charge.

• Si l'emplacement d'installation n'est pas assez solide, l'appareil peut tomber.

Prenoz une marge de sécurité lorsque vous évalué la solidité de l'emplacement où l'appareil doit être monté.

• Si la solidité est insuffisante, l'appareil peut tomber et provoquer une blessure.

Ne démontez pas ni ne modifiez l'applique de fixation au mur.

• Sinon, l'écran pourrait se décrocher du mur, ce qui pourrait cause des blessures.

Assurez-vous que l'emplacement d'installation est assez résistant pour supporter une utilisation à long terme.

• Si sa force devient insuffisante suite à une utilisation à long terme, l'écran à plasma risque de tomber, ce qui pourrait entraîner des blessures.

Précaution

N'utilisez pas d'autres écrans à plasma que ceux mentionnés dans le catalogue.

• Sinon, l'appareil pourrait tomber et être abimé, ce qui pourrait cause des blessures.

N'installez pas l'écran à plasma d'une autre manière que par les étapes spécifiées dans ce manuel.

• Sinon, l'appareil pourrait tomber et être abîné, ce qui pourrait cause des blessures.

Ne montez pas l'appareil face tournée vers le haut, sur le cote ou à l'envers.

• Dans ces positions, la chaleur pourrait s'accumuler à l'intérieur de l'écran à plasma, ce qui pourrait être à l'origine d'un incendie.

Ne choisissez pas un emplacement d'installation qui soit soumis à l'humidité, à la poussière, à la fumée, à la vapeur, à la chaleur.

• Cela pourrait avoir un effet néfaste sur l'écran à plasma et être à l'origine d'un incendie ou d'une sécousse électrique.

Ne bloquez pas les orifices de ventilation. Lorsque vous utilisez l'applique de fixation au mur, ne bloquez pas l'espace entre la surface arriere de I'ecran a plasma et la surface du mur.

• Sinon, la chaleur pourrait s'accumuler à l'intérieur et provoquer un incendie.

Laissez un espace d'environ 10 cm en haut, en bas, à gauche et à droite de l'écran à plasma. Laissez aussi un certain espace à l'arrière.

• Sinon cela pourrait provoquer un incendie.

Les opérations de pose et de dépose de l'écran à plasma doivent être réalisées par au moins deux personnes.

• Dans le cas contraire, l'écran à plasma pourrait tomber et provoquer une blessure.

Pour l'installation, utilisez les composants spécialisés.

• Sinon, l'écran à plasma pourrait se décrocher du mur et/ou être abîné, ce qui pourrait cause des blessures.

Installez les vis de montage et le cordon d'alimentation de telle façon qu'ils n'entrent pas en contact avec les parties internes du mur.

• Une electrocution pourrait résultat du contact avec des objets métalliques dans le mur.

Lors du retrait de I'ecran a plasma, retirez également les appliques de suspension au mur.

• Sinon, heurter les appliques ou autre pourrait cause des blessures.

Précautions d'installation

1) Choisissez l'emplacement d'installation de I'écran à plasma de sorte qu'il ne soit pas exposé à la lumière vivie ni à la chaleur car cela peut le décolorer ou le déformer, en particulier dans le cas de la lumière du soleil ou de la chaleur d'un apparéil de chauffage.
2) Nettoyez l'applique de suspension au mur en l'essuyant avec un chiffon doux et sec (en coton ou en flanelle, par exemple) Si l'applique est très sale, frotte-la avec un détergent neutre dilué dans l'eau, puis essuyez-la avec un chiffon sec. N'utilise pas de benzène, diluant ou cire pour meuble sous peine d'écailler le revêtement. (Pour en savoir plus sur le nettoyage de l'écran à plasma, voir le mode d'emploi de l'écran. Si vous utilisez un chiffon traité chimiquement, suivez les instructions qui l'accompagnet.)
3) Ne posez aucun ruban adhesif ni aucun autocollant sur l'appareil. L'un comme l'autre peuvent tacher l'applique de fixation au mur. Evitez le contact prolongé avec des produits de caoutchouc, de vinyle, etc. (Cela peut abimer le support.)
4) Le panneau de l'écran à plasma est en verre. Ne le soumettez ni à de fortes pressions ni à des impacts.

Precaution:

Ct t p 71. Utiisie a un autre appareil, elle peut se reveler tout a fait inappropriee et etre la cause indirecte de blessures.

L'INSTALLATION PAR UN PROFESSIONNEL EST INDISPENSABLE.
PANASONIC DECLINE TOUT DOMMAGE MATERIEL ET/OU BLESSURE GRAVE, Y COMPRIS LA MORT
RESULTANT D'UNE INSTALLATION OU D'UNE MANIPULATION INCORRECTE.

Pièces utilisées pour monter l'applique de fixation au mur

Fixation supérieure et inférieure de la base (2)

Fixation gauche de la base de I'applique (1)

Fixation droite de la base de I'applique (1)

4 Vis pour le montage du dispositif de fixation (4)

M5×10

Pièces utilisées pour l'installation

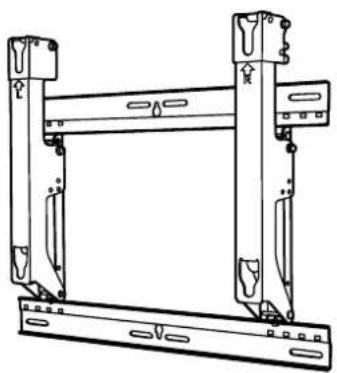

Vue du dispositif de fixation entierement monté

A Vis à tête fraisée à six pans creux (4) M8×32

D Vis de serrage de l'unité (2) M5×50

Rondelle cuvette dentee (4)

E Clé hexagonale (outil fourni) (1)

C|Rondelle isolante (4)

[Les images duprésent manuel ne sont représentées qu'à titre d'illustration.]

Précautions relatives à l'applique de fixation au mur

L'applique de fixation au mur a ete conque pour maintainir un ecran a plasma contre un mur vertical. Ne montez pas cette applique sur une surface autre qu'un mur vertical.
Pour que l'écran à plasma fonctionne convenablement et éviter les anomalies, ne désissez pas un emplacement tel que ceux enumerated ci-dessous.
- Emplacement près de sprinklers ou de détecteurs de fumée ou d'incendie
- Emplacement exposé aux vibrations et aux chocs
- Emplacement proche d'un cable haute tension ou d'une alimentation dynamique
- À proximé de sources de magnétisme, de chaleur, de vapeur d'eau ou de suie
- Emplacement exposé au souffle d'air d'un apparéil de chauffage
- La où des gouttes de condensation d'un climatiseur ou autre apparéil peuvent se former
Monter l'appareil en utilisant une technique qui convient compte tenu de la structure et des matériaux de l'emplacement.
Utilisez des vis du commerce d'un diamètre nominal de 6 mm adaptées à la nature du matériel (bois, structure en acier, béton, etc.) constituent le mur sur lequel doit être montée l'applique.
Veillez à ce que l'air puisse circuler librement de manière que la tempéature ambiante en fonctionnement ne dépasse pas 40^ . Dans le cas contraire, l'augmentation de tempéature pourrait provoquer une anomalie de fonctionnement.
Etendez une couverture ou un chiffon moelleux sur le sol de sorte que l'écran à plasma et le plancher ne soient pas marqués ou égratignés pendant les travaux de montage et d'installation.
Lors du vissage des pièces, veillez à serrer suffisamment les vis mais aussi à ne pas trop les serrer.
Pour alimenter l'écran à plasma,CHOISSEZ une prise secteur qui soit aisément accessible.
Soyez attentif à votre sécurité lorsque vous procédez au montage et à l'installation.
Ne pas installer l'écran à plasma sous des lampes de plafond (projecteurs, lampes halogènes, etc.). Autrement le boitier risque d'être déformé ou endommagé par la chaleur intense.

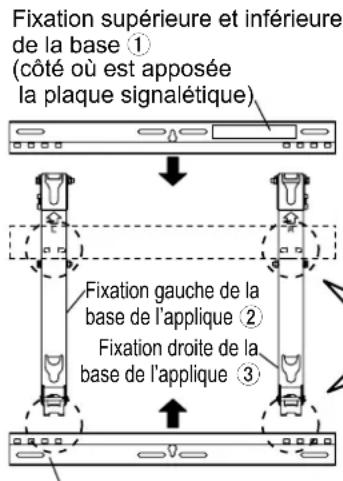

1. Montage de l'applique de fixation au mur

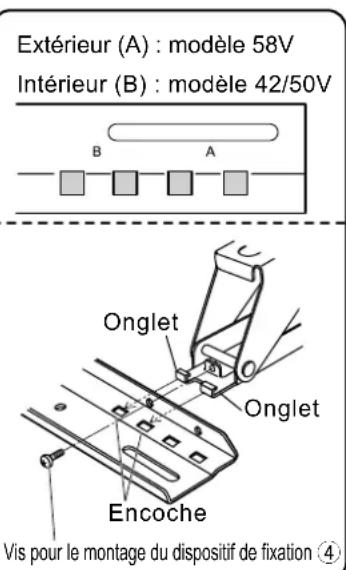

Montez-la en fonction de la taille de l'écran à plasma. Placez les fixations supérieures et inférieures de la base ① , puis les fixations gauches ② et droites ③ de la base comme indiqué sur la figure. Introduisez les parties projétées (languettes) des fixations gauches et droites de la base dans les découvertes des fixations gauches et droites de la base (deux positions à droite et deux à gauche), et serrez les fixations à l'aide des vis destinées à l'assemblage du dispositif de fixation ④ (4).

(Couple de serrage: 1,2 à 1,5 N·m)

Remarque

Tenez les fixations gauche et droite de la base pendant que vous manipuez l'applique murale. L'applique risque de se déformer si vous tenez la base par les fixations supérieure et inférieure.

Fixation supérieure et inférieure de la base ①

2. Vérification de la solidité de l'emplacement d'installation

① L'applique de fixation au mur pese environ 3,2 kg. Consultez le mode d'emploi de I'ecran a plasma pour vérifier le poids de l'ensemble de I'ecran a plasma qui sera fixe a I'applique de fixation au mur.

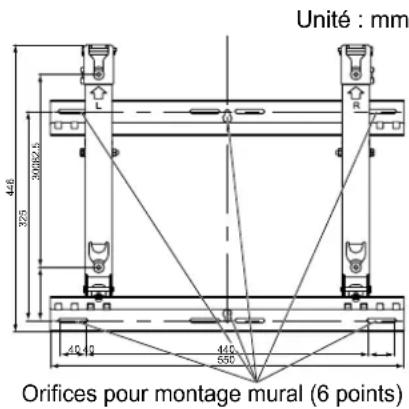

② Consultez le dessin d'encombrement de l'applique de fixation au mur illustrée sur la droite et vérifie la résistance du mur aux six emplacements d'installation indiqués. Appliquez un renfort approprié si la résistance n'est pas suffisante à ces emplacements.

Remarques

• Vous trouvrez cinq orifices pour montage pré-perçés en haut et en bas de l'applique de fixation au mur. Utilisez les orifices inutilisés si le mur est en bois ou dans un autre matériel et qu'un niveau adéquat de résistance n'est pas garanti en assujettissant le dispositif de fixation aux six emplacements illustrés à droite. Gardez, toutes, à l'esprit que, selon le matériel de l'emplacement de fixation, des fissures peuvent apparaitre à la surface si les vis sont utilisées à des emplacements trop rapprochés les un des autres.
• N'installez ou ne posez qu'un écran à plasma sur le dispositif de fixation : n'installez pas, ni ne posez un autre apparéil.
• Pour en savoir plus sur les dimensions applicables lorsque l'écran à plasma est installé, consultez le dessin d'encombrement (voir page 71).

Utilisez sans faute les vis pour assujettir le dispositif de fixation.

3. Montage de l'applique de fixation murale sur le mur

Remarques

• S'il s'avere nécessaire d'enconcer les vis ou les écrous dans le mur avant d'installer l'applique de fixation au mur car le mur est en béton, par exemple, repêrez les emplacements des orifices en plaçant le dispositif de fixation murale sur le mur ou en calculant les emplacements des orifices d'après le dessin d'encombrement, puis enforcez les vis ou écrous avec un diamètre nominale de 6 mm ou équivalent. Lorsque vous introduisez les vis, veillez à les laisser dépasser la surface du mur de 10 à 15 mm.
• Pour les vis de montage mural, utilisez des vis disponibles dans le commerce d'un diametre nominal de 6 mm et destinées au matériel/à la structure sur laquelle vous souhaitez fixer l'applique.
• Serrez les vis sur au moins six emplacements.
• Vérifiez la résistance des vis de montage. Utilisez des vis suffisamment solides.

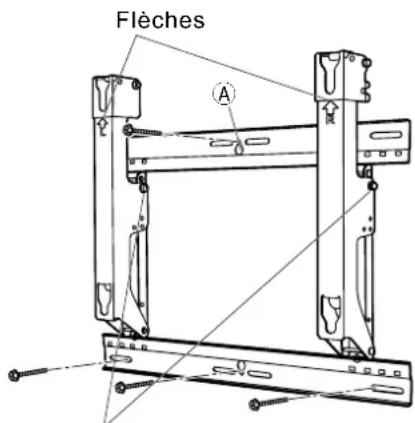

① Installé l'applique de fixation au mur de sorte que les repères flèchés soient tournés vers le haut.
② Commencez par serrer la vis dans l'orifice centralA supérieur.
③ Utilisez un niveau pour vous assurer que l'applique n'est pas inclinee, et vissez l'applique dans cette position a I'aide des trois orifices de montage des vis qui se trouvent au bas.

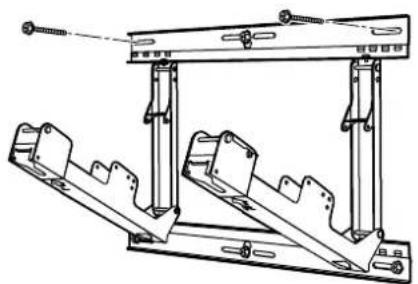

4 Déposez les vis de réglage de l'angle des fixations et gauche ② et droite ③ de la base de l'applique, et ouvrez les fixations et gauche ② et droite ③ de la base.

Vis de réglage de l'angle

5 Vissez l'applique sur cette position en posant les vis dans les deux orifices restants qui se trouvent au haut.
⑥ Utilisez les vis de réglage de l'angle precedemment déposées, pour effectuer le réglage de l'angle à l'étape 4.

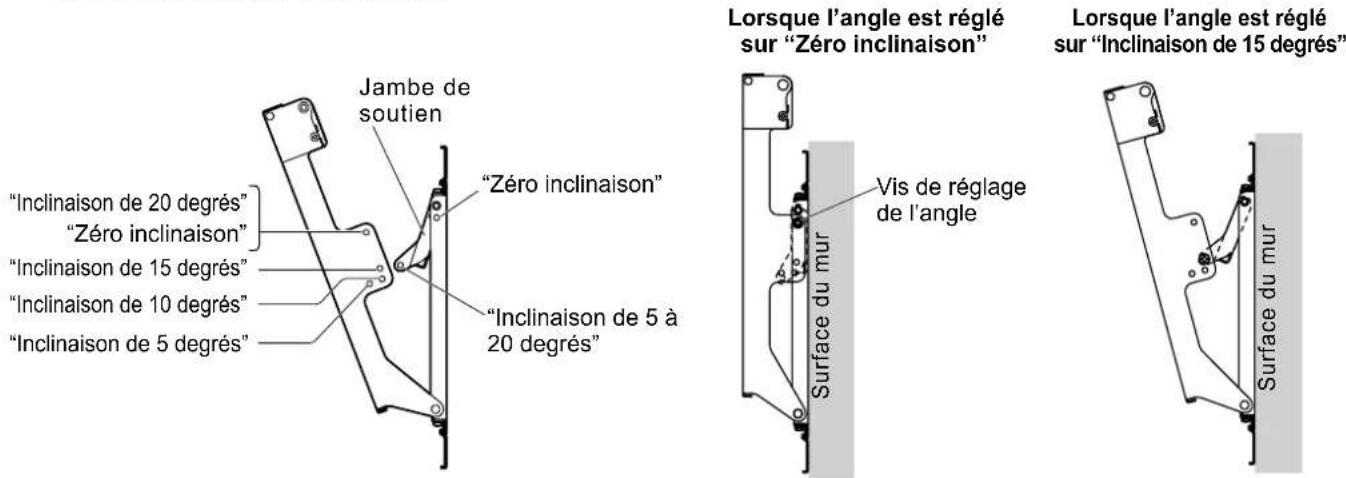

4. Réglage de l'angle de l'applique de fixation au mur

L'angle de ce dispositif de fixation murale est reglable par increments de 5 degrés selon 5 positions allant de “Zéro inclinaison” à une “Inclinaison de 20 degrés”.

Lorsque l'applique de fixation au mur sort d'usine, l'angle est regle sur "Zéro inclinaison". Pour modifier cet angle, changez la position de la jambe de soutien à l'aide des vis de réglage de l'angle.

(Couple de serrage: 1,2 à 1,5 N·m)

Remarque

Lrs de l'utilisation de certains types de cable HDMI (RP-CDHG80 ou RP-CDHG100) ou de cables PC, il se peut que le cable touche le mur et endommage la borne HDMI ou la borne d'entree PC sur I'ecran a plasma.

Le cas échéant, réglez l'angle de l'applique de fixation au mur de sorte qu'aucun poids ne soit appliqué au cable.

5. Préparation de l'écran à plasma

Fixation des rondelles isolantes

① Placez la face avant de l'écran à plasma sur un chiffon propre ne compteant ni saleté ni corps étranger, et suivez la procédure ci-dessous.

Si I'écran à plasma possède des parties saillantes, veillez à ne pas les rayer ni à les endommager.

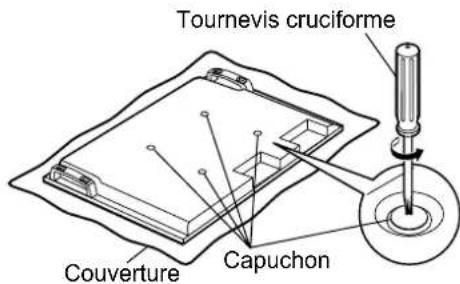

② Retirez les quatre capuchons de l'écran à plasma à l'aide d'un tournevis à pointe cruciforme.

Remarque

• Conservez dans un endroit sur les capuchons déposés. (Ils seront nécessaires si vous utilisez le socle.)

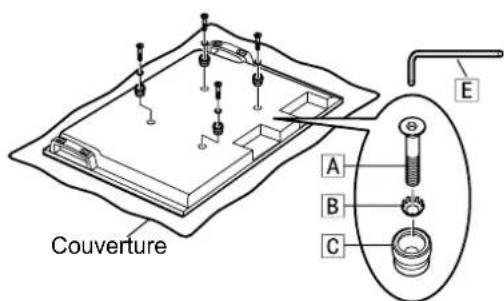

3 À l'aide de la clé hexagonale é fournie, montez les 4 vis à tete faisée à six pans creux A, les 4 rondelles cuvettes dentées B et les 4 rondelles isolantes C fournies, aux emplacements ou les capuchons ont été retires, tel qu'illustré ci-contre à droite. (Couple de serrage : 3 à 4 N·m)

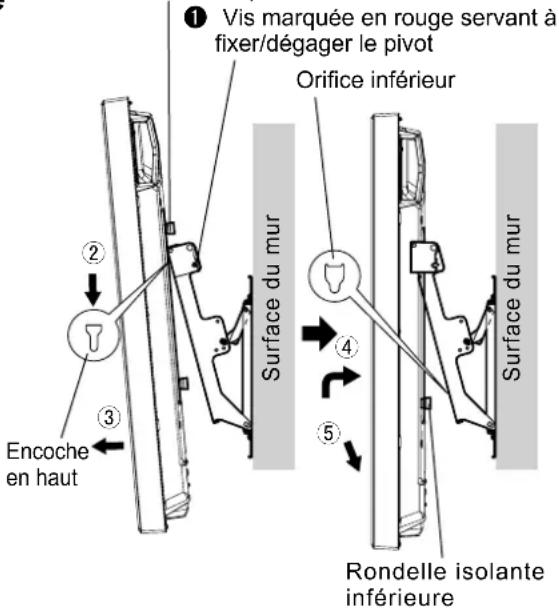

6. Fixation de l'écran à plasma à l'applique de fixation au mur et raccordement avec les autres éléments

① Déposez les vis marquées en rouge① servant à fixer et dégager le pivot (une à gauche et une à droite).
② Faites correspondre les rondelles isolantes en haut de I'ecran a plasma avec les encoches en haut de I'applique de fixation au mur, puis abaissez I'ecran a plasma.
③ Tirez I'ecran a plasma vers you conformement a l'illustration de droite et raccordez-le au cordon d'alimentation et aux cables des autres éléments.
4 Une fois les raccordements terminés, soulevez légèrement l'écran à plasma et insérez les rondelles isolantes du bas dans les orifices inférieurs de l'applique de fixation au mur.
⑤ Àpresent, abaissez l'écran plasma.

Precaution

• Si l'écran à plasma est soulevé trop haut, sa partie supérieure se dégagera de l'applique de fixation au mur.

Rondelle isolante supérieure

7. Fixation de l'écran à plasma

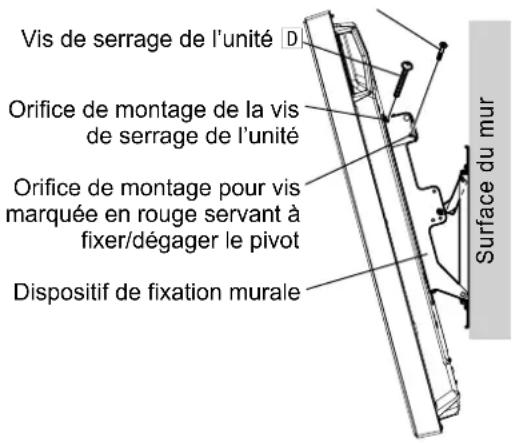

① Placez les vis fournies en accessoires pour le serrage de l'unité D (2) dans les orifices de montage des vis de serrage de l'unité sur les cotés (gauche et droit) de l'applique pour fixation au mur.
② Serrez solidement les vis marquées en rouge ① servant à fixer/dégager le pivot (une à gauche et une à droite) dans les orifices pour montage des vis marquées en rouge servant à fixer/dégager le pivot sur le côte de l'applique de fixation au mur.

(Couple de serrage: 1,2 à 1,5 N·m)

Remarque

• Afin d'empêcher l'écran à plasma de se dégager de l'applique de fixation au mur, les vis de serrage de l'unité D doivent être solidement serrées à gauche et à droite aussi loin que possible de leurs bases.

Vis marquee en rouge servant à fixer/dégager le pivot

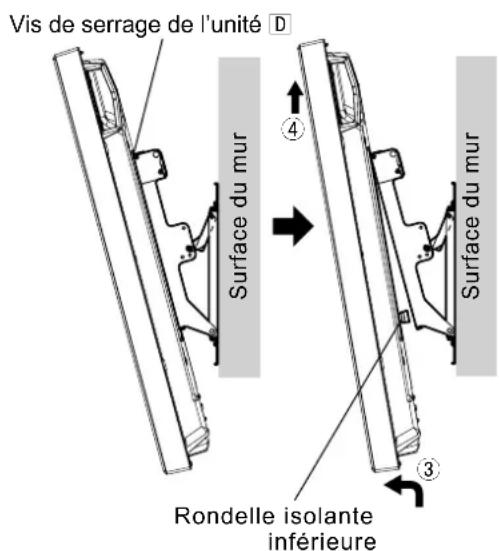

Comment retirer l'écran à plasma de l'applique de fixation au mur

① Déposez les vis de serrage de l'unité (2) (une à gauche et une à droite) fixées sur les côts de l'applique de fixation au mur.
② Déconnectez le cable d'alimentation et les cables qui raccordent lecran à plasma aux autres apparèils.
③ Tout en boulevant la partie inférieure de l'écran à plasma, tirez-le vers vous.
4 Aprese avoir retiree les rondelles isolantes inférieures, continuez a soulever I'ecran a plasma et retirez-le.

Remarque

• Il faut soulever l'écran à plasma d'environ 4 cm pour le retarder.

Advertencia

Applique de fixation au mur (Type a angle régliable)

Plan des dimensions extérieures
