BEDIENUNGSANLEITUNG TYWK42PR20 PANASONIC

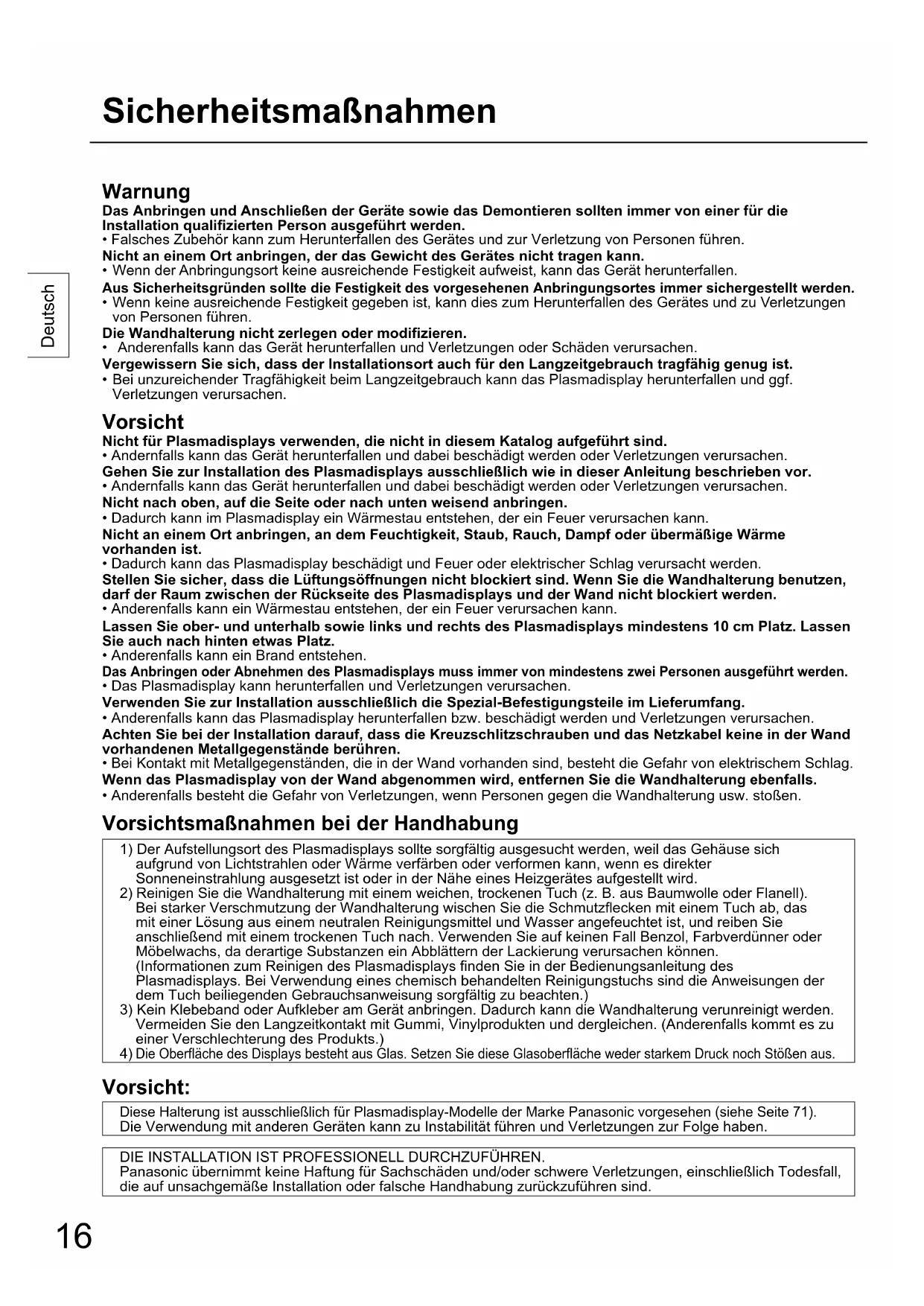

• The plasma display needs to be lifted up approximately 4 cm (1.6 inches) to be removed.16 Deutsch Warnung Das Anbringen und Anschließen der Geräte sowie das Demontieren sollten immer von einer für die Installation qualifizierten Person ausgeführt werden.

• Falsches Zubehör kann zum Herunterfallen des Gerätes und zur Verletzung von Personen führen. Nicht an einem Ort anbringen, der das Gewicht des Gerätes nicht tragen kann.

• Wenn der Anbringungsort keine ausreichende Festigkeit aufweist, kann das Gerät herunterfallen. Aus Sicherheitsgründen sollte die Festigkeit des vorgesehenen Anbringungsortes immer sichergestellt werden.

• Wenn keine ausreichende Festigkeit gegeben ist, kann dies zum Herunterfallen des Gerätes und zu Verletzungen von Personen führen. Die Wandhalterung nicht zerlegen oder modifizieren.

• Anderenfalls kann das Gerät herunterfallen und Verletzungen oder Schäden verursachen. Vergewissern Sie sich, dass der Installationsort auch für den Langzeitgebrauch tragfähig genug ist.

• Bei unzureichender Tragfähigkeit beim Langzeitgebrauch kann das Plasmadisplay herunterfallen und ggf. Verletzungen verursachen. Vorsicht Nicht für Plasmadisplays verwenden, die nicht in diesem Katalog aufgeführt sind.

• Andernfalls kann das Gerät herunterfallen und dabei beschädigt werden oder Verletzungen verursachen. Gehen Sie zur Installation des Plasmadisplays ausschließlich wie in dieser Anleitung beschrieben vor.

• Andernfalls kann das Gerät herunterfallen und dabei beschädigt werden oder Verletzungen verursachen. Nicht nach oben, auf die Seite oder nach unten weisend anbringen.

• Dadurch kann im Plasmadisplay ein Wärmestau entstehen, der ein Feuer verursachen kann. Nicht an einem Ort anbringen, an dem Feuchtigkeit, Staub, Rauch, Dampf oder übermäßige Wärme vorhanden ist.

• Dadurch kann das Plasmadisplay beschädigt und Feuer oder elektrischer Schlag verursacht werden. Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind. Wenn Sie die Wandhalterung benutzen, darf der Raum zwischen der Rückseite des Plasmadisplays und der Wand nicht blockiert werden.

• Anderenfalls kann ein Wärmestau entstehen, der ein Feuer verursachen kann. Lassen Sie ober- und unterhalb sowie links und rechts des Plasmadisplays mindestens 10 cm Platz. Lassen Sie auch nach hinten etwas Platz.

• Anderenfalls kann ein Brand entstehen. Das Anbringen oder Abnehmen des Plasmadisplays muss immer von mindestens zwei Personen ausgeführt werden.

• Das Plasmadisplay kann herunterfallen und Verletzungen verursachen. Verwenden Sie zur Installation ausschließlich die Spezial-Befestigungsteile im Lieferumfang.

• Anderenfalls kann das Plasmadisplay herunterfallen bzw. beschädigt werden und Verletzungen verursachen. Achten Sie bei der Installation darauf, dass die Kreuzschlitzschrauben und das Netzkabel keine in der Wand vorhandenen Metallgegenstände berühren.

• Bei Kontakt mit Metallgegenständen, die in der Wand vorhanden sind, besteht die Gefahr von elektrischem Schlag. Wenn das Plasmadisplay von der Wand abgenommen wird, entfernen Sie die Wandhalterung ebenfalls.

• Anderenfalls besteht die Gefahr von Verletzungen, wenn Personen gegen die Wandhalterung usw. stoßen. Vorsichtsmaßnahmen bei der Handhabung

1) Der Aufstellungsort des Plasmadisplays sollte sorgfältig ausgesucht werden, weil das Gehäuse sich

aufgrund von Lichtstrahlen oder Wärme verfärben oder verformen kann, wenn es direkter Sonneneinstrahlung ausgesetzt ist oder in der Nähe eines Heizgerätes aufgestellt wird.

2) Reinigen Sie die Wandhalterung mit einem weichen, trockenen Tuch (z. B. aus Baumwolle oder Flanell).

Bei starker Verschmutzung der Wandhalterung wischen Sie die Schmutzflecken mit einem Tuch ab, das mit einer Lösung aus einem neutralen Reinigungsmittel und Wasser angefeuchtet ist, und reiben Sie anschließend mit einem trockenen Tuch nach. Verwenden Sie auf keinen Fall Benzol, Farbverdünner oder Möbelwachs, da derartige Substanzen ein Abblättern der Lackierung verursachen können. (Informationen zum Reinigen des Plasmadisplays finden Sie in der Bedienungsanleitung des Plasmadisplays. Bei Verwendung eines chemisch behandelten Reinigungstuchs sind die Anweisungen der dem Tuch beiliegenden Gebrauchsanweisung sorgfältig zu beachten.)

3) Kein Klebeband oder Aufkleber am Gerät anbringen. Dadurch kann die Wandhalterung verunreinigt werden.

Vermeiden Sie den Langzeitkontakt mit Gummi, Vinylprodukten und dergleichen. (Anderenfalls kommt es zu einer Verschlechterung des Produkts.)

Die Oberfläche des Displays besteht aus Glas. Setzen Sie diese Glasoberfläche weder starkem Druck noch Stößen aus. Vorsicht: Diese Halterung ist ausschließlich für Plasmadisplay-Modelle der Marke Panasonic vorgesehen (siehe Seite 71). Die Verwendung mit anderen Geräten kann zu Instabilität führen und Verletzungen zur Folge haben. DIE INSTALLATION IST PROFESSIONELL DURCHZUFÜHREN. Panasonic übernimmt keine Haftung für Sachschäden und/oder schwere Verletzungen, einschließlich Todesfall, die auf unsachgemäße Installation oder falsche Handhabung zurückzuführen sind. Sicherheitsmaßnahmen17 Deutsch Vorsichtsmaßnahmen für das Anbringen der Wandhalterung

Die Halterung für die Wandbefestigung wird für das Anbringen eines Plasmadisplays an einer senkrechten Wand verwendet. Die Halterung sollte nur für die Befestigung an einer senkrechten Wand verwendet werden. ♦ Um sicherzustellen, dass das Plasmadisplay richtig funktioniert, und um Probleme zu vermeiden, sollte das Gerät nicht an den folgenden Orten aufgestellt werden.

• In der Nähe von Sprinkleranlagen oder Feuer-/Rauchdetektoren

• An Orten, an denen Vibrationen oder Stöße auftreten können

• In der Nähe von Hochspannungsleitungen oder Stromversorgungsanlagen

• Neben Quellen von Magnetismus, Hitze, Wasserdampf und Ruß

• An Orten, an denen warme Luft von Heizgeräten ausgeblasen wird

• An einem Ort, an dem sich Kondenswasser von einer Klimaanlage oder einem anderen Gerät bilden kann ♦ Die Befestigung der Halterung sollte der Struktur und dem Material des Anbringungsortes entsprechen. ♦ Verwenden Sie gängige Schrauben mit einem nominalen Durchmesser von 6 mm, die dem Wandmaterial (Holz, Stahlrahmen, Beton usw.) angemessen sind, an dem Sie die Halterung anbringen. ♦ Sorgen Sie für eine ausreichende Belüftung, damit die Umgebungstemperatur 40 °C nicht übersteigt. Bei Nichtbeachtung kann es zu einem Wärmestau im Plasmadisplay kommen, wodurch Fehlfunktionen auftreten können. ♦ Breiten Sie eine weiche Decke oder ein Tuch auf dem Boden aus, damit das Plasmadisplay und der Boden während des Zusammenbaus und der Aufstellung nicht zerkratzt werden. ♦ Achten Sie beim Festschrauben der Teile darauf, dass die Schrauben weder ungenügend noch zu stark festgezogen werden. ♦ Die für das Plasmadisplay verwendete Steckdose sollte einfach zu erreichen sein. ♦ Achten Sie bei den Montagearbeiten auf die Sicherheit in Ihrer Umgebung. ♦ Installieren Sie das Plasmadisplay auf keinen Fall unterhalb von starken Deckenleuchten (Punktstrahlern, Halogenlampen usw.), die viel Wärme abgeben. Anderenfalls können sich Kunststoffteile des Gehäuses verziehen oder beschädigt werden. Bauteile der Wandhalterung

Obere und untere Schiene (2)

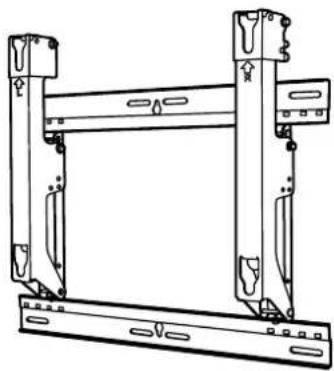

Schraube für Zusammenbau der Schienen (4)M5×10 Befestigungsteile Ansicht der Wandhalterung imzusammengebauten Zustand

Innensechskant-Senkschraube (4) M8×32 Schrauben zum Sichern des Geräts (2) M5×50 Zahnscheibe (4) Innensechskantschlüssel(mitgeliefertes Werkzeug) (1) Isoliermuffe (4) [Die Abbildungen in dieser Anleitung dienen lediglich zu Erläuterungszwecken.] Bauteile18 Deutsch

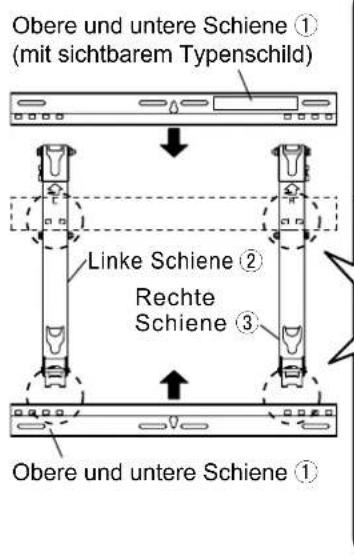

Bitte bauen Sie die Wandhalterung entsprechend der Größe des Plasmadisplays zusammen. Legen Sie die obere und untere Basisschiene

Schiene wie in der Abbildung dargestellt bereit. Fügen Sie die vorstehenden Teile (Laschen) der linken und rechten Schiene in die entsprechenden Aussparungen der oberen und unteren Schienen ein (jeweils an zwei Stellen rechts und an zwei Stellen links). Befestigen Sie die Schienen mit den Montageschrauben für die Halterungen

(vier Stück). (Anzugsmoment: 1,2–1,5 N•m) Hinweis

Halten Sie die zusammengebaute Wandhalterung bei der Handhabung stets an der linken und rechten Schiene. Die Halterung kann deformiert werden, wenn sie an der oberen und unteren Schiene gehalten wird.

2. Überprüfen der Tragfähigkeit der Installationsstelle

Das Gewicht der Wandhalterung beträgt ca. 3,2 kg. Schlagen Sie in der Bedienungsanleitung des Plasmadisplays nach, um das Gewicht des Displays zu ermitteln, das an der Wandhalterung befestigt werden soll.

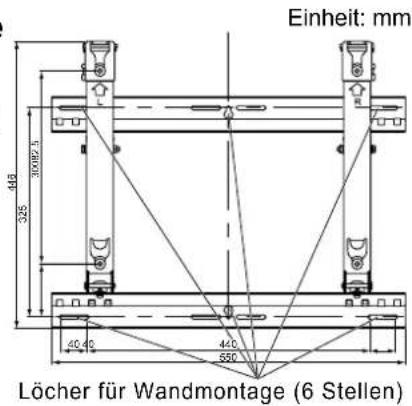

Überprüfen Sie die Stärke der Wand unter Bezugnahme auf die Maßzeichnung rechts an den 6 gezeigten Befestigungsstellen, und sorgen Sie für eine ausreichende Armierung, falls die Stärke der Wand nicht ausreicht. Einheit: mm

Löcher für Wandmontage (6 Stellen) Verwenden Sie unbedingt die Schrauben zur Verankerung der Wandhalterung. Hinweise

An der Oberseite und Unterseite der Wandhalterung sind jeweils 5 Montagelöcher vorgesehen. Verwenden Sie diese Reservelöcher, wenn die Wand aus Holz oder einem anderen Material besteht und bei Verankerung der Wandhalterung an den 6 in der Abbildung rechts gezeigten Stellen keine ausreichende Tragfähigkeit gewährleistet ist. Bitte beachten Sie jedoch, dass sich je nach Werkstoff der Montagefläche Risse in der Oberfläche bilden können, wenn die Schrauben zu nah aneinander verwendet werden.

• Befestigen Sie ausschließlich das Plasmadisplay an der Wandhalterung.

• Einzelheiten zu den Abmessungen nach der Montage des Plasmadisplays sind der Maßzeichnung (siehe Seite 71) zu entnehmen.

3. Montage der Wandhalterung an der Wand

• Falls vor der Montage der Wandhalterung Schrauben oder Muttern in die Wand eingebettet werden müssen, beispielsweise wenn die Wand aus Beton besteht, ermitteln Sie die Positionen der in der Wand anzubringenden Bohrlöcher entweder, indem Sie die zusammengebaute Wandhalterung gegen die Wand halten, oder unter Bezugnahme auf die Maßzeichnung, und betten Sie dann Schrauben oder Muttern mit einem Nenndurchmesser von 6 mm in die Wand ein. Wenn Sie die Schrauben versenken, achten Sie darauf, dass sie 10 bis 15 mm von der Wandoberfläche abstehen.

• Verwenden Sie für die Wandmontage im Fachhandel erhältliche Schrauben mit einem Nenndurchmesser von 6 mm, die für das Material bzw. den Untergrund geeignet sind, an dem Sie die Halterung abringen.

• Verankern Sie die Schrauben an mindestens 6 Stellen.

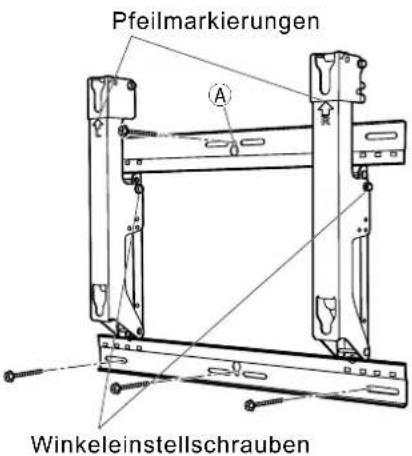

Überprüfen Sie die Stärke der Montageschrauben. Verwenden Sie Schrauben von ausreichender Stärke. Pfeilmarkierungen

Montieren Sie die Wandhalterung so an der Wand, dass die Pfeilmarkierungen an der Wandhalterung nach oben weisen.

Befestigen Sie zuerst die Schraube im oberen Mittelloch

Nivellieren Sie die Wandhalterung unter Verwendung einer Wasserwaage, und befestigen Sie die Wandhalterung dann mit den 3 Schrauben an der Unterseite in Arbeitsstellung. Befestigung Aussparung Schraube für Zusammenbau der Schienen

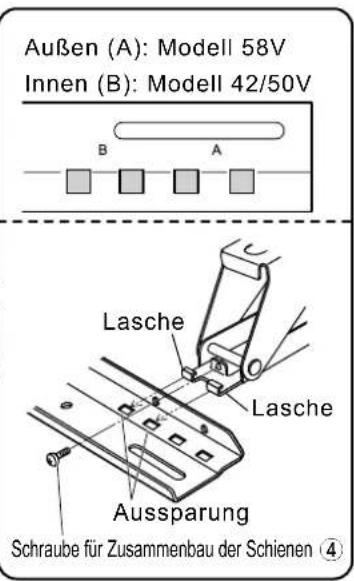

Innen (B): Modell 42/50V Außen (A): Modell 58V Lasche Lasche Obere und untere Schiene Obere und untere Schiene Rechte Schiene Linke Schiene

(mit sichtbarem Typenschild)19 Deutsch

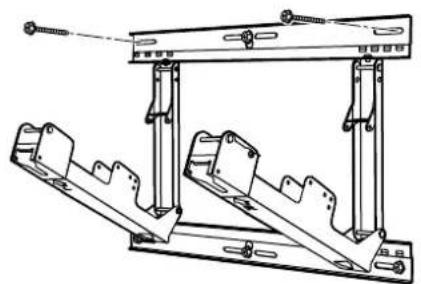

Entfernen Sie die Winkeleinstellschrauben von der linken

Schiene, und öffnen Sie die linke

Sichern Sie die Wandhalterung unter Verwendung der Schrauben in den restlichen beiden Montagelöchern an der Oberseite in Arbeitsstellung.

Führen Sie die Winkeleinstellung in Schritt 4 unter Verwendung der vorher entfernten Winkeleinstellschrauben aus.

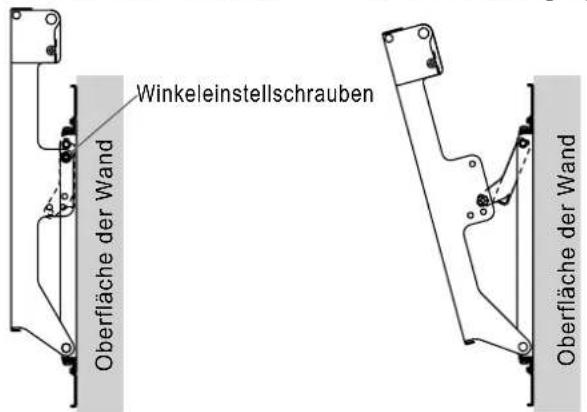

4. Einstellen des Winkels der Wandhalterung

Der Neigungswinkel dieser Wandhalterung kann in 5-Grad-Schritten auf 5 Positionen eingestellt werden, die von „Null-Neigung“ bis zu „20-Grad-Neigung“ reichen. Bei der Auslieferung der Wandhalterung aus dem Herstellerwerk ist der Winkel auf „Null-Neigung“ eingestellt. Um diesen Winkel zu ändern, verwenden Sie die Winkeleinstellschrauben, um die Position der Strebe zu ändern.

(Anzugsmoment: 1,2–1,5 N•m) Bei Einstellung des Winkels auf „Null-Neigung

Winkeleinstellschrauben Oberfläche der Wand Bei Einstellung des Winkels auf „15-Grad-Neigung“ Oberfläche der Wand Hinweis

• Bei Verwendung bestimmter Ausführungen von HDMI-Kabeln (RP-CDHG80 oder RP-CDHG100) oder PC-Kabeln kann es vorkommen, dass das Kabel die Wand berührt, was zu einer Beschädigung der HDMI-Buchse bzw. PC-Eingangsbuchse am Plasmadisplay führen kann. In einem solchen Fall muss der Winkel der Wandhalterung so eingestellt werden, dass kein Druck auf das Kabel ausgeübt wird.

5. Bereiten Sie das Plasmadisplay vor

Befestigen Sie die Isoliermuffen

Legen Sie das Plasmadisplay mit der Vorderseite nach unten auf ein sauberes Tuch. Achten Sie darauf, dass auf dem Tuch keine Verschmutzungen oder Gegenstände liegen. Befolgen Sie die nachstehenden Anweisungen. Wenn am Plasmadisplay Teile vorstehen, achten Sie darauf, diese nicht zu zerkratzen oder zu beschädigen.

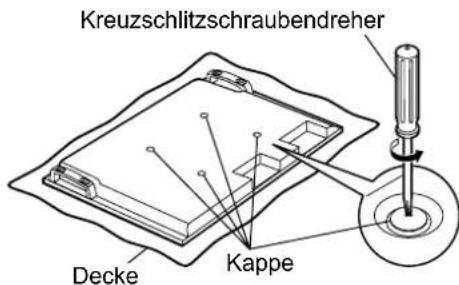

Entfernen Sie die vier Kappen vom Plasmadisplay mit einem Kreuzschlitzschraubendreher. Hinweis

• Bewaren Sie die abgenommenen Kappen an einem sicheren Ort auf. (Sie werden benötigt, wenn Sie den Standfuß benutzen.)

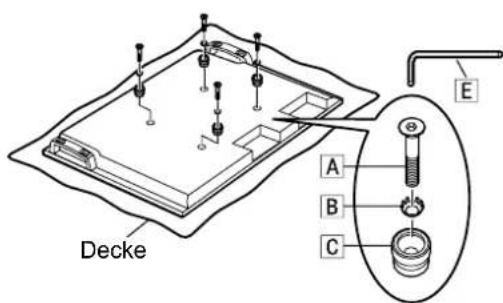

Verwenden Sie den mitgelieferten Innensechskantschlüssel

, um die 4 Innensechskant-Senkschrauben

, die 4 Zahnscheiben

und die 4 Isoliermuffen

(alles im Lieferumfang enthalten) wie in der Abbildung rechts gezeigt an den Stellen zu befestigen, von denen sich die Kappen befanden. (Anzugsmoment: 3–4 N•m) Kreuzschlitzschraubendreher Decke Kappe Decke „20-Grad-Neigung“ „Null-Neigung“ Strebe „Null-Neigung“ „Neigen von 5 bis 20 Grad“ „15-Grad-Neigung“ „10-Grad-Neigung“ „5-Grad-Neigung“20 Deutsch

6. Befestigen des Plasmadisplays an der

Wandhalterung und Anschließen anderer Geräte

Entfernen Sie rot markierten Schwenkschrauben zum Feststellen und Lösen

(je eine Schraube auf der linken und rechten Seite).

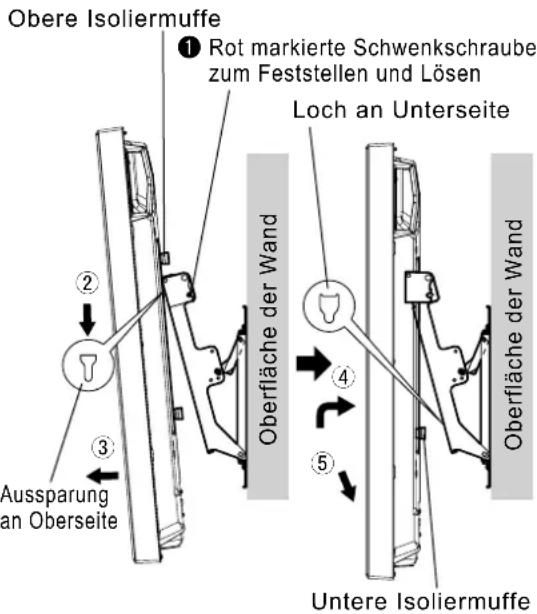

Passen Sie die Isoliermuffen an der Oberseite des Plasmadisplays in die Aussparungen an der Oberseite der Wandhalterung ein und senken Sie den Plasmadisplay ab.

Ziehen Sie den Plasmadisplay wie in der Abbildung rechts gezeigt nach vorn und schließen Sie ihn an die anderen Geräte an.

Nach der Herstellung aller Anschlüsse heben Sie den Plasmadisplay geringfügig an und passen Sie die Isoliermuffen an der Unterseite in die Löcher in der unteren Schiene der Wandhalterung ein.

Senken Sie den Plasmadisplay dann wieder ab. Aussparung an Oberseite Obere Isoliermuffe

Rot markierte Schwenkschraube zum Feststellen und Lösen Loch an Unterseite Untere Isoliermuffe

Oberfläche der Wand Oberfläche der Wand Vorsicht

• Heben Sie das Plasmadisplay nicht zu weit an, da sich sein Oberteil anderenfalls von der Wandhalterung löst.

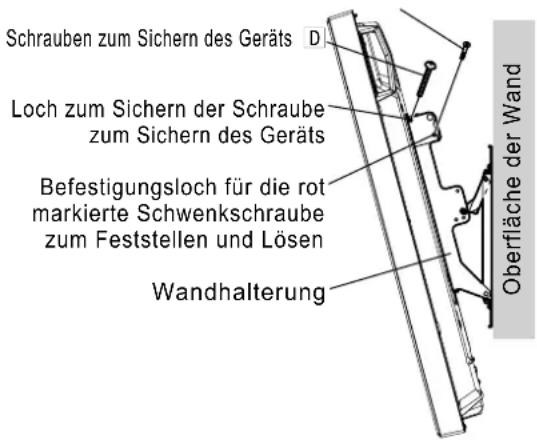

Installieren Sie die mitgelieferten Schrauben zum Sichern des Geräts

(2) in den Schraubenlöchern der Sicherungsschrauben auf der linken und rechten Seite der Wandhalterung.

Ziehen Sie die rot markierten Schwenkschrauben zum Feststellen und Lösen

(je eine auf der linken und rechten Seite) fest in den Schraubenlöchern der rot markierten Schwenkschrauben zum Feststellen und Lösen an den Seiten der Wandhalterung an. (Anzugsmoment: 1,2–1,5 N•m) Loch zum Sichern der Schraube zum Sichern des Geräts Schrauben zum Sichern des Geräts

Befestigungsloch für die rot markierte Schwenkschraube zum Feststellen und Lösen Wandhalterung

Rot markierte Schwenkschraube zum Feststellen und Lösen Oberfläche der Wand Hinweis

• Um zu verhindern, dass sich der Plasmadisplay von der Wandhalterung löst, müssen die Schrauben zum Sichern des Geräts auf der linken und rechten Seite bis zum Aufsitzen fest angezogen werden. Demontage des Plasmadisplays von der Wandhalterung

Entfernen Sie die an den Seiten der Wandhalterung befestigten Sicherungsschrauben

(je eine auf der linken und rechten Seite).

Trennen Sie das Netzkabel und die Anschlusskabel des Plasmadisplays für andere Geräte ab.

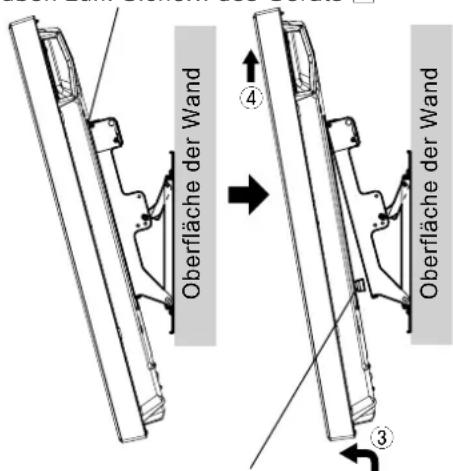

Heben Sie die Unterseite des Plasmadisplays an, und ziehen Sie es dann nach vorne.

Nach der Demontage der Isoliermuffen heben Sie das Plasmadisplay weiter an und nehmen es ab. Untere Isoliermuffe Schrauben zum Sichern des Geräts

Oberfläche der Wand Oberfläche der Wand Hinweis
